11 第11章桥梁工程测量知识分享
道路与桥梁工程测量
11 道路与桥梁工程测量11．1 概述道路工程分为城市道路(包括高架道路)、联系城市之间的公路(包括高速公路)、工矿企业的专用道路以及为农业生产服务的农村道路，由此组成全同道路网。
道路的路线以平，直最为理想，但实际上，由于地形及其他原因的限制，路线有时必须转折和上、下坡。
为了选择一条经济、高效、合理的路线，必须进行路线勘测。
路线勘测一般分为初测和定测两个阶段。
初测阶段的任务是：在沿着路线可能经过的范围内扣设导线，测量路线带状地形图和纵断面图，收集沿线地质、水文等资料，作纸上定线，编制比较方案，为初步设计提供依据。
根据初步设计，选定某一方案，便可转入路线的定测工作。
定测阶段的任务是：在选定设计方案的路线卜进行中线测量、纵断面和横断面测量以及局部地区的大比例尺地形图的测绘等，为路线纵坡设计、工程量计算等道路技术设计提供详细的测量资料。
初测和定测工作称为路线勘测设计测量。
道路经过技术设计，它的平面线型，纵坡、横断面等已有设计数据和图纸，即可进行道路施工。
施工前和施工中，需要恢复中线、测设路基边桩和竖曲线等。
当工程逐项结束后，还应进行竣工验收测量，为工程竣工后的使用、养护提供必要的资料。
这些测量工作称为道路施工测量。
11．2 道路中线测量道路中线测量是把道路的设计中心线测设在实地上。
道路中线的平面几何线型由直线和曲线组成，如图u—1所示。
中线测量工作主要包括：测设中线上各交点(JD)和转点(ZD)、量距和钉桩、测量转点上的偏角、测设圆曲线等。
11．2．1 交点和转点的测设路线的各交点(包括起点和终点)是详细测设中线的控制点。
一般，先在初测的带状地形图上进行纸上定线，然后实地标定交点位置。
定线测量中，当相邻两交点互不通视或直线较长时，需要在其连线上测定—个或几个第237页图11—1 道路中线点，以便在交点测量转折角和直线量距时作为照准和定线的目标。
直线上一般每隔200～300m设一转点，另外，在路线与其他道路交叉处以及路线上需设置桥梁、涵洞等构筑物处，也要设置转点。
(完整版)桥梁工程知识点
桥梁,它的上部结构由主梁、拉索和索塔组成。
是一种桥面体系以主梁承受轴向力或承受弯距为主,支撑体系以拉索受拉和索塔受压为主的桥梁。
2.斜拉桥...1桥梁组成及概念1）上部结构是指桥跨结构，是横越空间的部分，通常包括桥跨结构和桥面结构，作用是跨越障碍并承受其上的桥面荷载和交通荷载。
2）下部结构是桥梁支座一下的支撑结构，包括桥墩、桥台和桥墩台之下的基础，是将上部结构及其承受的交通荷载传入地基的结构物。
3）跨度也叫跨径或者计算跨径。
对梁式桥是指俩相邻墩台支座间的距离，是桥梁结构计算分析的必需数据，对于多跨桥梁，最大跨度叫主跨。
4）净跨径对于梁式桥，设计洪水水位线以上相邻俩桥墩间的水平净距，各孔净跨径之和称为总跨径，又称孔径。
5）标准跨径公路桥梁对梁式桥是指俩桥墩中线间距离或者桥墩中线至桥台背前缘的距离。
铁路桥梁是指计算跨径。
6）桥下净空高度设计通航水位（桥下线路路面）与桥梁结构最下缘标高之间的垂直距离，其值应根据通航、通车及排洪要求确定。
7）桥梁建筑高度桥面（铁路桥梁的轨底）到桥梁结构下缘底的距离。
公路桥面或铁路轨底标高减去设计洪水水位标高，再减去通航或排洪所要求的梁底净空高度为桥梁的容许建筑高度。
桥梁建筑高度不得大于桥梁容许建筑高度。
8）桥台指的是位于桥梁两端并与路基相连接的支承上部结构和承受桥头填土侧压力的构造物。
在岸边或桥孔始尽端介于桥梁与路基连接处的支撑结构物。
它起着支撑上部结构和连接两岸道路同时还要挡住桥台背后填土的作用。
桥台具有多种形式，主要分为重力式桥台、轻型桥台、框架式桥台、组合式桥台、承拉桥台等。
1.桥梁分类1）按工程规模公路分为特大桥、大桥、中桥、小桥、涵洞；铁路分为特大桥、大桥、中桥、小桥。
2）按结构体系划分最基本的有梁桥、拱桥、索桥。
（1）梁式桥包括简支梁、悬臂梁、连续梁。
受力特点为在竖向荷载作用下支座处只产生竖向反力，梁部结构只受弯、剪，不受轴向力。
（2）拱桥在竖向荷载作用下，支座处产生竖向、水平反力和弯距。
桥梁工程测量
3）方法：
（1）测角网：建立桥位控制网传统的方法是采用三 角网（亦称测角网），这种方法只测三角形的内角 和一条或两条基线。 （2）测边网：在控制网中只测三角形的边长，从而 求算控制点的位置，这种控制网称为测边网。 （3）两种方法比较：测边网有利于控制长度误差即 纵向误差，而测角网有利于控制方向误差即横向误 差。为了充分发挥二者的优点，可布设同时测角和 测边的控制网，这种控制网称为边角网。
20
桥梁高程控制测量的作用 • 统一本桥高程基准面； • 在桥址附近设立基本高程控制点和施工高程控制点，以 满足施工中高程放样和监测桥梁墩台垂直变形的需要。
21
五、 桥轴线纵断面测量
1. 桥轴线纵断面图
桥轴线纵断面测量就是测量桥轴线方向地表的起伏状态， 其测量结果绘制成的纵断面图，称为桥轴线纵断面图。 桥梁设计时，需要根据桥轴线纵断面图来决定桥梁的孔 径和布置墩台的位置。
7
8
9
二、桥梁工程测量内容
桥梁测量的主要内容包括桥位勘测和桥梁施工测量两部 分。
（一）、工可阶段（工程可行性研究 阶段） 在编制设计意见书阶段，并不单独进行测量工作， 而应广泛收集已有的国家地图。向有关单位索取 1∶50000、1∶25000或1∶10000的地形图。同时 也要收集有关水文、气象、地质、农田水利、交通网 规则、建筑材料等各项已的资料，这样可以找出桥 址的所有可比方案。
4
桥梁种类
5
6
3）下部结构：支承上部结构，传递上部结构荷载， 承上启下。 桥梁的下部结构通常就由支座、墩台、基础三个部 分组成。
上、下部结构之间保证力的作用位置明确并且连接牢固的支点 构造，叫做支座。（活动支座 、固定支座 ） 桥墩与桥台一般用石砌筑或混凝土灌筑而成，在旱地上有时可 用钢做成 承受墩台底部压力的土壤或岩石叫做地基。 沉井与沉桩统称深基础
桥梁工程施工测量
桥梁工程施工测量桥梁工程施工测量一、引言桥梁工程测量是指在桥梁施工过程中，通过采用测量方法和技术，获取与桥梁施工相关的地理坐标、线路、高差、水准等数据，用于确定桥梁的设计、定位、施工控制和质量检验等工作。
本将介绍桥梁工程施工测量的各个方面。
二、测量前的准备工作在进行桥梁工程施工测量之前，需要进行一系列准备工作。
具体包括确定测量目标、选择测量方法和仪器设备、制定测量方案、组织测量人员等。
2.1 确定测量目标根据桥梁工程的需求，确定测量的目标，包括确定需要测量的参数和精度要求。
常用的测量参数包括点的坐标和高程、线的长度和方位角、面的形状和面积等。
2.2 选择测量方法和仪器设备根据测量目标和工程环境，选择合适的测量方法和仪器设备。
常见的测量方法包括全站仪、经纬仪、水准仪等。
根据具体情况，还可以选择无人机测量、遥感测量等新技术。
2.3 制定测量方案根据测量目标和测量方法，制定详细的测量方案，包括测量的具体步骤、测量数据的处理方法、测量误差的控制等。
2.4 组织测量人员根据测量方案，组织测量人员进行测量工作。
需要确保测量人员具备相关的测量知识和技术，并严格按照测量方案进行操作。
三、测量过程桥梁工程施工测量的具体过程包括现场布点、测量数据采集、数据处理和质量控制等环节。
下面将详细介绍每一个环节的内容。
3.1 现场布点根据测量方案和测量目标，在现场选择合适的测量点位。
根据实际情况，考虑点位的选取范围、密度和布设方式等因素。
3.2 测量数据采集根据测量方案，使用合适的测量仪器设备进行测量数据的采集。
保证测量精度和数据的准确性。
3.3 数据处理对采集到的测量数据进行处理，包括数据的清理、平差、滤波等。
确保测量结果的准确性和可靠性。
3.4 质量控制对测量过程进行质量控制，包括测量人员的技术水平、仪器设备的精度、环境条件的控制等。
同时，进行数据的比对和验证，确保测量结果符合要求。
四、测量结果的应用桥梁工程施工测量的结果主要应用于桥梁的设计、定位、施工控制和质量检验等方面。
桥梁工程施工测量

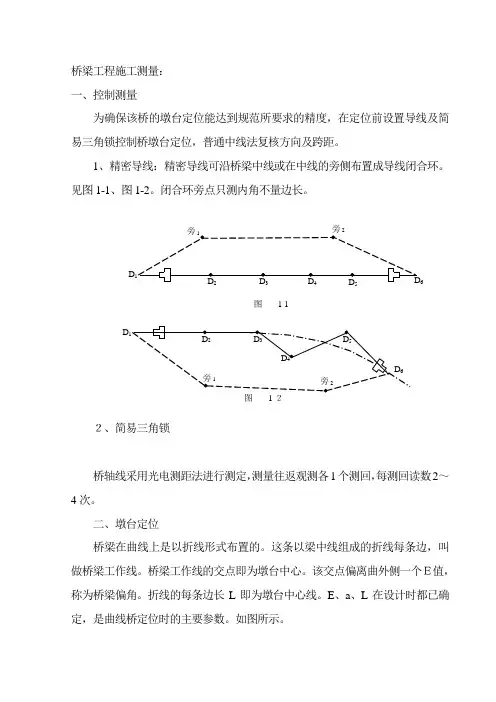

桥梁工程施工测量： 一、控制测量

为确保该桥的墩台定位能达到规范所要求的精度，在定位前设置导线及简易三角锁控制桥墩台定位，普通中线法复核方向及跨距。
1、精密导线：精密导线可沿桥梁中线或在中线的旁侧布置成导线闭合环。
见图1-1、图1-2。
闭合环旁点只测内角不量边长。
２、简易三角锁
桥轴线采用光电测距法进行测定，测量往返观测各1个测回，每测回读数2～4次。
二、墩台定位
桥梁在曲线上是以折线形式布置的。
这条以梁中线组成的折线每条边，叫做桥梁工作线。
桥梁工作线的交点即为墩台中心。
该交点偏离曲外侧一个Ｅ值，称为桥梁偏角。
折线的每条边长L 即为墩台中心线。
E 、a 、L 在设计时都已确定，是曲线桥定位时的主要参数。
如图所示。
D
6
旁图 1-1
D
图 1-２
曲线桥定位敢分为直接定位和交会定位两种。
1、直接定位用于一般旱桥。
可分为：
（1）折线偏角法（偏角法）
如图所示，根据设计图纸所给定的偏角经复核无误后，自桥梁零号台尾开始，按桥梁的工作线长度L和转角a，逐墩台顺序拨角丈量定位。
最后应闭合至另一台尾外已知控制点上。
在测设时预设方向后点，并使方向后点距离大于前视定点距离。
如图中A点。
（2）。
