机械制图第十一章 焊接图
第11章机械制图焊接图
图11－5 基本符号的标注
图11－6 焊缝尺寸的排列顺序
资讯
常见焊缝的尺寸标注示例见表11－6。
名称
表11－6 常见焊缝的尺寸标注示例
示意图
尺寸符号
对接焊缝
S: 焊缝有效厚度
连续角焊缝 断续角焊缝 交错断续角焊缝
点焊缝
K: 焊脚尺寸
l: 焊脚长度 e: 间距 n: 焊缝段数 K: 焊脚尺寸
l: 焊脚长度 e: 间距 n: 焊缝段数 K: 焊脚尺寸
(a) 对接焊缝
(b) 角焊缝
(c) 点焊缝
焊缝的型式
绘制焊接图时，一般可按焊接件接触面的投影将焊缝画成一条轮廓线（不考虑焊缝
的横截面形状及坡口）。如是点焊缝，则在图形的相应位置画出焊点的中心线或轴线。
或
或
(a)
(b)
图11-2 焊缝的规定画法(一)
资讯
在视图中，可用一组细实线段（允许徒手画）表示焊缝，也可采用线宽为粗实
那要看板厚，一般情况下2mm以上必须留有钝边
3. 指引线
焊缝符号中的指引线一般由带箭头的箭头线和两条平行的基准线组成。
基准线中一条为细实线，另一条为细虚线。
基准线一般和图样中标题栏的长边平行，必要时也可与长边垂直。基准线 的虚线可画在细实线的上侧或下侧。
图11－4 指引线
资讯
4. 焊缝尺寸 对于无严格要求的焊缝，一般不必标注焊缝的尺寸。如需注明焊缝尺 寸时，焊缝的基本符号可以附带尺寸数字。常用焊缝尺寸符号见表11－5。
名称 平齐的V形焊缝
表11－4 补充符号应用示例
焊缝形式
凸起的V形焊缝
凹陷的角焊缝
表面圆滑过渡的角焊缝
符号
焊缝的基本符号和补充符号的线宽为图中字高的1/10。焊缝符号中，字体的字形、字高和字体的笔画宽
一步一步教你画焊接图、识焊接图
一步一步教你画焊接图、识焊接图焊接图是图示焊接加工要求的一种图样，它应将焊接件的结构、与焊接的有关内容表示清楚。
下面我们一起来看看这些图在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示，也可用轴测图示意地表示，通常还应同时标注焊缝符号。

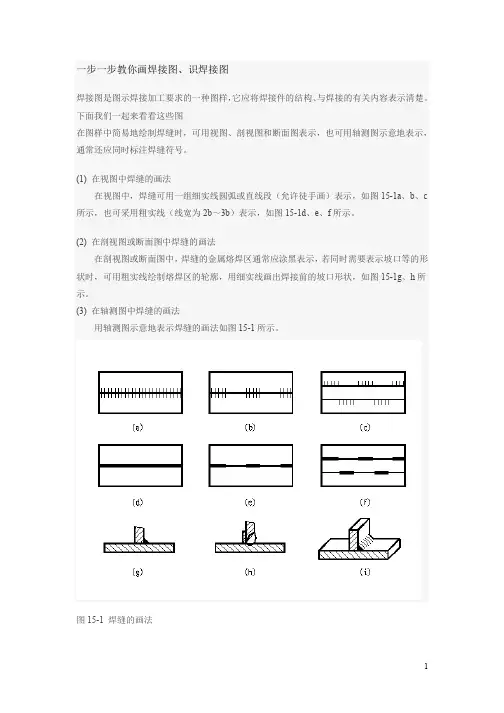

(1) 在视图中焊缝的画法在视图中，焊缝可用一组细实线圆弧或直线段（允许徒手画）表示，如图15-1a、b、c 所示，也可采用粗实线（线宽为2b～3b）表示，如图15-1d、e、f所示。
(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g、h所示。
(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1所示。
图15-1 焊缝的画法常见的焊接接头型式有：对接、搭接和T形接等。
焊缝又有对接焊缝、点焊缝和角焊缝等，如图15-2所示。
图15-2 常见的焊缝和焊接接头型式为了简化图样上焊缝的表示方法，一般应采用焊缝符号表示。
焊缝符号一般由基本符号和指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。
(1) 基本符号基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表1 5-1所示。
基本符号采用实线绘制（线宽约为0.7b）。
表15-1基本符号(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。
不需确切地说明焊缝的表面形状时，可以不用辅助符号。
表15-２辅助符号(3) 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表15-3。
表15-３补充符号(4) 尺寸符号基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表15-4 a、b。
表15-４尺寸符号(1) 箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，可以指在焊缝的正面或反面。
但在标注单边V 形焊缝、带钝边的单边V形焊缝、带钝边J形焊缝时，箭头线应指向带有坡口一侧的工件，如图15-4所示。
焊接示意图详解，赶快抱走！
焊接⽰意图详解，赶快抱⾛！⼀、焊接接头的种类及接头型式焊接中，由于焊件的厚度、结构及使⽤条件的不同，其接头型式及坡⼝形式也不同。
焊接接头型式有：对接接头、T形接头、⾓接接头及搭接接头等。
(⼀)对接接头两件表⾯构成⼤于或等于135°，⼩于或等于180°夹⾓的接头，叫做对接接头。
在各种焊接结构中它是采⽤最多的⼀种接头型式。
钢板厚度在6mm以下，除重要结构外，⼀般不开坡⼝。
厚度不同的钢板对接的两板厚度差(δ—δ1)不超过表1—2规定时，则焊缝坡⼝的基本形式与尺⼨按较厚板的尺⼨数据来选取；否则，应在厚板上作出如图1—8所⽰的单⾯或双⾯削薄；其削薄长度L≥3(δ—δ1)。
图1—8 不同厚度板材的对接(a)单⾯削薄， (b)双⾯削薄表1-2较薄板厚度δ1≤2～5>5～9>9～12>12允许厚度差(δ—δ1)1234(⼆)⾓接接头两焊件端⾯间构成⼤于30°、⼩于135°夹⾓的接头，叫做⾓接接头，见图1—9。
这种接头受⼒状况不太好，常⽤于不重要的结构中。
图1—9 ⾓接接头(a)I形坡⼝； (b)带钝边单边V形坡⼝(三)T形接头⼀件之端⾯与另⼀件表⾯构成直⾓或近似直⾓的接头，叫做T形接头，见图1—10。
图1—10 T形接头(四)搭接接头两件部分重叠构成的接头叫搭接接头，见图1—11。
图1—11 搭接接头(a)I形坡⼝， (b)圆孔内塞焊； (c)长孔内⾓焊搭接接头根据其结构形式和对强度的要求，分为不开坡⼝、圆孔内塞焊和长孔内⾓焊三种形式，见图1—11。
I形坡⼝的搭接接头，⼀般⽤于厚度12mm以下的钢板，其重叠部分≥2(δ1+δ2)，双⾯焊接。
这种接头⽤于不重要的结构中。
当遇到重叠部分的⾯积较⼤时，可根据板厚及强度要求，分别采⽤不同⼤⼩和数量的圆孔内塞焊或长孔内⾓焊的接头型式。
⼆、焊缝坡⼝的基本形式与尺⼨(⼀)坡⼝形式根据坡⼝的形状，坡⼝分成I形(不开坡⼝)、V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形、J形等各种坡⼝形式。
机械工程图学-焊接图及展开图简介
9 焊接图及展开图简介
内容提要： 本章介绍焊接图和展开图的基础知识及实 例，主要介绍焊缝的符号表示法。
9.1 焊接图简介
9.1.1 焊缝的图示法和符号表示法 9.1.2 焊接图举例
9.2 展开图简介
9.2.1 平面立体展开图的画法 9.2.2 可展曲面展开图的画法 9.2.3 不可展曲面的近似展开画法
粗实线的宽度）。
标注双面焊缝或接头时，基本符号可以组合使用。
Wang chenggang
9-5/35
9.1 焊接图简介—9.1.1焊缝的图示法和符号表示法
焊缝 常用的 基本 符号 及9.1 焊接图简介—9.1.1焊缝的图示法和符号表示法
（2）补充符号 补充符号用来补充说明有关焊缝或接头的某些特征 （如表面形状、衬垫、焊缝分布、施焊地点等），用实线 绘制（线宽与基本符号相同）。
左视图采用两个局部 剖视分别表示立板上的孔 和圆筒的内孔。
俯视图表示横板的形 状及其孔的位置。
还采用一个局部放大 图表示立板与横板焊缝的 形状和尺寸。
图9-6 轴承挂架的零件图（焊接图）
Wang chenggang
9-14/35
9.1 焊接图简介—9.1.2 焊接图举例
立板与横板采用双面 焊接，上面为平齐的单边 V形焊缝，钝边高为4mm， 坡口角度为45°，根部间 隙为2mm；下面为角焊缝， 焊脚高为4mm。
Wang chenggang
9-11/35
9.1 焊接图简介—9.1.1焊缝的图示法和符号表示法
3. 常用焊缝的标注示例
Wang chenggang
9-12/35
9.1 焊接图简介—9.1.2 焊接图举例
9.1.2 焊接图举例
《机械制图焊接图》课件
02
焊接图基础知识
焊接图概述
01
02
03
焊接图定义
焊接图是表示焊接装配关 系的工程图样，它包括焊 缝、坡口、装配尺寸等。
焊接图作用
焊接图是指导焊接施工、 检验和验收的依据，也是 进行工艺分析和制定焊接 工艺卡的依据。
焊接图特点
焊接图具有简明、直观、 易懂的特点，能够清晰地 表达出焊接装配关系和焊 缝质量要求。
案例三：大型机械结构图的绘制与识读
总结词
大型机械结构特点分析
详细描述
本案例将介绍大型机械结构 的特点和设计要求，包括结 构的稳定性、强度、刚度等
方面的考虑。
总结词
结构图绘制技巧
详细描述
掌握大型机械结构图的绘制技巧和方法， 包括如何合理使用视图、剖面、标注等手 段。
总结词
识图能力提升
详细描述
通过识读大型机械结构图，提高对大型机 械结构的理解和分析能力，为后续的机械 设计、制造和维修提供支持。
通过实践练习，培养自己的结构分析能力，能够根据实 际需求绘制出符合规范的焊接结构图，并能够准确识读 和理解结构图中的信息。
04
机械制图焊接图案例 分析
案例一：简单焊接件图样的识读
在此添加您的文本17字
总结词：基础识读
在此添加您的文本16字
详细描述：本案例将介绍如何正确识读简单的焊接件图样 ，包括焊接件的结构、尺寸、材料、焊接工艺等方面的信 息。
案例二：复杂焊接件工艺流程图的绘制
总结词：工艺流程设计 总结词：工艺流程图绘制
详细描述：本案例将介绍如何设计复杂的焊接件工艺流 程，包括焊接前的准备、焊接方法的选择、焊接顺序的 确定等。
详细描述：根据设计的工艺流程，绘制出详细的焊接件 工艺流程图，包括各种工艺参数、设备、工具等。
《机械制图》(杨辉)课件 第11章 焊接图
谢 谢！
11.3.3 焊缝尺寸符号及数据标注原则
焊缝尺寸符号及数据标注原则如图11-4所示。
22
图 11-4 焊缝尺寸标注原则
23
（1）焊缝横截面上的尺寸标在基本符号的左侧。 （2）缝长度方向尺寸标注在基本符号的右侧。 （3）坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。 （4）相同焊缝数量符号标在尾部，并用字母N表示。 （5）当需要标注尺寸数据较多又不易分辨时，可在数据前面增加相应的尺寸 符号。当箭头方向变化时，上述原则不变。 （6）关于尺寸符号的说明。 ① 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。 ② 在基本符号的左侧无任何标注且又无其他说明时，意味着焊缝在工件的整 个长度上是连续的。 ③ 在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊 透。
示意图
图示法
标注法
I 形焊缝
10
名称 V 形焊缝
符号
示意图
单面角焊缝
双面角焊缝
图示法
（续表） 标注法
11
（1）基本符号：基本符号是表示焊接横截面形状的符号（见表11-2）。
表 11-2 基本符号
名 I 型焊缝
称
V型 焊缝
单边 V 型 焊缝
带钝边 V 型 焊缝
带钝边的单边 V 型焊缝
带钝边 J 型 角焊缝
轴承座由底板1、支撑板2、肋板3和轴承孔4组成，各零件间相互焊接而成。 主视图上用焊缝符号表示支撑板与轴承孔、肋板与支撑板之间的焊接关系。 支撑板与轴承孔之间的焊缝是一条围绕圆筒周围焊接的环形角焊缝，其焊脚高度 为4 mm。肋板与支撑板之间的焊缝是两条相同的角焊缝，其焊脚高度为4 mm。左 视图上用焊缝符号表示肋板与轴承孔、肋板与底板、支撑板与底板之间的焊接关 系。肋板与轴承孔、肋板由于底板之间的焊缝均为双面就连续角焊缝，其焊脚高 度为4 mm。肋板与底板之间的焊缝为角焊缝，其焊脚高度为4 mm。
工程制图及CAD 第2版 第11章 焊接图
表示对称点焊，d 表示焊点直 径，e 表示焊点的间距，α表示焊 点至板边的距离。
返回 下一页 退出
五、尺寸及标准 必要时可以在焊缝符号中标注尺寸（尺寸符号见下
表）。尺寸标注的方法是横向尺寸标注在基本符号的 左侧；纵向尺寸标注在基本符号的右侧；坡口角度、 坡口面角度、根部间隙标注在基本符号的上侧或下侧 ；相同焊缝数量标注在尾部；当尺寸较多不易分辨时 ，可在尺寸数据前标注相应的尺寸符号。当箭头方向 改变时，上述规则不变。确定焊缝位置的尺寸不在焊 缝符号中标注，应将其标注在图样上。
的外焊缝代号为 为 6mm。
，焊缝代号中的“○”表示环绕工件周围焊接，“ ”表示角焊缝，焊角高度
法兰盘和弯管的内焊缝代号为
， 其中
表示焊缝表面凹陷。弯管和底盘间焊缝
下 一
页
为
，其中
表示该焊缝为 I 型焊缝，对接间隙 b=2mm，“111”表示全部焊缝均采用手
工电弧焊。
返
回
退 出
2.进料管
进料管是化工精馏过程中
。
出
整体式画法
下 一页 返 回 退 出
二、组合式
这种画法的特点
是：焊接图着重表达
装配连接关系、焊缝
要求等，而每个零件
下
图要另画零件图表示
一页
。即焊接图相当于一
张组件图，零件图补
返
充说明各零件的具体
回
情况。它适用于结构
退
比较复杂的焊接件，
出
如图所示。
1.弯头
三、举例
所示弯头为化工的一个焊接件，它由法兰盘、弯管和底盘三个零件组成。法兰盘和弯管
补充符号(GB/T 324-2008)
下 一页
返 回 退 出
图文并茂教你认识焊接图
•焊接图是图示焊接加工要求的一种图样，它应将焊接件的结构、与焊接的有关内容表示清楚。
下面我们一起来看看这些图在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示，也可用轴测图示意地表示，通常还应同时标注焊缝符号。
(1) 在视图中焊缝的画法在视图中，焊缝可用一组细实线圆弧或直线段（允许徒手画）表示，如图15-1a、b、c 所示，也可采用粗实线（线宽为2b～3b）表示，如图15-1d、e、f所示。
(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g、h所示。
(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1i所示。
图15-1 焊缝的画法••本帖奖100威望积分100焊机币0金钱by分享到：2wuchen威望:23焊机币:4442级别：焊接人全部回帖版主奖励帖楼主自回帖电焊技术视频，电焊工培训教程[回复1] [引用此贴内容]2006-10-13 19:32:00•常见的焊接接头型式有：对接、搭接和T形接等。
焊缝又有对接焊缝、点焊缝和角焊缝等，如图15-2所示。
图15-2 常见的焊缝和焊接接头型式••wuchen威望:23焊机币:4442级别：焊接人[回复2] [引用此贴内容]2006-10-13 19:34:00•为了简化图样上焊缝的表示方法，一般应采用焊缝符号表示。
焊缝符号一般由基本符号和指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。
(1) 基本符号基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表1 5-1所示。
基本符号采用实线绘制（线宽约为0.7b）。
••wuchen威望:23焊机币:4442级别：焊接人[回复3] [引用此贴内容]2006-10-13 19:34:00•(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。
一步一步教你画焊接图、识焊接图
⼀步⼀步教你画焊接图、识焊接图焊接图是图⽰焊接加⼯要求的⼀种图样，它应将焊接件的结构、与焊接的有关内容表⽰清楚。
下⾯我们⼀起来看看这些图在图样中简易地绘制焊缝时，可⽤视图、剖视图和断⾯图表⽰，也可⽤轴测图⽰意地表⽰，通常还应同时标注焊缝符号。
(1) 在视图中焊缝的画法 在视图中，焊缝可⽤⼀组细实线圆弧或直线段（允许徒⼿画）表⽰，如图15-1a、b、c所⽰，也可采⽤粗实线（线宽为2b～3b）表⽰，如图15-1d、e、f所⽰。
(2) 在剖视图或断⾯图中焊缝的画法 在剖视图或断⾯图中，焊缝的⾦属熔焊区通常应涂⿊表⽰，若同时需要表⽰坡⼝等的形状时，可⽤粗实线绘制熔焊区的轮廓，⽤细实线画出焊接前的坡⼝形状，如图15-1g、h所⽰。
(3) 在轴测图中焊缝的画法 ⽤轴测图⽰意地表⽰焊缝的画法如图15-1i所⽰。
图15-1 焊缝的画法回复常见的焊接接头型式有：对接、搭接和T形接等。
焊缝⼜有对接焊缝、点焊缝和⾓焊缝等，如图15-2所⽰。
图15-2 常见的焊缝和焊接接头型式wuchen 发布于 2006/10/13为了简化图样上焊缝的表⽰⽅法，⼀般应采⽤焊缝符号表⽰。
焊缝符号⼀般由基本符号和指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺⼨符号等。
(1) 基本符号 基本符号是表⽰焊缝横剖⾯形状的符号，它采⽤近似于焊缝横剖⾯形状的符号表⽰，如表15-1所⽰。
基本符号采⽤实线绘制（线宽约为0.7b）。
表15-1基本符号wuchen 发布于 2006/10/13(2) 辅助符号 辅助符号是表⽰焊缝表⾯形状特征的符号，线宽要求同基本符号，见表15-2。
不需确切地说明焊缝的表⾯形状时，可以不⽤辅助符号。
表15-２辅助符号wuchen 发布于 2006/10/13(3) 补充符号 补充符号是为了补充说明焊缝的某些特征⽽采⽤的符号，见表15-3。
表15-３补充符号wuchen 发布于 2006/10/13(4) 尺⼨符号 基本符号必要时可附带有尺⼨符号及数据，这些尺⼨符号见表15-4 a、b。
一步一步教你画焊接图、识焊接图
焊接图是图示焊接加工要求的一种图样，它应将焊接件的结构、与焊接的有关内容表示清楚。
下面我们一起来看看这些图在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示,也可用轴测图示意地表示，通常还应同时标注焊缝符号。
（1）在视图中焊缝的画法在视图中,焊缝可用一组细实线圆弧或直线段(允许徒手画)表示，如图15-1a、b、c所示，也可采用粗实线（线宽为2b~3b）表示，如图15-1d、e、f所示。
（2）在剖视图或断面图中焊缝的画法在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g、h所示.（3）在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15—1i所示.图15—1 焊缝的画法常见的焊接接头型式有:对接、搭接和T形接等。
焊缝又有对接焊缝、点焊缝和角焊缝等，如图15—2所示。
图15—2 常见的焊缝和焊接接头型式为了简化图样上焊缝的表示方法,一般应采用焊缝符号表示。
焊缝符号一般由基本符号和指引线组成.必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。
(1）基本符号基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表1 5-1所示。
基本符号采用实线绘制（线宽约为0.7b）。
表15—1基本符号（2）辅助符号辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。
不需确切地说明焊缝的表面形状时，可以不用辅助符号。
表15-２辅助符号（3）补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表15—3.表15-３补充符号（4）尺寸符号基本符号必要时可附带有尺寸符号及数据,这些尺寸符号见表15-4 a、b.表15-４尺寸符号(1) 箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，可以指在焊缝的正面或反面。
但在标注单边V形焊缝、带钝边的单边V形焊缝、带钝边J形焊缝时，箭头线应指向带有坡口一侧的工件，如图15—4所示。
机械制图焊接图
在视ቤተ መጻሕፍቲ ባይዱ中，焊缝用一系列细实线段(允许徒手绘制)表示，也允 许用特粗线(2d-3d)表示，但在同一张图中，只允许采用一种画法。 在剖视图或断面图上，金属的熔焊区通常应涂黑表示。 必要时，可将焊缝部位放大表示，并标注有关的尺寸。
二、焊缝符号的标注法 焊缝符号的组成及内容 由基本符号 与 指引线 组成。 必要时可附加： 辅助符号 补充符号 焊缝尺寸符号、 (一)基本符号 基本符号是表示焊缝截面形状的符号，它采用近似于 焊缝截面形状的符号来表示（必须标注）。 参见教材表11-1。
四、焊接图示例 焊接图中的每一条焊缝都必须用国标规定的符号、代 号及标注方法予以标注，以说明焊缝与焊接工艺方面的全 部要求。 当在图样中采用图示法绘出焊缝时，通常应同时标注 焊缝符号。 如对称断续角焊缝焊脚尺寸为5 mm，相邻焊缝的间距 为30 mm，焊缝段数为5，每段焊缝长度为50 mm，标注方 法如图所示。
5 4×50（30） 5 4×50（30） 5 4×50（30） 5 4×50（30）
四、金属焊接件图根据焊接件结构复杂程度的不同， 大致有两种画法： 1.整体式画法； 2.分件式画法。 ⑴整体式
这种画法的特点是， 图上不仅表达了各零件 (构件)的装配、焊接要 求，而且还表达了每个 零件的形状和尺寸大小 以及其它加工要求， 不再画零件图了。 这种画法的优点是， 表达集中、出图快，适 用于结构简单的焊接件 以及修配和小批量生产。
Ra 6.3
整体式画法
⑵分件式 这种画法的特点是，图上着重表达了装配连接关系、焊接要求 等，而每个零件另画零件图。 这种画法的优点是图形清晰，重点突出，看图方便，适用于结 构复杂的焊接件和大批量生产。
⑴焊缝横截面上的尺寸数据标在基本符号的左侧。 ⑵焊缝长度方向的尺寸数据标在基本符号的右侧。 ⑶坡口角度、坡口面角度、根部间隙尺寸数据在基本 符号的上侧或下侧。 ⑷相同焊缝数量及焊接方式代号标在尾部。 ⑸当需要标注的尺寸数据较多又不易分辨时，可在数 据前面增加相应的尺寸符号。 标注还应注意以下几点： ⑴焊缝位置尺寸不在焊缝符号中标出，而是标在图样 上。 ⑵在基本符号的右侧无任何标注又无其它说明时，意 味着焊缝在工件的整个长度上是连续的。 ⑶在基本符号的左侧无任何标注又无其它说明时，表 示对焊缝完全焊透。 参见教材表11-5。
教你画焊接图识焊接图
一步一步教你画焊接图、识焊接图焊接图是图示焊接加工要求的一种图样，它应将焊接件的结构、与焊接的有关内容表示清楚。
下面我们一起来看看这些图在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示，也可用轴测图示意地表示，通常还应同时标注焊缝符号。
(1) 在视图中焊缝的画法在视图中，焊缝可用一组细实线圆弧或直线段（允许徒手画）表示，如图15-1a、b、c所示，也可采用粗实线（线宽为2b～3b）表示，如图15-1d、e、f所示。
(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g、h所示。
(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1所示。
图15-1 焊缝的画法常见的焊接接头型式有：对接、搭接和T形接等。
焊缝又有对接焊缝、点焊缝和角焊缝等，如图15-2所示。
图15-2 常见的焊缝和焊接接头型式为了简化图样上焊缝的表示方法，一般应采用焊缝符号表示。
焊缝符号一般由基本符号和指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。
(1) 基本符号基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表15-1所示。
基本符号采用实线绘制（线宽约为0.7b）。
表15-1基本符号(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。
不需确切地说明焊缝的表面形状时，可以不用辅助符号。
表15-２辅助符号(3) 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表15-3。
表15-３补充符号(4) 尺寸符号基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表15-4 a、b。
表15-４尺寸符号(1) 箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，可以指在焊缝的正面或反面。
但在标注单边V形焊缝、带钝边的单边V形焊缝、带钝边J形焊缝时，箭头线应指向带有坡口一侧的工件，如图15-4所示。
焊接简图
一步步教你画焊接图、识焊接图焊接图是图示焊接加工要求的一种图样，它应将焊接件的结构、与焊接的有关内容表示清楚。
下面我们一起来看看下面这些图，在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示，也可用轴测图示意地表示，通常还应同时标注焊缝符号。
(1) 在视图中焊缝的画法在视图中，焊缝可用一组细实线圆弧或直线段（允许徒手画）表示，如图15-1a、b、c所示，也可采用粗实线（线宽为2b～3b）表示，如图15-1d、e、f 所示。
(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g、h所示。
(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1i所示：图15-1 焊缝的画法常见的焊接接头型式有：对接、搭接和T形接等。
焊缝又有对接焊缝、点焊缝和角焊缝等，如图15-2所示。
图15-2 常见的焊缝和焊接接头型式为了简化图样上焊缝的表示方法，一般应采用焊缝符号表示。
焊缝符号一般由基本符号和指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。
(1) 基本符号基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表15-1所示。
基本符号采用实线绘制（线宽约为0.7b）。
表15-1 基本符号(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。
不需确切地说明焊缝的表面形状时，可以不用辅助符号。
表15-２辅助符号(3) 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表15-3。
表15-３补充符号。
焊 接 图
一、焊缝符号
1.焊缝的基本符号
焊缝的基本符号是表示焊缝横截面形状的符号，采用粗实线画出，常用的焊 缝基本符号见表9-1。
2.焊缝的补充符号
3.焊缝的指引线及其用法
完整的焊缝表示方法除了用基本符号、补充符号外，还包括指引线、 一些尺寸符号及数据。
指引线一般由箭头线（细实线）和两条基准线（其中一条为细实线， 另一条为虚线）两部分组成，如图9-11所示。箭头线用来将焊接符号指到图 样上的有关焊缝处，必要时可以弯折一次基准线的虚线可以画在基准线的实 线上侧或下侧，基准线一般应与图样的底边平行，必要时也可与底边垂直。 箭头直接指向的接头侧为“接头的箭头侧”，与之对应的则为“接头的非箭 头侧”。
二、焊缝的画法和标注示例
1.焊缝的画法
在垂直于焊缝的剖视图或断面图中，应尽可能采用焊缝符号表示法，必要时 也可画出焊缝的形式，如图9-13所示。视图中，一般用粗实线表示可见焊缝， 也可用栅线表示可见焊缝。
图9-13 焊缝的画法
2.焊缝的标同的焊接方法时，应在尾部符号中注出焊接方法
图9-12 基本符号相对基准线的位置
4.焊缝的尺寸符号
焊缝尺寸指的是工件厚度、坡口角度、根部间隙等参数值，一般不标注，但 有时也将焊角尺寸标注在基本符号的左侧。常用的焊缝尺寸符号见表9-3。
5.焊接方法的数字代号
工件的焊接方法很多，可用文字在技术要求中注明，也可用数字代号直接注 写在尾部符号中。常用焊接方法的数字代号见表9-4。
工程制图
焊接图
焊接是利用局部加热填充熔化金属或用加压等方法，将两块或多块金 属熔合在一起的连接方式。它是工程上广泛采用的一种连接方式。
零件的焊接时，常见的焊接接头有对接接头、搭接接头、T形接头和角 接接头四种；焊缝形式主要有对接焊缝、点焊缝和角焊缝三种，如图9-10所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第11章 焊接图
焊接：将两个被连接的金属件，用电弧或火焰
在连接处进行局部加热，并采用填充熔 化金属或加压等方法使其融合在一起的 过程
焊接图：焊接件进行加工时所用的图样
一、焊接方法
熔化焊、压力焊和 钎焊
第11章 焊接图
二、焊缝
1、焊缝类型
2、焊缝表示法
（1）焊缝符号
完整的焊缝符号包括基 本符号、指引线、补充 符号、尺寸符号及数据 等。在图样上简化标注 焊缝时,通常只采用基 本符号和指引线
第11章 焊接图
焊接图有装配图 的形式，零件图 的内容
第11章 焊接图
读图
第11章 焊接图
重点： 1、焊缝表示法
2、读焊接图
大图等表示，用图示法表示焊缝时应同时标注焊缝符号
①在视图中，可见焊缝用与轮廓线垂直的细实线段（不可见 焊缝用细虚线段）表示 也可用加粗线表示，但在同一图样中，只允许采用一种画法
②在剖视图中，焊缝的金属熔焊区通常应涂黑表示
③当标注焊缝符号不能充分表达设计要求，并需保证某些尺寸时， 可将焊缝部位用局部放大图表示并标注尺寸
第11章 焊接图
焊接件图样应能清晰地表示出各焊接件之间的相对位置、焊接 要求以及焊缝尺寸等；如不附焊件详图时，还应能表示出各焊 件的形状、规格大小及数量。
第11章 焊接图
焊接图所包含的内容有：
(1)用于表达焊接件结构形状的一组视图；
(2)焊接件的规格尺寸、装配位置尺寸、焊后加工尺寸； (3)各焊件连接处的接头形式、焊缝符号及焊缝尺寸； (4)构件装配、焊接以及焊后处理、加工的技术要求； (5)焊件的编号及明细栏； (6)标题栏。
对接焊缝
点焊缝
角焊缝
①指引线：箭头线和
基准线
第11章 焊接图
二、焊缝
1、焊缝类型
对接焊缝、点焊缝、角焊缝
I形焊缝： V形焊缝：
2、焊缝表示法
（1）焊缝符号 单边V形 ①指引线 焊缝 ： ②基本符号：表示焊缝横断面
当焊缝在箭头所指的一侧时， 应将基本符号标注在实线基准 线一侧。当焊缝在箭头非所指 的一侧时，应将基本符号标注 在虚线基准线一侧 带钝边V形 焊缝：
带钝边单边 V形焊缝 ：
当焊缝对称时可省略虚线
点焊缝： 角焊缝：
第11章 焊接图
二、焊缝
1、焊缝类型
对接焊缝、点焊缝、角焊缝
完整符号：
2、焊缝表示法
（1）焊缝符号 ①指引线 ②基本符号
补充符号、 尺寸符号及 数据等自学
第11章 焊接图
焊缝符号 （2）图示法 ：焊缝可以用视图、剖视图、断面图、轴测图、局部放
