机械制图——断面图[优质PPT]
合集下载
断面图课件
键槽
外部轮廓有必 要表达吗？
7
§5-3 机件断面形状的表达---断面图
5.3.1 断面图的概念 5.3.2 断面图的种类 5.3.3 断面图的画法和标注
8
一、断面图的概念
假想用剖切平面将机件的某处切断，仅画出其断面 的图形称为断面图（简称断面）。
断面图与剖视 图的区别是什
么？
9
1、断面图与剖视图的区别是什么
21
2、重合断面图
1）画法
用细实线画重合 断面图的轮廓线
重合断面图轮廓线与视图轮廓线重 合时，应将视图的轮廓线连续画出
22
2）标注
不对称的重合断面图要标注剖 切位置符号和投射方向的箭头
对称的重合 断面不标注
不对称的重合断面图
对称的重合断面图 返 回 23
课堂练习:
1、下面断 面图标注是 否正确？错 误的改正。
A-A
按剖视绘制
按断面绘制
正确
剖切平面通过非 回转面的圆弧孔
错误
19
2、移出断面图的标注
A－A
A
B-B B
A
B
“B-B”没有标注箭 头，是否漏了？
标注需注意两个问题：字母 ，箭头
视频
20
顺口溜：
注字母：图在延长线，字母不出现； 图在其他处，字母必须注。
画箭头：断面若对称，箭头可以省； 断面不对称，箭头来指明。
A
A A-A-
B
B B-B-
24
小结
1、断面图的概念. 2、断面图与剖视图的区别. 3、断面图的种类,不同断面图的画法和标注.
25
布 置 作 业：
习题集 1、必做题P79：1、3 2、选做题P79：2。 3、预习：§5—4 机件局部细小结构 的表达—局部放大图
外部轮廓有必 要表达吗？
7
§5-3 机件断面形状的表达---断面图
5.3.1 断面图的概念 5.3.2 断面图的种类 5.3.3 断面图的画法和标注
8
一、断面图的概念
假想用剖切平面将机件的某处切断，仅画出其断面 的图形称为断面图（简称断面）。
断面图与剖视 图的区别是什
么？
9
1、断面图与剖视图的区别是什么
21
2、重合断面图
1）画法
用细实线画重合 断面图的轮廓线
重合断面图轮廓线与视图轮廓线重 合时，应将视图的轮廓线连续画出
22
2）标注
不对称的重合断面图要标注剖 切位置符号和投射方向的箭头
对称的重合 断面不标注
不对称的重合断面图
对称的重合断面图 返 回 23
课堂练习:
1、下面断 面图标注是 否正确？错 误的改正。
A-A
按剖视绘制
按断面绘制
正确
剖切平面通过非 回转面的圆弧孔
错误
19
2、移出断面图的标注
A－A
A
B-B B
A
B
“B-B”没有标注箭 头，是否漏了？
标注需注意两个问题：字母 ，箭头
视频
20
顺口溜：
注字母：图在延长线，字母不出现； 图在其他处，字母必须注。
画箭头：断面若对称，箭头可以省； 断面不对称，箭头来指明。
A
A A-A-
B
B B-B-
24
小结
1、断面图的概念. 2、断面图与剖视图的区别. 3、断面图的种类,不同断面图的画法和标注.
25
布 置 作 业：
习题集 1、必做题P79：1、3 2、选做题P79：2。 3、预习：§5—4 机件局部细小结构 的表达—局部放大图
机械识图-断面图 ppt课件
PPT课件
29
机件上斜度不大的结构，如在一个视图中已表达清楚时，其它试 视图可按小端画出。
PPT课件
30
较长的机件，沿其长度方向的形状一致或按一定的规律变化时， 可断开后缩短绘制。
PPT课件
31
表达法的综合举例
[例题] 支架的表达。
PPT课件
32
PPT课件
33
[例题] 如何表达图中机件？
PPT课件
15
对称的重合剖面可不必标注
PPT课件
16
不对称的重合剖面只要画出剖切位置与箭头
PPT课件
17
Ⅰ
Ⅰ
4:1
局部放大图
Ⅱ
A
A
A—A
Ⅱ
2:1
PPT课件
18
局部放大图可画成视图、剖视图、断面图，它与被放大部分 的表达方式无关；
尽量配置在被放大部位的附近，放大部分的范围用波浪线表 示；
标注时用细实线圈出被放大的部位，在局部放大图的上方表 明比例。
PPT课件
22
机件中按规律分布的等直径孔，可以只画出一个或几 个，其余只需表示出孔的中心位置，并注明孔的总数。
PPT课件
23
零件回转体上均布的肋、孔等结构不处于剖切平面上时，可将其 旋转到剖切平面上画出。
PPT课件
24
对称机件的视图可只画一半或四分之一，在对称中心线的两端画 两条与其垂直的细实线。
PPT课件
10
移出断面的特殊情况（2）
移出断面迹线应与曲线上 剖切处的切线方向相垂直。
PPT课件
11
移出断面的特殊情况（3）
当用两个相交剖切面作断面图时，两个断面图要断开。
PPT课件
机械制图-断面图
局部剖视图——用剖切面局部地剖开机件所得的剖视图。
复习回顾
3、剖切面的种类有哪些？ ☺ 单一剖切面 ☺ 几个平行的剖切平面 ☺ 几个相交的剖切平面
5
问题的引出
键槽
销孔
如何更好的表 达键槽和销孔 的结构形状和
尺寸？
6
1、用基本视图表达
键槽
销孔
7
2、用剖视图表达
键槽
外部轮廓有必 要表达吗？
8
那有没有简单的方 法表达台阶轴呢？ 应该怎样去表达呢？
优点：画法简单、表达明确，选用灵活，应用广泛。
16
二、断面图的分类
根据断面图在绘制时所配置位置的不同，断面图分为 移出断面和重合断面两类。
1.移出断面 画出视图之外的断面，称为移出断面。 2.重合断面 画在视图之内的断面，称为重合断面。
断面图在 视图之外
断面图在 视图之内
17
1三、、移断出面断图面的图画的法画法
可省略标注，若不对称应标注剖 切在符相号应及视投图射上方用向剖箭切头符。号、剖切 线表示剖切位置,用箭头指明投射 方向，并注上相同拉丁字母“X”。 当断如面图图的未“放A置-A在”剖、切“位B-置B”的。延长线上时，应 标注剖切符号和表示断面图名称的字母。
标注需注意两个问题：字母 ，箭头
“B-B”没有标 注箭头，是否
重合断面图
移出断面图
26
课堂练习:
2、在视图下方的各断面图中选出正确的断面图。
（a）
（b）
（c）
（d）
（b ）
（a）
（b）
（c）
（d）
（a ）
（a）
（b）
（c）
（d）
（b ） 27
四、移出断面图的标注方法
复习回顾
3、剖切面的种类有哪些？ ☺ 单一剖切面 ☺ 几个平行的剖切平面 ☺ 几个相交的剖切平面
5
问题的引出
键槽
销孔
如何更好的表 达键槽和销孔 的结构形状和
尺寸？
6
1、用基本视图表达
键槽
销孔
7
2、用剖视图表达
键槽
外部轮廓有必 要表达吗？
8
那有没有简单的方 法表达台阶轴呢？ 应该怎样去表达呢？
优点：画法简单、表达明确，选用灵活，应用广泛。
16
二、断面图的分类
根据断面图在绘制时所配置位置的不同，断面图分为 移出断面和重合断面两类。
1.移出断面 画出视图之外的断面，称为移出断面。 2.重合断面 画在视图之内的断面，称为重合断面。
断面图在 视图之外
断面图在 视图之内
17
1三、、移断出面断图面的图画的法画法
可省略标注，若不对称应标注剖 切在符相号应及视投图射上方用向剖箭切头符。号、剖切 线表示剖切位置,用箭头指明投射 方向，并注上相同拉丁字母“X”。 当断如面图图的未“放A置-A在”剖、切“位B-置B”的。延长线上时，应 标注剖切符号和表示断面图名称的字母。
标注需注意两个问题：字母 ，箭头
“B-B”没有标 注箭头，是否
重合断面图
移出断面图
26
课堂练习:
2、在视图下方的各断面图中选出正确的断面图。
（a）
（b）
（c）
（d）
（b ）
（a）
（b）
（c）
（d）
（a ）
（a）
（b）
（c）
（d）
（b ） 27
四、移出断面图的标注方法
工程制图PPT资料断面图

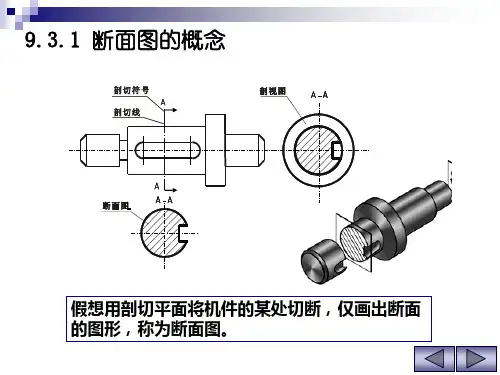

9.3.1 断面图的概念
假想用剖切平面将机件的某处切断，仅画出断面 的图形，称为断面图。
1
断面图与剖视图的区别
剖视图
断面图
断面图与剖视图的区别在于：断面图是机件 上剖切处断面的投影，而剖视图则是剖切后机件 的投影
2
Hale Waihona Puke 9.3.2 移出断面图➢画法：画在视图之外，轮廓线用粗实线绘制。配置在 剖切线的延长线上或其他适当的位置。
3
（ l）当剖切面通过回转面形成的孔、凹坑的轴线时，这些 结构按剖视绘制。
4
（2）当剖切面剖切机件的非回转体结构，出现剖面区域分 离情况时，这些结构应按剖视绘制。
错
5
9.3.3 重合断面图
画在视图内的断面图称为重合断面图。重合断面图 的轮廓线用细实线表示。当视图中的轮廓线与断面图的 图线重合时，原视图中的轮廓线仍应连续画出。
6
重合断面的标注
对称的重合断面图，可不标注。不对称的重合断 面图，省略名称（字母）。
7
假想用剖切平面将机件的某处切断，仅画出断面 的图形，称为断面图。
1
断面图与剖视图的区别
剖视图
断面图
断面图与剖视图的区别在于：断面图是机件 上剖切处断面的投影，而剖视图则是剖切后机件 的投影
2
Hale Waihona Puke 9.3.2 移出断面图➢画法：画在视图之外，轮廓线用粗实线绘制。配置在 剖切线的延长线上或其他适当的位置。
3
（ l）当剖切面通过回转面形成的孔、凹坑的轴线时，这些 结构按剖视绘制。
4
（2）当剖切面剖切机件的非回转体结构，出现剖面区域分 离情况时，这些结构应按剖视绘制。
错
5
9.3.3 重合断面图
画在视图内的断面图称为重合断面图。重合断面图 的轮廓线用细实线表示。当视图中的轮廓线与断面图的 图线重合时，原视图中的轮廓线仍应连续画出。
6
重合断面的标注
对称的重合断面图，可不标注。不对称的重合断 面图，省略名称（字母）。
7
画法几何及机械制图(第2版)课件：断面图
当断面图形对称时，可将移出断面画在视图中断处。
9
二、断面图的种类和画法
移出断面图的标注
标注移出断面图一般应用剖切符号表示剖切位置和箭头表示投射方 向，并注上字母，在断面图上方标注出相应的名称“×—×”。
10
二、断面图的种类和画法
移出断面图的标注—— 配置在剖切位置延长线上
对称的移出断面图
不对称的移出断面图
11
二、断面图的种类和画法
移出断面图的标注—— 按投影关系配置
对称的移出断面图
不对称的移出断面图
12
二、断面图的种类和画法
移出断面图的标注—— 配置在其他位置
对称的移出断面图
不对称的移出断面图
13
二、断面图的种类和画法
移出断面图示例
14
二、断面图的种类和画法
2. 重合断面图的画法
画在视图内的断面图称为重合断面图。
3
一、断面图的概念
当剖切平面通过由回转而形成的孔或凹坑的轴线时，这些结构按剖视 图绘制。
4
一、断面图的概念
当剖切平面通过非圆孔，会导致出现完全分离的两个断面时，则这些 结构也应按剖视图据断面图的配置位置不同，可分为移出断面和重合断面两类。
移出断面
重重合合断断面面
也可以省略标注。
16
二、断面图的种类和画法
移出断面图与重合断面图的比较
移出断面图
17
重合断面图
思考题
作出轴上平面（前后对称）、键槽、通孔处的移出断面图。
18
谢谢 再见！
19
《画法几何及机械制图》
断
面
图
本讲主要内容
01 断面图的概念 02 断面图的种类及画法
2
9
二、断面图的种类和画法
移出断面图的标注
标注移出断面图一般应用剖切符号表示剖切位置和箭头表示投射方 向，并注上字母，在断面图上方标注出相应的名称“×—×”。
10
二、断面图的种类和画法
移出断面图的标注—— 配置在剖切位置延长线上
对称的移出断面图
不对称的移出断面图
11
二、断面图的种类和画法
移出断面图的标注—— 按投影关系配置
对称的移出断面图
不对称的移出断面图
12
二、断面图的种类和画法
移出断面图的标注—— 配置在其他位置
对称的移出断面图
不对称的移出断面图
13
二、断面图的种类和画法
移出断面图示例
14
二、断面图的种类和画法
2. 重合断面图的画法
画在视图内的断面图称为重合断面图。
3
一、断面图的概念
当剖切平面通过由回转而形成的孔或凹坑的轴线时，这些结构按剖视 图绘制。
4
一、断面图的概念
当剖切平面通过非圆孔，会导致出现完全分离的两个断面时，则这些 结构也应按剖视图据断面图的配置位置不同，可分为移出断面和重合断面两类。
移出断面
重重合合断断面面
也可以省略标注。
16
二、断面图的种类和画法
移出断面图与重合断面图的比较
移出断面图
17
重合断面图
思考题
作出轴上平面（前后对称）、键槽、通孔处的移出断面图。
18
谢谢 再见！
19
《画法几何及机械制图》
断
面
图
本讲主要内容
01 断面图的概念 02 断面图的种类及画法
2
机械制图 断面图
23
2）标注
不对称的重合断面图要标注剖 切位置符号和投射方向的箭头 对称的重合 断面不标注
不对称的重合断面图
对称的重合断面图
24
思考一下？
对比移出断面图和重合断面图我们可以发现：
移出断面图 重合断面图
位置 视图之外 视图之内
轮廓线 粗实线
细实线
25
课堂练习:
1、判断下面断面图的类型？
移出断面图
选择位置剖切
→
翻转90°→ 放在延长线上
移出断面图 的轮廓线用 粗实线画出
18
特殊规定画法:
①当剖切面通过回转面形成的孔、凹坑的轴线时，这些结构 应按剖视图要求绘制（画成封闭图形）。
错误
正确
19
20
②当剖切平面通过非圆孔会导致出现完全分离的断面时，则这 些结构应按剖视图要求绘制。
A-A
按剖视绘制
断面图与剖视图的本质区别： ----剖视图是“体”的投影； ----断面图是“面”的投影。
13
3、断面图的应用 配合视图、剖视图表达复杂曲面或局部结构，
如轴类零件、轮辐、肋、孔、键槽及型钢等。
轴类
14
3、断面图的应用
轮辐
型钢
15
吊钩
断面图的作用与优点：
作用：断面图主要用来表达机件某处横断面的形状，对视 图起补充说明作用，有时还可减少视图。
有！这是本节课要学习的内容：—断面图
9
§3-3 机件的表达方法---断面图
3.3.1 断面图的概念 3.3.2 断面图的分类
3.3.3 断面图的画法
3.3.4 移出断面图的标注方法
10
1、断面图的概念
假想用剖切平面将机件的某处切断，仅画出该剖切 平面与机件接触部分的图形称为断面图。
机械制图-三视图断面图(共42张PPT)可编辑全文
支架表达方案选择
❖ 方案一
动画演示1 动画演示2
动画演示3 动画演示4
❖ 方案二
❖ 方案三
方案一
方案二· 方案三
错 误
A—A
正确
但假设按横向(剖切平面垂直于肋、轮幅及薄壁厚度方向)剖切时 ，这些结构应按规定画出剖面符号。
A—A
〔2〕当物体回转体上均匀分布的肋、轮幅和孔等结构不处于剖切 平面上时，可将这些结构旋转到剖切平面上按对称形式画出。
正确
错误
〔3〕当物体具有假设干相同结构(孔、齿、槽等) ，并按一定 规律分布时，只需画出几个完整的结构，其余用细实线连接,或用对 称中心线表示孔的中心位置。
画在视图之内的断面图称为重合断面图。 重合断面图的轮廓线用细实线绘制。当视图
中轮廓线与重合断面图的图形重ห้องสมุดไป่ตู้时，视图中的 轮廓线仍应连续画出，不可间断。
图形对称的重合断面图
为了得到断面的真实形状，剖切平面一般应垂 直于物体上被剖切局部的轮廓线。
3 断面图的标注
移出断面图的标注
〔1〕配置在剖切符号延长线上的不对称移出断面图，可省略字母 。
当同一物体有几个被放大部位时，必须用罗马数字依次标明，并在上 方标注出相应的大写罗马数字和采用的比例。假设只有一处被放大时，在 局部放大图上方只需注明所采用的比例。
规定画法和简化画法
〔1〕对于物体上的肋、轮幅及薄壁等，如按纵向〔剖切平面 平行于它们的厚度方向〕剖切时，这些结构都不画剖面符号，而且 用粗实线将它与其相邻局部分开。
(13) 在不致引起误解时，零件图中的小圆角、锐边的小倒圆 或45°小倒角允许省略不画，但必须注明尺寸或在技术要求中加以说明
。
§13-5 表达方法综合应用
断面图课件精选全文
用细实线画重合 断面图的轮廓线
重合断面图轮廓线与视图轮廓线重 合时，应将视图的轮廓线连续画出
2、重合断面图
1）画法
返 回
不对称的重合断面图
对称的重合断面图标注剖 切位置符号和投射方向的箭头
2）标注
A
A
A-A
B
B-B
B
课堂练习:
1、下面断面图标注是否正确？错误的改正。
3、剖切面的种类有哪些？ 单一剖切面 几个平行的剖切平面 几个相交的剖切面
问题的引出
销孔
键槽
如何更好的表达键槽和销孔的结构形状和尺寸？
销孔
键槽
1、用基本视图表达
键槽
2、用剖视图表达
外部轮廓有必要表达吗？
5.3.1 断面图的概念
5.3.2 断面图的种类
5.3.3 断面图的画法和标注
1、断面图与剖视图的区别是什么
A
A
A-A
（2）从用途上看
断面图----是为了表达零件的断面形状。 剖视图----是为了表达零件的内部结构。
断面图与剖视图的本质区别： ----剖视图是“体”的投影； ----断面图是“面”的投影。
作用：断面图主要用来表达机件某处横断面的形状， 对视图起补充说明作用，有时还可减少视图。
当剖切平面通过非圆孔会导致出现完全分离的断面时， 则这些结构应按剖视图要求绘制。
标注需注意两个问题：字母 ，箭头
A－A
A
A
B
B
B-B
“B-B”没有标注箭头，是否漏了？
视频
2、移出断面图的标注
顺口溜：
注字母：图在延长线，字母不出现； 图在其他处，字母必须注。 画箭头：断面若对称，箭头可以省； 断面不对称，箭头来指明。
重合断面图轮廓线与视图轮廓线重 合时，应将视图的轮廓线连续画出
2、重合断面图
1）画法
返 回
不对称的重合断面图
对称的重合断面图标注剖 切位置符号和投射方向的箭头
2）标注
A
A
A-A
B
B-B
B
课堂练习:
1、下面断面图标注是否正确？错误的改正。
3、剖切面的种类有哪些？ 单一剖切面 几个平行的剖切平面 几个相交的剖切面
问题的引出
销孔
键槽
如何更好的表达键槽和销孔的结构形状和尺寸？
销孔
键槽
1、用基本视图表达
键槽
2、用剖视图表达
外部轮廓有必要表达吗？
5.3.1 断面图的概念
5.3.2 断面图的种类
5.3.3 断面图的画法和标注
1、断面图与剖视图的区别是什么
A
A
A-A
（2）从用途上看
断面图----是为了表达零件的断面形状。 剖视图----是为了表达零件的内部结构。
断面图与剖视图的本质区别： ----剖视图是“体”的投影； ----断面图是“面”的投影。
作用：断面图主要用来表达机件某处横断面的形状， 对视图起补充说明作用，有时还可减少视图。
当剖切平面通过非圆孔会导致出现完全分离的断面时， 则这些结构应按剖视图要求绘制。
标注需注意两个问题：字母 ，箭头
A－A
A
A
B
B
B-B
“B-B”没有标注箭头，是否漏了？
视频
2、移出断面图的标注
顺口溜：
注字母：图在延长线，字母不出现； 图在其他处，字母必须注。 画箭头：断面若对称，箭头可以省； 断面不对称，箭头来指明。
《机械制图》断面图
虚拟 移出断面 （配置适当位置）
断面图
移出断面
上一页 下一页
2）断面图形对称，移出断 面也可画在视图的中断处
3）为了能表示出断面 的真实形状，剖切平面一 般应垂直于机件的主要轮 廓（直的）或通过圆弧轮 廓的中心。若由两个或多 个相交剖切平面剖切得出 的移出断面，中间应用波 浪线断开为两个图形，但 一般不应把图形错开。
虚拟 断面图
断面图
上一页 下一页
图中所示吊钩的断面形状随部位不同而异。为表 达吊钩结构的变化，可以在表示其基本结构形状的主 视图的基础上，画出在不同位置用垂直于主要轮廓线 的剖切面切断吊钩得到的四个断面。
断面 图
(a)
(b)
断面图
上一页 下一页
断面图与剖视图的区别
断面是仅画出机件被切断后的断面形状；而剖视还要画出剖切平
虚拟 移出断面 （多剖切面）
断面图
移出断面
上一页 下一页
4）当剖切平面通过回转面形成的孔或凹坑的轴线时，这些 结构按剖视画出
虚拟 移出断面 （剖切孔、坑）
错误
断面图
移出断面
上一页 下一页
当剖切平面通过非圆孔且会导致出现完全分离的两个断面时， 也应按剖视画出
正错错确误误
虚拟 移出断面 （分离断面）
断面图
上一页 下一页
当视图中的轮廓线与重合断面图的图形重迭时 ，视图中的轮廓线仍需完整地画出，不可断开。
不断开
对称的重合断面图不需要标注； 不对称的重合断面图要画出剖切符号和表示投影方向的箭头，省 略字母，在不致于引起误解的情况下，也可以省略标注。
断面图
重合断面
上一页 下一页
断面图
上一页 下一页
机械制图
MECHANICAL DRAWING
断面图
移出断面
上一页 下一页
2）断面图形对称，移出断 面也可画在视图的中断处
3）为了能表示出断面 的真实形状，剖切平面一 般应垂直于机件的主要轮 廓（直的）或通过圆弧轮 廓的中心。若由两个或多 个相交剖切平面剖切得出 的移出断面，中间应用波 浪线断开为两个图形，但 一般不应把图形错开。
虚拟 断面图
断面图
上一页 下一页
图中所示吊钩的断面形状随部位不同而异。为表 达吊钩结构的变化，可以在表示其基本结构形状的主 视图的基础上，画出在不同位置用垂直于主要轮廓线 的剖切面切断吊钩得到的四个断面。
断面 图
(a)
(b)
断面图
上一页 下一页
断面图与剖视图的区别
断面是仅画出机件被切断后的断面形状；而剖视还要画出剖切平
虚拟 移出断面 （多剖切面）
断面图
移出断面
上一页 下一页
4）当剖切平面通过回转面形成的孔或凹坑的轴线时，这些 结构按剖视画出
虚拟 移出断面 （剖切孔、坑）
错误
断面图
移出断面
上一页 下一页
当剖切平面通过非圆孔且会导致出现完全分离的两个断面时， 也应按剖视画出
正错错确误误
虚拟 移出断面 （分离断面）
断面图
上一页 下一页
当视图中的轮廓线与重合断面图的图形重迭时 ，视图中的轮廓线仍需完整地画出，不可断开。
不断开
对称的重合断面图不需要标注； 不对称的重合断面图要画出剖切符号和表示投影方向的箭头，省 略字母，在不致于引起误解的情况下，也可以省略标注。
断面图
重合断面
上一页 下一页
断面图
上一页 下一页
机械制图
MECHANICAL DRAWING
机械制图断面图(35张)PPT
重合断面图轮廓线与视图轮廓线重 合时，应将视图的轮廓线连续画出
23
2）标注
不对称的重合断面图要标注剖 切位置符号和投射方向的箭头
对称的重合 断面不标注
不对称的重合断面图
对称的重合断面图
24
思考一下？
对比移出断面图和重合断面图我们可以发现：
位置
轮廓线
移出断面图 视图之外
粗实线
重合断面图 视图之内
细实线
A-A
按剖视绘制
按断面绘制
正确
剖切平面通过非 回转面的圆弧孔
错误
21
③由两个或多个相交的剖切平面剖切获得的移出断面，中间 一般用波浪线断开绘制。
由多个剖切平面剖切得到的移出 断面图，中间必须用波浪线隔开
移出断面图对称时，可将断面图画在
视图的中断处
22
2、重合断面图
1）画法
用细实线画重合 断面图的轮廓线
25
课堂练习:
1、判断下面断面图的类型？
移出断面图 重合断面图
重合断面图
移出断面图
26
课堂练习:
2、在视图下方的各断面图中选出正确的断面图。
（a）
（b）
（c）
（d）
（b ）
（a）
（b）
（c）
（d）
（a）
（a）
（b）
（c）
（d）
（b）
27
机械制图 断面图( 35张)P PT完美 版
四、移出断面图的标注方法
优点：图画起法补简充单说、明表作达用明确，，有选时用还灵可活减，少应视用图广。泛。
16
二、断面图的分类
根据断面图在绘制时所配置位置的不同，断面图分为 移出断面和重合断面两类。
机械制图 第3版课件-断面图
二、移出断面图
画法： 3）由两个或多个相交的剖切平面剖切得出的移出断面图，中间一般应断开绘制，
断面图
二、移出断面图
2.移出断面图的标注：
新形态 一体化教材
断面图
新形态 一体化教材
二、重合断面图
画在视图轮廓线之内的断面图称为重合断面图。重合断面图的轮廓线规定用细实 线绘制。当视图中的轮廓线与重合断面图重叠时，视图中的轮廓线仍应连续画出，不 可间断。对称的重合断面图不必标注。不对称的重合断面图要画出剖切符号和表示投 影方向的箭头，省略字母；在不致引起误解的情况下，可省略标注。
新形态 一体化教材
断面图
主讲人
版权所有 侵权必究
断面图
新形态 一体化教材
一、断面图的概念
假想用剖切面将物体的某处切断，仅画出该剖切面与物体接 触部分的图形，称为断图。断面图通常用来表达物体上某一局 部的断面形状，例如零件上的肋板、轮辐，轴上的键槽和孔等。 断面图可分为移出断面图和重合断面图。
断面图
断面图
新形态 一体化教材
二、移出断面图
画法： 1）当剖切平面通过由回转面形成的孔或凹坑的轴线时，这些结构应按剖视图绘制
正确 错误
正确 错误
断面图
新形态 一体化教材
二、移出断面图
画法： 2）当剖切平面通过非圆孔时，会导致出现分离的两个断面图时，则这些结构应按剖 视图绘制。
断面图
新形态 一体化教材
谢谢学习
新形态 一体化教材
机械制图-断面图
移出断面图对称时可将断面图画在视图的中断处23用细实线画重合断面图的轮廓线重合断面图轮廓线与视图轮廓线重合时应将视图的轮廓线连续画出2重合断面图1画法24不对称的重合断面图对称的重合断面图对称的重合断面不标注不对称的重合断面图要标注剖切位置符号和投射方向的箭头2标注25移出断面图思考一下
大家好
机械制图
30
课堂练习:
1、 按剖切位置画出断面图（右键槽宽6mm），并标出名称。
31
按剖切位置画出断面图（右键槽宽6mm），并标出名称。
A
B
C
C-C
A
B
C
A-A
B-B
32
33
课堂小 结
☺ 1、断面图的概念及与剖视图的区别； ☺ 2、断面图的分类； ☺ 3、断面图的画法； ☺ 4、移出断面图的标注。
34
24
2）标注
不对称的重合断面图要标注剖 切位置符号和投射方向的箭头
对称的重合 断面不标注
不对称的重合断面图
对称的重合断面图
25
思考一下？
对比移出断面图和重合断面图我们可以发现：
位置
轮廓线
移出断面图 视图之外
粗实线
重合断面图 视图之内
细实线
26
课堂练习:
1、判断下面断面图的类型？
移出断面图 重合断面图
选择位置剖切 → 翻转90°→ 放在延长线上
移出断面图 的轮廓线用 粗实线画出
19
特殊规定画法:
①当剖切面通过回转面形成的孔、凹坑的轴线时，这些结构 应按剖视图要求绘制（画成封闭图形）。
错误
正确
20
21
②当剖切平面通过非圆孔会导致出现完全分离的断面时，则这 些结构应按剖视图要求绘制。
大家好
机械制图
30
课堂练习:
1、 按剖切位置画出断面图（右键槽宽6mm），并标出名称。
31
按剖切位置画出断面图（右键槽宽6mm），并标出名称。
A
B
C
C-C
A
B
C
A-A
B-B
32
33
课堂小 结
☺ 1、断面图的概念及与剖视图的区别； ☺ 2、断面图的分类； ☺ 3、断面图的画法； ☺ 4、移出断面图的标注。
34
24
2）标注
不对称的重合断面图要标注剖 切位置符号和投射方向的箭头
对称的重合 断面不标注
不对称的重合断面图
对称的重合断面图
25
思考一下？
对比移出断面图和重合断面图我们可以发现：
位置
轮廓线
移出断面图 视图之外
粗实线
重合断面图 视图之内
细实线
26
课堂练习:
1、判断下面断面图的类型？
移出断面图 重合断面图
选择位置剖切 → 翻转90°→ 放在延长线上
移出断面图 的轮廓线用 粗实线画出
19
特殊规定画法:
①当剖切面通过回转面形成的孔、凹坑的轴线时，这些结构 应按剖视图要求绘制（画成封闭图形）。
错误
正确
20
21
②当剖切平面通过非圆孔会导致出现完全分离的断面时，则这 些结构应按剖视图要求绘制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、 重合断面图的画法、标注及应用
1、 画法（P159）
画在视图之内，轮廓线用细实线绘制。
当视图中的轮 廓线与断面图的图 线重合时，视图中 的轮廓线仍应连续 画出。
2、 标注方法 ①对称的重合断面图，可不标注。
② 配置在剖切线上的不对称的重合断 面图，可省略字母。 在不致引起误解时可省略标注。
请同学们交作业
习题集P60
任务6-3 断面图
任务6-3 断面图
一、断面图的概念（P.156）
假想用剖切面将物体的某处切断，仅画出该 剖切面与物体接触部分（剖面区域）的图形。
断面图与剖视图的区别：
断面图仅画出被切断部分的图形，而剖视图 除了画出被切断部分的图形外，还要画出断面后 所有可见部分的投影。
练一练：习题集P.63（1）
作业：习题集P.62
A
A
AA A
A-A B-B
畅想网络
Imagination Network
感谢观看！
文章内容来源于网络，如有侵权请联系我们删除。
A
A－A
A－A
A
错误
正确
☆用两个或多个相交的剖切平面剖切得出的 移出断面图，中间一般应断开。
2、移出断面的标注方法
标注内容与剖视图相同
A
A－A
B
B －B
A
ห้องสมุดไป่ตู้
B
练一练：选出正确的断面图
(a) (b) (c) (d)
(a) (b) (c) (d)
(a) (b) (c) (d)
练一练
习题集P62第3题
A
A
A-A
A
断面图的种类
※ 移出断面 ※ 重合断面
二、 移出断面图
1、 画法
画在视图之外，轮廓线用粗实线绘制。配置在 剖切线的延长线上或其他适当的位置。
注意事项：
☆当剖切平面通过回转面形成的孔或凹坑的轴线时， 这些结构应按剖视画。
☆当剖切平面通过非圆孔，会导致完全分离 的两个断面时，这些结构也应按剖视画。
