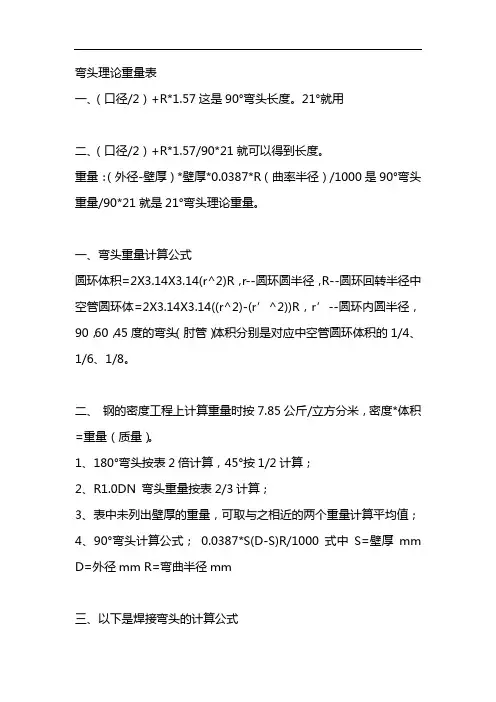

弯头理论重量表一、（口径/2）+R*1.57这是90°弯头长度。
21°就用二、（口径/2）+R*1.57/90*21就可以得到长度。
重量：（外径-壁厚）*壁厚*0.0387*R（曲率半径）/1000是90°弯头重量/90*21就是21°弯头理论重量。
一、弯头重量计算公式圆环体积=2X3.14X3.14(r^2)R，r--圆环圆半径，R--圆环回转半径中空管圆环体=2X3.14X3.14((r^2)-(r’^2))R，r’--圆环内圆半径，90，60，45度的弯头（肘管）体积分别是对应中空管圆环体积的1/4、1/6、1/8。
二、钢的密度工程上计算重量时按7.85公斤/立方分米，密度*体积=重量（质量）。
1、180°弯头按表2倍计算，45°按1/2计算；2、R1.0DN 弯头重量按表2/3计算；3、表中未列出壁厚的重量，可取与之相近的两个重量计算平均值；4、90°弯头计算公式；0.0387*S(D-S)R/1000 式中S=壁厚mm D=外径mm R=弯曲半径mm三、以下是焊接弯头的计算公式外径-壁厚X 壁厚X0.0387X 弯曲半径÷1000, ＝90°弯头的理论重量举例：426*10 90°R＝1. 5D弯头可以看着是空心圆环体的一部分，比如：90度弯头可以看着是一个空心圆环体的四分之一。
空心圆环体体积计算公式：V=2*π*π*R*r*r,其中：π--圆周率R--圆球体平均半径r--圆环体截面半径自己动手-弯头重量计算我们设弯头度数为W，弯头曲径R0也就等于圆球体平均半径，弯头半径也就是圆环体截面半径，弯头壁厚为S,弯头密度为K，则弯头计算公式可表示为：弯头体积V=2*π*π*R0*(2*r*S-S*S)*W/360m=2*π*π*R0*(2*r*S-S*S)*W/360*KS外=4*π*π*R0*r*W/360S内=4*π*π*R0*（r-S）*W/360自己动手-弯头重量计算下面以实例来看：设90度弯头，曲径R0=600mm，半径r=213mm,壁厚=10mm,密度k=7850kg/立方米（即可看着是DN400，90度弯头）自己动手-弯头重量计算体积V=2*3.1416*3.1416*0.6*（2*0.213*0.01-0.01*0.01）*90/360=0.01232自己动手-弯头重量计算重量m=2*3.1416*3.1416*0.6*（2*0.213*0.01-0.01*0.01)*90/360*7850=96.69099自己动手-弯头重量计算S外=4*3.1416*3.1416*0.6*0.213*90/360=1.26134S内=4*3.1416*3.1416*0.6*(0.213-0.01)*90/360=1.20212自己动手-弯头重量计算用软件算就更方便了，可以算各种类型的哇。
常用钢制管件(弯头、三通、异径管、管帽)理论重量体积表
常用钢制管件(弯头、三通、异径管、管帽)理论重量体积表常用管件产品重量/体积表使用说明1本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。
表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。
2 90°弯头重量计算公式：W=9.685*10-6R(D2-d2)式中：W — 90°弯头重量，kg；R —弯头的曲率半径（结构尺寸），mm；D —弯头外径，mm；d —弯头内径，mm。
弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。
45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。
3钢管重量计算公式：W=0.02466T(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。
钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。
4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T 式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T —表中同一公称通径已列出壁厚的产品壁厚值，mm。
5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。
弯头理论重量表2012年09月01日更新发布:三通理论重量表2012年09月01日更新发布:异径接头理论重量表2012年09月01日更新发布:1 对焊管件1.1 对焊90°长半径弯头 BW 90°L/R ELBOW以上数据由武汉斯意诚贸易有限公司提供！1.2 对焊90°短半径弯头 BW 90°S/R ELBOW以上数据由武汉斯意诚贸易有限公司提供！1.3 对焊等径三通 BW STRAIGHT TEE以上数据由武汉斯意诚贸易有限公司提供！1.4 对焊异径管 BW REDUCER以上数据由武汉斯意诚贸易有限公司提供！1.5 对焊管帽 BW CAP以上数据由武汉斯意诚贸易有限公司提供！1.6 翻边短节 LAP JOINT STUB EDN以上数据由武汉斯意诚贸易有限公司提供！2 承插焊和螺纹管件2.1 承插焊90°弯头 SW 90°ELBOW以上数据由武汉斯意诚贸易有限公司提供！2.2 承插焊45°弯头 SW 45°ELBOW以上数据由武汉斯意诚贸易有限公司提供！2.3 承插焊三通 SW TEE以上数据由武汉斯意诚贸易有限公司提供！。
