隧道盾构法施工技术共110页
盾构隧道工程技术-doc
盾构隧道工程技术-doc盾构隧道工程技术-doc第一节盾构施工概况一．盾构法基本概念盾构法是在地面下暗挖隧道的一种施工方法。
当代城市建筑、公用设施和各种交通日益繁杂，市区明挖隧道施工，对城市生活的干扰问题日趋严重，特别在市区中心遇到隧道埋深较大，地质复杂的情况，若用明挖法建造隧道则很难实现。
在这种条件下采用盾构法对城市地下铁道、上下水道、电力通讯、市政公用设施等各种隧道建设具有明显优点。
此外，在建造穿越水域、沼泽地和山地的公路和铁路隧道或水工隧道中，盾构法也往往因它在特定条件下的经济合理性及技术方面的优势而得到采用。
盾构法施工的概貌如图1所示。
构成盾构法施工的主要内容是：先在隧道某段的一端建造竖井或基坑，以供盾构安装就位。
盾构从竖井或基坑的墙壁开孔处出发，在地层中沿着设计轴线，向另一竖井或基坑的设计孔洞推进。
盾构推进中所受到的地层阻力，通过盾构千斤顶传至盾构尾部已拼装的预制隧道衬砌结构，再传到竖井或基坑的后靠壁上，盾构是这种施工方法中最主要的独特的施工机具。
它是一个能支承地层压力而又能在地层中推进的圆形或矩形或马蹄形等特殊形状的钢筒结构，在钢筒的前面设置各种类型的支撑和开挖土体的装置，在钢筒中段周圈内面安装顶进所需的千斤顶，钢筒尾部是具有一定空间的壳体，在盾尾内可以拼装一至二环预制的隧道衬砌环。
盾构每推进一环距离，就在盾尾支护下拼装一环衬砌，并及时向紧靠盾尾后面的开挖坑道周边与衬砌环外周之间的空隙中压注足够的浆体，以防止隧道及地面下沉。
在盾构推进过程中不断从开挖面排出适量的土方。
使用盾构法，往往需要根据穿越土层的工程地质水文地质特点辅以其他施工技术措施。
主要有：1．疏干掘进土层中地下水的措施；2．稳定地层、防止隧道及地面沉陷的土壤加固措施；3．隧道衬砌的防水堵漏技术；4．配合施工的监测技术；5．气压施工中的劳动防护措施；6．开挖土方的运输及处理方法等。
图1 盾构施工概貌1－盾构；2－盾构千斤顶；3－盾构正面网格；4－出土转盘；5－出土皮带运输机；6－管片拼装机；7－管片；8－压浆泵；9－压浆孔；10－出土机；11－由管片组成的隧道衬砌结构；12－在盾尾空隙的压浆；13－后盾管片；14－竖井。
盾构法施工
第 6 章盾构施工技术第一节概述一、基本原理盾构法是暗挖隧道的专用机械在地面以下建造隧道的一种施工方法。
先在隧道的一端建造竖井或基坑，以供盾构安装就位。
盾构从竖井或基坑的墙壁预留孔处出发，在地层中沿着设计轴线，向另一竖井或基坑的设计预留孔洞推进。
盾构推进中所受到的地层阻力，通过盾构千斤顶传至盾构尾部已拼装的预制衬砌、再传到竖井或基坑的后靠壁上。
●盾构是进行土方开挖、正面支护和隧道衬砌结构安装的施工机具●盾构是一个既能支承地层压力，又能在地层中推进的钢筒结构●钢筒的前面设置各种支撑和挖土装置钢筒的中段周圈内安装顶进千斤顶钢筒的尾部可安置数环隧道衬砌●盾构每推进一环距离，就在盾尾支护下拼装一环衬砌，并及时向盾尾后面的衬砌环外周的空隙中压注浆体，以防止隧道及地面下沉，在盾构推进过程中不断从开挖面排出适量的土方。
二、国外盾构施工技术发展概述1. 人工开挖盾构的发明世界上第一条人工开挖盾构隧道是由Mare Brunel和他的儿子—起在伦敦泰晤士河下建成的。
该盾构呈矩形（11.6m宽，7m高），总共只有366m长的隧道耗时20年左右，曾经历很大困难，出现过五次以上涌水。
1869年，James Henry Greathhead采用圆形敞开式盾构在泰晤士河下再建了一条外径为2.18m的行人隧道，该隧道衬砌是铸铁管片，隧道在不透水的粘土层中掘进，无地下水威胁，因此进展相当顺利。
1886年，Greathead在建造伦敦地铁时首次使用了压缩空气盾构，解决了在含水地层中修建隧道的问题。
2.机械化盾构的问世1876年：第一台机械化盾构的专利出现。
第一台机械化盾构的设想是用由几块板构成的半球状刀盘旋转切削土体，然后靠径向转动的土斗将切削下来的土体运到皮带输送机上。
1896年，J．Price的专利比第一台盾构有较大改进，刀盘由若干轮辐构成，电动驱动由长轴传递，其外形也与现代盾构较为接近。
早期的盾构技术在英国发明并得到发展并不是偶然的事件，由于19世纪和20世纪上半叶，英国是全球最强盛的工业化国家，而对隧道掘进来讲，伦敦的粘土可说是地球上较理想的土层，因此，由当时最发达的国家率先在较理想的土层中发展盾构技术是合乎技术发展的逻辑的。
盾构施工技术及实例分析
第二节 设备简介
1 盾构机基本构造 2 盾构机分类
盾构机基本构造
1、盾壳 2、刀盘 3、推进油缸 4、拼装机 5、螺旋输送机 6、油缸顶 块7、人行闸 8、拉杆 9、双梁系统 10、盾尾密封系统 11、工作平台
盾构机基本构造
盾构法隧道的基本原理是用一件有形的钢质组件沿隧道设计轴线开挖土体 而向前推进。这个钢质组件在初步或最终隧道衬砌建成前，主要起防护开挖出 的土体、保证作业人员和机械设备安全的作用，这个钢质组件被简称为盾构。 盾构另一个作用是能够承受来自地层的压力，防止地下水或流沙的入侵。
古北路站
漕河泾
凯
下K11+273.420(内壁）
路
宁
长
钻孔灌
旋
注桩
中山公园站
盾构
盾构
3.9m 路
尺寸以 计。
SK11+275.000(内壁）
明珠线轻轨 污水箱涵
第七节 工程实例
2号线西延伸古北路站～中山公园路站区间隧道
工程重、难点
古北路站
中山公园站
盾构进洞
第七节 工程实例
2号线西延伸古北路站～中山公园路站区间隧道
第六节 施工要点
地表变形控制——注浆管理
✓作用： 防止土体松弛和下沉；减少地表沉降；保持隧道衬砌的早期稳定；提高
衬砌接缝防水性能。 ✓材料：
应选择符合土体条件及盾构形式的注浆材料。 ✓注浆方法：
一般从通过设置在盾构上的注浆孔进行同步注浆，也可从设在管片上的 注浆孔进行注浆。
第六节 施工要点
其它操作要领
小曲率半径
中山公园站
小曲线半径施工
盾构穿越内环线及明珠线一期轻轨高架
盾构穿越箱涵进洞
盾构法隧道施工工法及管片拼装技术[详细]
![盾构法隧道施工工法及管片拼装技术[详细]](https://img.taocdn.com/s3/m/f51c19697f1922791688e8bd.png)
1、盾构法隧道基本概念
盾构法是在盾构保护下修筑隧道的一类施工方法, 这类方法的特点是地层掘进、出土运输、衬砌拼装、 接缝防水和盾尾间隙注浆充填等作业都在盾构保护 下进行,并需随时排除地下水和控制地面沉降,因而 是工艺技术要求高、综合性强的一类施工方法,
盾构机(复合盾构土压平衡)
◢井下安装盾构(始发井) 盾构推进进洞(接收井)◣
(2)同步注浆和壁后注浆设备
盾尾建筑空隙 = 盾构外径 - 隧道外径 充填盾尾空隙的方法: 1) 同步注浆:在盾构尾部外壳上设2~6根同步
注浆管, 在盾构推进的同时进行注浆充 填空隙 2) 壁后注浆:在管片上留有注浆孔,随时可进 行壁后注浆
盾尾同步注浆管和壁后注浆孔示意图
掘进方向
图8.8-1 盾构管片错缝安装布置展开示意图
◢高精度钢筋 混凝土管片
管片堆放及 防水条、衬垫◣
管片吊运下井◣ ◢管片水平运输
◢管片试拼装 隧道拼装作业◣
3、 盾构掘进施工的竖井和配套设备
(1)盾构掘进施工的竖井 始发工作井:
满足盾构掘进机安装和出洞施工的要求 接收工作井:
盾构隧道掘进完成后进入接收井,满足盾 构拆卸或转场吊装移位的工作空间要求 竖井施工方法: 沉井法、地下连续墙围护、钢板桩围护,
3)洞门密封及止水装置的安装 洞口密封采用右图所示的折叶 式密封压板,其施工分两步进行 施工,第一步在始发端墙施工过 程中,做好始发洞门预埋件的埋 设工作,在埋设过程中预埋件与 端墙结构钢筋连接在一起,第二 步在盾构正式始发之前,清理完 洞口的碴土后及时安装洞口密 封压板及橡胶帘布板,
(4)负环管片安装
盾构机掘进操作
管片洞内运输
管片拼装
螺旋输送机出土
盾构隧道施工方法及技术措施
第八章盾构隧道施工措施及技术措施§11端头加固§1.1端头加固概述盾构进出洞门外土体为软弱含水旳土层，盾构机在进出洞时，工作面将处在开放状态，这种开放状态将持续较长时间。
若不提前加固处理，地下水、涌水等就会进入工作井，就会导致软弱地层不稳定，严重状况下会引起洞门塌方。
为保证施工安全及盾构机顺利始发及出洞，必须对洞门外土体进行加固处理。
本标段盾构始发及抵达共有4个端头需要加固，详细加固措施见表8-1-1表8-1-1 盾构进出洞端头加固措施一览表1.1.1加固旳原则（1）根据隧道埋深及盾构隧道穿越地层状况，确定加固措施和范围。
（2）在充足考虑洞门破除时间和措施旳基础上，选择合适旳加固措施和范围，保证洞门破除和盾构机进、出洞旳安全。
1.1.2加固规定根据始发及抵达端头地层性质及地面条件，选择加固措施，加固后旳土体应有良好旳自立性，密封性、均质性，采用搅拌桩加固旳土体无侧限抗压强度不不不小于0.8MPa，渗透系数k≤1×10-8cm/sec。
（2）渗透系数＜1.0×10-5cm/s。
1.2端头旳施工1.2.1施工原理旋喷法施工是运用钻机把带有特殊喷嘴旳注浆管钻进至土层旳预定位置后，用高压脉冲泵，将水泥浆液通过钻杆下端旳喷射装置，向四面以高速水平喷入土体，借助流体旳冲击力切削土层，使喷流射程内土体遭受破坏，与此同步钻杆一面以一定旳速度旋转，一面低速渐渐提高，使土体与水泥浆充足搅拌混合，胶结硬化后即在地基中形成直径比较均匀，具有一定强度旳桩体，从而使地层得到加固。
1.2.2机械设备旋喷法施工重要机具设备包括：高压泵、泥浆泵、钻机、浆液搅拌器、空压机、旋喷管和高压胶管等；辅助设备包括操纵控制系统、高压管路系统、材料储存系统以及多种管材、阀门、接头安全设施等。
浆液搅拌采用污水泵自循环式旳搅拌罐，钻机采用XY-100型振动钻机，空压机采用SA-5150W空压机，参数为20m3/min。

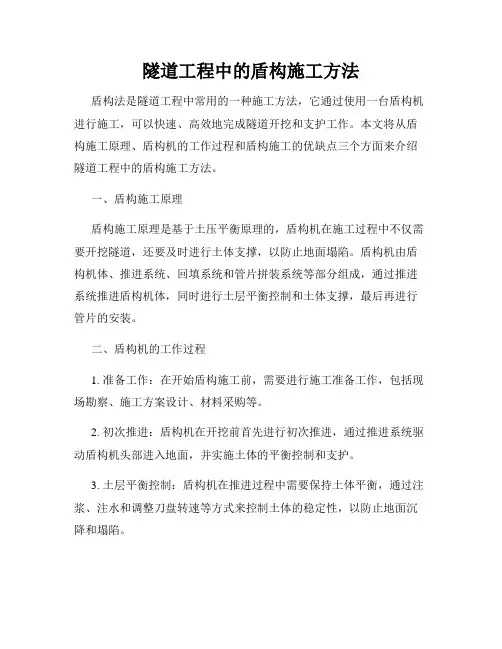

隧道工程中的盾构施工方法
隧道工程中的盾构施工方法盾构法是隧道工程中常用的一种施工方法，它通过使用一台盾构机进行施工，可以快速、高效地完成隧道开挖和支护工作。
本文将从盾构施工原理、盾构机的工作过程和盾构施工的优缺点三个方面来介绍隧道工程中的盾构施工方法。
一、盾构施工原理盾构施工原理是基于土压平衡原理的，盾构机在施工过程中不仅需要开挖隧道，还要及时进行土体支撑，以防止地面塌陷。
盾构机由盾构机体、推进系统、回填系统和管片拼装系统等部分组成，通过推进系统推进盾构机体，同时进行土层平衡控制和土体支撑，最后再进行管片的安装。
二、盾构机的工作过程1. 准备工作：在开始盾构施工前，需要进行施工准备工作，包括现场勘察、施工方案设计、材料采购等。
2. 初次推进：盾构机在开挖前首先进行初次推进，通过推进系统驱动盾构机头部进入地面，并实施土体的平衡控制和支护。
3. 土层平衡控制：盾构机在推进过程中需要保持土体平衡，通过注浆、注水和调整刀盘转速等方式来控制土体的稳定性，以防止地面沉降和塌陷。
4. 土体支撑：同时进行土体支撑工作，可以采用预制管片、液压撑靠或注浆等方法，以确保施工过程中的安全性。
5. 循环推进：经过初次推进后，盾构机将持续推进，同时进行土体平衡控制和土体支撑工作，直至完成整个隧道的开挖。
6. 管片拼装：当盾构机推进到一定位置后，将开始进行管片的拼装，通过拼装系统将预制的管片安装在隧道壁上，形成完整的隧道结构。
三、盾构施工的优缺点1. 优点：- 高效快速：盾构法施工速度快，可以在较短时间内完成隧道的开挖和支护，节约施工时间。
- 环境友好：盾构法施工过程中对土地破坏小，减少了对周边环境的影响。
- 施工质量高：盾构法施工过程中可以实现高精度控制，确保隧道施工质量。
- 安全可靠：盾构机施工过程中可以及时监测地下水位和土体变化，保证工人的安全。
2. 缺点：- 成本较高：盾构机的投资和运行成本较高，对于一些小型工程可能不经济。
- 对地质条件要求高：盾构法施工对地质条件的要求比较高，对于地质复杂的地区可能会增加施工难度和风险。
隧道盾构法施工技术
盾构操纵与纠偏
每推进一环的纠偏量应有限制，以免引起 衬砌拼装的困难以及对地层产生过大的扰动 导致偏离的因素
地质条件方面 土层不均匀，有孤石或障碍物 机械设备方面 千斤顶阻力不一 盾构壳体安装误差 设备中心偏 施工操作方面 千斤顶作用不均匀 挤压式盾构的上浮趋势 盾构下部土体流失
盾构操纵与纠偏
3、网格式盾构
网格式盾构是介于半挤压和手掘式盾构间的 盾构形式。 开挖面装有钢制的开口格栅，网格起挡土作 用，防止开挖面坍塌。 适用于软弱可塑粘性土层，挤土作用比挤压 式盾构小。 在含水地层中，需辅以降水、气压等措施。
挤压网格式盾构
4、机械式盾构
机械式盾构切口环处安装旋转大刀盘，全断 面开挖，连续掘进。适用于各类土层，尤其是极 易坍塌的砂性土层，可连续掘进挖土。 优点：作业环境好、省力、省时、省工、效 率高。 缺点：后续设备多、纠偏难、造价高。 机械式盾构又分为局部气压盾构、泥水加压 盾构、土压平衡盾构。
2. 3. 4. 5.
施工准备
盾构拼装井、拆卸井和调头井 盾构基座 用作安装和稳妥的搁臵盾构，并铺设导轨起 导向作用 采用钢砼或钢结构 承受盾构自重和纠偏时的集中荷载 3. 盾构进、出洞方法 4. 临时封门 5. 盾构后座 1. 2.
施工准备
1. 2. 3. 盾构拼装井、拆卸井和调头井 盾构基座 盾构进、出洞方法 临时基坑法：先挖后填，仅留垂直运输的进出口，没 有洞门拆除问题，适用于浅埋盾构始发端。 逐步掘进法：利用敞开段作后座，由浅入深掘进，造 价高。 工作井进出洞法
五、盾构法施工 盾构法施工的主要程序
1. 建造竖井或基坑，作为盾构施工的出发和接收 工作井或检修井 盾构进、出洞口土体加固处理 安装盾构掘进机 初推段盾构掘进施工，包括推进、出土、运土、 衬砌拼装、盾尾注浆、轴线测量 隧道连续掘进施工 盾构进入接收井
《盾构法施工技术》PPT课件
2、敞开模式 盾构机切削下来的碴土进入土仓内，即刻被螺旋输
送机排出。土仓内仅有极少量碴土，基本处于清空状态， 态，掘进中刀盘和螺旋输送机所受的反扭力较小。
土仓压 力分布
Ⅳ.Ⅴ类围岩、 部分Ⅲ类围岩
Open模式
第五页，共51页。
3、半敞开模式
〈5〉 〈6〉
压缩空气
〈7〉
土仓压 力分布
部分Ⅲ类围岩, 重要建筑物
第三十九页，共51页。
盾构到达破除洞门
第四十页，共51页。
安装接收 基座
盾构机定 位及接收 洞门位置 复核测量
盾构到达 施工内容
地层加固
安装洞门 圈密封 设备
洞门处理
第四十一页，共51页。
洞门部分凿除
洞门密封的安装
掘进参数 的调整
接收托架的安装与固定 到达段的掘进
掘进方向 的控制
洞门剩余部分凿除
拓展能力
1 盾构机的 1 与人沟通能力
开挖与推进模式；2 团队协作能力
2 盾构开挖
与推进的方法
检验效果 1 知识 2 能力
第十页，共51页。
操作开始
第十一页，共51页。
教师总结、作业布置
教师总结：
学生在操作中掌握了
盾构土压平衡开挖和推进模式施工技术
课业布置：写本次操作课程总结材 料（包括盾构机的开挖与推进模式，
写本次现场操作的总结材料任务四职业能力目标任务的能力目标1盾构到达施工能力2预防和处理盾构到达工序中常见问题的能力1盾构到达后拆除接收井的围护结构再推进的2事先对接收井端头进行地基改良后盾构到达前拆除接收井的围护结构再到达3利用接收井自身结构施工的条件在接口处设置素砼挡土墙盾构直接破除1请同学们观看广州地铁三号线到达盾构到达施工图片2让学生分组讨论盾构到达工作内容3让学生分组讨论盾构到达施工工艺流程4教师总结盾构到达破除洞门安装接收基座安装洞门圈密封设备洞门处理地层加固盾构机定位及接收洞门位置复核测量盾构到达施工内容洞门密封的安装接收托架的安装与固定贯通后步上接收托架到达段的掘进掘进参数的调整碴土的清理掘进方向的控制洞门剩余部分凿除观看资料1通过资料讨论盾构到达的主要施工技术
隧道盾构法施工
式
面板隔板间充满土砂产生 淤泥、淤泥夹 的压力和开挖处的地层压 砂 力保持平衡 胸板为网格，土体通过网 淤泥 格孔挤入盾构
二、盾构机械的构造
（一）手工挖掘式盾构
手工挖掘式盾构是盾构的最基本形式，主要由盾 壳、支护结构、推进系统、拼装机构和附属设备等五
部分组成，适用于开挖面基本能自稳的土层中的隧道
路隧道将会日益增多。
第二节
盾构机械分类与构造
一、盾构机械分类
盾构是一种集施工开挖、支护、推进、衬砌、出 土等多种作业于一体的大型暗挖隧道施工机械。
盾构类型很多，可按开挖方式、构造类型、盾构
的断面形状、盾构前部构造和排水与稳定开挖面方式 等进行分类。
一、盾构机械分类
按盾构断面形状不同可分为圆形、拱形、矩形、 马蹄形四种；
辅以气压， 人工井点降 水及其它地 层加固措施
挖
网格式盾构
掘 式 半机械
闭胸
半挤压盾构 全挤压盾构 反铲式盾构
敞胸 挖掘式 旋转式盾构
手掘式盾构装上反铲式挖 土质紧硬，稳 土机 定面能自立 手掘式盾构装上软岩掘进 软岩 机
辅助措施
盾构列表
挖掘方式 全 机 械 挖 闭胸 掘 构造类型 敞胸 盾构名称 旋转刀盘式 盾构 插刀式盾构 局部气压盾 构 泥水加压式 盾构 土压平衡盾 构 网格式挤压 盾构 开挖面稳定措施 适用地层 附 注 辅助措施 不再另设辅 助措施 单刀盘加面板、多刀盘加 软岩 面板 千斤顶支撑挡土板 面板与隔板间加气压 面板与隔板间加有压泥水 硬土层 含水松软地层 含水地层冲积 层、洪积层 辅助措施
在隧道上方一定范围内，尤其是饱和含水松软土层，
地表沉陷尚难以防止，拼装衬砌对衬砌整体防水技术 要求很高。
图文详解盾构法隧道施工全套技术(3)(史上最全)
盾构接收进洞
盾构接收（进洞）准备工作就续后，盾构 机向前推进，在前端刀盘露出土体直至盾构壳 体顺利推上接收基座的过程称为“盾构接收进 洞”。该关键环节要重点做好以下工作： ⑪观察进洞洞口有无渗漏的状况，发现洞口渗 漏应及时封堵。 ⑫及时安装洞口拉紧装置，并检查其牢固性。
• •
为防止盾构进洞时盾构机铲到基座， 将基座降低2cm。
土压平衡式盾构在砂性土层中比较容易 丧失稳定性主要是由于砂性土、砂质粉土等 土层由于土的渗透性好，受扰动后产生水土 分离流出，土与水不能形成具有一定流动性 的土料，无法完全充满开挖面与隔板之间的 土舱，致使在开挖面上局部区域压力不平衡 从而导致工作面失稳。由此可见要保证土压 平衡式盾构在砂性土等特殊土层中施工时工 作面的稳定，应当增加砂性土的保水性，改 善其流动性。
进洞前盾构姿态监控 在盾构进洞前100环对已贯通隧道内布 置的平面导线控制点及高程水准基点做贯 通前复核测量，是准确评估盾构进洞前的 姿态和拟定进洞段掘进轴线的重要依据。 复核数据应通过反复比较，分析误差是否 在允许偏差之内，从而正确的指导进洞段 盾构推进的方向。
洞门围护结构凿除（进洞侧） 盾构进洞前需对接收井内围护结构背水面 钢筋进行割除及砼凿除，通过打探孔实际验证 盾构进洞区域土体加固的效果。在洞门围护结 构凿除后同样需对其后土体自立性、渗漏等情 况进行观察，判断进洞区域土体的实际加固效 果是否满足盾构安全进洞的要求，否则应采取 补救措施。
• 盾构接收（进洞）阶段掘进是盾构法隧道 施工最后一个关键环节。盾构能否顺利进 洞关系到整个隧道掘进施工的成败。在盾 构进洞前后需做好充分的盾构接收的准备 工作，确保盾构以良好的姿态进洞，就位 在盾构接收基座上。
• 盾构到达前须慎重考虑的事项如下: • ① 选定加固工法加固到达部位近旁地层及设置出口密封圈。 • ② 为了确保盾构机按规定计划路线顺利到达预定位置，需要 认真讨论测定盾构位置的方法和隧道内外的联络方法。 • ③ 讨论低速推进的起始位置、慢速推进的范围。 • ④ 讨论泥水盾构泥水减压的起始位置。 • ⑤ 讨论盾构推进到位时，由于推力的影响是否需要在竖井内 侧井壁到达口处采取支护等措施。 • ⑥ 讨论掘削到达面的方法及其起始时间。 • ⑦ 认真考虑防止从盾构机外壳板和到达面间的间隙涌水、涌 砂的措施。 • ⑧ 盾构机停止推进的位置的讨论。 • ⑨ 讨论到达部位周围的背后注浆工法。 • ⑩ 应周密的考虑拉出盾构机到井内时的盾构承台等临时设备 的配备及设置状况。
盾构法施工隧道施工工艺盾构机介绍PPT
刘建航（1991）在Peck法的基础上，总结了上海地 铁隧道纵向沉降分布的一般规律。
惠珊精彩作品惠珊精彩作品
Sy
Vl1 2 i
y i
yi
y yf i
Vl 2 2 i
y i
yi
y yf i
Hale Waihona Puke z地表面O
y
δmax
x
惠珊精彩作品惠珊精彩作品
盾构掘进方向
5.衬砌的形式和构造
椭圆
马蹄形
惠珊精彩作品惠珊精彩作品
矩形
3.盾构机(Shield Machine)
3.2 盾构机类型
（1）按断面形式分：圆形、椭圆形、马蹄形、 矩形、双圆搭接形、三圆搭接形。
惠珊精彩作品惠珊精彩作品
双圆形
惠珊精彩作品惠珊精彩作品
三圆搭接
3.盾构机(Shield Machine)
3.2 盾构机类型 （2）按出土器械的机械化程度分：手掘式、半机 械掘削式、机械掘削式。
5.3 衬砌的分类 （一）按材料及形式分类 2.铸铁管片 饱和含水不稳定地层中修建隧道时较多采用。
惠珊精彩作品惠珊精彩作品
管片较轻，耐蚀性好，机械加工后管片精度高，能 有效地防渗抗漏。 金属消耗量大，机械加工量也大，价格昂贵。 易脆性破坏的特性，不宜用作承受冲击荷重的隧道。
惠珊精彩作品惠珊精彩作品
铸铁管片的适用场所
5.3 衬砌的分类
(三) 按形成方式分类
1.装配式衬砌 由分块的预制管片在盾尾拼装而成。
惠珊精彩作品惠珊精彩作品
按照管片所在位置及拼装顺序不同可将管片划分为 标准块、邻接块和封顶块。 特点：工厂化生产、机械化安装；立即受荷；接缝 防水。
盾构法隧道施工的进出洞技术
一、前言采用盾构法建造隧道或各种地下管道，一般是在预先建造好的工作井内进行盾构的安装、调试和试运转，并将其准确地搁置在符合TRANBBS设计轴线的基座上,待所有施工准备工作就绪后,开始沿设计轴线向地层内掘进施工，当盾构将要到达终点时，应准确测定盾构的现状位置,并调整和控制其的姿态，使盾构正确无误地进入预先建造安装好的接收井内的基座上.盾构的进出洞工序是盾构法建造隧道的关键工序,该工序施工技术的优劣将直接影响到建成后隧道或管道的轴线质量、进出洞口处环境保护的成效及工程施工的成败。
盾构的进出洞施工技术必须根据工程所处地层的土质、水文、环境条件和环境保护要求的等级而制定，如何科学、合理地运用各种不同的进出洞技术，使其符合各工程的特定工况条件要求，是一项值得研究、探讨的课题。
二、盾构进出洞施工的关键技术1建立推进施工的良好后盾系统后盾系统由后盾管片、支撑体系及后靠等组成，其不但要稳固牢靠,同时必须有一个准确的后座支承面和适应施工的垂直与水平运输的转折通道口。
2确保洞口处土体稳定在盾构未靠上洞口处土体前，保护洞口附近地面和地下构筑物，使盾构顺利切入土体，并支护正面土体，从而进入正常施工状态。
3洞口建筑空隙的密封技术洞口建筑空隙的密封问题，如不妥善解决，将会引起洞口渗漏，产生不可设想的后果，但目前对进洞施工时的洞口密封技术还不够完善。
三、盾构进出洞施工中易发生的事故1洞门处土体涌入井内洞口封门拆除后,井外土体不能自立,井内洞圈的密封装置还不能阻挡洞外的土体,所以洞口外土体随之进入井内，造成地面沉陷,影响附近地下管线和地面建筑物的安全使用，如情况严重，则造成井下无法施工。
2洞口周圈涌泥水由于在出洞施工时损坏了洞口密封装置，盾构出洞后没有及时做好洞口防渗漏处理，故在盾构未全部通过工作井洞圈或已经脱出洞圈时，井外泥水不断从洞圈与盾构或隧道之间的间隙涌入井内。
如不及时处理，将导致地面沉陷和洞口处已建造好的隧道产生过量沉降。
盾构法隧道技术
三、盾构施工原理及特点
1.盾构工法的概念 盾构机是一种集开挖、支护、推进、衬砌等多 种作业功能于一体的大型暗挖隧道施工机械。因此， 盾构是一种钢制的活动防护装置或活动支撑，在它 的掩护下，头部可以安全的开挖地层，尾部可以装 配预制管片、砌块或现浇钢筋混凝土，迅速地形成 隧道的永久衬砌。它借助于支撑在已经完成的衬砌 上的千斤顶的顶力不断前进，如果采用装配式衬砌， 当盾构推进时，要将衬砌与土层之间的空隙用浆液 填实，防止周围地层的继续变形和围岩压力的增长 [3] 。
二、盾构技术的发展
盾构法的起源可以追溯到1818年，距今 已有180多年的历史了，当时由法国工程师布 鲁诺受到食船虫在船身上打洞一事启发，提出 盾构施工方法，这可以说是敞胸式手掘盾构机 的原型。1823-1841年，布鲁诺获得特许，首 次在伦敦泰晤土河下修建了世界上第一条盾构 法施工的隧道，全长458m。1874年在英国伦敦 城南线修建Vyrnwy隧道时，格雷脱海特创造了 比较完整的用压缩空气来防水的气压盾构施工 工艺，使水底隧道有了惊人的发展，并为现代 化盾构奠定了基础[2] 。
②始发洞口及其施工。盾构机向地层中推进的 顺序是，首先将竖井的临时墙拆除，由撑子面开挖 作业开始。为了防止开挖面崩塌，一般多采用地基 改良的防护工程。防护工程的种类包括化学药剂灌 注施工法、冻结施工法、置换回填施工法、竖井压 气施工法和高压喷射注浆施工法等以保持开挖面的 自稳。 采用泥水式或土压式盾构机掘进时，始发口周 围要浇注混凝土将洞口补强，并设置环形入口密封 衬垫，以防止泥水压、泥土压、衬背灌浆等的倒流。 当盾构机穿过临时墙后，在管片与竖井临时墙的缝 隙之间灌注水泥砂浆等的填充材料，以防止土砂的 流出和山体(地层)的松动。
盾构法隧道技术
主要内容
盾构法施工工艺
盾构法（TBM）是一种常用于地下隧道施工的先进工艺。
它是一种机械化施工方法，使用特殊设备，称为盾构机，来推进隧道的同时，进行地层的掘进和围岩的支护。
盾构法施工工艺在隧道工程中具有许多优点，包括高效、安全和环保等方面。
盾构机的工作原理是借助盾构管片的支撑，通过推进装置将盾构机沿着隧道轴线推进。
盾构机主要由推进装置、掘进装置和周边设备组成。
推进装置负责推进盾构机，掘进装置则负责地层的掘进和围岩的支护。
整个施工过程中，掘进装置同时进行导孔、掘进和衬砌的操作，保证隧道的安全和机械化施工的高效。
盾构法施工工艺主要包括以下几个步骤：1. 现场准备和勘察：在开始施工之前，需要进行现场准备工作，包括场地平整、设施搭建和施工前的勘察工作。
勘察工作主要是确定地下地层情况，包括土质、水位和岩石等信息，为隧道施工提供基础数据。
2. 盾构机组装和调试：在准备阶段完成后，需要将盾构机送至工地，并进行组装和调试。
盾构机组装完成后，需要进行一系列的测试和调试工作，确保盾构机的各个部件和系统正常运行。
3. 导孔和掘进：当盾构机准备就绪后，可以开始进行导孔和掘进工作。
导孔是在隧道前端钻孔并设置预制管片，以便盾构机通过。
掘进工作则是通过盾构机的推进装置将盾构机沿着隧道轴线推进，同时进行掘进和支护。
4. 围岩支护：在掘进的同时，需要进行围岩的支护工作，以保证隧道的稳定和安全。
常用的围岩支护方式包括钢拱、喷射混凝土和预制管片等，根据地层情况和设计要求选择合适的支护方式。
5. 衬砌施工：当盾构机达到设计要求的位置后，可以进行衬砌施工。
衬砌是为了保护隧道的内壁，并确保隧道结构强度和密封性。
常用的衬砌材料包括预制管片、钢筋混凝土和涂料等。
盾构法施工工艺具有许多优点。
首先，相对于传统的施工方法，盾构法可以大大缩短施工周期。
其次，由于盾构机主要是在地下施工，所以可以减少地上的干扰和对交通的影响。
此外，盾构法还能减少对环境的破坏，因为施工过程中的噪音、振动和颗粒物排放等都可以得到有效控制。
城市地铁盾构法隧道施工技术
城市地铁盾构法隧道施工技术
城市地铁盾构法隧道施工技术是一种在地面下暗挖隧洞的施工方法，使用盾构机在地下掘进，同时进行隧洞的开挖和衬砌作业。
以下是该技术的施工步骤：
1.在置放盾构机的地方打一个垂直井，再用混凝土墙进行加固。
2.将盾构机安装到井底，并装配相应的千斤顶。
3.用千斤顶之力驱动井底部的盾构机往水平方向前进，形成隧道。
4.将开挖好的隧道边墙用事先制作好的混凝土衬砌加固，地压较高时可以采
用浇铸的钢制衬砌加固来代替混凝土衬砌。
该技术具有安全开挖和衬砌，掘进速度快的特点。
同时，隧道要有足够的埋深，覆土深度宜不小于6m且不小于盾构直径，还需要相对均质的地质条件。
在连续的施工长度方面，从经济角度讲，不应小于300m。
以上信息仅供参考，建议咨询专业工程师或者查阅相关书籍获取更全面的信息。
请注意，城市地铁盾构法隧道施工技术的具体步骤可能会根据实际情况有所调整。
