DOPO型无卤阻燃环氧树脂体系研究
DOPO改性环氧树脂项目可行性研究报告 (二)
DOPO改性环氧树脂项目可行性研究报告 (二)
DOPO改性环氧树脂是一种新型的高性能材料，具有优异的耐热性、阻
燃性和机械性能，被广泛应用于航空、航天、电子、建筑等领域。
以下是DOPO改性环氧树脂项目可行性研究报告的相关内容：
市场需求
1. DOPO改性环氧树脂在航空、航天、电子等领域的应用需求日益增加。
2. 目前国内DOPO改性环氧树脂的生产企业较少，市场空间较大。
技术可行性
1. DOPO改性环氧树脂的制备工艺已经成熟，可以通过改变DOPO的用
量和环氧树脂的种类来调节材料性能。
2. DOPO改性环氧树脂具有较好的可加工性和成型性，可以通过模压、注塑等方式加工成各种形状。
经济可行性
1. DOPO改性环氧树脂的生产成本相对较高，但市场需求大，价格可以通过规模化生产和技术进步来降低。
2. DOPO改性环氧树脂的应用领域较广，可以通过多元化经营来降低风险。
社会影响
1. DOPO改性环氧树脂的应用可以提高航空、航天、电子等领域产品的
性能，提高国家科技水平和竞争力。
2. DOPO改性环氧树脂的生产和应用可以促进相关产业的发展，增加就业机会。
总体来看，DOPO改性环氧树脂项目具有良好的市场需求、技术可行性和经济可行性，同时具有积极的社会影响，具备较高的投资价值。
DOPO型无卤阻燃环氧树脂体系研究
DOPO型无卤阻燃环氧树脂体系研究环氧树脂以其优异的综合性能广泛应用于国民经济的各个领域，尤其在电子电气领域，已成为目前最为重要的电子化学材料之一。
然而它又是一种易于燃烧的材料，所以对于提高其阻燃性能的研究一直是国内外研究者关注的热点。
随着人们对于环境保护和人体健康的重视，对电子电气又提出了无卤化的要求，如何得到无卤、低毒、少烟、高效的阻燃剂成为人们关注的重点。
其中最引人注目的是关于9，10-二氢-9-氧杂-10-磷杂菲-10-氧化物(DOPO)及其衍生物的研究。
DOPO作为一种有机磷酸酯类化合物，其结构中含有活泼的O=P-H键，对烯基、环氧键和羰基具有很高的加成活性，可反应生成多种衍生物[1]。
DOPO衍生物具有活性基团，既可以作为固化剂参与基体树脂固化，也可以通过向其引入环氧基制备本质阻燃环氧树脂。
由于是通过化学反应将磷原子嵌入分子链中构成新的分子整体，所以它能在提高环氧树脂的阻燃性、热稳定性和有机溶解性的同时，对环氧树脂的机械性能的恶化影响较小。
而且近些年众多研究表明[2-5]，DO-PO及其衍生物作为一种新型环保阻燃剂，除了具有无卤、低毒、无烟等特点，还具有很高的阻燃效率。
环氧树脂体系中磷含量低于2%时即可达到UL-94V-0阻燃级别，而卤素含量需达到9%~23%才能达到同样效果。
因此，无论从环境保护要求还是降低成本来看，DOPO类阻燃体系都具有很大的优势，其市场前景广阔，意义重大。
笔者对近年来国内外关于DOPO型无卤阻燃环氧树脂体系研究的新成果进行了综述，并对DOPO型环氧树脂体系研究的前景进行了展望。
1·非反应型DOPO基环氧树脂阻燃剂非反应型DOPO基环氧树脂阻燃剂通常为DOPO与具有活性基团的化合物直接反应得到含磷化合物，该类化合物具有单位含磷量较高，达到阻燃要求时所需添加量较小的优点。
AltstadtV等[4]分别采用3种非反应型DOPO基化合物(DOP-Et，DOP-Et，DOP-Gly)作为双酚A环氧树脂/4，4’-二氨基二苯砜体系的阻燃剂，研究发现这些DOPO基阻燃剂的添加对体系的玻璃化转变温度(Tg)和力学性能没有造成显著影响，当磷含量为2%时即可使体系达到UL-94V-0级别。
33、环氧树脂无卤阻燃及其应用研究
分类号密级U D C北京理工大学硕士学位论文环氧树脂无卤阻燃及其应用研究熊燕兵导师姓名(职称)郝建薇（副教授） 答辩委员会主席 杨荣杰教授 申请学科门类工科论文答辩日期 2006年3月3日申请学位专业 材料学2006年 2 月 24 日摘 要环氧树脂由于其优良的物理机械性能、粘接性能、电绝缘性、耐化学药品性能等特点，已成为工业领域中不可缺少的基础材料。
普通环氧树脂的氧指数仅为20%左右，应用于电子电器作为印刷线路板（PCB）的基础树脂时，必须进行阻燃处理。
目前，阻燃环氧树脂普遍使用的是反应型四溴双酚A等含卤阻燃剂。
欧盟关于限制有害物质指令（RoHS）颁布之后，含溴阻燃剂的使用受到了冲击，无卤含磷阻燃体系的研究成为阻燃环氧树脂应用研究的热点。
为此，本文开展了如下研究工作： 1、研究了三种不同固化体系（m-PDA、DDM和MeTHPA）和添加型含氮含磷阻燃剂对双酚A环氧树脂阻燃性能和热分解行为的影响。
结果表明，含磷阻燃剂AP 462和AP 422对胺类固化体系阻燃效果显著，而含氮阻燃剂MPP和MC有利于提高树脂体系的热稳定性。
2、采用反应型阻燃剂9,10-二氢-9-氧杂-10-磷杂菲-10-氧化物（DOPO）与双酚A环氧树脂反应，制备了含磷本质阻燃环氧树脂（EP-P）。
EP-P与添加型含磷阻燃环氧树脂EP-AP相比，具有良好的阻燃效率、阻燃持久性和热稳定性。
磷含量仅为1%时，树脂的LOI值可达33.6%，UL94垂直燃烧达到V-0级。
利用协同阻燃技术，将本质阻燃EP-P与添加型含氮阻燃剂MPP复配，可进一步提高阻燃效果。
3、将本质阻燃和纳米技术相结合，采用溶液共混法和原位插层法制备了纳米蒙脱土/含磷环氧树脂复合材料（EP-P-MMT）。
结果表明，EP-P-MMT中蒙脱土含量达到3%左右时，材料的阻燃性能和冲击性能最佳，LOI可达32.1%，UL94垂直燃烧达到V-0级，冲击强度比纯EP-P提高了50%。
DOPO衍生物分子结构设计与环氧树脂阻燃改性研究的开题报告
DOPO衍生物分子结构设计与环氧树脂阻燃改性研
究的开题报告
一、研究背景与意义
DOPO（9,10-二氧代芴磷酸酯）衍生物具有良好的阻燃和热稳定性能，已成为高性能阻燃材料的研究热点。
然而，由于DOPO衍生物单体
相对较大，因此其加入到环氧树脂中会导致材料的物理性能下降，为此
需要进行分子结构设计和阻燃改性研究。
本课题研究旨在通过分子结构
设计合成具有优异阻燃和加工性能的DOPO衍生物，并将其加入到环氧
树脂中，实现环氧树脂在阻燃性能方面的提升。
二、研究内容和方法
（1）DOPO衍生物分子结构设计：通过模拟计算和结构分析，设计出具有优异阻燃性能的DOPO衍生物，并对其进行化学合成。
（2）DOPO衍生物在环氧树脂中的应用：将合成的DOPO衍生物加入到环氧树脂中，制备各类环氧树脂复合材料，并通过热解动力学分析、热重分析等手段对阻燃性能进行研究。
（3）材料物理性能测试：通过力学性能测试、热性能测试等手段，对DOPO衍生物改性的环氧树脂复合材料的力学性能和热稳定性能进行
评估。
三、预期成果与意义
本课题旨在设计合成具有优异阻燃性能的DOPO衍生物，并将其应
用于环氧树脂中，实现环氧树脂材料在阻燃性能方面的提升。
预期成果
包括：（1）设计出具有良好阻燃性能的DOPO衍生物分子结构，为高性能阻燃材料的研究提供新思路；（2）制备出DOPO衍生物改性的环氧树脂复合材料，研究其阻燃性能和物理性能；（3）为环氧树脂材料的改性
和应用提供新的思路和方法；（4）提高环境友好型，减少危险燃烧物质产生，更好地保护人民的生命财产安全。
211018603_DOPO_衍生物阻燃环氧树脂研究新进展
第52卷第3期 辽 宁 化 工 Vol.52，No. 3 2023年3月 Liaoning Chemical Industry March，2023基金项目： 2019年辽宁省教育厅科学研究项目（项目编号：LJGD2019014）。
收稿日期： 2022-05-02DOPO 衍生物阻燃环氧树脂研究新进展郑峤1，溦夏2，付荣1，王佳鑫1，谷虹非1，季鑫1，王松1，李三喜1（1. 沈阳工业大学， 辽宁 沈阳 110870； 2. 辽宁省非金属矿工业协会， 辽宁 沈阳 110000）摘 要： 环氧树脂是一种重要的高分子材料，研究提高其阻燃性能的方法对拓展其应用领域有重要意义。
综述了基于9，l0-二氢-9-氧杂-10-磷杂菲-10-氧化物（DOPO）衍生物的反应型与添加型阻燃剂在环氧树脂中应用的近期研究进展，对DOPO 衍生物开发应用的前景进行了展望。
关 键 词：DOPO；环氧树脂；阻燃中图分类号：TQ314 文献标识码： A 文章编号： 1004-0935（2023）03-0401-04环氧树脂具有优良的力学性能、电绝缘性能、尺寸稳定性和粘接性能等，因此可以用它制成涂料、胶黏剂、复合材料，在汽车、航天、电子封装等领域应用[1-3]。
但是，环氧树脂是一种可以燃烧的高分子材料，这就需要提高它的阻燃性能，以满足实际应用的需求[4]。
添加阻燃剂是提高环氧树脂这类高分子材料阻燃性能的一种重要方法[5-6]。
9，l0-二氢-9-氧杂-10-磷杂菲-10-氧化物（DOPO）衍生物是一类重要的无卤阻燃剂，这类物质在高分材料燃烧时不但能中断燃烧过程的自由基反应,实现气相阻燃，还能促进材料表面脱水成碳，实现凝聚相阻燃[7]。
因此，关于DOPO 衍生物的开发应用成为高分子材料阻燃领域的研究热点。
本文总结近几年DOPO 衍生物在阻燃环氧树脂中应用的研究进展，对该类阻燃剂的未来发展趋势进行展望。
1 反应型DOPO 衍生物的开发反应型DOPO 衍生物阻燃剂可以通过其分子结构中的可反应活性官能团反应键合到环氧树脂的分子结构中。
DOPO及其衍生物在环氧树脂中的相关研究进展

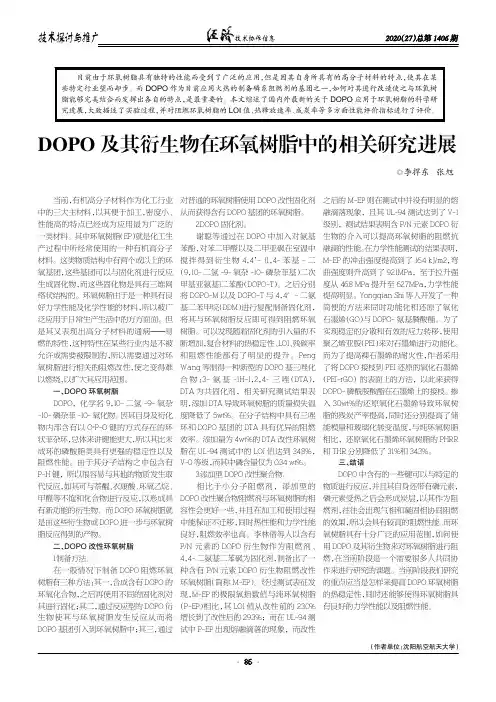

◎李捍东张旭DOPO 及其衍生物在环氧树脂中的相关研究进展（作者单位：沈阳航空航天大学）当前，有机高分子材料作为化工行业中的三大主材料，以其便于加工，密度小、性能高的特点已经成为应用最为广泛的一类材料。
其中环氧树脂（EP ）就是化工生产过程中所经常使用的一种有机高分子材料。
这类物质结构中有两个或以上的环氧基团，这些基团可以与固化剂进行反应生成固化物，而这些固化物是具有三维网络状结构的。
环氧树脂由于是一种具有良好力学性能及化学性能的材料，所以被广泛应用于日常生产生活中的方方面面。
但是其又表现出高分子材料的通病———易燃的特性，这种特性在某些行业内是不被允许或需要被限制的，所以需要通过对环氧树脂进行相关的阻燃改性，使之变得难以燃烧，以扩大其应用范围。
一、DOPO 环氧树脂DOPO，化学名9，10-二氢-9-氧杂-10-磷杂菲-10-氧化物。
因其自身及衍化物内部含有以O=P-O 键的方式存在的环状菲杂环，总体来讲键能更大，所以其比未成环的磷酸脂类具有更强的稳定性以及阻燃性能。
由于其分子结构之中包含有P-H 键，所以很容易与其他的物质发生取代反应，如其可与萘醌、衣康酸、环氧乙烷、甲醛等不饱和化合物进行反应，以形成具有新功能的衍生物。
而DOPO 环氧树脂就是由这些衍生物或DOPO 进一步与环氧树脂反应得到的产物。
二、DOPO 改性环氧树脂1.制备方法。
在一般情况下制备DOPO 阻燃环氧树脂有三种方法：其一，合成含有DOPO 的环氧化合物，之后再使用不同的固化剂对其进行固化；其二，通过反应型的DOPO 衍生物使其与环氧树脂发生反应从而将DOPO 基团引入到环氧树脂中；其三，通过对普通的环氧树脂使用DOPO 改性固化剂从而获得含有DOPO 基团的环氧树脂。
2.D OPO 固化剂。
谢聪等通过在DOPO 中加入对氨基苯酚，对苯二甲醛以及二甲亚砜在室温中搅拌得到衍生物4，4’-[1，4-苯基-二（9，10-二氢-9-氧杂-10-磷杂菲基）二次甲基亚氨基]二苯酚（DOPO-T ）。
阻燃环氧树脂体系的研究进展
２环氧树脂体系阻燃剂的选用 ． 环氧树脂 的阻燃方法可分为填料 型和结 构型两种。前 者是 指在环 氧树脂中加入各种不参与固化反应的阻燃 添加剂 ，而使 之具有阻燃性 能的方法 ；后者是指在环氧树脂中引入 阻燃结构 、达到阻燃 目的的方 法。Leabharlann ２１卤 系阻 燃 剂 ．
卤系（ 溴系和氯系 ） 阻燃剂是应 用十分普遍 的一种 阻燃剂 ， 其添加 量相对 比较少 ， 且阻燃效率较高 ， 尤其是溴系阻燃剂－ 主要有四溴双酚 ｌ ｊ 。 Ａ、 十溴联苯醚、 四溴邻苯二甲酚酐 、 二溴新戊二醇等。但溴 系阻燃 剂存 在的严重缺点是使被 阻燃基材 的抗 紫外线稳定性 降低 ，燃烧时生成较 多的对 人体 以及环境有害 的烟 、 腐蚀性气体 和有毒气体 。１８ ９ ６年据瑞 士科学家报道 ， 多溴二苯 醚燃烧时 ， 生成有毒致癌 的多溴代二苯并 二恶 晚烷及二苯并呋喃 ， 对人类和环境存在着严重 的威胁 。 因此有关含 卤化 物的阻燃剂带来的环境安全 问题引起了人们广泛 的关注 。 目前 ，阻燃材料 中越来越 多的使用具有环境安全性 和使用安 全性 的无毒 、 无公害的无 机阻燃剂和有机磷 系阻燃剂 。 ２２纳 米 氢 氧化 铝 ． 氢 氧 化 铝 是 无 机 阻燃 剂 中最 主 要 的一 种 ， 消 耗 量 而言 ， 所 有 阻 就 在 燃剂 中稳居首位， 由于氢氧化铝低毒 ， 目前全球的耗量 占阻燃剂总耗量 的 ４ ％， ５ 占无机阻燃剂耗量的 ７ ％。因其抑烟 、 ０ 低腐蚀 ， 且价格低廉 ， 预 计在今后几年间 其用量的年平均增长速 度将高于所有其 他类阻燃剂１ ２ １ 。 目前所使用的氢氧化铝阻燃剂 的阻燃能力不强 ，其颗粒一般在微 米级 ， 需要高填充 ， 才具有阻燃性 ， 而且阻燃效率不高 ， 还会影响材料 的 物理机械性能。 了提高阻燃剂在树脂体系 中的分散性， 为 增加阻燃剂的 阻燃效果 ， 一般要求 阻燃剂 的颗粒越细越好【 引 。使用纳米级氢氧化铝阻 燃剂 ， 由于增强界面的相互作用 ， 可以更均匀的分散在 基体 树脂中 ， 从 而能更有效的改善共混料的力学性能 ， 其填充量将会大大减少 ， 阻燃效 率也会加倍提高。 氢氧化铝的精细化以及 Ａ Ｈ与阻燃剂的协 同效应 ， Ｔ 使其 由低效阻
DOPO型无卤阻燃环氧树脂体系的性能研究
ＤＯＰ Ｏ型 无 卤阻燃 环氧树脂体 系的性 能研 究
吴传 芬 ， 陈 文静 ， 吴东 森 ， 邹华 维 。 刘鹏 波
（ 高分子材料工程国家重点实验室 ， 四川大学高分子研究所 ， 成都 ６ １ ０ ０ ６ ５ ）
摘要 ： 采用 ９ ， １ ０ 一 二氢 一 ９ 一 氧杂 一 １ ０ 一 磷 杂菲 一 １ ０ 一 氧化物 （ ＤＯ Ｐ Ｏ） 和Ｄ ＯＰ Ｏ型含磷 环氧树 脂 （ ＤＯ Ｐ Ｏ － Ｅ Ｐ ） 对双酚
Ａ型 Ｅ Ｐ进行 阻燃改性 ， 研 究 了不 同磷 含量 下两种 阻燃剂对 Ｅ Ｐ的改性 效果。结果表 明 ， 随磷含 量增加 ， Ｅ Ｐ ／ ＤＯ Ｐ Ｏ
与Ｅ Ｐ ／Ｄ ＯＰ ０ ＿ Ｅ Ｐ体 系的玻璃化转 变温度 均降低 ， 但Ｅ Ｐ ／ Ｄ０ Ｐ ０ Ｌ － Ｅ Ｐ体 系的降幅较 小 ； Ｄ ＯＰ Ｏ与 Ｄ ＯＰ Ｏ — Ｅ Ｐ均能有效
第４ ２卷 ， 第２ 期
２ ０ １ ４年 ２月
工
程
塑
料
应
用
ｖ ０ ｌ ・ ４ ２， Ｎ。－ ２
ＥＮＧＩ ＮＥＥ ＲＩ ＮＧ ＰＬＡＳ Ｔ Ｉ ＣＳ ＡＰ ＰＬ Ｉ ＣＡＴＩ ＯＮ
Ｆ
ｅ ｂ ．２ ０１ ４
２
ｄ ｏ ｉ ： ｌ Ｏ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ １ － ３ ５ ３ ９ ． ２ ０ １ ４ ． ０ ２ ． ０ ０ ６
DOPO改性ATH阻燃环氧树脂性能的研究
塑料工业
ＣＨＩＮＡ ＰＬ
ＤＯＰＯ改性 ＡＴＨ阻燃环氧树脂性能 的研究 术
严 伟 ，李 乾 波 ，杨舂 林 ，聂胜 强 ，范 鑫
（１．贵阳学院化学与材料工程学 院，贵州 贵 阳 ５５０００５；２．贵州省建设 职业技术 学院 ，贵州 贵 阳 ５５１４００）
ｔｈｅ ｒｅｓｉｄｕａｌ ｃｈａｒ ｒａｔｅ ｏｆ ＤＯＰＯ—ＡＴＨ ａｔ ７００ ｑＣ ｉｓ ａｓ ｈｉｇｈ ａｓ ６８％ ． ａｎｄ ｉｔ ｈａｓ ａ ｇｏｏｄ ｃｈａｒ ｃｏｍｐｏｓｉｔｉｏｎ．
Ｃｏｍｐａｒｅｄ ｗｉｔｈ ｐｕｒｅ ＥＰ，ｔｈｅ ｐｅａｋ ｈｅａｔ ｒｅｌｅａｓｅ ｒａｔｅ （ｐＨＲＲ）ｏｆ ＥＰ ｄｅｃｒｅａｓｅｓ ｔｏ ６８９．５ ｋＷ／ｍ ｗｈｅｎ ａｄｄｉｎｇ ７％ ＤＯＰＯ—ＡＴＨ．卟 ｅ ｖａ ｌｕｅ ｏｆｐＨＲＲ ｄｒｏｐｓ ｂｙ ３６％ ｆｒｏｍ ｐｕｒｅ ＥＰ （１ ０７９．２ ｋＷ／ｍ ）． Ｗｉｔｈ ｔｈｅ ｉｎｃｒｅａｓｅ ｏｆ
ＤＯＰＯ—ＡＴＨ复合材料 的阻燃性 能及 残炭结构进行研究 。结果表 明 ，ＤＯＰＯ．ＡＴＨ的残炭 率 （７００ ｏＣ） 高达 ６８％ ，具有 较
好 的成炭能力 。与纯 ＥＰ相 比 ，７％ＤＯＰＯ—ＡＴＨ使 ＥＰ的热释放速率峰值 （ｐＨＲＲ）下 降到 ６８９．５ ｋＷ／ｍ ，相 比纯 ＥＰ的
ｐＨＲＲ （１ ０７９．２ ｋＷ／ｍ ）下降 了 ３６％。随 ＤＯＰＯ—ＡＴＨ含 量 的增 加 ，ＥＰ／ＤＯＰＯ—ＡＴＨ 的 残炭 率 逐 渐 增 加 ，ＥＰ／ＤＯＰＯ—
摘要 ：采用 ９，１０一二氢一９一氧杂一１Ｏ一磷杂 菲一１０一氧化物 （ＤＯＰＯ）改性氢氧化铝 （ＡＴＨ），制备 了 （ＤＯＰＯ—ＡＴＨ）
新型DOPO侧基型环氧树脂的合成及其阻燃性能研究
从 图 ４可 看 出 Ｄ Ｏ Ｐ Ｏ在 １ ５ ８ １ ｃ ｍ一 ， １ ２ ０ ７ ｃ ｍ～ ， ９ ３ ４ ｃ ｍ一 ， ２ ４ ３ ５ ｃ ｍ 分 别 为 Ｐ — Ｐ ｈ ， Ｐ ＝ Ｏ， Ｐ — Ｏ — Ｐ ｈ以及 Ｐ — Ｈ 的特 征峰 。与 Ｔ Ｄ Ｃ Ａ反应 后 ， 在２ ４ ３ ５ ｃ ｍ 的 Ｐ — Ｈ特 征峰 消失 。而在 ３ ２ ３ ９ ｃ ｍ 出现 Ｃ Ｈ — Ｏ Ｈ 的特征
燥 后 的 乳 白色粉 末 加 入 乙醇 ， 目的 是 洗涤 过 剩 的
Ｅ Ｐ的红外谱 图 。
Ｔ Ｄ Ｃ Ａ， 再 进行 真 空 抽 滤 ， 并滤去透明滤液 ， 即可 得 到Ｄ Ｏ Ｐ Ｏ （ Ｏ Ｈ） ： 白色粉 末 ， 反 应如 图 ２所 示 。
。
图４ Ｄ Ｏ Ｐ Ｏ、 Ｄ Ｏ Ｐ Ｏ （ Ｏ Ｈ ） ２ 以及 Ｄ Ｏ Ｐ Ｏ — ｓ — Ｅ Ｐ的 Ｆ ｒ — Ｉ Ｒ谱 图
・
４ ０・
黄 山学院 学报
２ ０ １ ５丘
２ ． ３ Ｄ Ｏ Ｐ Ｏ侧 基 型环 氧 树脂 （ Ｄ Ｏ Ｐ Ｏ — Ｓ — Ｅ Ｐ ） 的合成 ２ ． ３ ． １ Ｄ Ｏ Ｐ Ｏ （ Ｏ Ｈ） ２ 的合 成 在 装 有搅 拌 的三 口烧 瓶 中加 入 Ｔ Ｄ Ｃ Ａ和 当量 的Ｄ Ｏ Ｐ Ｏ， 并加入 甲苯做 为溶剂 。在 １ １ ０ ℃冷凝 回 流 ５小 时 ， 对得 到 的黄色乳 浊液 真空抽 滤 并干燥 。 将 干
环 氧 氯丙烷 ， 甲苯 ， 氢 氧化 钠 ， 对 苯 二 甲醛 （ Ｔ Ｄ Ｃ Ａ） 。
２ ． ２ 主要 设备 与仪 器 傅 立叶红 外光谱仪 （ Ｆ ｒ Ｉ Ｒ） ， Ｎ ｅ ｘ ｕ ｓ ６ ７ ０ ， 美 国
Ｎ ｉ ｃ ｏ ｌ ｅ ｔ 公司。
环氧树脂无卤阻燃改性研究
引言
环氧 树脂 作为一种 热 固性 塑料在 众多领域 都获
得 了广泛 的应用 ，但是 同其他 的通用塑料 一样 ，环
锥 形 量 热 仪 ，在 ５ ０ ｋ ｗ／ ｍ 的辐 照功 率 下 ，根据
Ｇ Ｂ ／ １ ６ １ ７ ２ — ２ ０ ０ ６ 测试 标 准进行 测试 ，样 条尺 寸 ：
１ ０ ０ Ｘ １ ０ ０ Ｘ ４ ｍｍ ；
影 响。
１ ． 实验 部分
１ 。 １实验试 剂
环氧树 脂 （ Ｄ ＧＥ Ｂ Ａ）Ｅ ５ ４ ，无 锡 树 脂 厂；
ＫＨ ５ ６ ０ ，南 京 曙 光 有 限 公 司 ； 二 氨 基 二 苯 甲烷 （ Ｄ Ｄ Ｍ ），国药集团化学试剂有限公司 。
…
（ ｃ ）
１ ． ２样 品制备
的环氧树 脂的最终残 炭量比纯环氧 树脂分别提高 了 １ ． １ ％和 ３ ． ６ ％，最 初 分 解温 度 分 别 降低 了 １ ３ ℃和
素 （ Ｃ ｌ ，Ｂ ｒ 等 ）或者 Ｐ元素的单体反应得到 卤代或
者 磷代 的环 氧树脂 。本 文主要是采 用纳米级 二氧化
硅加入 到双 酚 Ａ二缩水 甘油 醚型环 氧树脂 （ ＤＧ Ｅ Ｂ Ａ） 中 ，并 探讨 Ｓ ｉ Ｏ 对环氧树 脂热稳 定性 和阻燃性能的
氧树 脂很 容 易燃 烧 ，其 氧 指数 只有 １ ９ ． ８左右 ，存 在着较大 的火灾危 险性 。环氧树 脂的阻燃改性 方法 大 致分为二 种 ，一种是 在环氧树 脂中加入各种 阻燃
剂 ，即添加 型阻燃环氧 树脂 ；另一 种是采用 含有 卤
燃 烧后 材 料 的表面 形貌 和 结构 分析 采用 Ｘ Ｌ ３ ０
白色的保护 层 ，而纯环 氧树脂却 不存在 。我们 又通
科技成果——阻燃剂中间体DOPO
科技成果——阻燃剂中间体DOPO 成果简介
9,10-二氢-9-氧杂-10-磷杂菲-10-氧化物（DOPO）是新型环保型阻燃剂中间体，是目前国外阻燃剂研究的热点。
由DOPO合成的阻燃剂具有高效的阻燃性，无烟无毒，由于P-C键存在，化学稳定性好，耐水，能永久阻燃且不迁移，在提高高分子材料的阻燃性、热稳定性和有机溶解性的同时保持或仅部分改变高分子材料的机械等其他性能。
DOPO能对线性聚酯、聚酰胺、环氧树脂、聚氨酯等多种高分子材料进行阻燃处理以及聚乙烯醇等高分子材料化学改性。
可广泛用于纺织以及电子设备用塑料、铜衬里压层、电路板等高新科技材料和光敏材料、发光材料等功能高分子材料阻燃。
而且DOPO的一些衍生物可在聚合物中起发色团作用，能发出蓝光，因此DOPO衍生物也可用作于有机发光材料的母体。
项目具有广阔的应用和市场前景。
技术指标
邻苯基苯酚消耗为0.9t/t；
产品熔点不低于114ºC；
金属离子含量符合电子化学品的要求。
项目水平国内领先
成熟程度中试
合作方式
合作开发、专利许可、技术转让、技术入股。
环保无卤阻燃剂DOPO
环保无卤阻燃剂DOPO、ODOPB阻燃剂DOPO、ODOPB的应用SUMITOMO BAKLITE CO LTD(SUMB）公司在无卤线性酚醛树脂中加入DOPO(HCA)，得到阻燃性好的无卤覆铜板用胶液体系，并申请了专利。
该公司还在上述配方上做出了改进，得到了性能更优异的覆铜板，在原有线性酚醛环氧树脂中加入三嗪改性线性酚醛树脂，还加入了DOPO(HCA)和三苯基氧化磷两种含磷化合物，得到含磷1.9%、含氮1.6％的胶液。
所制得的覆铜板阻燃性达到UL94V-0级，耐焊性达到288℃/120s，剥离强度为1.4N/cm，耐酸碱性好。
日本MATSUSHITA ELECTRIC WORKS LTD公司在胶液体系中引入反应型磷酸酯ODOPB(HQ)制得无卤FR-4覆铜板。
其1.2％磷含量的胶液体的配方是：树脂体系：环氧树脂YX4000(50)、环氧树脂Epicoat828(5)、环氧树脂N-70(43)、ODOPB(HQ)(羟基值162、磷含量9.6％)(14.7)溶剂：甲乙酮（30）和甲氧基丙醇（30）固化体系：双氰二胺（4.83）和2－乙基－4－甲基咪唑（0.06）溶于N,N－二甲基甲酰胺（32.6）填料：CL-303（氢氧化铝）（53）和CX-KS4（微高岭粘土）（41.1）另据资料介绍：DOPO/F51（质量比0.4）、在160－165℃反应2.5h可得含磷树脂。
DOPO与环氧树脂E-51(含磷2％)在125℃反应8H可得产品，添加三环氧基缩水甘油醚（TGIC）2.5－10%性能较好。
3-HPP聚酯用反应型阻燃剂CEPPA化学名称: 3-羟基苯基磷酰丙酸(ceppa,3-hpp)、羟基苯膦酰丙酸、羟基丙酸基苯膦酰或2-羧基乙基（苯基）次膦酸简称：3－HPP、TC-HPA CAS No.:14657-64-8分子式：C9H11O4P 分子量：214.16英文名称:3-(hydroxyphenylphosphinyl)-propanoic acid应用：聚酯、纺织等的永久阻燃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DOPO型无卤阻燃环氧树脂体系研究环氧树脂以其优异的综合性能广泛应用于国民经济的各个领域，尤其在电子电气领域，已成为目前最为重要的电子化学材料之一。
然而它又是一种易于燃烧的材料，所以对于提高其阻燃性能的研究一直是国内外研究者关注的热点。
随着人们对于环境保护和人体健康的重视，对电子电气又提出了无卤化的要求，如何得到无卤、低毒、少烟、高效的阻燃剂成为人们关注的重点。
其中最引人注目的是关于9，10-二氢-9-氧杂-10-磷杂菲-10-氧化物(DOPO)及其衍生物的研究。
DOPO作为一种有机磷酸酯类化合物，其结构中含有活泼的O=P-H键，对烯基、环氧键和羰基具有很高的加成活性，可反应生成多种衍生物[1]。
DOPO衍生物具有活性基团，既可以作为固化剂参与基体树脂固化，也可以通过向其引入环氧基制备本质阻燃环氧树脂。
由于是通过化学反应将磷原子嵌入分子链中构成新的分子整体，所以它能在提高环氧树脂的阻燃性、热稳定性和有机溶解性的同时，对环氧树脂的机械性能的恶化影响较小。
而且近些年众多研究表明[2-5]，DO-PO及其衍生物作为一种新型环保阻燃剂，除了具有无卤、低毒、无烟等特点，还具有很高的阻燃效率。
环氧树脂体系中磷含量低于2%时即可达到UL-94V-0阻燃级别，而卤素含量需达到9%~23%才能达到同样效果。
因此，无论从环境保护要求还是降低成本来看，DOPO类阻燃体系都具有很大的优势，其市场前景广阔，意义重大。
笔者对近年来国内外关于DOPO型无卤阻燃环氧树脂体系研究的新成果进行了综述，并对DOPO型环氧树脂体系研究的前景进行了展望。
1·非反应型DOPO基环氧树脂阻燃剂非反应型DOPO基环氧树脂阻燃剂通常为DOPO与具有活性基团的化合物直接反应得到含磷化合物，该类化合物具有单位含磷量较高，达到阻燃要求时所需添加量较小的优点。
AltstadtV等[4]分别采用3种非反应型DOPO基化合物(DOP-Et，DOP-Et，DOP-Gly)作为双酚A环氧树脂/4，4’-二氨基二苯砜体系的阻燃剂，研究发现这些DOPO基阻燃剂的添加对体系的玻璃化转变温度(Tg)和力学性能没有造成显著影响，当磷含量为2%时即可使体系达到UL-94V-0级别。
SchartelB等[5]将DOP-Et和DOP-Cyan作为阻燃剂添加到以碳纤维(CF)增强的双酚A环氧树脂(DGEBA)体系中。
研究表明，两者均能够有效地提高DGEBA/CF体系的阻燃性能，在磷含量为2%左右时，DGEBA/CF/DOP-Et和DGEBA/CF/DOP-Cyan体系的LOI值分别为44和48，UL-94级别分别为V-1和V-0，而且此时复合材料的机械性能没有明显恶化。
DringM等[6]合成了一系列新型DOPO基衍生物，并将它们用于环氧酚醛树脂/双氰胺(DEN438/DICY)体系的阻燃研究中。
实验结果表明，其中有两种N取代的DOPO衍生物DDM-(DOP)2和DDM-(DOP)2-S对DEN438/DICY体系具有优异的阻燃效果，体系中的磷含量接近1%即可达到UL-94V-0级，而且Tg仍能保持在纯DEN438/DICY体系的水平，这种特性在非反应型阻燃添加剂里并不常见。
他们认为DDM-(DOP)2和DDM-(DOP)2-S有望在对Tg要求较高的印刷电路板中得到应用。
DingJP等[7]利用二乙烯基硅氧烷和DOPO合成了两种新型环氧树脂阻燃添加剂，并将他们用于邻甲酚醛树脂(CNE)中制得无卤阻燃环氧树脂。
研究表明，含有阻燃剂的体系的机械性能、热稳定性和阻燃性能相比不含阻燃剂的体系均有提高，尤其是当磷含量为2%时，体系的LOI值可达32-33，并能够达到UL-94的V-0级。
刘伟区等[8]针对DOPO的引入可能导致基础树脂的Tg降低的问题，采用DOPO和多面体低聚硅氧烷合成了新型环氧树脂改性剂—含磷环氧硅氧烷(DPS)。
研究表明，与纯E-54/DDM 体系和以DOPO改性的E-54/DDM/DOPO体系相比，经DPS改性的E-54/DDM/DPS体系具更高的Tg、热稳定性、拉伸强度和LOI值。
他们的工作提供了一种新的方便制备具有优异性能的无卤阻燃环氧树脂电子材料的方法。
胡源等[9]在专利中介绍了一种侧基为DOPO的聚合型含磷阻燃剂，该阻燃剂制备方法简单易行，所得产物含磷量高，具有很好的膨胀成炭性。
在阻燃环氧树脂时，其极限氧指数有较大幅度提高，可达到UL-94V-0级。
该阻燃剂克服了现有小分子磷系阻燃剂热分解温度低、与聚合物基体相容性差、易迁移等问题。
2·DOPO型环氧树脂固化剂DOPO型环氧树脂固化剂作为反应型阻燃剂的一种，在使用中能够同时起到固化和阻燃的功效，对于降低添加剂对体系的机械性能的负面影响有着显著效果，已成为本质阻燃环氧树脂的一个研究热点。
LinCH等[2，3，10-11]近年来合成了多种三官能团含磷固化剂(Dopotriol等)，并将它们分别用于固化DGEBA、二环戊二烯环氧树脂HP-7200和邻甲基酚醛树脂CNE。
研究表明，与其他DOPO基阻燃剂不同的是，这些固化后的材料均具有较高的Tg，以及较低的热膨胀系数和优异的阻燃性能。
其中含Dopotriol的环氧树脂固化物的Tg随着磷含量的增加而升高，为145~159℃，远高于DGEBA/PN体系的138℃，其阻燃性能也随磷含量的增加而增强，当磷含量为1·87%时即可达到UL-94V-0级;而其他固化体系在较低的磷含量下，均能满足UL-94V-0级阻燃要求。
随后，该课题组又在Dopotriol基础上研制了阻燃苯并口恶嗪Dopot-m，并将其分别与苯并口恶嗪(F-a)和双酚A环氧树脂(DGEBA)共聚，发现F-a/Dopot-m共聚物的热稳定性和阻燃性能随着Dopot-m含量的增加而提高，该体系的Tg达到了199~242℃，氮气下800℃时的残炭率为54%~69%，当磷含量为1·42%时即可达到UL-94V-0级;DGEBA/Dopot-m的Tg最高可达252℃，5%分解温度最高可达351℃。
所有这些特性可归因于酚羟基与环氧基的反应而增加了体系的交联密度。
Cád izV等[12]以含磷二胺2DOPO-A固化DGEBA，通过与DGEBA/DDM体系相比较，DGEBA/2DOPO-A体系具有较好的热稳定性和阻燃性能，当磷含量为4·5%时，LOI值为33·2，氮气下700℃残炭率为22%。
DringM等[13-14]通过向DOPO的骨架苯环上引入胺基的方法合成了一种新型二胺基反应型阻燃剂。
研究发现，胺基的引入改变了芳环的结构，使固化剂在环氧树脂中的溶解性得到了较大提高。
与以DDS为固化剂的DGEBA体系相比，含该阻燃剂的DGEBA体系的阻燃性能也得到了很大提高，相比DGEBA/DDS体系，LOI提高了13%;在碳纤维增强复合材料中，较DGEBA/DDS体系LOI提高17%，UL-94测试从HB提高到V-1级。
同时，体系的断裂韧性以及断裂模量、层间剥离强度、弯曲性能和层间剪切强度均没有明显恶化。
他们还从热分解机制方面对该二胺基阻燃剂和非反应型DOPO衍生物阻燃体系进行了研究，他们发现，含二胺基阻燃剂的环氧树脂的热解过程分为两步，其大部分磷元素留在了固相增加了残余量，而非反应型的DOPO衍生物中的磷元素热解挥发到了气相中。
他们提出将该二胺基阻燃剂与非反应型含磷固化剂配合使用，可以使复合材料在改进其加工性能的同时又满足较好的综合性能。
HwangHJ等[15]报道了烯丙基DOPO衍生物Allyl-DO-PO通过共聚反应改性低分子量的热交联树脂的研究。
研究表明，Allyl-DOPO的引入有效地提高了聚合物的阻燃性能，当磷含量为1·35%时即可达到UL-94V-0级。
唐安斌等[16]在专利中以DOPO和三聚氰胺合成了一种含均三嗪结构氧杂膦菲阻燃性化合物，该化合物热稳定性好，阻燃效率高，可作为反应型阻燃剂用于环氧树脂、聚氨酯等热固性树脂的阻燃。
在应用于环氧树脂绝缘层压板的实例中，该化合物的添加量为15%，磷含量1·3%左右，即可达到UL-94V-0级，LOI值高达34·2。
3·DOPO型无卤阻燃环氧树脂DOPO型无卤阻燃环氧树脂多是通过DOPO及其衍生物上的活性基团对现有环氧树脂进行改性，将DOPO基引入环氧树脂分子结构中，从而得到新型高性能含磷环氧树脂。
CádizV等[17]合成了一种含磷脂肪酸二环氧基化合物，然后分别使用DDM和含磷二氨BAMPO对其进行固化。
研究表明，两体系均具有良好的热稳定性和阻燃性能，体系磷含量分别为3·9%和5·7%时，极限氧指数LOI值分别为31和32。
DringM等[18]合成了两种DOPO衍生物DOPO-OH和DOPO-CH2OH，然后分别以不同比例与环氧酚醛树脂DEN438反应制得两种阻燃环氧树脂，采用DDM固化。
实验表明，两种复合材料在磷含量为0·81%~1·66%时，均可达到UL-94V-0级，它们的LOI值为31·6~39·2，同时它们的Tg也都在185℃左右，具有很好的应用前景。
张兴宏等[19]以DOPO与环氧酚醛树脂EPN合成了含磷环氧树脂(EPN-D)，然后按不同配比与一种含氮环氧树脂(XT)混合，再以双氰胺固化。
研究表明，当XT/EPN-D的质量比为1时，材料的综合性能最好，具有较高的Tg(138℃)、良好的热稳定性，以及较好的阻燃性能。
其LOI值为37·4，能够达到UL-94V-0级。
并且他们发现在提高材料的阻燃性能方面，引入的异氰脲酸酯结构与DOPO基团具有明显的P-N协同效应。
胡源等[20]采用含DOPO的含磷三甲氧基甲硅烷(DGTH)和星形聚氨酯丙烯酸酯(SPUA)制备了一系列不同DGTH含量的紫外光固化的膨胀型阻燃树脂。
研究表明，SPUA和DGTH在催化燃烧成炭上具有明显的协同作用。
当SPUA与DGTH的质量比为1·5∶2·5(N∶8·9%;P∶2·7%;Si∶2·4%)时，LOI值最大为41，其600℃的残炭率也达到了33·2%。
HwangHJ等[21]研究了以多种氰酸酯固化剂固化含DOPONQ的高级环氧树脂材料。
研究表明，含有DOPONQ的环氧/氰酸酯树脂体系具有较高的Tg，良好的热稳定性和较低的热膨胀系数，其阻燃性能和残炭率也随着磷含量的增加而提高。
当磷含量为2·0%时，即可达到UL-94V-0级，而且燃烧中不会产生大量的浓烟。
这些优异的性质使含有DOPONQ的环氧/氰酸酯树脂体系在阻燃层压板的实际应用中具有相当的吸引力。
