锚索检测方案
锚索测量方法

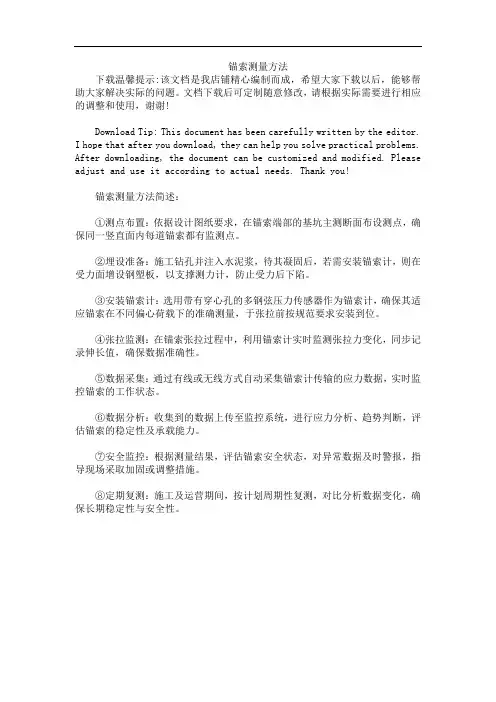

锚索测量方法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor.I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!锚索测量方法简述：①测点布置：依据设计图纸要求，在锚索端部的基坑主测断面布设测点，确保同一竖直面内每道锚索都有监测点。
②埋设准备：施工钻孔并注入水泥浆，待其凝固后，若需安装锚索计，则在受力面增设钢塑板，以支撑测力计，防止受力后下陷。
③安装锚索计：选用带有穿心孔的多钢弦压力传感器作为锚索计，确保其适应锚索在不同偏心荷载下的准确测量，于张拉前按规范要求安装到位。
④张拉监测：在锚索张拉过程中，利用锚索计实时监测张拉力变化，同步记录伸长值，确保数据准确性。
⑤数据采集：通过有线或无线方式自动采集锚索计传输的应力数据，实时监控锚索的工作状态。
⑥数据分析：收集到的数据上传至监控系统，进行应力分析、趋势判断，评估锚索的稳定性及承载能力。
⑦安全监控：根据测量结果，评估锚索安全状态，对异常数据及时警报，指导现场采取加固或调整措施。
⑧定期复测：施工及运营期间，按计划周期性复测，对比分析数据变化，确保长期稳定性与安全性。
锚索长度的检测方法
升拓技术—锚索长度的检测 升拓资料库—X —锚索长度检测的方法01 走进升拓 感受未来 sensing the future锚索长度的检测方法（四川升拓检测技术有限责任公司X ，四川 成都 610045）摘 要：在水利、公路、煤矿、铁道等工程建设项目中，边坡隧道的锚索得到了大量应用，而在具体施工中，锚索长度不足的现象也常常出现，锚索长度的检测方法有哪些？升拓检测技术公司对此研发了岩锚多功能检测仪来完成锚索长度检测。
关键词：锚索长度检测技术，锚索长度检测方法，升拓检测技术，冲击弹性波本检测方法对应标准、规范◇ 中华人民共和国行业标准：锚杆锚固质量无损检测技术规程（JGJ/T182-2009）[S].中华人民共和国住房和城乡建设部;◇ 中华人民共和国电力行业标准：水利水电工程锚杆无损检测规程（DL/T5424-2009）[S]. 中华人民共和国国家能源局。
锚索埋入长度检测方法：反射法在锚索中间的某处的灌浆出现根据不密实现象时，相当于出现材料的不连续性。
这种不连续性可以用机械阻抗来表示。
（一般用z 来表示材料的机械阻抗，CA z ρ=，这里的A 是断面截面积））发生变化的边界面上，传播的弹性波会产生波的反射和透过。
1) 基本理论基础：两种不同媒介垂直入射这是最简单的一种情况，例如在锚杆的底部，锚索与周围岩体之间就存在较大的阻抗差。
此时，激振产生的弹性波的反射可以分析如下：图1 变化的机械阻抗面发生的反射和通过这里，↓1v ，↑1v 表示单元1的粒子的运动速度（入射和反射），↓2v 表示单元2的粒子的运动速度。
在界面上产生弹性波的反射以及通过，可以表示如下：反射波：↓+-↑=121211v z z z z v (1) 透过波：↓+↓=121122v z z z v (2) 此外，反射波和透过波的大小用振幅率来表示。
振幅反射率： 2121||z z z z R +-= (3) 振幅透过率： 2112z z z T +=(4) 弹性波的反射和透过具有如下性质。
锚索检测方案
索检测方案深圳市长筑路桥工程有限公司黄阁坑社区安置用地配套市政工程锚索检测方案编制:审核:审定:深圳市长筑路桥工程有限公司目录一、编制依据 (4)二、工程概况 (4)三、检验措施 (4)四、检测锚杆（索）平面布置图 (5)一、编制依据1、《黄阁坑社区安置用地配套市政工程》（江苏省地质工程勘察院）;2、《建筑边坡工程技术规范》（GB50330-2002）;3、《岩土锚杆（索）技术规程》（CECS22:2005）;4、《锚杆喷射混凝土支护技术规范》（GBJ50086-2001）;5、《混凝土结构设计规范》（GB50010-2002）;6、《砌体结构设计规范》（GB50003-2001）;7、《室外排水设计规范》（GB50014-2006）;二、工程概况本工程由江苏省地质工程勘察院、中国市政工程中南设计研究院进行边坡危险性评估、设计；拟建道路边坡设计里程为K0+000～K0+240右侧边坡及K0+000点东侧道路端头高边坡，边坡长度为300m，最大开挖高度为33m，边坡安全等级为二级，该边坡现状为自然山丘，坡度为20°～30°，地貌单位为丘陵，地面标高为57.08m～126.75m。
基本保持现状坡形，采用锚索+框架梁+绿化，同时做好边坡排水及粱间喷混植草绿化。
三、检测措施1、常规材料检验：施工用的原材料如水泥、钢筋等均按设计规定要求每批进行送检，锚索注浆体强度检验试块的数量按每30根锚索制作一组，抗压强度不低于30MPa，合计应制作水泥净浆试块20组；2、锚索基本试验：锚索验收抗拔试验：检测锚杆有关参数4×7 54×7 54×7 54×7 54×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 54×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5四、检测锚索平面布置图（附图）。
锚杆锚索检测方案

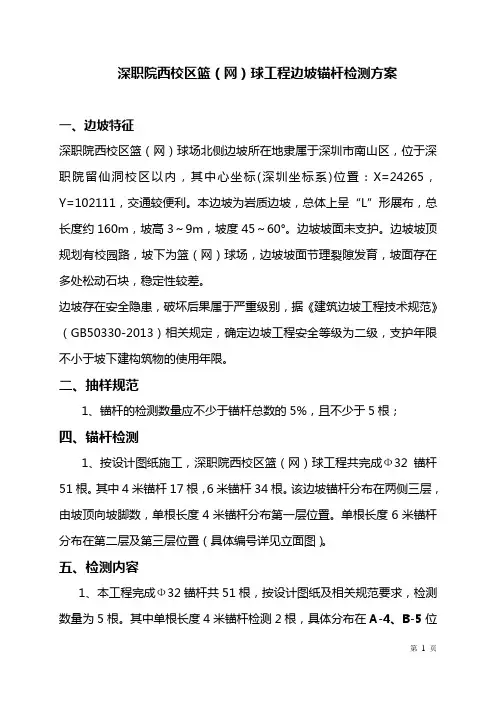

深职院西校区篮（网）球工程边坡锚杆检测方案
一、边坡特征
深职院西校区篮（网）球场北侧边坡所在地隶属于深圳市南山区，位于深职院留仙洞校区以内，其中心坐标(深圳坐标系)位置：X=24265，Y=102111，交通较便利。
本边坡为岩质边坡，总体上呈“L”形展布，总长度约160m，坡高3～9m，坡度45～60°。
边坡坡面未支护。
边坡坡顶规划有校园路，坡下为篮（网）球场，边坡坡面节理裂隙发育，坡面存在多处松动石块，稳定性较差。
边坡存在安全隐患，破坏后果属于严重级别，据《建筑边坡工程技术规范》（GB50330-2013）相关规定，确定边坡工程安全等级为二级，支护年限不小于坡下建构筑物的使用年限。
二、抽样规范
1、锚杆的检测数量应不少于锚杆总数的5%，且不少于5根；
四、锚杆检测
1、按设计图纸施工，深职院西校区篮（网）球工程共完成Ф32锚杆51根。
其中4米锚杆17根，6米锚杆34根。
该边坡锚杆分布在两侧三层，由坡顶向坡脚数，单根长度4米锚杆分布第一层位置。
单根长度6米锚杆分布在第二层及第三层位置（具体编号详见立面图）。
五、检测内容
1、本工程完成Ф32锚杆共51根，按设计图纸及相关规范要求，检测数量为5根。
其中单根长度4米锚杆检测2根，具体分布在A-4、B-5位置。
单根长度6米锚杆检测3根，具体分布在A-11、B-19、B-29位置。
附：锚杆试验编号表
锚杆试验位置立面图。
锚索拉拔试验方案

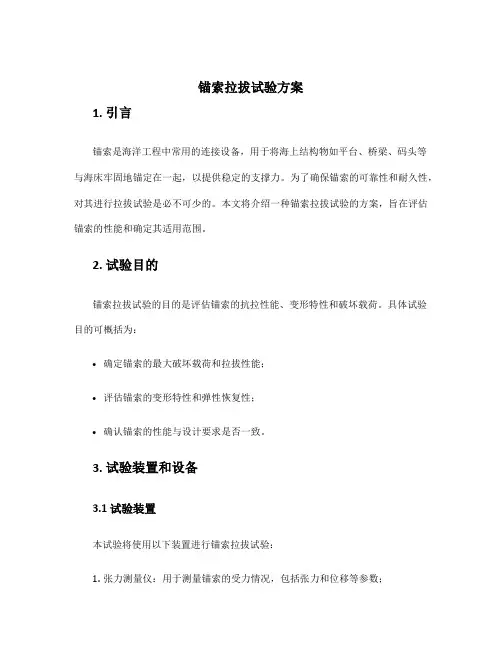

锚索拉拔试验方案1. 引言锚索是海洋工程中常用的连接设备，用于将海上结构物如平台、桥梁、码头等与海床牢固地锚定在一起，以提供稳定的支撑力。
为了确保锚索的可靠性和耐久性，对其进行拉拔试验是必不可少的。
本文将介绍一种锚索拉拔试验的方案，旨在评估锚索的性能和确定其适用范围。
2. 试验目的锚索拉拔试验的目的是评估锚索的抗拉性能、变形特性和破坏载荷。
具体试验目的可概括为：•确定锚索的最大破坏载荷和拉拔性能；•评估锚索的变形特性和弹性恢复性；•确认锚索的性能与设计要求是否一致。
3. 试验装置和设备3.1 试验装置本试验将使用以下装置进行锚索拉拔试验：1.张力测量仪：用于测量锚索的受力情况，包括张力和位移等参数；2.夹具：用于固定锚索的一端，确保试验过程中锚索受力均匀；3.试验机：用于施加拉拔载荷，根据锚索的设计要求和试验标准来选择合适的试验机。
3.2 试验设备为了完成锚索拉拔试验，还需要以下设备：1.夹具固定设备：用于将夹具固定在试验机上，确保夹具与试验机之间的稳定连接；2.数据采集系统：用于记录和分析试验过程中的数据，包括张力、位移、时间等参数；3.电源和控制系统：用于供电和控制试验机和数据采集系统的正常运行。
4. 试验过程4.1 试验准备在进行锚索拉拔试验之前，需要进行以下试验准备工作：1.检查锚索的外观和表面状态，确保其没有明显的损伤和缺陷；2.清洁试验装置和设备，确保其处于正常工作状态；3.根据试验要求，调整试验机的参数和设置。
4.2 试验步骤锚索拉拔试验的具体步骤如下：1.将锚索的一端固定在夹具上，并确保夹具与试验机的连接牢固；2.通过试验机施加初始载荷，逐渐增加锚索的拉拔力，直到达到设计要求的最大载荷；3.在每个加载等级下，记录并测量锚索的张力、位移和时间等参数；4.当锚索的位移达到预定标准或锚索发生破坏时，停止试验；5.分析试验数据，评估锚索的性能和变形特性。
5. 试验结果分析与评价根据锚索拉拔试验的数据和观测结果，进行结果分析和评价。
锚索工程检测方案

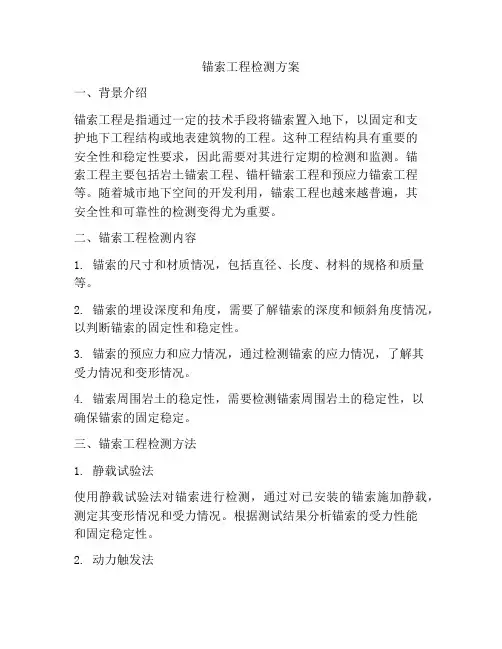

锚索工程检测方案一、背景介绍锚索工程是指通过一定的技术手段将锚索置入地下，以固定和支护地下工程结构或地表建筑物的工程。
这种工程结构具有重要的安全性和稳定性要求，因此需要对其进行定期的检测和监测。
锚索工程主要包括岩土锚索工程、锚杆锚索工程和预应力锚索工程等。
随着城市地下空间的开发利用，锚索工程也越来越普遍，其安全性和可靠性的检测变得尤为重要。
二、锚索工程检测内容1. 锚索的尺寸和材质情况，包括直径、长度、材料的规格和质量等。
2. 锚索的埋设深度和角度，需要了解锚索的深度和倾斜角度情况，以判断锚索的固定性和稳定性。
3. 锚索的预应力和应力情况，通过检测锚索的应力情况，了解其受力情况和变形情况。
4. 锚索周围岩土的稳定性，需要检测锚索周围岩土的稳定性，以确保锚索的固定稳定。
三、锚索工程检测方法1. 静载试验法使用静载试验法对锚索进行检测，通过对已安装的锚索施加静载，测定其变形情况和受力情况。
根据测试结果分析锚索的受力性能和固定稳定性。
2. 动力触发法采用动力触发法对锚索进行检测，使用冲击载荷或振动载荷作用在锚索上，通过对振动响应的测试和分析，了解锚索的应力情况和受力性能。
3. 超声波检测法利用超声波检测仪器对锚索进行超声波检测，通过测试锚索内部的声波传播速度和反射情况，了解锚索的质量和损伤情况。
四、锚索工程检测方案1. 检测前的准备工作对锚索进行周围环境的检查，确保锚索周围的岩土和结构稳定，并进行必要的固定和支撑。
对检测设备进行检查和校准，确保设备的准确度和可靠性。
2. 检测方法的选择根据锚索的具体情况和需要了解的内容，选择适当的检测方法进行测试。
3. 检测数据的采集和分析对锚索进行检测数据的采集和分析，根据测试结果分析锚索的受力性能和固定稳定性，并对测试数据进行记录和保存。
4. 结果的评价和报告基于检测数据和分析结果，提出对锚索工程的改进建议，以保障锚索工程的安全和可靠性。
并撰写检测报告，将检测结果和分析结论进行总结和归档。
试验锚索施工方案
基坑支护工程（试验锚索）施工方案编制：审核：审批：二O一七年六月十三日本次试验锚索施工方案是根据检测单位省建筑工程质量检验测试中心站提供的基坑工程《锚索基本试验方案》并结合现场实际情况编制而成的。
一、试锚基本概况根据锚索基本试验方案，本次试验锚索共计2组6根，其位置选在主楼的东南角区域，即BK轴与B2轴交点东南角区域，每角边各施工一组三根试验锚索。
锚索的基本设计参数与设计方案相同，标高同工程锚索标高。
其基本参数如下：注：锚索自由段长度由锚索基本试验方案确定，表中未注明参数同原设计。
二、试验锚索施工场地本次试验锚索共计2组6根，其位置选在BK轴与B2轴交点东南角区域，受其余工序施工及预应力锚索龄期影响，此次试验锚索施工场地开挖后进行夯实、回填，待预应力锚索龄期达到后再开挖并进行腰梁、张拉、试验等施工工序。
受预应力锚索施工场地需求影响，本次基坑开挖尺寸为沿东南拐角点分别向北、西各延伸10m长，锚索工作场地宽10m，进行放坡开外，放坡比例为1： 1。
待预应力锚索成孔、注浆结束后进行回填、夯实，详见试锚施工场地开挖尺寸图。
三、预应力锚索施工工艺1、本此试验锚索设计特点(1)锚索水平间距为1500mm，锚索直径200mm，采用15.24mm 入2,1860级有粘结钢绞线。
(2)SM1、SM2、SM3采用全程套管跟进成孔，SM4、SM5、SM6采用普通锚杆钻机成孔，二次注浆，浆液为32.5纯水泥浆，水灰比为0.45—0.50,二次注浆压力不小于2.5Mpa,每米注浆水泥用量不小于 105kg。
(3)锚索腰梁采用2根36C#槽钢，垫板为250X250钢板，厚20mm,锚具、夹具为OVM15(4)本次试验锚索最大加载量为833.3KN,施加应力较大，故依据《锚索基本试验方案》槽钢之间应架设支垫，支垫依据《锚索基本试验方案》并现场计量。
2、施工方法2.1成孔成孔采用全程套管跟进锚索钻机成孔和普通锚杆钻机成孔两种成孔方式。
锚索检测方案
精心整理深圳市长筑路桥工程有限公司黄阁坑社区安置用地配套市政工程锚索检测方案编制:审核:审定:深圳市长筑路桥工程有限公司目录一、二、三、四、一、1; 234567、《室外排水设计规范》（GB50014-2006）;二、工程概况本工程由江苏省地质工程勘察院、中国市政工程中南设计研究院进行边坡危险性评估、设计；拟建道路边坡设计里程为K0+000～K0+240右侧边坡及K0+000点东侧道路端头高边坡，边坡长度为300m，最大开挖高度为33m，边坡安全等级为二级，该边坡现状为自然山丘，坡度为20°～30°，地貌单位为丘陵，地面标高为57.08m～126.75m。
基本保持现状坡形，采用锚索+框架梁+绿化，同时做好边坡排水及检测锚杆有关参数4×7 54×7 54×7 54×7 54×7 54×7 54×7 54×7 54×7 54×7 54×7 54×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 54×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5。
锚索检测内容
锚索检测内容
锚索检测主要包括以下内容：
1. 锚索的承载力检测：包括抗拉拔承载力、屈服力、弹性模量等，以确保锚索能够满足设计要求，提供足够的承载能力。
2. 锚索的防腐性能检测：检测锚索的防腐性能，以确保锚索在使用过程中不会受到腐蚀，从而保证其长期稳定性。
3. 锚索的施工工艺检测：检测锚索的施工工艺，包括锚索的安装、注浆等，以确保施工符合规范要求，提高锚索的施工质量。
4. 锚索的监控检测：对锚索的工作状态进行实时监控，及时发现锚索的异常情况，采取相应的措施进行处理，确保结构安全。
通过以上检测，可以全面评估锚索的性能和质量，为工程的安全性和稳定性提供保障。
高新COLOUR SUN项目锚索检测方案
高新COLOUR SUN项目基坑支护工程锚索检测方案编写：审核：审批：陕西省建筑工程质量检测中心有限公司二零二零年五月七日高新COLOUR SUN项目基坑支护工程锚索检测方案一、工程概况富铭国际位于西安市高新区科技三路，东临沣惠南路。
场地内已有三层锚索，其中第一层锚索施工时间为2015年，第二层锚索施工时间为2018年，第三层锚索施工时间为2019年，由于基坑施工时间过长，已经超过原设计支护周期12个月，固要对基坑进行加固。
为了了解锚索现状以及给加固设计提供依据，现拟对已施工锚索以及新增部分锚索进行检测，检测锚索抗拔承载力是否满足设计要求。
二、工程地质条件2.1、根据已有勘察资料，拟建场地地面下25m深度范围内，地基土主要由填土、黄土状土、古土壤、粉质粘土及砂土组成。
根据钻探结果、原位测试和土分析结果将地基土分为11层，现对其由上至下分层描述如下:ml:杂色，松散。
含砖瓦碎屑及水泥碎块，表层为0.20m的水泥地面。
（1）素填土①Q4厚度0.40~6.00m,层底标高402.29~407.59m。
a1:黄褐色，可塑为主。
具大孔、虫孔，含植物根系、氧化铁条纹、(2)黄土状土②Q4蜗牛壳残片等。
具湿陷性。
该层层位较稳定，在场地内普遍分布。
厚度1.40~7.50m，层底埋深6.00~8.50m,层底标高399. 79 ~402.22m。
al:褐黄色，可塑为主。
具大孔、虫孔，含植物根系、氧化铁条纹、(3)黄土状土③Q4蜗牛壳残片等。
该层在场地南部地段缺失。
厚度2. 80~5.00m,层底埋深9.50~11.50m，层底标高394.66~396.39m。
2el:棕红色，可塑为主。
具针孔、虫孔，含多量钙质薄膜和钙质结核，(4)古土壤④Q3团粒结构。
该层层位较稳定，在场地内普遍分布。
厚度1.30~4.60m,层底埋深11.90~13.50m,层底标高394.66~396.39m。
1al:黄褐色，可塑为主。
含铁锰质氧化物、钙质结核、蜗牛壳碎片，(5)粉质粘土⑤Q3少量砂粒，云母片等。
高边坡锚索长度及密实度检测技术方案
高边坡锚索长度及密实度检测技术方案
（1）现状
高边坡锚索施工缺陷主要在于：钻孔深度未达到设计孔深；锚索组装锚固段+自由端+外露张拉段不符合设计要求；注浆不密实；锚索预应力张拉未达到要求有效预应力值；
（2）现有测试方案难点及解决方法
高边坡锚索长度及密实度检测采用反射波法，即根据识别入射波信号遇到锚索底部的反射信号计算锚索长度，再根据锚索反射波能量大小与入射波能量大小比值计算得到锚索密实度。
现有检测技术难点在于锚索的长度较长，能量衰减大，底部反射信号难以识别。
因此，需要检测出高边坡长度及密实度需要从两方面入手：
1、检测设备的硬件水平：
由于锚索长度较长，信号衰减很快，因此，底部信号是非常微弱，传感器的频响范围要足够，灵敏度高，仪器主机对信号的处理能力要强，能够滤掉杂波信号，对需要识别的底部信号能够放大；
2、激振信号：
震源信号应采用低频信号，高频信号衰减快，难以到达锚索底部，常采用不锈钢锤或者特制的激振锥。
（3）测试原理；
锚索长度及灌浆密实度测试，主要利用弹性波的反射特性、频率变化特性、波形对比及衰减特性；通过弹性波的反射时间及对应波速可检测出锚索长度，通过波形对比及衰减特性可确定锚索灌浆密实度。
检测原理示意图
（4）工程案例；。
锚杆锚索检测操作方法
锚杆锚索检测操作方法锚杆锚索检测是岩土工程中非常重要的一项工作，它的主要目的是为了确保锚杆锚索的使用安全性和稳定性。
下面将介绍一种常见的锚杆锚索检测操作方法。
一、检测前准备工作1.了解锚杆锚索的基本情况：在进行锚杆锚索的检测工作之前，需要了解锚杆锚索的基本情况，包括锚杆锚索的材质、直径、长度、设计承载力等信息。
2.确定检测方案：根据锚杆锚索的具体情况和实际需求，确定检测方案，包括选择合适的检测仪器、测点布置方案等。
3.安全措施：在进行锚杆锚索检测前，需要做好安全措施，确保检测人员和设备的安全。
特别是在施工现场，需要注意施工现场的安全防护工作。
二、检测步骤1.测点布置：根据确定的检测方案，将测点布置在锚杆锚索的预定位置。
一般情况下，测点需要均匀分布在锚杆锚索的周围，以获取全面准确的检测数据。
2.仪器调试：根据选择的检测仪器，进行仪器调试，并确保仪器的正常运行状态。
3.检测操作：将已调试好的检测仪器按照测点布置方案依次安装在各个测点上，进行锚杆锚索的检测操作。
一般情况下，检测仪器会通过不同的原理来检测锚杆锚索的拉力、变形等参数。
4.数据采集：在进行锚杆锚索的检测过程中，检测仪器会实时采集数据，包括锚杆锚索的拉力、变形等参数。
检测人员需要及时记录这些数据，并做好标注。
5.数据分析：将采集到的数据进行分析，根据分析结果来评估锚杆锚索的使用状态和安全性。
数据分析的结果将直接影响着后续的维护和使用工作。
6.报告编制：根据数据分析的结果，编制锚杆锚索检测报告，对锚杆锚索的使用状态和安全性进行评估，并提出相应的建议和措施。
三、注意事项1.在进行锚杆锚索检测时，需要注意检测仪器的精度和准确性，确保检测数据的可靠性。
2.在进行锚杆锚索检测时，需要根据锚杆锚索的具体情况选择合适的检测方法和仪器，以获取准确的检测数据。
3.在进行锚杆锚索检测时，需要做好安全防护工作，确保检测人员和设备的安全。
4.根据锚杆锚索的使用状态和实际需求，可以定期开展检测工作，以确保锚杆锚索的长期安全稳定使用。
锚索拉拔试验报告
锚索拉拔试验报告一、引言锚索拉拔试验是一种常用的地质工程试验方法，用于评估锚索的锚固性能和稳定性。
本报告旨在对一次锚索拉拔试验进行详细描述，以便全面了解试验过程和结果。
二、试验背景本次试验是在某大桥施工现场进行的，旨在评估锚索在桥梁结构中的承载能力和稳定性。
试验选取的锚索是由高强度钢丝绳组成，具有良好的抗拉性能和耐久性。
三、试验设备和方法1. 设备：试验中使用的设备包括拉拔机、传感器、数据采集系统等。
2. 方法：首先，将拉拔机与锚索连接，并通过传感器实时监测拉拔力。
然后，逐渐增加拉拔力，直到锚索发生破坏或达到预定的拉拔力。
四、试验过程1. 开始拉拔：在试验开始前，记录下锚索的初始长度和预设的拉拔力。
然后，通过拉拔机逐渐增加拉拔力，并记录下每个阶段的拉拔力和相应的位移。
2. 监测数据采集：通过传感器实时监测拉拔力，并将数据传输到数据采集系统中。
同时，记录下拉拔机的操作情况和试验过程中的任何异常情况。
3. 达到预定拉拔力：根据试验要求和设计规范，逐渐增加拉拔力，直到锚索达到预定的拉拔力。
同时，记录下达到预定拉拔力时的位移和拉拔力。
4. 结束试验：试验结束后，记录下最终的拉拔力和位移，并将试验设备和传感器拆除。
五、试验结果通过试验数据的分析和处理，得到以下结果：1. 锚索的拉拔力与位移关系曲线：根据试验数据绘制拉拔力与位移的关系曲线，以评估锚索的拉拔性能。
2. 锚索的破坏形态：根据试验过程中观察到的情况，描述锚索破坏的形态和位置，以评估锚索的稳定性。
六、分析和讨论根据试验结果和相关理论知识，进行以下分析和讨论：1. 锚索的承载能力：通过分析试验结果，评估锚索的承载能力是否满足设计要求和工程需求。
2. 锚索的稳定性：根据试验结果和破坏形态，评估锚索在不同工况下的稳定性和可靠性。
七、结论根据试验结果和分析讨论，得出以下结论：1. 锚索的拉拔力与位移关系符合设计要求，并满足相关规范和标准。
2. 锚索在试验过程中表现出较好的稳定性和承载能力，能够满足工程需求。
锚杆(锚索)无损检测监测和分析办法
锚杆（锚索）无损检测管理制度第一章总则第一条为了提升锚杆、锚索施工质量，加强锚杆（锚索）无损检测管理，依照《锚杆质量无损检测技术规程（JGJ/T182-2009）》和《锚杆喷射混凝土支护技术规范（GB50086-2001）》制定此制度。
第二章组织与职责第二条组织机构与职责为确保锚杆（锚索）无损检测工作的顺利开展，成立锚杆（锚索）无损检测领导小组。
具体领导机构如下：组长：（总工程师）副组长：（生产办主任）（生产办副主任）成员：（掘进队技术队长）（采煤队技术队长）（准备队技术队长）（生产办技术员）（生产办技术员）（生产办技术员）小组下设办公室，办公室设在生产技术办公室，此办公室为锚杆（锚索）无损检测日常管理机构，生产办主任兼任办公室主任。
组长职责：全面领导锚杆无损检测工作。
组织制定检测办法，督促各队组开展检测工作。
副组长职责：（一）在组长的领导下，组织开展检测。
（二）及时向组长汇报工作中发现的问题及工作进展情况。
（三）组织分析检测数据，提出指导建议。
（四）协调测试各项工作，检查小组成员工作的完成情况，督促工作进度，检查无损检测结果。
成员职责：（一）负责开展无损检测记录、分析、总结。
（二）负责设备维修、维护、使用管理。
第三章锚杆（锚索）无损检测管理区域划分第三条各队组负责对本队所施工锚杆、锚索的检测工作。
第四章锚杆无损检测仪使用方法及要求第四条锚杆(锚索)无损检测方法：锚杆直径φ18mm/φ20mm，锚索直径为φ17.8mm；锚杆整体长度为1800mm～2500mm，锚索整体长度为3000mm～8000mm，要求激发产生的信号频率高，激发时采用偏心金属小锤敲击锚杆（锚索）端头，力度要轻，以免钢筋产生共振。
安装方式如图1所示。
主机信号采集时，采样率设置为500KHz，滤波带宽设置为500Hz～10KHz。
图1 锚杆、锚索检测示意图第五条锚杆（锚索）无损检测仪使用注意事项：（一）本仪器为精密电子仪器设备，使用过程中一定要注意防护，轻拿轻放，否则容易损坏，影响正常使用。
锚索试验方案
厦门轨道交通1号线董任站南侧地块（±0.00以下部分）配套项目锚索基本试验方案江西建工第一建筑有限责任公司2016年10月1.工程概况厦门轨道交通1号线董任站南侧地块（±0.00以下部分）配套项目，场地位于厦门市集美区。
施工场地整平标高分别为黄海高程3.0m、4.0m（见平面图及剖面图）。
本工程主要由两层地下室组成，底板垫层底标高为黄海高程-5.90m 和-6.4m,挖深为8.9m和9.4m；北侧和西南侧小范围区域由一层地下室组成，底板垫层底标高为黄海高程-3.40m和-2.80m，挖深为6.4m和5.8m，基坑周长约697m，基坑面积约2.39万m2。
本工程基坑侧壁安全等级为一级，侧壁安全系数为 1.10。
本支护结构安全保证时间为基坑开挖后12个月。
采用止水帷幕结合集水明排方式控制基坑内地下水位。
基坑南侧与地铁工程接入口采用双排桩支护，临地铁区域采用灌注桩+斜撑支护，其他区域采用灌注桩+预应力锚索支护。
坑内地下室分界处采用自然放坡临时支护。
基坑采用桩间双重管高压旋喷桩作止水、止泥帷幕，桩间设喷射混凝土面层。
1.1 工程地质条件场地基坑支护范围内的岩土层分布及性质描述主要为：1-1杂填土地（Q4ml）：灰黄色、灰褐色，稍湿、松散，主要由碎砖、碎石、生活垃圾及粘性土组成，含少量角砾及建筑垃圾，近期堆填，未经专门压实处理，尚未完成自重固结，密实度及均匀性差，呈松散状，具明显湿陷性，高压缩性。
分布于场地表层，力学强度低，密度及均匀性极差。
2-2淤泥质粘土（Q4l）：灰黑色软塑；成分以粘粒为主、含少量砂粒；切面有光泽、干强度高、高韧性、无摇振反应，粘性较好，具高等压缩性。
分布于场地表层，全场大部分钻孔有分布，据访问，该场地原来为鱼塘，该层为鱼塘底部的沉积物。
天然含水量w=50.00%，工程力学性能差。
3-1粉质粘土（Q4al+p1）：浅黄色；可塑；成份以粘粉粒为主、含少量砂粒；切面稍有光泽、干强度中等、韧性中等、无摇振反应，粘性较好，具中高等压缩性。
锚杆检测方案
长龙花园后边坡治理工程锚杆(锚索)检测方案二〇一二年十月二十六日长龙花园后边坡治理工程锚杆(锚索)检测方案1、方案编制依据此次检测方案主要依据以下文件和规范进行：1、长龙花园后边坡治理工程(A、B区)设计说明及有关图纸；2、长龙花园后边坡治理工程(A、B区)施工资料；3、《建筑边坡工程技术规范》(GB 50330—2002) ；4、广东省标准《建筑地基基础检测规范》(DBJ 15-60-2008)。
2、主要仪器设备2.1 仪器：采用100t、50t的锚杆拉力计，游标卡尺；2.2 仪器的技术要求：A.仪器须具有产品合格证，并具有定期校验的计量检定证书；B.张拉装置(锚杆拉力计及穿心千斤顶精确到1kN)；C.位移测量器(游标卡尺精确到0.01mm)。
3、现场检测3.1 抽样频数基本试验：每种锚杆数量均不应少于3根。
验收试验：取每种类型锚杆总数的5%(自由段位于Ⅰ、Ⅱ、或Ⅲ类岩石内时取总数的3%),且均不得少于5根。
3.2测试标准：根据《建筑边坡工程技术规范》(GB 50330—2002)有关检验要求进行测试。
3.3测试方法：用张拉装置对锚杆进行逐级荷载或卸载，并用位移测量器立即测读变形量；在每次加、卸荷时间内应测读锚头位移二次,连续二次测读的变形量：岩石锚杆均小于0.01mm,砂质土、硬粘性土锚杆小于0.1mm时,可施加下一级荷载。
具体加、卸荷等级、测读间隔时间宜按下表确定。
表1 锚杆基本试验循加卸荷等级与位移观测间隔时间表2 锚杆验收试验加卸荷等级与位移观测时间。
说明：其中Nu为设计轴向拉力。
4、判定标准及一般规定A、基本试验：1、基本试验时最大的试验荷载不宜超过锚杆杆体承载力标准值的0.9倍；2、锚杆弹性变形不应小于自由段长度变形计算值的80%,且不应大于自由段与1/2锚固段长度之和理论弹性变形计算值；3、锚杆试验中出现下列情况之一时可视为破坏,应终止加载:a锚头位移不收敛,锚固体从岩土层中拔出或锚杆从锚固体中拔出；b锚头总位移量超过设计允许值；c上层锚杆试验中后一级荷载产生的锚头位移增量,超过上一级荷载位移增量的2倍；4、锚杆极限承载力基本值取破坏荷载前一级的荷载值；在最大试验荷载作用下未达到3规定的破坏标准时,锚杆极限承载力取最大荷载值为基本值；5、当锚杆试验数量为3根时,各根极限承载力值的最大差值小于30%时,取最小值作为锚杆的极限承载力标准值；若最大差值超过30%,应增加试验数量,按95%的保证率计算锚杆极限承载力标准值。
