建筑工程制图课件_第五章_建筑形体的表达方案
基本视图
在实际工作中，为了合理地利用图纸可以将各 个视图的位置进行配置。此时，每个视图均应标注 图名。
二、镜像视图
在房屋建筑图中，有些建筑物，如梁、柱在楼板的下面。 其平面图，用虚线画出，图形显得杂乱，会给读图带来不便。 如果把镜面放在物体的下面，代替水平投影面，梁、柱等在 镜面中反射得到的图像，称为镜像视图。图名为“平面图 （镜像）”，
画半剖面图时注意事项：
(4)对于同一图形来说，所有剖面图的建筑材料图例要 一致。
细材点料划图线例
3. 局部剖面图
当形体某一局部的内部形状需要表达，但又没必要作全剖 或不适合作半剖时，可以保留原投影图的大部分，用剖切平 面将形体的局部剖切开而得到的剖面图称为局部剖面图。
全剖面图
局部 剖面图
杯形基础的局部剖面图
平面图
(H)
左侧立面图 (W)
背立面图 (V1)
底面图
(H1)
右侧立面图 (W1)
用正六面体的 六个面作为六个投 影面，称为基本投 影面。将物体置于 六面体中间，分别 在各投影面上获得 的正投影，称基本 视图 。
六个投影面展开时，规定正投影面不动，其余各投 影面按图示的方向，展开到正投影面所在的平面上。
构件的分部画法
绘制同一个构件，如幅面位置不够，可分成几个部分绘制， 并以连接符号表示相连。连接符号用折断线表示需连接的部位， 并以折断线两端靠图样一侧用大写拉丁字母表示连接编号。两 个被连接的图样，必须用相同的字母编号，如图所示。
构件局部不同的画法
当两个构配件仅部分不相同时，则可在完整地画出一个后， 另一个只画不相同部分，但应在两个构配件的相同部分与不同 部分的分界处，分别绘制连接符号。两个连接符号应对准在同 一线上，如图所示。
建筑形体的常用表达方法(PPT57页)
图5.23 重合断面图的画法
图5.24 墙面装饰断面图
5.3.3.3 中断断面
对于单一的长杆件，也可以在杆件投影图的某 一处用折断线断开，然后将断面图画于其中，不画 剖切符号，如图5.25的木材断面图。
图5.26是钢屋架大样图，该图通常采用中断断面 图的形式表达各弦杆的形状和规格。
中断断面图的轮廓线也为粗实线，图名沿用原 图名。

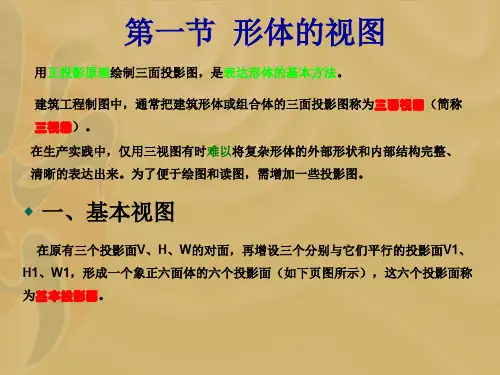

在水平投影面对面增加的投影面用H1表示，其 上投影图为底面图；在正立投影面对面增加的投影 面用V1表示，其上投影图为背立面图；在左侧立面 对面增加的投影面用W1表示，其上投影图称为右立 面图。如图5.1所示。
以上六个投影图称为形体的基本视图，六个投 影图的展开方法如图5.1所示。
如将这六个视图放在一张图纸上，各视图的位 置宜按图5.2所示的顺序排列。
图5.25 中断断面的画法
图5.26 中断断面在钢屋架施工图中的应用
5.4 建筑形体的简化画法
5.4.1 对称形体的省略画法
当形体对称时，可以只画该视图的一半，如图 5.27（a）。对称符号是用细单点长画线表示，两端 各画两条平行的细实线，长度为6~10mm，间距为 2~3mm。
当形体不仅左右对称，而且前后也对称时，可 以只画该视图的1/4，如图5.27（b）所示。
图5.27 对称省略画法
5.4.2 相同构造的省略画法
形体上有多个完全相同而连续排列的构造要素， 可仅在两端或适当位置画出其完整形状，其余部分 以中心线或中心线交点表示，如图5.28（a），在一 块钢板上有7个形状相同的孔洞。在图5.28（b）中， 预应力空心楼板上有6个直径为80mm的孔洞。
图5.28 相同构造省略画法
5.1 基本视图与辅助视图
5.1.1 基本视图
建筑工程制图与识图课件6(建筑形体表达方法)
透视图的画法
01
02
03
04
确定视点和视平线
视点是观察者的眼睛所在的位 置，视平线是与眼睛平行的水
平线。
确定灭点和灭线
灭点是透视线索相交的点，灭 线是过灭点的线。
绘制透视线索
根据已知的建筑形体，绘制透 视线索，包括与建筑立面相交 的线、与地面相交的线等。
填充画面
根据透视线索，填充画面，表 现出建筑形体的立体感和空间
视图的形成
视图是通过将三维的 建筑形体投影到二维 平面上形成的。
视点的位置、投影面 和观察角度等因素都 会影响视图的形成。
投影线从一个视点出 发，穿过建筑形体， 终重要手段，用于展示建筑形体的外观、尺寸、形状和空间 关系等。
通过不同角度和方位的视图，可以全面地展示建筑形体的特点和细节，为设计者和 客户提供一个直观、全面的视觉体验。
详细描述
轴测投影图是一种具有较强立体感的表达方法，通过将建筑形体投影到一个或多个轴上， 形成三维效果。这种表达方法能够直观地展示建筑形体的立体形态，便于理解建筑的空 间关系和造型特点。在建筑设计过程中，轴测投影图常用于表现设计构思和方案的比选。
建筑形体的透视图
总结词
透视图是一种模拟人眼观察的投影图，通过 透视原理将三维物体投影到二维平面上。
剖面图与断面图的比较和选用
剖面图与断面图的比较
剖面图和断面图都是用于展示物体内部 结构和构造的视图，但两者在使用上有 一些区别。剖面图更适用于表示建筑物 的整体内部结构和构造，而断面图则更 适用于表示建筑物的某一侧面的材料和 构造。
VS
剖面图与断面图的选用
在实际应用中，应根据需要选择使用剖面 图还是断面图。如果需要表示建筑物的整 体内部结构和构造，则选择剖面图；如果 需要表示建筑物的某一侧面的材料和构造 ，则选择断面图。同时，在绘制视图时， 还需要注意剖切线和切开线的标注，以及 各部分材料的名称和厚度等信息的标注。
建筑形体的表达方法
(1)断面图只画出剖切平面切到部分的图形，如下图d所示；而剖面图除应 画出断面图形外，还应画出剩余部分的投影，如下图c所示。即剖面图是“体” 的投影，断面图只是“面”的投影。
(2)剖面图可采用多个平行剖切平面， 绘制成阶梯剖面图；而断面图则不能， 它只反映单一剖切平面的断面特征
(3)剖面图是用来表达形体内部形状和 结构；而断面图则常用来表达形体中某断 面的形状和结构。
【例9-3】如下图所示，根据所给投影图，判断其空间形状。 可想象出该形体的整个形状是一长方箱体。箱体下部是底板，它比箱体
大一圈；箱体内有一隔板，把箱体分成两个空间，隔板上有一些圆孔；箱 体上部是顶盖，顶盖上有两个圆孔和筋板。这是一个化粪池的空间形状。
第三节 断面图
一、断面图的形成
假想用剖切平面将形体切开，仅画出剖切平面与形体接触部分即截断面的 形状，所得到的图形称为断面图，简称断面。 断面图与剖面图的区别在于：
全剖面图一般用于不对 称、或者虽然对称但外形简 单、内部比较复杂的形体。
2．半剖面图 当形体具有对称平面时，在垂直于对称平面的投影面上的投影，以对称线 为分界，一半画剖面，另一半画视图，这种组合的图形称为半剖面图。
半剖面图适用于表达内外结构形状对称的形体。
在绘制半剖面图时应注意以下几点：
(1)半剖面图中视图与剖面应以对称线（细点画线）为分界线，也可以用对称 符号作为分界线，而不能画成实线； (2)由于剖切前视图是对称的，剖切后在半个剖面图中已清楚的表达了内部结 构形状，所以在另外半个视图中虚线一般不再出现； (3)习惯上，当对称线是竖直时，将半个剖面图画在对称线的右边；当对称线 是水平时，将半个剖面图画在对称线的下边；
移出断面图一般应标注剖切位置、投影方向和断面名称
(2)剖面图可采用多个平行剖切平面， 绘制成阶梯剖面图；而断面图则不能， 它只反映单一剖切平面的断面特征
(3)剖面图是用来表达形体内部形状和 结构；而断面图则常用来表达形体中某断 面的形状和结构。
【例9-3】如下图所示，根据所给投影图，判断其空间形状。 可想象出该形体的整个形状是一长方箱体。箱体下部是底板，它比箱体
大一圈；箱体内有一隔板，把箱体分成两个空间，隔板上有一些圆孔；箱 体上部是顶盖，顶盖上有两个圆孔和筋板。这是一个化粪池的空间形状。
第三节 断面图
一、断面图的形成
假想用剖切平面将形体切开，仅画出剖切平面与形体接触部分即截断面的 形状，所得到的图形称为断面图，简称断面。 断面图与剖面图的区别在于：
全剖面图一般用于不对 称、或者虽然对称但外形简 单、内部比较复杂的形体。
2．半剖面图 当形体具有对称平面时，在垂直于对称平面的投影面上的投影，以对称线 为分界，一半画剖面，另一半画视图，这种组合的图形称为半剖面图。
半剖面图适用于表达内外结构形状对称的形体。
在绘制半剖面图时应注意以下几点：
(1)半剖面图中视图与剖面应以对称线（细点画线）为分界线，也可以用对称 符号作为分界线，而不能画成实线； (2)由于剖切前视图是对称的，剖切后在半个剖面图中已清楚的表达了内部结 构形状，所以在另外半个视图中虚线一般不再出现； (3)习惯上，当对称线是竖直时，将半个剖面图画在对称线的右边；当对称线 是水平时，将半个剖面图画在对称线的下边；
移出断面图一般应标注剖切位置、投影方向和断面名称
第五章工程形体的表达方法课件(共17张PPT)《土木工程制图与识图》
5.3 简化画法
5.3.1 对称图形的简化画法
对称符号用两平行细实线绘制，平行线的长度宜为6～ 10mm，两平行线的间距宜为2～3mm，平行线在对称线两 侧的长度应相等，两端的对称符号到图形距离也应相等。
对称图形也可稍超出对称线，用波浪线或折断线断 开，此时不需画对称符号。
5.3.2 相同构造要素的简化画法
5.2.1断面图与剖面图的区别
（2）剖切符号不同。断面图的剖 切符号只画剖切位置线与编号，投 射方向是用断面编号的位置表示。
5.2.1断面图与剖面图的区别
（3）剖面图可用两个及两个以上 的剖切平面截切，断面图一般只用 一个平面进行截切。
5.2.2 断面图的种类
断面图根据布置位置的不同可分为 移出断面图和重合断面图。
5.3.3 较长构件的断开省略画法
当形体较长，并且沿长度方向的形状相同 或按一定规律变化时，可采用断开省略的 方法绘制。断开处应以折断线表示。
注意，标注尺寸时，应按全长注写。
THANKS
汇报人姓名
3.中断断面图 绘制细长杆件时，常将视图断开，把断面图画在断开处， 称为中断断面图。 中断断面图也不需任何标注。
角钢的中断断面图
5.3 简化画法
5.3.1 对称图形的简化画法
具有对称性的构配件，可以以对称中心为界，只画出视图 的一半，并画出对称符号。
如果图形不仅左右对称，而且上下也对称，还可进一步 简化，只画出四分之一视图。
楼面的重合断面图
在比例较小，不易画出钢筋混 凝土材料图例符号时，可予以涂 黑表示。
下如图为墙面装饰做法重合断面图。用于表达墙面凸起或 凹进的花纹，该断面图不画成封闭线框。对于在断面图中 可以不具体标注材料图例的，只需沿断面轮廓线边缘画45° 等距细实线。
房屋建筑构造与识图课件第5章 工程形体的表达方法
5.5 第三角视图
第一角基本投影面展开方向，以观察 者而言，为由近而远之方向翻转展开。 左视图放右边，右视图放左边，俯视图 （上视图）放下面，依此类推；前后判 断：远离主视是前方。
5.5 第三角视图
第三角基本投影面展开方向，以观察 者而言，为由远而近之方向翻转展开。 左视图放左边，右视图放右边，俯视 图(上视图)放上面，依此类推；前后判 断：远离主视是后方。
5.3 断面图
➢1. 断面图标注
断面图中剖切符号用剖切位置线表示，剖切位置 线用粗实线绘制，长度约6 mm～10mm，剖切符号 编号与剖面图相同。
5.3 断面图
断面图与剖面图的区别为：
(1)在画法上，断面图只画出物体被剖开后截 面的投影，而剖面图除了要画出截面的投影， 还要画出剖切面后物体可见部分的投影。
5.2 剖面图
5.2.1 剖面图的形成 假想用剖切面（平面或曲面）剖开物体，将处在观察者和剖切面之间的部分移 去，而将其余部分向投影面投射所得的投影称为剖面图。
5.2 剖面图
如右图(a)所示是杯形基础，基础内孔投影出现 了虚线，使形体表达不很清楚。
假想用一个与基础前后对称面重合的平面P将 基础剖开如图(b)(c)所示，移去观察者与平面之 间的部分，而将其余部分向V面投射，如图(d) 所示，得到的投影图称为剖面图，剖开基础的 平面P称为剖切面。
第五章 工程形体的表达方法
第五章 工程形体的表达方法
建筑物的形体复杂，结构多种多样的，要想完整、清晰地表达工程形体的内外 结构形状，有时仅用三个视图不能满足要求。《建筑制图统一标准》和《房屋 建筑制图统一标准》等国家相关标准规定了多种表达方法。
5.1 视图的组成
5.1.1 基本视图
六个基本视图
建筑工程制图与识图课件6建筑形体表达方法
中心投影法
将物体放在投影中心，并从各个角度进行投影，得到的是中 心投影图。中心投影图具有形象生动、表现力强的特点，常 用于绘制透视图和效果图。
三面正投影图
正投影图
通过正投影法得到的物体的三面视图，包括正面视图、侧面视图和顶面视图。正投影图能够真实 反映物体的形状和大小，是工程制图和施工图纸绘制的基本视图。
水平投影图
将物体的正面视图和顶面视图合并在一起，得到水平投影图。水平投影图能够全面反映物体的形 状和大小，以及物体在水平面上的投影。
侧面投影图
将物体的侧面视图和顶面视图合并在一起，得到侧面投影图。侧面投影图能够全面反映物体的形 状和大小，以及物体在垂直面上的投影。
剖面图与断面图
剖面图
通过剖切物体的某一部位，并将剖切面展开后得到的图形称为剖面图。剖面图 主要用于表示物体内部的结构和构造，帮助人们了解物体的内部特征。
结构安全评估
03
通过建筑形体表达，可以对建筑物的结构安全性进行评估，确
保结构安全可靠。
05 案例分析
住宅楼建筑形体表达
住宅楼建筑形体表达方法
通过平面图、立面图、剖面图等图纸，清晰地表达出住宅 楼的平面布局、立面外观和内部结构。
重点与难点分析
住宅楼的平面布局和空间关系较为复杂，需要重点表达出 各个房间的功能和面积大小。同时，住宅楼的剖面图设计 也需要考虑采光、通风等因素。
建筑结构图的绘制与识读
讲解建筑结构图的绘制方法和技巧，以及如何识 读建筑结构图，包括基础图、梁板柱图和节点详 图等。
建筑给排水施工图的绘制与识读
介绍建筑给排水施工图的绘制方法和技巧，以及 如何识读建筑给排水施工图，包括管道平面图、 系统图和详图等。
THANKS
将物体放在投影中心，并从各个角度进行投影，得到的是中 心投影图。中心投影图具有形象生动、表现力强的特点，常 用于绘制透视图和效果图。
三面正投影图
正投影图
通过正投影法得到的物体的三面视图，包括正面视图、侧面视图和顶面视图。正投影图能够真实 反映物体的形状和大小，是工程制图和施工图纸绘制的基本视图。
水平投影图
将物体的正面视图和顶面视图合并在一起，得到水平投影图。水平投影图能够全面反映物体的形 状和大小，以及物体在水平面上的投影。
侧面投影图
将物体的侧面视图和顶面视图合并在一起，得到侧面投影图。侧面投影图能够全面反映物体的形 状和大小，以及物体在垂直面上的投影。
剖面图与断面图
剖面图
通过剖切物体的某一部位，并将剖切面展开后得到的图形称为剖面图。剖面图 主要用于表示物体内部的结构和构造，帮助人们了解物体的内部特征。
结构安全评估
03
通过建筑形体表达，可以对建筑物的结构安全性进行评估，确
保结构安全可靠。
05 案例分析
住宅楼建筑形体表达
住宅楼建筑形体表达方法
通过平面图、立面图、剖面图等图纸，清晰地表达出住宅 楼的平面布局、立面外观和内部结构。
重点与难点分析
住宅楼的平面布局和空间关系较为复杂，需要重点表达出 各个房间的功能和面积大小。同时，住宅楼的剖面图设计 也需要考虑采光、通风等因素。
建筑结构图的绘制与识读
讲解建筑结构图的绘制方法和技巧，以及如何识 读建筑结构图，包括基础图、梁板柱图和节点详 图等。
建筑给排水施工图的绘制与识读
介绍建筑给排水施工图的绘制方法和技巧，以及 如何识读建筑给排水施工图，包括管道平面图、 系统图和详图等。
THANKS
第5章 建筑形体的表达方法
第5章 建筑形体的表达方法
第5章 建筑形体的表达方法
5.1 视图 5.2 剖面图 5.3 断面图 5.4 简化画法
第5章 建筑形体的表达方法
5.1 视 图
一、六面基本视图 将物体按正投影法向投影面投射所得到的投影称为视图。 对于形状简单的形体，一般用三个视图就可以表达清楚。
但房屋建筑形体比较复杂，各个方向的外形变化很大，采用 三个视图难以表达清楚，需要四个、五个甚至六个视图才能 完整表达其形状结构。
第5章 建筑形体的表达方法
重新布置视图时每个视图一般应标注图名。图名宜注在 视图的下方或一侧，并在图名下用粗实线绘一条横线，其长 度应以图名所占长度为准，如图5.5所示。
第5章 建筑形体的表达方法
图5.5 建筑物六面基本视图的非顺序布置
第5章 建筑形体的表达方法
虽然形体可以用六个基本视图来表达，但实际上要画哪 几个视图应视具体情况而定。图5.6为某一栋房屋的视图表 达方案。
(1) 主视图。由前向后进行投影(从A方向进行投射)所得 的视图。
(2) 俯视图。由上向下进行投影(从B方向进行投射)所得 的视图。
(3) 左视图。由左向右进行投影(从C方向进行投射)所得 的视图。
第5章 建筑形体的表达方法
(4) 右视图。由右向左进行投影(从D方向进行投射)所得 的视图。
(5) 仰视图。由下向上进行投影(从E方向进行投射)所得 的视图。
并应注写在剖切位置线一侧，编号所在的一侧，即表示该断 面的投射方向。
第5章 建筑形体的表达方法
2) 断面图名称 断面图的名称，用编号注写在相应的断面图的下方，不 必书写“断面图”三个字，并在图名下面画一条等长的粗实 线。 3) 断面图的线型要求和图例 假想用剖切平面将形体在某处切断，仅画出该剖切平面 切到部分的图形。断面图的轮廓线用粗实线绘制。 在断面图中，剖切平面剖切到的实体部分应画出相应的 材料图例。材料图例按照建筑制图国家标准的规定执行，与 剖面图中的材料图例一样。
第5章 建筑形体的表达方法
5.1 视图 5.2 剖面图 5.3 断面图 5.4 简化画法
第5章 建筑形体的表达方法
5.1 视 图
一、六面基本视图 将物体按正投影法向投影面投射所得到的投影称为视图。 对于形状简单的形体，一般用三个视图就可以表达清楚。
但房屋建筑形体比较复杂，各个方向的外形变化很大，采用 三个视图难以表达清楚，需要四个、五个甚至六个视图才能 完整表达其形状结构。
第5章 建筑形体的表达方法
重新布置视图时每个视图一般应标注图名。图名宜注在 视图的下方或一侧，并在图名下用粗实线绘一条横线，其长 度应以图名所占长度为准，如图5.5所示。
第5章 建筑形体的表达方法
图5.5 建筑物六面基本视图的非顺序布置
第5章 建筑形体的表达方法
虽然形体可以用六个基本视图来表达，但实际上要画哪 几个视图应视具体情况而定。图5.6为某一栋房屋的视图表 达方案。
(1) 主视图。由前向后进行投影(从A方向进行投射)所得 的视图。
(2) 俯视图。由上向下进行投影(从B方向进行投射)所得 的视图。
(3) 左视图。由左向右进行投影(从C方向进行投射)所得 的视图。
第5章 建筑形体的表达方法
(4) 右视图。由右向左进行投影(从D方向进行投射)所得 的视图。
(5) 仰视图。由下向上进行投影(从E方向进行投射)所得 的视图。
并应注写在剖切位置线一侧，编号所在的一侧，即表示该断 面的投射方向。
第5章 建筑形体的表达方法
2) 断面图名称 断面图的名称，用编号注写在相应的断面图的下方，不 必书写“断面图”三个字，并在图名下面画一条等长的粗实 线。 3) 断面图的线型要求和图例 假想用剖切平面将形体在某处切断，仅画出该剖切平面 切到部分的图形。断面图的轮廓线用粗实线绘制。 在断面图中，剖切平面剖切到的实体部分应画出相应的 材料图例。材料图例按照建筑制图国家标准的规定执行，与 剖面图中的材料图例一样。
建筑制图课件05建筑形体的表达方式
第五章 建筑形体的表达方法
16 of 16
谢谢收看！
2 注相同数字（或字母）；当剖切位置明显，又不致引起误解时，转折处允许省略 标注数字（或字母）。
3
相同的内部结构只需剖切到一处即可。
第五章 建筑形体的表达方法
5 of 16
3．局部剖面图
第五章 建筑形体的表达方法
杯形基础的局部剖面图 分层剖切的剖面图
6 of 16
4．半剖面图
当建筑形体是左右对称或前后对称，而外形又比较复杂 时，可画出由半个外形视图和半个剖面图组成的图形，以同 时表示形体的外形和内部构造，这种图形称为半剖面图。
1．移出断面图
将断面图画在视图轮廓线外的适当位置，称为移出断面图，如图（b）所示。
重合断面图
（a） 2．重合断面图
（b）
画在物体视图轮廓线内的断面图，称为重合断面图。重合断面图可以看作是将所截得断面图绕剖切平面的迹线旋转 90°，绘制在视图轮廓线内，如上图所示。
第五章 建筑形体的表达方法
12 of 16
（a）
第五章 建筑形体的表达方法
（b）
15 of 16
5.3.3 较长结构的折断省略画法
5.3.4 局部不同的省略画法
对于较长的构件，当沿长度方向的形状相同或 按一定规律变化，可断开绘制，断开处应以折断线 表示，如下图所示。折断线两端应超出图形线2～3 mm，构件尺寸应按实际长度标注。
一个构配件，如与另一个构配件仅部分不相同，该构配件可只 画不同部分，但应在两个构配件的相同部分与不同部分的分界线处， 分别绘制连接符号，如下图所示。
画半剖视图时应注意以下几点：
半个视图和半个剖视图的分界线是对称中心线（细单
1 点长画线），不能画成粗实线。
学习情境六建筑形体的表达方式ppt课件
图9-17 楼层地面分层局部剖面图
第二节 剖 面 图
5.旋转剖面图
图9-18 检查井的旋转剖面图
第二节 剖 面 图
三、剖面图的绘制与识读 【例9⁃1】 9⁃19所示，根据台阶的三视图，绘制其剖面图。
图9-19 台阶的全剖面图
解：(1)作图分析 (2) 作图步骤 1)根据分析确定剖切平面P的位置，并在台阶正立面图上进行标注，如图9-19c所示。
第二节 剖 面 图
二、剖面图的种类 根据不同的剖切方式，剖面图有全剖面图、半剖面图、局部剖面图、阶梯剖面图、旋转剖面图和展开剖面图。 1.全剖面图
图9-14 全剖面图和半剖面图
第二节 剖 面 图
2.半剖面图 1)半剖面图中视图与剖面应以对称线(细单点长画线)为分界线，也可以用对称符号作为分界线，而不能画成实线。 2)由于剖切前视图是对称的，剖切后在半个剖面图中已清楚地表达了内部结构形状，所以在另外半个视图中虚线一般不再出现。 3)习惯上，当对称线竖直时，将半个剖面图画在对称线的右边；当对称线水平时，将半个剖面图画在对称线的下边。 4)半剖面的标注与全剖面的标注相同。 3.阶梯剖面图
第二节 剖 面 图
2)根据投影规律，作出右半部台阶的剖面投影。 3)填绘断面材料图例。
图9-20 倒长圆形薄壳基础的识读
第二节 剖 面 图
4)注写图名，如图9-19c所示。 解：在图9-20a中，从投影图摆放的位置可以得知，上部投影图为正立面图，下部投影图为平面图，在正立面投影上画出了该形体的半剖面图，该形体使用的材料为钢筋混凝土。投影图上也标注了完整的尺寸。 解：根据1—1剖面的标注情况以及摆放位置，可知1—1剖面为水平投影，并画成了半剖面图，因而该形体前后对称，对称面的积聚投影就是细单点长画线所在的位置。同理，可知2—2剖面为正立面投影，并画成了全剖面图。形体使用的材料为钢筋混凝土，在两面投影上标注了完整的尺寸。
建筑设计制图13讲建筑形体表达方法建筑施工图结构施工图精品PPT课件
此时：断面图尽量布置在剖切平面的 延长线上，并且断面图用粗实线画。
2、中断断面图：画在细长杆件的中 断处。要求同移出断面图。
3、重合断面图：画在剖切位置线上，并 与投影图重合的断面图。
此时：断面图轮廓线应与投影图轮廓线 有所区别，若两轮廓线重合，以投影图 轮廓线不间断画出。
重合断面图的应用：
7.4 简化画法
由剖切位置线和剖视方向线组成； 剖切位置线：粗实线，长6—10mm； 剖视方向线：粗实线，长4—6mm； 注意：剖切符号不能与轮廓线相交。
2、剖切符号编号： 采用阿拉伯数字注写在视向线端部同侧。
3、剖面图的标注 在剖面图下书写图名，并下画一粗实
线。如：１－１剖面图 三、剖面图的种类 1、全剖面图
1）用一个剖切平面剖切所形成的。 2）适用于不对称形体； 3）一般应标出所有标注。 如图：
2、投影图的摆放位置： 1）正常摆放
此时： 各投影图 在其正确 投影位置， 可不标注 图名。
2）建筑图纸的摆放 可根据图纸 合理摆放， 但应标注图 名，并在图 名下画粗实 线。如图：
7.2 剖面图
一、剖面图的概念
1、剖面图：假想用 剖切平面剖开形体， 移去观察者和剖切 平面之间部分，画 出的剩余部分的投 影图。
施工图的一般规定
索引符号与详图符号
引出线
引出线以细实线绘制，宜采用水平方向的直线，或经 下述角度再折为水平线，与水平方向呈30°、45°、 60°、90°的直线。文字说明宜注写在水平线的上方， 也可注写在水平线的端部，索引详图的引出线应与水 平直径相连接，如图所示。
同时引出几个相同部分的引出线，宜互相平行，也可画成集中于 一点的放射线，如图所示。
总平面图
将拟建工程场地一定范围内的新建、计划扩建、 原有和拆除的建筑物、构筑物的位置、标高、 道路布置，连同周围的地形地物状况，用水平 投影的方法画出的图样，即为总平面图。总平 面图上标注的尺寸一律以米为单位，且一般注 写到小数点后第二位。
2、中断断面图：画在细长杆件的中 断处。要求同移出断面图。
3、重合断面图：画在剖切位置线上，并 与投影图重合的断面图。
此时：断面图轮廓线应与投影图轮廓线 有所区别，若两轮廓线重合，以投影图 轮廓线不间断画出。
重合断面图的应用：
7.4 简化画法
由剖切位置线和剖视方向线组成； 剖切位置线：粗实线，长6—10mm； 剖视方向线：粗实线，长4—6mm； 注意：剖切符号不能与轮廓线相交。
2、剖切符号编号： 采用阿拉伯数字注写在视向线端部同侧。
3、剖面图的标注 在剖面图下书写图名，并下画一粗实
线。如：１－１剖面图 三、剖面图的种类 1、全剖面图
1）用一个剖切平面剖切所形成的。 2）适用于不对称形体； 3）一般应标出所有标注。 如图：
2、投影图的摆放位置： 1）正常摆放
此时： 各投影图 在其正确 投影位置， 可不标注 图名。
2）建筑图纸的摆放 可根据图纸 合理摆放， 但应标注图 名，并在图 名下画粗实 线。如图：
7.2 剖面图
一、剖面图的概念
1、剖面图：假想用 剖切平面剖开形体， 移去观察者和剖切 平面之间部分，画 出的剩余部分的投 影图。
施工图的一般规定
索引符号与详图符号
引出线
引出线以细实线绘制，宜采用水平方向的直线，或经 下述角度再折为水平线，与水平方向呈30°、45°、 60°、90°的直线。文字说明宜注写在水平线的上方， 也可注写在水平线的端部，索引详图的引出线应与水 平直径相连接，如图所示。
同时引出几个相同部分的引出线，宜互相平行，也可画成集中于 一点的放射线，如图所示。
总平面图
将拟建工程场地一定范围内的新建、计划扩建、 原有和拆除的建筑物、构筑物的位置、标高、 道路布置，连同周围的地形地物状况，用水平 投影的方法画出的图样，即为总平面图。总平 面图上标注的尺寸一律以米为单位，且一般注 写到小数点后第二位。
建筑工程制图 基本形体PPT课件
第40页/共68页
轴线 母线
底圆
圆锥体
2.圆锥的投影
H面投影是一个圆周。 V面、W投影是等腰三角形。
Z
X
O
YW
YH
第41页/共68页
圆锥体
3. 圆锥体的投影分析
s'
s"
S
b'
c' (d')
a'
D
d"
a"
(b") B
c"
A
C
d
b
s
a
c
s'
Z
s"
H面投影是一个圆周为锥
面和底面的重影。
V面投影是等腰三角形。
第47页/共68页
6. 圆环面
圆环体
第48页/共68页
曲面体截交线
截交线投影作法：
可以采用描点法来求。即先求出曲线上一些点，包括三类特殊 点和一些一般点。然后将这些点光滑连线。
特殊点包括： 1.确定曲线轮廓的点。如：最左点、最右点、最高点、最低点、 最前点、最后点。 2. 截交线上位于曲面体轮廓线上的点：轴线上的点、中心线 上的点、截交线本身固有的特殊点。 3.截交线每面投影可见与不可见的分界点。 在求每类点时，可以采用曲面体上求点的方法来求。如：素 线法、纬圆法等。
第4页/共68页
三视图的形成
第5页/共68页
平面体
平面体的投影 平面体表面的点和线 平面与平面体表面的交线 两平面体表面的交线
第6页/共68页
平面立体
平面立体：表面全是平面的立体。 有：棱面、棱线、底面、底边线、顶点。
平面立体的投影，实质上是
各棱面、各棱线及各顶点的投影。
轴线 母线
底圆
圆锥体
2.圆锥的投影
H面投影是一个圆周。 V面、W投影是等腰三角形。
Z
X
O
YW
YH
第41页/共68页
圆锥体
3. 圆锥体的投影分析
s'
s"
S
b'
c' (d')
a'
D
d"
a"
(b") B
c"
A
C
d
b
s
a
c
s'
Z
s"
H面投影是一个圆周为锥
面和底面的重影。
V面投影是等腰三角形。
第47页/共68页
6. 圆环面
圆环体
第48页/共68页
曲面体截交线
截交线投影作法：
可以采用描点法来求。即先求出曲线上一些点，包括三类特殊 点和一些一般点。然后将这些点光滑连线。
特殊点包括： 1.确定曲线轮廓的点。如：最左点、最右点、最高点、最低点、 最前点、最后点。 2. 截交线上位于曲面体轮廓线上的点：轴线上的点、中心线 上的点、截交线本身固有的特殊点。 3.截交线每面投影可见与不可见的分界点。 在求每类点时，可以采用曲面体上求点的方法来求。如：素 线法、纬圆法等。
第4页/共68页
三视图的形成
第5页/共68页
平面体
平面体的投影 平面体表面的点和线 平面与平面体表面的交线 两平面体表面的交线
第6页/共68页
平面立体
平面立体：表面全是平面的立体。 有：棱面、棱线、底面、底边线、顶点。
平面立体的投影，实质上是
各棱面、各棱线及各顶点的投影。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断面图的形成
(3)剖面图中的剖切平面可转折，断面图中的剖切平面则不能
转折。
断面图的画法
画在投影图外的断面图，称为移出断面图。移出断面图 的轮廓线用粗实线绘制。
2. 中断断面图
形体较长且断面没有变化时，可以将断面图画在投影图中
间断开处，称为中断断面图。
重合断面图
画在投影图内的断面图，称为重合断面图。
剖面图
2、剖面图剖切表示
（1）剖切位置
一般应使剖切平
面通过形体内部孔、 洞、槽等的对称面或 轴线，且使其平行于 某一投影面，以便使 剖切后的孔、洞、槽 用剖切位置线表示 剖切平面的位置 的投影反映实形。 剖切线用断开的两段短粗实线表示，长度宜为6-10mm。剖
切线应不穿越视图中的图线。并且不能与图中的其他图线相交
(a)
(b)
局部视图
画局部视图时，一般用箭头表示观看方向，并注上字母 如图(b)所示。当局部视图按投影关系配置，中间又没有其他 图形隔开时，不必画箭头和注写字母。如图(a)的平面图。 局部视图的边界用
折断线或波浪线表示，
但当所表示的局部结构 是完整的，且外形轮廓 线封闭时，则无需画上 折断线或波浪线，如图 (b)所示。 (a) (b)
断面图的形成
与剖面图一样，断面图也是用来表示形体的内部形状的。 但剖面图与断面图又存在一定的区别：
断面图的形成
(1)断面图只画出形体被剖开后断面的投影，是面的投影。而 剖面图要画出形体被剖开后整个余下部分的投影，是体的投 影。
断面图的形成
(2)剖切符号的标注不同。断面图的剖切符号只画出剖切位
置线，不画投射方向线，而是用编号的注写位置来表示剖切 后的投射方向。
(a)
(b)
(c)
斜视图
应注意，不论斜视图如何配置，指明投影方向的箭头一
定垂直于被表达的倾斜部分，而字母按水平位置书写。
斜视图只要求表达出倾斜部分的图形，边界线以波浪线 或折断线断开，而其余部分仍在基本视图中表示。
(a)
(b)
(c)
展开视图
当形体上具有倾斜部分时（如图带有倾斜侧翼的某办 公楼 ），也可采用展开视图反映该部分的实形。
（6）不要漏画线
有线 漏画线 有线
漏画线
剖面图中容易漏线的示例
正确
错误
剖面图中容易漏线的示例
正确
错误
8 6 5 4
3
剖面图的种类与剖切方式
一、剖面图按照种类分为三大类
1、全剖面图
2、半剖面图
3、局部剖面图
二、剖面图的剖切方式 根据建筑物的形状，剖面图可以用一个剖切平 面剖切，也可以用多个剖切平面剖切
画剖面图的注意事项
（4）剖面图中已表达清楚的物体内部形状，在其它视
图中投影为虚线时，一般不必画出；但对于没有表示清楚
的内部形状，仍应画出必要的虚线。
不能省略虚线 可省略虚线
画剖面图的注意事项
（5）在同一形体的各图中，各剖面图上的剖面线方向及间
距应一致。
同一个形体剖面线 必须一致
画剖面图的注意事项
2
6.旋转剖面图
旋转剖面图的标注与阶梯剖面图相同，并在剖面图的图 名后加注“展开”字样，如图的2-2剖面图。
第三节 断面图
一、 断面图的形成 用一个剖切平面将形体剖开之后，剖切平面与形体接触 的部位称为断面。如果把这个断面投影到与它平行的投影面 上，所得到的投影，表示出断面的实形，称为断面图。
断面图
用正六面体的 六个面作为六个投 影面，称为基本投 影面。将物体置于 六面体中间，分别 在各投影面上获得 的正投影，称基本 视图 。
六个投影面展开时，规定正投影面不动，其余各投 影面按图示的方向，展开到正投影面所在的平面上。
底平面图
正立面图
右侧立面图
左侧立面图
背立面图
水平面图
基本视图
投影规律
长对正：正立面图、底面图、平面图、背立面图； 宽相等：平面图、底面图、左侧 立面图、右侧立面图；
高平齐：正立面图、左侧立面图、右侧立面图、背立面图。
正立面图 (V) 平面图 (H) 左侧立面图 (W) 背立面图 (V1) 底面图 (H1) 右侧立面图 (W1)
基本视图
在实际工作中，为了合理地利用图纸可以将各 个视图的位置进行配置。此时，每个视图均应标注 图名。
二、镜像视图
在房屋建筑图中一般不采用底面图，但有些建筑物如梁、 柱在楼板的下面。其平面图，用虚线画出，图形显得杂乱， 会给读图带来不便。如果把镜面放在物体的下面，代替水平 投影面，梁、柱等在镜面中反射得到的图像，称为镜像视图。 图名为“平面图（镜像）”，
于看图及标注尺寸，因此，可采用剖面图来表达物体。
剖面图的形成
假想用一剖切面在形体的适当位置将形体剖开，移去观察 者和剖切面之间的部分，将剩余部分向投影面投影，所得的投 影图称为剖面图(简称为剖面)。
剖面图
剖面图有关术语介绍
1、断面——剖切平面与形体接触的部分称为断面。 断面部分要画上材料符号 断面
3、画剖面图的注意事项
(2)由于剖切是假想的，因此当形体的一个视图画成剖 面图后，其他视图仍应完整地画出。
完整画出
3、画剖面图的注意事项
（3）若在一个形体上作几次剖切时，每次剖切都应认为 是对完整形体进行的，即与其他的剖切无关。根据物体内 部形状、结构表达的需要，可把几个视图同时画成剖面图， 它们之间相互独立，互不影响。
下图表示应用分层局部剖面图，反映地面各层所用的材
料和构造的做法，多用来表达房屋的楼面、地面、墙面和屋 面等处的构造。
4．分层局部剖面图
局部剖面图一般不需标注，但局部剖面图与投影图之
间要用波浪线隔开。需要注意的是，波浪线不能与投影图 中的轮廓线重合，也不能超出图形的轮廓线。
5．阶梯剖面图
当形体上有较多的孔、槽等内部结构，且用一个剖切平
2、半剖面图
当形体的内、外部形状均较复杂，且在某个方向上的投 影为对称图形时，可以在该方向的投影图上一半画未剖切的 外部形状，另一半画剖切开后的内部形状，此时得到的剖面 图称为半剖面图。
(a) 三视图
(b) 立体图
半剖面图
画半剖面图时注意事项：
(1)在半剖面图中，规定用形体的对称线(或细点画线)作为剖面
剖面图的种类与剖切方式
1．全剖面图
假想用一个剖切平面将形体
全剖切开，然后画出形体的剖面 图，称为全剖面图。 对于不对称的建筑形体，或 虽然对称但外形较简单，或在另
一投影中己将其外形表达清楚时，
可以用全剖面图。
全剖面图
全剖面图一般应进行标注，但当剖切平面通过形体的对 称线，且又平行于某一基本投影面时，可不标注。
斜视图
当建筑形体具有倾斜部分时，在基本视图上就不能反映该
部分的实形，同时也不便标注其倾斜结构的尺寸。为此，可加
设一个与该倾斜部分平行的投影面并进行投影，即可得到反映 其实形的视图。这种将物体向不平行于任何基本投影面的平面
投影所得的视图称为斜视图。如下图所示。
(a)
(b)
(c)
斜视图
斜视图必须进行标注，其标注方法与局部视图相同。 斜视图可布置在箭头所指的方向上，如图(a)所示。 也可布置在紧靠该箭头所指的平面上，如图(b)所示。 允许将斜视图的图形平移至适当位置，也可将图形旋转 至水平位置，但必须在图名后加注“旋转”，如图(c)所示。
重合断面图
画在投影图内的断面图，称为重合断面图。
读图
画图是把建筑形体用一组投影图在一个平面上表示出来； 读图则是根据形体在平面上的一组投影，通过分析，想象出形 体的空间形状。读图和画图是互逆的两个过程，两者在方法上 是相同的，因此，读图时，主要用形体分析法，当图形较复杂 时，也常用线面分析法帮助读图。
前面介绍了三个视图。其中，正面投影称为正立面图；
水平投影称为平面图；侧面投影称为左侧立面图。
三视图的三等关系
正立面图和平面图具有相同的长度——长对正； 正立面图和左侧立面图具有相同的高度——高平齐；
平面图和左侧立面图具有相同的宽度——宽相等。
三视图的方位关系
上 后 前
左
右
下 后
前
正立面图反映形体的上、下和左、右方位； 平面图反映形体的前、后和左、右方位； 左侧立面图反映形体的上、下和前、后方位。
镜像视图
平面图虚线太多， 图形显得杂乱。 把镜面放在物体的
下面，代替水平投影
面，在镜面中反射得 到的图像，称为镜像
视图。在平面图后注
写“镜像”
镜像视图
用镜像投影法绘制的图形 应在图名后注写“镜像”二 字 或画出镜像投影识别符号
镜像投影 识别符号
局部视图
将物体的某一部分向基本投影面投射所得的视图称为 局部视图。局部视图只表达物体某个局部的形状和构造。
第一节 建筑形体的视图
一、基本视图
对于较为复杂的工程形体，三视图往往不能满足需要，则需要增加新的
投影面，画出新的视图来表达。即在三视图的基础上，再增加三个分别平 行于 H、V、W 面的新投影面 H1、V1 和 W1 , 这样，就形成了六个投影 面和六Байду номын сангаас视图，通常称为基本投影面和基本视图。
正立面图 (V) 平面图 (H) 左侧立面图 (W) 背立面图 (V1) 底面图 (H1) 右侧立面图 (W1)
面不能都剖到时，则可假想用几个互相平行的剖切平面，分 别通过孔、槽等的轴线将形体剖开，所得的剖面图称为阶梯
剖面图，如图所示。
阶梯剖注意事项
1. 在剖视图中，不能画出各剖切平面转折处的界线。
2. 要正确选择剖切平面的位置，在图形内不 应出现不完整的要素。
5．阶梯剖面图
在阶梯剖面图中，不能把剖切平面的转折平面投影成直
图和外形视图的分界线。
