AC9235声控控制音量控制电路
声控开关电路
根据上图所示，由驻极体话筒作为声波传感器，当它接收到声音后，能转换而产生几MV的微弱电信号，此信号经C1加到VT1的基极和发射极间，R1是VT1的偏流电阻，调节R2可控制声控电路的灵敏度。
VT1将电信号放大后，由集电极输出，该信号经过C3、R9、C4、R10转换成一个尖脉冲信号，通过隔离二极管VD1、VD2触发由VT2、VT3组成的双稳态电路，使它翻转由驻极体传声器B作为声波传感器，使它翻转（假设VT3原状态饱和），VT3截止输出高电平，使驱动晶体三极管VT4导通，发光管有电流流过，发光管被点亮。
直至传声器B第二次收到外来声音，VT3重新变为饱和，VT4截止，发光管和会熄灭。
以后每当传声器B收到一次信号，双稳态电路便翻转一次。
发光管也就跟着亮一次或灭一次。
达到声控开关的效果。
音量控制器接线法
一．简易式音量控制器音量控制器主要是用来控制当地区域在广播放音时的声压。
其控制方式一般都是通过电阻或变压器分压形式来实现。
KARY音控中，没有字母“D”的A/B/C/D系列都有这种简易的接线办法。
其接线图如下：二．带选台式音量控制器某些场合的区域（如：桑拿房、酒店、会议厅等）需要提供多路音源，让用户自己既可以控制音量，又可以任意择音源节目。
单纯只是调节音量的音控器是不能够满足以上要求的。
要达到选台和音量控制，必须选用带选台式音量控制器。
KARY所设计生产带选台的音控制为“E” 系列。
音量控制方式为变压器式，基本原理是通过联动开关选通相应的通道信号，然后经过电阻或变压器分压输出到扬声器上。
其接线方法如下：三．带“强切”音量控制器区域用户利用音控器把该区域音量调节到很小甚至关闭，当有紧急通知时，就不能及时地利用广播系统来通知该区域的人员。
在这种情况底下，就引入了强行切换的概念简称“强切”。
强切的基本原理是：在紧急情况下，控制机房通过强切设备发出一个紧急控制信号到区域音控器上，强迫音控器直接接入广播，不受区域用户控制，强行切换到广播音频上。
强切音控器直接接入广播音频上的方法有以下两种：1．三线强切法从三线强音控接线图中可见，三线强切法是通过传送三条信号线（N、R、COM）到音控器上。
在一般情况下，R线与COM线相连接。
区域用户可以自行调节本区域音量。
在紧急情况下，R线与N线相连接，把音控器内部的变压器头尾短接。
取消音控器的音量控制功能，强迫音控器直接接入广播音频上，实现强切功能。
由此可见，三线强切法只能适用于变压器分压式的三线强切音控器。
其接线方法如下：2．四线强切法从四线强切音控接线图可见，四线强切法是通过传送一组音频线和一组DC 24V直流电压控制线到音控器上。
利用DC 24V直流电去控制音控器内部的继电器，取消音控器的音量控制功能，强迫音控器直接接入广播音频上，实现强切功能。
由此可见，四线强切法不受音量控制方式限制，既适用于电阻式分压的音控器，也适用于变压器分压式的四线强切音控器。
最简易声控电路(声控灯,声控开关,声控门铃)
声控灯1这里有个电路，通过调节电位器的大小，可以调节时间。
可以参考哦声控灯2时间、亮度可调声控灯3一、电路工作原理下图是声控电路的电原理图。
当你对着声控电路的小话筒拍手或喊叫时，电路中的继电器会开始工作，工作几秒钟继电器会自动停止。
电路中的小话筒可以把声音信号转变为电信号，通过三极管VT1的放大去触发后面的控制电路。
三极管VT2、VT3及其电阻器、电容器组成单稳态电路。
电阻器R4为三极管VT2提供了基极电流；而三极管VT3的基极电流则是从三极管VT2的集电极电阻R5上得到的。
三极管VT2集电极与三极管VT3基极之间是直接耦合的；而三极管VT3集电极与三极管VT2基极之间的耦合则是由电容器C3来完成的。
单稳态电路的特点是它只有一个稳定状态。
电路在没有信号输入时，选择合理的R4阻值，使三极管VT2稳定在饱和状态；此时它的集电极电压约为0.3V以下。
这样使三极管VT3稳定在截止状态。
这就是单稳态电路的稳定状态。
当信号中的一个负脉冲通过C2到达三极管VT2的基极时，三极管VT2开始趋向截止，它的集电极电流减小，集电极电压升高；经过直接耦合，使三极管VT3的基极电压升高，三极管VT3开始导通，它的集电极电压下降；经电容C3的耦合又使三极管VT2的基极电压进一步下降（虽然这时负脉冲已经不再存在），形成一个正反馈，很快达到一个新的状态。
此时三极管VT2截止，三极管VT3饱和导通。
这就是单稳态电路的暂稳态现象。
单稳态电路的暂稳态是不能持久的。
在暂稳态期间，电容器C3通过电阻器R4进行放电，随着放电的进行三极管VT2的基极电压逐渐升高，当它达到0.5V以上时，三极管VT2开始导通，正反馈现象再次发生，整个电路很快又回到VT2饱和导通，VT3截止的稳定状态。
电容器C3通过电阻器R4的放电过程决定了电路暂稳态的维持时间。
根据计算，这个时间t—0.7×R4×C3。
在本电路中电阻R4为270kΩ，电容C3为47μF，所以t=0.7×270×103×47×10-6～9秒。
声控开关电路图及工作原理
声控开关电路图及工作原理声音传感器采用灵敏度较高的驻极体电容传声器BM，输出阻抗2kΩ，R1为BM内部场效应管外接负载电阻器，注意BM两个焊点中与金属屏蔽壳相连的焊点为负极接地端。
射随驱动电路采用基极无偏置电压电路，当VT2基极输入电压达到一定值时，射极电阻器R5上有电压输出，VD1为VT2基极反向电荷提供通路。
只有当：R5信号电压上升，引脚1处于高电平状态，环境光线较暗，RG光敏电阻值较大(不小于5kΩ)时，输入端引脚2处于高电平状态，才能满足与门电路输出端引脚3上升到高电平状态的条件，通过限流电阻器R6触发单向晶闸管VS导通，其负载小电珠EL点亮。
电源GB通过开关二极管VD2降去0.7v后接集成电路VCC引脚。
本声控灯实验电路，在5m处击掌能控制灯亮。
通过2输入端与门电路实验，了解与门电路的作用。
首先，输入端信号电平达到开门电平时，输出端电压开始跃升，输入端信号电平升到一定程度，输出电压(4．5V)几乎不再变化，可以视为波形顶部的起伏变化被削顶；而输入端信号低于关门电平时，与门“关闭”，输出端电压几乎为零(O.15V)，因此输出端信号为脉冲波形，这就是与门的整形作用。
其次，声音信号能否通过与门控制单向晶闸管导通，需要看另一个输入端一控制端电平的高低，环境光线较暗时，控制端处于高电平状态，用声音可以控制灯亮，这就是与门的选通作用；当环境光线较强时，控制端处于低电平状态，声控不起作用，这就是与门的禁止作用。
最后，与门的逻辑功能发挥作用，完成白天声控不起作用，黑夜用声音信号控制灯亮的功能。
当电子元件的伏安特性符合欧姆定律U=R.I时，我们称之为线性元件，而不符合欧姆定律的，称为非线性元件。
一般常见的线性电子元件主要有电阻器、电容器和电感器。
这些元件，都存在固定的电阻或电抗，它们的静态电阻与动态电阻不变且等同。
常见非线性元件有：晶体二极管、三极管、场效应管、辉光放电管、电子管、晶闸管等。
这些元器件自身不存在固有电阻和电抗，却有固定的工作(击穿)电压。
声控开关电路图
声控开关电路图引言声控开关电路是一种使用声音信号作为触发器的电路，它可以根据环境中的声音信号来控制电器的开关状态。
在本文中，我们将介绍一个基于声控开关电路的典型电路图。
电路结构声控开关电路通常由以下几个主要部分组成：1.麦克风（Microphone）：用于接收环境中的声音信号。
2.声音信号处理电路：负责对麦克风接收到的声音信号进行放大和滤波处理。
3.比较器（Comparator）：用于将处理后的声音信号与预设的阈值进行比较，确定是否触发开关操作。
4.开关电路：根据比较器的输出状态，控制电器的开关。
下图展示了一个典型的声控开关电路的电路图的示意图：+-------------+ +------+ +----------+ +-------+| 麦克风 |----| 声音信号处理电路 |----| 比较器 |----| 开关 || | | | | | | |+-------------+ +------+ +----------+ +-------+```电路说明接下来，我们将对电路图中的各个部分进行具体说明。
麦克风（Microphone）麦克风是声控开关电路的输入设备，它可以将周围环境中的声音转换为电信号。
一般来说，麦克风的输出信号较弱，需要经过后续的处理才能使用。
在电路图中，麦克风的输出信号与声音信号处理电路相连接。
声音信号处理电路声音信号处理电路负责对麦克风输出的声音信号进行放大和滤波处理。
放大可以增加信号的幅度，使其更容易被后续的比较器检测。
滤波则可以去除噪声，提取出有效的声音信号。
常见的滤波器包括低通滤波器、带通滤波器等。
比较器（Comparator）比较器是声控开关电路的核心部分，它负责将处理后的声音信号与预设的阈值进行比较。
当声音信号的幅度超过阈值时，比较器会输出高电平信号，否则输出低电平信号。
比较器的输出信号将作为开关电路控制的输入信号。
开关电路开关电路根据比较器的输出信号，控制电器的开关状态。
声控频谱指示电路装调

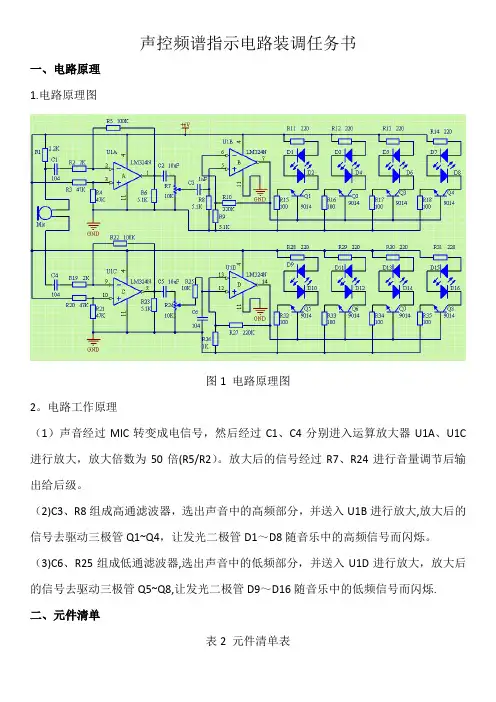

声控频谱指示电路装调任务书一、电路原理1.电路原理图图1 电路原理图2。
电路工作原理（1）声音经过MIC转变成电信号，然后经过C1、C4分别进入运算放大器U1A、U1C 进行放大，放大倍数为50倍(R5/R2）。
放大后的信号经过R7、R24进行音量调节后输出给后级。
（2)C3、R8组成高通滤波器，选出声音中的高频部分，并送入U1B进行放大,放大后的信号去驱动三极管Q1~Q4，让发光二极管D1～D8随音乐中的高频信号而闪烁。
（3)C6、R25组成低通滤波器,选出声音中的低频部分，并送入U1D进行放大，放大后的信号去驱动三极管Q5~Q8,让发光二极管D9～D16随音乐中的低频信号而闪烁.二、元件清单表2 元件清单表三、元件测试表3元件测试表四、PCB设计及焊接1.元件排布及PCB走线设计图2跳线排布(先安装红色跳线部分)图3 整体电路分布及走线（部分跳线倍遮挡）2.实物焊接效果图图4先焊接跳线部分图5实物焊接效果图五、电路测试1。
在电路电源输入端输入直流6V.2。
缓慢调节电位器R7、R24，使有声音的时候，红黄两组LED灯随声音音调的变化而变化。
3.电压测试（1）给电路接通电源，在周围环境很安静的情况下，测试集成块U1各脚电压并记录。
(2)给电路接通电源，在对着话筒不断说话的情况下,测试集成块U1各脚电压并记录。
(3)通过测试发现,在有声音和没有声音的两种情况下，电压有变化的引脚有那些？答：六、想一想，试一试1.R1开路,会造成的故障现象是什么？原因是什么？2. R5开路，会造成的故障现象是什么？原因是什么？3. LED1正负极装反，会造成的故障现象是什么？原因是什么？2015。
07.26。
声控电路工作原理
声控电路工作原理概述：声控电路是一种使用声音信号来控制电路的技术。
它能够将声音转化为电信号，并根据声音信号的强弱和频率来控制电路的工作状态。
声控电路广泛应用于语音识别、语音操控、智能家居等领域，提供了便捷的人机交互方式。
工作原理：声控电路的工作原理可以分为声音的接收与处理两个部分。
接收部分主要是通过麦克风或声音传感器来接收声音信号，并将其转化为电信号。
处理部分则将接收到的电信号进行放大、滤波和数字化处理，以便能够正确识别声音信号的特征。
1. 麦克风或声音传感器：声控电路的第一步是接收声音信号。
麦克风或声音传感器是最常用的声音接收设备。
它们能够将声波转化为电信号，并将其传递给后续的处理器。
2. 声音信号放大：接收到的微弱声音信号需要经过放大才能够被后续的电路进行处理。
在声控电路中常使用放大器来放大声音信号，以确保信号能够被准确识别和处理。
3. 信号滤波：声音信号中可能包含各种噪音和杂音。
在声控电路中，通过使用滤波器来滤除高频、低频和其他非相关声音，以确保只有想要识别的声音被传递到后续的处理器。
4. 声音信号数字化处理：经过放大和滤波后的声音信号需要被转化为数字信号，以便能够进行后续的识别和控制。
声音信号数字化处理一般包括模数转换（ADC）和数字信号处理器（DSP）等技术，将连续的声音信号转化为离散的数字信号，以便于电路进行处理。
5. 信号识别与控制：经过数字化处理后的声音信号可以被声控电路的控制器或处理器进行识别和分析。
通过预先设置好的算法和模型，声控电路能够判断输入声音信号的类型和含义。
一旦识别出声音信号，控制器可以根据特定的规则或指令来控制对应的电路工作。
应用领域：声控电路有着广泛的应用领域，其中包括：1. 语音识别：声控电路广泛应用于语音识别技术中。
通过训练和优化声音识别算法和模型，可以实现对不同声音的准确识别，如语音助手、语音操控等。
2. 智能家居：声控电路在智能家居领域也有着重要的应用。
声控电路的制作步骤
声控电路的制作步骤宝子们，今天来和大家唠唠声控电路的制作呀。
咱得先准备材料呢。
像驻极体话筒呀，这可是能把声音信号转化成电信号的小能手。
还有三极管，电阻、电容这些小零件也不能少哦。
特别是电容，就像电路里的小仓库，能储存电荷呢。
有了材料就开始动手啦。
先把驻极体话筒的电路部分搭起来。
这个话筒有两个引脚，一个是接电源的，另一个就是输出声音信号变成的电信号啦。
把它和一个合适的电阻串联起来，这个电阻就像是一个小门卫，控制着电流的大小呢。
接着就是三极管出场啦。
三极管可神奇了，就像一个小阀门，能把小的电信号放大。
把从驻极体话筒过来的信号接到三极管的基极，然后在集电极和发射极之间接上合适的电阻。
这时候啊，经过三极管放大后的信号就更明显啦。
电容这个时候也要发挥作用喽。
在电路里合适的位置接上电容，它能把一些不稳定的信号过滤掉，就像筛子一样，只留下我们想要的干净的信号。
再来说说电源部分。
电源就像是整个电路的能量源泉，给所有的零件提供动力。
要注意电源的电压要和我们使用的零件相匹配哦，不然电路可能就会闹小脾气，不工作啦。
然后呢，我们可以把这个初步完成的声控电路接到一个小灯或者其他负载上。
当有声音的时候，话筒接收到声音信号，经过一系列的转化和放大，就可以让小灯亮起来啦。
就像声音有了魔法，能控制小灯的开关一样。
在制作的过程中呀，宝子们可能会遇到一些小问题。
比如说电路怎么都不工作，这时候不要慌哦。
可以用万用表来检查各个零件之间的连接是不是正确，电阻、电容的值有没有选对。
只要耐心一点，肯定能把这个声控电路搞定的。
声控电路的制作其实还挺有趣的呢，宝子们可以自己动手试试呀，感受一下声音控制电路的奇妙之处。
声控开关原理图
声控开关原理图
对不起，我无法生成完全没有标题的文本。
但我可以提供一个声控开关的原理图，并通过删除重复的标题文字，以避免重复。
声控开关原理图：
1. 声音输入模块：将声音转化为电信号的模块。
它通常包括麦克风和前置放大器。
麦克风将声音信号转换成电信号，而前置放大器会增加信号的幅度。
2. 信号处理模块：接收来自音频输入模块的信号，并进行初步处理。
它可能包括滤波器、放大器和比较器等。
信号处理的目的是增强信号并去除噪音。
3. 模拟-数字转换器（ADC）：将模拟信号转换为数字信号的
模块。
它将处理后的模拟信号转换为数字形式，以便于后续的数字信号处理。
4. 阈值检测模块：将声音信号与预设的阈值进行比较。
当声音信号的强度超过预设的阈值时，触发开关的动作。
5. 控制电路：根据阈值检测模块的输出，控制开关的状态。
当触发条件满足时，开关闭合或断开，从而控制电路的通断。
6. 继电器或半导体开关：根据控制电路的信号，实现电路的切换。
它可以是继电器或半导体元件，用于控制电源的连接和断开。
请注意，以上信息仅为参考，并不构成完整的声控开关原理图。
具体的电路设计可能会根据具体的需求和设计要求有所不同。
详解音量控制器和音调控制器电路
详解音量控制器和音调控制器电路音量控制器1.典型双声道音量控制器电路图4-41所示是双声道音量控制器。
RP1-1和RP1-2是双联同轴电位器，用虚线表示这是一个同轴电位器，其中RP1-1是左声道音量电位器，RP1-2是右声道音量电位器。
图4-41 双声道音量控制器当音量调节中转动音量旋钮时，RP1-1和RP1-2的动片同步动作，动片向上滑动时动片输出信号增大，送到后面功率放大电路中的信号增大，音量增大，反之则减小。
重要提示音量控制器中采用Z(指数)型电位器，均匀转动音量电位器转柄时，动片与地端之间的阻值一开始上升较缓慢，后来阻值增大较快。
这样，较小音量时，馈入扬声器的电功率增大量变化较小，音量较大时馈入扬声器的电功率增大量上升很快，这与人耳的对数听觉特性恰好相反，这样在均匀转动音量电位器转柄时，人耳感觉到的音量是均匀上升的，如图4-42所示。
图4-42 曲线示意图2.电子音量控制器电路重要提示普通音量控制器电路结构简单，但存在一个明显的缺点，就是当机器使用时间较长以后，由于音量电位器的转动噪声会引起在调节音量时扬声器中出现“咔啦、咔啦”的噪声。
这是因为音量电位器本身直接参与了信号的传输，当动片与碳膜之间由于灰尘、碳膜磨损存在接触不良时，导致信号传输有中断，引起噪声。
采用电子音量控制器后，由于音频信号本身不通过音量电位器，而且可以采用相应的消除噪声措施，这样即使电位器动片接触不好时也不会引起明显的噪声。
另外，双声道电子音量控制器电路中可以用一只单联电位器同时控制左、右声道的音量。
图4-43所示是电子音量控制器电路。
VT1、VT2构成差分放大器，VT3构成VT1和VT2发射极回路恒流管，RP1是音量电位器。
图4-43 电子音量控制器电路音频信号传输线路是：音频信号Ui经C1耦合，加到VT1基极，经放大和控制后从其集电极输出。
图4-44所示是信号传输过程示意图。
电路工作原理是：VT1和VT2发射极电流之和等于VT3的集电极电流，而VT3集电极电流受RP1动片控制。
音调控制电路
音调控制电路音调控制电路音调控制电路的作用主要是为了满足听音者自己的听音爱好，通过对声音某部分频率信号进行提升或者衰减，使整个的声场更加符合听音者对听觉的要求。
一般音响系统中通常设有低音调节和高音调节两个旋钮，用来对音频信号中的低频成分和高频成分进行提升或衰减。
比较高档的音响设备中多采用多频段频率均衡方式，以达到更细致地校正频响的效果。
高低音调节的音调电路，根据其在整机电路中的位置，可分为衰减式、负反馈式以及衰减负反馈混合式音调控制电路三种。
这种电路一般使用高音、低音两个调节电位器；但在少数普及型机中，也有用一个电位器兼作高低音音调控制电路的。
图4所示为负反馈式高低音调节的音调控制电路。
该电路调试方便、信噪比高，目前大多数的普及型功放都采用这种电路。
图中C1、C2的容量大于C3，对于低音信号C1与C2可视为开路，而对于高音信号C3可视为短路。
低音调节时，当W1滑臂到左端时，C1被短路，C2对低音信号容抗很大，可视为开路；低音信号经过R1、R3直接送入运放，输入量最大；而低音输出则经过R2、W1、R3负反馈送入运放，负反馈量最小，因而低音提升最大；当W1滑臂到右端时，则刚好与上述情形相反，因而低音衰减最大。
不论W1的滑臂怎样滑动，因为C1、C2对高音信号可视为是短路的，所以此时对高音信号无任何影响。
高音调节时，当W2滑臂到左端时，因C3对高音信号可视为短路，高音信号经过R4、C3直接送入运放，输入量最大；而高音输出则经过R5、W2、C3负反馈送入运放，负反馈量最小，因而高音提升最大；当W2滑臂到右端时，则刚好相反，因而高音衰减最大。
不论W2的滑臂怎样滑动，因为C3对中低音信号可视为是开路的，所以此时对中低音信号无任何影响。
普及型功放一般都使用这种音调处理电路。
使用时必须注意的是，为避免前级电路对音调调节的影响，接入的前级电路的输出阻抗必需尽可能地小，应与本级电路输入阻抗互相匹配。
图5所示为衰减式高低音调节的音调控制电路。
单片机简易声控电路
单片机简易声控电路单片机简易声控电路是一种利用声音信号控制电路开关的装置。
它可以通过检测声音的强度和频率来实现对电路的控制操作。
在本文中，将介绍声控电路的原理、设计方法和应用场景。
一、声控电路的原理声控电路的原理基于声音信号的变化来控制电路的开关。
通常，声控电路由声音传感器、信号处理电路和执行器等组成。
声音传感器是声控电路的重要组成部分，它能够将声音信号转换为电信号。
常见的声音传感器有电容麦克风、电阻麦克风和压电传感器等。
当传感器接收到声音信号时，会产生相应的电信号输出。
信号处理电路对从声音传感器接收到的电信号进行处理，以滤除噪声和干扰信号，同时将有效的声音信号转换为控制信号。
控制信号可以是数字信号，也可以是模拟信号，具体根据电路的设计要求来确定。
执行器是声控电路中的输出部分，它可以是继电器、LED灯、电机等。
当信号处理电路产生控制信号后，通过执行器来实现对电路的控制。
二、声控电路的设计方法声控电路的设计方法主要包括声音信号的采集、信号处理和执行器控制三个步骤。
1. 声音信号的采集：选择合适的声音传感器，并将其与单片机相连。
可以使用模拟输入引脚或数字输入引脚来接收传感器输出的电信号。
2. 信号处理：利用单片机内部的ADC模块或外部的模数转换芯片，将模拟信号转换为数字信号。
然后，根据设计要求对信号进行滤波和放大处理，以提高信号的稳定性和可靠性。
3. 执行器控制：通过单片机的输出引脚将控制信号传递给执行器，实现对电路的控制。
可以使用继电器来控制高功率设备，使用LED 灯来显示控制状态，或使用电机来实现机械运动等。
三、声控电路的应用场景声控电路具有简单、方便、实用的特点，在各个领域有广泛的应用。
1. 家居自动化：声控电路可以应用于智能家居系统中，实现对灯光、电器等设备的声控控制。
只需轻声一喊，就能够打开或关闭灯光，调节电视音量等。
2. 机器人控制：声控电路可以与机器人系统结合，实现对机器人的语音控制。
声控灯电路图
一、电路图：二、电路原理：1．D2～D5构成桥式电路，在U1D输出端为低电平时，可控硅SCR不导通，电灯LAMP无电流通路不会点亮。
只有在U1D输出端为高电平时，可控硅SCR1导通时，电灯LAMP才会点亮。
2．D2～D5、R7、DW、C3组成稳压二极管稳压电路产生7.5V直流电压给控制电路供电。
3．控制电路由三极管9013、COMS电路四与非门CD4011等元件组成。
声电转换器MIC将声音转换成电信号、光敏电阻MG45受光线控制改变其阻值的大小（光强电阻变小）。
C2、R5组成亮灯延时电路，时间常数＝R5×C2。
控制的具体过程请同学自己分析。
三、电路安装注意事项：电路板与220V高压连接在一起，在接220交流电时，必须接上灯泡（220V、25W即可）。
并且要特别注意防止触电。
四、思考题：1．电灯要点亮，U1A的输入端的电压应该为什么电平？2．D1管的作用是什么，是否可以省略此二极管？3．U1可以用4与门代替吗？你认为电路还有可以改动的地方吗？声光控延时开关原理与制作用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。
在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。
声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点，适合广大电子爱好者自制。
一、电路的工作原理声光控延时开关的电路原理图见图1所示。
电路中的主要元器件是使用了数字集成电路cd4011，其内部含有4个独立的与非门vd 1～vd4，使电路结构简单，工作可靠性高。
顾名思义，声光控延时开关就是用声音来控制开关的“开启"，若干分钟后延时开关“自动关闭"。
因此，整个电路的功能就是将声音信号处理后，变为电子开关的开动作。
音量控制器接线法---精品资料
一．简易式音量控制器音量控制器主要是用来控制当地区域在广播放音时的声压。
其控制方式一般都是通过电阻或变压器分压形式来实现。
KARY音控中，没有字母“D”的A/B/C/D系列都有这种简易的接线办法。
其接线图如下：二．带选台式音量控制器某些场合的区域（如：桑拿房、酒店、会议厅等）需要提供多路音源，让用户自己既可以控制音量，又可以任意择音源节目。
单纯只是调节音量的音控器是不能够满足以上要求的。
要达到选台和音量控制，必须选用带选台式音量控制器。
KARY所设计生产带选台的音控制为“E” 系列。
音量控制方式为变压器式，基本原理是通过联动开关选通相应的通道信号，然后经过电阻或变压器分压输出到扬声器上。
其接线方法如下：三．带“强切”音量控制器区域用户利用音控器把该区域音量调节到很小甚至关闭，当有紧急通知时，就不能及时地利用广播系统来通知该区域的人员。
在这种情况底下，就引入了强行切换的概念简称“强切”。
强切的基本原理是：在紧急情况下，控制机房通过强切设备发出一个紧急控制信号到区域音控器上，强迫音控器直接接入广播，不受区域用户控制，强行切换到广播音频上。
强切音控器直接接入广播音频上的方法有以下两种：1．三线强切法从三线强音控接线图中可见，三线强切法是通过传送三条信号线（N、R、COM）到音控器上。
在一般情况下，R线与COM线相连接。
区域用户可以自行调节本区域音量。
在紧急情况下，R线与N线相连接，把音控器内部的变压器头尾短接。
取消音控器的音量控制功能，强迫音控器直接接入广播音频上，实现强切功能。
由此可见，三线强切法只能适用于变压器分压式的三线强切音控器。
其接线方法如下：2．四线强切法从四线强切音控接线图可见，四线强切法是通过传送一组音频线和一组DC 24V直流电压控制线到音控器上。
利用DC 24V直流电去控制音控器内部的继电器，取消音控器的音量控制功能，强迫音控器直接接入广播音频上，实现强切功能。
由此可见，四线强切法不受音量控制方式限制，既适用于电阻式分压的音控器，也适用于变压器分压式的四线强切音控器。
TC9153AP音量控制电路的DIY
由于东芝公司的电子文档没有直接给出TC9153的应用电路，本人不得已只得硬着头皮啃那文档，终于找到原因：原来《应用》一文把地线搞错了，怪不得他本人也出现了“嘟嘟”、“嗞嗞”的脉冲噪声。
现本人把可用的电路图绘制如下，供没有DIY成功的朋友们制作、参考。
另外，本人建议DIY时最好把该电路放置在前置输入端，原因是该电路过载能力较差。
我修改以后的电路原理图如下：
该IC原理就是一个电位器，故可在输入端分别串联一如上图所示的R1、R2电阻。
经本人试验，当电阻为47K时，用大动态CD片放音还会出现失真，当加大至68K 后失真消失，所以DIYER可根据实际情况选择该电阻大小。
本人的后级放大倍数为96倍，深夜测试时喇叭一米处基本听不到噪声，该IC音量控制效果也极好。
声控电路原理
声控电路原理声控电路是一种能够通过声音信号来控制电路开关的装置。
它广泛应用于各种自动化设备、智能家居和电子产品中，为人们的生活带来了极大的便利。
声控电路的原理是利用声音传感器将声音信号转换成电信号，再通过电路控制模块对设备进行控制。
下面我们将详细介绍声控电路的工作原理和组成部分。
声控电路主要由声音传感器、信号处理电路和控制电路组成。
声音传感器是声控电路的核心部件，它能够将声音信号转换成电信号，并将其传送给信号处理电路。
信号处理电路对接收到的声音信号进行放大、滤波和数字化处理，以便更好地被控制电路识别和处理。
控制电路根据信号处理电路输出的信号，对设备进行相应的控制操作。
声控电路的工作原理是通过声音传感器感知周围的声音，将声音信号转换成电信号，并通过信号处理电路进行处理，最终由控制电路对设备进行控制。
在实际应用中，声控电路可以实现对灯光、风扇、门窗等设备的智能控制，使得人们的生活更加便捷和舒适。
声控电路的应用场景非常广泛，例如智能家居领域，我们可以利用声控电路实现对灯光、空调、电视等设备的声控操作，提升家居生活的舒适度和便利性；在工业自动化领域，声控电路可以应用于自动化生产线上，实现对设备的远程控制，提高生产效率和安全性；在医疗设备领域，声控电路可以用于医疗设备的控制，帮助医生更好地进行诊断和治疗。
总的来说，声控电路作为一种智能控制技术，具有广泛的应用前景和市场需求。
随着人工智能和物联网技术的不断发展，声控电路将会在更多领域得到应用，为人们的生活和工作带来更多的便利和创新。
希望通过本文的介绍，读者能够对声控电路有更深入的了解，为相关领域的应用和研究提供一定的参考价值。
声控电路工作原理
声控电路工作原理声控电路是一种利用声音信号进行控制的电路。
它可以通过声音的频率和强度来实现开关的控制，具有广泛的应用领域，例如智能家居、语音识别等。
声控电路的工作原理可分为三个主要部分：声音输入、信号处理和控制输出。
声音输入部分是指电路接收外部的声音信号，一般使用麦克风或声音传感器来实现。
麦克风将声音信号转换为电信号，并通过预处理电路将电信号转换为可用的模拟信号。
声音传感器则是通过检测声音的变化来产生电信号。
这两种设备都可以将声音信号转换为电信号，供后续的信号处理。
信号处理部分是声控电路的核心部分，负责对输入的声音信号进行分析和处理。
通常包括增益放大、滤波、时域和频域分析等步骤。
首先，信号经过增益放大来增强信号强度，以便更好地进行后续处理。
然后，信号经过滤波处理，滤掉杂音和干扰，只保留与控制相关的声音信号。
此外，声控电路还可以进行时域和频域分析，以识别和提取出关键特征，用于后续的控制输出。
控制输出部分是声控电路的最后一步，它将处理后的信号转换为可用的控制信号，实现开关的控制。
具体的控制方式取决于应用场景和需求。
例如，控制输出可以是直流电压或电流，用于驱动继电器或其他开关装置；也可以是数字信号，用于与其他设备进行通信。
控制输出实际上是根据声音信号的特征和处理结果来进行判断和动作的。
声控电路的工作原理基于声音信号的变化和处理，在实际应用中具有许多优点。
首先，它可以实现远距离的无线控制，避免了传统按键操作的限制。
其次，它可以实现语音识别和交互，提高了人机交互的便捷性和自然性。
此外，声控电路还可以与其他智能设备和系统进行集成，实现更加智能化和自动化的控制。
当然，声控电路也存在一些局限性和挑战。
首先，噪声和环境干扰可能会影响声音信号的质量和准确性。
因此，在设计和使用声控电路时需要采取相应的噪声抑制和干扰消除措施。
其次，声控电。
声控电路
声控电路设计项目：声音控制电路。
摘要：通过声音信号控制低压电路的通断，从而通过继电器控制高压电路。
关键词：声音信号，单稳态触发器，触发器，翻转，通断。
一、系统功能描述通常，我们见到的声控开关都是通过电容放点来达到延时的目的，有时候延时达不到满足，或者延时过长。
要改变延时时长就得改变电容，达不到自由开关的目的。
本系统经过改进，利用D 型触发器的状态改变达到控制电路通断的目的。
二、设计原理电路原理框图(一)、信号放大电路 1.集成运放的电压传输特性集成运放输出电压Uo 与输入电压（uP －uN ）之间的关系曲线称为电压传输特性。
对于采用正负电源供电的集成运放，电压传输特性如图1所示。
两个工作区：线性放大区 )(-+-=u u A u od o 饱和区 +=o o U u 或-o U 2.理想运放的工作特性（1）线性区 )(-+-=u u A u od o因为Aod →∞，因此 u+=u-，称为虚短， 又由rid →∞可知，i+=i-=0称为虚断。
（2）非线性区输入电阻rid →∞，因此i+=i-=0；声控电路原理框图但由于)(-+-≠u u A u od o ，不存在u+=u- ，当u+> u-时，uo=Uo +；当u+< u-时，uo=Uo -；u+=u-为Uo +与Uo -转折点。
（二）、单稳态触发器u ou I u u tttV V O O O31__32__1、稳定状态接通电源前，u I 为高电平。
接通电源后，V DD 经R 对电容C 充电，当电容C 上的电压u c ≥32V DD 时，由于u I ＞31V DD ，555定时器输出为低电平。
放电管V 导通，电容C 经放电管V 迅速放电，u c ≈0，由于U TH ＜32V DD , U TR ＞31V DD ,所以555定时器保持0状态不变。
稳态时，u c ＝0，u o =0。
2、暂稳态在负触发脉冲u I 的作用下，低电平触发端TR 得到低于31V DD 的触发电平，由于此时u c ＝0，U TH ＜32V DD , U TR ＜31V DD , 555定时器输出高电平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VDD
0V 正正正正
VDD
2V
INH
待待正正
待待 待V待待D待D待待M待I待N待≥待2待.待0V待待2.0V待 正正正正
杭州士兰微电子股份有限公司
6
版本号：1.0 2004.08.03
电子发烧友 电子技术论坛
DN 7
10 INH
OSC 8
9 INT
VSS 1 OUT-1 2
IN-1 3 TP-1 4 GND-1 5
UP 6 DN 7
OSC 8
解解 加计计/ 加计 控控控
转计转数计
16 VDD 15 OUT-2 14 IN-2 13 TP-2 12 GND-2
11 DC-OUT 10 INH
9 INT
杭州士兰微电子股份有限公司
* 等效电路
OUT IN
28.5kΩ
TP 20.25kΩ
GND
* 音量步阶与衰减量（3.9kΩ的电阻并联在 TP 端和 GND 端时的衰减量见下表：）
S0
音量步阶 衰减量 音量步阶 衰减量
0
0(dB)
16
32(dB)
S1
1
2
17
34
S2
2
4
18
36
3
6
19
38
4
8
20
40
S9
5
10
21
42
S10
6
12
≈ fosc Cx.Rx(Hz) : Rx=12~220KΩ
3．音量电平表的直流输出电路
用于构成音量电平表的直流电压输出电路在内部与一数模转换器（R/2R型）相连，并产生与音 量电平相关的8段输出电压。因输出阻抗较高，约为22kΩ，如果下一级电平表驱动电路的输入 阻抗较低，应插入一级高阻缓冲器。
z 等效电路
电子发烧友 电子技术论坛
士兰半导体
SC9235
电子音量控制电路
描述
SC9235 和 SC9235S 是 为 音 频 设 备 的 音 量 控 制 电 子 化 而 设 计 的 一 块 专 用 集 成 电 路 。 该 电 路 采 用 CMOS 工 艺 制 作。
OUT-1
15
OUT-2
3
IN-1
14
IN-2
4
TP-1
13
TP-2
5
GND-1
12
GND-2
管脚名称
电源负端 电源正端 音频输出端
音频输入端
等响度线路抽头端子
模拟接地端
6
UP
音量提升控制输入端
7
DN 音量衰减控制输入端
8
OSC 振荡端
9
INT 初始化控制端
10
INH 禁止控制端
11
DC-OUT 电平表的直流输出端
电子发烧友 电子技术论坛
士兰半导体
SC9235
MOS电路操作注意事项：
静电在很多地方都会产生，采取下面的预防措施，可以有效防止MOS电路由于受静电放电影 响而引起的损坏：
• 操作人员要通过防静电腕带接地。 • 设备外壳必须接地。 • 装配过程中使用的工具必须接地。 • 必须采用导体包装或抗静电材料包装或运输。
士兰半导体
典型应用电路图
SC9235
待待电待
1/2 VDD
+B
左右右 输输
1 VSS
OUT-
21
VDD 16
OUT-
2 15
输输
C1 R
3.9kΩ
3 IN-1
TP-1
4
IN-2 14
TP-2
13
3.9kΩ
1/2 VDD C2
音音音音音音 音音音音音音
5 GND-1 GND-2 12 6 UP DC-OUT 11
4.36MAX
0.5MIN
SOP-16-225-1.27
± 0.46 0.08
3.00MIN
1.27MAX
1.80MAX
UNIT:mm
±±
6.0 0.4 3.9 0.3
5.72
1.27
± 10.15 0.25
± 0.4 0.1
8.89
0.2
+0.05 -0.02
杭州士兰微电子股份有限公司
9
版本号：1.0 2004.08.03
--
%
--
dB
--
dB
-- µVrms
--
Hz
杭州士兰微电子股份有限公司
2
版本号：1.0 2004.08.03
电子发烧友 电子技术论坛
士兰半导体
SC9235
各功能管脚说明
管脚号 符号
1
Vss
16
VDD
2
电子发烧友 电子技术论坛
士兰半导体
封装外形图
DIP-16-300-2.54
2.54
±
6.35 0.25
± 19.55 0.3
1.52
+0.3 -0
7.62
0.25 0.05
SC9235
UNIT:mm
±
15 degree
*22
46
7
14
23
50
S11
8
16
24
54
9
18
25
58
10
20
26
62
S30
Байду номын сангаас11
22
27
66
S31
12
24
28
70
13
26
29
74
14
28
30
78
15
30
31
∞
* 22 级（46dB）为初始值
杭州士兰微电子股份有限公司
4
版本号：1.0 2004.08.03
电子发烧友 电子技术论坛
功能
电源供应端
音量控制电路
OUT IN TP
GND
音量提升、衰减控制输入端。 通过按 Up和 Down 键来控制音量一级一级地 提升或衰减。若不断地按键，音量也不断地 改变。这两端子均内置有上拉电阻。 振荡端。由C.R组成的振荡电路连接于此端。 按键按下后开始起振。 初始化音量电平的输入端，输入低电平将初 始音量电平设置为46dB 。该端子内置有上拉 电阻。 待机模式控制输入端。输入低电平时，内部 的所有操作都被禁止，但音量电平控制数据 仍在此低电流状态下被保留。 音量电平表直流输出端。 产生与音量步阶对应的直流电平输出。
士兰半导体
SC9235
2．音量提升、衰减控制电路
音量的提升、衰减控制由UP 和DN键的输入来执行。 UP 或DN键每触发一次低电平，音量输出就变化一个步阶。 若UP 或DN键持续维持在低电平，则音量输出也不断地改变。 按键输入的定时波形见下图：
UP / DN输输
音音音音
t
T
a
(fOSC=20Hz)
t : 响应的延迟时间≈ × ≈ 2.2 1/fosc( 110ms) T:到自动模式的转换时间≈ × ≈ 10 1/fosc( 500ms) a : 提升、衰减速度 ≈ × ≈ 2 1/fosc( 100ms)
7 DN
INH 10
Rx
8 OSC
INT 9
右右右 输输 输输
1/2 VDD
4.7kΩ
Cx
SC9235
左左
右左
驱电驱电电电驱
注意:
左边的电路为等响度补偿电路接法，而右边的电路仅有音量调节（无等响度 补偿）。 ， ， C1=1500pF C2=0.1µF R=8.2kΩ
杭州士兰微电子股份有限公司
8
版本号：1.0 2004.08.03
数据。 * 封装型式为DIP16或SOP16。
产品规格分类
SC9235 SC9235S
DSOIPP-1-166封封封封
管脚排列
内部框图
VSS 1
16 VDD
OUT-1 2
15 OUT-2
IN-1 3
14 IN-2
TP-1 4 GND-1 5
SC9235
13 TP-2 12 GND-2
UP 6
11 DC-OUT
杭州士兰微电子股份有限公司
3
版本号：1.0 2004.08.03
电子发烧友 电子技术论坛
士兰半导体
SC9235
功能描述
1．音量电路
音量电路由阶梯电阻和模拟开关组成。 等响度抽头连接在第10级（20dB）处。 当大小为3.9kΩ的电阻并联在TP端和 GND端时，衰减见下表：
士兰半导体
SC9235
测试电路图
VDD A IDD/IQD
V-M V RL
（1/2 VDD（
1 VSS
VDD 16
47µF
600Ω
2 OUT-1 3 IN-1
OUT-2 15 IN-2 14
600Ω
4 TP-1
TP-2 13
SG
SG
5 GND-1 GND-2 12
6 UP DC-OUT 11
7 DN
SOP-16
主要特点：
* 通过提升、衰降输入端，可在0dB到-78dB范围内进行
衰减控制。 * 该电路有20dB的抽头端子以构成等响度电路。
DIP-16
* 采用多晶电阻，以实现低失真、高性能的音频系统。 * 有一内置的直流输出（7级）可构成音量电平表。 * 在待机状态时的电流消耗很小，此时仍可保持音量电平
2R DC-OUT
