压空缓冲罐容积
缓冲罐计算
缓冲罐的计算1.圆筒的计算壁厚[]ct i c P D P -=φσδ2 选材料为16MnR 作压力为P w =0.18MPa ，筒体内径为1000mm设计压力为P=1.1×P w =1.1×0.18=0.198MPa 。
设计温度C 25o =t计算压力Pc=P=0.198MPa （由于为气体，故液柱静压力不计，取为0）。
[]MPa t165=σ, MPa s 330=σ, 1.0φ= (双面焊接对接接头，100%无损检测) 取mm C i 4=,于是[]mm 60.0198.016521000198.02=-⨯⨯=-=ct i c P D P φσδ m m 6.446.0=+=+=i d C δδ10.6C mm = 又该值大于名义厚度的6%，所以钢板厚度负偏差不可忽略。
m m 2.56.06.41=+=+=C d δδ 向上圆整后，取mm n 6=δ所以，确定选用mm n 6=δ厚的16MnR 钢板制作罐体。
2.封头采用标准椭圆形封头厚度[]c t i c P D P 5.02-=φσδ 0.1=φ于是mm 6.0198.05.016521000198.0=⨯-⨯⨯=δ 10.64 4.6i C C C mm =+=+= 故m m 2.56.46.0=+=+=i d C δδ圆整后取mm n 6=δ确定选用mm n 6=δ厚的16MnR 钢板制作封头3.高度储罐容积32101.2180250325.1013484.0Q V m P P tP s =-⨯⨯=-= V ：储罐容积，m 3Qs ：供气设计容量，Nm 3/minP 1：正常操作压力，kPaP 2：最低送出压力，kPaP 0：大气压力，P 0=101.325 kPat ：保持时间，分钟min高度m D 67.2141.24VH 22=⨯==ππ 向上圆整H=2.8m 董振龙.缓冲罐的设计[J].石油化工设备技术，1996,3,30 周桂杰.氯气缓冲罐的设计[J].沈阳化工，1996,3,30 贺智慧.关于氯气缓冲罐的探讨[J].天津化工，2013,3,30。
空压机储气罐用途及参数
空压机储气罐用途及参数信息由：富达空压机（）提供空压机储气罐，又名压缩空气储存罐，是一种专门用于储存压缩空气的压力容器，作用是用于存气缓冲，避免空压机频繁加卸载和除掉大部分的液态水，主要与空压机，冷冻式干燥机，过滤器等设备配套使用，组成工业生产上的动力源----压缩空气站.一、空压机储气罐用途空压机储气罐在现场利用中重要有以下功效：缓冲、降温、除水和储能。
如果客户对油分含量的请求相称高，则建议配两支后过滤器（精密过滤器+活性炭过滤器）；某些特别行业（如食物、医药、电子等），甚至还须要配置吸附式干燥器及绝对过滤器。
（一般配置在出产现场）后处置装备的建议配置：紧缩机、前置储气罐、前置过滤器、寒干机、后置过滤器、后置储气罐。
二、空压机储气罐的运用空压机气体如果一出来就进入储气罐，通过储气罐、过滤器、再到干燥机。
由于空压机收缩空气在储气罐的作用下，空气通过储气罐时高速的气流撞击到储气罐壁使其发生汇流，在储气罐内使温度快速降落，使大量的水蒸气得到液化，从而去除大量的水份及油份，从而减轻冷干机的大批负荷（在这里大家可以做个实验：在储气罐里有压缩空气时，把下面的排污阀打到全开，让气体从排污阀流出，不用多久，就会涌现两种可能：排污阀很冷，并可以瞅到有冰块排出；储气罐里因为冰堵也会呈现剩下3- 4公斤的压力排不出来。
在这就可以望出储气罐的冷却量）在压缩空气经由储气罐时，因为储气罐能储存必定量的空气，且输出之压比拟安稳，平稳气流经过过滤器而对过滤器过滤机能也大大进步，是过滤器的使用寿命也得到延伸，在精密过滤器后的储气罐主要起到缓冲和储能作用，使进入车间的空气稳固平稳的输入！所以准确的管路配置应当是：空压机→储气罐→初级过滤器→冷干机→精密过滤器→储气罐→用户车间。
三、空压机储气罐的作用储气罐的作用是维持压缩空气系统的管网压力不要出现大的波动。
由于压缩空气系统末端的用气量一般不可能是任何时候都是平稳的，所以要利用储气罐来平衡系统压力的平稳和减少空压机的频繁加载和卸载。
空气缓冲罐容积的确定(11.6)
压空缓冲罐和真空缓冲罐容积的确定王绍宇(中核第四研究设计工程有限公司，河北石家庄050021)【摘要】本文介绍了制药行业压空缓冲罐和真空缓冲罐容积的计算公式，并结合实例对储气罐、稳压罐的容积计算方法、组合方式进行了讨论，同时对缓冲罐的气液分离效果及设备直径的确定给出了计算方法。
【关键词】压空缓冲罐、真空缓冲罐、气液分离。
压空缓冲罐和真空缓冲罐在化工、医药和机械加工等行业广泛使用，其作用是降低空气系统的压力波动，保证系统平稳、连续供气。
压空缓冲罐一般设置在空压机出口和用气点，设置在空压机出口的缓冲罐主要是为了降低空压机出口压力的脉动及分离压缩空气中的水。
对于往复式压缩机，空压机出口空气缓冲罐的容积一般取空压机每分钟流量（Nm3/min）的10%左右[1]，而对于离心式或螺杆式离心机，由于其排气口气压比较稳定，空气缓冲罐的作用主要是分离冷凝水，其尺寸及容积按照分离冷凝水的要求确定；而设置在用气点的空气缓冲罐，其作用是调节用气负荷，降低不同用气点由于用气量变化而引起的系统压力波动，保证生产装置的正常运行；真空缓冲罐的作用是分离气体中的水分及稳定系统压力，一般设置在真空泵入口。
本文根据压空缓冲罐和真空缓冲罐的功能及使用要求，通过分析计算，给出确定压空缓冲罐和真空缓冲罐容积的计算方法。
1. 气体缓冲罐的计算模型对于常温、低压的压空系统，可以用理想气体状态方程PV=nRT描述气体的体积、压力的变化。
缓冲罐向用户供气，缓冲罐内空气的质量减少、压力降低，此过程存在如下的微分方程式[2]：Vd P=RTdn（1）式中：V：空气缓冲罐体积，m3；P：系统压力(绝压)，Pa；n：系统内空气的摩尔数；T：系统温度，K。
摩尔数的减少和抽气速度之间存在如下微分方程式：PQd τ=RTdn (2) 式中：Q ：抽气速率，m 3/min ；τ：抽气时间，min 。
将式2带入式1，得：d τ=QPVdp （3） 根据上述的式1、2和3，分别对压空缓冲罐和真空缓冲罐的容积及供气时间进行分析。

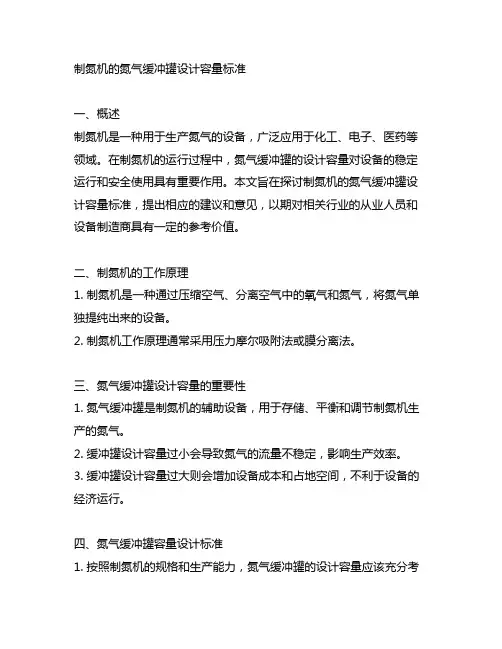

制氮机的氮气缓冲罐设计容量标准
制氮机的氮气缓冲罐设计容量标准一、概述制氮机是一种用于生产氮气的设备，广泛应用于化工、电子、医药等领域。
在制氮机的运行过程中，氮气缓冲罐的设计容量对设备的稳定运行和安全使用具有重要作用。
本文旨在探讨制氮机的氮气缓冲罐设计容量标准，提出相应的建议和意见，以期对相关行业的从业人员和设备制造商具有一定的参考价值。
二、制氮机的工作原理1. 制氮机是一种通过压缩空气、分离空气中的氧气和氮气，将氮气单独提纯出来的设备。
2. 制氮机工作原理通常采用压力摩尔吸附法或膜分离法。
三、氮气缓冲罐设计容量的重要性1. 氮气缓冲罐是制氮机的辅助设备，用于存储、平衡和调节制氮机生产的氮气。
2. 缓冲罐设计容量过小会导致氮气的流量不稳定，影响生产效率。
3. 缓冲罐设计容量过大则会增加设备成本和占地空间，不利于设备的经济运行。
四、氮气缓冲罐容量设计标准1. 按照制氮机的规格和生产能力，氮气缓冲罐的设计容量应该充分考虑氮气的使用情况和生产周期。
2. 根据生产需求和设备参数，氮气缓冲罐的设计容量应保证氮气的稳定输出，同时尽量减少停机维护时间。
五、氮气缓冲罐设计容量的计算方法1. 制氮机生产氮气的流量与压力是决定氮气缓冲罐设计容量的重要因素。
2. 氮气缓冲罐设计容量的计算公式为：V = Q×t×C/N，其中V为缓冲罐设计容量，Q为制氮机生产的氮气流量，t为生产周期，C为安全系数，N为氮气压力。
六、氮气缓冲罐设计容量标准的参考值1. 根据行业标准和实际应用经验，氮气缓冲罐设计容量的参考值通常为制氮机日产氮气量的2至3倍。
2. 对于特殊行业或设备，还应根据具体情况进行调整和优化。
七、氮气缓冲罐设计容量标准的应用实例1. 以某制氮机日产氮气1000立方米为例，其氮气缓冲罐设计容量应该在2000至3000立方米之间。
2. 根据其生产周期、氮气需求和安全系数等因素，还应进行具体计算和调整。
八、氮气缓冲罐设计容量标准的注意事项1. 在制氮机设备的选型和安装过程中，应该充分考虑氮气缓冲罐设计容量的合理性和可行性。
空压系统技术要求说明书
空压系统技术要求1.1设备名称：空压机及后处理设备1.2名称、规格及数量螺杆式空压机：2台（一用一备）冷干机:2台（一用一备）微热吸附式干燥机：2台（一用一备）缓冲罐：3m³（申江牌）储气罐：10m³（申江牌）精密过滤器：若干（由供应商按照压缩空气指标配置）1.3报价方式:全部为到厂价。
1.4设备设计、制造应符合ISO标准。
1.5压缩机为为整体组装式。
供应商需要按本标书的要求完成设备的制造、运输、仓储、指导安装、产品保护、调试、试运行及售后服务工作，并按工作顺序提交所需的卖方提供的设备必须先进、适用、可靠，能向工程供出压力、气量、品质稳定的无油压缩空气。
1.6 供应商必须具备当今世界先进、成熟、可靠的离心式空压机生产技术，拥有制造、调试、维护等方面的专门技术人才和精良的加工设备，有能力为项目建立有效的管理体制，具有良好的业绩,并提供优质的售后服务。
供应商应具有设计、制造本标书所规定设备的资格和能力，对设备的加工能力、质量、使用性能、供货的完整性、先进性、可靠性负责，对设备的安装和调试指导、考核负责。
1.7如供应商没有以书面形式对本招标书的所有条文提出异议，那么买方可以认为供应商提供的产品已完全满足本招标书的要求。
如有异议，供应商应在供应书中以“对招标书的意见和对招标书的差异”为标题的专门章节中加以详细叙述。
供应书要求采用中文书写，计量单位采用国际单位制。
买方拥有对本招标书的解释权，供应商如对本招标书内容有疑议的条款均有责任向买方询问，由于理解的偏差所引起的责任由供应商自行承担。
供应商需说明保证产品质量的手段和措施。
二、技术要求2.1排气压力:0.65MPa以上（稳定压力）2.2额定气量:不小于25m³/min（标准状态下:即0℃,1atm）使用当地气象条件:大气压97kPa,温度38℃，相对湿度80%。
2.3品质:在压缩过程中绝对无油,排气温度小于40℃。
2.4电耗:在排气压力0.65MPa（表压）时，COP≤62.5流量调节范围:40～105%。
空压机储气罐容积计算
空压机储气罐的容积计算可以根据以下步骤进行：
1. 确定所需的最小工作压力（Pm）和最大工作压力（Pc）：
-最小工作压力是指系统正常运行时所需的最低压力。
-最大工作压力是指系统在特定情况下可能达到的最高压力，如启动或紧急情况。
2. 估算每分钟的空气消耗量（Q）：
-根据实际使用需求和设备规格，估算每分钟所需的空气消耗量。
-空气消耗量通常以标准立方英尺/分钟（SCFM）或立方米/小时（Nm³/h）为单位。
3. 计算所需的储气罐容积（V）：
-使用以下公式计算储气罐容积：
V = (Q * (Pc - Pm)) / (60 * Pa)
其中，V表示储气罐容积（以升或立方英尺为单位），
Q表示每分钟的空气消耗量（以SCFM或Nm³/h为单位），
Pc表示最大工作压力（以psi或bar为单位），
Pm表示最小工作压力（以psi或bar为单位），
Pa表示大气压力（通常为14.7 psi或1 bar）。
-结果可以根据实际需要进行取整。
需要注意的是，以上计算只是给出了一个大致的储气罐容积估算值。
在实际应用中，还需要考虑其他因素，如储气罐的设计压力、安全系数和系统的特殊要求等。
建议在咨询专业工程师或空压机制造商的指导下，进行更详细和准确的容积计算和设备选择。
50bbl双仓缓冲罐 设计参数
50bbl双仓缓冲罐设计参数50bbl双仓缓冲罐是一种用于储存和调节液体的设备，通常用于石油、化工、食品等行业。
它的设计参数包括容量、尺寸、材质、工作压力和温度等。
本文将对50bbl双仓缓冲罐的设计参数逐一进行介绍。
首先是容量，50bbl双仓缓冲罐的容量为50桶（桶为一种容量单位，1桶约合159升）。
这个容量大小可以根据用户的需求进行定制，可以选择更大或更小的容量。
其次是尺寸，50bbl双仓缓冲罐的尺寸根据容量大小和使用环境来确定。
一般来说，它的直径和高度会根据容量进行相应的调整，以满足使用要求和空间限制。
材质是50bbl双仓缓冲罐的另一个重要设计参数。
常见的材质包括碳钢、不锈钢等。
根据储存液体的性质和要求，选择合适的材质可以确保储存的液体不受污染和腐蚀。
工作压力是指50bbl双仓缓冲罐能够承受的压力范围。
根据液体的性质和使用要求，设计师会确定合适的工作压力范围，以确保罐体的安全运行。
温度也是一个重要的设计参数。
50bbl双仓缓冲罐通常需要在一定的温度范围内工作，因此设计师需要考虑罐体的材料能否耐受高温或低温环境，以及是否需要加热或冷却装置来控制罐内液体的温度。
除了上述设计参数外，50bbl双仓缓冲罐还可以根据用户的需求进行其他定制。
例如，可以加装液位计、温度传感器等装置，以监测和控制罐内液体的状态。
还可以设计出适合不同工艺流程的进出口口径和连接方式，以方便液体的输入和输出。
在进行50bbl双仓缓冲罐的设计时，还需要考虑到安全性和环保性。
设计师需要确保罐体的结构稳固，能够承受内部和外部的压力，同时要防止液体泄漏和污染环境。
此外，设计师还需要考虑罐体的维护和清洁，以确保罐体的良好状态和使用寿命。
50bbl双仓缓冲罐是一种重要的储存和调节液体的设备，其设计参数包括容量、尺寸、材质、工作压力和温度等。
设计师需要根据用户的需求和使用环境来确定这些参数，以确保罐体的安全运行和满足用户的要求。
同时，还需要考虑到安全性和环保性，保证液体的储存和使用过程中不会对环境造成污染。
压空缓冲罐和真空缓冲罐容积的确定
压空缓冲罐和真空缓冲罐容积的确定一、压空缓冲罐的容积确定1.系统流量：根据系统的压缩机的流量要求，需要确定压空缓冲罐的容积大小。
流量越大，缓冲罐的容积也应相应增加，以保持系统的稳定性和流量调节能力。
2.工作压力：根据系统的工作压力要求，需要确定压空缓冲罐的耐压能力。
缓冲罐的容积与工作压力有关，通常容积越大，耐压能力也应相应增强。
3.操作温度：根据系统的操作温度要求，需要选择合适的材料和绝热措施。
高温环境下，需要选用耐高温材料，并增加绝热层以避免热量损失。
4.冷却方式：对于需要冷却的气体，需要采用冷却设备或冷却介质来降低气体温度，以减少容积和压力的变化。
5.预留容量：为了应对系统压力变化或维护工作，需要在缓冲罐的设计中预留一定的容量。
这些预留容量通常用于紧急情况下的压力释放或维修工作时的气体排放。
二、真空缓冲罐的容积确定真空缓冲罐是一种贮存真空的装置，用于保持真空系统的稳定性和压力均匀分布。
在确定真空缓冲罐的容积时，需要考虑以下几个方面：1.系统漏气率：系统的漏气率越大，真空缓冲罐的容积也应相应增加，以维持系统的稳定真空度。
2.工作压力：根据系统的工作压力要求，需要选择合适的材料和耐压能力。
真空缓冲罐的容积与工作压力有关，通常容积越大，耐压能力也应相应增强。
3.操作温度：根据系统的操作温度要求，需要选择合适的材料和绝热措施。
高温环境下，需要选用耐高温材料，并增加绝热层以避免热量损失。
4.冷却方式：对于需要冷却的真空系统，需要采用冷却设备或冷却介质来降低温度，以减少容积和压力的变化。
5.排气设备：真空缓冲罐通常需要配备排气设备，用于处理系统中的气体排放。
排气设备的容积和排放能力也应与缓冲罐的容积相匹配。
总结起来，压空缓冲罐和真空缓冲罐的容积确定与工艺要求和设计标准密切相关。
在确定容积时，需要考虑系统流量、工作压力、操作温度、冷却方式、预留容量以及排气设备等因素。
通过合理设计和选择合适的材料，可以确保缓冲罐的稳定性和性能。
真空缓冲罐选型计算
真空缓冲罐选型计算
选型计算的第一步是确定工作条件，包括工作压力和波动幅度。
工作
压力是指缓冲罐所需承受的最大压力，通常由工艺流程所决定。
波动幅度
是指压力在罐内的波动范围，一般通过压力传感器来测量。
选型计算的第二步是确定工作流量。
工作流量是指单位时间内通过缓
冲罐的气体流量，通常以标准体积流量（SCFM）或标准立方米每小时
（Nm³/h）来表示。
工作流量的大小与工艺流程的要求相关。
选型计算的第三步是确定缓冲罐的设计参数，包括内径、壁厚和材料。
内径和壁厚可以通过标准工程实践或设备设计手册来确定。
材料的选择需
要考虑到气体性质、工作温度和腐蚀性等因素。
选型计算的第四步是进行容积计算。
容积计算主要涉及到两个方面：
决定罐内气体的最大波动范围和决定罐内气体的平衡时间。
最大波动范围
可以根据波动幅度和工作压力来确定。
平衡时间是指气体从初始压力波动
到平衡状态所需的时间，一般通过数学模型或实验数据来确定。
选型计算的最后一步是进行检查和验证。
检查和验证的目的是确保选
型结果满足工艺流程的要求，并且符合相关的法规和标准。
总之，真空缓冲罐选型计算是一个复杂的过程，需要综合考虑多个因素。
根据工作压力、波动幅度、工作流量等参数，确定缓冲罐的设计参数，并进行容积计算和检查验证，最终选出适合的缓冲罐。
在进行选型计算时，应该仔细分析和评估各个因素，并参考相关的法规和标准，确保选型结果
的准确性和可行性。
60万吨年电石工程压缩空气缓冲罐技术条件
4.另附简图。
5.罐体附件：安全阀、人孔、排水阀、压力表、温度计、排水口阀门、排水口管道等由供货商自配。
设备设计接管条件表
编号
11001-DD-AB-1-T1
编制
可研□基础设计□施工图□
校核
共3页第3页
审核
提出专业
工艺安装
日期
2011年6月17日
项目名称
内件
操作温度
℃
40
衬里材料
厚度：mm
腐蚀介质
含量 无
保温材料
容重：kg/m3，
厚度：mm
衬里要求
内防腐材料
保温要求
无
外防腐材料
防腐要求
常规
说明：
1.如遇带搅拌器的设备应增加如下项目：
搅拌器规格尺寸与容器间相对关系简图，搅拌器介质、电动机功率、轴转数、轴功率、运转要求等。
2.如遇带夹套的设备应增加如下项目：
3.接管长度有特殊要求者，在备注栏内标明。
4.可附简图或另附简图。
5.接管法兰标准：HG20592-2009B系列
6.V-101气体进出口DN250；V-102、V-103气体进出口DN150. V-104、V-105气体进出口DN80
简图：
60万吨/年电石工程20m3压缩空气缓冲罐技术条件
60m3压缩空气缓冲罐、氮气缓冲罐1m3压缩空气缓冲罐、氮气缓冲罐
容器类设备设计
条件表
编号
11001-DD-AB-1-T1
编制
可研□基础设计□施工图□
校核
共3页第1页
审核
提出专业
工艺安装
日期
2011年6月17日
压空缓冲罐和真空缓冲罐容积的确定
压空缓冲罐和真空缓冲罐容积的确定有一定的逻辑性，适合作业用
一、压空缓冲罐的容积
1.压空缓冲罐的容积是指压空缓冲罐的体积，用于储存系统中的蒸汽和压力。
确定压空缓冲罐的容积一般是根据系统的特点，根据以下几个原则确定的：
(1)满足系统压力变化的要求。
当系统压力变化时，缓冲罐中的蒸汽可以按需要补充或抽取，使压力变化趋势变得平缓、稳定；
(2)满足系统控制的要求。
在系统压力变化后，可以利用缓冲罐中的蒸汽压力进行控制，使机械一致性变得高效稳定，从而达到良好的控制效果；
(3)满足系统的节约要求。
缓冲罐中蒸汽压力的变化可以让系统更有效率的利用蒸汽，大大减少蒸汽的损耗，节省能源消耗；
(4)满足系统的安全要求。
缓冲罐可以平滑系统的压力变化，保证系统的工作安全稳定，避免压力过大对系统造成损坏；
2.确定压空缓冲罐的容积一般可以按以下步骤进行：
(1)确定压空缓冲罐的装置位置；
(2)根据系统的工作情况，确定系统额定工作压力，分析系统压力变化的增减情况；
(3)根据工作压力和系统压力变化情况，确定缓冲罐的蒸汽容量；
(4)结合缓冲罐的蒸汽容量确定缓冲罐的容积；。
压空缓冲罐和真空缓冲罐容积的确定
压空缓冲罐和真空缓冲罐容积的确定王绍宇(中核第四研究设计工程，050021)【摘要】本文介绍了制药行业压空缓冲罐和真空缓冲罐容积的计算公式，并结合实例对储气罐、稳压罐的容积计算方法、组合方式进行了讨论，同时对缓冲罐的气液分离效果及设备直径的确定给出了计算方法。
【关键词】压空缓冲罐、真空缓冲罐、气液分离。
压空缓冲罐和真空缓冲罐在化工、医药和机械加工等行业广泛使用，其作用是降低空气系统的压力波动，保证系统平稳、连续供气。
压空缓冲罐一般设置在空压机出口和用气点，设置在空压机出口的缓冲罐主要是为了降低空压机出口压力的脉动及分离压缩空气中的水。
对于往复式压缩机，空压机出口空气缓冲罐的容积一般取空压机每分钟流量（Nm3/min）的10%左右[1]，而对于离心式或螺杆式离心机，由于其排气口气压比较稳定，空气缓冲罐的作用主要是分离冷凝水，其尺寸及容积按照分离冷凝水的要求确定；而设置在用气点的空气缓冲罐，其作用是调节用气负荷，降低不同用气点由于用气量变化而引起的系统压力波动，保证生产装置的正常运行；真空缓冲罐的作用是分离气体中的水分及稳定系统压力，一般设置在真空泵入口。
本文根据压空缓冲罐和真空缓冲罐的功能及使用要求，通过分析计算，给出确定压空缓冲罐和真空缓冲罐容积的计算方法。
1.气体缓冲罐的计算模型对于常温、低压的压空系统，可以用理想气体状态方程PV=nRT描述气体的体积、压力的变化。
缓冲罐向用户供气，缓冲罐空气的质量减少、压力降低，此过程存在如下的微分方程式[2]：VdP=RTdn （1）式中：V：空气缓冲罐体积，m3；P：系统压力(绝压)，Pa；n：系统空气的摩尔数；T：系统温度，K。
摩尔数的减少和抽气速度之间存在如下微分方程式：PQdτ=RTdn （2）式中：Q：抽气速率，m3/min；τ：抽气时间，min。
将式2带入式1，得：dτ=Vdp/QP （3）根据上述的式1、2和3，分别对压空缓冲罐和真空缓冲罐的容积及供气时间进行分析。
空压系统储气罐容积选择标准
空压系统储气罐容积选择标准
空压系统储气罐容积的选择标准会受到多个因素的影响，包括以下几个方面：
1. 空压机的输出流量：储气罐的容积应该足够大，以便在空压机达到峰值输出时能够提供足够的储气量，并在峰值时段保持系统稳定。
2. 压缩空气的用途：不同的应用需要不同的压缩空气需求，一些应用需要瞬时大流量的压缩空气，而另一些应用需要稳定的压缩空气压力。
根据用途不同，储气罐容积的需求也会不同。
3. 空压系统的峰谷负荷差：如果空压系统在用气需求较大时，空压机的输出流量无法满足，储气罐可以通过释放存储的气体来满足需求。
因此，咨询设计师关于空压系统的峰谷负荷差是很重要的。
4. 储气罐的周期性排污需求：连续运行的空压系统中，有时需要排除空气中的水分和杂质，此时储气罐需要有足够的容积以便存储被排除的液体。
5. 储气罐的安全性：储气罐的容积选择也会受到安全因素的影响。
大容量的储气罐具有较高的压力，因此需要考虑带来的潜在危险。
综上所述，选择适当的储气罐容积需要综合考虑空压机的输出流量、用气需求、峰谷负荷差以及周期性排污需求，并确保满
足安全要求。
一般来说，可以咨询专业设计师或厂家来获得更具体的建议和选择。
压缩空气缓冲罐容积计算
压缩空气缓冲罐容积计算压缩空气缓冲罐是一种常见的气体容器，用于存储和释放压缩空气。
它在工业领域广泛应用，能够平衡压缩空气系统中的压力波动，保护设备和管道免受过高或过低的压力影响。
我们来了解一下压缩空气缓冲罐的基本构造。
它通常由一个密封的容器和一个空气阀组成。
容器的形状可以是圆柱形、球形或其他形状，具体取决于应用需求。
容器内部通常涂有防锈涂层，以保护其免受腐蚀。
空气阀用于调节缓冲罐内的压力，保持系统的稳定运行。
压缩空气缓冲罐的容积是非常重要的参数。
容积的大小决定了缓冲罐能够存储多少压缩空气，从而影响了系统的稳定性和性能。
一般来说，缓冲罐的容积应根据系统的需求进行合理选择。
我们需要根据系统的最大压力和流量来确定所需的缓冲罐容积。
当系统中的压缩空气流量增加时，缓冲罐需要有足够的容积来储存额外的空气，以保持系统的稳定。
另外，当系统中的压力波动较大时，缓冲罐也需要有足够的容积来吸收这些波动，避免对设备和管道造成损坏。
我们需要考虑缓冲罐的排放速度。
当系统需要释放压缩空气时，缓冲罐需要具备足够的排放速度来满足系统的需求。
排放速度取决于缓冲罐的容积和空气阀的设计。
一般来说，较大容积的缓冲罐能够提供更大的排放速度。
缓冲罐的容积还会受到空间和成本的限制。
在选择缓冲罐容积时，需要考虑到可用的空间和预算。
如果空间有限，我们可能需要选择较小容积的缓冲罐，但这可能会影响系统的性能。
因此，在进行容积选择时，需要在空间和成本之间进行权衡。
需要注意的是，缓冲罐的容积应根据系统运行的特点进行调整。
随着系统使用时间的增长，其运行特性可能会发生变化，容积的选择也需要相应调整。
定期检查和维护缓冲罐，根据实际情况进行容积调整，可以确保系统的稳定性和性能。
压缩空气缓冲罐的容积是影响系统稳定性和性能的重要参数。
在选择容积时，需要考虑系统的最大压力和流量、排放速度、空间和成本等因素。
合理选择缓冲罐的容积可以保护设备和管道，确保系统的正常运行。
因此，在设计和维护压缩空气系统时，我们应充分考虑压缩空气缓冲罐的容积问题。
空气储罐容积的计算方法
空气储罐容积的计算方法问：公司新增9台排气量27.1m3/min的空压机，需要配置储气罐，不知要选用多大容量的储气罐为好？答1：这个问题要根据实际情况来确定:1.当空压机或外部管网突然停止供气时,气动设备需要工作一定时间的话,则气罐容积的计算公式为:V≥PaQmaxT/60(P1-P2) (L)2.若空压机的吸入流量是按气动系统的平均耗气量选定的,当气动系统在最大耗气量下工作时,则气罐容积的计算公式为:V≥(Qmax-Qs a) Pa /P*T’/60 (L)其中: P1:停止供气时的压力, MPaP2:气动系统允许的最低工作压力,MPaPa:大气压力,Pa=0.1MPaQmax:气动系统的最大耗气量,L/min(标准状态)T:停止供气后应维持气动系统正常工作的时间,sQsa:气动系统的平均耗气量,L/min(标准状态)P:气动系统的使用压力,MPa(绝对压力),Pa=0.1MPaT’:气动系统在最大耗气量下的工作时间,s对于第二点另有意见，如下：这个问题要根据实际情况来确定:1.当空压机或外部管网突然停止供气时,气动设备需要工作一定时间的话,则气罐容积的计算公式为:V≥PaQmaxT/（60(P1-P2)）(L)2.若空压机的吸入流量是按气动系统的平均耗气量选定的,当气动系统在最大耗气量下工作时,则气罐容积的计算公式为:V1=(Qmax-Qsa) Pa /P*(T'/60) (L) （1）V=P*V1 /(P1-P2) （2）由（1）、（2）得：V=(Qmax-Qsa)Pa*T/（60(P3-P2)）其中: P1:停止供气时的压力, MPaP2:气动系统允许的最低工作压力,MPaP3:储气罐最高工作压力，MPaPa:大气压力,Pa=0.1MPaQmax:气动系统的最大耗气量,L/min(标准状态) T:停止供气后应维持气动系统正常工作的时间,s Qsa:气动系统的平均耗气量,L/min(标准状态)P:气动系统的使用压力,MPa(绝对压力),Pa=0.1MPa T’:气动系统在最大耗气量下的工作时间,sV1:储气罐有效储气容积。
