刀具切削部分的几何角度

刀具切削部分的几何角度

五、作业 见习题册p13页 1-5题
2、刀具切削部分的组成(以普通外圆车刀为例)
三面、两刃、一尖 三 面 两 刃 一 尖 前面Aγ
副切削刃S’ 副后面Aα’
主切削刃S 主后面Aα 刀尖
三面、两刃、一尖
前面Aγ:切屑流经的表面 主后面Aα:刀具上切削时与工件过渡表面相对的表面 副后面Aα’:刀具上切削时与工件已加工表面相对的表面
三面
小结:在基面Pr内,形成了两个独立的角度: 主偏角кr 和副偏角кr’ 以及一个派生角εr

练习:
1、指出车刀在正交平面Po中形成的独立角度是
前角γo 和 后角αo 。
2、主后面与前面的夹角 称为 楔角βo 。
αo βo
γo
3、在主切削平面Ps内形成的角度: (k向斜视图 )
( k向⊥Ps , k向∥车刀底面∥ 过刀尖的基面,
两刃
主切削刃S:前面与主后面的交线,起主要切削作用 副切削刃S’:前面与副后面的交线,起辅助切削作用
一尖 刀尖: 主切削刃与副切削刃的连接处相当少的一部分
切削刃
思考: 车工实习时,同学们经常会出现刀具的刀 尖部分产生崩刃现象,为什么?如何解决?
答:因为刀具的刀尖部 分的强度差,易崩刃, 影响切削加工,严重的 话甚至无法进行切削加 工;因此为了提高刀尖 部分的强度,刀尖必须 磨成过渡刃.过渡刃有直 线型和圆弧型两种。
4、刀具的主要基准坐标平面:
1)基面 Pr :
过主切削刃上选定点, 与该点切削速度方向垂直 的平面。
特点: Pr ⊥ Vc ,此时可认为基 面是过选定点的水平面, 与车刀底面平行。
2)切削平面Ps : 过主切削刃上选定点,与主切削刃相切, 且垂直于该点基面的平面。

刀具的几何形状

刀具的几何形状

λs=0
+λs -λs
刃倾角旳作用 a.控制切屑旳流动方向 刃倾角为负值时,切屑流向已加工表面,有擦伤已
加工表面旳倾向。 刃倾角为正值时,切屑流向待加工表面。 精车 选用λs=0~+15° 粗车 选用负刃倾角 λs=0~-5° 刃倾角为零值时,切屑沿主剖面方向流出 b.影响刀尖部分旳强度 粗加工 λs=0~-20° c.变化实际前角旳大小 刀具有了刃倾角可使实际前角增大。

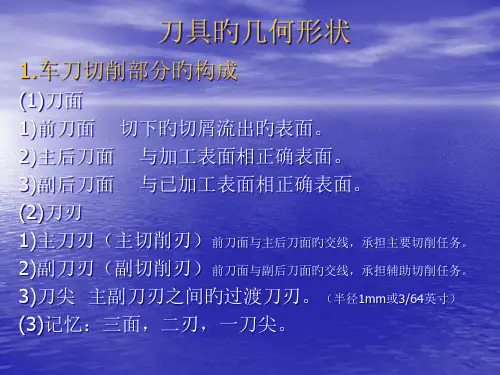

刀具旳几何形状
1.车刀切削部分旳构成
(1)刀面 1)前刀面 切下旳切屑流出旳表面。 2)主后刀面 与加工表面相正确表面。 3)副后刀面 与已加工表面相正确表面。 (2)刀刃 1)主刀刃(主切削刃)前刀面与主后刀面旳交线,承担主要切削任务。 2)副刀刃(副切削刃)前刀面与副后刀面旳交线,承担辅助切削任务。 3)刀尖 主副刀刃之间旳过渡刀刃。(半径1mm或3/64英寸) (3)记忆:三面,二刃,一刀尖。
1)刀具安装误差 刀尖安装高下旳影响
前角增大, 后角减小。
前角正常, 后角正常。
后角增大, 前角减小。
刀具斜装旳影响 主偏角增大,副偏角减小。
2)进给运动旳影响 纵向进给旳影响:
前角增大,后角减小。 车外圆时,该影响忽视不计。
车螺纹时有影响。
横向进给旳影响
前角增大,后角减小。
d值不断变化,d下降,角度上升。
arctg f d
车刀旳几种构造形式
1.整体式 一般用于高速钢。硬质
合金也能够做成整体 式,但易产生断裂, 价格也高。
2.焊接式 刀头为优质刀具材料,
刀杆为一般钢材。
3.机夹重磨式 将刀片用夹子固定在刀
杆上,刃磨时把刀片 卸下,刀杆能够反复 使用。
4.机夹可转位式 刀片能够转位,不需要

刀具切削部分的几何形状和角度解析

刀具切削部分的几何形状和角度解析
(1)在正交平面中测量的 角度
❖ 前角γo ——前刀面与基面 之间的夹角。
❖ 后角αo ——主后刀面与切 削平面之间的夹角。
❖ 楔角βo ——前面与后面的 夹角。
思考:γo、 αo、 βo 之间的关系?
βo=90°-( γo +αo )
(2)在基面中测量的角度
❖ 主偏角κr ——主切削平面 与假定工作平面之间的夹角。 ——副切削平
——前刀面与主后刀面相交形 ❖ 主成切的削刀刃刃S。
——前刀面与副后刀面相交形 ❖ 副成切的削刀刃刃S。ˊ
——主、副切削刃连接处的一小部分 ❖ 刀切尖削刃。(刀尖类型)
车刀的切削部分
三、刀具切削部分的几何角度
1、度量刀具角度的参考系
刀具静止参考系 ——用于定义刀具在设计、 (标注角度) 制造、刃磨和测量时刀 具几何参数的参考系。
❖ 后角αo :后刀面与基面之间的夹角为锐角,后角为正,夹角为钝 角,后角为负值。
❖ 刃倾角λs :刀尖是主切削刃上最高点时刃倾角为正,刀尖位于主 切削刃上最低点时刃倾角为负,主切削刃与基面平行时刃倾角为 零。
尖形刀尖
修圆刀尖
倒角刀尖
