矿床开拓方法(重点是联合开拓,考过)

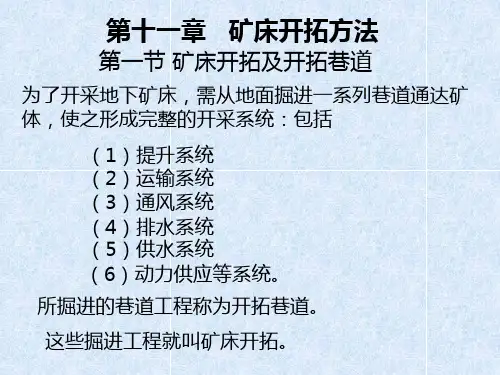

矿床开拓办法分类与开拓巷道评述
适用条件； (1) 矿体范围大，厚度小，下盘岩石不稳固， 矿石稳固，矿石价值不高； (2) 矿井急需短期投产，争取早日见矿，并 需作补充勘探。
二·下盘斜井开拓法 斜井布置在矿脉的下盘开拓法。如图2-6。
Top soil
ore Inclined shaft
优点：不需要留保安矿柱,井筒平直， 维护条件好。 缺点：需要掘进石门，不作探矿。掘 进斜井不能出矿。
surface
Ore body
Level 120 Level 60 Level 0 Level -60
shaft
第二节 开拓方法分类
单一开拓方法 用一种主要开拓巷道开拓地下矿床。
联合开拓方法 矿床上部用一种主要开拓巷道，而其下部用另一种 主要开拓巷道；或用两种主要开拓巷道组合起来开 拓一个或几个矿体。
ore
Ventilation shaft
Haulage drift
Ground ，平硐在矿体内。
第四节 斜井开拓法 inclined shaft
基本条件：倾斜或缓倾斜矿体（150 ~ 450）, 矿体赋存 在地平面以下，矿体埋藏不深的中小型矿山，地表无过 厚的表土层，可采用斜井开拓。
上盘竖井开拓剖面图
ore
Haulage drift
shaft
这种开拓方法与下盘竖井开拓法比较，存在严重缺点。 在下列条件使用：
(1)根据地面地形条件，矿体下盘时高山，而上盘地形 平坦，采用上盘竖井，井筒的长度较小。
(2)根据矿区地面地形条件及矿区内部和外部的运输联 系，选厂和尾矿库只宜布置在矿体上盘方向。
（1）垂直矿体走向的上盘平硐开拓 （2）垂直矿体走向的下盘平硐开拓 （3）沿矿体走向的侧翼平硐开拓
一·垂直矿体走向下盘平硐开拓法 当矿脉和山坡的倾斜方向相反时，则由下盘掘进平硐穿 过矿脉开拓矿床，这种开拓方法叫做下盘平硐开拓法。

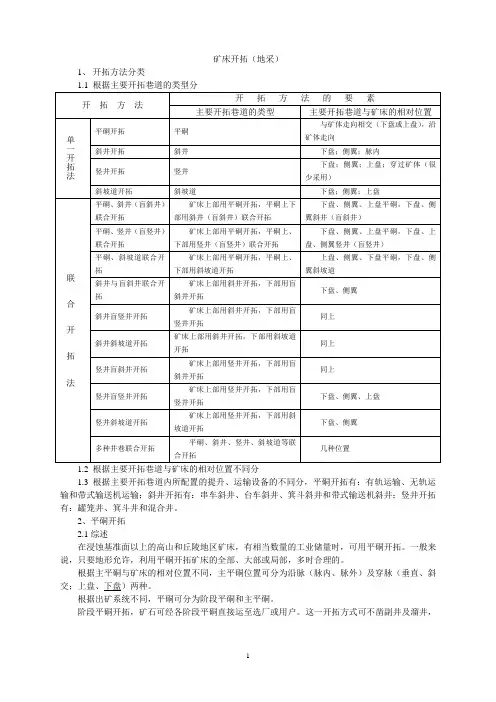

矿床开拓(地采)
矿床开拓（地采）1、开拓方法分类1.2 根据主要开拓巷道与矿床的相对位置不同分1.3根据主要开拓巷道内所配置的提升、运输设备的不同分，平硐开拓有：有轨运输、无轨运输和带式输送机运输；斜井开拓有：串车斜井、台车斜井、箕斗斜井和带式输送机斜井；竖井开拓有：罐笼井、箕斗井和混合井。
2、平硐开拓2.1综述在浸蚀基准面以上的高山和丘陵地区矿床，有相当数量的工业储量时，可用平硐开拓。
一般来说，只要地形允许，利用平硐开拓矿床的全部、大部或局部，多时合理的。
根据主平硐与矿床的相对位置不同，主平硐位置可分为沿脉（脉内、脉外）及穿脉（垂直、斜交；上盘、下盘）两种。
根据出矿系统不同，平硐可分为阶段平硐和主平硐。
阶段平硐开拓，矿石可经各阶段平硐直接运至选厂或用户。
这一开拓方式可不凿副井及溜井，因而具有基建工程量小、投资少及投产快等优点。
但坑口分散、运输距离长且环节多，经营费用高、产量小，故多用于小型矿山开拓。
主平硐开拓，在主平硐以上的各阶段的矿石，可通过溜井下放至主平硐水平，经主平硐运至地表受矿仓。
人员、设备、材料、用副井、电梯井、斜井或无轨斜坡道送至工作面。
也有在地面用有轨斜坡道或汽车联系各阶段平硐的。
平硐开拓之优点：（1）矿石经溜井自重下放，矿坑水经主平硐或阶段平硐排出地表，节省能源，生产成本低；（2）出矿系统简单，大型设备少，投资低；（3）施工方法和施工设备简单；（4）生产安全可靠，潜在能力大，改扩建时投资小、见效快；（5）除长平硐外，一般情况下，施工速度快，基建时间短。
2.2主平硐硐口标高的确定两个原则：一是床开拓的角度看，主平硐硐口标高越低，用平硐开拓的储量就越多；二是主平硐硐口标高必须与受矿口的标高相适应。
2.3单、双巷的确定主平硐的单、双巷与矿山的生产力、运输设备的规格、主平硐的长短以及通过的岩层的稳定性有关。
2.4长平硐开拓应注意的问题（1）应采取措施缩短主平硐的掘进时间，加快工程进度；（2）对涌水量大的长平硐掘进，应尽可能避免下坡掘进。
第06章矿床开拓方法
斜坡道的典型开拓方法
斜坡道开拓的主要特点： 斜坡道的坡度 螺旋式１０％～3０％；折返式一般不大于１５％； 岩层移动界线以外； 应用：单独使用斜坡道开拓的较少，一般为竖井 开拓的辅助开拓，或联通阶段运输巷，便于无轨 设备和人员的通行；部分矿山用于深部开拓； 折返式应用较多，具有安全、使用年限长、通风 阻力小等优点。
斜井箕斗
斜井胶带运输机
竖井开拓
• • • • • • • • 矿体赋存在地平面以下； 矿体倾角≥45º 矿体倾角≤15º 且埋藏较深； 采用罐笼、箕斗提升，生产能力大于斜井； 易于维护； 广泛使用。 地表移动带界限之外，并留有安全距离； 安全距离：构筑物20m以上；河流、湖泊50m以上；
联合开拓方法
1. 2. 3. 4. 5. 6. 7. 8. 平硐与盲竖井联合开拓 ? ？ 明竖井与盲竖井联合开拓：竖井提升高度一般500~600m; ? ？ 斜井与盲竖井联合开拓 ?
联合开拓方法
1. 平硐与盲竖井联合开拓
2. 平硐与盲斜井 3. ？
4. 5. 6. 7. 8. 明竖井与盲竖井联合开拓：竖井提升高度一般500~600m; ? ？ 斜井与盲竖井联合开拓 ?
竖井开拓
• • • • • • • • 矿体赋存在地平面以下； 矿体倾角≥45º 矿体倾角≤15º 且埋藏较深； 采用罐笼、箕斗提升，生产能力大于斜井； 易于维护； 广泛使用。 地表移动带界限之外，并留有安全距离； 安全距离：构筑物20m以上；河流、湖泊50m以上；
斜坡道开拓法
• 斜坡道开拓类型 • 螺旋式 折返式
联合开拓方法
1. 平硐与盲竖井斜坡道
4. 明竖井与盲竖井联合开拓：竖井提升高度一般500~600m;
5. ？
选择矿床开拓方案的方法和步骤
立志当早，存高远
选择矿床开拓方案的方法和步骤
对于一个矿山，往往有几个技术上可行的而在经济上不易区分的开拓方案，矿床开拓设计是从中选出最优方案。
由于矿床开拓设计内容广泛，它涉及到井田划分、选场和尾矿库的相关位置以及地面总平面布置等一系列问题，往往不能轻易地判断方案的优劣，因此，必须综合分析比较方法，才能选出最优的矿床开拓方案。
用综合分析方法选择矿床方案的步骤如下。
1、开拓方案初选
在全面了解了设计基础资料和对矿床开拓有关的问题进行深入调查研究的基础上，根据国家技术经济政策和设计任务书，充分考虑前述影响因素，提出在技术上可行的若干方案，对各个方案拟定出开拓运输系统、通风系统，确定主要开拓巷道类型、位置和断面尺寸，绘出开拓方案草图，从其中选出3～5 个可能列入分析比较的开拓方案。
在方案初选中，既不要遗漏技术上可行的方案，又不必将有明显的方案列入比较。
2、开拓方案的初步分析比较
对初选出的开拓方案，进行技术、经济、建设时间等方面的初步分析比较，删去某些无突出优点和难于实现的开拓方案，从中选出2～3 个在技术经济上难于区分的开拓方案，列为进行技术经济比较的开拓方案。
3、开拓方案的技术经济比较
对初步分析比较选出的2～3 个开拓方案，进行详细的技术经济计算，综合分析评价，从中选出最优的开拓方案。
在技术分析比较中，一般要计算和对比下列技术经济指标：
（1）基建工程量、基建投资决额和投资回收期；。
矿井开拓方式
准备煤量可采期（月）=期末准备煤量/当月计划产量或 平均月设计能力
T
p
Zp AY
1年
AY 计划月产量
三量可采期计算及规定回采煤量可采期（月）=期末回采煤量 /当年平均月计划产量
T
h
Zh
a
4
6月
a 月计划月产量
3 矿井生产系统
指在煤矿生产过程中的提矿升区、运输、排 水、人员安全进出、材料设备上下井、 矸石出运、供电、供气、供水等巷道线 路及其设施。
注：煤层需表示钻孔中见煤的底板标高和煤层厚度。
矿井储量：指井田内可采煤层的全部储量 （一）煤炭储量的分级分类
1.
按可 行性 评价 阶段 划分
1 （1）概略研究储量 2 （2）预可行性研究储量 3 （3）可行性研究储量
（1）经济的储量 2.
按
（2）边际经济的储量
经
济 意
（3）次边际经济的储量
义
划
❖ 减少煤柱损失，提高回采率， 减少维护量；
❖ 减少工程量，降低投资，减少 建工工期；
❖ 新技术机械化、自动化的推广 创条件；考虑煤质、煤种。
片盘斜井开拓 是最简单的开拓方式。典型的片盘斜井如下图所
示,其井下部分有一个下山采区。井田沿煤层倾向按标 高划分为数个分段,每段相当于采区的一个区段,习惯 上称为片盘,适于布置一个采煤工作面。
斜井倾角 <17° <25°
25°～35° <15°
矿井年产量 /万ta-1 >60
15～60 15～90
<60
提升方式 带式输送机
串车 箕斗 无极绳
I 9
立
井
6
单
水
6
5
矿床开拓方法(1)
2020/11/30
矿床开拓方法(1)
Typical development
surface
Ore body
Level 120 Level 60 Level 0 Level -60
shaft
第二节 开拓方法分类
单一开拓方法 用一种主要开拓巷道开拓地下矿床。
联合开拓方法 矿床上部用一种主要开拓巷道，而其下部用另一种 主要开拓巷道；或用两种主要开拓巷道组合起来开 拓一个或几个矿体。
（1）垂直矿体走向的上盘平硐开拓 （2）垂直矿体走向的下盘平硐开拓 （3）沿矿体走向的侧翼平硐开拓
一·垂直矿体走向下盘平硐开拓法 当矿脉和山坡的倾斜方向相反时，则由下盘掘进平硐穿 过矿脉开拓矿床，这种开拓方法叫做下盘平硐开拓法。
A
ore
pass
Ventilation shaft
Main haulage A
矿床开拓方法(1)
当矿体倾角较大（350~420），斜井可采用伪斜井。
β
a
伪斜井的倾角一般为r=250~280。当矿体倾角为 a则=3有5斜0~4井2的0 水平投影与矿体走向夹角β为：
当斜井倾角大于250~300时，一般用箕斗提升； 当斜井倾角小于或等于250~300时，用串车提升； 当斜井倾角小于180时，可采用钢丝绳胶带输送机运输。
适用条件； (1) 矿体范围大，厚度小，下盘岩石不稳固， 矿石稳固，矿石价值不高； (2) 矿井急需短期投产，争取早日见矿，并 需作补充勘探。
二·下盘斜井开拓法 斜井布置在矿脉的下盘开拓法。如图2-6。
矿床开拓方法(1)
Top soil
ore Inclined shaft
优点：不需要留保安矿柱,井筒平直， 维护条件好。 缺点：需要掘进石门，不作探矿。掘 进斜井不能出矿。
矿床开拓及采矿方法
狮子山铜矿开拓方法及采矿方法一、开拓方法1、开采地下金属矿床时，必须先从地表掘进一系列井巷到达矿体，以建立地表与矿体之间形成一套独立完整的人行、材料、通风、提升、运输、供水、排水、供电、供风、充填等系统，这些工程的综合就称之为矿床开拓。
总共分为单一开拓法（平硐开拓、竖井开拓、斜井开拓、斜坡道开拓）以及联合开拓法（用以上两种或两种以上的开拓）。
狮子山矿是采用平硐、盲竖井以及斜井联合开拓法。
2、根据矿体赋存条件，狮子山铜矿体属于一个盘区三个矿块，一期工程设计井田开采面积为12400m2,二期主控工程深度在1335.0水平（八中断至十三中段），垂直深度250米，走向长度400米左右，矿石量3974300吨，地质品位0.905%，金属量35891吨。
三期主控工程深度在1237米水平（十三中断至十五中段），垂深度100米，走向长度500米左右，矿石量1321985吨，地质品位0.82%,金属量10867.7吨。
四期正在做初步设计预科研。
3、开拓顺序一般按由上到下、由远到近的顺序进行；中段采用环形运输，分别在矿体上、下盘开掘沿脉巷道，中间以穿脉贯通。
根据矿体埋藏情况选用的采矿方法和充分利用原有勘探坑道，阶段高度一期工程为50～69米二、三期工程为50米。
中断高度选择依据：根据地质、技术、经济等因素。
基本地质情况：矿体厚度平均为21米，走向N500~600E，倾角700~820，倾向南东，平均走向长360米，垂深670—850米。
矿岩硬度f=4~8,中等稳固。
技术因素：尽量降低开拓工程总量和费用，有利于生产和集中管理。
4、矿山开拓方法（1）根据矿体埋藏情况及矿区地形条件，狮子山铜矿一期工程设计标高为1585米以上（八中断以上），采用平硐—溜井加辅助盲竖井联合开拓，竖井提升废石、主溜井下放矿石至八中断，最后在八中断装矿经主平隆运输至坑外起点站。
一期主溜井在各中段建立分支溜井，下放至主溜井。
各中段平巷采用穿脉运输方式装矿。
矿床开拓方法分类
书山有路勤为径，学海无涯苦作舟矿床开拓方法分类根据主要开拓巷道的类型，矿床开拓方法可分为平硐开拓、斜井开拓、竖井开拓、斜坡道开拓和联合开拓。
凡用一种主要开拓巷道开拓矿床的称为单一开拓，用两种或两种以上的主要开拓巷道开拓矿床的称为联合开拓。
按照主要开拓巷道与矿床的相对位置不同，可分为下盘、侧翼、上盘和穿过矿体等开拓方法。
从实际应用上看，下盘和侧翼开拓方法使用的较为广泛。
上盘和穿过矿体的开拓方法，除受到条件限制外，一般很少采用。
按照主要开拓巷道内所配置的提升，运输设备不同，平硐分为：有轨运输、无轨运输和带式输送机运输。
斜井分为：串车斜井、台车斜井、箕斗斜井和带式输送机斜井。
竖井分为：罐笼井、箕斗井和混合井。
斜坡道为汽车运输。
对某一个矿床开拓井，可以是一种或几种提升、运输方法的联合。
开拓方法分类见表3。
表3开拓方法分类开拓方法开拓方法的要素主要开拓巷道的类型主要开拓巷道与矿床的相对位置单一开拓法平硐开拓平硐与矿体走向相交（下盘或上盘），沿矿体走向斜井开拓斜井下盘；侧翼；脉内竖井开拓竖井下盘；侧翼；上盘；穿过矿体斜坡道开拓斜坡道下盘；侧翼；上盘联合开拓法平硐、斜井（盲斜井）联合开拓矿床上部用平硐开拓，平硐上、下部用斜井（盲斜井）联合开拓下盘、侧翼、上盘平硐，下盘、侧翼斜井（盲斜井）平硐、竖井（盲斜井）联合开拓矿床上部用平硐开拓，平硐上、下部用竖井（盲竖井）联合开拓下盘、侧翼、上盘平硐，下盘、上盘、侧翼竖井（盲竖井）平硐、斜坡道联合开拓矿床上部用平硐开拓，平硐上、下部用斜坡道开拓上盘、侧翼、上盘平硐，下盘、侧翼斜坡道斜井与盲斜井联合开拓矿床上部用斜井开拓，下部用盲斜井开拓下盘、侧翼斜井盲竖井开拓矿床上部用斜井开拓，下部用盲竖井开拓同上斜井斜坡道开拓矿床上部用斜井开拓，下部用斜坡道开拓同上竖井盲斜井开拓矿。
金矿开拓设计八大系统文字说明
第二章开拓系统一、开拓方式矿床开拓采用竖井、盲竖井联合开拓方式。
主竖井: 井筒净径5.0m，井口标高+185m，井底标高-432m，井深617 m，最低中段为十四中段，井筒中心坐标为：X＝45523.5，Y＝45366.5，采用JKM-2.8×4多绳摩擦式提升机（电机功率为800KW），4#双层罐笼与6.3 m3箕斗互为平衡的提升方式，担负玲南金矿十四中段至地表矿岩和部分人员、设备材料提升，提升能力为2500t/d。
盲主井：井筒净径5.0m，井口标高-370m，井底标高1075m，井深705m，最低中段为三十中段，井筒中心坐标为：X＝44917.55，Y＝45498.54，采用JKMD-2.8×4多绳摩擦式提升机（电机功率为850KW），4#双层罐笼与6.3 m3箕斗互为平衡的提升方式，担负玲南金矿十六中段及以下中段的矿岩和十四中段以下部分人员、设备材料提升和下放，提升能力为2500t/d。
1号竖井：井筒净径4.0m，井口标高+175.5m，井底标高-100m，井深275.5 m，最低中段为六中段，井筒中心坐标为：X＝45432.94，Y＝45269.87，采用GKG2×2.5-20提升机（电机功率为280KW），2#双层双罐互为平衡提升。
目前只担负部分材料下放和人员上下。
1号盲竖井：井筒净径3.5m，井口标高为-90m，井底标高-370m，井深280m，最低中段为十四中段，井筒中心坐标为：X＝45043.612，Y＝45070.032，采用2JTP-1.6/20提升机（电机功率130KW），2号双层罐笼与平衡锤互为平衡的提升方式，目前用于提升人员和部分材料下放。
2号盲竖井：井筒净径3.5m，井口标高为-370m，井底标高610m，井深240m，最低中段为二十中段，井筒中心坐标为：X＝44784.08，Y＝45249.07，采用2JTP-1.6提升机（电机功率95KW），2号单层罐笼与平衡锤互为平衡的提升方式，目前用于提升人员和部分材料下放。
矿山开拓方法
矿山开拓方法单一开拓法(1)平硐开拓法:用平硐开拓是一种最经济最简便的开拓方法，但它只能在地形条件允许的情况下才能采用，矿床必须埋藏在地平面以上的山岭地区。
根据地形和矿体埋藏条件，平硐可以沿矿体走向或与矿体走向相交。
我国中南地区许多矿山是采用平硐沿矿体走向而在矿体中的开拓方法。
平硐开拓一般都采用电机车运输。
(2)斜井开拓法:斜井开拓主要用在开采缓倾斜和倾斜矿床，其倾角在20°~50°之间，而20°~40°应用较多，因为在这种条件下，用斜井比用竖井开拓，石门长度大大减少。
斜井在矿体中的开拓方案，应用较少，因需留保安矿柱。
斜井在矿体下盘岩层中的开拓方案使用比较广泛，因它不需留保安矿柱，且石门长度也不大。
根据斜井的倾斜角度大小和生产能力，可采用串车、台车、箕斗和皮带运输机提升矿石。
(3)竖井开拓法:竖井开拓主要用在开采急倾斜矿床(倾角在60°~75°以上)，因为石门较短。
当倾角不大的矿床(倾角在15°~20°以下)也宜用竖井开拓，因为在这种情况下用斜井开拓长度太大。
按竖井与矿床的相对位置，竖井位于矿体下盘的开拓方法在我国应用最为广泛。
下盘竖井容易保护，且不需留保安矿柱。
竖井开在矿体中或穿过矿体，都需留保安矿柱，故用的很少。
竖井在矿体上盘，石门过长，且不易保护，因而在实际中应用很少，旨在特殊的地形地质条件下，不能用下盘竖井时，才采用上盘竖井开拓。
根据矿山规模大小，竖井可采用箕斗或罐笼提升矿石，大型矿山一般都采用箕斗提升。
4)斜坡道开拓近些年来，随着凿岩台车、装运机、铲运机、自卸汽尔等大型无轨自动行走设备的大量应用，国外一些矿山采用了螺旋式和折返式(图5-4-8、5-4-9)斜坡道开拓。
其宽度4~6m，高度为3.6-5m，斜率为10~15%左右。
采用这种斜坡道开拓，人员、材料可以直接由地表用汽车运送到工作地点，各种自行无轨设备也可以自由通行于采掘工作面、井下车库与地面之间，消除了通过井筒时拆装设备和复杂的转运工作，从而提高了矿山的劳动生产率。
矿床开拓及采矿方法
狮子山铜矿开拓方法及采矿方法一、开拓方法1、开采地下金属矿床时，必须先从地表掘进一系列井巷到达矿体，以建立地表与矿体之间形成一套独立完整的人行、材料、通风、提升、运输、供水、排水、供电、供风、充填等系统，这些工程的综合就称之为矿床开拓。
总共分为单一开拓法（平硐开拓、竖井开拓、斜井开拓、斜坡道开拓）以及联合开拓法（用以上两种或两种以上的开拓）。
狮子山矿是采用平硐、盲竖井以及斜井联合开拓法。
2、根据矿体赋存条件，狮子山铜矿体属于一个盘区三个矿块，一期工程设计井田开采面积为12400m2,二期主控工程深度在1335.0水平（八中断至十三中段），垂直深度250米，走向长度400米左右，矿石量3974300吨，地质品位0.905%，金属量35891吨。
三期主控工程深度在1237米水平（十三中断至十五中段），垂深度100米，走向长度500米左右，矿石量1321985吨，地质品位0.82%,金属量10867.7吨。
四期正在做初步设计预科研。
3、开拓顺序一般按由上到下、由远到近的顺序进行；中段采用环形运输，分别在矿体上、下盘开掘沿脉巷道，中间以穿脉贯通。
根据矿体埋藏情况选用的采矿方法和充分利用原有勘探坑道，阶段高度一期工程为50～69米二、三期工程为50米。
中断高度选择依据：根据地质、技术、经济等因素。
基本地质情况：矿体厚度平均为21米，走向N500~600 E，倾角700~820，倾向南东，平均走向长360米，垂深670—850米。
矿岩硬度f=4~8,中等稳固。
技术因素：尽量降低开拓工程总量和费用，有利于生产和集中管理。
4、矿山开拓方法（1）根据矿体埋藏情况及矿区地形条件，狮子山铜矿一期工程设计标高为1585米以上（八中断以上），采用平硐—溜井加辅助盲竖井联合开拓，竖井提升废石、主溜井下放矿石至八中断，最后在八中断装矿经主平隆运输至坑外起点站。
一期主溜井在各中段建立分支溜井，下放至主溜井。
各中段平巷采用穿脉运输方式装矿。
第六章 矿床开拓方法
采矿工程专业主干课程
12
第四节 斜井开拓法 一、定义 从地表掘进斜井通达矿体的开拓方法。
金 属 矿 床 地 下 开 采
二、适用条件 主要用于倾斜和缓倾斜矿体，150 ～ 450，有时也 用于埋深不大的倾斜矿体。 三、斜井倾角
适用条件：因地表地形限制，在矿体下盘不宜设置斜 井，或者因矿石运输方向要求，矿体走向不长。 侧翼斜井开拓法 1—斜井；2—阶段 运输平巷；3—回 风井；4—回风平 巷；5—矿体边界。
※侧翼斜井开拓斜井一般布置在矿体下盘围岩中，走 向与矿体走向保持一致。
采矿工程专业主干课程 19
四、斜井开拓注意事项
优点：下盘斜井开拓不受矿体倾角、厚度等赋存条件的 影响，不留保留矿柱，能满足各种提升方式的要求， 用甩车道联系阶段运输平巷，设计和施工方便，也 便于开掘矿仓、计量装功硐室等，所以在金属矿山 使用很广。
采矿工程专业主干课程
18
3、侧翼斜井开拓法
定义：在矿体的侧翼掘进井巷开拓井田的方法。
金 属 矿 床 地 下 开 采
三、分类
根据主平硐与矿体的相对位置，分为垂直 矿体走向下盘平硐开拓、垂直矿体走向上盘平 硐开拓、沿矿体走向平硐开拓。
采矿工程专业主干课程 8
1、垂直矿体走向下盘平硐开拓法
定义：由矿体的下盘掘进平硐通达矿体开拓井田。
金 属 矿 床 地 下 开 采
适用条件： 当矿体与山坡的倾向相反。
1—主平硐；2—主溜井；
斜井的倾角与其提升设备类型、年产量和提升的技 术条件有密切关系，如表6-2所示。
华北理工《采矿学I》教案03矿床开拓方法、主要开拓巷道类型和位置的选择
●辅助开拓巷道：起辅助开拓作用的井巷工程，如废石提运、通风（进风、出风）巷道矿石（或）废石溜井，充填巷道、石门、井下调车场、阶段主要运输巷道等。
第二节开拓方法分类一、单一开拓法单一开拓：用一种开拓巷道开拓矿床的开拓方法。
单一开拓方法主要有：●平硐开拓方法；●斜井开拓方法；●竖井开拓方法；●斜坡道开拓方法。
二、联合开拓方法联合开拓法：用两种以上开拓方法开拓矿床的开拓方法。
●平硐与井筒联合：平硐与盲（明）竖井联合开拓法平硐与盲（明）斜井联合开拓法●明井与盲井联合：明竖井与盲竖井联合开拓法明竖井与盲斜井联合开拓法明斜井与盲竖井联合开拓法明斜井与盲斜井联合开拓法表6-1 矿床开拓方法图解表第三节平硐开拓方法使用条件：当矿体（或其大部分）赋存在地平面以上时，可使用平硐开拓法。
一、垂直矿体走向下盘平硐开拓当矿脉和山坡的倾斜方向相反时，则由下盘掘进平硐穿过矿脉开拓矿床，这种开拓方法叫做下盘平硐开拓方法。
二、垂直矿体走向上盘平硐开拓方法当矿脉与山坡的倾斜方向相同时，则由上盘掘进平硐穿过矿脉开拓矿床，这种开拓方法叫做上盘平硐开拓方法。
采用下盘平硐开拓法和上盘平硐开拓法时，平硐穿过矿脉，可对矿脉进行补充勘探。
三、沿矿体走向平硐开拓方法当矿脉侧翼沿山坡露出，平硐可沿矿脉走向掘进，成为沿脉平硐开拓法。
平硐一般设在脉内；但当矿体厚大且矿石不够稳固时，则平硐设于下盘岩石中。
这种开拓方法的优点是能在短期开始采矿；各阶段平硐设在脉内时，在基建期间便可顺便采出一部分矿石，以抵偿部分基建投资。
平硐还可补充勘探作用。
其缺点是平硐设在脉内，必须从井田边界后退开采。
使用条件：倾斜或缓倾斜矿体，即矿体的倾角为15º～20º至45º之间，矿体赋存在地平面以下，矿体埋藏又不太深的中小型矿山，地表无过厚的表土层，可采用斜井开拓法。
按其相对位置有下列几种开拓法：●脉内斜井开拓法；●下盘斜井开拓法一、脉内斜井开拓法当矿体沿倾斜起伏不大，无褶皱和断层，才有可能采用脉内斜井开拓。
ch3地下矿床开拓详解
◆1、掌握地下开采矿床开拓的概念和类型； ◆2、掌握各种开拓方法方案的特点及适用条件，并能够
用示意图表示； ◆3、掌握地表移动带的圈定方法及有关概念； ◆4、掌握主溜井和井底车场的用途、形式、参数的选
择及其布置；
◆5、了解矿床开拓方法选择的基本要求及其影响因素；
◆ 6、矿床开拓方法选择的方法和步骤。
矿物资源工程专业主干课程
32
㈢ 溜井的布置 溜井的用途是依靠重力从采场或上部阶段转放矿石
（矿石溜井）或废石（废石溜井）到下部阶段或矿仓。
开 拓
⒈ 溜井的形式
巷 ① 根据不同的倾角，溜井分为垂直溜井和倾斜溜井。
道 的 布
② 根据溜井所服务的不同阶 段数目，分为单阶段溜井和多
置 阶段溜井。
02.04.2024
24
⑷ 将各剖面移动界线与地表线的交点转绘到地形地质图
上，并用均滑曲线或折线联成闭合曲线，此闭合曲线内
的 范围即是地表岩土移动带。
开 拓 巷 道 的 布 置
02.04.2024
矿物资源工程专业主干课程
25
开
拓
巷
道
的
布
置
地表岩石移动带圈定
V1、V2、V3—矿脉编号； ①②③…—勘探线编号；
γ—下盘岩石移动角
述 开拓巷道的配合与布置。
开拓方法分类见表3—1
02.04.2024
矿物资源工程专业主干课程
3
以平硐为主要开拓巷道开拓矿床的方法，称为平硐
开拓法。
平 一、平硐开拓法的分类 硐 开 1 垂直矿体走向下盘平硐开拓法（图3—1）； 拓 法
下盘平硐开拓法
1—主平硐；2—主溜井； 3—辅助竖井；4—进风井； 5—矿体
第六章矿床开拓方法
第九节 主要开拓巷道类型和位置的选择
一. 主要开拓巷道类型的选择
主要开拓巷道的类型是根据矿山地形，地质 条件和矿体赋存条件来选择。
当前国内外矿山采用单一斜坡道开拓作为 主要开拓巷道的为数较少， 多以斜坡道作为辅助开拓巷道，配合其他 主要开拓巷道进行开拓。
二. 选择主要开拓巷道位应考虑的因素
选择主要开拓巷道位置的基本准则是： 基建与生产费用最小，尽可能不留保安矿柱， 有方便和足够的工业场地，掘进条件良好等 在具体选择时应考虑以下因素： (1)矿区地形，地质构造和矿体埋藏条件； (2)矿井生产能力及井巷服务年限； (3)矿床的勘探程度； (4)矿山岩石性质及水文地质条件； (5)井巷位置应考虑地表和地下运输联系方便，应使运输 功最小，开拓工程量最小。
2.在井筒装备方面：竖井井筒装备比斜井复杂，斜井内的 管道，电缆，提升钢丝绳比竖井要长。 3.在地压和支付方面：斜井承受的地压大。
4.在提升方面：竖井的提升速度快，提升能力大，提升 费用低。斜井提升设备的维修费用和钢丝绳磨损较大。 5.在排水方面：斜井的管道长，其排水费用大。 6.在施工方面：竖井比斜井容易实现机械化。
开拓方法分类表 开拓方法
单一开拓方法
平硐开拓 竖井开拓 斜井开拓，斜坡道开拓
平硐盲竖井开拓 平硐盲斜井开拓
联合开拓方法
竖井硐盲竖井开拓 竖井硐盲斜井开拓
斜井盲竖井开拓 斜井盲斜井开拓
开拓方法选择的依据主要有：
(1)地表地形条件：如山地形状、工业广场布置、矿石 运输条件、废石场布置。
(2)矿床赋存条件：如矿体倾角、走向长度、埋藏深度 等。
当矿体倾角较大（350~420），斜井可采用伪斜井。
β
a
伪斜井的倾角一般为r=250~280。当矿体倾角为 a则=3有5斜0~4井2的0 水平投影与矿体走向夹角β为： sin tan r
矿床的开采-铀矿床的开采-联合开拓法
5、明斜井与盲竖井联合开拓法
适用条件：①开拓距主斜井远的急倾斜盲矿体；②上部为缓倾 斜矿体，其深部倾角变陡；③深部地压大或工程地质条件恶劣， 需要采用承压能力大的圆竖井开拓。 优点：提升能力大，改善斜井的承压能力和减少维护的难度。
缺点：增加提升工艺过程的复杂 性；增大提升衔接水平的车场工 程量；需要接力提升矿石和转载 设备，增加管理和操作人员，增 加矿石运输成本。
适用条件：在山岭地区的倾斜或缓倾斜矿体，上部赋存在当 地山麓以上，下部延伸到山麓以下，且地表等条件不适合用 明斜井。
优缺点：相对于明斜井作业 条件较差，不能节省地下提 升硐室等开拓巷道，但有可 能石门较短。
二、竖井与斜井联合开拓法
1、明竖井与明斜井联合开拓法
2、明竖井与盲斜井联合开拓法
适用条件：矿体上部为急倾斜矿体，矿体下部倾角变缓。 优点：减小深部开拓的石门长度；两井或多井接力提升，可 以维持原有或增大提升能力；掘进盲井比延伸原有竖井对生 产的干扰显著减少。 缺点：矿石需要转运，管理复杂，服务于提升的人员增多， 劳动生产率降低，提升成本增加；明竖井和盲井衔接水平井 底车场较为复杂，需要增加掘进量；增加提升和转动设备的 投资。
※采用盲斜坡道开拓时，盲斜坡道的出口位置应尽量与主要提 升井筒和坑内破碎站靠近，以缩短运距，充分利用原有的提升、 破碎系统，减少开拓工程量和设施。
适用条件：在山岭地区的倾斜或缓倾斜矿体，上部赋存在当 地山麓以上，下部延伸到山麓以下。 1）平硐与明斜井联合开拓法
适用条件：在山岭地区的倾斜或缓倾斜矿体，上部赋存在当 地山麓以上，下部延伸到山麓以下，且地表等条件适合用明 斜井。 优缺点：作业条件好，能节省地下提升硐室等开拓巷道，但 井筒可能较长。
2）平硐与盲斜井联合开拓法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1-主斜井，2-矿体侧翼辅助斜井，3-岩石移动界线
1.3.2脉内斜井开拓法 条件:矿石稳固,围岩不稳固, 为充分探矿创造条件,露天转地下继续应用露天斜井。 优:不需掘进石门。 缺:留保安矿柱。
1-脉内斜井，2-表土层，3-阶段平巷，4-矿体
1.3.3侧翼斜井开拓法 条件： 1.受地形、地质条件限制主井只能布置在侧翼。 2.走向不长，侧翼能减少运输及开拓费用。
明斜井与盲井联合开拓法 1-明斜井；2-盲斜井；3-石门；4-阶段运输平巷；5-盲井提升机房； 6-矿仓与计量装载硐室；7-盲竖井。 (a) 斜井与盲竖井联合开拓；(b) 斜井与盲斜井联合开拓。
1.6.4平硐、竖井、斜井与盲斜坡道联合开拓法 条件：
在平硐、竖井、斜井等开拓巷道控制范围以外，若矿体 继续延伸而储量不大；矿体倾角变缓；发现新的零星盲矿体， 若延深竖井、斜井或另掘盲井，在技术上和经济上都不合理 时，可以采用盲斜坡道开拓这部分矿体，形成平硐、竖井、 斜井与盲斜坡道联合开拓。这时用无轨运输设备将矿石运到 主要运输水平，再通过平硐、竖井、斜井运出地表。这种联 合开拓法可以减少开拓工程量、提升机及其设施，运输巷道 不用铺轨，斜坡道的开掘方便灵活，不影响上部井筒的正常 生产。
1-斜井， 2-石门 ，3-矿体侧翼岩石移动角， 4-矿体 提示：斜井倾角及石门长度受倾角影响
1.4平硐溜井开拓法
适用条件:矿体位于地平面以上 三大优点：运费低 自然通风 自流排水 1.4.1沿走向平硐溜井开拓法 平硐的方向与矿体走向方向一致 平硐位置：脉内； 脉外 脉内布置： 优点: 及时探矿,确定矿石量级 掘进中及时清楚矿体走向并有付产矿石产生 缺:需采用后退式回采。
1.2.2上盘竖井开拓法 条件：下盘岩石破碎； 地表不能布置工业场地； 选厂布置于上盘 。
1-竖井，2-石门，3-平巷，4-矿体，5-上盘，6-下盘
1.2.3侧翼竖井开拓法 条件：走向不长，两井开拓 矿体倾角小，石门过长。 上下盘不能布置工业场地 上下盘岩石破碎无法掘进竖井 倾角小，总运输功小。
竖井与盲井联合开拓法 (a) 竖井与盲竖井联合开拓；(b) 竖井与肓斜井联合开拓。 1-明竖井；2-石门；3-运输平巷；4-盲竖井；5-提升机房；6-盲斜井。
1.6.3明斜井与盲井联合开拓法 条件：开采缓倾斜矿体，一般采用斜井开拓，如果矿体倾斜延伸很长， 则采用斜井与盲斜井联合开拓。若仅用一条斜井开拓整个井田，随着 开采深度的增加，提升能力降低，满足不了生产的要求；地压增大， 斜井维护困难。在这种条件下，深部可以采用一对小断面斜井代替原 来大断面斜井继续延深，以改善斜井的承压能力和减少维护的难度， 在工程地质条件恶劣时更应如此。
1.5.2斜坡道开拓的应用 广泛应用于大中型矿山
螺旋式斜坡道开拓法
折返式斜坡道开拓法
1.6联合开拓法
各方案均有它的特殊具体的适应条件。 1.6.1平硐与井筒联合开拓法 条件：矿体上部赋存在当地山麓以上，下部延伸到山麓以下，则上部 用平硐开拓，下部用明竖井、盲竖井、盲斜井或盲斜坡道开拓。
脉内平硐开拓法 1－主平硐 2－盲竖井 3 4 5－溜井
脉外布置：
脉外平硐开拓法（平硐在下盘）
1.5斜坡道开拓法
1.5.1斜坡道的类型 折返式：方向与高程分别改变 螺旋式：方向与高程同时改变 设备：无轨设备 参数：宽4-6米，高3.6-5米，坡度10-15%
斜坡道线路布置形式 (a) 直线式斜坡道；(b) 回返式斜坡道；(c) 螺旋式斜坡道。
金属矿地下开采开拓方法
1.1概述
1.1.1开拓的基本概念 1.开拓的定义:掘进巷道,到达矿体,建立联系,形成八大系统. 2.开拓巷道:为完成开拓工作掘进的巷道:平硐,竖井,斜井, 斜坡道,井底车场,石门、阶段运输巷、溜井、充填井,风井 3.分类:主要开拓巷道：提升运送矿石的井巷，如：运送 矿石的平硐，提升竖井，提升斜井等。 辅助开拓井巷：不运送矿石的井巷，如：上下人员，运 送废石，通风井，充填井等。 4.任务:矿石废石运往地表；人员材料设备上下；为风、 压、水、电、通讯建立通路。 1.1.2开拓方法的分类 1．以主要开拓巷道命名：平硐、竖井、斜井、斜坡道 2．以主要开拓巷道位置命名：上盘、下盘、侧翼、穿过 矿体
1.6.5竖井-辅助斜坡道联合开拓 条件：大型地下矿山，需采用大型无轨采、掘设备，为了使无轨设备 能够方便地从井下运行至地表，或是从地表将材料、设备直接运送至 采场工作面，大都设置一条通地表的辅助斜坡道，可充分发挥无轨设 备的机动性和灵活性，提高无轨设备的效率，从而提高矿山产量。
Байду номын сангаас
竖井与辅助斜坡道联合开拓法 1-主井；2-3斜井；3-斜坡道；4-主溜井；5-破碎硐室和矿 仓；6-胶带运输机；7-装载矿仓。
平硐盲竖井（斜井）开拓法 1－平硐 2－盲竖井 3－盲斜井
平硐与明竖井联合开拓法 1-主平硐；2-主竖井；3-井架；4-盲副井；5-阶段溜井； 6-回风井；7-阶段运输平巷；8-卷扬机房。
1.6.2明竖井与盲井联合开拓法 条件：深部发现盲矿体用竖井开拓延深很大、倾角偏小的急倾斜矿体， 为缩短石门的长度或为增加提升能力，深部常采用盲井开拓。当矿体 下部为急倾斜矿体，采用盲竖井；矿体下部倾角变缓，则采用盲斜井。
1.2竖井开拓法
适用条件：矿体位于地平面以下； 倾角＞45°或＜15° 提升方式： 箕斗井、罐笼井、混合井 1.2.1下盘竖井开拓法 优：井筒保护条件好， 不用留保安矿柱， 石门总长度最短。 缺：深部石门较长
1-竖井， 2-石门， 3-平巷，4-矿体，5-上盘 ，6-下盘
1-竖井，2-石门，3-矿体， 4-地质储量界线，
1.2.4竖井穿过矿体开拓法 特点：少量压矿,大量缩短石门，节省投资。
1-穿过矿体的竖井，2-下盘竖井井位， 3-保安矿柱
1.3斜井开拓法
适用条件 1.矿体位于地平面以下,埋藏深度不大 2.矿体倾角15°-40° 1.3.1下盘斜井开拓法 胶带 ＜18° 提升设备 串车＜25°-30° 箕斗 ＞30°-40° 优:不用留保安矿柱、井筒好维护 缺:需要掘进石门
