第7章机械加工工艺规程制订
二、定位基准的选择
粗基准：毛坯上未加工的表面作定位基 准的为粗基准 。 精基准：经过机械加工的表面作定位基 准的为精基准。 选择顺序：先选择精基准定位把工件加 工到设计要求，然后考虑选择粗基准定 位，把用作精密基准的表面加工出来。
1.粗基准的选择原则
1）对于有不加工表面的工件，为保证 不加工表面与加工表面之间的相对位置 要求，一般应选择不加工表面为粗基准。
外圆表面加工方案
1）粗车-半精车-精车 ——软 2）粗车-半精车-粗磨-精磨 ——软、硬 3）粗车-半精车-精车-精细车（金刚车） ——有色金属
孔加工方案
1）钻-（扩）-粗铰-精铰：非旋转体上小孔 2）钻-（扩）-拉 ：大批量 3）粗镗-半精镗-精镗 ： 箱体上孔 4）粗镗-半精镗-粗磨-精磨：淬硬
3、机械加工工艺过程卡
3、机械加工工序卡
五、制定工艺规程的原则与步骤
1.原则 ：保质、高效、低耗。 2.步骤： 1）分析零件图和产品装配图。 2）选择毛坯。 3）选择定位基准。 4）拟定工艺路线。 5）确定加工余量和工序尺寸。
五、制定工艺规程的原则与步骤
1.原则 ：保质、高效、低耗。 2.步骤： 6）确定切削用量和工时定额。 7）确定个工序的设备及刀具、夹具、量具 和辅助工具。 8）填写个工序的技术要求及检验方法。 9）填写工艺文件。
1.粗基准的选择原则
(2)如果要保证某加工表面（相对重要 表面）切除的余量均匀，应选该表面作 粗基准 。
1.粗基准的选择原则
(3）为保证各加工表面都有足够的加工 余量，应选择毛坯余量小的表面作粗基 准。
1.粗基准的选择原则
(4)选作粗基准的表面，应尽可能平整， 不能有飞边、浇注系统、冒口或其它缺 陷，以便使工件定位可靠，夹紧方便。 (5)同一尺寸方向上的粗基准表面只能 使用一次。
7.1 工艺规程(了解)
表7-2 为机械加工工序卡片。 它是在 艺过程卡片的基础上以工序为单位详细说
明每个工步的加工内容、工艺参数、操作 要求及所用的设备等,一般都有工序简图。 主要用于大批量生产或单件小批生产中的 关键工序或成批生产中的重要零件。
四、制订工艺规程的原始资料
制定工艺规程,必须具各以下原始资料: (1)产品装配图和零件图 。 (2)产品质量的验收标准。 (3) 产品的生产纲领。
第七章 机械加工工艺规程的制订
第一节 工艺规程
工艺规程是指规定产品或零部件制造工 艺过程和操作方法等的工艺文件。 其中,规 定零件机械加工工艺过程和操作方法等的 工艺文件称为机械加工工艺规程,即按工艺 过程有关内容写成的文件和表格,经审批后 用来指导生产的 。
一、 工艺规程的作用
(1) 工艺规程是指导生产的主要技术文件,是指 挥现场生产的依据。 按照工艺规程组织生 产可以使各工序配合紧密、合理、有效,能 保质保量地生产出产品来。
工艺规程制订的原则是优质、高产、低 成本,即在保证产品质量的前提下,争取最好 的经济效益。 制定工艺规程时,应注意以下 问题：
1.技术上的先进性 在制订工艺规程时,要了解国内外本行业
的工艺技术进展,通过必要的工艺试验,积极 采取适用的先进工艺和工艺装备。
2.经济上的合理性 在一定的生产条件下,可能会有几个都能
(4 ) 本厂的生产条件 。 如毛坯的制造能力,现 有的加工设告、工艺装备及其使用状况,专 用设备、工装的制造能力及工人的技术水 平等。
(5) 有关手册、标准及指导性文件。
(6) 国内外先进工艺及生产技术发展的情况。
五、 制 订工艺规程的步骤
(1) 分析研究产品的装配图和零件图 。 (2) 分析毛坯,确定总加工余量 。 (3 ) 拟定工艺路线 。
机械加工工艺规程制定[完整版]
![机械加工工艺规程制定[完整版]](https://img.taocdn.com/s3/m/b5fb273e7e21af45b207a817.png)
5、定位夹紧可靠方便
图床身导轨面自为基准
课题三 拟定工艺路线
拟定工艺路线，是制订工艺规程时的一项很重要的工 作。工艺路线拟定的是否合理,直接影响到工艺规程的合理 性科学性和经济性。
一、加工方法的选择
1. 所选择的加工方法能否达到零件精度的要求。
2. 零件材料的可加工性能如何。 3. 生产率对加工方法有无特殊要求。
二、工序尺寸与公差的确定
工序尺寸是零件在加工 过程中各工序应保证的加工 尺寸，通常为加工面至定位 基准面之间的尺寸。
1. 无需进行尺寸换算时工序尺寸的确定
2. 需进行尺寸换算时工序尺寸的确定
无需进行尺寸换算时工序尺寸的确定
• 确定加工工序的加工余量； • 从设计尺寸开始，确定工序基本尺寸； • 确定工序尺寸公差； • 按入体原则标注工序尺寸公差。
封闭环：
4、增、减环判别方法
举例：
增环
在尺寸链图中用首尾相接的单向 箭头顺序表示各尺寸环，其中与 封闭环箭头方向相反者为增环, 与封闭环箭头方向相同者为减环。
A1 A0 A2
A3
封闭环
减环
二、尺寸链的分类
1.按不同生产过程来分 (1) 工艺尺寸链：在零件加工工序中，由有关工序尺寸、设
计尺寸或加工余量等所组成的尺寸链。 (2) 装配尺寸链：在机器设计成装配中，由机器或部件内若
L3 L∑ L4 L1
(2) 平面尺寸链: 尺寸键全部尺
A5 A6
寸位于一个或几个平行平面内。 A4
A3
AΣ
A6
A2 A1
A7
AΣ
A5
A4
(3) 空间尺寸链: 尺寸链全部尺
A1
A2 A3
寸位干几个不平行的平面内。
第7章 机械加工工艺规程

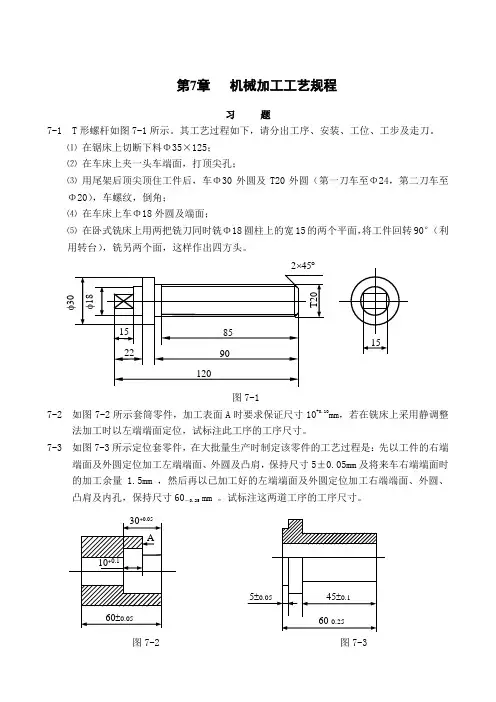

第7章 机械加工工艺规程习 题7-1 T 形螺杆如图7-1所示。

其工艺过程如下，请分出工序、安装、工位、工步及走刀。
⑴ 在锯床上切断下料Φ35×125；⑵ 在车床上夹一头车端面，打顶尖孔；⑶ 用尾架后顶尖顶住工件后，车Φ30外圆及T20外圆（第一刀车至Φ24，第二刀车至Φ20），车螺纹，倒角；⑷ 在车床上车Φ18外圆及端面；⑸ 在卧式铣床上用两把铣刀同时铣Φ18圆柱上的宽15的两个平面，将工件回转90°（利用转台），铣另两个面，这样作出四方头。
图7-17-2 如图7-2所示套筒零件，加工表面A 时要求保证尺寸10+0.10mm ，若在铣床上采用静调整法加工时以左端端面定位，试标注此工序的工序尺寸。
7-3 如图7-3所示定位套零件，在大批量生产时制定该零件的工艺过程是：先以工件的右端端面及外圆定位加工左端端面、外圆及凸肩，保持尺寸5±0.05mm 及将来车右端端面时的加工余量 1.5mm ，然后再以已加工好的左端端面及外圆定位加工右端端面、外圆、凸肩及内孔，保持尺寸60－0.25 mm 。
试标注这两道工序的工序尺寸。
图7-2 图7-32⨯45︒7-4 如图7-4所示为一锻造或铸造的轴套，通常是孔的加工余量较大，外圆的加工余量较小，试选择粗、精基准。
7-5 试提出成批生产如图7-5所示零件的机械加工工艺过程（从工序到工步），并指出各工序的定位基准。
7-6 图7-6所示的轴类零件，在卧式铣床上，采用调整法且用两把铣刀组合在一起同时加工两个槽。
当此工序以大端端面为轴向定位基准时，根据零件图，重新标注工序尺寸A 。
图7-4图7-57-7 某零件的最终尺寸要求如图7-7（a ）所示，加工顺序见图7-7（b ），求钻孔工序尺寸F 。
复 习 思 考 题 7-1 什么是机械加工工艺规程？其设计步骤和内容是什么？工艺规程设计卡片的形式。
7-2 生产类型分为哪几类？零件的生产纲领与哪些因素有关？7-3 什么是工序、安装、工位、工步、走刀？工序划分在工厂设计中有什么重要作用？ 7-4 基准、设计基准、工艺基准、定位基准、测量基准、装配基准的概念。
