纤维转盘滤池(转盘式微过滤器)在一级A标污水处理中的应用纤维转盘滤池(转盘式微过滤器)在一级A标污水处理中的应用一设计依据（1）《室外排水设计规范》(GB50014-2006)（2）《污水综合排放标准》(GB8978-1996)（3）《城镇污水处理厂污染物排放标准》(GB18918-2002)（4）《给水排水设计手册》（5）本项目相关技术资料二设计原则（1）选用技术成熟、可靠的工艺，确保出水达到标准要求；（2）尽量减少占地面积，降低投资成本和运行费用；（3）工程设计科学合理，结构简单，运行稳定、安全、可靠；（4）工艺设计高效节能、抗冲击力强、操作管理方便；（5）优化工程、争创优良工程的原则；（6）按国家相关法律、法规、标准、规范设计，确保工程质量。
2水质、水量设计2.1 设计水量(1) 日处理水量：50000 m3/d。
(2) 设计流量： 2200m3/h(3) 系统运行时间：24 h/d2.2 设计进水水质现深度处理采用二沉池+转盘式微过滤系统，转盘式微过滤滤池的进水水质为SS≤20mg/L，BOD≤20mg/L，COD≤60mg/L，TP≤1.0 mg/L，出水水质要求达到《城镇污水处理厂污染物排放标准》（GB18918－2002）中的一级A排放标准。
业主提供进水水质如下：3工艺设计3.1转盘式微过滤器工艺流程3.2 工艺说明污水处理厂前级处理后出水再进入二沉池，然后再流入转盘式微过滤系统进行深度处理。
污水通过转盘式微过滤器的中心转鼓重力自流到过滤段，在过滤期间，固体悬浮物被过滤器滤布截留。
截留的固体污染物将会阻碍进水，当转鼓中的水位上升到一定值时，将会触发液位传感器，启动转鼓转动，同时反冲洗系统开始工作（正常情况下，过滤器是静止的），高压水冲下的固体物将收集到固体收集槽中，排入前处理工序段。
3.3 设计范围本方案设计范围为转盘式微过滤器及相关配套设备的设计。
4转盘式微过滤器工艺设计4.1 工艺设计及说明4.1.1 概述转盘式微过滤器主要应用于污水中固体悬浮物的去除。
纤维滤布转盘过滤器详解
纤维滤布转盘过滤器详解⼀、概述纤维滤布转盘过滤器是⽬前世界上最先进的过滤器之⼀，⽬前在全世界已经在许多污⽔⼚采⽤该项技术。
滤布转盘过滤器的处理效果好，出⽔⽔质好，出⽔⽔质稳定，设备运⾏可靠，⾃动化程度⾼。
是理想的中⽔回⽤⼯艺过滤系统⾸选设备。
纤维滤布转盘过滤器主要⽤于冷却循环⽔处理、废⽔的深度处理后回⽤。
作为冷却⽔、循环⽔过滤后回⽤：进⽔⽔质SS≤80mg/L以下，出⽔⽔质SS≤10mg/L。
⽤于污⽔的深度处理，设置于常规活性污泥法、延时曝⽓法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可⽤于以下领域：①去除总悬浮固体②结合投加药剂可去除磷③可去除重⾦属等。
⼆、纤维转盘滤池设计参数项⽬技术参数过滤型式滤布微过滤滤盘直径约 DN2000mm滤布⽹孔直径 ≤10微⽶滤布材质纤维滤布有效过滤⾯积 5.2 m2 （单盘）滤前⽔质条件污⽔⼆级处理出⽔进⽔⽔质 SS≤30mg/l（瞬时峰值80mg/l）出⽔⽔质 SS≤5mg/l，浊度≤2NTU 备注: 进⽔SS≥50mg/l时，悬浮物过滤效率为70%介质温度常温pH 6～9运⾏费⽤ 0.01元/吨⽔（不含折旧费⽤）三、纤维转盘滤池规格型号型号处理能⼒规格尺⼨进⽔管出⽔管溢流管排污管转盘直径HZ-2000 2000T/D 2.40m×3.30m×3.40m DN150 DN200 DN150 DN65 φ2000HZ-3000 3000T/D 2.70m×3.30m×3.40m DN250 DN300 DN200 DN65 φ2000HZ-4000 4000T/D 3.00m×3.30m×3.40m DN250 DN300 DN200 DN65 φ2000HZ-5000 5000T/D 3.30m×3.30m×3.40m DN300 DN350 DN250 DN65 φ2000HZ-6000 6000T/D 3.60m×3.30m×3.40m DN300 DN350 DN250 DN65 φ2000HZ-7000 7000T/D 3.90m×3.30m×3.40m DN300 DN350 DN250 DN65 φ2000HZ-8000 8000T/D 4.20m×3.30m×3.40m DN350 DN400 DN300 DN65 φ2000HZ-9000 9000T/D 4.50m×3.30m×3.40m DN350 DN400 DN300 DN65 φ2000HZ-10000 10000T/D 4.80m×3.30m×3.40m DN350 DN400 DN300 DN65 φ2000HZ-12000 12000T/D 5.70m×3.30m×3.40m DN400 DN450 DN350 DN65 φ2000HZ-14000 14000T/D 6.00m×3.30m×3.40m DN400 DN450 DN350 DN65 φ2000HZ-15000 15000T/D 6.30m×3.30m×3.40m DN400 DN450 DN350 DN65 φ2000HZ-16000 16000T/D 6.60m×3.30m×3.40m DN450 DN500 DN400 DN65 φ2000HZ-18000 18000T/D 7.20m×3.30m×3.40m DN450 DN500 DN400 DN65 φ2000四、纤维转盘滤池的结构纤维转盘滤池主要由（1）箱体、（2）滤盘、（3）反洗机构、（4）排泥机构、（5）中⼼管、（6）驱动机构、（7）电⽓控制、（8）泵、阀机构组成。
转盘滤池

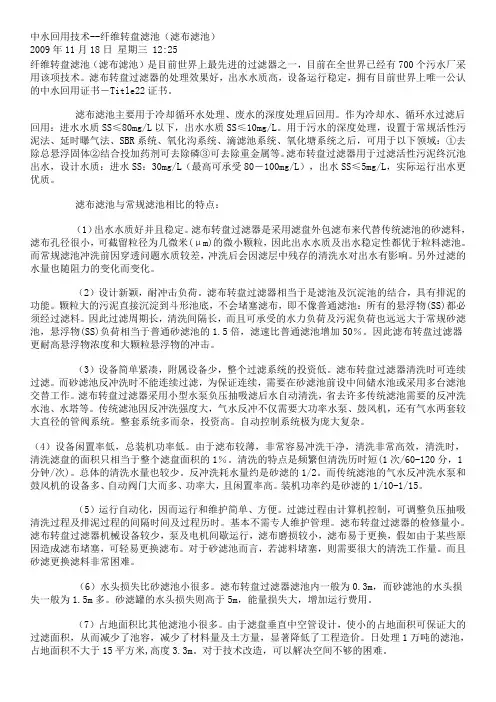

中水回用技术--纤维转盘滤池（滤布滤池）2009年11月18日星期三 12:25纤维转盘滤池（滤布滤池）是目前世界上最先进的过滤器之一，目前在全世界已经有700个污水厂采用该项技术。
滤布转盘过滤器的处理效果好，出水水质高，设备运行稳定，拥有目前世界上唯一公认的中水回用证书－Title22证书。
滤布滤池主要用于冷却循环水处理、废水的深度处理后回用。
作为冷却水、循环水过滤后回用：进水水质SS≤80mg/L以下，出水水质SS≤10mg/L。
用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可用于以下领域：①去除总悬浮固体②结合投加药剂可去除磷③可去除重金属等。
滤布转盘过滤器用于过滤活性污泥终沉池出水，设计水质：进水SS：30mg/L（最高可承受80－100mg/L），出水SS≤5mg/L，实际运行出水更优质。
滤布滤池与常规滤池相比的特点：（1）出水水质好并且稳定。
滤布转盘过滤器是采用滤盘外包滤布来代替传统滤池的砂滤料，滤布孔径很小，可截留粒径为几微米(μm)的微小颗粒，因此出水水质及出水稳定性都优于粒料滤池。
而常规滤池冲洗前因穿透问题水质较差，冲洗后会因滤层中残存的清洗水对出水有影响。
另外过滤的水量也随阻力的变化而变化。
（2）设计新颖，耐冲击负荷。
滤布转盘过滤器相当于是滤池及沉淀池的结合，具有排泥的功能。
颗粒大的污泥直接沉淀到斗形池底，不会堵塞滤布，即不像普通滤池：所有的悬浮物(SS)都必须经过滤料。
因此过滤周期长，清洗间隔长，而且可承受的水力负荷及污泥负荷也远远大于常规砂滤池，悬浮物(SS)负荷相当于普通砂滤池的1.5倍，滤速比普通滤池增加50％。
因此滤布转盘过滤器更耐高悬浮物浓度和大颗粒悬浮物的冲击。
（3）设备简单紧凑，附属设备少，整个过滤系统的投资低。
滤布转盘过滤器清洗时可连续过滤。
而砂滤池反冲洗时不能连续过滤，为保证连续，需要在砂滤池前设中间储水池或采用多台滤池交替工作。
2万吨纤维转盘滤池
2 万吨纤维转盘滤池技术说明书上海帆锦环保工程有限公司编制日期：2019.9.15技术说明1、总体设计1.1 、采用转盘过滤器1座，内设2万吨纤维转盘4 套。
1.2 、滤池考虑检修，需设置超越管道。
2、转盘过滤器介绍纤维转盘的作用在于去除污水中以悬浮状态存在的各种杂质，提高污水处理厂出水水质，使处理水SS达标。
纤维转盘滤池结构如图所示，它由用于支撑滤布的垂直安装于中央集水管的平行过滤转盘串联起来组成。
一套装置过滤转盘数量为10 个，每个过滤转盘是由6 小块扇形组合而成。
滤盘全部浸没在水中，过滤转盘由防腐材料组成，每片过滤转盘外包有滤布。
反冲洗装置由反洗水泵、反抽吸装置及阀门组成，排泥装置由排泥管、排泥泵及阀门组成，排泥泵与反洗水泵为同一水泵。
纤维转盘滤池的运行状态包括：过滤、反冲洗、排泥状态。
1）过滤：污水重力流进入滤池，滤池中设有布水堰。
滤盘是完全浸没在污水中的，污水首先进入滤池，然后通过滤布过滤，过滤液通过中空管收集，重力流通过出水堰排出滤池。
整个过程为连续。
（2 ）清洗：过滤中部分污泥吸附于滤布外侧，逐渐形成污泥层。
随着滤布上污泥的积聚，滤布过滤阻力增加，滤池水位逐渐升高。
通过液位计监测池内液位变化。
当该池内液位到达清洗设定值（高水位）时，PLC即可启动反洗泵，开始清洗过程。
滤布上的污泥通过反抽吸装置，经由反洗水泵，排出滤池体外。
清洗时，滤池可连续过滤。
过滤期间，过滤转盘处于静态，有利于污泥的池底沉积。
清洗期间，过滤转盘以1 转/ 分钟的速度旋转。
反洗水泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，过滤转盘内的水自里向外被同时抽吸，并对滤布起清洗作用。
瞬时冲洗面积仅占全过滤转盘面积的1%左右。
反冲洗过程为间歇。
正常清洗时，2 个过滤转盘为一组，通过自动切换抽吸泵管道上的电动阀控制，纤维转盘滤池一个完整的清洗过程中各组的清洗交替进行，其间抽吸泵的工作是连续的。
当进水水质突然恶化，反冲洗周期≤15 分钟时，系统将启动应急措施，同时启动反冲洗泵，对过滤转盘进行反冲洗，直至反冲洗周期恢复正常（3）排泥：纤维转盘滤池的过滤转盘下设有斗形池底，有利于池底污泥的收集。
【干货】纤维转盘滤池技术介绍

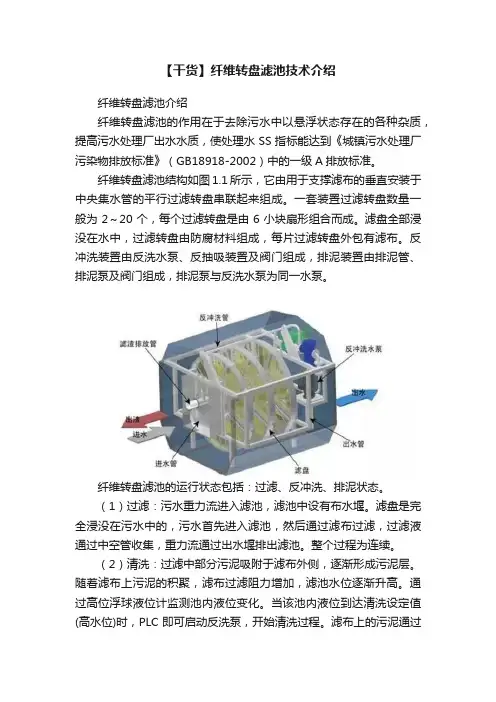

【干货】纤维转盘滤池技术介绍纤维转盘滤池介绍纤维转盘滤池的作用在于去除污水中以悬浮状态存在的各种杂质，提高污水处理厂出水水质，使处理水SS指标能达到《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级A排放标准。
纤维转盘滤池结构如图1.1所示，它由用于支撑滤布的垂直安装于中央集水管的平行过滤转盘串联起来组成。
一套装置过滤转盘数量一般为2～20个，每个过滤转盘是由6小块扇形组合而成。
滤盘全部浸没在水中，过滤转盘由防腐材料组成，每片过滤转盘外包有滤布。
反冲洗装置由反洗水泵、反抽吸装置及阀门组成，排泥装置由排泥管、排泥泵及阀门组成，排泥泵与反洗水泵为同一水泵。
纤维转盘滤池的运行状态包括：过滤、反冲洗、排泥状态。
（1）过滤：污水重力流进入滤池，滤池中设有布水堰。
滤盘是完全浸没在污水中的，污水首先进入滤池，然后通过滤布过滤，过滤液通过中空管收集，重力流通过出水堰排出滤池。
整个过程为连续。
（2）清洗：过滤中部分污泥吸附于滤布外侧，逐渐形成污泥层。
随着滤布上污泥的积聚，滤布过滤阻力增加，滤池水位逐渐升高。
通过高位浮球液位计监测池内液位变化。
当该池内液位到达清洗设定值(高水位)时，PLC即可启动反洗泵，开始清洗过程。
滤布上的污泥通过反抽吸装置，经由反洗水泵，排出滤池体外。
清洗时，滤池可连续过滤。
过滤期间，过滤转盘处于静态，有利于污泥的池底沉积。
清洗期间，过滤转盘以1转/分钟的速度旋转。
反洗水泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，过滤转盘内的水自里向外被同时抽吸，并对滤布起清洗作用。
瞬时冲洗面积仅占全过滤转盘面积的1%左右。
反冲洗过程为间歇。
正常清洗时，2个过滤转盘为一组，通过自动切换抽吸泵管道上的电动阀控制，纤维转盘滤池一个完整的清洗过程中各组的清洗交替进行，其间抽吸泵的工作是连续的。
当进水水质突然恶化，反冲洗周期≤15分钟时，系统将启动应急措施，同时启动反冲洗泵，对过滤转盘进行反冲洗，直至反冲洗周期恢复正常（3）排泥：纤维转盘滤池的过滤转盘下设有斗形池底，有利于池底污泥的收集。
纤维转盘滤池(2008)
混凝 反应池 反冲洗水
纤维转盘 滤池
紫外消毒
排放
可省掉鼓风机房及反 冲洗泵房
不需要采取前加氯 措施
可取消提升装置 及提升构筑物
加药间
鼓风机房 反冲洗泵房
可省掉沉淀构筑物， 直接过滤
加氯间
二级出水
提升 泵房
管道 混合器
混凝 反应池
沉淀池
V型 滤池
清 水 池
排放
二级预处理
反冲洗水
冲洗水
不需要单 独设立反 抽吸水池
BOD5
10 20
SS
10 20
总N
15 20
总P
0.5(1.0) 1.0(1.5)
常用中水回用工艺
二级处理－消毒；
基 本 工 艺
二级处理－过滤－消毒； 二级处理－混凝－沉淀－过滤－消毒；
二级处理—微孔过滤—消毒； 曝气生物滤池、活性炭吸附、臭氧、离子交换、MBR等
中水回用工艺中的过滤技术
慢速砂滤 深床过滤 快速可压缩多孔介质过滤 间歇式多孔介质滤料 占地面积大 建设投资高
提 纲
一、背景及适用领域
二、结构
三、特点及创新点 四、规格与主要设计参数 五、大连中试情况介绍 六、技术经济指标 七、应用实例
规格及设计参数
设备规格：
单 盘 处 理 量 1 0 0 0 m3/d ， 单 台 最 大 处 理 量 可 达 16000m3/d 池体可做成混凝土池和钢结构两种 池内净尺寸为：长1.4~5.6米，宽2.6米，高3.5米
对SS的去除效果
40 35 30 25 20 15 10 5 0 进水 出水
试验1
当进水SS＜30mg/L时，出水SS值最大值为4.4mg/L，且平均 值为3.1m g/L。
滤布滤池工作原理
滤布滤池工作原理纤维转盘滤布滤池的工作原理:污水重力流进入滤池，滤池内设有布水堰。
滤布完全浸没，污水从滤布外部进入，滤液通过空心管收集，重力流通过出水堰从过滤器排出。
整个过程是连续的。
纤维转盘滤布滤池的过滤转盘下方设置有桶形池底，有利于池底污泥的收集。
池底污泥沉积减少了滤布上的污泥量，可以延长过滤时间，减少反冲洗水量。
正常清洗时，两个过滤器转盘为一组，通过自动切换抽吸泵管道上的电动阀来控制。
在一个完整的清洗过程中，每组带有纤维转盘的滤布过滤器的清洗交替进行，在此期间，抽吸泵连续工作。
纤维转盘滤布滤池采用单水洗，具有设备简单、占地少、基建投资少、反冲洗水量少、能耗少、管理简单等优点，在占地有限的情况下可优先使用。
纤维转盘过滤技术的核心是滤布的选择。
当进水水质和过滤要求不同时，应选择不同类型的滤布。
在工程实践中，如何根据水质和处理要求正确选择滤布是一个难题。
很多时候只能凭经验判断。
在污水处理领域，目前对纤维转盘滤布滤池的性能测试和性能参数的描述很少，但在污水处理的深床过滤和空气过滤领域有类似的性能参数。
例如，在描述砂滤或纤维束过滤设备时，使用了初始过滤速率的概念，主要是指过滤设备反冲洗后的初期，单位时间内单位过滤面积过滤的污水量。
重力污水流入纤维转盘滤布滤池，过滤器内设有布水堰。
纤维转盘滤布滤池滤布完全浸没，污水从滤布外侧进入，滤液通过空心管收集，重力流通过出水堰从过滤器排出。
整个过程是连续的。
纤维转盘设备的滤布过滤器由中心出水筒、过滤转盘、旋转密封装置、弹性滤布反吸装置和完整的自动控制电气系统组成。
转盘固定在中心鼓周围，并具有与中心鼓连通的孔。
纤维转盘滤布滤池过滤装置的用途和工作原理:中心管道装置和滤盘、进出水堰、驱动装置、防吸装置和防吸泵、排泥系统、配套仪表和电气系统、固定支架部件和紧固件、就地控制箱。
2万吨纤维转盘滤池
2万吨纤维转盘滤池技术说明书上海帆锦环保工程有限公司编制日期：2019.9.15反抽吸装置技术说明1、总体设计1.1、采用转盘过滤器1座，内设2万吨纤维转盘4套。
1.2、滤池考虑检修，需设置超越管道。
2、转盘过滤器介绍纤维转盘的作用在于去除污水中以悬浮状态存在的各种杂质，提高污水处理厂出水水质，使处理水SS 达标。
纤维转盘滤池结构如图所示，它由用于支撑滤布的垂直安装于中央集水管的平行过滤转盘串联起来组成。
一套装置过滤转盘数量为10个，每个过滤转盘是由6小块扇形组合而成。
滤盘全部浸没在水中，过滤转盘由防腐材料组成，每片过滤转盘外包有滤布。
反冲洗装置由反洗水泵、反抽吸装置及阀门组成，排泥装置由排泥管、排泥泵及阀门组成，排泥泵与反洗水泵为同一水泵。
纤维转盘滤池的运行状态包括：过滤、反冲洗、排泥状态。
（1）过滤：污水重力流进入滤池，滤池中设有布水堰。
滤盘是完全浸没在污水中的，污水首先进入滤池，然后通过滤布过滤，过滤液通过中空管收集，重力流通过出水堰排出滤池。
整个过程为连续。
（2）清洗：过滤中部分污泥吸附于滤布外侧，逐渐形成污泥层。
随着滤布上污泥的积聚，滤布过滤阻力增加，滤池水位逐渐升高。
通过液位计监测池内液位变化。
当该池内液位到达清洗设定值(高水位)时，PLC 即可启动反洗泵，开始清洗过程。
滤布上的污泥通过反抽吸装置，经由反洗水泵，排出滤池体外。
清洗时，滤池可连续过滤。
过滤期间，过滤转盘处于静态，有利于污泥的池底沉积。
清洗期间，过滤转盘以1转/分钟的速度旋转。
反洗水泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，过滤转盘内的水自里向外被同时抽吸，并对滤布起清洗作用。
瞬时冲洗面积仅占全过滤转盘面积的1%左右。
反冲洗过程为间歇。
正常清洗时，2个过滤转盘为一组，通过自动切换抽吸泵管道上的电动阀控制，纤维转盘滤池一个完整的清洗过程中各组的清洗交替进行，其间抽吸泵的工作是连续的。
当进水水质突然恶化，反冲洗周期≤15分钟时，系统将启动应急措施，同时启动反冲洗泵，对过滤转盘进行反冲洗，直至反冲洗周期恢复正常（3）排泥：纤维转盘滤池的过滤转盘下设有斗形池底，有利于池底污泥的收集。
