电容降压电路原理详解
阻容降压原理图及电路图
阻容降压原理及电路将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波，当受体积和成本等因素的限制时，最简单实用的方法就是采用电容降压式电源。
一、电路原理电容降压式简易电源的基本电路如图1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
在实际应用时常常采用的是图2的所示的电路。
当需要向负载提供较大的电流时，可采用图3所示的桥式整流电路。
整流后未经稳压的直流电压一般会高于30伏，并且会随负载电流的变化发生很大的波动，这是因为此类电源内阻很大的缘故所致，故不适合大电流供电的应用场合。
二、器件选择1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁.2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。
三、设计举例图2中，已知C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流。
C1在电路中的容抗Xc为:Xc=1 /（2 πf C）= 1/（2*3.14*50*0.33*10-6）= 9.65K流过电容器C1的充电电流（Ic）为：Ic = U / Xc = 220 / 9.65 = 22mA。
通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5 I，其中C 的容量单位是μF，Io的单位是A。
电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
电容降压电路原理详解
电容降压电路原理详解和案例将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波, 积和成本等因素的限制时，最简单实用的方法就是采用电容降压式电源。
一、电路原理电容降压式简易电源的基本电路如图 1，C1为降压电容器，D2为半波整流二极 管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电 源后C1的电荷泄放电阻。
在实际应用时常常采用的是图 2的所示的电路。
当需 要向负载提供较大的电流时，可采用图 3所示的桥式整流电路。
整流后未经稳压的直流电压一般会高于 30伏，并且会随负载电流的变化发生很 大的波动，这是因为此类电源内阻很大的缘故所致， 故不适合大电流供电的应用 场合。
、器件选择1•电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的 容量。
因为通过降压电容 C1向负载提供的电流Io ，实际上是流过C1的充放电 电流lc 。
C1容量越大，容抗Xc 越小，则流经C1的充、放电电流越大。
当负载 电流Io 小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大 允许电流Idmax 小于lc-lo 时易造成稳压管烧毁。
2•为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉 C1上的电荷三、设计举例 图2中，已知C1为0.33卩F ，交流输入为220V/50HZ ，求电路能供给负载的最 大电流。
C1在电路中的容抗Xc 为:Xc=1 / (2 n f C ) = 1/ (2*3.14*50*0.33*10-6 ) = 9.65K流过电容器C1的充电电流（Ic ）为:当受体 R1 1MVD1本 V¥03L r VOUTIfzVD2V05 =VOUTC2R1 1M220V/AC1M220V/AC-VOUT C2卒卒… , VD1-VC4 图3 L.Ic = U / Xc = 220 / 9.65 = 22mA通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5 I,其中C 的容量单位是卩F, Io的单位是A。
电容降压的工作原理
电容降压的工作原理电容降压是一种常见的电源电路，它可以将高压电源降低到所需的较低电压。
本文将详细介绍电容降压的工作原理及其相关知识。
一、电容降压的基本原理电容降压电路是通过电容器的充放电过程来实现电压降低的。
其基本原理是利用电容器的特性，当电容器充电时，电容器两端的电压逐渐增加，而当电容器放电时，电容器两端的电压逐渐减小。
通过控制充电和放电的时间，可以实现对电压的降低。
二、电容降压电路的组成电容降压电路主要由电容器和电阻组成。
电容器用于存储电荷，而电阻则用于控制电容器的充放电过程。
此外，为了保证电容器能够正常工作，通常还需要加入稳压二极管和滤波电感。
三、电容降压电路的工作过程1. 充电阶段：当电源接通时，电容器开始充电。
初始时，电容器两端的电压为0V，此时电流通过电阻进入电容器，电容器的电压逐渐增加。
充电时间取决于电容器的电容值和电阻的阻值。
2. 放电阶段：当电容器充满电后，开始放电。
此时，电容器两端的电压开始减小，电流从电容器流出，通过电阻消耗。
放电时间也取决于电容器的电容值和电阻的阻值。
3. 循环过程：电容器充放电的过程会不断循环进行，直到电源关闭或者电容器失去电荷。
四、电容降压电路的特点1. 电压稳定性：电容降压电路可以实现较为稳定的输出电压，通过合理选择电容器和电阻的数值，可以实现所需的输出电压。
2. 效率较低：由于电容器的充放电过程会产生能量损耗，电容降压电路的效率相对较低。
3. 输出纹波较大：由于电容降压电路的充放电过程是周期性的，因此输出电压会存在一定的纹波。
4. 适合范围广：电容降压电路适合于较小功率的应用场景，如电子设备、电路板等。
五、电容降压电路的应用1. 电子设备：电容降压电路常用于电子设备中，用于降低电源电压以满足电路的工作需求。
2. 电路板：在电路板设计中，电容降压电路可以用于提供稳定的电压给各个电路模块。
3. 电源适配器：电容降压电路常用于电源适配器中，将市电（220V）的高压电源降低到电子设备所需的低压电源。
电容降压的工作原理
电容降压的工作原理电容降压是一种常见的电力转换方式，它可以将高电压转换为低电压，通常用于一些电子设备的供电系统中。
其工作原理是利用电容这种能够储存电荷的器件，通过充电和放电的作用来实现电力转换。
本文将详细介绍电容降压的工作原理及其相关应用。
一、电容的基本原理首先，我们需要了解电容的基本原理。
电容是一种能够储存电荷的器件，它由两个导体之间的介质组成，通常是空气或者一种特殊的材料。
当电容上施加一定的电压时，两个导体之间的介质将会被极化，导致一些自由电荷在导体的表面上聚集。
这些自由电荷的储存会导致电容器内的电场强度增加，从而使得该电容器能够储存更多的电荷。
二、电容降压的工作原理电容降压是一种重要的电压转换方式，其工作原理可以简单地描述为：利用电容在充电和放电交替的过程中实现电压转换。
在电容降压电路中，通常会采用一组二极管来控制电流的方向。
当高电压信号通过电容器时，电容器开始充电。
一旦电容器充满电荷，电容器中的电压就会逐渐降低。
在这个过程中，电容器所储存的能量将会被释放出来，从而使得电压降低到较低的水平。
在整个充电和放电的过程中，二极管将会控制电流的方向，以保证电容器能够从高电压源中吸取电荷，然后将电荷传送到输出端。
此时，输出端的电压将会比输入端的电压要低，以适应电子设备的供电需求。
三、电容降压的应用电容降压技术广泛应用于各种电子设备的供电系统中。
例如，在移动电子设备中，电容降压技术被用来控制电池电压以适应不同的负载要求。
此外，在工业领域，电容降压器可以用来降低大电池组的电压，以适应一些低压负载的要求。
此外，电容降压器还广泛应用于照明系统和发射系统中。
他们被广泛用于实现电压分配和电力转换，以满足电力设备和电子设备的各种工作要求。
四、总结电容降压技术是一种常见的电力转换方式，它可以将高电压转变为低电压，并广泛应用于各种电子设备、照明设备和发射设备的供电系统中。
其工作原理基于利用电容在充电和放电的过程中实现电压转换。
电容降压电路原理
电容降压电路原理
在一些电路设计中，常常需要将输入电压降低，通常的做法是采用电容降压。
但是，当电源电压降低到一定程度时，电容降压电路的效率就会明显下降。
下面我们来看一个实际电路，该电路采用了电容降压方式。
该电路的输入端接入了一个2uF的电容，在输入电压VIN
为5V时，该电容两端的电压为4V。
在该电路中，两个功率开
关管VT1和VT2都处于导通状态。
VT1的基极电位比VT2的基极电位高1V左右；在VT1导通状态下，VT2处于截止状态，
输出端电压为0V；当开关管VT1关断后，输出端电压为+5V左右。
可见，在这种情况下，开关管VT1和VT2的导通电阻很大，约为300mΩ左右。
而且在开关管VT1关断后，输出端电压下降幅度也较大。
如果在输出端并联一个200Ω电阻R1和R4组成
串联电路，那么开关管VT1和R4的基极电位将与输出端电压一样高。
在这种情况下，开关管VT1和R4上的寄生电容将在电源电压降低到一定程度时被充电，从而导致输出端电压上升。
—— 1 —1 —。
电感电容降压电路工作原理
电感电容降压电路工作原理电感电容降压电路是一种常见的电路拓扑结构，它能够将高电压的直流电源降压到需要的电压水平。
这种电路通常被广泛应用在各种电子设备和系统中，包括通信设备、电源模块、调节器和逆变器等。
了解其工作原理对于理解电子电路的基本原理和提高工程技能至关重要。
下面将详细介绍电感电容降压电路的工作原理。
一、电感电容降压电路的基本结构电感电容降压电路通常由输入电容、滤波电感、开关管、输出整流电容和输出负载组成。
在工作中，输入电源的电压通过滤波电感和开关管的控制被转换成所需的输出电压，输出负载会接收到这一水平的电压。
整个电路可以看作一个能够转换高电压到低电压的控制系统。
二、电路的工作原理1. 输入滤波在电路的工作开始时，输入电源的直流电压首先通过输入电容进行滤波。
输入电容能够去除输入电源中的高频噪音并降低电压的纹波。
2. 开关管的控制控制开关管的导通及关断状态能够实现对输入电压的调节。
当开关管导通时，输入电源的电压会通过电感传导到输出端，此时开关管处于导通状态。
而当开关管关断时，则输入电源的电压不会传导到输出端。
根据开关管的开关频率和占空比大小，输出的电压也会相应地被调节。
3. 输出整流在输出端，通常还会加上一个输出整流电容。
输出整流电容能够平滑输出电压，使其更加稳定。
三、电感电容降压电路的工作特点电感电容降压电路的工作原理在工程中有一些显著的特点：1. 有效降压：由于电感的特性，电感电容降压电路能够很好地实现高压到低压的转换，保证输出电压的稳定性。
2. 高效率：通过控制开关管的开关频率和占空比，电感电容降压电路能够实现高效率的电压转换。
3. 可靠性：电感电容降压电路通常具有较高的工作可靠性，能够适应多种工作环境和负载变化。
四、电感电容降压电路在实际工程中的应用电感电容降压电路在电子电路和电源系统中具有广泛的应用，例如在直流-直流变换器、开关电源、逆变器、电源管理单元以及各种嵌入式系统中都能看到电感电容降压电路的身影。
电容降压电路原理详解
电容降压电路原理详解1.电压分压原理：在电容降压电路中，电容器起到了一个分压器的作用。
当电容器充电时，通过电容器的两端产生一个电压差，这个电压差可以用来分担输入电源的电压，降低输出电压。
2.电荷传输原理：在电容充电过程中，电荷在电容器和电源之间传输。
当电容器充电时，电荷从电源向电容器流动，电容器的电压逐渐增加；当电容器放电时，电荷从电容器向负载流动，电容器的电压逐渐降低。
通过调节充电时间和放电时间可以控制输出电压的大小。
3.时间常数原理：电容降压电路的输出电压与电容器的电荷和负载电流有关，也与充电时间和放电时间有关。
在电容降压电路中，通过调节电容器充电时间和放电时间的比例，可以控制输出电压的稳定性和精度。
根据以上原理，实际的电容降压电路可以分为两种基本结构：RC电容降压电路和LC电容降压电路。
1.RC电容降压电路：RC电容降压电路由一个电阻和一个电容组成。
当电源接通时，电容器开始充电，电容器的电压逐渐增加，直到达到与电源电压相等的值。
然后，当电源断开时，电容器开始放电，输出电压逐渐降低。
通过调节电阻和电容的数值可以控制输出电压的大小。
2.LC电容降压电路：LC电容降压电路由一个电感和一个电容组成。
当电源接通时，电容器开始充电，同时电感储存了电流。
在电源断开时，电感开始释放储存的电流，使电容器继续供电。
通过调节电感和电容的数值可以控制输出电压的大小。
以上是电容降压电路的基本原理和结构。
电容降压电路广泛应用于各种电子设备中，例如电源适配器、稳压电源等。
通过合理设计和选择电阻、电容和电感的数值，可以实现稳定、高效的电源降压功能。
电容降压的工作原理
电容降压的工作原理电容降压是利用电容的储能和释能特性实现电源输出电压降低的一种电路设计。
在电容降压电路中，电容被连接在输入电源和负载之间，通过电容器的充电和放电过程来实现电压降低。
电容的充电过程是指在接通电源之初，电容器开始从电源获取电荷储存起来，电容器两极的电压逐渐增加。
根据电容器的特性，充电过程中电容器两极电压和充电电流之间的关系满足以下公式：i(t) = C * dV(t)/dt其中，i(t)表示时间t时刻的充电电流，C为电容值，V(t)为时间t 时刻的电容器两极电压。
电容的放电过程是指在电容器两极电压高于输出电压要求时，电容器开始释放电荷给负载，使电容器两极电压逐渐降低。
根据电容器的特性，放电过程中电容器两极电压和放电电流之间的关系满足以下公式：i(t) = -C * dV(t)/dt由此可见，电容充电和放电过程中的电流都和电容器两极电压的变化率有关。
在电容降压电路中，可以通过调整充电和放电过程的时间来控制输出电压的大小。
对于电容降压电路，常见的电路拓扑有三种：电容器在负载电流路径前、电容器在负载电流路径中、电容器在负载电流路径后。
在电容器在负载电流路径前的电路拓扑中，电容器直接连接在电源输出和负载之间。
电容器首先被电源充电，当电容器充满电荷后，开始向负载放电。
通过控制充电和放电时间，可以控制输出电压的大小。
在电容器在负载电流路径中的电路拓扑中，电容器被连接在电源输出和负载之间，形成一个串联电路。
电容器在充电和放电过程中，负载电流通过电容进行传输，从而实现电压降低。
在电容器在负载电流路径后的电路拓扑中，电容器被连接在负载之前。
当电容器从电源充满电荷后，电容器两极的电压开始降低，同时负载从电容器获取电荷进行工作。
通过控制电容器充电和放电的时间，可以控制输出电压的大小。
除了以上三种常见的电路拓扑，还有一些其他特殊的电容降压电路设计，例如双极性电容降压电路、多级电容降压电路等。
总的来说，电容降压电路通过合理调节电容的充放电过程，利用电容的特性实现电源输出电压降低。
阻容降压原理图及电路图
阻容降压原理及电路将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波，当受体积和成本等因素的限制时，最简单实用的方法就是采用电容降压式电源。
一、电路原理电容降压式简易电源的基本电路如图1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
在实际应用时常常采用的是图2的所示的电路。
当需要向负载提供较大的电流时，可采用图3所示的桥式整流电路。
整流后未经稳压的直流电压一般会高于30伏，并且会随负载电流的变化发生很大的波动，这是因为此类电源内阻很大的缘故所致，故不适合大电流供电的应用场合。
二、器件选择1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁.2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。
三、设计举例图2中，已知C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流。
C1在电路中的容抗Xc为:Xc=1 /（2 πf C）= 1/（2*3.14*50*0.33*10-6）= 9.65K流过电容器C1的充电电流（Ic）为：Ic = U / Xc = 220 / 9.65 = 22mA。
通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5 I，其中C 的容量单位是μF，Io的单位是A。
电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
220V电容降压直流电源原理及阻容计算
220V电容降压直流电源原理及阻容计算一、原理介绍电容降压直流电源是一种常见的直流电源供电方式，它通过使用电容器将交流电压转换为直流电压。
在工作时，电容器首先充电，使得其中的电荷量逐渐增加，当电容器充满电荷后，电流停止流动。
此时，电容器上的电压为最大值，为输入交流电压的峰值。
然后，电容器通过一个负载电路，将其上储存的电荷放电，使得负载得到所需的直流电压。
电容降压直流电源基本原理如下：1.电容器在正半周期(正输出)时，通过桥式整流电路充电，充电电压为输入电压的峰值Vm；2.在负半周期(负输出)时，通过负载放电，输出电压为负载所需的直流电压；3.根据放电时间和充电时间的不同，可以调整输出电压的大小。
二、阻容计算在设计电容降压直流电源时，需要经过一定的阻容计算，以确定电容器的容值和阻抗大小。
1.确定所需输出电压（VDC）和电流（IDC）。
根据实际需求，确定所需的输出电压和电流大小，作为设计的基准。
2.计算负载电阻（RLOAD）。
根据所需输出电流和输出电压，计算负载电阻，公式为：RLOAD=VDC/IDC3.计算放电时间（tDIS）和充电时间（tCHG）。
根据设计要求，可确定电容充电和放电的时间间隔，即放电时间和充电时间。
4.计算充电电流（ICHG）。
充电电流是根据放电时间和充电时间计算的，公式为：ICHG=(IDC*tDIS)/tCHG5.计算电容器的容值（C）。
根据充电电流和充电时间，计算电容器的容值，公式为：C=(ICHG*tCHG)/VDC6.计算电容器的阻抗（ZC）。
电容器的阻抗是根据所需输出电压和充电电流计算的，公式为：ZC=VDC/ICHG7.选择合适的电容器。
根据电容器的容值和阻抗计算结果，选择合适的电容器。
需要注意的是，在实际设计中，还应考虑到电容器的额定电压、温度范围和损耗等因素，并进行合适的选型。
总结：电容降压直流电源通过使用电容器将交流电压转换为直流电压。
在设计时，需计算负载电阻、放电时间、充电时间、电容器容值和阻抗等参数，并选择合适的电容器。
电容降压的工作原理
电容降压的工作原理电容降压是一种常见的电源降压方式，通过使用电容器来实现电压的降低。
在电容降压电路中，电容器被连接在输入电压和负载之间，起到降压的作用。
工作原理：1. 电容器的充电过程：当输入电压施加在电容器上时，电容器开始充电。
在这个过程中，电容器的两端电压逐渐增加，直到达到输入电压的峰值。
电容器的充电过程可以用以下公式描述：Q = C * V其中，Q是电容器上的电荷量，C是电容器的电容值，V是电容器两端的电压。
2. 电容器的放电过程：当负载开始消耗电流时，电容器开始放电。
在这个过程中，电容器的两端电压逐渐降低，直到达到负载所需的电压。
电容器的放电过程可以用以下公式描述：Q = C * V其中，Q是电容器上的电荷量，C是电容器的电容值，V是电容器两端的电压。
3. 电容降压的原理：在电容降压电路中，电容器的充电和放电过程交替进行。
当电容器充电时，输入电压通过电容器的两端，将电荷储存起来。
当负载需要电压时，电容器开始放电，释放储存的电荷供应给负载。
通过不断重复这个过程，电容器可以稳定地为负载提供所需的电压。
注意事项：1. 选择合适的电容器：在设计电容降压电路时，需要选择合适的电容器来满足负载的需求。
电容器的电容值决定了电容器能够储存的电荷量，因此需要根据负载的功率和电流要求来选择合适的电容器。
2. 稳定性和效率：电容降压电路的稳定性和效率与电容器的选择和电路设计密切相关。
合理选择电容器和设计电路可以提高降压电路的稳定性和效率。
3. 过压保护：在电容降压电路中，需要考虑输入电压的波动和过压情况。
可以通过添加过压保护电路来保护电容器和负载免受过压的损害。
应用领域：电容降压广泛应用于各种电子设备和电路中，例如：- 电子产品：手机、平板电脑、电视等消费电子产品中常见的电源降压方式之一。
- 电源适配器：电容降压电路常用于电源适配器中，将高电压转换为低电压供应给电子设备。
- LED驱动：在LED照明中，电容降压电路常用于驱动LED灯珠，提供所需的电压和电流。
电容降压的工作原理
电容降压的工作原理电容降压是一种常见的电源降压技术，通过使用电容器来降低输入电源的电压。
它在许多电子设备中被广泛应用，例如电子产品、电路板和电源模块等。
本文将详细介绍电容降压的工作原理及其应用。
一、电容降压的基本原理电容降压的基本原理是利用电容器的电压特性来实现降压。
电容器是一种能够存储电荷的被动元件，它由两个导体板和介质组成。
当电容器接通电源时，电荷会在导体板之间积累，并导致电容器的电压上升。
当电容器断开电源时，电容器会释放储存的电荷，导致电容器的电压下降。
在电容降压电路中，电容器被连接在电源和负载之间。
当电源施加电压时，电容器开始充电，电容器的电压逐渐上升。
当电容器充满电荷后，电容器的电压达到稳定值，称为峰值电压。
此时，电容器的电压等于输入电源的电压。
当负载需要工作时，电容器开始释放储存的电荷，电容器的电压逐渐下降。
负载通过电容器获得所需的电压，而不是直接从电源获得。
因此，通过调整电容器的容值和电压，可以实现对输出电压的降压控制。
二、电容降压电路的设计电容降压电路的设计需要考虑多个因素，包括输入电压范围、输出电压、负载电流和稳压性能等。
以下是一个简单的电容降压电路设计示例：1. 确定输入电压范围：根据实际应用需求，确定输入电压的最大值和最小值。
例如，输入电压范围为12V至24V。
2. 确定输出电压：根据负载的工作电压要求，确定输出电压的数值。
例如，输出电压为5V。
3. 确定负载电流：根据负载的工作电流需求，确定负载电流的数值。
例如，负载电流为1A。
4. 选择电容器容值：根据输出电压和负载电流，选择适当的电容器容值。
容值的选择应该考虑到输出电压的稳定性和纹波电流的大小。
例如，选择容值为1000μF的电容器。
5. 计算纹波电压：纹波电压是指输出电压的波动情况。
根据电容器的容值和负载电流，可以计算出纹波电压的数值。
例如，纹波电压为0.1V。
6. 添加滤波电路：为了减小纹波电压，可以在电容器的输出端添加一个滤波电路，例如使用电感器和电阻器组成的LC滤波器。
电容降压原理
电容降压原理
电容降压原理是一种常见的电路降压方式，其基本原理是利用电容器的充放电特性来实现。
在电路中，将电容器与电源并联连接，当电容器充电时，电容器会吸收电源的电能，从而存储电荷。
当电源断开后，电容器开始放电，将存储的电荷释放出来，电路中的电压就会降低。
电容降压原理常用于对电路中的直流电进行降压，可以在不需要大功率的情况下实现较大的降压效果。
电容器的电容量、电源电压和电路负载等因素都会影响降压效果，需要根据具体情况进行选择和调整。
需要注意的是，电容降压原理虽然简单易用，但其输出电压可能会受到电容器的漏电和电源的波动等因素的影响，因此在实际应用中需要进行合理的设计和调试，以确保电路的稳定性和可靠性。
- 1 -。
电容降压的工作原理
电容降压的工作原理电容降压是一种常见的电源降压方式，它通过使用电容器来降低电源电压，以满足特定的电路需求。
本文将详细介绍电容降压的工作原理，包括电容器的特性、电路连接方式以及电容降压的计算方法。
一、电容器的特性电容器是一种具有存储电荷能力的被动元件。
它由两个导体板和介质组成，当施加电压时，电荷会在导体板之间积聚。
电容器的容量用法拉第（F）来表示，容量越大，电容器存储电荷的能力越强。
二、电路连接方式1. 串联连接在电容降压电路中，电容器通常是串联连接的。
串联连接意味着电容器的正极与负极相连，电流会在电容器之间流动。
串联连接的电容器的总容量等于各个电容器的容量之和。
2. 并联连接并联连接意味着电容器的正极与正极相连，负极与负极相连。
并联连接的电容器的总容量等于各个电容器容量的倒数之和的倒数。
三、电容降压的工作原理基于电容器的特性和电路连接方式。
当电容器与电源连接时，电容器会吸收电源的电荷，并存储在电容器中。
一旦电容器充满电荷，它将不再吸收电流。
此时，电容器的电压达到电源电压。
当负载电路连接到电容器上时，电容器会释放存储的电荷，为负载提供电流。
由于电容器释放电荷的速度较慢，电压会逐渐降低。
因此，电容降压电路可以通过控制电容器的容量和负载电流来实现所需的降压效果。
四、电容降压的计算方法根据电容降压的工作原理，可以使用以下公式来计算电容降压电路的参数：1. 电容器容量（C）的选择电容器的容量取决于所需的降压程度和负载电流。
较大的容量可以提供更好的降压效果，但也需要更多的空间和成本。
根据电容降压的公式，可以使用以下公式来计算所需的电容器容量：C = I * Δt / ΔV其中，C是电容器的容量（法拉），I是负载电流（安培），Δt是电容器放电时间（秒），ΔV是电容器的电压降低（伏特）。
2. 电容器的电压（Vc）计算电容器的电压可以通过以下公式计算：Vc = V0 * (1 - e^(-t/RC))其中，Vc是电容器的电压（伏特），V0是电源电压（伏特），t是时间（秒），R是电路的电阻（欧姆），C是电容器的容量（法拉）。
电容降压电路原理及注意事项
用电容器降压制作电源时，必须注意以下几点： （1） 经电容器降压后，必须如图 2 所示经整流、滤波及稳压二极管稳压后，才能获得 电压稳定的电源（注：整流电路也可用半波整流）。 （2） 电容器耐压最好在 630V 以上，并应用无极性的电容器，有极性电容器不能用。 （3） 在电容器两端并联 500K-1M 的泄放电阻。 （4） 若需要加电源开关，为防止浪涌电流对负载 RL 并联，如图 3 所示。 （5） 在组装调试过程中要用 1:1 隔离变压器接入 AC220V 电路中，以防触电。
电容降压直流供电电路图
电容降压式电源中电容器的选用及注意事项
在常用的低压电源中，用电容器降压（实际是电容限流）与用变压器相比，电容降压的 电源体积小、经济、可靠、效率高，缺点是不如变压器变压的电源安全。通过电容器把交流 电引入负载中，对地有 220V 电压，人易触电，但若用在不需人体接触的电路内部电路电 源中， 本弱点也可克服。 如冰箱电子温控器或遥控电源的开╱关等电源都是用电容器降压而 制作的。 相对于电阻降压， 对于频率较低的 50Hz 交流电而言， 在电容器上产生的热能损耗很小， 所以电容器降压更优于电阻降压。 通过电容器电流的大小，受该电容器容抗 Xc＝1╱（2πfC），Xc 的单位是欧姆；交流 电频率 f 的单位是赫兹；电容器 C 的单位是法拉。
电容降压 LED 驱动电路
采用电容降压电路是一种常见的小电流电源电路﹐由于其具有体积小﹑成本低﹑电流 相对恒定等优点﹐也常应用于 LED 的驱动电路中。 图一 为一个实际的采用电容降压的 LED 驱动电路﹕请注意﹐大部分应用电路中没有连 接压敏电阻或瞬变电压抑制晶体管﹐建议连接上﹐因压敏电阻或瞬变电压抑制晶体管能在 电压突变瞬间( 如雷电﹑大用电设备起动等 )有效地将突变电流泄放﹐从而保护二级关和 其它晶体管﹐它们的响应时间一般在微毫秒级 。
阻容降压的原理及电路图
中国的 50Hz220V 线路上的参考。全波整流时电流加倍，即每 uF 可
提供 60mA 电流。
为了安全，最好不使用全波，因为它是悬浮地的。
我家里的 LED 夜灯就是我用电容降压自己接的，有兴趣可以与我交流一
下。LED 照明不是很简单的事情，我以前用变压器都烧坏过十来个 LED 了。白 LED 是静电敏感的，还有要良好的保护及防静电措施。
电容降压原理
电容降压的工作原理并不复杂。他的工作原理是利用电容在一定的交流
信号频率 下产生的容抗来限制最大工作电流。例如，在 50Hz 的工频条
件
下
，
一
个
1uF
的
电容所产生的容抗约为 3180 欧姆。当 220V 的交流电压加在电容器的
两
端
，
则
流
过电容的最大电流约为 70mA。虽然流过电容的电流有 70mA，但在电容
在
接
到
220V/50Hz 的交流电压上，灯泡被点亮，发出正常的亮度而不会被烧毁。
因
为
110V/8W 的灯泡所需的电流为 8W/110V=72mA，它与 1uF 电容所产生的限
流
特
性
相
吻合。同理，我们也可以将 5W/65V 的灯泡与 1uF 电容串联接到 220V/50Hz
的
交
流电上，灯泡同样会被点亮，而不会被烧毁。因为 5W/65V 的灯泡的工
器
上
并
不
产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部根据这个特点，我们如果在一个 1uF 的电容器上再
串
联
一
个
阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于
220V电容降压直流电源原理及阻容计算
220V电容降压直流电源原理及阻容计算一、220V电容降压直流电源原理电容降压原理是一种常见的降压电路，其基本原理是利用电容器的特性，通过电容器对交流电的阻抗作用，使得交流电通过电容器后变成稳定的直流电。
具体来说，当220V交流电源接入电容降压电路时，由于电容器对交流电的阻抗作用，电流会先通过电容器，而电容器能够对交流电的正弦波进行积分，使得通过电容器的电压呈现出衰减的趋势，从而降低交流电的电压。
二、阻容计算为了实现220V电容降压直流电源，需要选择适当的电容和电阻值。
下面是阻容计算的步骤：1.确定输出电压：根据实际需求确定输出电压，例如我们需要5V的输出电压。
2.计算电容器的阻抗：电容器对交流电的阻抗可以通过以下公式计算：Z=1/（2πfC），其中Z为电容器的阻抗，f为交流电的频率，C为电容器的电容。
3.选择电容器的电容：根据电容器的阻抗公式，我们可以选择适当的电容值来实现所需输出电压。
例如，假设交流电的频率为50Hz，我们可以选择一个电容器的电容为1000μF，那么它的阻抗就是Z=1/（2π*50*1000*10^-6）≈3.18Ω。
4. 计算必要的电阻值：为了保证电容降压电路的工作稳定性，需要通过串联一个合适的电阻。
根据欧姆定律，我们可以通过以下公式计算所需的电阻值：R = (Vin - Vout) / Iout，其中Vin为输入电压，Vout为输出电压，Iout为输出电流。
5.选择电阻的阻值：根据所需输出电压和输出电流，我们可以选择合适的电阻阻值。
例如，假设输入电压为220V，输出电压为5V，输出电流为1A，那么电阻的阻值为R=(220-5)/1≈215Ω。
注意：在实际计算和选择电容和电阻时，还需要考虑一些其他因素，如功率损耗、电容和电阻的耐压等。
总结：220V电容降压直流电源利用了电容器的特性，通过对交流电的阻抗作用，使得交流电变成稳定的直流电。
阻容计算的关键步骤包括确定输出电压、计算电容器的阻抗、选择电容器的电容和计算必要的电阻值。

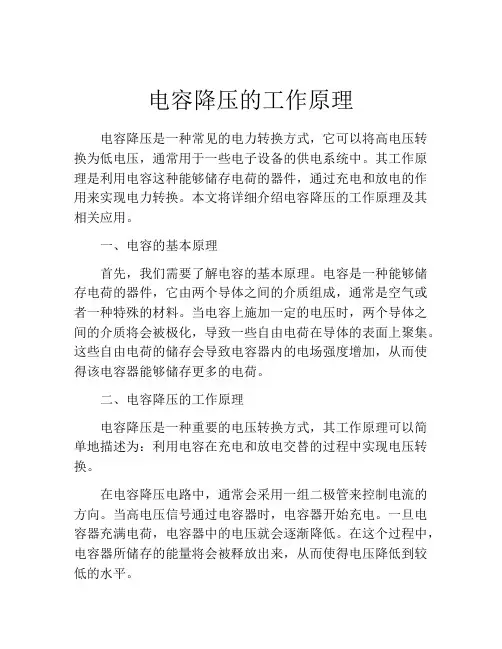

电容降压的工作原理
电容降压的工作原理电容降压是一种常见的电源电压降低技术，它通过使用电容器来降低电压。
在电容降压电路中，电容器被连接在输入电源和负载之间，起到降压的作用。
本文将详细介绍电容降压的工作原理以及相关的电路设计和计算方法。
1. 电容降压的基本原理电容降压的基本原理是利用电容器的充放电特性来实现电压降低。
当电容器连接在电源和负载之间时，电容器会吸收电源的电能并储存起来。
当负载需要电能时，电容器会释放储存的电能供给负载。
通过控制电容器的充放电过程，可以实现对电压的降低。
2. 电容降压电路的设计为了实现电容降压，需要设计一个合适的电路来控制电容器的充放电过程。
常见的电容降压电路包括简单的RC电路和更复杂的LC电路。
2.1 简单的RC电路简单的RC电路由一个电阻（R）和一个电容（C）组成。
当电容器充电时，电阻限制了电流的流动，使电容器的电压逐渐上升。
当电容器放电时，电阻同样限制了电流的流动，使电容器的电压逐渐下降。
通过调整电阻和电容的数值，可以控制电容器的充放电速度，从而实现对电压的降低。
2.2 LC电路LC电路是一种更复杂的电容降压电路，由一个电感（L）和一个电容（C）组成。
在LC电路中，电感和电容器形成了一个谐振回路。
当电容器充电时，电感储存了电能。
当电容器放电时，电感释放储存的电能。
通过调整电感和电容的数值，可以控制电容器的充放电速度，从而实现对电压的降低。
3. 电容降压电路的计算方法为了设计电容降压电路，需要进行一些基本的计算。
以下是一些常用的计算方法：3.1 RC电路的计算在RC电路中，电容器的充放电时间常数（τ）可以通过以下公式计算：τ = R * C其中，R为电阻的阻值，C为电容的电容值。
通过调整R和C的数值，可以控制电容器的充放电时间常数，进而控制电压的降低速度。
3.2 LC电路的计算在LC电路中，谐振频率（f）可以通过以下公式计算：f = 1 / (2 * π * √(L * C))其中，L为电感的电感值，C为电容的电容值。
阻容降压原理图及电路图
阻容降压原理及电路将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波，当受体积和本钱等因素的限制时，最简单实用的方法就是采用电容降压式电源。
一、电路原理电容降压式简易电源的根本电路如图1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
在实际应用时常常采用的是图2的所示的电路。
当需要向负载提供较大的电流时，可采用图3所示的桥式整流电路。
整流后未经稳压的直流电压一般会高于30伏，并且会随负载电流的变化发生很大的波动，这是因为此类电源内阻很大的缘故所致，故不适宜大电流供电的应用场合。
二、器件选择1.电路设计时，应先测定负载电流的准确值，然后参考例如来选择降压电容器的容量。
因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。
C1容量越大，容抗Xc越小，那么流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，假设稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁.2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。
三、设计举例图2中，C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流。
C1在电路中的容抗Xc为:流过电容器C1的充电电流〔Ic〕为：Ic = U / Xc = 220 / 9.65 = 22mA。
通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5 I，其中C 的容量单位是μF，Io的单位是A。
电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电阻容降压原理和计算公式这一类的电路通常用于低本钱获得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。

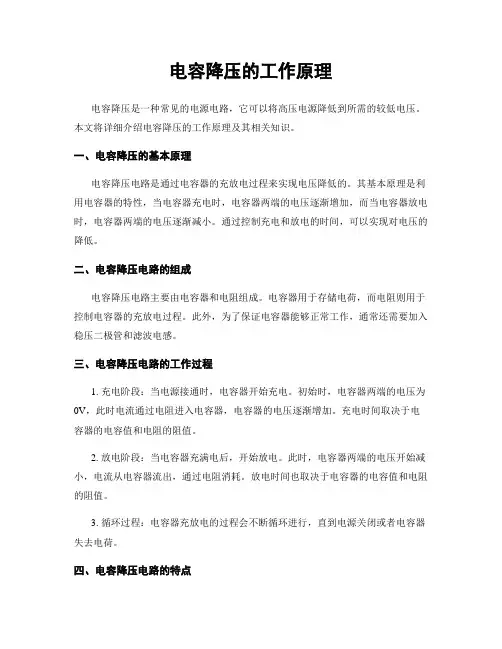

电容降压的工作原理
电容降压的工作原理电容降压是一种常见的电源降压方式，它通过使用电容器来降低电源电压。
在这种方法中，电容器被连接在电源和负载之间，起到降低电压的作用。
工作原理：当电源电压施加到电容器上时，电容器开始充电。
在充电过程中，电容器的电压逐渐上升，直到达到与电源电压相等的值。
此时，电容器处于充电状态，不会向负载释放电流。
当负载需要电流时，电容器开始向负载释放电流。
在这个过程中，电容器的电压开始下降，同时向负载提供所需的电流。
当电容器的电压下降到一定程度时，电源会重新充电电容器，使其保持在一个较高的电压水平上，以满足负载的需求。
优点：1. 电容降压方法简单、成本低廉，适合于许多低功率应用。
2. 电容器具有快速响应的特性，可以提供瞬态响应，适合于对电源电压变化要求较高的负载。
3. 电容器可以在短期内提供较大的电流脉冲，适合于需要瞬间大电流的负载。
缺点：1. 电容器的电压下降速度较快，因此对于长期需要稳定电压的负载来说，电容降压可能不太适合。
2. 电容降压会引入额外的功耗，因为电容器需要不断充放电，会消耗一定的能量。
3. 电容器的容量限制了其能够提供的电流和功率，对于高功率应用来说，电容降压可能不太适合。
应用：1. 电子设备中的稳压电路，如电子计算机、电视、音响等，常使用电容降压来提供稳定的低压电源。
2. 电池充电器和电源适配器，通常会使用电容降压来将高电压转换为适合充电或者供电的低电压。
3. 电子闪光灯和摄影灯光设备，由于需要瞬间大电流，常使用电容降压来提供所需的电源。
总结：电容降压是一种简单、成本低廉的电源降压方法，适合于许多低功率应用。
它通过使用电容器来降低电源电压，并能够提供瞬态响应和较大的电流脉冲。
然而，它也有一些缺点，如电容器电压下降速度较快和功耗较高。
在实际应用中，我们需要根据负载的需求和电源的特性来选择适合的降压方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容降压电路原理详解和案例
将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波，当受体积和成本等因素的限制时，最简单实用的方法就是采用电容降压式电源。
一、电路原理
电容降压式简易电源的基本电路如图1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
在实际应用时常常采用的是图2的所示的电路。
当需要向负载提供较大的电流时，可采用图3所示的桥式整流电路。
整流后未经稳压的直流电压一般会高于30伏，并且会随负载电流的变化发生很大的波动，这是因为此类电源内阻很大的缘故所致，故不适合大电流供电的应用场合。
二、器件选择
1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁。
2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。
三、设计举例
图2中，已知C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流。
C1在电路中的容抗Xc为：
Xc=1 /（2 πf C）= 1/（2*3.14*50*0.33*10-6）= 9.65K
流过电容器C1的充电电流（Ic）为：
Ic = U / Xc = 220 / 9.65 = 22mA。
通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5 I，其中C 的容量单位是μF，Io的单位是A。
电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电
电容降压电源原理和计算公式
这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）
I(A V)=0.44*V/Zc=0.44*220*2*Pi*f*C
=0.44*220*2*3.14*50*C=30000C
=30000*0.000001=0.03A=30mA
如果采用全波整流可得到双倍的电流（平均值）为：
I(A V)=0.89*V/Zc=0.89*220*2*Pi*f*C
=0.89*220*2*3.14*50*C=60000C
=60000*0.000001=0.06A=60mA
一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：
1、未和220V交流高压隔离，请注意安全，严防触电！
2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
采用电容降压电路是一种常见的小电流电源电路﹐由于其具有体积小﹑成本低﹑电流相对恒定等优点﹐也常应用于LED的驱动电路中。
图一为一个实际的采用电容降压的LED驱动电路﹕请注意﹐大部分应用电路中没有连接压敏电阻或瞬变电压抑制晶体管﹐建议连接上﹐因压敏电阻或瞬变电压抑制晶体管能在电压突变瞬间( 如雷电﹑大用电设备起动等)有效地将突变电流泄放﹐从而保护二级关和其它晶体管﹐它们的响应时间一般在微毫秒级。
电路工作原理﹕
电容C1的作用为降压和限流﹕大家都知道﹐电容的特性是通交流﹑隔直流﹐当电容连接于交流电路中时﹐其容抗计算公式为﹕
XC = 1/2πf C
式中﹐XC 表示电容的容抗﹑f 表示输入交流电源的频率﹑C 表示降压电容的容量。
流过电容降压电路的电流计算公式为﹕
I = U/XC
式中I 表示流过电容的电流﹑U 表示电源电压﹑XC 表示电容的容抗
在220V﹑50Hz的交流电路中﹐当负载电压远远小于220V时﹐电流与电容的关系式为﹕
I = 69C 其中电容的单位为uF﹐电流的单位为mA
下表为在220V﹑50Hz的交流电路中﹐理论电流与实际测量电流的比较
电阻R1为泄放电阻﹐其作用为﹕当正弦波在最大峰值时刻被切断时﹐电容C1上的残存电荷无法释放﹐会长久存在﹐在维修时如果人体接触到C1的金属部分﹐有强烈的触电可能﹐而电阻R1的存在﹐能将残存的电荷泄放掉﹐从而保证人﹑机安全。
泄放电阻的阻值与电容的大小有关﹐一般电容的容量越大﹐残存的电荷就越多﹐泄放电阻就阻值就要选小些。
经验数据如下表﹐供设计时参考﹕
D1 ~ D4的作用是整流﹐其作用是将交流电整流为脉动直流电压。
C2﹑C3的作用为滤波﹐其作用是将整流后的脉动直流电压滤波成平稳直流电压
压敏电阻( 或瞬变电压抑制晶体管)的作用是将输入电源中瞬间的脉冲高压电压对地泄放掉﹐从而保护LED不被瞬间高压击穿。
LED串联的数量视其正向导通电压( Vf )而定﹐在220V AC电路中﹐最多可以达到80个左右。
组件选择﹕电容的耐压一般要求大于输入电源电压的峰值﹐在220V,50Hz的交流电路中时﹐可以选择耐压为400伏以上的涤纶电容或纸介质电容。
D1 ~D4 可以选择IN4007。
滤波电容C2﹑C3的耐压根据负载电压而定﹐一般为负载电压的1.2倍。
其电容容量视负载电流的大小而定。
下列电路图为其它形式的电容降压驱动电路﹐供设计时参考﹕
在图二电路中﹐可控硅SCR及R3组成保护电路﹐当流过LED的电流大于设定值时﹐SCR导通一定的角度﹐从而对电路电流进行分流﹐使LED工作于恒流状态﹐从而避免LED因瞬间高压而损坏。
在图三电路中﹐C1﹑R1﹑压敏电阻﹑L1﹑R2组成电源初级滤波电路﹐能将输入瞬间高压滤除﹐C2﹑R2组成降压电路﹐C3﹑C4﹑L2﹑及压敏电阻组成整流后的滤波电路。
此电路采用双重滤波电路﹐能有效地保护LED不被瞬间高压击穿损坏。
图四是一个最简单的电容降压应用电路﹐电路中利用两只反并联的LED对降压后的交流电压进行整流﹐可以广泛应用于夜光灯﹑按钮指示灯﹐要求不高的位置指示灯等场合。
