IC卡电梯刷卡轿厢内门禁即梯控系统安装施工布线工艺规范书
门禁管理系统安装工艺
门禁管理系统安装工艺1、门禁管理系统操作工艺1)、门禁管理系统安装工艺流程2)、门禁管理系统安装要求(1)、系统建筑物内垂直干线应采取金属管、封闭式金属线槽等保护方式进行布线。
与裸放的电力电缆的最小净距800mm，与放在有接地的金属线槽或钢管中的电力电缆最小净距150mm。
(2)、水平子系统应穿钢管埋于墙内。
(3)、弱电线路与强电线路的电缆应分别设置在弱电竖井和强电竖井内。
如受条件限制必须合用同一竖井时，应分别布置在竖井相对映的墙体上。
(4)、穿管绝缘导线火电缆的总截面积不应超过管内截面积的40%。
(5)、敷设于封闭线槽内的绝缘导线或电缆的总截面积，不应大于线槽净截面积的50%。
3)、门禁系统安装使用(1)、编码：在安装使用本产品之前必须对它进行编码，若使用多个本产品组成的联网型系统，它们之间的编码不能一致，以便识别各个门口人员的进出情况。
(2)、编码方式按产品说明书进行操作。
(3)、卡的注册：在使用本产品之前必须将所有用户卡的信息注册至本产品的内部存储器中。
卡的注册方法采用写卡控制器接入本产品的总线端，确认无误后，方可进行相关命令操作。
4)、端子箱安装(1)、设置在专用竖井内的端子箱，应根据设计要求的高度及位置，采用金属膨胀螺栓将箱体固定在竖井的墙壁上明装，管进箱处应带好护口，将干线和支线电缆分别引入各自的管路内。
(2)、剥去电缆绝缘层和导线绝缘层，使用校线耳机，两人分别在线路两端逐根核对导线编号。
(3)、将导线留有一定长度的余量，然后绑扎成束，分别设置在端子板两侧。
(4)、原则上先压接从中心引来的干线，后压接水平线路。
5)、管理机安装管理机是一台符合探测器实时运行状态的PC机。
PC机放置在控制中心内。
按照监视器产品说明安装运行软件以及用总线接各建筑物门禁至管理机。
6)、调试验收门禁系统各种设备的系统调试，由局部到系统进行。
在调试过程中应遵照公安部颁发的《公共安全行业标准》，深入检查各部件和设备安装是否符合规范要求。
智能IC卡电梯刷卡梯控门禁系统的现场安装接线调试
智能IC卡电梯刷卡梯控门禁系统的现场安装接线调试
智能IC卡电梯刷卡梯控门禁系统的现场安装接线调试
1、电梯轿厢操纵面板上乙方需开一个方型孔，用于安装读卡头，尺寸为：长88mm×高55mm，开孔位置后部留出40mm的空间，电梯公司根据电梯轿厢操纵箱的设计，合理确定IC卡读卡头的安装位置，并提供相关的图纸，读卡头的固定由乙方现场自行处理。
2、需在电梯机房和轿箱顶部附近提供交流220V电源供IC卡设备使用。
3、IC卡电梯控制系统的设备需安装于电梯机房和轿箱顶部，电梯公司应考虑电梯主控制器（箱体尺寸：350mm×350mm×110mm）在电梯轿厢顶的安装位置并提供相关的图纸。
4、乙方在设备安装调试时，需有专业电梯维护人员在现场提供支持。
5、乙方提供机房到轿顶的6*0.75mm2随行线缆，用于群控器、联网、消防等设备与主控器间的通讯。
其布线施工绑扎等需要电梯公司现场技术指导及配合。
6、电梯公司需在电梯轿箱顶部提供一个无源开关量的消防信号，用于多奥IC卡电梯控制器消防联动功能。
7、电梯公司现场配合乙方采用无源干接点方式截取电梯按键信号线的接入。
8、对讲公司配合乙方做协议或硬件联动的接入。
IC卡电梯智能控制系统安装及施工方案
I C卡电梯智能控制系统安装及施工方案首先做一个项目概述，项目的设计，施工，调试都由深圳旺龙智能科技有限公司负责实施完成，为更好的落实系统的设计，安装，调试，验收，培训，服务等工作，拟定本系统施工组织设计。
其次确定项目人员配置，包括项目组织结构和管理人员简历，本项目组成员必须严格执行本工程实施方案，使IC卡电梯对讲联动控制系统项目管理规范化，使投标商对内在标准有序的环境下各专业高效优质运行；对外在统一流程的支持下各项目方相互协调配合。
保证项目各方在建设方的统一管理之下，理顺关系、消除矛盾，实现建设方规定的工期目标、质量目标、费用目标、安全目标和文明施工目标。
实现公司规定的经营目标。
再次确定工程进度安排和工程施工进度计划表，根据合同要求进场施工，在甲方确定施工图纸后，我司开始正式进场指导布线，施工安装与调试，工程人员负责所有现场设备的安装指导和调试。
施工步骤如下：一，线缆敷设：1、需从电梯轿箱顶上布线到轿箱操作面板，将电梯读头、电梯按钮、数据采集接口按图纸连接。
2、电梯控制系统在轿顶上到AC 220V电源。
3、通过电梯随行电缆（6芯，要求电梯公司提供）引至电梯轿箱，用于消防信号连接、电梯系统联网、电梯群控信号联接等。
4、从各单元住户对讲分机引一条RVV2*0.5电梯授权线至楼层弱电井与楼层信号采集器相联。
5、从弱电井引一条RVVP2*0.75屏幕线将各楼层信号采集器通过RS485手握手方式引到电梯机房与旺龙公司电梯群控器相联。
二，电梯系统工程施工：1、先检测电梯选层面板内按键开关信号的排序和公共端的连接。
2、确定IC卡读卡头、IC卡主控板、电源、电源开关、通讯采集口、电梯群控器、楼层信号采集器及电源的安装位置。
3、对轿箱面板进行开槽，安装固定IC卡读卡头。
4、安装IC卡主控板、电源、电源开关、通讯采集口。
5、截取按键开关信号到IC卡主控板，再将输出信号恢复连接到原开关信号点。
6、在IC卡主控板断电时，对电梯各按键进行选层测试，若按原状态运行，则接线正确。
安装刷卡门禁有何规范门禁系统施工工艺要求

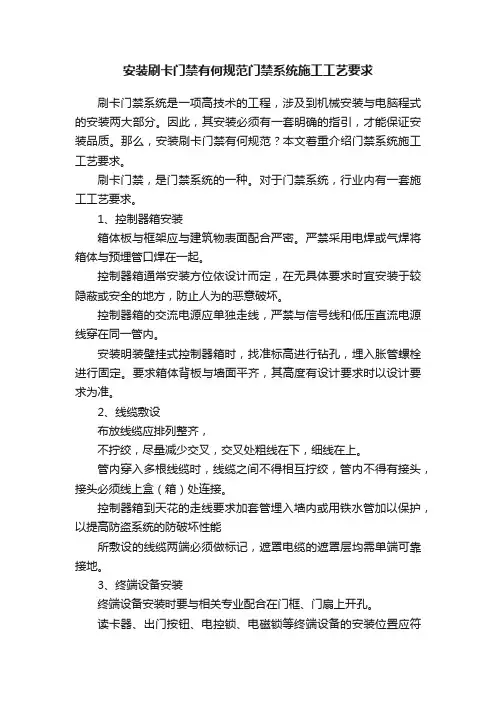

安装刷卡门禁有何规范门禁系统施工工艺要求刷卡门禁系统是一项高技术的工程，涉及到机械安装与电脑程式的安装两大部分。
因此，其安装必须有一套明确的指引，才能保证安装品质。
那么，安装刷卡门禁有何规范？本文着重介绍门禁系统施工工艺要求。
刷卡门禁，是门禁系统的一种。
对于门禁系统，行业内有一套施工工艺要求。
1、控制器箱安装箱体板与框架应与建筑物表面配合严密。
严禁采用电焊或气焊将箱体与预埋管口焊在一起。
控制器箱通常安装方位依设计而定，在无具体要求时宜安装于较隐蔽或安全的地方，防止人为的恶意破坏。
控制器箱的交流电源应单独走线，严禁与信号线和低压直流电源线穿在同一管内。
安装明装壁挂式控制器箱时，找准标高进行钻孔，埋入胀管螺栓进行固定。
要求箱体背板与墙面平齐，其高度有设计要求时以设计要求为准。
2、线缆敷设布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上。
管内穿入多根线缆时，线缆之间不得相互拧绞，管内不得有接头，接头必须线上盒（箱）处连接。
控制器箱到天花的走线要求加套管埋入墙内或用铁水管加以保护，以提高防盗系统的防破坏性能所敷设的线缆两端必须做标记，遮罩电缆的遮罩层均需单端可靠接地。
3、终端设备安装终端设备安装时要与相关专业配合在门框、门扇上开孔。
读卡器、出门按钮、电控锁、电磁锁等终端设备的安装位置应符合设计及产品说明书的要求。
如无特殊要求，读卡器和出门按钮的安装高度宜为1.4m，与门框的距离宜为0.1m，电控锁的安装高度宜为1.1m。
读卡器的安装应紧贴墙面，四周无缝隙，安装牢固，配件齐全。
读卡器一般通过专用机螺丝直接固定在暗装装底盒上，注意固定牢固可靠，使面板端正，按设计及产品说明书的接线要求，将盒内甩出的导线与读卡器的接线端子相连接。
安装电磁锁、电控锁之前应核对锁具的规格、型号是否与其安装的位置、高度、门的种类和开关方向相适应。
电磁锁安装：首先将电磁锁的固定平板和衬板分别安装在门框和门扇上，然后将电磁锁推入固定平板的插槽内，即可固定螺丝，按图连接导线。
IC卡电梯刷卡轿厢内门禁即梯控系统安装施工布线工艺规范书(完整资料).doc
【最新整理，下载后即可编辑】电梯门禁梯控系统施工工艺规范书CPU卡电梯门禁梯控系统施工工艺规范书（1）电梯门禁控制器安装在轿顶护栏上，必须4个螺丝均固定牢固，不能有松动，注意弹簧垫片不能漏！（2）纯玻璃电容触摸电梯IC卡读卡器安装及固定，读卡器安装在电梯面板上，开孔尺寸88*55，读卡头固定必须牢固及水平,不能有松动，注意安装框螺丝不能拧太紧防止碎！（3）线路敷设，轿顶ID卡电梯控制器到操作面板的信号线必须套波纹管且要固定扎紧，与电梯按钮接驳线头必须焊接并套热缩管，按钮线必须分股整齐扎好。
（需要采用多奥定制的AVVR24*0.12专用线材）（4）控制开关线：从电梯轿箱内检修小门处布1根2芯线到IC 卡电梯控制箱，用于安装IC卡电梯控制系统开/关的切换开关，建议使用AVVR2*0.3专用线材。
（多奥已提供并做好了两端接线）(5) 读卡器线：从电梯轿箱按键操纵板COP板开孔处布线（多奥公司已提供）到电梯轿顶的CPU卡电梯控制箱，用于IC卡电梯控制系统与电梯CPU卡读卡器的数据连接。
(6) 以上3-5点的线缆敷设均需注意线览的套管包扎及检查线缆与电梯伸缩门间是否存在有刮碰现象，以免电梯门被刮花或线缆磨坏。
(7) 联网通讯线：从IC卡电梯控制箱布线到管理电脑处，用于电脑与IC卡电梯控制系统的数据连接。
该项布线需注意布线方法：采用RS485总线通讯方式，控制箱与控制箱采用串联方式即手拉手方式）连接，再通过485总线与电脑连接。
线材采用：RVVP2*0.75线材，需要套PVC管的部分必须套管并固定，各个单元要拉一条485总线到管理中心。
（TCP/IP联网方式则直接通过交换机）（8）楼层信号采集器与IC卡电梯控制器的通讯线除走弱电槽部分，其他外露部分需要套PVC管，线材采用：RVVP2*0.75 （9）楼层信号采集器供电线需要套PVC管，线材采用：RVV3*1.0.(10)以上线缆需要做好线缆标识，线头接驳全部采用焊接。
电梯安装刷卡器施工方案
项目名称：XX小区电梯安装刷卡器施工工程地点：XX市XX小区建设单位：XX房地产开发有限公司施工单位：XX机电安装有限公司二、施工方案1. 施工准备（1）施工人员：组织一支具备电梯安装和刷卡器安装经验的施工队伍，对施工人员进行技术培训和安全教育。
（2）施工材料：准备好所需的刷卡器、电源线、安装配件等材料。
（3）施工工具：准备好扳手、螺丝刀、水平尺、电钻等施工工具。
2. 施工步骤（1）现场勘查：对电梯轿厢内部进行勘查，确定刷卡器的安装位置。
（2）安装刷卡器：按照设计要求，将刷卡器固定在轿厢内部指定位置，确保安装牢固。
（3）接线：将刷卡器与电梯控制系统进行连接，确保接线正确无误。
（4）调试：开启电梯，对刷卡器进行功能调试，确保刷卡器能够正常工作。
（5）验收：对安装的刷卡器进行检查，确认安装质量符合要求。
3. 施工注意事项（1）在安装过程中，注意保持施工现场的整洁，避免对电梯轿厢内部造成损坏。
（2）安装刷卡器时，注意保持电梯轿厢内部的平衡，避免对电梯运行产生影响。
（3）在接线过程中，注意安全操作，避免触电事故。
（4）调试过程中，注意观察刷卡器的运行状态，确保其正常工作。
（5）施工完成后，对施工人员进行安全教育和培训，确保其了解电梯刷卡器的使用方法和注意事项。
三、施工进度安排（1）施工准备：1天（2）现场勘查：0.5天（3）安装刷卡器：1天（4）接线：0.5天（5）调试：0.5天（6）验收：0.5天总计：4天四、质量保证措施1. 严格按照施工图纸和施工规范进行施工，确保施工质量。
2. 对施工人员进行技术培训，提高施工技能。
3. 施工过程中，加强质量检查，确保施工质量。
4. 施工完成后，对施工质量进行验收，确保符合要求。
五、安全保证措施1. 施工前，对施工人员进行安全教育，提高安全意识。
2. 施工过程中，严格遵守安全操作规程，确保施工安全。
3. 设置安全警示标志，提醒施工人员注意安全。
4. 配备必要的安全防护用品，确保施工人员的人身安全。
小区IC卡电梯梯控系统安装步骤
小区I C卡电梯梯控系统安装
步骤(总1页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
随着社会的快速发展，城市高层建筑的兴起给人们的生活带来极大空间的享受，但是城市高层、中高层大厦的智能管理给物业和管理处带来了极大的不便。
而梯控系统的出现就很好的解决了这个问题。
梯控系统是由各楼业主控制各自的楼层内选按钮，一般就是在小区电梯内装IC卡读卡机，每层业主都分配有IC卡，IC卡对应楼层内选，那么怎样在小区安装IC卡电梯梯控系统呢?下面就为大家简单介绍下IC卡电梯梯控系统安装步骤。
一、准备工具
数字万用表、热缩管、220V插头、电烙铁、小型一字螺丝刀、专用通讯线材
二、安装过程
1、电梯控制按键的面板上需预留读卡器位置(读卡器内装);读卡器安装应避开金属，读卡器前面电梯挡板最好用有机玻璃但绝对不能是金属。
读卡器前面电梯挡板应能起到支架作用，能很好拖住读卡器，使读卡器安装的稳固。
2、一般情况下，电梯楼层按键后面都有4根接线，其中有2根为按键楼层指示灯，另外2根为按键控制线，需用万用表—短路档测试好哪2根为电梯楼层按键控制线，方便安装电梯控制系统时截取按键信号线。
3、布电梯控制总线需同电梯随行电缆共同捆绑在一起，总共4根。
因为电梯的安全运行关系到人员的生命安全，而IC卡电梯梯控系统可以在指定时段按授权进入允许的电梯，对电梯乘坐人员进行控制和管理，防止闲杂人员任意乘用电梯出入管制区域，从而提高管制区域的安全管理水平。
2。
电梯门禁即梯控系统施工工艺规范书
电梯门禁梯控系统施工工艺规范书CPU卡电梯门禁梯控系统施工工艺规范书（1）电梯门禁控制器安装在轿顶护栏上，必须4个螺丝均固定牢固，不能有松动，注意弹簧垫片不能漏！（2）纯玻璃电容触摸电梯IC卡读卡器安装及固定，读卡器安装在电梯面板上，开孔尺寸88*55，读卡头固定必须牢固及水平,不能有松动，注意安装框螺丝不能拧太紧防止碎！（3）线路敷设，轿顶ID卡电梯控制器到操作面板的信号线必须套波纹管且要固定扎紧，与电梯按钮接驳线头必须焊接并套热缩管，按钮线必须分股整齐扎好。
（需要采用多奥定制的AVVR24*专用线材）（4）控制开关线：从电梯轿箱内检修小门处布1根2芯线到IC卡电梯控制箱，用于安装IC卡电梯控制系统开/关的切换开关，建议使用AVVR2*专用线材。
（多奥已提供并做好了两端接线）(5) 读卡器线：从电梯轿箱按键操纵板COP板开孔处布线（多奥公司已提供）到电梯轿顶的CPU卡电梯控制箱，用于IC卡电梯控制系统与电梯CPU卡读卡器的数据连接。
(6) 以上3-5点的线缆敷设均需注意线览的套管包扎及检查线缆与电梯伸缩门间是否存在有刮碰现象，以免电梯门被刮花或线缆磨坏。
(7) 联网通讯线：从IC卡电梯控制箱布线到管理电脑处，用于电脑与IC卡电梯控制系统的数据连接。
该项布线需注意布线方法：采用RS485总线通讯方式，控制箱与控制箱采用串联方式即手拉手方式）连接，再通过485总线与电脑连接。
线材采用：RVVP2*线材，需要套PVC管的部分必须套管并固定，各个单元要拉一条485总线到管理中心。
（TCP/IP联网方式则直接通过交换机）（8）楼层信号采集器与IC卡电梯控制器的通讯线除走弱电槽部分，其他外露部分需要套PVC管，线材采用：RVVP2*（9）楼层信号采集器供电线需要套PVC管，线材采用：RVV3*.(10)以上线缆需要做好线缆标识，线头接驳全部采用焊接。
具体线材说明如下：名称型号用途信号线AVVR2*每层每户对讲分机到弱电井楼层信号采集器信号线通讯线RVVP2*轿顶电梯控制器到管理中心电脑485通讯用，弱电井楼层信号采集器到轿顶电梯控制器485通讯用信号线AVVR24*轿顶电梯控制器到电梯控制盘控制线电源RVV3*弱电井楼层信号采集器供电用线信号线AVVR4*用于刷卡呼梯和开锁呼梯，从对讲主机到电梯外招按钮的信号线辅助材料电源排插、麻花钻头φ6,冲击钻头φ6,扎带、固定螺丝螺母，焊锡、电工胶带，热缩管,开孔器φ20，PVC软管、PVC管。
门禁系统的施工布线规范和注意事项指导书
门禁系统的施工布线规范和注意事项指导书一、布线1、读卡器到控制器的线建议用8芯屏蔽多股双绞网线（其中2芯备用，如果不需要读卡器灯反馈合法卡可不接LED线，如果不用读卡器的蜂鸣器反馈非法卡可以不接Buzzer 线），数据线Data1Data0互为双绞的一对。
线径建议0.3平方毫米以上。
最长不可以超过30米。
屏蔽线接控制器的GND。
读卡器标准读卡距离是5-15cm，ID卡读卡器读卡距离稍长，IC卡读卡距离稍短。
如果使用钥匙扣型感应卡读卡距离会更短一般是1－3厘米。
读卡的方式，建议用卡片正对着读卡自然靠近，用卡片从侧面快速划过的读卡方法不可取，不保证刷卡成功。
读卡器安装在金属面上，由于读卡器是射频产品，无论是前方否则后方附近的金属对会吸收其射频信号，如果金属面很大，甚至会影响到读卡器读不到卡，或者读卡距离衰减得很厉害。
另外，两个读卡器距离过近也会影响读卡器，有的会使读卡距离变短，有的会变长引起两个读卡器同时读卡或读卡器读不到卡。
解决办法是：尽量不要安装在金属平面上，或者将读卡器安装背靠金属部分挖掉，两个读卡器之间的距离保持在25cm以上。
2、按钮到控制器的线建议采用两芯线，线径在0.3平方毫米以上。
3、电锁到控制器的线建议使用两芯电源线，线径在1.0平方毫米以上。
如果超过50米要考虑用更粗的线，或者多股并联，和；或者通过电源的微调按钮，调高输出电压到14V 左右。
最长不要超过100米。
门禁施工中从电锁到控制器的一段线，看起来很平凡，如果不规范很容易引起不好找原因的故障现象，这个一定要引起重视！由于电锁工作电流比较大（相对于门禁系统的其他设备例如控制器、读卡器），电锁离控制器有一定的距离，线上的压降会比较大。
如果压降太大，会使得电锁有时带得动，有时带不动。
磁力锁有时吸力不够。
表现为门开关不正常。
甚至会和控制器抢夺电流资源，使得控制器供电不足，出现重启甚至死机情况。
有些工程人员图一时布线方便，或者采购方便，使用网络线来布电锁到控制器的电线，是很容易引起故障的，虽然调试的时候好像没有问题，过一段时间，就会经常出现问题了。
电梯ic卡施工方案
电梯IC卡施工方案一、引言随着科技的进步和社会的发展，电梯已经成为现代建筑中必不可少的设备之一。
为了提高电梯的安全性和管理效率，越来越多的电梯开始采用IC卡作为门禁系统。
IC卡可以有效地控制电梯的使用权限，并记录相关数据，方便管理和维护。
本文将介绍电梯IC卡施工方案，包括IC卡的选择、安装位置、施工流程等内容。
二、IC卡选择在电梯IC卡施工方案中，选择合适的IC卡是非常重要的一步。
以下是一些常见的IC卡类型：1.非接触式IC卡：非接触式IC卡采用近场通信技术，无需接触读卡器即可读取卡片信息，具有高速读取、方便快捷的特点。
2.接触式IC卡：接触式IC卡需要通过物理接触与读卡器建立通信，通常需要将IC卡插入读卡器中进行读取。
3.多功能IC卡：多功能IC卡集成了电梯控制、门禁控制、消费支付等功能，可以实现一卡通多用途。
在选择IC卡时，应根据实际需求综合考虑卡片的安全性、读取速度和成本等因素。
三、安装位置在电梯IC卡施工方案中，确定合适的IC卡安装位置是关键之一。
以下是一些常见的IC卡安装位置：1.电梯门禁控制箱：将IC卡读取器安装在电梯门禁控制箱上，方便用户刷卡进出电梯。
2.电梯内部控制面板：将IC卡读取器安装在电梯内部控制面板上，方便用户在电梯内部刷卡选择目标楼层。
3.大堂门禁控制箱：将IC卡读取器安装在大堂门禁控制箱上，方便用户在大堂刷卡选择目标电梯。
在确定IC卡安装位置时，需考虑用户使用的便利性和读卡器的防护性能。
四、施工流程在电梯IC卡施工方案中，施工流程非常重要，影响着安装质量和效率。
以下是一般的施工流程：1.施工准备：确定IC卡安装位置，准备好所需材料和工具。
2.安装读卡器：根据选定的IC卡安装位置，安装对应的读卡器，并连接好电源和通信线路。
3.连接控制系统：将读卡器与电梯控制系统进行连接，确保正常的数据传输和通讯。
4.订制IC卡权限：在电梯控制系统中配置IC卡的使用权限，包括楼层、时间段等。
电梯IC卡管理系统操作手册（安装必读）
电梯IC卡管理系统操作手册（安装必读）电梯IC卡管理系统硬件使用说明书本公司电梯IC卡控制系统是与电梯轿厢内操纵盘或电梯外部呼梯盒相连的楼层控制设备。
硬件系统由以下几部分组成：电梯IC卡主控器（以下简称主控器）、读卡平面、本公司电梯IC卡选层器（以下简称选层器）、操作专用卡、智能呼梯模块。
主控器：选层器：主控器产品参数：1、输入电压：DC 5-45V2、输入电流：<200mA(不加扩展板）3、手动消防输入点4、自带输出点1路，可扩展64路。
5、输出点特性：开关量输出6、使用温度：-20-60摄氏度，不结露。
7、刷卡操作时间：0.2秒9、通讯距离<1200米，通讯速率9600BPS，8，N，19、最多梯号25510、语音提示接口、下载记录接口。
11、电话呼梯模块接口12、黑名单数量1056条，密码和电话号容量1056条，存储记录容量65000条，循环存储。
13、安装方式：4支强磁铁吸附电梯操作盘内。
14、外形尺寸：17CM*7.5CM*2.5CM选层器产品参数：1、输入电压：DC 5-45V2、输入电流：<1A3、自带输出点32路，控制16层。
4、输出点特性：开关量输出、上电吸合，断电断开控制。
7、使用温度：-20-60摄氏度，不结露。
13、外形尺寸：17.5CM*7.7CM*2CM14、安装方式：4支强磁铁吸附电梯操作盘内。
IC 卡智能IC 卡与控制器读卡平面之间的有效读写距离为0～4cm四、外形尺寸与安装1、主控器：主控器外形尺寸如图：注：NO-G-NC 主控板输出，无源触点。
正常时断开，刷卡后导通。
解除控制状态（或解除IC 卡功能）VIN-GND 主控板电源输入口（DC5-45V ）OUTPUT 扩展板接口GND-A-B 手机呼梯接口/电脑联网接口（通过设置开关选择）/对讲联动接口。
NGD-T-R 语音模块接口、下载记录接口。
EN-GND 消防联动接口 IC-CARD 读卡平面接口 KEY-PORT 密码键盘接口S1为地址设置开关：控制器板上的8位拨码开关是用于设置控制器地址编号，有效地址编号为1～255，采用8421BCD 码设置方式，白色手柄拨到NO 端有效，拨码后不需重新上电，同一个系统内的控制器编号不可重复。
门禁控制系统工程安装施工方案
门禁控制系统工程安装施工方案
1. 引言
本文档旨在为门禁控制系统的工程安装施工提供一个详细的方案。
该方案将涵盖系统设计、设备安装、连接布线、调试测试等关键步骤，以确保系统可靠运行和安全性。
2. 系统设计
根据需要，门禁控制系统的设计应考虑以下要点：
- 系统应具备实时监控和记录进出人员的功能。
- 系统应支持不同的门禁方式，如IC卡、密码、指纹识别等。
- 系统应具备防撬、防水、防火等安全性能。
- 系统应能与其他相关系统进行联动，如视频监控系统、报警系统等。
3. 设备安装
安装门禁控制系统的设备应按照以下步骤进行：
- 根据系统设计方案，选定适合的门禁控制器、读卡器、电锁等设备。
- 安装门禁控制器和读卡器，确保其稳固可靠地安装在合适的位置。
- 安装电锁和报警设备，并进行相应的连接。
4. 连接布线
连接布线是门禁控制系统的重要环节，应注意以下事项：
- 确保使用符合规定标准的电缆和线缆，以确保连接质量和安全性。
- 合理布置线缆，减少干扰和故障的可能性。
- 连接前，对线缆的质量进行检测和测试，确保连接的稳定和可靠。
5. 调试测试
安装施工完成后，需要进行系统的调试测试：
- 对安装的设备进行功能测试，确保其正常工作。
- 进行联动测试，检验门禁控制系统与其他相关系统的协同工作。
- 对进出人员的验证和记录进行测试，确保系统的准确性和可靠性。
6. 总结
门禁控制系统的工程安装施工方案需要严格按照系统设计进行，确保设备安装、连接布线、调试测试等步骤的顺利进行，以达到预
期的安全性、可靠性和实用性要求。
一卡通门禁系统施工方案及主要系统安装方法
通门禁系统施工方案及主要系统安装方法1工程施工前期实地勘测根据已确认的系统工程的设计方案，与业主确认系统工程的有关土建资料，并进行实地勘测。
确认工程所需的辅材情况及进场前的准备。
(1)沟通确定需要安装门禁的地点和数量(2)沟通确定布线方式以及布线地点(3)沟通确定为避免噪音污染达成的施工时段2施工前准备施工准备通常包括：技术准备，施工现场准备，物资、机具、劳力准备以及季节施工准备，此外也有思想工作的准备等。
在进行施工图设计的同时完成施工管槽等材料的采购、施工人员上岗培训、施工机具准备、工地临时设施搭建、协调施工用水施工用电等工作。
2.1材料采购、制作与运输工程施工所需要的全部材料均应在实施之前列出详细的清单，根据预先编制好的工程进度计划编制好材料采购计划。
采购计划必须经过各专业系统工程师的确认和技术主管、工程总指挥的审核后方能交付采购部负责。
所需提前购置的施工材料：镀锌电线管及其配件，镀锌电线槽及其配件，电线管施工所需辅助材料如电焊条等，总之材料采购必须按照施工进度表定下的时间进行(并须充分考虑到订货周期)，其每次购置数量及其规格由现场工程师和项目经理提供购置报告并交技术主管工程师审核后交给采购部负责。
材料的采购严格按照《中华人民共和国建筑法》和公司质量控制管理办法中有关材料采购的规定来实施。
采购的产品必须是通过正当渠道采购的，要有出厂证明、产品合格证及有关质量检测部门的相关检测报告。
需要自行加工制作的部件如：角铁支架、常用紧固件等，所采用的材料必须是优质的原材料，产品的制作的流程、施工工艺必须符合国家建筑安装相关规范和标准。
产品、材料的运输严格按照产品对运输的要求分别对待，切实注意运输过程中某些产品的防重压、防倒立、防腐蚀等问题。
产品运输到施工现场时，应保证包装没有破损。
要会同建设方与监理方共同进行材料、设备进场验收。
2.2施工人员和场地的准备施工人员的培训：各专业工程师对施工员、班长、领工员等的技术培训、安检工程师对各专业工程师、领工员、班长、施工人员的安全知识培训、技术主管工程师对各专业工程师的技术培训、项目总指挥对所有施工人员和后勤工作人员的动员培训等。
电梯刷卡系统施工方案
电梯刷卡系统施工方案1. 引言电梯刷卡系统是一种通过刷卡完成电梯使用的系统。
相比传统的电梯系统，电梯刷卡系统可以提供更多的安全性和便利性。
本文档将介绍电梯刷卡系统的施工方案，包括系统的组成、安装步骤和使用注意事项。
2. 系统组成电梯刷卡系统主要由以下几个组成部分组成：2.1 刷卡读写器刷卡读写器是电梯刷卡系统的核心设备之一，用于读取用户刷卡的信息并进行判断和处理。
刷卡读写器通常有多种类型可供选择，包括磁卡读写器、IC卡读写器和RFID读写器等。
2.2 控制器控制器是电梯刷卡系统的另一个核心设备，用于控制电梯的运行和管理。
控制器通常和刷卡读写器连接，可以通过与刷卡读写器的通信实现对电梯的控制。
控制器还可以与其他设备进行连接，如报警器和监控摄像头，以提供更全面的安全保障。
2.3 电梯限制系统电梯限制系统是电梯刷卡系统的一个重要组成部分，用于对用户进行权限控制。
通过该系统，可以根据用户的身份和权限设置电梯的可操作权限，如限制某些用户进入特定楼层或晚上的使用限制等。
2.4 数据管理系统数据管理系统用于管理和存储电梯刷卡系统中产生的数据。
该系统可以记录用户的刷卡记录、电梯的运行状态等信息，并提供相应的报表和查询功能。
数据管理系统通常可以通过网络进行远程管理和访问。
3. 安装步骤下面是电梯刷卡系统的安装步骤：3.1 设计方案确定在安装电梯刷卡系统之前，需要确定系统的设计方案。
这包括确定刷卡读写器和控制器的数量和位置，以及电梯限制系统的具体设置等。
3.2 设备安装根据设计方案，安装刷卡读写器和控制器。
刷卡读写器通常安装在电梯厅门旁边的墙壁上，而控制器则安装在电梯机房内部。
在安装设备时，需要确保设备牢固及接线正确。
3.3 系统配置进行系统的配置，包括刷卡读写器的参数配置和权限设置等。
这些配置可以通过连接到控制器的计算机进行，也可以通过网络远程配置。
3.4 数据管理系统的安装与配置安装数据管理系统，并进行相应的配置。
门禁系统施工布线规范
门禁系统施工布线规范
本文主要介绍了220V交流电源线、电锁到控制器的线、读卡器到控制器的线、按钮到控制器的线的布线规范。
220V交流电源线
使用三芯电源线，线截面积在1.0平方毫米以上，且要求电源一定要接地，以避免电源干扰.
电锁到控制器的线
使用两芯电源线，线截面积在1.0平方毫米以上。
如果超过50 米要考虑用更粗的线，或者多股并联，最长不超过100米。
门磁到控制器的线，建议选择两芯线，线径在0.3平方毫米以上，如无需在线了解门的开关状态或无需门长时间未关闭报警和非法闯入报警互锁等功能，门磁线可不接。
读卡器到控制器的线
读卡器接线的截面积≥0.3平方毫米，五类网线、超五类网线均可。
如果不需要读卡器通过声音和灯光反馈来区分合法卡和非法卡，则可不接BEEPER(蓝)和 LED(棕)，数据线 Data1Data0互为双绞更好;读卡器到控制器的距离不可以超过100米，建议在80米以内，如果读卡器到控制器的距离超过50米，建议加粗或者多股合一股给读卡器供电，这有助于提升读卡器的性能.
按钮到控制器的线
建议采用两芯线，线径在0.3平方毫米以上.
TCP/IP通讯线和电脑网络的布线的方法一样，控制器到交换机或HUB用普通网线，距离要小于100米，距离越长对线的质量要求越
高.建议使用有品牌的网线。
门禁系统安装施工工艺及方法
门禁系统安装施工工艺及方法一、门禁系统安装要求所使用设备材料应根据合同文件及设计要求选型，对设备、材料和软件进行进场验收，并填写验收记录。
设备应有产品合格证、质检报告、“CCC”认证标识、安装及使用说明书等。
如果是进口产品，则需提供原产地证明和商检证明，配套提供的质量合格证明，检测报告及安装、使用、维护说明书的中文文本。
设备安装前，应根据使用说明书，进行全部检查，方可安装。
施工机具：手电钻、冲击钻、对讲机、梯子、电工组合工具、250V兆欧表、500V兆欧表、水平尺、钢尺、小线等。
作业条件：机房装修已完毕，门、窗、门锁装配齐全。
线缆沟、槽、管、箱、盒施工完毕。
技术准备：施工图纸齐全，施工方案编制完毕并经审批。
施工前应组织施工人员熟悉图纸、方案及专业设计安装使用说明书，并进行有氏对性的培训及安全、技术交底。
二、安装工艺及方法（一）操作工艺工艺流程：管路敷设→设备箱安装→线缆敷设→终端设备安装→设备接线、调试（二）施工方法一、管路敷设1、钢管敷设：敷设前先检查管内侧有无毛刺，镀锌层或防锈漆是否完整无损，管子不顺直应调直。
1.1暗敷设a.砌墙立管：钢管宜置于墙中心，然后按标高将接线盒稳好。
b.混凝土墙、板配管：可将盒、箱焊在钢筋上，敷管时每隔1m用铅丝绑扎固定。
1.2明敷设a.敷管时，先将管卡一端的螺钉拧进一半，然后将管敷设在管卡内，逐个将螺钉拧牢。
使用铁支架时，可将钢管固定在支架上，不得将管焊接在其他管道上。
b.水平或垂直敷设时配管的允许偏差值：管路在2m以内时，偏差为3mm，全长不应超过管子内径的1/2。
1.3室处管路敷设a.室外埋地敷设的电缆导管，壁厚应大于2mm，埋深不应小于0.8m。
b.室外导管的管口应设置在盒、箱内。
所有管口穿入线缆后应做密封处理。
1.4管路连接a.管与管的连接管箍丝扣连接：套丝不得有乱扣现象，管箍必须使用通丝管箍。
上好管箍后，管口应对严，外露丝扣不应多于2扣。
套管连接：只用于暗配管且管壁厚大于2mm非镀锌导管。
门禁报警系统安装工艺标准
门禁报警系统安装工艺标准本文档旨在提供门禁报警系统的安装工艺标准，以确保安装质量和性能达到预期要求。
1. 安装前准备在进行门禁报警系统的安装之前，请确保以下准备工作已经完成：- 确定安装位置和布线方案，考虑到系统的安全性和便利性。
- 准备所需的硬件设备和材料，包括门禁控制器、门禁读卡器等。
- 联系供应商或制造商，了解系统安装要求和特殊注意事项。
2. 安装步骤2.1 安装门禁控制器1. 将门禁控制器安装在预定位置上，确保固定牢固。
2. 根据制造商提供的安装说明，连接控制器的电源和网络线路。
2.2 安装门禁读卡器1. 根据布线方案，将门禁读卡器安装在门口或其他适当位置上。
2. 连接读卡器的电源和控制器，确保连接稳定可靠。
2.3 连接门禁设备1. 根据布线方案，将门禁设备（如电磁锁、感应器等）连接到门禁控制器。
2. 验证设备的电源和线路连接，确保设备正常工作。
3. 调试和测试安装完成后，进行系统的调试和测试以确保其正常运行和满足要求。
1. 检查系统的硬件连接，确保各部件之间的连接准确无误。
2. 配置系统的相关参数，如时间设置、权限控制等。
3. 进行实际的测试和模拟场景，验证系统的功能和性能。
4. 解决可能出现的问题和故障，确保系统的稳定性和可靠性。
4. 使用和维护门禁报警系统安装完成后，用户应按照制造商提供的使用手册和维护指南进行操作和维护。
1. 研究和熟悉系统的基本操作和功能。
2. 定期检查系统的工作状态和设备的运行情况。
3. 定期清洁和维护设备，确保其正常运行。
4. 如有需要，及时联系供应商或制造商进行维修和更新。
结论本文档提供了门禁报警系统安装的工艺标准，包括安装前准备、安装步骤、调试和测试、使用和维护等方面的内容。
通过按照这些标准进行安装，可以确保门禁报警系统的质量和性能达到预期要求。
`Note: This document provides a standard installation process for an access control and alarm system in Chinese.。
电梯刷卡梯控施工及系统说明
智能物业管理系统（梯控设备）操作使用说明书目录《一》产品简介 (3)《二》总体连接概述 (3)《三》硬件组成 (4)《四》电梯操作盘接线方法 (7)《五》刷卡读头安装 (8)《六》门禁机功能简介 (9)《七》梯控控制方式 (14)《八》系统快速搭建 (15)《九》上位机软件使用方法 (20)《十》常用功能卡简介 (22)《十一》挂失卡，解挂失卡简介 (23)《十二》蜂鸣器音功能说明 (24)《十三》常见故障分析 (25)《十四》设备地址编码表 (26)《一》产品简介：智能物业管理系统：主要包括两部分，包括电梯控制系统和门禁控制系统。
主要针对园区大门和楼宇内电梯的使用和安全进行控制管理，只有通过授权的用户才能进入大门，和使用电梯，梯控设备到达指定楼层，通过IC卡，加密CPU卡，手机APP，手机NFC,身份证，人脸识别等方式进行授权识别，然后对有权限的用户，直接点亮楼层，脱离双手，更安全方便。
同时也便于物业管理人员进行统计，查询和管理，提高物业服务质量。
本系统最大特点是防复制，带滚码校验，完全防复制。
智能梯控管理系统主要包括：梯控主控板，梯控扩展板，梯控读头板，IC卡片，国密CPU卡（手机APP，手机NFC,身份证等）几部分组成。
智能门禁管理系统主要包括：门禁控制器，门禁电源，门禁开关，门禁磁力锁等配件《二》总体连接概述：通过USB线，将电脑和发卡器连接，用PC机的发卡管理软件，对IC卡进行加密和发卡管理，上位机软件可以制作管理卡，校时卡，用户卡,储值卡，次卡，解禁卡等IC卡，同时可以查询报表，对人员进行统计查询，通过发卡器发行的用户IC卡，可以在梯控读头进行刷卡，授权用户可以直接到达所在楼层。
梯控硬件包括梯控12V电源，梯控控制器，梯控扩展板，刷卡读头，按照下图连接系统，然后系统可以识别用户IC卡，达到控制电梯按键的目的。
详细硬件连接见最下方的表2.，本系统最大可以控制64层电梯，单个梯控扩展版可以控制16层电梯，可以通过级联扩展板进行更多层电梯的控制。

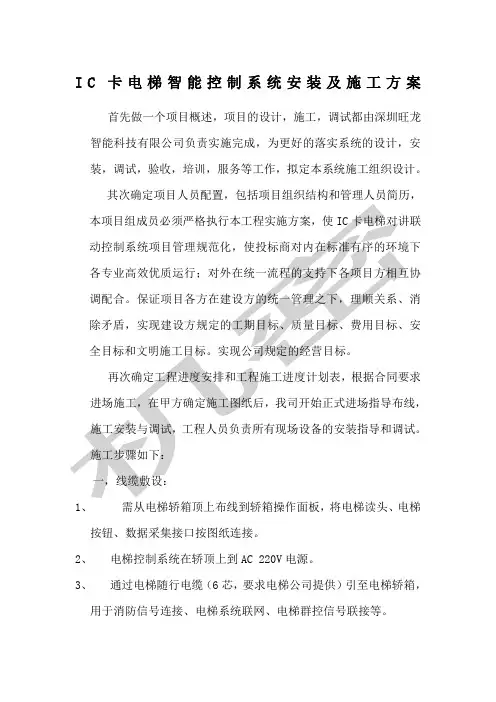

IC卡电梯智能控制系统安装及施工方案
IC卡电梯智能控制系统安装及施工方案一、系统安装方案1.设备准备：a.IC卡读写器：安装在电梯内外门口；b.IC卡门禁系统主机：安装在电梯控制室内；c.IC卡门禁管理软件：安装在电梯管理中心。
2.线路布置：a.电梯内外门口安装IC卡读写器，与IC卡门禁系统主机通过RS485总线连接；b.IC卡门禁系统主机通过以太网连接到电梯管理中心。
3.电源接入：a.IC卡读写器和IC卡门禁系统主机接入电梯楼层控制器电源，保证正常工作和在线通讯；b.备用电源：为了避免电源故障导致系统失效，可以接入备用电源。
4.接口信号接入：a.电梯内外门口的IC卡读写器与电梯楼层控制器门禁接口连接，接收开门命令；b.电梯楼层控制器门禁接口与电梯控制系统门禁接口连接，实现电梯控制。
5.IC卡管理：a.IC卡门禁管理软件安装在电梯管理中心，用于对IC卡的管理、授权、挂失等；b.IC卡读写器通过与IC卡门禁系统主机通讯，实现对IC卡的读写和验证。
二、系统施工方案1.编制详细施工图纸，包括IC卡读写器、IC卡门禁系统主机、电源接入和接口信号接入等的位置、布线和安装方法。
2.施工准备：a.确定施工队伍和负责人，明确各项任务和责任；b.采购所需材料和设备，确保施工过程顺利进行。
3.施工步骤：a.安装IC卡读写器：按照施工图纸确定的位置，将IC卡读写器固定在电梯内外门口；b.安装IC卡门禁系统主机：将IC卡门禁系统主机安装在电梯控制室内，保证与IC卡读写器的连接畅通；c.连接线路：按照施工图纸的线路布置方案，连接IC卡读写器、IC 卡门禁系统主机和电梯楼层控制器；d.接入电源：将IC卡读写器和IC卡门禁系统主机接入电梯楼层控制器电源，确保正常供电；e.接口信号接入：将电梯内外门口的IC卡读写器与电梯楼层控制器门禁接口连接，接收信号；f.IC卡管理软件安装：在电梯管理中心安装IC卡门禁管理软件，用于对IC卡的管理和授权。
4.调试和测试：a.对安装好的系统进行功能调试，确保IC卡的读写和验证功能正常；b.对权限控制和开门命令进行测试，确保系统能够正常地控制电梯的运行。
