电磁阀原理图解
电磁阀工作原理(图文并茂)
电磁阀工作原理纵观国外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。
一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。
（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。
如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。
二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。
特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。
三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔形成压差，从而使主阀关闭。
特点：体积小，功率低，但介质压差围受限，必须满足压差条件。
两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装_)。
电磁阀工作原理(图文并茂)
电磁阀工作原理纵观国内外电磁阀,到目前为止,从动作方式上可分为三大类即:直动式、反冲式、先导式,而从阀瓣结构与材料上得不同以及原理上得区别反冲式又可分为:膜片式反冲电磁阀、活塞式反冲电磁阀;先导式又可分为:先导式膜片电磁阀、先导式活塞电磁阀;从阀座及密封材料上分又可分为:软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。
一、直动式电磁阀原理:常闭型直动式电磁阀通电时,电磁线圈产生电磁吸力把阀芯提起,使关闭件离远开阀座密封副打开；断电时,电磁力消失,靠弹簧力把关闭元件压在阀座上阀门关闭。
(常开型与此相反)ﻫ特点:在真空、负压、零压差时能正常工作，ＤN5０以下可任意安装，但电磁头体积较大。
如我公司引进HEＲION公司技术生产得直动电磁阀可用于1、33×1０-4 Mpａ真空。
ﻫ二、反冲型电磁阀ﻫ原理:它得原理就是一种直动与先导相结合,通电时,电磁阀先将辅阀打开,主阀下腔压力大于上腔压力而利用压差及电磁阀得同时作用把阀门开启；断电时,辅阀利用弹簧力或介质压力推动关闭件,向下移动便阀门关闭。
特点:在零压差或高压时也能可靠工作,但功率及体积较大,要求竖直安装。
ﻫ三、先导式电磁阀原理:通电时,电磁力驱动先导阀打开先导阀,主阀上腔压力迅速下降,在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时,弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差,从而使主阀关闭。
特点:体积小,功率低,但介质压差范围受限,必须满足压差条件。
ﻫ两位三通电磁阀通常与单作用气动执行机构配套使用,两位就是两个位置可控:开－关，三通就是有三个通道通气,一般情况下１个通道与气源连接,另外两个通道1个与执行机构得进气口连接,1个与执行机构排气口连接,具体得工作原理可以参照单作用气动执行机构得工作原理图。
ﻫ两位五通电磁阀通常与双作用气动执行机构配套使用,两位就是两个位置可控:开-关,五通就是有五个通道通气,其中1个与气源连接,两个与双作用气缸得外部气室得进出气口连接,两个与内部气室得进出气口接连,具体得工作原理可参照双作用气动执行机构工作原理ﻫ在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源）、1个排气孔（一般安装一个消声器,如果不怕噪音得话也可以不装＿)。
电磁阀工作原理图
电磁阀工作原理图
电磁阀工作原理图:
D A
E D A E F
H
G
B C B C
I K J
L
I J
如图:
A—电磁阀进气口;
B、C—电磁阀出气口;
D、E—电磁阀排气口;
F—电磁阀阀体;
G—电磁阀线圈;
H—电磁阀阀芯;
I—汽缸前进气口;
J—汽缸后进气口;
K—汽缸体;
L—汽缸杆;
操作:1、当电磁阀线圈G得电时，阀芯H动作，使压缩空气经电磁阀进气口A，电磁阀出气口C，进入汽缸后进气口J在气压的作用下推动汽缸杆L;而汽缸内的空气经汽缸进气口I，电磁阀出气口B，排气口D排出。
2、当电磁阀线圈G失电时，阀芯H动作，使压缩空气经电磁阀进气口A，电磁阀出气口B，进入汽缸后进气口I在气压的作用下推动汽缸杆L;而汽缸内的空气经汽缸进气口J，电磁阀出气口C，排气口E排出。
D B
C E
A
如图:A—小阀芯;B—气管;C—电磁阀铁芯;D—进气口;E—阀芯;
在小阀芯A处应有一个恢复力机构如弹簧，使电磁阀铁芯C失电后小阀芯A能离开电磁阀铁芯C恢复到初态。
动作说明;当电磁阀无电时，由于小阀芯A堵住气管B使阀芯E不会移动。
当电磁阀得电时，由于小阀芯A受电磁阀铁芯C的吸引而使气管B打开，使压缩空气推动阀芯E移动。

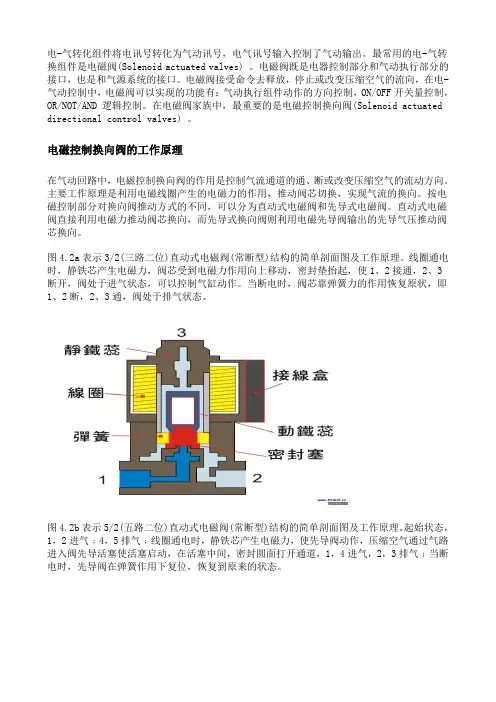

电磁阀原理图
电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。
电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。
电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。
当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
图4.2b表示5/2(五路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。
阀的功能：(Function)电磁阀的菜单示它的电-气转换复杂性。
阀的功能由两个数字表示：M和N，称为M路N位电磁阀，“N位”表示换向阀的切换位置，也表示阀的状态。
电磁阀气路原理图
气路图：气压要求：(psi 磅/每平方英寸)气源气压为90 psi机器的内部气压为80 psi气管颜色认别：黑色气管：此种颜色的气管为主气管，当机器的plam开关按下后该气管中仍有压缩空气存在，如想除去气管内的压缩空气需将机器的主气阀关闭。
蓝色气管：此种颜色的气管为进气管，安装于电磁阀和气缸之间，只有当电磁阀处于异通状态时气管内才有压缩空气存在，如想除支气管内的压缩空气只需将机器的Plam 开关按下。
黄色气管：此种颜色的气管为出气管，安装于电磁阀和气缸之间，当电磁阀处于静止状态时气管内没有压缩空气。
气路图的说明：CLINCH部分：组成部件：双动气缸（C5，C6）、二位五通电磁阀（V4，V5）气动过程：当电磁阀（V4，V5）处于右位（静止状态）时，压缩空气通过气管⒑进入气缸（C5，C6），使气缸的推杆退回。
当电磁阀（V4，V5）处于左位（导通状态）时，压缩空气通过气管⒉进入气缸（C5，C6），使气缸的推杆推出。
从而完成切脚并压脚成形。
INDEX部分：组成部件：双动气缸（C7，C7A）、二位五通电磁阀（V2，V2A）气动过程：当电磁阀（V2，V2A）处于右位（静止状态）时，压缩空气通过气管⒒进入气缸（C7，C7A），使气缸的推杆推出。
当电磁阀（V2，V2A）处于左位（导通状态）时，压缩空气通过气管⒊进入气缸（C7，C7A），使气缸的推杆退回。
从而完成进料动作。
ROTARY TABLES部分：组成部件：气动马达（AM1，AM1A）、截流阀2（NV2，NV2A）、二位五通气阀（V7，V7A）、截流阀1（NV1，NV1A）、单动弹簧压入式气缸（C1，C1A）、单动弹簧压出工气缸（C2，C2A）、二位二通气阀（PV1，PV1A）、储气灌（VC1，VC1A）、二位二通电磁阀（V6，V6A）气动过程：(因左右两部分转台气路工作原理完全相同，现以其中一部分为例加以说明)当电磁阀（V6）处于左位（静止状态）时此气动部分没有压缩空气进入。

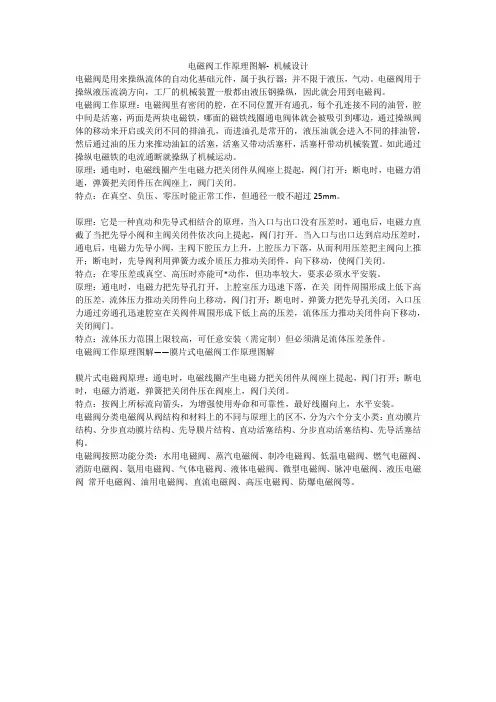

电磁阀工作原理图解- 机械设计
电磁阀工作原理图解-机械设计电磁阀是用来操纵流体的自动化基础元件，属于执行器；并不限于液压，气动。
电磁阀用于操纵液压流淌方向，工厂的机械装置一般都由液压钢操纵，因此就会用到电磁阀。
电磁阀工作原理：电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过操纵阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
如此通过操纵电磁铁的电流通断就操纵了机械运动。
原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消逝，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直截了当把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下落，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
原理：通电时，电磁力把先导孔打开，上腔室压力迅速下落，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
电磁阀工作原理图解——膜片式电磁阀工作原理图解膜片式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消逝，弹簧把关闭件压在阀座上，阀门关闭。
特点：按阀上所标流向箭头，为增强使用寿命和可靠性，最好线圈向上，水平安装。
电磁阀工作原理及八款动态示意图
电磁阀工作原理及八款动态示意图
泵阀信息2017-09-14 13:15
电磁阀
电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。
用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
工作原理
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
二位二通电磁阀
二位三通电磁阀
二位四通电磁阀
三位三通电磁阀
三位四通电磁阀
管道联系式电磁阀
直接控制式电磁阀
直接联系式电磁阀。
电磁阀原理图解之欧阳道创编
电磁阀原理上分为三大类：直动式、分步直动式、先导式。
一、直动式电磁阀原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。
（常开型与此相反）特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
二、分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。
三、间接先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。
特点：体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
二位二通电磁阀二位三通电磁阀二位四通电磁阀三位三通电磁阀三位四通电磁阀管道联系式电磁阀直接控制式电磁阀。
法兰蒸汽电磁阀工作原理(图文)
电磁阀工作原理
螺线管是将电能直接转换成直线运动的机械简单的电磁装置，它是由电磁控制开关的电磁阀。
电磁阀工作原理：
螺线管由导线与允许移动通过线圈的中心铁柱塞的线圈。
电磁阀主要分为两类：常开与常闭
常开电磁阀工作原理：当电磁线圈通电时，阀被关闭，当电磁线圈断电时，阀被打开。
常闭电磁阀工作原理：当电磁线圈通电时，阀被打开，当电磁线圈断电时，阀被关闭。
1、直动式电磁阀：通电时，电磁线圈产生电磁力，直接吸合阀芯，阀芯变位。
断电时，电磁力消失，阀芯靠弹簧复位。
直动式电磁阀工作原理图：
2、分布直动式电磁阀工作原理：它是一种直动式和先导式相结合的原理。
常闭式---当入口与出口没有压差时，通电后电磁力直接打开先导孔连接主阀活塞依次向上提起，阀门打开；当入口与出口达到启动压差时，通电后，电磁力先打开先导孔，主阀活塞上腔压力下降，从而利用压差和电磁力拉动主活塞，阀口打开；断电时，靠弹簧复位关闭先导孔，
主活塞上腔增压，推动主活塞向下移动，阀关闭。
常开式与常闭式相反。
分布直动式电磁阀工作原理图：
3、先导式电磁阀工作原理：常闭式---通电时，电磁力吸合先导孔阀芯，先导孔打开，主阀活塞上腔压力下降，在主活塞上腔和下腔形成上低下高的压力，这样下腔压力推动主活塞打开阀门；断电时，弹簧力复位关闭先导孔，主活塞上腔增压，在主活塞上腔和下腔形成上高下低的压力，介质压力和弹簧力推动主活塞，阀关闭。
常开式与常闭式相反。
先导式电磁阀工作原理图：。
电磁阀工作原理(图文并茂)
电磁阀工作原理纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。
一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。
（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。
如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。
二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。
特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。
三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。
特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。
两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
二位五通电磁阀原理图解
二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。
电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有:气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。
电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。
当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
二位五通双电控电磁阀的工作原理2009-10-20 21:47在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
电磁阀原理图解
电磁阀原理图解电磁阀原理上分为三大类：直动式、分步直动式、先导式。
原理:常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。
（常开型与此相反）特点：在真空、负压、零压时能正常工作，但通径一般不超过 25mm 。
断电时阀关动式^磁阀通电时阍开进气口二、分步直动式电磁阀分布直动式结构图1:阀体；2：活塞,3：活塞弹餐：4：中盖；5：上盖；6：动铁芯工7：线圈:心活塞环;％节流孔；10：先导孔工原理:它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。
断电时相关通电时阀开间接先导式电磁阀动铁芯先导孔节流孔话翥环原理:通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。
特点：体积小，功率低，流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件断也时阀关通电时阀开琦原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
二位二通电磁阀二住二通电磁网二位三通^磁阀二位四通电磁阀二位⑪通电毯闰三位三通^磁阀I而I三住三更电璜河三位四通电磁阀三核即避电联闽能困平帼孔道PI llllllllllIl mi ■、同巴埠I附附E管道联乐式电磁网近接拄弼式电啜网。
电磁阀基本原理及结构
电磁阀根本原理及构造直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门翻开；断电时，电磁力消逝，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门翻开。
当入口与出口到达启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能牢靠动作，但功率较大，要求必需水平安装。
先导式电磁阀原理：通电时，电磁力把先导孔翻开，上腔室压力快速下降，在关闭件四周形成上低下高的压差，流体压力推动关闭件向上移动，阀门翻开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔快速腔室在关阀件四周形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装(需定制)但必需满足流体压差条件电磁阀使用过程中常见问题1、为什么双座阀小开度工作时简洁振荡？对单芯而言，当介质是流开型时，阀稳定性好；当介质是流闭型时，阀的稳定性差。
双座阀有两个阀芯，下阀芯处于流闭，上阀芯处于流开，这样，在小开度工作时，流闭型的阀芯就简洁引起阀的振动，这就是双座阀不能用于小开度工作的缘由所在。
2、为什么双密封阀不能当作切断阀使用？双座阀阀芯的优点是力平衡构造，允许压差大，而它突出的缺点是两个密封面不能同时良好接触，造成泄漏大。
假设把它人为地、强制性地用于切断场合，明显效果不好，即便为它作了很多改进〔如双密封套筒阀〕，也是不行取的。
3、什么直行程调整阀防堵性能差，角行程阀防堵性能好？直行程阀阀芯是垂直节流，而介质是水平流进流出，阀腔内流道必定转弯倒拐，使阀的流路变得相当简单〔外形如倒“S〞型〕。
二位五通电磁阀原理图解
二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。
电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有:气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。
电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。
当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
二位五通双电控电磁阀的工作原理2009-10-20 21:47在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
各类电磁阀动作原理
管道联系式(先导式）电磁阀
管道联系式电磁阀是利用流体自身的力量把主阀 打开。流体从P1流进阀门，通过平衡孔道进入P3并向 上，被动铁心挡住P2。当线圈内有电流流过时，动铁 心被上移，与定铁心相连的弹簧被压缩，随着动铁心 的上移，流体经过泄压孔道流到P4，由于P3的压力小 于P4，使得整个膜片向上凸起，主阀打开，流体流过 阀门。当线圈内没有电流流过时，动磁铁下移与导阀 阀座接触，压住泄压孔道，膜片上的压力升高，主阀 重新关闭。
当线圈无电流时，弹簧将铁心向左推出 线圈，如图所示，用带有颜色的箭头表示高 压油从孔P流入，经过孔B进入油缸右腔，推 动活塞向左运动左腔的油经过A送往O排出。 线圈通电后，滑阀移动，高压油自P送往A， 压力作用在活塞的左边，使活塞向右运动， 右腔的油经过B和O排出。
三位三通阀
左线圈通电时A、P通A、O闭，右线圈通电时A、O通，A、P闭， 都断电时A、P和A、O都闭。
二位二通阀
当线圈带电时活塞右移，A、P通，流体流过，断电时，A，P不通，流体不能流过。
二位三通阀
通电时，活塞移动B、P通，A、P不通，流体流过B、P。 断电时A、P通，B、P不通，流体流过A、P。
二位四通电磁阀
在气动或液动系统中，利用活塞产生足够的 位移。为了控制活塞的运动方向，启动和停 止，常用到多通电磁阀，最典型的是四通电 磁阀。
电磁阀的简ቤተ መጻሕፍቲ ባይዱ以及动作原理
直接控制式电磁阀
线圈带电时，阀门打开流体通过。线圈停电时，阀门关闭，流体不能通过。
直接控制式电磁阀原理
直接控制式电磁阀外型
直接联系式（先导阀）电磁阀
由先导阀与主阀组成，两者有通道相联系，当电磁阀 线圈通电，动铁芯与静铁芯吸合使导阀孔开放，阀芯 背腔的压力通过导阀孔流向出口，此时阀芯背腔的压 力低于进口压力，利用压差使阀芯脱离主阀口，介质 从进口流向出口。当线圈断电，动铁芯与静铁芯脱离， 关闭了导阀孔，阀芯背腔压力受进口压力的补充逐渐 趋于和进口平衡，阀芯因弹簧力作用下把阀门紧密关 闭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁阀原理图解
电磁阀原理上分为三大类：直动式、分步直动式、先导式。
一、直动式电磁阀
原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。
（常开型与此相反）
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
二、分步直动式电磁阀
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。
三、间接先导式电磁阀
原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。
特点：体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件
工作原理
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
二位二通电磁阀
二位三通电磁阀
二位四通电磁阀
三位三通电磁阀
三位四通电磁阀
管道联系式电磁阀
直接控制式电磁阀。
