9章 组合体的三维实体造型
AutoCAD 机械工程基础教程2014版第9章 绘制三维实体基础
（2）鼠标在大圆外部
鼠标在绿色大圆外部时的外观。此时拖动鼠标可以使视图绕绿色大圆中心与屏幕垂直轴旋转。 （3） 鼠标在绿色大圆左右两边的小圆内 鼠标在绿色大圆左右两边小圆内时的外观。此时拖动鼠标可以使视图绕绿色大圆中心的铅垂轴线旋转。 （4）鼠标在绿色大圆上下两边的小圆内 鼠标在绿色大圆上下两边小圆内时的外观。此时拖动鼠标可以使视图绕绿色大圆中心与屏幕水平轴旋转。
启用 “UCS” 命令，可以使用下列方法之一： （1）命令行：UCS
（2）菜单： “工具”→ 新建“UCS”
（3）工具栏：“UCS”（ 图9-3）和“UCSⅡ” 输入“UCS”命令，命令行提示： 指定 UCS 的原点或 [面(F)/命名(NA)/对象(OB)/上一个(P)/视图(V)/世界(W)/X/Y/Z/Z 轴(ZA)] <世界>: 用户可以根据创建系需要选择相关的选项。
9-13视觉样式管理器 (a）镶嵌面边 (b）素线 (c） 无
9-11 “真实”
9-12“概念”
12
四、 视觉样式
通过更改面设置和边设置并使用阴影和背景，可以创建自己的视觉样式。
选择该选项，系统弹出图9-13所示的“视觉样式管理器”面板，主要有以下几项
设置： 面设置、光源、环境设置和边设置等，用户可进行相应设置。 如“边设置”选
项中的“显示”设置有三种选择：镶嵌面边、素线、无。其效果如图9-14所示。
图9-8 “二维线框” ”
9-9 “三维线框”
9-10 “三维隐藏 11
四、 视觉样式
着色多边形平面间的对象，并使对象的边平滑化。将显示已附着到对象的材质，如图10-11所示。
着色多边形平面间的对象，并使对象的边平滑化。着色使用冷色和暖色之间的过渡。效果缺乏真实感，但 是可以更方便地查看模型的细节，如图10-12所示。
图形学课件之三维实体造型
v=24,e=36,f=15 r=3,s=1,h=1
v=16,e=32,f=16 r=0,s=1,h=1
14
数据模型——分解表示
空间位置枚举表示
选择一个立方体空间，将其均匀划分 用三维数组C[I][J][K]表示物体，数组中的元素与 单位小立方体一一对应
15
数据模型——分解表示
八叉树（octrees）表示
适用于工业上标准件的表示
H R 正方体
H R 圆柱 R 圆锥
H
28
一条边有两个 以上的邻面
点P的邻域非 单连通 10
数据模型——边界表示
欧拉特征
设表面s由一个平面模型给出，且v,e,f分别表示其顶点、 边和小面的个数，那么v-e+f是一个常数，它与s划分形 成平面模型的方式无关。该常数称为Euler特征。 v-e+f=2
欧拉公式
v=8,e=13,f=7
11
数据模型——边界表示
欧拉物体
满足欧拉公式的物体
欧拉运算
增加或者删除面、边和顶点以生成新的欧拉物 体的过程
12
数据模型——边界表示
欧拉运算时，必须要保证欧拉公式和下述条件成 立，才能够保证形体的拓扑有效性。
面单连通，没有孔，且被单条边环围住； 实体的补集是单连通，没有洞穿过它； 边完全与两个面邻接，且每端以一个顶点结束； 顶点至少是三条边的汇合点。
数据模型——特征表示
产生背景 传统的基于几何和拓扑信息的建模方法
效率较低 需要用户懂得几何造型理论 用他们熟悉的设计特征来对物体进行建模 实体造型系统需要与应用系统的集成
用户需求
三维实体造型

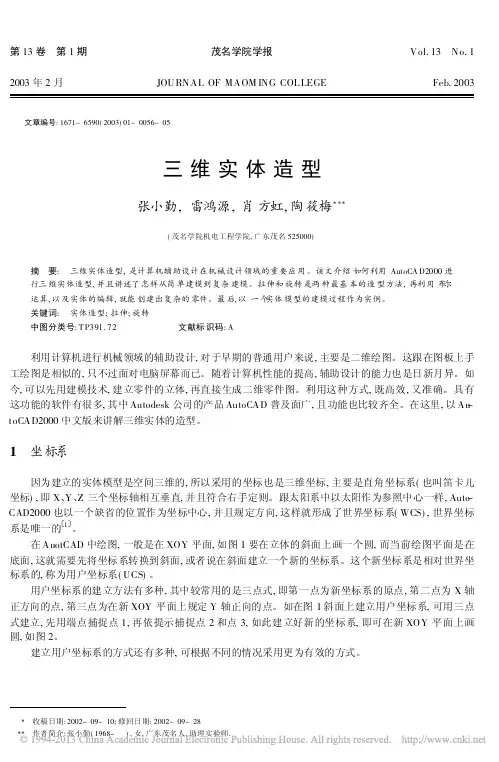

第13卷第1期茂名学院学报Vol.13No.1 2003年2月JOURNAL OF MAOM ING COLLEGE Feb.2003文章编号:1671-6590(2003)01-0056-05三维实体造型张小勤,雷鸿源,肖方虹,陶筱梅XXX(茂名学院机电工程学院,广东茂名525000)摘要:三维实体造型,是计算机辅助设计在机械设计领域的重要应用。
该文介绍如何利用AutoCA D2000进行三维实体造型,并且讲述了怎样从简单建模到复杂建模。
拉伸和旋转是两种最基本的造型方法,再利用布尔运算,以及实体的编辑,就能创建出复杂的零件。
最后,以一个实体模型的建模过程作为实例。
关键词:实体造型;拉伸;旋转中图分类号:T P391.72文献标识码:A利用计算机进行机械领域的辅助设计,对于早期的普通用户来说,主要是二维绘图。
这跟在图板上手工绘图是相似的,只不过面对电脑屏幕而已。
随着计算机性能的提高,辅助设计的能力也是日新月异。
如今,可以先用建模技术,建立零件的立体,再直接生成二维零件图。
利用这种方式,既高效,又准确。
具有这功能的软件有很多,其中Autodesk公司的产品AutoCAD普及面广,且功能也比较齐全。
在这里,以Au-toCAD2000中文版来讲解三维实体的造型。
1坐标系因为建立的实体模型是空间三维的,所以采用的坐标也是三维坐标,主要是直角坐标系(也叫笛卡儿坐标),即X、Y、Z三个坐标轴相互垂直,并且符合右手定则。
跟太阳系中以太阳作为参照中心一样,Auto-CAD2000也以一个缺省的位置作为坐标中心,并且规定方向,这样就形成了世界坐标系(WCS),世界坐标系是唯一的112。
在AuotCAD中绘图,一般是在XOY平面,如图1要在立体的斜面上画一个圆,而当前绘图平面是在底面,这就需要先将坐标系转换到斜面,或者说在斜面建立一个新的坐标系。
这个新坐标系是相对世界坐标系的,称为用户坐标系(UCS)。
用户坐标系的建立方法有多种,其中较常用的是三点式,即第一点为新坐标系的原点,第二点为X轴正方向的点,第三点为在新XOY平面上规定Y轴正向的点。

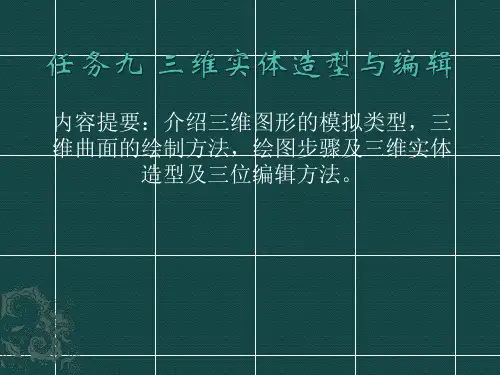

课件,任务九三维实体造型与编辑
