三端稳压器(78××系列)并联扩流电路
78,79系列三端稳压器器件资料
7805 790578XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。
IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。
当输出电较大时，7805应配上散热板。
下图为提高输出电压的应用电路。
稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。
VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。
下图为输出电压可在一定范围内调节的应用电路。
由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于R P与R1的比值。
调节电位器RP，即可一定范围内调节输出电压。
当RP=0时，输出电压Uo等于78XX稳压器输出电压；当RP逐步增大时，Uo也随之逐步提高。
下图为扩大输出电流的应用电路。
VT2为外接扩流率管，VT1为推动管，二者为达林顿连接。
R1为偏置电阻。
该电路最大输出电流取决于VT2的参数。
下图为提高输入电压的应用电路。
78XX稳压器的最大输入电压为35V（7824为40V），当输入电压高于此值时，可采用下图所示的电路。
VT、R1和VD组成一个预稳压电路，使得加在7800稳压器输入端的电压恒定在VD的稳压值上（忽略VT的b-e结压降）。
Ui端的最大输入电压仅取决于VT的耐压。
集成稳压器还可以用作恒流源。
下图为78XX稳压器构成的恒流源电路，其恒定电流Io等于78XX稳压器输出电压与R1的比值。
79XX系列集成压器是常用的固定负输出电压的三端集成稳压器，除输入电压和输出电压均为负值外，其他参数和特点与78XX系列集成稳压器相同。
79XX系列集成稳压的三个引脚为：1脚为接地端，2脚为输入端，3脚为输出端。
79XX系列集成稳压器的应用电路也很简单。
下图所示为输出-5V直流电压的稳压电源电路，IC采用集成稳压器7905，输出电流较大时应配上散热板。
7815系列稳压三极管应用
稳压管介绍三端稳压器分类：三端稳压器，主要有两种，一种输出电压是固定的，称为固定输出三端稳压器，另一种输出电压是可调的，称为可调输出三端稳压器，其基本原理相同，均采用串联型稳压电路。
在线性集成稳压器中，由于三端稳压器只有三个引出端子，具有外接元件少，使用方便，性能稳定，价格低廉等优点，因而得到广泛应用。
常见的产品：三端稳压器的通用产品有78系列（下电源）和79系列（负电源），输出电压由具体型号中的后面两个数字代表，有5V，6V，8V，9V，12V，15V，18V，24V等档次。
输出电流以78（或79）后面加字母来区分L表示0.1；AM表示0.5A，无字母表示1.5A，如78L05表求5V 0.1A。
注意：在使用时必须注意：(VI)和(Vo)之间的关系，以7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于7V，这样输入/输出之间有2－3V 及以上的压差。
使调整管保证工作在放大区。
但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不致于功耗偏大。
另外一般在三端稳压器的输入输出端接一个二极管，用来防止输入端短路时,输出端存储的电荷通过稳压器,而损坏器件。
用途：一般稳压管和稳压三级管的用途是一样的，都用于控制板电路的稳压．以便使电压过高烧毁电路．电子产品中常见到的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子电子产品中常见到的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
三端稳压器(7812,7085等)并联扩流电路
三端稳压器(7812,7085等)并联扩流电路三端稳压器(7812,7085等)并联扩流电路用78xx系列三端稳压器设计一款最大1A输出电流的稳压器很简单，但当输出电流高于1A 时，就会出现许多问题。
为提供大输出电流，稳压器通常使用并联的功率晶体管。
这些功率晶体管的工作点（operating point ）很难设计。
因为晶体管的集极和射极需要必不可少的功率电阻来设计直流工作点，而功率晶体管和功率电阻都要消耗很大功率，因此设计中要加散热措施。
本设计实例是一个可提供大输出电流的简单稳压器。
基本的构想是并联多个三端稳压器。
每只78xx系列稳压器能提供1A电流，并且有5 、6 、8 、9 、12 、15 、18和24V多种电压版本。
本文以7812为例.图1显示两只并联的7812 。
图1 :两只7812并联，将输出电流加倍至2A 。
图2 :用20只7812将图1中电路的输出能力提升至20A 。
两只7812独立工作，每只提供最大1A电流。
D1和D2完成两只稳压器的隔离。
输出电压为稳压器的标称输出电压减去二极管压降：VOUT=VREG –VD 。
在COM端接地(0V)情况下，稳压器的输出电压为VOUT 。
若要将图1中的输出电压提高到与三端稳压器标称值一致，COM端电位必须比接地高出一个二极管压降。
C 、C1和C2为滤波电容。
图2显示了一个使用20只7812 ，可提供20A电流的稳压器。
所有的二极管均为1N4007 。
C=47000 μ F ，所有带编号的电容均为4700 μ F 。
7812均固定到一个散热片上，并用一个小风扇降温。
采用这种设计概念，可以将电路的输出电流扩充至数百安培。
（1）概述PC电源从80年代初出现,伴随PC的演变而不断发展,约有20年的历史了,它的基本作用就是从供电电网中获取能量然后转变为适合PC使用的低压直流电能,同时完成必要的安全隔离功能。
PC电源是一种开关电源,采用了PWM方式的开关变换技术,从电网获取的能量要经过整流、滤波、斩波、降压、再整流、滤波等转换过程,并采用负反馈技术使得输出电压保持稳定。
三端稳压器(78××系列)并联扩流电路
三端稳压器(78××系列)并联扩流电路
江苏省泗阳县李口中学沈正中
用78××系列三端稳压器（以7812为例），设计最大输出电流为1A的稳压器很简单，如图1所示。
当输出电流大于1A时，通常要
并联晶体管，而且晶体管的集电极和
发射极需要必不可少的电阻来设计直
流工作点，电路较为复杂，且晶体管
和电阻都要消耗很大功率，因此晶体管还要加散热板。
而用采用并联多个三端稳压器的方法，可提供大电流输出，且电路简单。
图2为两
只7812并联，
可将输出电流
提升至2A 。
图3为10
只7812，将图
1电路中的输
出电流能力提
升至10A 。
图2两只7812独立工作，每只提供最大电流为1A。
D1和D2完成两只稳压器的隔离。
输出电压为稳压器的标称输出电压减去二极管压降：V OUT＝V REG－V D。
在COM端接地(0V)情况下，稳压器的输出电压为V OUT。
若要将图2中的输出电压提高到与三端稳压器标称值一致，COM端电位必须比接地高出一个二极管压降。
C、C1和C2为滤波电容。
图3是一个使用10只7812，可提供的最大电流为10A的稳压器。
以上所有二极管均为1N4007。
电解电容C、C1和C2均为47000 μ F。
7812均固定同一个散热板上，必要时可用一个小风扇降温。
采用这种方法设计的稳压器，可以将电路的输出电流扩至数百安培都可以。
三端稳压器并联增大输出电流电路图
三端稳压器并联增大输出电流电路图三端稳压器可以用两个或多个并联来增大输出电流，但并不是把它们并联起来就处理疑问，它们还存在一个称为环流的疑问，也便是三端稳压器之间在出产进程中有纤细区别．政策参数也就有容许计划内过错等：当它们并联时就会发作环流，处理这个疑问的办法是在每个输出端串一个0.5R(功率依据具体电路央求而定)的均流电阻往后再并联，总输出接一轻负载100k分配的电阻就能处理疑问。
经实验，底子抵达抱负作用，电路如图1一;54所示。
电子喜爱者往常最常用的三端集成稳压器是78系列和LM317T．其间78系列是固定输出三端集成稳压器，即它们的输出电压是固定的。
LM317T是三端可调电压输出稳压器，其输出电压可在1．25、37v之直接连可调。
78系列三端集成稳压据有9个种类．别离为：7805、7806、7808、78D、7810、7812、7815、7818、7824c78后边的数字标明该稳压器输出的电压数值。
如7806输出电压为6v，7812输出电压为12v等。
78系列三瑞集成稳压器外形和典型运用电路如图1一;55所示。
⑦脚为电压输入瑞，②脚为公共地端，③脚为电压输出端。
集成稳压器正常作业时，在②脚应输出与其稳压值一样的电压，供应负载运用。
78系列集成稳压器各管脚之间的阻值随出产厂家纷歧样、稳压值纷歧样和批号纷歧样均有较大区别，所以单靠通常万用表来查验管脚电阻是不能精确区别其好坏的。
假定是同一厂家、同一稳压值、同一批号的商品，各管脚间的具体电阻值可做为比照规范。
首要测出好的稳压器的各管脚间阻值，将其与待测稳压器的管脚阻值比照，若收支较大，则阐明待测稳压器有疑问。
实习上，比照简略牢靠的办法是加电查验，如图1一;56所示。
在78系列稳压器①、⑦脚加上直流电压Vi，必定要留神极性，Vi应比稳压器的稳压值起码高2v、但最高不要逾越35v。
将万用表调至直流电压挡，丈量③脚与②脚之间的电压，若数值与稳压值一样，则证实此稳压器是好的。

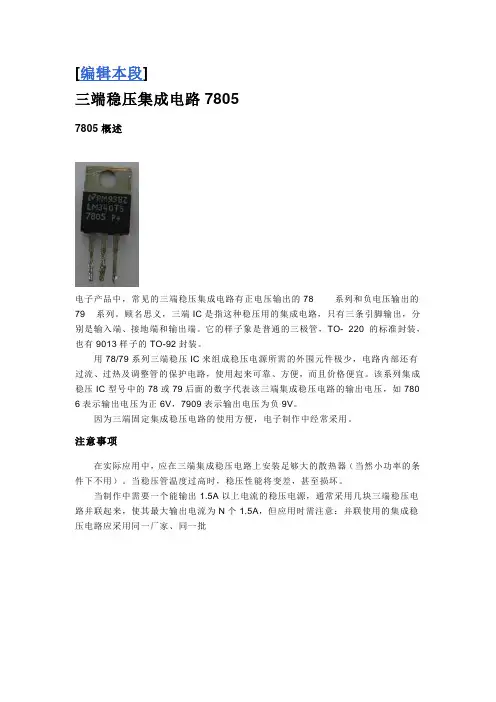

78xx应用
[编辑本段]三端稳压集成电路78057805概述电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如780 6表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
这样在78**系列中，散热片和②脚连接，而在79**系列中，散热片却和①脚连接。
[编辑本段]7805应用电路7805典型应用电路图:78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。
78系列三端稳压
三端稳压块简介
三端稳压器比较
型号
输出电流 输出极性
输入输出压差
管脚排列
输出电压范围
78XX
78XX
1.5A +固定
2—3V
XX （V ）
78MXX 500mA 78LXX 100 mA 79XX
79XX
1.5mA —固定
2—3V
XX （V ）
79MXX 500mA 79LXX
100mA
LM317 0.1—1.5A +可调 <40V
1.2—37（V ）
LM337 0.1—1.5A —可调 <40V
1.2—37（V ）
衡量稳压电源的性能指标：
纹波系数：整流的目的是要得到直流电，因此输出的交流分量越小越好。
纹波系数γ=交流分量的总有效值 / 直流分量
电源内阻：指输入电压不变时，由负载的变化而引起的输出电压的变化与输出电流的变化之比。
即：
稳压系数：指负载不变，电网电压变化±10%(200V 或240V)时，输出的直流电压的相
对变化量与输入直流电压的相对变化量之比。
即：0'0|/=∆--=
=∆∆∆=O c
c c o
o o O c c o o u I u u u u u u I u u u u S 其中用晶体管毫伏表测量整流/滤波的交流分量；用万用电表的直流电压档测量直流电压分
量
00
00=∆∆∆-=i u I u
R。
三端稳压7805和7905稳压原理及典型电路
三端稳压7805和7905稳压原理及典型电路2010-08-21 18:02:36| 分类：家电维修| 标签：稳压电压 tj 电路输出|字号大中小订阅7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
78L05引脚图及电路原理图详解
78L05引脚图及电路原理图详解7805引脚图7805是常⽤的三端稳压器，⼀般使⽤的是TO-220封装，能提供DC 5V的输出电压，应⽤范围⼴，内含过流和过载保护电路。
带散热⽚时能持续提供1A的电流，如果使⽤外围器件，它还能提供不通的电压和电流。
7805是常⽤的三端稳压器件，顾名思义05就是输出电压为5v，还可以微调，7805输出波纹很⼩。
(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××系列。
附图给出了正、负稳压的典型电路。
〈正、负稳压7805电路〉(2) 三端稳压器的型号规格和管脚分布。
例如：78M05三端稳压器可输出+5 V、0.5 A的稳定电压;7912三端稳压器可输出 12V、1A的稳定电压。
(3) 外形及管脚分布，如附图1-25所⽰。
由7805，7905，7812组成的特殊的线性稳压电源如图所⽰为⼀种特殊的电源电路。
该电路虽然简单，但可以从两个相同的次级绕组中产⽣出三组直流电压：+5V、-5V和+12V。
其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作⽤。
7805可调稳压电源电路图7800系列三端稳压集成电路⼴泛⽤于各种电⼦电器电路中⽤作电源稳压，它的输出电压是固定的，但如果对外围电路稍作改动就可以是⼀个不错的连续可调稳压电源，⽤作实验检修之⽤完全可⾏。
制作之前需了解：7800系列三端稳压器按输出电流区分有三种系列，分别是78L00系列最⼤输出电流0.1A；78M00系列最⼤输出电流0.5A；7800系列最⼤输出电流1.5A。
三端稳压器输⼊输出压差要⼤于2V。
7805－7818的最⾼输⼊电压不能超过35V，7820－7824最⾼输⼊电压不能超过40V。
7805制作的5V－12V连续可调稳压电源这⾥选⽤7805制作了⼀个5V～12V连续可调的直流稳压电源实例。
图中R1、R2的取值决定了输出电压的可调范围，按照图⽰取值可在5～12V稳压范围内实现输出电压连续可调。
华冠半导体 78XX 三端固定正稳压电路 7800 系列说明书
三端固定正稳压电路7800系列概述： 封装外形图7800系列是用于各种电视机、收录机、电子仪器、设备的稳压电源电路。
品种有7805、7809、7812、7815。
采用三引线带散热片塑料TO-220封装形式。
主要特点：z 输出电流大，I OMAX =1A 。
z 无需外接元件。
z 内设过热、短路保护电路。
功能框图R23R24321电源地输出引出端功能符号引出端序号符 号功 能 1 Vcc 电源 2 GND 地 3 OUT输出极限值（绝对最大额定值，若无其它规定，Tamb=25℃）数 值参 数 名 称符 号最 小最 大单 位输入电压 V IN - 35 V 功耗（*） P D 15 W 工作环境温度 Tamb -2080℃贮存温度Tstg -55 150 ℃注（*）：温度超过150℃时，输出自动保护。
电特性 （无特殊说明：Ci=０.33µF ，Co=０.1µF ，Tj=25℃）7805规 范 值 参数名称 符 号 测试条件最 小典 型 最 大单 位输出电压 V oV I =10V ，Io=0.5A ，P D ≤ 15W4.805.0 5.20 V 电压调整率 REGv V I =7.5~25V 3 100 mV 负载调整率 REG L Io=5mA~1.5A15 100 mV输入电压 V I 7.5 35 V 纹波抑制比 Srip V I =8~18V ，Io=100mA ，f=120Hz 62 dB 最大输出电流 I OM1 A 输出电压温度系数 ∆V/TIo=5mA ，Tj=0~125℃-0.3 mV/℃输出噪声电压 V NO f=10Hz~100kHz40µV7809规 范 值 参数名称 符 号 测试条件最 小典 型 最 大单 位输出电压 V oV I =15V ，Io=0.5A ，P D ≤ 15W8.65 9.0 9.35 V 电压调整率 REGv V I =11.5~26V 7 180 mV 负载调整率 REG L Io=5mA~1.5A12 180 mV输入电压 V I 11.5 35 V 纹波抑制比 Srip V I =12~22V ，Io=100mA ，f=120Hz 56 dB 最大输出电流 I OM1 A 输出电压温度系数 ∆V/TIo=5mA ，Tj=0~125℃-0.5 mV/℃输出噪声电压V NO f=10Hz~100kHz57µV7812规 范 值 参数名称 符 号 测试条件最 小典 型 最 大单位输出电压 V oV I =19V ，Io=0.5A ，P D ≤ 15W11.5 12 12.5 V 电压调整率 REGv V I =16~22V 3 120 mV 负载调整率 REG L Io=5mA~1.5A12 240 mV输入电压 V I 14.5 35 V 纹波抑制比 Srip V I =15~25V ，Io=100mA ，f=120Hz 55 dB 最大输出电流 I OM1 A 输出电压温度系数 ∆V/TIo=5mA ，Tj=0~125℃-0.8 mV/℃输出噪声电压 V NO f=10Hz~100kHz75µV7815规 范 值 参数名称 符 号 测试条件最 小典 型 最 大单位输出电压 V o V I =23V ，Io=0.5A ，P D≤ 15W14.4 15.0 15.6 V 电压调整率 REGv V I =18~30V 11 300 mV 负载调整率 REG L Io=5mA~1.5A12 300 mV输入电压 V I 17.7 35 V 纹波抑制比 Srip V I =15~25V ，Io=100mA ，f=120Hz 54 dB 最大输出电流 I OM1 A 输出电压温度系数 ∆V/TIo=5mA ，Tj=0~125℃-1 mV/℃输出噪声电压V NO f=10Hz~100kHz90µV测试原理图应用图。
开关型三端稳压器LM78xx-2A系列数据手册
电流 （mA）
2000 2000
2.5
2000
3.3
2000
5.0
2000
效率%（满载时）
Min
Max
Vin
Vin
81
78
82
79
86
84
88
87
91
90
输出特性表
项目 输出电压精度 线性调节率
负载调整率 纹波+噪声 短路保护 过热保护 输出限制电流 开关频率 动态负载稳定性 软启动时间 静态电流 温度系数 最大容性负载
25
80
mVp-p
可持续，自恢复
150
℃
5000
mA
300 340 380 KHz
±100 mV
15
ms
7
17
mA
±0.03 %/℃
1000 μF
产品选型
广州腾霄电子有限公司 地址：广州市天河区车陂路 8 号源利大厦 618。 电话/传真：020-28075080 /020-62824801
网址：www.ten‐
一般特性表
项目 存储湿度 工作温度 存储温度 工作时外壳温度 引脚耐焊接温度
冷却方式 外壳材料
工作条件
焊点距离外壳边沿 1.5mm，10 秒
Min
‐40 ‐55
Type
Max 95 85 125 100 300
自然空冷 阻燃耐热塑料（UL94‐V0）
单位 %
℃
1
REV:1.0 2011/11/15
LM78xx-2A系列
效率高达 96%，输出 2A，开关型三端稳压 DC-DC 模块
纹波噪声（Iout=2A）
三端稳压器扩流电路
三端稳压器扩流电路经典的电源电路(7805扩流)上图为在非常流行的经典电路上做小许改动的电路图.电路目的:1)+24V 转换为+5V +/-5%2)可提供+2A以上的电流.主要元件: TIP32C (ST)L7805CV (ST)图中的R62,在实际应用中已经更改为22 OHM.功率元件TIP32C已经加散热片---------------------------------------------此电路是极为常见的一个线性三端稳压器扩流电路,我们在实际使用的时候,遇到一些由于没有考虑周全或者说是低级错误的故障,故而开贴让坛子里面的朋友讨论,让以后用到此电路的朋友不至于重蹈覆辙. 1. 首先说此电源的缺点吧:1.1 此电源是线性稳压电路,所有有其特有的内部功率损耗大,全部压降均转换为热量损失了,效率低.所以散热问题要特别注意.1.2 由于核心的元件7805的工作速度不太高,所以对于输入电压或者负载电流的急剧变化的响应慢.1.3 此电路没有加电源保护电路,7805本身有过流和温度保护但是扩流三极管TIP32C没有加保护,所以存在一个很大的缺点,如果7805在保护状态以后,电路的输出会是Vin-Vce, 电路输出超过预期值,这点要特别注意.2. 电源的优点.2.1 电路简单,稳定.调试方便(几乎不用调试).2.2 价格便宜,适合于对成本要求苛刻的产品.2.3 电路中几乎没有产生高频或者低频辐射信号的元件,工作频率低,EMI等方面易于控制.3. 说说电路工作原理吧.Io = Ioxx + Ic.Ioxx = IREG – IQ ( IQ 为7805的静态工作电流,通常为4-8mA)IREG = IR + Ib = IR + Ic/β (β 为TIP32C的电流放大倍数)IR = VBE/R1 ( VBE 为TIP32的基极导通电压)所以Ioxx = IREG – IQ = IR + Ib – IQ= VBE/R1 + IC/β- IQ由于IQ很小,可略去,则: Ioxx = VBE/R1 + IC/β查TIP32C手册,VBE = 1.2V, 其β 可取10Ioxx= 1.2/R + Ic/β = 1.2/22 + Ic/10 = 0.0545 + Ic/10 (此处取主贴图中的22 OHM )Ic= 10 * (Ioxx – 0.0545 )假设Ioxx = 100mA, Ic = 10 * ( 100 - 0.0545 * 1000 ) = 455(mA)则Io = Ioxx + Ic = 100 + 455 = 555 mA.再假设Ioxx = 200A, Ic = 10 * ( 200 – 0.0545 * 1000 ) = 1955mAIo = Ioxx + Ic = 200 + 1955 = 2155mA由上面的两个举例可见,输出电流大大的提高了.上面的计算很多跟贴都讲述了,仔细推导一番即可.3.2 电阻R的大小R的大小对调整通过7805的电流有很大的关系,取不同的值带入上式即可看出.R越大,则输出同样的电流的情况下流过7805的电流要小些,反之亦然. 通常这样的电路中,对于扩流三极管TIP32加散热片,而对于7805则无需要,但是R的值不能过大,其条件是: R < VBE /( IREG – IB).3.3 电路中7805输入端的电容的取值是一个错误,前面已经有朋友分析过了,主要是会造成浪涌,在上电的瞬间输出远大于5V,对后续电路造成损坏. 实际使用的时候,为了抑制7805的自激振荡,此电容通常取0.33uF(多数常见的spec.均推荐此参数)最后有很多朋友都提到散热的问题,这是线性电源本身要考虑的问题,也是缺点,自己想办法解决吧,不是此贴要讨论的主题.此电路本人用在某商用设备上,真正的电路除了电容参数不是100uF以为,和主贴中的参数一样,产品投入市场有几千台,证明是可以使用的.此次之所以开贴讨论是因为同事用在某新型号产品的时候,改变了此电容参数,造成浪涌问题,烧毁了不少外设,故而再次分析.。
三端稳压器的扩展使用
三端稳压器的扩展使用这里总结了一些常用三端集成稳压器的一些使用知识、扩展功能的方法，以使电子爱好者能利用手头现有的各种稳压器来组成所需要的各种电源电路。
下面分别介绍几种常用的方法。
扩流电路我们知道，78**（79**）系列和LM317/337系列最大输出电流为1.5A，如果所用电子装置需要稳压电源提供更大的电流，就需要采用扩流措施了。
下面介绍两种常用的扩流方法。
∙外加功率管扩流。
电路如图1所示（在后面的电路图中，为简单起见，均将电源变压器、整流二极管和输入滤波电容省略不画）。
R1是过流保护取样电阻，当输出电流增大超过一定值时，R1上压降增大，使BG1的Ube值减小，促使BG1向截止方向转化。
因为集成稳压器本身有过热保护电路，如果我们将BG1和集成稳压器安装在同一个散热器板上，则BG1也同样受到过热保护。
图1电路可输出小于7A的电流。
∙多块稳压器并联扩流。
电路如图2所示。
这是一种线路简单、无需调整，有较高实用性的电路，其最大输出电流为N*1.5A（N为并联的稳压器的块数）。
实际应用中，稳压器最好使用同一厂家、同一型号产品，以保证其参数一致性。
另外，最好在输出电流上留有10-20%的余量，以避免个别稳压器失效造成稳压器连锁烧毁。
扩压电路这里常用的方法有三种，分别是：∙固定抬高输出电压。
电路如图1所示。
如果需要输出电压Uo高于手头现有的稳压块的输出电压时，可使用一只稳压二极管DW将稳压块的公共端电位抬高到稳压管的击穿电压Vz，此时，实际输出电压Uo等于稳压块原输出电压与Vz之和。
将普通二极管正向运用来替代DW，同样可起到抬高输出电压的作用。
例如，想为自己的录音机装一个6V、500mA的稳压电源，而手头只有一只7805稳压器，则可按图2电路安装。
D1选用2CP（IN4001）类硅二极管，其上压降约为0.8V，这样输出就约为5.8V，足以满足录音机的需要了。
若将D1换成发光二极管LED，不但能提高输出电压，而且LED发光还起到电源指示作用。
三端稳压7805和7905稳压原理及典型电路
三端稳压7805和7905稳压原理及典型电路2010-08-21 18:02:36| 分类：家电维修| 标签：稳压电压 tj 电路输出|字号大中小订阅7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
这样在78**系列中，散热片和②脚连接，而在79**系列中，散热片却和①脚连接。
78系列79系列三端稳压集成电路
电子产品中常见到的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92 封装。
用78/79系列三端稳压IC 来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
78/79系列三端稳压IC 有很多电子厂家生产，80年代就有了，通常前缀为生产厂家的代号，如TA7805是东芝的产品，AN7909是松下的产品。
（点击这里，查看有关看前缀识别集成电路的知识）有时在数字78或79后面还有一个M或L，如78M12或79L24，用来区别输出电流和封装形式等，其中78L调系列的最大输出电流为100mA ，78M系列最大输出电流为1A，78系列最大输出电流为1．5A。
它的封装也有多种，详见图。
塑料封装的稳压电路具有安装容易、价格低廉等优点，因此用得比较多。
79系列除了输出电压为负。
引出脚排列不同以外，命名方法、外形等均与78系列的相同。
因为三端固定集成稳压电路的使用方便，电子制作中经常采yong注意三端集成稳压电路的输入、输出和接地端绝不能接错，不然容易烧坏。
一般三端集成稳压电路的最小输入、输出电压差约为2V，否则不能输出稳定的电压，一般应使电压差保持在4-5V，即经变压器变压，二极管整流，电容器滤波后的电压应比稳压值高一些。
在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1．5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1．5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
IC应用入门——78XX系列稳压IC也可并联使用输出大电流
IC应用入门——78XX系列稳压IC也可并联使用输出大电流78XX系列稳压IC是电子爱好者非常熟悉的一种三端稳压集成电路，该系列稳压IC只要外接几个滤波电容即可构成一个简单实用的稳压电源。
不过，78XX系列稳压IC的最大输出电流只有1.5A，在有些情况下这个输出电流无法满足设计要求，遇到这种情况，一般都是通过采用外接大功率三极管的方法来扩大78XX的输出电流，但是通过外接三极管扩流，电路比较复杂，外接元件较多，并且78XX系列稳压IC内部的过流保护、过热保护电路也将不再起作用。
这里介绍一种通过78XX稳压IC并联使用来扩大输出电流的方法。
▲LM78XX系列稳压IC并联应用电路原理图。
上图中的两个LM78XX为同一公司生产的同型号的78XX系列稳压IC。
IC1的输出电压为Vout1，IC2的输出电压为Vout2。
假定Vout1＞Vout2，则输出电流Iout≤1.5A时，整个并联稳压电源的输出电压Vout＝Vout1，这是因为在Vout1＞Vout2时，并联使用的IC2内部的取样放大电路会使其内部的调整管处于截止状态，故Iout≤1.5A时，Vout＝Vout1。
当输出电流Iout＞1.5A时，由于IC1内部过流保护电路的作用，使Vout1开始下降，当Vout1降到与Vout2相等时，IC2开始工作，给负载提供电流，此时的Vout＝Vout2。
这样用两个78XX并联使用，即可输出3A的大电流，若并联3个，则最大输出电流可达4.5A。
▲TO-220封装的7809的外形及引脚排列。
上图为78XX稳压IC的外形及引脚排列，使用该系列稳压IC时，其输入端引脚与输出端引脚不能接反，否则很容易损坏IC。
顺便说一下，原则上电压源是不能并联的，只是由于78XX系列稳压IC内部带有各种保护电路，才允许这么使用。
当所用的两个78XX 稳压IC的输出电压不一致时，输出电流在1.5A附近时，输出电压Vout会有跳动，故用这种方法来扩大输出电流时，最好选择输出电压相等的两个78XX稳压IC来并联使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三端稳压器(78××系列)并联扩流电路
江苏省泗阳县李口中学沈正中
用78××系列三端稳压器（以7812为例），设计最大输出电流为1A的稳压器很简单，如图1所示。
当输出电流大于1A时，通常要
并联晶体管，而且晶体管的集电极和
发射极需要必不可少的电阻来设计直
流工作点，电路较为复杂，且晶体管
和电阻都要消耗很大功率，因此晶体管还要加散热板。
而用采用并联多个三端稳压器的方法，可提供大电流输出，且电路简单。
图2为两
只7812并联，
可将输出电流
提升至2A 。
图3为10
只7812，将图
1电路中的输
出电流能力提
升至10A 。
图2两只7812独立工作，每只提供最大电流为1A。
D1和D2完成两只稳压器的隔离。
输出电压为稳压器的标称输出电压减去二极管压降：V OUT＝V REG－V D。
在COM端接地(0V)情况下，稳压器的输出电压为V OUT。
若要将图2中的输出电压提高到与三端稳压器标称值一致，COM端电位必须比接地高出一个二极管压降。
C、C1和C2为滤波电容。
图3是一个使用10只7812，可提供的最大电流为10A的稳压器。
以上所有二极管均为1N4007。
电解电容C、C1和C2均为47000 μ F。
7812均固定同一个散热板上，必要时可用一个小风扇降温。
采用这种方法设计的稳压器，可以将电路的输出电流扩至数百安培都可以。
