典型铸铁件铸造工艺设计与实例
各种典型铸造技术的原理和方法
各种典型铸造技术的原理和方法根据铸型特点分类，有一次型铸造(砂型铸造、熔模铸造、石膏型铸造、实型铸造等)、半永久型铸造(陶瓷型铸造、石墨型铸造等)、永久型铸造(金属型铸造、压力铸造、挤压铸造、离心铸造等)；根据浇注时金属液的驱动力及压力状态分类，有重力作用下的铸造和外力作用下的铸造。
金属液在重力驱动下完成浇注称自由浇注或常压浇注。
金属液在外力作用下实现充填和补缩，如压力铸造、挤压铸造、离心铸造和反重力铸造等。
本章介绍的铸造技术有：属于重力充型的有砂型铸造、金属型铸造和熔模铸造；属于外力充型的有压力铸造、离心铸造和挤压铸造；属于反重力铸造的有低压铸造和差压铸造/真空吸铸等。
铸造业中砂型铸造约占80％。
型砂中粘土砂、水玻璃砂和树脂砂等又占了90％的份额。
三种型砂间的比例视各国具体情况而异，平均来看，大致为5：3：2。
以型砂铸造与其它铸造方法相比，其缺点是：劳动条件较差，铸件外观质量欠佳；铸型只能使用一次，生产率低。
优点是：不受零件形状、大小、复杂程度及合金种类的限制；造型材料来源广，生产准备周期短，成本低。
因此，砂型铸造是铸造生产中应用最广泛的一种方法，世界各国用砂型铸造生产的铸件占总产量的80%~90%。
本章的重点在砂型铸造。
而铸造用砂型的种类及制造是重中之重。
第1节砂型铸造一、铸造用砂型的种类及制造（一）概述1．砂型铸造的特征及工艺流程配制型砂—造型—合型—浇注—冷却—落砂—清理—检查—热处理—检验—获得铸件特征：使用型砂构成铸型并进行浇注的方法，通常指在重力作用下的砂型铸造过程。
名词：型砂——将原砂或再生砂+粘结剂+其它附加物等所混制成的混合物；铸型——形成铸件外观轮廓的用型砂制成的空腔称为铸型；砂芯——形成铸件内腔的用芯砂制成的实体(用于制做砂芯的型砂称为芯砂)；造型——制造砂型的工艺过程；制芯——制造砂芯的工艺过程。
造型(芯)方法按机械化程度可分为手工造型(芯)和机器造型(芯)两大类。
选择合适的造型(芯)方法和正确的造型(芯)工艺操作，对提高铸件质量、降低成本、提高生产率有极重要的意义。
铸造工艺学课程设计案例
成果报告需以PDF格式提交，同时附上所有相关数据和图表。
报告内容
报告需包含设计思路、工艺流程、数据分析及结论等部分，要求 内容详实、逻辑清晰。
成果展示形式和内容安排建议
展示形式
鼓励采用多媒体形式进行展示，如PPT、视频等。
内容安排
建议按照设计背景、设计思路、工艺流程、数据 分析、结论与展望等顺序进行展示。
时间安排
每个小组展示时间不超过20分钟，需提前做好时 间规划。
课程设计评价标准及成绩评定方法
01
评价标准
将从设计创新性、实用性、技术 难度、报告质量等方面进行综合 评价。
02
成绩评定方法
03
优秀作品选拔
采用百分制评分，其中设计创新 性占30%、实用性占20%、技术 难度占20%、报告质量占30%。
铸造材料选择
根据零件使用要求、生产批量和成本 等因素，选择合适的铸造合金，如铸 铁、铸钢、铝合金等。
性能要求
铸造合金应具有良好的流动性、收缩 性、偏析倾向小等性能，以保证铸件 质量。同时，合金成分和性能应符合 相关标准或技术条件的规定。
03
案例分析：典型铸件生产工艺设计
铸件结构分析与设计优化建议
根据评分结果，选拔出优秀作品 进行表彰和奖励。
THANKS
感谢观看
推广新技术和新材料
积极推广先进的铸造技术和新材料，如3D打印技术、高性能铸造合 金等，提高铸件的精度和性能。
加强人才培养
加强铸造领域的人才培养和引进，提高从业人员的专业素质和技能水 平，为铸造行业的发展提供有力的人才保障。
06
课程设计成果展示与评价标准
课程设计成果提交要求说明
提交时间
所有成果需在课程结束前一周内提交，逾期将不予受理。
大型铸铁件的铸造工艺设计

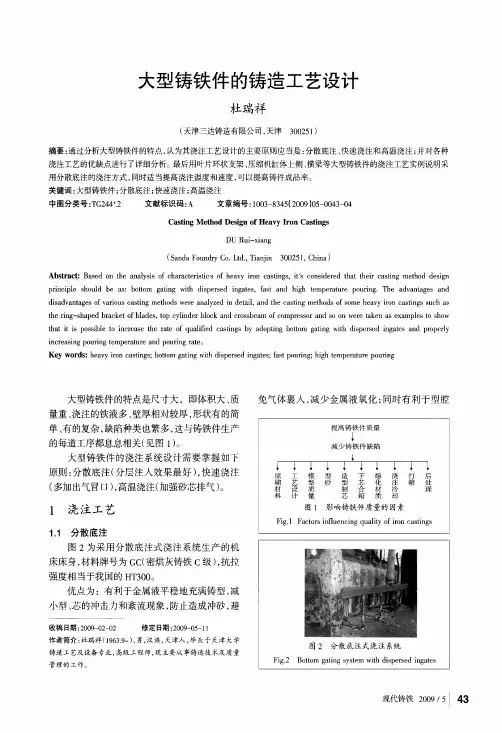

大型铸铁件的铸造工艺设计杜瑞祥(天津三达铸造有限公司，天津300251)摘要：通过分析大型铸铁件的特点，认为其浇注工艺设计的主要原则应当是：分散底注、快速浇注和高温浇注；并对各种浇注工艺的优缺点进行了详细分析。
