透镜作图专项练习
八年级物理《透镜作图》练习题
八年级物理《透镜作图》练习题
1.透镜有两类：一类是____的叫凸透镜，一类是______的叫凹透镜.
2.如图所示的透镜中，属于凸透镜的有_____，属于凹透镜的有______
6.下列关于凸透镜或凹透镜的光路图中不正确的是(()
7.为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个______镜，它对太阳光的____作用，可能会导致森林火灾。
8.用铁丝绕成一个内径约5mm 的圆环，将圆环在清水中浸一下后取出，将布满圆环的水膜靠近书本上的字，我们看到的是一个_____的像；如果轻轻摇动布满，水膜的圆环，甩去多余的水，再靠近课本上的字，则看到的是______的像，此时，水膜相当于一个_____镜。
3. 凸透镜对光有 作用， 所以又叫做 透镜； 凹透镜对光有 作用， 所以又叫做 透镜.
4.下列所示的透镜对光线起什么作用。
5.我国古代对凸透镜聚焦作用早有认识。
据晋代张华的《博物志》记载：“削冰令圆，举以向日， 以艾承其影，则得火”，用冰取火，似乎不可思议，但这绝非讹传，如图所示，这是利用了凸透镜对光线的 作用.。
初中物理光和眼睛作图专项练习
5．完成光路图。
6．在图中画出光从空气斜射入水中时折射光路图。
7．在如图中，一束光线射向凹透镜发生折射后，再经平面镜反射后原路返回，请在图中确定平面镜的位置。（保留作图痕迹）
8．一点光源发出的光线经平面镜反射后的两条光线如图所示，请画图确定光源的位置。
9．如图是反射的光路图，请画出反射光线，标出反射角的度数。
（3）[3]小孔成像是光的直线传播现象。物体上部的光线通过小孔后，射到了半透明纸的下部；物体下部的光线通过小孔后，射到了半透明纸的上部，因此通过小孔后所成的像是倒立的像。如图所示：
17．
【详解】过光心的光线经凹透镜折射后传播方向不改变。
平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变。如图所示：
6．
【详解】根据光的折射规律可知，当光从空气斜射到水中时，折射光线向法线偏折，折射角小于入射角。故先过入射光线与界面的交点垂直界面做法线，找到入射点O，然后过O点做折射光线，使折射角靠近法线，作图如下：
7．
【详解】凹透镜对光线具有发散作用，平行于主光轴的光线经过凹透镜后会发散，发散光线的反向延长线交在焦点上；折射光线经过平面镜反射后原路返回，这说明折射光线与镜面是垂直入射的，据此做出平面镜的位置，如图所示：
17．请画出入射光线通过透镜后的折射光线。
18．如图2为存在视力缺陷的人眼成像光路图。请在图1两个透镜中选一个，画到图中虚线框内对其进行矫正。
19．如图点S代表太阳，A代表钓鱼爱好者眼睛，请你画出太阳发出的光经水面反射照进钓鱼爱好者眼中的光路图，并保留作图痕迹。
20．安全出行，珍爱生命，远离大卡车！这是一辆大卡车的俯视图，D点为司机眼睛的位置，司机通过左侧的平面后视镜AB能看到车尾C点，请画出司机眼睛看到车尾C点的光路图（保留作图痕迹）。
专题训练 透镜作图题(含答案和解析)
绝密★启用前专题训练透镜作图1.如图1和图2所示的是光通过某种透镜前后的传播情况．请在图1和图2中的虚线框中分别画出适当类型的透镜示意图。
2.请在如图所示的甲乙方框中分别填入合适的透镜。
3.画出图中入射光线通过透镜后的折射光线。
4.如图所示，(两透镜焦距相同)根据已知光线画出原先的入射光线和后来的折射光线。
5.请画出光源S发出的光线SA通过凸透镜后的光路图。
(表示凸透镜，作图时请保留必要的辅助光线，只画出折射光线的不给分)6.如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生折射后的光路图。
7.如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线(方向大致符合物理规律即可)。
8.如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。
请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线。
9.如图乙所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F.S′是光源S在平面镜中的像。
请画出：光源S的位置、ab的入射光线和ab经凹透镜的折射光线。
10.如图所示，点光源S发出的一条光线经平面镜反射后恰好通过凸透镜的焦点，请画出该条光线的反射光线及经过凸透镜后的折射光线的光路图。
11.请画出由S点发出的光经过凸透镜后的折射光线。
12.图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线(中间一条光线平行于主光轴)经凸透镜后的出射光线，并确定其像的位置S′。
13.凸透镜的成像规律可以通过画光路图去理解。
在光路图中凸透镜用甲图表示，O点为光心，F为焦点，图乙中A′B′是物体AB经透镜所成的像。
B、B′两点到光心的距离均为2f。
(1)请画出图乙中这两条入射光线的出射光线，完成凸透镜成像的光路图；(2)在图乙中，设物体AB的高度为ℎ1，物体经透镜所成的像的高度为ℎ2，物理学中将ℎ2、ℎ1的比值称为放大率，用字母n表示，试运用几何知识证明n=1。
初中物理：凸透镜作图题
1 1.在下列方框中分别画一个合适的透镜，并确定其位置。
2.根据凸透镜和凹透镜的性质,完成以下光路图
3.一束光线经某光学元件后的出射光线如图所示，请在方框内画出你所学过的两种光学元件。
4.图中，画出了光通过透镜前后的方向。
在图（a ）、(b)中填上适当类型的透镜。
5.如图所示，两条入射光线分别过凸透镜的焦点F 和光心O ，分别画出经过凸透镜折射后的光线．
6.画出下列图中凸、凹透镜的折射光线的方向。
F
F F F F F F
F
2
7.物体AB 放在凸透镜前距光心1.5f 处，请在图中画出AB 的像A’B’，要求表示出像的大致位置及像的性质。
8.在图中的凸透镜主轴上，画出物体AB （用 表示）和它的像A’B’，使之成为一个照相机的成像示意图。
9.如图所示，—束光射向凸透镜经折射后，折射光线射到一个平面镜上.请在图中画出：
①射向凸透镜这束入射光线；
②经平面镜反射的光路；
③标出反射角的度数.
10.请你根据透镜对光线的作用完成下面的光路图．
11．如图下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路。
12．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图11中所给的条件画出凸透镜，并确定焦点F 的位置.
A
B
F F F F F F
A ‘
B ‘ B A。
八年级上册物理第五章透镜作图题
八年级物理第五章透镜作图题专题一、作图题1.完成图中的光路图。
2.如图所示，两透镜的主光轴在同一直线上，且两透镜的焦点正好重合，根据光路图，在方框内填上适当透镜的符号。
3.请在虚线框内画出适当的透镜或面镜。
4.如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图。
5.如图①，AB为光线经平面镜发射后的反射光线，请作出其入射光线和经凹透镜折射后的折射光线．（保留作图痕迹）6.如图所示，一束光线经凸透镜折射后，射向与凸透镜主光轴平行的平面镜，请你在图中画出:射向凸透镜的入射光线；经平面镜的反射光线；标出反射角的度数.7. 如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置.一束光AB经凸透镜和平面镜怎样传播?画出光路图来；8.如图，请作出凸透镜的入射光线和进入水中的折射光线。
9.如图所示，在探究“凸透镜成像规律”的实验中，将蜡烛放在位置A时，观测到在位置C成倒立、缩小的实像。
若把蜡烛移到位置B，试作图找出蜡烛通过透镜的成像位置。
10.如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．11.如图所示，OO′为凸透镜的主光轴，S′为点光源S 经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图。
12.完成如图的光路图。
13.如图为某透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜，并用作图法作出该透镜右侧的焦点F。
14.如图所示是照相机的原理图，A′B′是AB的像．请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示．15.如图所示，S为蜡烛，S′为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸透镜光心O点的位置及两侧焦点F的位置．16.有一束光经过凸透镜二倍焦距处射向该透镜，请在图中画出这条光线经过凸透镜折射后的光路。

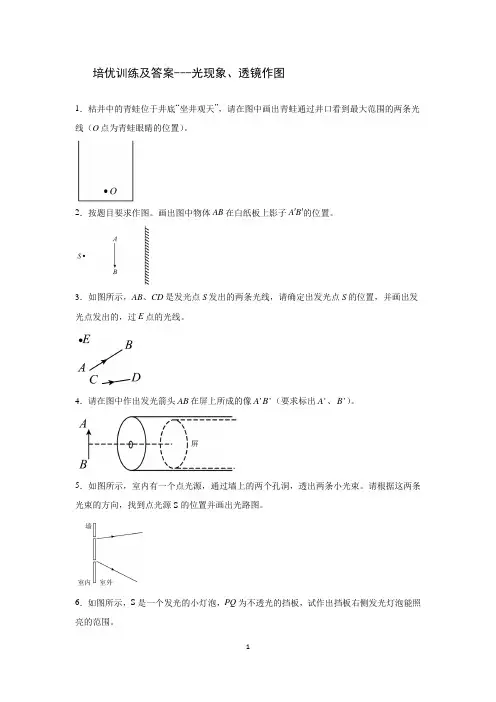

培优训练及答案---光现象、透镜作图
培优训练及答案---光现象、透镜作图1．枯井中的青蛙位于井底“坐井观天”，请在图中画出青蛙通过井口看到最大范围的两条光线（O点为青蛙眼睛的位置）。
2．按题目要求作图。
画出图中物体AB在白纸板上影子A′B′的位置。
3．如图所示，AB、CD是发光点S发出的两条光线，请确定出发光点S的位置，并画出发光点发出的，过E点的光线。
4．请在图中作出发光箭头AB在屏上所成的像''A B（要求标出'A、'B）。
5．如图所示，室内有一个点光源，通过墙上的两个孔洞，透出两条小光束。
请根据这两条光束的方向，找到点光源S的位置并画出光路图。
6．如图所示，S是一个发光的小灯泡，PQ为不透光的挡板，试作出挡板右侧发光灯泡能照亮的范围。
7．在图中根据给出的反射光线OB 画出入射光线AO，并标出入射角及其度数。
8．如图所示，两平面镜相互垂直。
请根据光的反射定律，画出经过平面镜后的反射光线，并标出第二次反射后反射角的大小。
9．如图所示，三条互相平行的光线入射到凹凸不平的物体表面。
上时反射光线不平行，这就是漫反射，请画出第1条光线的反射光路图。
10．如图所示，小明利用一块平面镜使此时的太阳光射入隧道内。
请你完成光路图。
11．根据图中给出的入射光线，画出对应的反射光线，并标出反射角及其大小。
12．根据平面镜成像特点，在图中画出物体AB 在平面镜MN 中所成的像A’B’。
13．小新和妈妈去逛超市时，通过转角处的平面镜看到了货架后的商品。
请在图中作出位于P点的小新通过平面镜看到货架后商品A的光路图。
14．按要求作图（请保留作图痕迹）。
如图所示，水池的侧壁上安装了一盏小射灯A，站在水池旁边的小杰（眼睛在C点）看到小射灯的像在水中B点的位置。
请你画出水面的位置和A发出的一条光线经过水面反射后进入小杰眼睛（即图中的C点）的光路图；15．一束光AO斜射向水面上O点，产生折射和反射，请作出反射光线OB和折射光线OC 的大致方向。
透镜作图题专项练习
F F F F F F F F F F F F F F 《透镜》作图专题训练一
1. 画出下列图中凸透镜的折射光线的方向。
2. 画出下列图中凹透镜的折射光线的方向。
3. 完成下列透镜的光路。
4. 在下列各图中的适当位置画出一个合适的透镜。
F F
L 1 L 2 F F F F F F F F F F F F
F 1 F 1 F 2
F 2 5. 画出下列图中凸透镜的入射光线或折射光线的方向。
6. 画出下列图中凹透镜的折射光线或入射光线的方向。
7. 在下列方框中分别画一个合适的透镜，并确定其位置。
8. 在下列方框中分别画一个合适的透镜，并确定其位置。
9.（1）如图所示，L 1为入射光线，L 2为出射光线。
请在图中添加一个合理的光学器件。
（2）在图中，完成光线从左边射向凸透镜折射后，再向凹透镜折射后的光路。
（3）一条光线与凸透镜主光轴夹角为60º，斜向上入射到放在主光轴上方的平面镜上，
如图所示，入射光线与镜面夹角为30º。
请完成光路图。
八年级物理凸透镜成像作图题实验题专题训练含答案
八年级物理凸透镜成像作图题实验题专题训练含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．请在图中完成透镜的光路图（F为透镜的焦点，P为2倍焦距处）。
2．根图中的两条光线，画出相应的入射光线或折射光线。
3．如图所示，请画出两条光线通过凹透镜之后的光路图。
4．如图所示，入射光线平行于主光轴，请在图中画出它经凸透镜折射后的光线。
5．请画出由S点发出的光线经过凸透镜折射后的光线。
（图中字母F为凸透镜的焦点）6．请按要求完成下列作图：(1)画出图甲中入射光线的反射光线；(2)完善图乙的光路图。
二、实验题7．小明同学在做“探究凸透镜成像现律”的实验，(1)如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=______________cm。
(2)小明所用实验装置如图乙所示，若将凸透镇放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是_________（选填“照相机”、“放大镜”或”投影仪”）(3)如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图像，由图像可知，当2f>u＞f时，物体移动速度____________（选“大于”、“小于“或“等于”）像移动的速度。
8．小伟用如图甲所示的实验装置探究“凸透镜成像的规律”，所用凸透镜的焦距为10cm。
（1）实验过程中，凸透镜始终固定在光具座50cm刻度线处。
当蜡烛距离凸透镜15cm 时，移动光屏，可在光屏上得到一个倒立、______的实像（选填“放大”、“等大”或“缩小”）；（2）接下来小伟将蜡烛向远离凸透镜方向移动一段距离，为了能在光屏上再次看到烛焰清晰的像，他应将光屏向______透镜方向移动（选填“靠近”或“远离”）此时的像与步骤（1）中的像相比，大小将变______；（3）如图乙所示，小伟将蜡烛固定在光具座10cm刻度线处，移动光屏，再次得到烛焰清晰的像，利用该成像规律制成的光学仪器是______（选填“放大镜”、“投影仪”或“照相机”）。
专题03 光现象和透镜作图题专题训练(原卷版)
专题03 光现象和透镜作图题专题训练（原卷版）【作图1 光直线传播的应用】 (1)【作图2 作光的反射光路图】 (3)【作图3 平面镜成像的相关作图】 (5)【作图4 作光的折射光路图】 (6)【作图5 透镜的光路图】 (7)【作图6 近视眼和远视眼的成因与矫正办法】 (9)【作图1 光直线传播的应用】1．（2022•扬州模拟）按照题目要求作图：如图所示，S是点光源，AB是一个不透明的木板，在图中作出AB在地上的影子（用阴影表示）。
2．（2022秋•江都区期末）请用光路图画出井底青蛙O可以看到的范围。
3．（2022秋•牡丹区期末）画出人眼在点S出能通过门板狭缝MN看到的室外范围。
4．（2022秋•苏州期末）如图，请画出蜡烛AB经小孔所成像的光路及其在光屏MN上所成的像A’B'。
5．（2022秋•莲湖区期中）如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。
（保留作图痕迹）6．（2022秋•碑林区校级期中）如图所示，S为固定光源，MN为竖直墙面，小明手拿一乒乓球，开始时球与光源S等高，松手后球竖直下落，墙面上球的影子也随之而动，请通过作图确定：当影子刚好到达墙角N点时，乒乓球的位置在哪里（用字母标记），完成相应光路图。
7．（2023•武侯区校级三模）如图所示，根据两人的影子画出光路图，找到光源S的位置。
【作图2 作光的反射光路图】8．（2023•襄阳）画出图中入射光线的反射光线。
9．（2023•高新区校级模拟）为确保乘客上下车安全，公交车内在驾驶座位右前方设置有一个后视镜（如图甲），通过后视镜司机可观察到车内乘客的具体情况。
请在图乙中画出A 处的司机通过后视镜能观察到的范围。
10．（2023•叶集区校级模拟）如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S的位置并完成光路图。
11．（2022秋•宝山区期末）在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
八年级上册物理 《透镜及其应用》单元作图问题(拓展精炼)(解析版)
1. （江苏泰州）如图，请完成图中光通过透镜后的光路。
【答案】如图所示【解析】过光心的光线经凸透镜折射后传播方向不变，过焦点入射的光线经凸透镜折射后平行于主光轴，如图所示。
2．（攀枝花）如图，一束光平行于主光轴射入凸透镜，射出的折射光线再经平面镜反射出去。
请画出折射和反射的光路图。
【答案】见解析。
【解析】平行于主光轴的光线经凸透镜折射后折射光线通过焦点，该光线入射到平面镜，先画出法线，再根据反射角等于入射角在法线右侧画出反射光线，如图所示：3．（营口）如图所示，水平放置的凹透镜，F是它的焦点，光线a经凹透镜折射后，再经平面镜反射，以图示的角度射到竖直放置的屏幕上。
请在图中确定平面镜的位置，完成光路图并标出经平面镜反射时反射角的大小。
【答案】如图所示。
【解析】过光线a与凹透镜的交点做平行于主光轴的光线，则该光线为光线a过凹透镜的折射光线，延长光线a的折射光线及射向屏幕的光线交于一点，该点即为经平面镜反射的入射点，过该点做入射光线与反射光线所成夹角的角平分线，即为法线，过入射点做垂直于法线的直线，则为平面镜所在位置。
由几何知识可知，在平面镜反射时，入射角和反射角为60°，完成光路图并标出经平面镜反射时反射角的大小。
4. （广西百色）如图所示，请完成图中两条入射光线通过凸透镜后的光路图。
【答案】如图所示。
【解析】由图可知，根据三条经过凸透镜的特殊光线可知，平行于主光轴的光线经凸透镜折射后，折射光线经过焦点；经过凸透镜光心的光线，其传播方向不变。
5．（锦州）如图所示，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。
要求：（1）画出点光源S；（2）补充入射光线；（3）画出反射光线经过凸透镜的折射光线。
【答案】见解析。
【解析】（1）平面镜成像时，像与物体关于镜面是对称的，据此做出发光点S；（2）由图可知，像与反射光线的连线与镜面的交点为反射点，连接S和反射点，该光线为入射光线；（3）从焦点发出的光线经过凸透镜后会平行于主光轴；如图所示：6．如图乙所示，请在图中画出在远视眼近处S点发出的两束入射光线经晶状体折射后对应的光线。
初中物理：透镜作图题
1.根据已给出的入射光和出射光，在方框内画出合适的透镜。
2.请根据图1所示的入射光线画出相应的折射光线3.完成如图所示的光路图．4.如图是光线通过凹透镜后的折射光线，作出入射光线．5.图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线．6.画出图中所示的两条光线经过凸透镜之后的光线7.如图甲所示，是一束菊花的花顶S反射出的三条特殊光线SA、SB和SC．其中，SA平行于主光轴，SB经过光心，SC经过左焦点，请画出这三条光线通过凸透镜折射后出射光线．8.如图所示，已知一条入射光线过凸透镜的光心O，一条经过凸透镜折射后的光线与主光轴平行，请分别画出它们对应的出射光线和入射光线．9.做出图中入射光线经过凸透镜后的折射光线．10.如图所示入射光线平行于主光轴，请画出通过凸透镜后的折射光线．11.如图，有两束光线射向凸透镜，请完成光路（F 为焦点，O为光心）．12.如图所示，请将下列光路图补充完整。
13.请你在图方框内填入能矫正视力的透镜。
14.如图所示，一束光射向三棱镜，画出这束光透过三棱镜两次折射的大致光路．15.完成下图甲、乙的光路图．16.小明发现所用的凸透镜没有标明焦距，于是他让太阳光平行于主光轴照射在凸透镜上，在透镜另一侧F 点得到一个最小的亮点，如图所示。
试作出这一过程的光路图。
17.图中L 为凸透镜，MN 为其主光轴，O 为光心，若物体AB 经凸透镜成的实像为A'B ’，试用作图的方法确定凸透镜的一个焦点F ，并在图中标出F 的位置。
18.如图所示，MN 为凸透镜的主光轴，A 为蜡烛，A’为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置，并将凸透镜画出来。
19.请在下图中画出光线经凹透镜折射后的光路。
20.实验台上放置一块较厚的玻璃砖，如图所示．现有一束激光斜射至玻璃砖表面，请你画出玻璃砖上表面反射光线和折射光线光路图，注意用虚线标出法线．21.如图所示，凸透镜的主光轴刚好与水面相平，F 是凸透镜的焦点，一束与水面平行的光入射到凸透镜上，请你作出经凸透镜折射后进入水中光线的大 致位置．22.如图所示，一束光经透镜折射后水平射出，小希 通过作图提供了一种确定透镜位置的方案，请你按 小希的作图方式，在图中的甲、乙位置各提供一种 方案确定透镜的位置．23.在如图所示中，完成光线从左边射向凸透镜折射 后，在射向凹透镜折射后的光路．甲 乙。
2023年中考物理考点专项练之凸透镜作图
2023年中考物理考点专项练之凸透镜作图学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图所示，完成光线通过透镜的光路图。
2．如图所示，两条入射光线分别平行于凸透镜的主光轴和通过凸透镜的光心O，另一条是通过2倍焦距点的折射光线。
请你在图中作出相应的两条折射光线和对应的入射光线。
3．请根据透镜对光线的作用完成图所示的光路图．( )4．如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线．5．根据题目要求作图（1）根据平面镜成像特点，在图甲中画出物体AB所成的像．（2）如图乙所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请完成光路图．（3）根据图丙中的入射光线作出相应的折射光线．（4）如图丁所示，AO是入射到平行玻璃砖上的光线，请画出光通过上、下两个界面的折射光线（注意标出法线）．6．作出折射光线的入射光线。
7．如图所示，在平面镜与凸透镜之间放一物体AB，F为凸透镜的焦点，从B点发出的一条光线经平面镜反射后恰好通过凸透镜的焦点F，并射向凸透镜，经凸透镜发生折射．请画出：（1）物体AB在平面镜中的像A'B'．（2）B点发出的光线经平面镜反射后通过焦点F的光路．（3）经凸透镜折射后的光线．( )8．如图所示，请将折射光路图补充完整。
9．请在图中画出光线AO的折射光线和BC的入射光线。
10．如图所示，一束光线经平面镜反射后射向凹透镜，请画出入射光线（并标出入射角的大小）和经过凹透镜、凸透镜后的折射光线。
11．如图所示，F1、F2为凸透镜焦点．CF2是经凸透镜折射后的光线，AB为一过焦点且与主光轴垂直的平面镜，请画出CF2进入凸透镜前的入射光线和经平面镜后的反射光线．12．如图所示物体AB通过凸透镜所成正立、放大的像A′B′，请画出凸透镜的位置，并确定该透镜焦点F．13．如图所示，在两个图中作折射光线。
初中物理光现象与透镜12道真题精选(含答案和解析)
初中物理光现象与透镜12道真题精选（含答案和解析）一、光的反射和折射的作图1.（2019 山东中考）如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。
请画出光的传播路径。
答案：潜望镜内平面镜与水平面成45角，由光的反射定律可知，反射光线与入射光线垂直；过反射点作竖直向下的反射光线,再过二次反射点作垂直于入射光线的反射光线。
如图所示:解析：根据潜望镜内平面镜与水平面成45°的结构可得出，反射光线与入射光线垂直，过反射点画出反射光线反向即可。
2.（2021 四川中考）如图所示，S’为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。
答案：作出像点S'的对称点，即为发光点S,连接S'P，与镜面的交点为入射点O，再连接SO，画上箭头，则SO为入射光线，OP为反射光线。
如下图所示:解析：根据平面镜成像的特点可知，物与像关于镜面对称，首先作出像点S'的发光点S，连接PS'，与镜面的交点为入射点O，再画出入射光线SO。
3.（2020 辽宁中考）一束光线从空气垂直射向玻璃砖，穿过玻璃砖后从另一表面射出。
请在图中画出该光路图（不考虑光的反射）。
答案：首先光从空气垂直进入玻璃砖，所以其传播方向不变。
然后光从玻璃斜射入空气中，先过入射点垂直于界面画出法线，然后根据折射光线和入射光线分别位于法线两侧和折射角大于入射角，画出折射光线。
如图所示：解析：解题需要掌握光的折射定律的内容：① 折射光线、法线、入射光线在同一平面内。
② 折射光线和入射光线分别位于法线两侧。
③ 当光线从空气斜射入其它透明介质时，折射角小于入射角；当光线从其它介质斜射入空气时，则折射角大于入射角；当光线垂直入射时，折射光线、法线和入射光线在同一直线上。
此题考查了光的折射光路图的画法，要熟练掌握光的折射定律的内容，关键是搞清折射角与入射角的关系，特别注意垂直入射时，光的传播方向不变。
