五台路由器及几个交换机的互联拓扑图：
路由器和交换机连接上网方法-201505
路由器和交换机连接上网方法1、路由器接口布局图：Wan 1 2 3 4（1）如果1号网线接Wan，2号网线接1，则路由器仍当路由器使用，可以同时连接四个用户；（2）如果1号网线1，2号网线接2，则路由器此时被当做交换机使用，只能连接一个用户。
（3）路由器默认的网络设置地址：192.168.1.1，用户名和密码均为：admin2、路由器接线方式（一）（1）网络入口（一般由电信供应商提供）——路由器——用户（电脑）接线方式：网络入口接Wan，用户接1（或2、3、4），并与电脑网络接口相连。
先重置路由器（一般是用笔尖顶一下路由器上的内置按钮，也有专门设置一个外置重置开关的），再登录网址：“192.168.1.1”，进行PPPoE拨号设置（输入电信厂商提供的账号和密码），保存进行网络连接即可。
（2）网络入口（一般由电信供应商提供）——交换机——用户（电脑）接线方式：网络入口接1，用户接2（或3、4），并与电脑网络接口相连。
网线连接好后，直接在电脑上新建一个网络连接，输入电信厂商提供的账号和密码后登陆就可以使用网络了。
3、路由器接线方式（二）（1）网络入口（一般由电信供应商提供）——路由器1——路由器2——用户（电脑）接线方式：第一步是网络入口接路由器1的Wan，路由器2的Wan接路由器1的1（或2、3、4），用户接路由器2的1（或2、3、4）并与电脑网络接口相连。
先重置路由器1（一般是用笔尖顶一下路由器上的内置按钮，也有专门设置一个外置重置开关的），再登录网址：“192.168.1.1”，进行路由器1的PPPoE拨号设置（输入电信厂商提供的账号和密码），保存进行网络连接。
第二步是重置路由器2（有时不重置也可以），再登录网址：“192.168.0.1或192.168.0.2”，进行路由器2的拨号设置，设置类型选择自动拨号并保存进行网络连接。
（2）无线路由器设置登陆路由器默认的网络设置地址，里面有上网设置和无线设置，需要什么网络类型按要求设置好保存即可。
网络拓扑实验报告
《计算机网络》网络拓扑结构学院名称：计算机与信息工程学院专业名称：计算机科学与技术年级班级：姓名：学号：计算机与信息技术学院综合性、设计性实验报告课程名称计算机网络指导教师学号姓名实验地点计科楼414实验时间2013.12.09项目名称网络拓扑结构实验类型设计性一、实验目的通过对网络设备的连通和对拓扑的分析，加深对常见典型局域网拓扑的理解；通过路由建立起网络之间的连接，熟悉交换机、路由器的基本操作命令，了解网络路由的设计与配置。
二、实验仪器或设备二层交换机五台、三层交换机一台，路由器两台，学生实验主机五台及一台服务器。
三、总体设计（设计原理、设计方案及流程等）假设某校园网通过1台三层交换机连到校园网出口路由器，路由器再和校园外的一台路由器相接，现做适当配置，实现校园网内部主机与校园网外部主机的相互通信。
实验拓扑图：四、实验步骤（包括主要步骤、代码分析等）三层交换机上配置vlan及IP地址，进行端口划分：Switch(config)#vlan 2exitvlan 3exitvlan 4exitvlan 5exitSwitch(config)#int vlan 2ip add 210.42.242.1 255.255.255.0 no shexitint vlan 3ip add 210.42.243.1 255.255.255.0 no shexitint vlan 4ip add 210.42.244.1 255.255.255.0 no shexitint (f0/2)sw mod accsw acc vlan 2exitint (f0/3)sw mod accsw acc vlan 3exitint range(f0/4-5)sw mod accsw acc vlan 4exitint (f0/1)sw mod accsw acc vlan 5exitint vlan 5ip add 192.168.1.2 255.255.255.0 no shexit配置DHCP:Switch(config)#ip dhcp pool jinghua2Switch(dhcp-config)#network 210.42.242.0 255.255.255.0 Switch(dhcp-config)#default-router 210.42.242.1Switch(dhcp-config)#dns-server 192.168.1.2Switch(dhcp-config)#exitSwitch(config)#ip dhcp pool jinghua3Switch(dhcp-config)#net 210.42.243.0 255.255.255.0 Switch(dhcp-config)#default-router 210.42.243.1Switch(dhcp-config)#dns-server 192.168.1.2Switch(dhcp-config)#exitSwitch(config)#ip dhcp pool jinghua4Switch(dhcp-config)#network 210.42.244.0 255.255.255.0 Switch(dhcp-config)#default-router 210.42.244.1Switch(dhcp-config)#dns-server 192.168.1.2Switch(dhcp-config)#exit各个设备上的IP地址：PC4： IP:50.55.55.2服务器Server0 IP:210.42.241.1路由器Ri: f0/0 IP:192.168.1.1f0/1 IP:210.42.241.100s1/0 IP:210.42.240.1路由器Rj: f0/0 IP:50.55.55.1s1/0 IP:210.42.240.2Router(config)#hostname RiRi(config)#int f0/0ip add 192.168.1.1 255.255.255.0no shexitint f0/1ip add 210.42.241.100 255.255.255.0no shexitint s1/0ip add 210.42.240.1 255.255.255.0clock rate 64000 （DEC）no shexit（路由器Rj的配置方法如同Ri，不再赘述）在三层交换机上配置路由协议：Switch(config)#router ripversion 2network 192.168.1.0net 210.42.242.0net 210.42.243.0net 210.42.244.0exit在路由器Ri上配置路由协议：Ri(config)#router ripversion 2network 192.168.1.0net 210.42.240.0net 210.42.241.0//（net 50.0.0.0)exit（路由器Rj的配置方法如同Ri，不再赘述）PC0: 点击DHCP自动获得以下各个值IP:210.42.242.2 255.255.255.0210.42.242.1 192.168.1.2五、结果分析与总结教师签名：2013年月日（注：文档可能无法思考全面，请浏览后下载，供参考。
交换机和路由器,图解

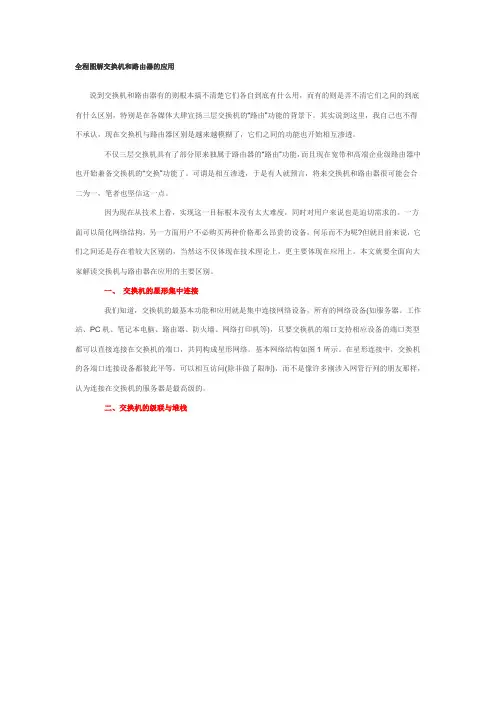

全程图解交换机和路由器的应用说到交换机和路由器有的则根本搞不清楚它们各自到底有什么用，而有的则是弄不清它们之间的到底有什么区别，特别是在各媒体大肆宣扬三层交换机的“路由”功能的背景下。
其实说到这里，我自己也不得不承认，现在交换机与路由器区别是越来越模糊了，它们之间的功能也开始相互渗透。
不仅三层交换机具有了部分原来独属于路由器的“路由”功能，而且现在宽带和高端企业级路由器中也开始兼备交换机的“交换”功能了。
可谓是相互渗透，于是有人就预言，将来交换机和路由器很可能会合二为一，笔者也坚信这一点。
因为现在从技术上看，实现这一目标根本没有太大难度，同时对用户来说也是迫切需求的。
一方面可以简化网络结构，另一方面用户不必购买两种价格那么昂贵的设备，何乐而不为呢?但就目前来说，它们之间还是存在着较大区别的，当然这不仅体现在技术理论上，更主要体现在应用上。
本文就要全面向大家解读交换机与路由器在应用的主要区别。
一、交换机的星形集中连接我们知道，交换机的最基本功能和应用就是集中连接网络设备，所有的网络设备(如服务器、工作站、PC机、笔记本电脑、路由器、防火墙、网络打印机等)，只要交换机的端口支持相应设备的端口类型都可以直接连接在交换机的端口，共同构成星形网络。
基本网络结构如图1所示。
在星形连接中，交换机的各端口连接设备都彼此平等，可以相互访问(除非做了限制)，而不是像许多刚涉入网管行列的朋友那样，认为连接在交换机的服务器是最高级的。
二、交换机的级联与堆栈拓扑图上图所示的仅是一个最基本的星形以太网架构，实际的星形企业网络比这可能要复杂许多。
这复杂性不仅表现在网络设备如何高档，配置如何复杂，更重要的是表现在网络交换层次比较复杂。
企业网络中的路由器和防火墙通常只需配备一个，但交换机通常不会只是一个(除了只有20个用户左右的小型网络)。
如果用户数比较多，如上百个，甚至上千个，就必须依靠交换机的级联或者堆栈扩展连接了。
但级联技术和堆栈技术也有所不同，它们的应用范围也不同。
大型办公室网络组网方案拓扑图
经理 、总经 理
直连 汇聚点
172.16.1.1 打印机 172.16.0.5 vlan100
172.16.3.1
172.16.6.1
直连 汇聚点
vlan101Βιβλιοθήκη vlan101A区汇聚交换机
vlan101
直连 汇聚点
B区汇聚交换机
C区汇聚交换机
POE交换机 监控主机
A区1排交换机 A区…排 A区7排交换机
B区1排交换机
vlan103
B区…排
vlan103
B区5排交换机
C区1排交换机 C区…排
vlan106
vlan106
C区10排交换机
vlan106
监控属于独立局域网
前台 电脑
A区1排
A区…排
A区7排
会议 室PC群
B区1排
B区…排
B区5排
C区1排
C区…排
C区10排
1号服 务器机 柜
2号网 络机柜
1 2 3 4 5 6
7 8
3号电 话机柜
总机房
2号网络机柜设备型号详细
网络拓扑图
电信 光纤200M
联通 光纤30M
联通光纤100M 联通光纤100M
USG 6000/防火墙/冷备 USG 6000/防火墙
A、B、C区域各有两条主线： A(主)：172.16.1.1/24 vlan101 A(备)：172.16.2.1/24 vlan102 B(主)：172.16.3.1/24 vlan103 B(备)：172.16.4.1/24 vlan104 C(主)：172.16.5.1/24 vlan105 C(备)：172.16.6.1/24 vlan106
常用网络拓扑图图标库
精选课件
29
人物元素
作为组网图的小图标用，以说明技术或业务的相关功能 (禁止大幅面使用！如封面、封底、扉页等)
精选课件
30
人物元素
作为组网图的小图标用，以说明技术或业务的相关功能 (禁止大幅面使用！如封面、封底、扉页等)
精选课件
31
人物元素
作为组网图的小图标用，以说明技术或业务的相关功能 (禁止大幅面使用！如封面、封底、扉页等)
路由器/交换机
高端路由器
低端路由器
业务路由器
SOHO企业 宽带路由器
IPv6路由器
安全多业务 路由器
万兆汇聚机
汇聚交换机
核心交换机
MetroE交换机
二层交换机
三层交换机
POE二层交换机
GE二层交换机 GE三层堆叠交换机 堆叠二层交换机
2
精选课件
1
语音设备
语音网关
中继网关
MCU
VOD点播服务台
集成会议终端
移动
企业内部网
IP Hotel
ISP/IC
PORTAL
Product
Content Application
Warehouse
Delivery
Retail Consumer
CSP
ASP
ATM
ISV
供应链
ASP
NSP
Portal
NSP delivers g精uar选ant课eed件, application-level
Workgroup Switch: Voice-Enabled
100BASE-T Hub
Bridge
精选课件
IP Phone
Access Point
局域网硬件及其连接含图示
网卡
网卡的分类
1. 按总线类型分类 2. 按接口类型划分 3. 按数据传输带宽分类
按总线类型分类 （1）ISA网卡 （2）PCI网卡 （3）USB网卡 （4）PCMCIA网卡
ISA网卡 网卡
ISA网卡已经基本上被淘汰 网卡已经基本上被淘汰
PCI网卡 网卡
目前最主流、 目前最主流、应用最广泛的网卡
STP - Shielded Twisted-Pair屏蔽双绞线
最大传输距离100米 最大传输距离100米 100
Cisxo Education Solution 15
双绞线的分类和特点
根据传输速率和用途的不同，非屏蔽双绞线（ 根据传输速率和用途的不同，非屏蔽双绞线（UTP）又分为 ）又分为3 类和6类 常用的是5类和超 类和超5类 类、4类、5类、超5类和 类，常用的是 类和超 类UTP。 类 类 类和 。 UTP类别 3类 4类 5类 超5类 每类UTP的技术参数和主要用途 的技术参数和主要用途 每类 最高工作 最高传输速率 主要用途 Mb/s 频率/MHz 15 20 100 100 10 45 100 155 用于最高传输速率为10Mb/s 的网络，已经从市场消失。 用于最高传输速率为15Mb/s 的网络，目前布线应用很少。 用于最高传输速率为100Mb/s 的网络，目前布线的主流。 用于最高传输速率为155Mb/s 的网络，目前布线的主流。
光纤收发器
OSI 七层网络模型
应用层 表示层
Routing
网络B 网络A 路由器 路由器 网络C 路由器
7 6 5 4 路由器 3 交换机 2 1 集线器
会话层 传输层 网络层 链路层 物理层
机械的
介质访问和逻辑拓扑 传输
交换机的连接方式详解图
交换机的连接方式详解图 The document was prepared on January 2, 2021交换机是一种最为基础的网络连接设备。
它一般都不需要任何软件配置即可使用的一种纯硬件式设备；单个交换机与网络的连接，相信读者朋友们已经能够掌握。
本文结合图例，主要介绍多台交换机在网络中同时使用时的连接问题。
多台交换机的连接方式无外乎两种：级联跟堆叠。
下面针对这两种连接方式，分别介绍实现原理及详细的连接过程。
1、交换机级联这是最常用的一种多台交换机连接方式，它通过交换机上的级联口（UpLink）进行连接。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口（如RJ-45端口）进行连接。
需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线（第1-3与2-6线脚对调）。
其连接示意如图1所示。
图1使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可（注意，并不是Uplink端口的相互连接）。
图2其连接示意如图3所示。
图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠；并且还需要使用专门的堆叠电缆和堆叠模块；最后还要注意同一堆叠中的交换机必须是同一品牌。
它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。
堆叠中的所有交换机可视为一个整体的交换机来进行管理。
多台3G路由器与多WAN接口路由器连接应用拓扑图123
工控机 或者
服务器
3G无线 路由
多WAN口 路由器
应用简介 • • 多WAN口路由器支持负载均衡、带宽叠加、高速转发和VPN等功能 通过企业版多WAN口路由器实现上网管理 设备举例——TP-LINK-R478+ 上网管理简介 ：配置网站过滤和URL过滤规则，可对访问者访问各种网站 的权限进行管控，还可以记录其访问历史信息，支持网站分组功能，支持禁 止网页提交，限制登录各种基于网页的论坛、微博、邮箱等发表信息，支持 过滤文件扩展类型，可方便地过滤内嵌在网页中的各种小文件，如exe、rar、 swf文件等，避免病毒、木马等通过这些小文件侵入网络，危害网络安全。 PPPoE 服务器——此功能可为内网用户分配上网账号，只允许使用合法 账号并通过认证的用户通过设备，从而有效控制内网用户的上网权限，同时 拥有空闲断线、到期断线、地址绑定、例外IP等丰富的功能特性。 3G资费 中国电信3G上网卡，全国流量，300元 10G/月，超出流量0.3元/M
全程图解交换机与路由器组网
全程图解交换机与路由器组网在网络组建中，交换机和路由器是不可或缺的两个设备。
交换机又称交换集线器，是局域网中实现网络通信的重要设备，而路由器则是互联网的门户，实现不同网络之间的通信和连接。
那么，如何使用交换机和路由器来组建稳定可靠的网络呢？下面我会提供一些实用的方案，带您全程图解交换机与路由器的组网方式。
前置知识在开始讲解组网方案之前，我们先需要了解一些前置知识。
IP地址IP地址是指互联网协议地址，用于在网络中唯一标识一个主机或者路由器。
每个IP地址由32位二进制数字表示，通常使用点分十进制表示法。
例如，192.168.1.1就是一个IP地址。
子网掩码子网掩码是一种用于划分网络的方式，用于确定IP地址的网络和主机部分。
一个IP地址和子网掩码的与运算可以得到该IP地址所在网络的地址。
子网掩码也是一个32位的二进制数字，通常使用点分十进制表示法。
网关网关是指连接不同网络的设备，通常是路由器。
当一台主机需要访问不在同一个网络内的地址时，需要通过网关来实现。
方案一：简单组网方式这是最简单的一种组网方式，适用于小范围的网络组网场景。
该方案使用一个交换机，连接所有主机，然后将路由器连接到交换机上，完成网络的组建。
下面是图示：主机A——\\主机B——|——交换机A ——路由器——互联网主机C——/在这个组网方案中，所有主机都直接连接到交换机上，实现了局域网内的互联。
而路由器则连接到交换机上，用于连接互联网。
需要注意的是，在路由器中需要进行NAT配置，将局域网内的IP地址转换成可以在互联网上访问的IP地址。
方案二：分级组网方式分级组网方式是一种逐层架构的组网方式。
该方案将网络分层，每一层使用不同的交换机进行连接。
下面是图示：互联网|路由器A|交换机B|路由器B|交换机C|主机A主机B主机C在这个组网方案中，网络分成了两个层级。
第一层级是局域网，使用交换机B 连接所有主机，可以实现局域网内的互联。
第二层级是连接互联网，使用路由器A 和路由器B进行连接，其中路由器B连接了交换机C，实现了与主机的连接。
交换机与路由器组网之图解完整版
交换机与路由器组网之图解完整版1.概述在计算机网络中，交换机和路由器是两种常见的网络设备，用于实现局域网内部的通信和连接不同局域网之间的通信。
本文将详细介绍交换机与路由器的功能和工作原理，以及如何使用它们来组网。
2.交换机2.1 交换机的定义交换机是一种用于局域网内部的网络设备，用于实现计算机之间的数据通信。
它可以根据MAC地质来决定数据包的转发路径。
2.2 交换机的工作原理交换机通过学习和建立MAC地质表来实现数据的转发及目的地的查找。
当交换机接收到一个数据包时，它会查找目的MAC地质，并将数据包转发到对应的端口。
2.3 交换机的类型- 传统交换机：只能工作在二层，即数据链路层。
- 三层交换机：除了具备二层交换机的功能外，还能实现路由功能，工作在网络层。
- 无线交换机：用于无线局域网，支持无线设备的接入。
3.路由器3.1 路由器的定义路由器是一种网络设备，用于连接不同的网络，并根据IP地质来转发数据包。
它可以实现不同网络之间的互联和数据的传输。
3.2 路由器的工作原理路由器通过学习和建立路由表来实现数据的转发和选择最佳路径。
当路由器接收到一个数据包时，它会根据目的IP地质查询路由表，并将数据包转发到下一跳路由器或目的地。
3.3 路由器的类型- 企业路由器：常见于企业网络，支持多种功能和接口。
- SOHO路由器：常见于家庭网络，功能简单，价格便宜。
- 核心路由器：用于大型网络的核心部分，带宽大，性能高。
4.交换机与路由器组网4.1 组网的基本原则- 分层结构：将网络划分为不同的层次，每一层都有特定的功能。
- 性能匹配：根据网络的规模和需求选择合适的交换机和路由器。
- 网络拓扑：采用合适的网络拓扑结构，如星型、环形、树型等。
4.2 组网示意图（在此插入交换机与路由器组网的图示）5.本文档涉及附件本文档涉及的附件包括：（附件名称和说明）6.本文所涉及的法律名词及注释（法律名词及相应的注释）7.结束语本文详细介绍了交换机与路由器的功能和工作原理，并提供了交换机与路由器组网的示意图。
五台路由器及几个交换机的互联拓扑图：
interface Serial0/0
no ip address
no ip directed-broadcast
shutdown
!
interface FastEthernet0/1
no ip address
no ip directed-broadcast
shutdown
!
interface Serial0/1//路由器E的S0/1端口连接着192.168.14.0网络//
!
version 12.2
service timestamps debug uptime
service timestamps log uptime
no service password-encryption
!
hostname C
!
!
!
ip subnet-zero
!
!
!
!
!
interface FastEthernet0/0
no ip address
no ip directed-broadcast
shutdown
!
interface FastEthernet0/1
no ip address
no ip directed-broadcast
shutdown
!
interface Serial0/1
ip address10.1.1.1 255.0.0.0//路由器A的S0/1端口连接着10.0.0.0网络//
!
hostname E
!
!
!
ip subnet-zero
!
!
!
!
!
interface FastEthernet0/0//路由器E的F0/0端口连接着192.168.15.0网络//
路由器交换机搭建局域网图示
IP 、ICMP、IGMP
电脑 192.168.2.15
数据链路层
ARP 、RARP
WAN口
LAN口
电脑 192.168.2.16
互联网
210.22.82.222 外网
路由器
路由器工作原理：LAN口 wan口： 连接广域网使用， 它一般都是接的外 网 LAN口： 用于局域网连接， 这里设置的是网关 路由器收到LAN口 的数据，它转发给 WAN口，然后根据 路由表来选择路径 进行转发
路由器工作在网络层
交换机工作在数据链路层
应用层 & 传输层
应用层
Telnet/FTP/e-传输层
TCP 、UDP
网络层 交换机 网关：192.168.2.1 交换机工作原理： 1.收到数据后，首 先查找自己的MAC 地址表，如果已存 在,则把数据转发给 对应MAC地址的端 口。 2.如果MAC地址表 中没有，就进行广 播，将数据发给所 有端口。 3.如果广播后没有 回应，则将数据通 过网关发给上级。 一般上级就是路由 器了
电脑 192.168.3.44
对于TCP/IP传输过程的理解：
交换机 网关：192.168.3.1
电脑 192.168.3.35
交换机连接拓扑图如下
交换机连接拓扑图如下：步骤：一、两台三层交换机上创建vlan：Sw0#conf tSw0(configure)#vlan 10Sw0(configure-vlan)#exitSw0(configure)#vlan 11Sw0(configure-vlan)#exit二、在Sw0交换机上将端口fa0/1-2加入到vlan10中，端口fa0/3加入到vlan 11中Sw0(configure)#int range fa0/1-2Sw0(configure-if-range)#switchport access vlan 10Sw0(configure-if-range)#exitSw0(configure)#int fa0/3Sw0(configure-if)# switchport access vlan 11Sw0(configure)#exit三、在Sw1交换机上将fa0/1-2号端口加入到vlan 10中，将fa0/3号端口加到vlan 100中Sw1#conf tSw1(configure)#int range fa0/1-2Sw1(configure-if-range)#switchport access vlan 10Sw1(configure-if-range)#exitSw1(configure)#int fa0/3Sw1(configure-if)#switchport access vlan 100Sw1(configure-if)#exit四、在Sw0和Sw1交换机上为每个vlan 配置虚拟ip地址Sw0#conf tSw0(configure)#int vlan 10Sw0(configure-if-vlan)#ip address 192.168.10.253 255.255.255.0Sw0(configure-if-vlan)#no shutdownSw0(configure-if-vlan)#exitSw0(configure)#int vlan 11Sw0(configure-if-vlan)#ip addresss 192.168.11.254 255.255.255.0Sw0(configure-if-vlan)#no shutdownSw0(configure-if-vlan)#exitSw1#conf tSw1(configure)#int vlan 10Sw1(configure-if-vlan)#ip address 192.168.10.254 255.255.255.0Sw1(configure-if-vlan)#no shutdownSw1(configure-if-vlan)#exitSw1(configure)#int vlan 100Sw1(configure-if-vlan)#ip address 192.168.100.254 255.255.255.0Sw1(configure-if-vlan)#no shutdownSw1(configure-if-vlan)#exit五、将Sw0和Sw1交换机相连的fa0/1-2口进行聚合Sw0#conf tSw0(configure)#int range fa0/1-2Sw0(configure-if-range)#channel-group 1 mode desirableSw0(configure-if-range)#exitSw1#conf tSw1(configure)#int range fa0/1-2Sw1(configure-if-range)#channel-gropu 1 mode desirableSw1(configure-if-range)#exit【可选做】// 六、在Sw0和Sw1交换机上将聚合端口设置为trunk口Sw0#conf tSw0(configure)#int port-channel 1Sw0(configure-if)#switchport mode trunkSw0(configure-if)#switchport trunk native vlan 10Sw0(configure-if)#exitSw1#conf tSw1(configure)#int port-channel 1Sw1(configure-if)#switchport mode trunkSw1(configure-if)#switchport trunk native vlan 10Sw1(configure-if)#exit//七、在Sw0和Sw1交换机上设置默认路由（当然你也可以设置能实现路由功能的协议）Sw0#conf tSw0(configure)#ip route 0.0.0.0 0.0.0.0 192.168.10.254Sw0(configure)#exitSw1#conf tSw1(configure)#ip route 0.0.0.0 0.0.0.0 192.168.10.253Sw1(configure)#exit八、测试在PC0客户端设置其ip地址为：192.168.11.1，子网掩码为：255.255.255.0，网关地址为：192.168.11.254在PC1客户端设置其ip地址：192.168.100.1，子网掩码为：255.255.255.0，网关地址为：192.168.100.254利用PC0客户端去ping PC1客户端的ip，检查是否能够ping 即可！！！*[注意]：在对Sw0和Sw1交换机上进行端口聚合后，如果没有设置聚合端口为trunk时，交换机两边是不能够被ping 通的。
交换机与路由器组网之图解完整版
交换机与路由器组网之图解完整版交换机与路由器组网之图解完整版⒈简介本文档旨在介绍交换机与路由器的基本知识以及如何使用它们来进行组网。
交换机和路由器是计算机网络中最常见和重要的设备，它们起到了数据转发和连接不同网络的关键作用。
⒉交换机基础知识⑴交换机的功能：介绍交换机的基本功能，包括数据交换、数据过滤和广播控制等。
⑵交换机的工作原理：详细说明交换机是如何工作的，包括学习MAC地质、建立转发表和进行数据转发等过程。
⑶交换机的类型：介绍不同类型的交换机，包括传统交换机、三层交换机和堆叠交换机等。
⒊路由器基础知识⑴路由器的功能：详细介绍路由器的功能，包括数据路由、网络地质转换（NAT）和安全策略等。
⑵路由器的工作原理：解释路由器是如何进行路由决策和转发数据的，包括动态路由和静态路由等。
⑶路由器的类型：介绍不同类型的路由器，包括边界路由器、核心路由器和分布式路由器等。
⒋组网示例⑴组网拓扑图：展示使用交换机和路由器进行组网的拓扑结构，包括主干网络、子网和终端设备等。
⑵配置交换机：说明如何配置交换机的端口、VLAN和链路聚合等功能，使其适应组网需求。
⑶配置路由器：指导如何在路由器上配置静态路由、动态路由和NAT等功能，实现网络互连和数据转发。
⒌附件本文档附带以下附件供参考：- 交换机配置示例：包括端口配置范例和VLAN配置示例。
- 路由器配置示例：包括静态路由配置示例和NAT配置示例。
⒍法律名词及注释以下是本文档中可能涉及的法律名词及其简要注释：- MAC地质：Media Access Control Address，用于标识网络设备的唯一物理地质。
- VLAN：Virtual LAN，虚拟局域网的缩写，通过逻辑上的分割将不同的网络设备划分到不同的虚拟网络中。
- NAT：Network Address Translation，网络地质转换的缩写，用于将私有IP地质转换为公共IP地质，实现内部网络与外部网络的通信。
常用网络拓扑图图标之欧阳文创编
常用网络拓扑图图标1．交换机类图标2．路由器类图标3．无线网络设备类图标4．网络安全设备类图标5．服务器类图标6．PC 机与笔记本类图标7．用户/办公设备类图标8．建筑环境类图标9．网络/线路类图标 10．其他接入交换机核心交换机模块化汇聚交换机固化汇聚交换机三层堆叠交换机 二层堆叠交换机高端路由器中低端路由器VOICE 多业务路由器SOHO 多业务路由器IPv6多业务路由器单路AP 双路AP 室外天线 天线网桥-01天线网桥-02天线交换机天线网卡-01天线网卡-02笔记本+天线网卡防火墙-01 防火墙-02 IDS 入侵检测系统IPS 入侵检测系统 VPN 网关 VPN 客户端软件USB Key 加密锁 加密隧道-01 加密隧道-02通用服务器-03SMP 服务器TMS 服务器LIMP 服务器Strar View 服务器认证客户端服务器群-01服务器群-02通用服务器-01 通用服务器-02Web 服务器 数据库服务器 视频服务器 文件服务器 打印服务器 CA 服务器 SAM 服务器 SAS 服务器 台式机笔记本-01笔记本-02 液晶显示器 电视机PDA手机用户-男 用户-女用户群 办公 会议 黑客-01 黑客-02 黑客-03打印机多功能一体机 电话可视电话IP 电话制造业商业中心 小区 企业 住宅 办公楼 酒店-01 酒店-02 教育-01 教育-02 金融 政府医疗公检法邮政证书Modem 池RACK 实验台网管/远程管理磁盘阵列磁带库空磁盘钥匙Modem 网络基地 闪电曲线台式机1笔记本1台式机2笔记本1。
路由交换网络拓扑图
《计算机网络》实验报告路由交换计算机网络实验报告———路由交换综合实验实验目的掌握使用Boson模拟器的方法，学会绘制网络拓扑图，并进行设备配置练习。
熟练运用IP地址的分类及子网的划分。
灵活掌握CISCO路由器和交换机的配置方法实验原理（1）路由器基础配置a）命令状态1）router>路由器处于普通用户命令状态。
这时用户可以看到路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。
2）router#在router>提示符下键入enable路由器进入超级用户命令状态router#，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。
3）router(config)#在router#提示符下键入configure terminal,出现提示符router(config)#，此时路由器处于全局设置状态，这时可以设置路由器的全局参数。
4）router(config-if)#；router(config-line)#;router(config-router)#….路由器处于局部设置的状态，这时可以设置路由器某个局部的参数。
5）设置对话状态这是一台新路由器开机时自动进入的状态，在特权命令状态使用SETUP命令也可以进入此状态，这时可以通过对话方式对路由器进行设置。
b）常用命令进入特权命令状态enable 全局设置状态config terminal退出全局设置状态end 退出局部设置状态exit显示路由信息show ip route 激活端口no shutdown端口设置interface type slot/number 设置路由器名hostname name实验步骤及原程程序设计思路：先划分网段后将产生的新的ip地址分配给路由器，为每一台pc机设置ip。
对路由器进行基础配置，并为其配置动态路由。
为各pc机设置网关。
检测各pc机是否能够全局通信，根据要求对pc6、pc7放在vlan 2下，pc3放在vlan 3下以满足实验要求。
