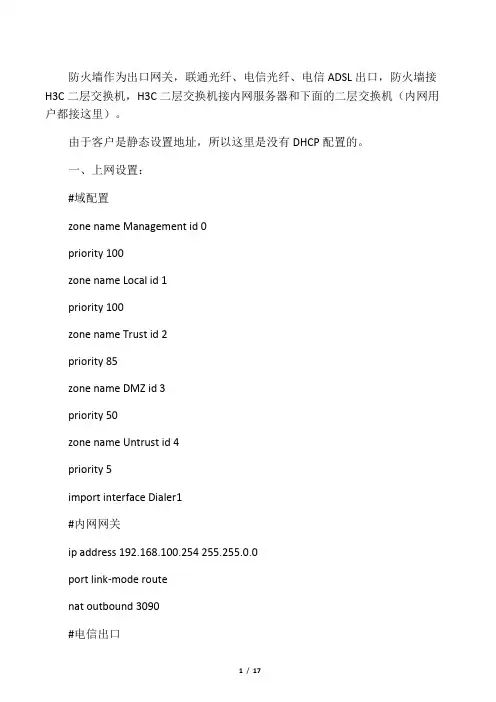

防火墙作为出口网关，联通光纤、电信光纤、电信ADSL出口，防火墙接H3C二层交换机，H3C二层交换机接内网服务器和下面的二层交换机（内网用户都接这里）。

由于客户是静态设置地址，所以这里是没有DHCP配置的。

一、上网设置：#域配置zone name Management id 0priority 100zone name Local id 1priority 100zone name Trust id 2priority 85zone name DMZ id 3priority 50zone name Untrust id 4priority 5import interface Dialer1#内网网关ip address 192.168.100.254 255.255.0.0port link-mode routenat outbound 3090#电信出口port link-mode routeip address 219.137.182.2xx 255.255.255.248nat outbound 2000 address-group 1#联通出口port link-mode routeip address 218.107.10.xx 255.255.255.248nat outbound 2000 address-group 2#PPPOE电信ADSLport link-mode routepppoe-client dial-bundle-number 1#设定拨号访问组的拨号控制列表dialer-rule 1 ip permit#PPPOE配置interface Dialer1nat outbound 2000link-protocol pppppp chap userppp chap password cipher$c$3$cft8cT2sYcO4XYUDKRgfw0R0HOSTSDh69HbN KCf9IdG。

H3C包过滤防火墙典型配置举例

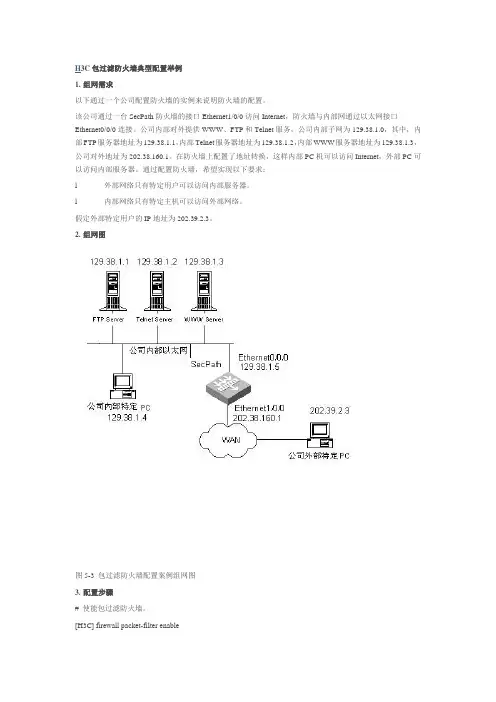

H3C包过滤防火墙典型配置举例1.组网需求以下通过一个公司配置防火墙的实例来说明防火墙的配置。

该公司通过一台SecPath防火墙的接口Ethernet1/0/0访问Internet，防火墙与内部网通过以太网接口Ethernet0/0/0连接。

公司内部对外提供WWW、FTP和Telnet服务，公司内部子网为129.38.1.0，其中，内部FTP服务器地址为129.38.1.1，内部Telnet服务器地址为129.38.1.2，内部WWW服务器地址为129.38.1.3，公司对外地址为202.38.160.1。

在防火墙上配置了地址转换，这样内部PC机可以访问Internet，外部PC可以访问内部服务器。

通过配置防火墙，希望实现以下要求：l 外部网络只有特定用户可以访问内部服务器。

l 内部网络只有特定主机可以访问外部网络。

假定外部特定用户的IP地址为202.39.2.3。

2.组网图图5-3 包过滤防火墙配置案例组网图3.配置步骤# 使能包过滤防火墙。

[H3C] firewall packet-filter enable# 设置防火墙缺省过滤方式为允许包通过。

[H3C] firewall packet-filter default permit# 创建访问控制列表3001。

[H3C] acl number 3001# 配置规则允许特定主机访问外部网，允许内部服务器访问外部网。

[H3C-acl-adv-3001] rule permit ip source 129.38.1.4 0[H3C-acl-adv-3001] rule permit ip source 129.38.1.1 0[H3C-acl-adv-3001] rule permit ip source 129.38.1.2 0[H3C-acl-adv-3001] rule permit ip source 129.38.1.3 0[H3C-acl-adv-3001] rule deny ip# 创建访问控制列表3002。

H3C防火墙配置说明

OSPF路由器建立邻居关系时，在发送的报文中会携带配置好的口令，接收报文时进行密码验证，只有通过验证的报文才能接收，否则将不会接收报文，不能正常建立邻居。

要配置OSPF报文验证，同一个区域的所有路由器上都需要配置区域验证模式，且配置的验证模式必须相同，同一个网段内的路由器需要配置相同的接口验证模式和口令。

表1-29 配置OSPF验证?提高IS-IS网络的安全性在安全性要求较高的网络中，可以通过配置IS-IS验证来提高IS-IS网络的安全性。

IS-IS验证特性分为邻居关系的验证和区域或路由域的验证。

配置准备在配置IS-IS验证功能之前，需完成以下任务：配置接口的网络层地址，使相邻节点网络层可达使能IS-IS功能配置邻居关系验证配置邻居关系验证后，验证密码将会按照设定的方式封装到Hello报文中，并对接收到的Hello报文进行验证密码的检查，通过检查才会形成邻居关系，否则将不会形成邻居关系，用以确认邻居的正确性和有效性，防止与无法信任的路由器形成邻居。

两台路由器要形成邻居关系必须配置相同的验证方式和验证密码。

表1-37 配置邻居关系验证操作命令说明进入系统视图system-view-进入接口视图interface interface-type interface-number-配置邻居关系验证方式和验证密码isis authentication-mode{ md5 | simple}[ cipher ] password [ level-1 | level-2 ] [ ip | osi ]必选缺省情况下，接口没有配置邻居关系验证，既不会验证收到的Hello报文，也不会把验证密码插入到Hello报文中参数level-1和level-2的支持情况和产品相关，具体请以设备的实际情况为准?必须先使用isis enable命令使能该接口才能进行参数level-1和level-2的配置。

H3C SecPath防火墙GRE+IPSEC+OSPF典型配置举例

# //由于2630要与SecPath1与SecPath2都建立GRE连接，所以需要建立两个ike协商
ike peer 1 //ike对等体的名字为1
exchange-mode aggressive
pre-shared-key 1 //配置身份验证字为1
id-type name //使用name方式作为ike协商的ID类型
interface Aux0
async mode flow
link-protocol ppp
#
interface Dialer1 //创建一个共享式拨号接口1
link-protocol ppp //拨号接口封装的链路层协议为PPP
mtu 1450
ip address ppp-negotiate //拨号接口的地址采用PPP协商方式得到
ip address4.1.1.3 255.255.255.0
source 192.168.0.3
destination 192.168.0.1
ospf cost 100
#
interface Tunnel1
ip address5.1.1.3 255.255.255.0
source 192.168.0.3
也可以在virtual-ethernet上配置，此配置是配置pppoe会话，一个拨号接口对应创建一个pppoe会话
#
interface Tunnel0
ip address6.1.1.3 255.255.255.0
source 192.168.0.4
destination 192.168.0.1
ospf cost 100
dialer user test //配置呼叫对端的用户

H3C防火墙系列配置

ICMP测试1. 介绍HWPing ICMP测试和ping测试一样，是使用ICMP协议来测试数据包在本端和指定的目的端之间的往返时间。

2. ICMP测试配置步骤说明：要想成功创建并启动一个ICMP echo功能的测试操作。

必须执行以下步骤1，2，3，6，其它步骤为可选项。

# 使能HWPing客户端。

[H3C] hwping-agent enable# 步骤1：创建一个HWPing测试组。

在本例中指定的管理员名字为administrator，测试操作标签为icmp。

[H3C] hwping administrator icmp# 步骤2：配置测试的类型为ICMP。

[H3C-hwping-administrator-icmp] test-type icmp# 步骤3：配置目的IP地址为169.254.10.2。

[H3C-hwping-administrator-icmp] destination-ip 169.254.10.2# 步骤4：配置一次测试中进行探测的次数。

[H3C-hwping-administrator-icmp] count 10# 步骤5：配置超时时间。

[H3C-hwping-administrator-icmp] timeout 3# 步骤6：启动测试操作。

[H3C-hwping-administrator-icmp] test-enable# 步骤7：查看测试结果。

[H3C-hwping-administrator-icmp] display hwping results administrator icmp[H3C-hwping-administrator-icmp] display hwping history administrator icmpDHCP测试1. 介绍HWPing DHCP测试用来测试从DHCP服务器分配到IP地址所需的时间。

2. DHCP测试配置步骤说明：要想成功创建并启动一个DHCP类型的测试。

H3C SecPath防火墙系列产品混合模式的典型配置

H3C SecPath防火墙系列产品混合模式的典型配置
一、组网需求：
组网图中需要三台PC, PC1和PC4在Trust区域；PC2处于DMZ区域，其IP地址与PC1和PC4在同一网段，PC3位于Untrust区域，为外部网络。

G0/0接口和G1/0接口属于同一个桥组Bridge1。

对于访问控制有如下要求：
在防火墙G0/1接口上配置NAT，使Trust区域与DMZ区域通过地址转换才能访问Untrust区域；
通过NAT Server使DMZ区域对Untrust区域提供WWW服务；
在G1/0接口绑定ASPF策略并配合包过滤，使得Trust区域用户可以访问DMZ区域设备；但DMZ区域不能访问Trust区域；
在G0/0接口上绑定基于MAC地址的访问控制列表禁止PC4访问其他任何区域。

二、组网图：
支持混合模式的产品型号有：Secpath F1000-A/F1000-S/F100-E/F100-A；版本要求Comware software, Version 3.40, ESS 1622及以后。

四、配置关键点：
1、每一个桥组都是独立的，报文不可能在分属不同桥组的端口之间
传输。

换句话说，从一个桥组端口接收到的报文，只能从相同桥
组的其他端口发送出去。

防火墙上的一个接口不能同时加入两个
或两个以上的桥组。

2、要实现不同桥组之间或二层接口和三层接口之间数据转发，需要
创建桥组虚接口，并且将桥组虚接口加入到相应的区域。

H3C SecPath防火墙配置指导

目录1路由设置 ············································································································································ 1-11.1 概述 ··················································································································································· 1-11.2 配置静态路由····································································································································· 1-11.3 查看激活路由表 ································································································································· 1-21.4 静态路由典型配置举例 ······················································································································ 1-31.5 注意事项············································································································································ 1-61 路由设置•本章所指的路由器代表了一般意义下的路由器，以及运行了路由协议的三层交换机。

h3c 防火墙配置

1.路由器防火墙配置指导防火墙一方面可以阻止来自因特网的、对受保护网络的未授权访问，另一方面可以作为一个访问因特网的权限控制关口，控制内部网络用户对因特网进行Web访问或收发E-mail等。

通过合理的配置防火墙可以大大提高网络的安全性和稳定性。

防火墙配置指导防火墙的基本配置顺序如下：首先使能防火墙：1.ipv4：系统视图下输入firewall enableipv6：系统视图下输入firewall ipv6 enable然后配置acl2.acl number 2000rule 0 permit ip source 192.168.1.0 0.0.0.255rule 1 deny ip3.然后在接口上根据需要应用防火墙interface Ethernet0/1port link-mode routefirewall packet-filter2000 inboundip address 5.0.0.2 255.255.255.0基础配置举例：如前所说，在使能了防火墙后，就要按需求配置acl并应用在接口上，下面给出几个常见的需求的配置方法：1.禁止内网访问外网的某些地址用途：限制上网。

比如禁止访问100.0.0.1地址acl配置：[H3C]acl n 3000[H3C-acl-adv-3000]rule deny ip destination 100.0.0.1 0.0.0.0[H3C-acl-adv-3000]rule permit ip destination 200.0.0.0 0.0.0.255[H3C-acl-adv-3000]rule permit ip允许其它ip端口配置，在内网口入方向配置防火墙[H3C]int et0/1[H3C-Ethernet0/1]firewall packet-filter 3000 inbound备注：1）如果要禁止某个网段，则选择配置适当的掩码就可以了2）如果内网口不止一个，可以在每一个需要的内网口都配上，或者在外网口的出方向配置防火墙2.禁止外网某些地址访问内网用途：放置非法访问。

h3c防火墙怎么样设置

h3c防火墙怎么样设置h3c防火墙设置一：1、配置要求1)防火墙的e0/2接口为trust区域，ip地址是：192.168.254.1/29;2)防火墙的e1/2接口为untrust区域，ip地址是：202.111.0.1/27;3)内网服务器对外网做一对一的地址映射，192.168.254.2、192.168.254.3分别映射为202.111.0.2、202.111.0.3;4)内网服务器访问外网不做限制，外网访问内网只放通公网地址211.101.5.49访问192.168.254.2的1433端口和192.168.254.3的80端口。

2、防火墙的配置脚本如下dis cur#sysname h3cf100a#super password level 3 cipher 6aq>q57-$.i)0;4:\(i41!!!#firewall packet-filter enablefirewall packet-filter default permit#insulate#nat static inside ip 192.168.254.2 global ip 202.111.0.2 nat static inside ip 192.168.254.3 global ip 202.111.0.3 #firewall statistic system enable#radius scheme systemserver-type extended#domain system#local-user net1980password cipher ######service-type telnetlevel 2#aspf-policy 1detect h323detect sqlnetdetect rtspdetect httpdetect smtpdetect ftpdetect tcpdetect udp#object address 192.168.254.2/32 192.168.254.2 255.255.255.255object address 192.168.254.3/32 192.168.254.3 255.255.255.255#acl number 3001deion out-insiderule 1 permit tcp source 211.101.5.49 0 destination 192.168.254.2 0 destination-port eq 1433rule 2 permit tcp source 211.101.5.49 0 destination 192.168.254.3 0 destination-port eq wwwrule 1000 deny ipacl number 3002deion inside-to-outsiderule 1 permit ip source 192.168.254.2 0rule 2 permit ip source 192.168.254.3 0rule 1000 deny ip#interface aux0async mode flow#interface ethernet0/0shutdown#interface ethernet0/1shutdown#interface ethernet0/2speed 100duplex fulldeion to serverip address 192.168.254.1 255.255.255.248 firewall packet-filter 3002 inbound firewall aspf 1 outbound#interface ethernet0/3shutdown#interface ethernet1/0shutdown#interface ethernet1/1shutdown#interface ethernet1/2speed 100duplex fulldeion to internetip address 202.111.0.1 255.255.255.224 firewall packet-filter 3001 inbound firewall aspf 1 outboundnat outbound static#interface null0#firewall zone localset priority 100#firewall zone trustadd interface ethernet0/2set priority 85#firewall zone untrustadd interface ethernet1/2set priority 5#firewall zone dmzadd interface ethernet0/3set priority 50#firewall interzone local trust#firewall interzone local untrust#firewall interzone local dmz#firewall interzone trust untrust#firewall interzone trust dmz#firewall interzone dmz untrust#ip route-static 0.0.0.0 0.0.0.0 202.111.0.30 preference 60#user-interface con 0user-interface aux 0user-interface vty 0 4authentication-mode scheme#h3c防火墙设置二：1、可以找一下买给你设备的人，让他给你找人来上门服务。

H3C防火墙配置文件

1.1.1 包过滤防火墙典型配置举例该配置举例的支持情况与设备的型号有关，请以设备的实际情况为准。

1. 组网需求●某公司通过Router 的接口Serial2/0访问Internet ，Router 与内部网通过接口Ethernet1/1连接； ● 公司内部对外提供WWW 、FTP 和Telnet 服务：公司内部子网为129.1.1.0。

其中，内部FTP 服务器地址为129.1.1.1，内部Telnet 服务器地址为129.1.1.2，内部WWW 服务器地址为129.1.1.3；公司对外地址为20.1.1.1。

在Router 上配置了地址转换，这样公司内部主机可以访问Internet ，公司外部主机可以访问公司内部的服务器；● 通过配置防火墙，希望实现以下要求：外部网络只有特定用户可以访问内部服务器；内部网络只有特定主机可以访问外部网络。

● 假定外部特定用户的IP 地址为20.3.3.3。

2. 组网图图1-1 包过滤防火墙典型配置组网图 v vWAN 129.1.1.1/32129.1.1.2/32129.1.1.3/32Internal networkSpecific internal hostRouter Eth1/1129.1.1.5/24S2/020.1.1.1/1620.3.3.3/323. 配置步骤# 在Router 上启用防火墙功能。

<Router> system-view[Router] firewall enable# 创建高级访问控制列表3001。

[Router] acl number 3001# 配置规则允许特定主机访问外部网，允许内部服务器访问外部网。

[Router-acl-adv-3001] rule permit ip source 129.1.1.1 0[Router-acl-adv-3001] rule permit ip source 129.1.1.2 0[Router-acl-adv-3001] rule permit ip source 129.1.1.3 0[Router-acl-adv-3001] rule permit ip source 129.1.1.4 0# 配置规则禁止所有IP包通过。

H3C防火墙配置实例

H3C防火墙配置实例本文为大家介绍一个H3C防火墙的配置实例，配置内容包括：配置接口IP地址、配置区域、配置NAT地址转换、配置访问策略等，组网拓扑及需求如下。

1、网络拓扑图2、配置要求1）防火墙的E0/2接口为TRUST区域，ip地址是：192.168.254.1/29；2）防火墙的E1/2接口为UNTRUST区域，ip地址是：202.111.0.1/27；3）内网服务器对外网做一对一的地址映射，192.168.254.2、192.168.254.3分别映射为202.111.0.2、202.111.0.3；4）内网服务器访问外网不做限制，外网访问内网只放通公网地址211.101.5.49访问192.168.254.2的1433端口和192.168.254.3的80端口。

3、防火墙的配置脚本如下<H3CF100A>dis cur#sysname H3CF100A#super password level 3 cipher 6aQ>Q57-$.I)0;4:\(I41!!! #firewall packet-filter enablefirewall packet-filter default permit#insulate#nat static inside ip 192.168.254.2 global ip 202.111.0.2 nat static inside ip 192.168.254.3 global ip 202.111.0.3 #firewall statistic system enable#radius scheme systemserver-type extended#domain system#local-user net1980password cipher ######service-type telnetlevel 2#aspf-policy 1detect h323detect sqlnetdetect rtspdetect httpdetect smtpdetect ftpdetect tcpdetect udp#object address 192.168.254.2/32 192.168.254.2 255.255.255.255object address 192.168.254.3/32 192.168.254.3 255.255.255.255#acl number 3001description out-insiderule 1 permit tcp source 211.101.5.49 0 destination 192.168.254.2 0 destination-port eq 1433 rule 2 permit tcp source 211.101.5.49 0 destination 192.168.254.3 0 destination-port eq www rule 1000 deny ipacl number 3002description inside-to-outsiderule 1 permit ip source 192.168.254.2 0rule 2 permit ip source 192.168.254.3 0rule 1000 deny ip#interface Aux0async mode flow#interface Ethernet0/0shutdown#interface Ethernet0/1shutdown#interface Ethernet0/2speed 100duplex fulldescription to serverip address 192.168.254.1 255.255.255.248 firewall packet-filter 3002 inbound firewall aspf 1 outbound#interface Ethernet0/3shutdown#interface Ethernet1/0shutdown#interface Ethernet1/1shutdown#interface Ethernet1/2speed 100duplex fulldescription to internetip address 202.111.0.1 255.255.255.224 firewall packet-filter 3001 inbound firewall aspf 1 outboundnat outbound static#interface NULL0#firewall zone localset priority 100#firewall zone trustadd interface Ethernet0/2set priority 85#firewall zone untrustadd interface Ethernet1/2set priority 5#firewall zone DMZadd interface Ethernet0/3set priority 50#firewall interzone local trust#firewall interzone local untrust#firewall interzone local DMZ#firewall interzone trust untrust#firewall interzone trust DMZ#firewall interzone DMZ untrust#ip route-static 0.0.0.0 0.0.0.0 202.111.0.30 preference 60#user-interface con 0user-interface aux 0user-interface vty 0 4 authentication-mode scheme #return。

H3C防火墙配置实例

本文为大家介绍一个H3C防火墙的配置实例，配置内容包括：配置接口IP地址、配置区域、配置NAT地址转换、配置访问策略等，组网拓扑及需求如下。

3、防火墙的配置脚本如下<H3CF100A>dis cur#sysname H3CF100A#super password level 3 cipher 6aQ>Q57-$.I)0;4:\(I41!!!#firewall packet-filter enablefirewall packet-filter default permit#insulate#nat static inside ip 192.168.254.2 global ip 202.111.0.2nat static inside ip 192.168.254.3 global ip 202.111.0.3#firewall statistic system enable#radius scheme systemserver-type extended#domain system#local-user net1980password cipher ######service-type telnetlevel 2#aspf-policy 1detect h323detect sqlnetdetect rtspdetect httpdetect smtpdetect ftpdetect tcpdetect udp#object address 192.168.254.2/32 192.168.254.2 255.255.255.255object address 192.168.254.3/32 192.168.254.3 255.255.255.255#acl number 3001description out-insiderule 1 permit tcp source 211.101.5.49 0 destination 192.168.254.2 0 destination-port eq 1433rule 2 permit tcp source 211.101.5.49 0 destination 192.168.254.3 0 destination-port eq wwwrule 1000 deny ipacl number 3002description inside-to-outsiderule 1 permit ip source 192.168.254.2 0rule 2 permit ip source 192.168.254.3 0rule 1000 deny ip#interface Aux0async mode flow#interface Ethernet0/0shutdown#interface Ethernet0/1shutdown#interface Ethernet0/2speed 100duplex fulldescription to serverip address 192.168.254.1 255.255.255.248 firewall packet-filter 3002 inbound firewall aspf 1 outbound#interface Ethernet0/3shutdown#interface Ethernet1/0shutdown#interface Ethernet1/1shutdown#interface Ethernet1/2speed 100duplex fulldescription to internetip address 202.111.0.1 255.255.255.224 firewall packet-filter 3001 inbound firewall aspf 1 outboundnat outbound static#interface NULL0#firewall zone localset priority 100#firewall zone trustadd interface Ethernet0/2set priority 85#firewall zone untrustadd interface Ethernet1/2set priority 5#firewall zone DMZadd interface Ethernet0/3set priority 50#firewall interzone local trust#firewall interzone local untrust#firewall interzone local DMZ#firewall interzone trust untrust#firewall interzone trust DMZ#firewall interzone DMZ untrust#ip route-static 0.0.0.0 0.0.0.0 202.111.0.30 preference 60 #user-interface con 0user-interface aux 0user-interface vty 0 4authentication-mode scheme#return。

H3C防火墙配置

安全区域2.1.1 安全区域的概念安全区域（zone）是防火墙产品所引入的一个安全概念，是防火墙产品区别于路由器的主要特征。

对于路由器，各个接口所连接的网络在安全上可以视为是平等的，没有明显的内外之分，所以即使进行一定程度的安全检查，也是在接口上完成的。

这样，一个数据流单方向通过路由器时有可能需要进行两次安全规则的检查（入接口的安全检查和出接口的安全检查），以便使其符合每个接口上独立的安全定义。

而这种思路对于防火墙来说不很适合，因为防火墙所承担的责任是保护内部网络不受外部网络上非法行为的侵害，因而有着明确的内外之分。

当一个数据流通过secpath防火墙设备的时候，根据其发起方向的不同，所引起的操作是截然不同的。

由于这种安全级别上的差别，再采用在接口上检查安全策略的方式已经不适用，将造成用户在配置上的混乱。

因此，secpath防火墙提出了安全区域的概念。

一个安全区域包括一个或多个接口的组合，具有一个安全级别。

在设备内部，安全级别通过0～10 0的数字来表示，数字越大表示安全级别越高，不存在两个具有相同安全级别的区域。

只有当数据在分属于两个不同安全级别的区域（或区域包含的接口）之间流动的时候，才会激活防火墙的安全规则检查功能。

数据在属于同一个安全区域的不同接口间流动时不会引起任何检查。

2.1.2 secpath防火墙上的安全区域1. 安全区域的划分secpath防火墙上保留四个安全区域：1 非受信区（untrust）：低级的安全区域，其安全优先级为5。

2 非军事化区（dmz）：中度级别的安全区域，其安全优先级为50。

3 受信区（trust）：较高级别的安全区域，其安全优先级为85。

4 本地区域（local）：最高级别的安全区域，其安全优先级为100。

此外，如认为有必要，用户还可以自行设置新的安全区域并定义其安全优先级别。

dmz（de militarized zone，非军事化区）这一术语起源于军方，指的是介于严格的军事管制区和松散的公共区域之间的一种有着部分管制的区域。
