初中物理电与磁试题及答案
初中物理电与磁例题及详细解析
初中物理电与磁例题及详细解析【典型例题】类型一、基础知识1.电梯为居民出入很大的便利,出于安全考虑,电梯设置有超载自动报警系统,其工作原理如图所示,R1为保护电阻,R2为压敏电阻,其阻值随压力增大而减小。
下列说法正确的是()A.电磁铁是根据电磁感应原理制成的B.工作时,电磁铁的上端为S极C.超载时,电磁铁的磁性减小D.正常情况下(未超载时),K与B接触【思路点拨】解答本题首先理解题中该装置的作用,看清图中电路通断带来的一些列变化。
【答案】B【解析】A中电磁铁是根据电流的磁效应原理制成的,故A错误;B中电磁铁工作时,电流从电磁铁的下面导线流入,利用安培定则判断出电磁铁的下端为N极,上端为S极,故B正确;C中超载时,随着压力的增大,压敏电阻的阻值随着减小,电路中的电流逐渐增大,电磁铁的磁性逐渐增强,故C错误;D 中正常情况下(未超载时),衔铁被弹簧拉起,K与静触点A接触,故D错误。
【总结升华】电磁继电器的工作原理。
2.为了得出条形磁铁的磁性两端强、中间弱的特性,某同学设计了以下四个实验,其中不能达到目的的是()A.将甲实验中的条形磁铁平移靠近三颗小铁球B.将乙实验中的两根条形磁铁相互平移靠近C.将丙实验中的条形磁铁从挂有铁块的弹簧秤下向右移动D.将丁实验中放在一堆大头针上的条形磁铁提起【答案】B【解析】要想证明条形磁铁的磁性两端强、中间弱,A是可以的,因为三个球两个在两端,一个在中间;B不行,因为两根条形磁铁相互平移靠近时,两磁铁吸引并不能说明两端强,中间弱,故B不对;C是铁块向右移动时,可以通过弹簧伸长的长度确定磁性的大小,是可以的;D中将一堆大头针上的条形磁铁提起时,根据大头针被吸起时的多少可以确定磁性的大小,故也是可以的,故B不对。
【总结升华】该题是想知道条形磁体磁性分布不均匀,控制变量才有可比性。
3.(2015•烟台中考)如图所示,电磁铁P和Q通电后()A.P的右端是N极,Q的左端是S极,它们相互吸引B.P的右端是S极,Q的左端是S极,它们相互排斥C.P的右端是N极,Q的左端是N极,它们相互排斥D.P的右端是S极,Q的左端是N极,它们相互吸引【答案】B【解析】由安培定则可得螺线管P左侧为N极,右侧为S极;螺线管Q左侧为S极,右侧为N极,即两磁铁同名磁极相对,相互排斥。
初三物理电与磁试题及答案
初三物理电与磁试题及答案一、选择题(每题2分,共20分)1. 电流通过导体时,会产生磁场,这种现象称为:A. 电流的热效应B. 电流的磁效应C. 电流的化学效应D. 电流的光效应答案:B2. 奥斯特实验证明了:A. 电流的磁效应B. 磁场对电流的作用C. 磁场对电荷的作用D. 电流的热效应答案:A3. 通电导体在磁场中受到的力的作用方向与哪些因素有关?A. 电流方向B. 磁场方向C. 导体长度D. 电流方向和磁场方向答案:D4. 电磁铁的磁性强弱与下列哪个因素无关?A. 电流大小B. 线圈匝数C. 铁芯有无D. 导体材料答案:D5. 电动机的工作原理是:A. 电磁感应B. 电流的磁效应C. 电流的热效应D. 电流的化学效应答案:A6. 直流电动机的换向器的作用是:A. 改变电流大小B. 改变电流方向C. 改变磁场强度D. 改变磁场方向答案:B7. 电磁感应现象是下列哪位科学家发现的?A. 牛顿B. 法拉第C. 欧姆D. 安培答案:B8. 发电机的工作原理是:A. 电流的磁效应B. 电流的热效应C. 电流的化学效应D. 电磁感应答案:D9. 根据右手定则,当导体切割磁力线时,导体中产生的感应电流方向与:A. 导体运动方向相同B. 导体运动方向相反C. 磁场方向相同D. 磁场方向相反答案:B10. 通电导体在磁场中受到的力的大小与下列哪个因素无关?A. 电流大小B. 磁场强度C. 导体长度D. 导体材料答案:D二、填空题(每空1分,共10分)11. 电流的磁效应最早是由________发现的。
答案:奥斯特12. 通电导体在磁场中受到的力的大小与电流大小、磁场强度以及导体长度有关,其关系可以用公式________表示。
答案:F = BIL13. 电磁铁的磁性强弱与电流大小、线圈匝数以及有无铁芯有关,其中电流越大,线圈匝数越多,铁芯存在时,电磁铁的磁性越________。
答案:强14. 电动机是将________能转化为机械能的设备。
初三物理电与磁测试题及答案
初三物理电与磁测试题及答案一、选择题1.关于电磁现象,下列说法正确的是()A. 通电导线周围一定存在磁场B. 磁场是由疏密不同的磁感线组成的C. 改变电流大小,可以改变电动机转动的方向D. 任何导体在磁场中运动时,都能产生感应电流【答案】 A【解析】【解答】解:A、据奥斯特实验可知,通电导线周围一定存在磁场,故A正确;B、磁场是看不到的物质,而磁感线是为描述磁场分布而引入的,磁感线实际上是不存在的,故B错误;C、改变电流的方向可以改变线圈受力的方向,即可以改变电动机转动的方向;而改变电流大小,并不能改变电动机转动的方向,故C错误;D、导体在磁场中如果沿磁场方向运动是不会产生感应电流的,且选项没说明电路是否闭合,故D错误.故选A.【分析】(1)奥斯特实验说明了通电导线周围存在着磁场;(2)磁体周围存在磁场,为了描述磁场的分布物理学上引入了磁感线,实际上磁感线是不存在的;(3)改变电流的方向可以改变线圈受力的方向;(4)产生感应电流的条件:闭合回路中的导体切割磁感线.2.如图所示的四个装置,关于它们的说法正确的是()A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源,即电磁感应现象,此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,是发电机的工作原理,A不符合题意;B、该图为奥斯特实验,说明通电导线周围存在着磁场,可用来演示电流的磁效应,B不符合题意;C、该图中有电源,即闭合开关后,磁场中的金属棒就会在磁场中运动,即说明通电直导线在磁场中受到力,C符合题意;D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关,D不符合题意;故答案为:C。
【分析】探究通电导体在磁场中受力的作用的装置中,有电源,磁体、导线等,当导线中电流相等时,可以探究电磁铁的磁性和线圈匝数的关系.3.电磁炮是一种先进的动能杀伤武器,它是利用磁场对通电导体作用的原理,对金属炮弹进行加速,具有速度快、命中率高等待点。
初中物理《电与磁》练习题(附答案)
初中物理《电与磁》练习题(附答案)1、磁现象【知识积累】(1)磁性:物体具有吸引铁、钴、镍等物质的性质。
我们就说物体具有磁性。
(2)磁体:具有磁性的物体叫做磁体。
磁体分为条形磁体、蹄形磁体、针形磁体。
(3)磁极:磁体上磁性最强的部分叫做磁极。
能够自由转动的磁体,静止时总是一个磁极指南,一个磁极指北,指南的那个磁极叫做南极(S极),指北的那个磁极叫做北极(N极)。
(4)磁极间的相互作用:同名磁极互相排斥,异名磁极互相吸引。
(5)磁化:①概念:一些物体在磁体或电流的作用下会获得磁性,这种现象叫做磁化。
②特点:被磁化后,磁体的相对端出现异名磁极。
③磁化的利与弊:应用:磁卡、磁盘、磁带等利用它上面的磁性物质可以储存声音、图像和文字信息等,钢针被磁化后,可以用来制作指南针。
危害:机械手表被磁化后,走时不准;彩色电视机显像管被磁化后,色彩失真等。
【典型习题】【练习1】实验表明,磁体能吸引1元硬币,对这一现象解释正确的是()A.硬币一定是铁做的,因为磁体能吸引铁B.硬币一定是铝做的,因为磁体能吸引铝C.磁体的磁性越强,能吸引的物质种类越多D.硬币中含有磁性材料,磁化后被吸引【练习2】下列物体中,能被磁铁吸引的是()A.粉笔B.塑料尺C.大头针D.橡皮擦【练习3】一条形磁铁不慎从中间断为两段,则两段的磁性()A.两段都没有磁性B.一段只有N极,一段只有S极C.每段都有N、S极D.以上三种情况都有可能2、判断物体是否具有磁性的方法【知识积累】方法:(1)根据吸铁性判断:能吸引铁、钴、镍等物质的物体具有磁性。
(2)根据指向性判断:能自由转动的物体静止时总是指南北方向,则该物体具有磁性。
(3)根据磁极间的相互作用规律判断:若该物体的一端与小磁针相互排斥,则它一定有磁性;若与小磁针的两级均表现为相互吸引,或根本没有作用,则它没有磁性。
(4)根据磁体的磁性强弱分布判断:若有A、B两根外形完全相同的钢棒,已知一根有磁性,另一根没有磁性,区分方法为:将A的一端从B的左端向右端滑动,若在滑动过程中发现吸引力的大小不变,说明A有磁性;若发现吸引力先变小再变大,说明B有磁性。
初三物理电生磁试题答案及解析
初三物理电生磁试题答案及解析1.如图所示,小磁针的指向正确的是【答案】C【解析】A.由右手螺旋定则可得,螺线管左侧为N极,因外部磁感线由N极指向S极,故小磁针所在位置磁场向左,小磁针N极应指向左,故A错误,不符合题意;B.由右手螺旋定则可得,螺线管左侧为N极,外部磁感线由N极指向S极,故小磁针所在位置磁感线向右,小磁针N极向右,故B错误,不符合题意;C.由右手螺旋定则可得,螺线管左侧为N极,外部磁感线由N极指向S极,故小磁针所在位置磁感线向右,小磁针N极向右,故C正确,符合题意;D.由右手螺旋定则可得,螺线管左侧为N极,外部磁感线由N极指向S极,故小磁针所在位置磁感线向右,小磁针N极应向右,故D错误,不符合题意.【考点】右手螺旋定则2.(4分)根据图中通电螺旋管的N极,请标出磁感线的方向和小磁针的N极,并在括号内标出电源的正、负极。
【答案】【解析】磁体周围的磁感线是由N极出来,回到S极;磁感线上某点的切线方向表示该点的磁场方向;用右手握住螺线管,四指弯向电流的方向,大拇指所指的那端即为螺线管的N极;电源外部的电流方向是由正极出来回到负极。
综上所述,磁感线的方向、小磁针的N极及电源的正、负极见上图。
【考点】磁感线;安培定则;电流方向3.下列说法中正确的是A.奥斯特实验表明,通电导线周围存在磁场B.电动机把机械能转化为电能C.在电磁感应现象中,电能转化为机械能D.闭合电路的一部分导体在磁场中运动时,导体中就一定会产生感应电流【答案】A【解析】奥斯特实验的内容是:当把小磁针平行放在通电直导线的下方时,小磁针会发生偏转,表明通电导线周围存在磁场;电动机把电能转化为机械能;在电磁感应现象中,机械能转化为电能;闭合电路的一部分导体在磁场中切割磁感线时,导体中才会产生感应电流。
故选A【考点】奥斯特实验;磁场对电流的作用;电磁感应4.根据图中通电螺线管的N极,请标出磁感线方向、小磁针的N极,并在括号内标出电源的正、负极。

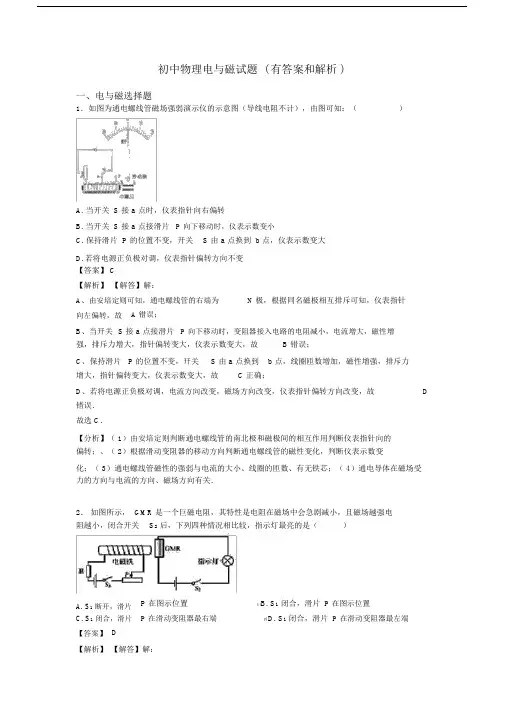

初中物理电与磁试题(有答案和解析).docx
初中物理电与磁试题 ( 有答案和解析 )一、电与磁选择题1.如图为通电螺线管磁场强弱演示仪的示意图(导线电阻不计),由图可知:()A. 当开关 S 接 a 点时,仪表指针向右偏转B. 当开关 S 接 a 点接滑片P 向下移动时,仪表示数变小C. 保持滑片P 的位置不变,开关S 由 a 点换到 b 点,仪表示数变大D.若将电源正负极对调,仪表指针偏转方向不变【答案】 C【解析】【解答】解:A、由安培定则可知,通电螺线管的右端为N 极,根据同名磁极相互排斥可知,仪表指针向左偏转,故 A 错误;B、当开关S 接 a 点接滑片P 向下移动时,变阻器接入电路的电阻减小,电流增大,磁性增强,排斥力增大,指针偏转变大,仪表示数变大,故 B 错误;C、保持滑片P 的位置不变,开关S 由 a 点换到 b 点,线圈匝数增加,磁性增强,排斥力增大,指针偏转变大,仪表示数变大,故 C 正确;D、若将电源正负极对调,电流方向改变,磁场方向改变,仪表指针偏转方向改变,故D 错误.故选 C.【分析】( 1)由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转;、( 2)根据滑动变阻器的移动方向判断通电螺线管的磁性变化,判断仪表示数变化;( 3)通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯;( 4)通电导体在磁场受力的方向与电流的方向、磁场方向有关.2.如图所示, GMR 是一个巨磁电阻,其特性是电阻在磁场中会急剧减小,且磁场越强电阻越小,闭合开关S2后,下列四种情况相比较,指示灯最亮的是()A. S1断开,滑片C. S1闭合,滑片P 在图示位置P 在滑动变阻器最右端B. S1闭合,滑片P 在图示位置D. S1闭合,滑片P 在滑动变阻器最左端【答案】D【解析】【解答】解:A、 S1断开时,电磁铁无磁性,由题意可知GMR 的电阻最大,由I= 可知,右侧电路中电流最小,由 P=I2R 可知,指示灯的实际功率最小,指示灯最暗,故 A 错误;BCD、闭合 S1时, GMR 所处的位置由无磁场变为有磁场,GMR 的阻值减小;当滑片P 在滑动变阻器最左端时,左侧电路的电阻最小,由I=可知,左侧电路中的电流最大,电磁铁磁性最强,则GMR 的电阻最小,右侧电路中电流最大,由P=I2 R 可知,指示灯的实际功率最大,指示灯最亮,故BC错误, D 正确.故选 D.【分析】闭合 S2时,指示灯与 GMR 串联,电压表测 GMR 两端的电压,闭合 S1时,电磁铁有磁性,根据 GMR 与磁性之间的关系判断其阻值的变化,根据欧姆定律可知电路中电流的变化,利用 P=I2R 可知指示灯功率的变化,进一步判断亮暗的变化.3.有一小磁针静止在通电螺线管上方,如图所示,则通电螺线管()A. 左侧为 N 极, a 端为正极B. 左侧为 S 极, a 端为正极C. 左侧为 N 极, b 端为正极D左.侧为 S 极, b 端为正极【答案】C【解析】【解答】解:由于小磁针静止时,其左端为S 极,右端为N 极,根据磁极间的作用规律可知,螺线管的右端为S极,左端为N 极。
新人教版初中九年级物理下册第二十章《电与磁》测试(有答案解析)
一、选择题1.如图所示是实验室电流表的内部结构图,处在磁场中的线圈有电流通过时,线圈会带动指针一起偏转。
下列四幅图中与此电流表工作原理相同的是( )A.B.C.D.2.POS刷卡机的广泛应用给人们的生活带来了便利。
POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示),在使用时,将带有磁条的信用卡在PS机指定位置刷一下,检测头的线圈中就会产生变化的电流,POS机便可读出磁条上的信息下图中能反映POS刷卡机读出信息原理的是( )A.B.C.D.3.如图所示,条形磁铁置于水平面上,电磁铁与其在同一水平面上,右端固定并保持水平,当电路中滑动变阻器滑片P逐渐向右移动时,条形磁铁仍保持静止,在此过程中条形磁铁受到的摩擦力的方向和大小是A.方向向左,逐渐增大B.方向向左,逐渐减小C.方向向右,逐渐增大D.方向向右,逐渐减小4.如图是有关电与磁实验的装置图,其中用来研究电磁感应现象的是A.B.C.D.5.研究物理问题的常见方法有:控制变量法、等效替代法、转换法、模型法、比较法、归纳法、类比法和实验+推理等,下列研究方法判断正确的是A.在研究磁场时,引入磁感线对磁场进行形象的描述,采用了归纳法B.在研究合力与分力的关系时,采用了控制变量法C.在探究阻力对物体运动的影响时,推理出物体不受阻力时将以恒定不变的速度永远运动下去,采用了实验+推理的方法D.在探究电流的热效应与电阻的关系时,用密闭容器中质量相等的空气的温度变化来比较不同电阻丝产生的热量,采用了模型法6.如图所示,下列有关电磁学的知识,说法正确的是()A.甲图中,说明电磁铁的磁性强弱与电流大小有关B.乙图中,闭合开关,滑片向右侧滑动时,弹簧测力计的示数变小C.丙图中,电动机运用了此原理,电动机将电能转化为机械能D.丁图中,此实验是由奥斯特发现的电磁感应现象7.物理学史上,很多杰出的科学家发现了很多重要的物理现象或规律,对于下列物理现象或规律的理解错误的是A.欧姆定律——欧姆发现“导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比”B.电流的磁效应——奥斯特通过实验证实“电流的周围存在着磁场”C.电磁感应现象——法拉第通过实验发现“闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流”D.焦耳定律——焦耳通过大量实验发现“电流通过导体产生的热量跟电流成反比,跟导体的电阻成正比,跟通电时间成正比”8.梳过头发的塑料梳子可“粘”起碎纸屑,下列现象中“粘”的原因与其相同的是()A.电风扇叶片容易“粘”灰尘B.黑板擦“粘”在磁性黑板上C.塑料吸盘“粘”在光滑的瓷砖上D.两个铅块削平挤压后“粘”在一起9.如图所示,通电螺线管周围小磁针静止时,小磁针N极指向正确的是A.a、b、c B.a、b、d C.a、c、d D.b、c、d10.如图所示为条形磁铁和电磁铁,虚线表示磁感线,则甲、乙、丙、丁的极性依次是()A.N、N、S、NB.S、N、S、SC.S、S、N、ND.N、S、N、N11.“悬空的磁环”实验中,若所用的磁环都一样,中间的塑料管是光滑的.当甲、乙两个磁环处于静止状态时,它们之间的距离为h1,如图所示.再往乙的正上方套入丙磁环,当丙悬空并静止后,甲、乙之间的距离变为h2,乙、丙之间的距离为h3.已知磁环间的斥力随它们距离的减小而增大,则h1、h2、h3之间的大小关系满足()A.h1>h2h2>h3B.h1>h2h2<h3C.h1<h2h2=h3D.h1<h2h2<h312.小明同学设计了如图所示的电路探究“电磁铁的磁性强弱与什么因素有关”的实验。
中考物理电与磁测试题(含答案)
中考物理电与磁测试题(含答案)一、选择题1.如图中的a表示垂直于纸面的一根导线,它是闭合回路的一部分.它在下图所示各磁场中水平运动时,哪种情况不会产生感应电流()A. B. C. D.【答案】B【解析】【解答】解:磁极间的磁感线是从N极指向S极,由图可知,ACD中的导体运动时都会切割磁感线,所以会产生感应电流;只有B没有切割磁感线,所以不会产生感应电流;故选B.【分析】能否产生感应电流,就要看图示的情景能否满足①闭合电路;②导体切割磁感线运动这两个条件.2.如图所示四个实验中,能说明电动机工作原理的是()A.B.C.D.【答案】 D【解析】【解答】解:电动机的工作原理是:通电导体在磁场中受到力的作用;A、该装置是奥斯特实验,表明通电导线周围有磁场,A不符合题意;B、该装置没有电源,是发电机原理图,其原理是电磁感应现象,B不符合题意;C、该装置是研究电磁铁磁性强弱的实验装置,是电流的磁效应,C不符合题意;D、该装置有电源,是电动机原理图,表明通电的导体在磁场中受力的作用,D符合题意。
故答案为:D。
【分析】磁场对电流的作用:通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.3.首先发现电流磁效应的科学家是()A. 麦克斯韦B. 赫兹C. 奥斯特D. 法拉第【答案】 C【解析】【分析】导体中有电流通过时,在导体周围就会产生磁场,磁场方向与电流方向有关.【解答】1820年,奥斯特意外地发现载流导线的电流会作用于磁针,使磁针改变方向,也就是通电导体周围产生磁场.故选C.【点评】多了解物理学史对培养我们学习物理的兴趣是有帮助的,所以考试中也时有涉及,在学习中应注意.4.关于磁场和磁感线,以下说法错误的是()A. 磁体周围存在着磁感线B. 磁体之间的相互作用是通过磁场产生的C. 磁体外部的磁感线都是从磁体的N极出发,回到S极的D. 磁场中,小磁针静止时北极所指的方向为该点磁场的方向【答案】 A【解析】【解答】解:A、磁感线是为了描述磁场而引入的一种假想的线,磁感线不是真实存在的,A错误,符合题意;B、磁极间的相互作用是通过磁场发生的,B不符合题意;C、磁体外部的磁感线是从它的北极出来,回到它的南极,C不符合题意;D、磁场中的小磁针静止时,北极所指的方向跟该点的磁场方向一致,为该点的磁场方向,D不符合题意;故答案为:A。
【物理】九年级物理电与磁题20套(带答案)及解析
【物理】九年级物理电与磁题20套(带答案)及解析一、电与磁选择题1.如图所示,下列描述正确的是()A. 甲图:利用灵敏电流计可以准确测量电流值B. 乙图:同名磁极相互吸引C. 丙图:比较两次实验得出压力的作用效果与受力面积的关系D. 丁图:用吸管像两乒乓球中间吹气,乒乓球靠拢【答案】D【解析】【解答】解:A、甲图灵敏电流计没有刻度值,利用灵敏电流计可以大致反映电流的大小,故A错误;B、图中是两个N极相互靠近,利用同名磁极相互排斥,故B错误;C、丙图压力和受力面积都不同,不能比较两次实验得出压力的作用效果与受力面积的关系,故C错误;D、用吸管像两乒乓球中间吹气,中间空气流速大,压强小,两边流速小,压强大,压着乒乓球向中间靠拢,故D正确.故选D.【分析】(1)利用灵敏电流计可以大致反映感应电流的大小;(2)同名磁极相互排斥;(3)压力的作用效果与压力大小和受力面积有关;(4)流速越大的地方,压强越小.2.如图是“水位自动报警器”电路图,容器中装有盐水,和分别是“2.5V,0.3A”和“2.5V,0.5A”的灯泡,下列说法不正确的是()A. 液面上升到与金属块B接触时,电磁铁工作,说明盐水是导体B. 液面上升,金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃,则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触,电磁铁、U1、金属块A、金属块B构成了闭合回路,电磁铁工作,说明盐水可以允许电流通过,盐水是导体,A不符合题意;B.盐水密度不变,由公式p=ρgh知,当液面上升,盐水深度增加时,金属块A受到的液体压强变大,B不符合题意;C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意;D、由图知,如果将电铃接在M点,电铃与两只灯泡都是串联,所以无论水位是否达到警戒线,电铃能发生,D错误,符合题意.故答案为:D【分析】在液体密度一定时,液体压强随深度的增加而增大;利用公式W=UIt得到电流做的功;串联电路用电器工作过程中互相影响,并联电路用电器工作过程中互不影响.3.如图所示的四个装置,关于它们的说法正确的是()A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源,即电磁感应现象,此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,是发电机的工作原理,A不符合题意;B、该图为奥斯特实验,说明通电导线周围存在着磁场,可用来演示电流的磁效应,B不符合题意;C、该图中有电源,即闭合开关后,磁场中的金属棒就会在磁场中运动,即说明通电直导线在磁场中受到力,C符合题意;D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关,D不符合题意;故答案为:C。
初三物理电与磁题20套(带答案)及解析
初三物理电与磁题20套(带答案)及解析一、电与磁选择题1.以下是对电与磁部分四幅图的分析,其中错误的是()A. 如图装置闭合电路后磁针会偏转,说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验,说明通电导体周围存在磁场(即电流能产生磁场),A不符合题意。
B、如图装置,开关闭合后导体会在磁场中运动,说明通电导线在磁场中受到力的作用,B 不符合题意。
C、图中无电源,闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中有感应电流产生,电流计的指针发生偏转,根据这个原理可制成发电机,C不符合题意。
D、动圈式话筒是根据电磁感应原理工作的,D错误,符合题意。
故答案为:D。
【分析】在电和磁这一部分中,学到了很多电学设备,每个设备的制成原理是经常考查的知识点.一般来说,有电磁铁的仪器是电流的磁效应原理,发电机和动圈式话筒是电磁感应现象原理,电动机和扬声器是通电导体在磁场中受力原理.2.下列作图中,错误的是()A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解:A、反向延长得出力F1的作用线,从支点作作用线的垂线,得垂足,支点到垂足的距离为动力臂L1,如图所示,故A错.B、静止在斜面上的物体受到重力(竖直向下)、支持力(垂直斜面向上)和摩擦力(沿斜面向上)的作用,三力的作用点画在物体的重心,故B正确;C、物体成的像为虚像,用虚线画出,物像关于平面镜对称,故C正确;D、在磁体外部,磁感线从N极出,回到S极,故D正确.故选A.【分析】(1)根据力臂的画法进行分析,力臂是支点到力作用线的垂线段;(2)静止在斜面上的物体受到重力、支持力和摩擦力的作用;(3)平面镜成像的特点:物体成的像为虚像,物像关于平面镜对称;(4)在磁体外部,磁感线从N极出,回到S极.本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向,属于基础题目.3.如图所示,导体棒ab向右运动,下列操作能使导体棒向左运动的是()A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解:通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关;A、将磁体的磁极对调,磁场方向与原来相反,则导体棒的受力方向与原来相反,能使导体棒向左运动,故A正确;B、取走一节干电池,减小电源电压,减小电路中的电流,会改变受力大小,但不会改变运动方向,故B错误;C、将导体棒a、b端对调,不能改变导体中的电流方向,不能改变受力方向,故C错误;D、将滑动变阻器的滑片P向左移动,电路的电阻减小,电路中的电流增大,会改变受力大小,但不会改变运动方向,故D错误.故选A.【分析】通电导体在磁场中受到力的作用,受力方向与磁场方向和电流方向两个因素有关:一个是磁场方向,另一个是电流方向.如果只改变一个因素,则导体受力方向改变,如果同时改变两个因素,则导体受力方向不变.改变电流大小,只能改变受力大小,不能改变受力方向.4.某同学学习磁现象后,画出了以下四幅图,其中正确的是()A.B.C.D.【答案】 C【解析】【解答】解:A、已知磁铁右端为N极,左端为S极,在磁体外部,磁感线的方向从N极指向S极,而图中是从S极指向N极,A不符合题意;B、已知两磁铁都为N极,磁感线的方向从N极指向S极,B不符合题意;C、右手握住螺线管,四指指向电流的方向,大拇指指向左端为N极,C符合题意;D、右手握住螺线管,四指指向电流的方向,大拇指指向右端为N极,D不符合题意。
中考物理电与磁测试题(含答案)
中考物理电与磁测试题(含答案)一、选择题1.下列设备中,工作原理与如图所示的实验原理相同的是()A. 电动机B. 发电机C. 电磁铁D. 电磁继电器【答案】A【解析】【解答】解:A、由图可知,电路中有电源,是电动机的工作原理图,其原理是通电导体在磁场中受到力的作用,故A符合题意.B、发电机的原理图中没有电源,发电机是根据电磁感应原理制成的,故B不符合题意;CD、电磁铁、电磁继电器都是利用电流的磁效应制成的,故CD不符合题意.故选A.【分析】图中有电源,是电动机工作原理的示意图,其原理是通电导体在磁场中受到力的作用;再结合发电机、电磁铁、电磁继电器的工作原理可解答此题.2.图展示了我国古代劳动人民的智慧成果,对其中涉及的物理知识,说法错误的是()A. 孔明灯在上升过程中,只受浮力B. 紫砂壶属于连通器C. 司南能够指南北是利用了磁体受地磁场的作用D. 正在发声的编钟在振动【答案】 A【解析】【解答】解:A、孔明灯在上升过程中,不但受到浮力而且受到重力的作用,A不符合题意;B、紫砂壶的壶嘴和壶身上端开口,底部相互连通,是利用连通器的原理,B符合题意;C、司南指示南北方向是因为受到了地磁场的作用,C符合题意;D、一切发声的物体都在振动,所以正在发声的编钟在振动,D符合题意。
故答案为:A。
【分析】物体在上升过程中,不但受到浮力而且受到重力的作用.连通器的定义是上端开口、底部相连通的容器,认清连通器的结构特点,生活中应用连通器的还有:乳牛自动喂水器、自来水的水塔和水龙头、过桥涵洞、洗手盆的回水弯等等.地磁的北极在地理位置的南极附近;而地磁的南极则在地理位置的北极附近.(地磁的南北极与地理的南北极并不重合,它们的交角称磁偏角,这是我国学者:沈括最早记述这一现象.)一切发声的物体都在振动.3.在昼夜明灯的地下停车场,驾驶员根据车位入口上方的红绿灯入停.如图是小吴设计的自动控制电路图,将光控开关(遮光时开关闭合)装在每个车位地面中央,红绿灯装在车位入口上方.当车位未停车时绿灯亮,当车位已停车时红灯亮,则图中L1、L2()A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯D. 分别是绿灯、红灯【答案】 D【解析】【解答】解:由题当车位已停车时,光控开关被遮光而闭合,由图可知,此时左侧控制电路连通,电磁继电器中的电磁铁产生磁性,吸下衔铁,L2灯泡电路被接通,所以L2为红灯;当车位未停车时,光控开关有光照而断开,电磁铁中无磁性,弹簧将衔铁拉起,L1电路接通而发光,所以L1为绿灯.故ABC错误,D正确.故选D【分析】根据光控开关的作用,分析左侧控制电路的通断,再分析两灯的工作状态即可解题.4.下列四种磁体中产生的磁场,其磁场分布与其他三种磁体的磁场分布不同的是()A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解:条形磁铁的中间没有磁性,但在两端磁性最强;地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似;通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆,越靠近通电直导线,磁性越强,磁场分布就越密.所以通电直导线磁场分布与其他三种磁体的磁场分布不同.故选C.【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较,得出答案.5.导线a是闭合电路的一部分,a在磁场中按图中v的方向运动时,能产生感应电滋的是()(a在A、B选项中与磁感线平行,在C、D选项中垂直于纸面)A. AB. BC. CD. D【答案】 D【解析】【解答】在电磁感应现象中,金属棒要切割磁感线需要两个条件:①金属棒与磁感线方向之间的夹角不能为0;②金属棒的运动方向与磁感线之间的夹角不能为0.A.导线a与磁感线的夹角为0,且运动方向与磁感线夹角为0,不能产生电流,故A不合题意;B.导线a与磁感线的夹角为0,但运动方向与磁感线夹角不为0,也不能产生电流,故B 不合题意;C.导线a与磁感线的夹角不为0,但运动方向与磁感线夹角为0,也不能产生电流,故C 不合题意;D.导线a与磁感线的夹角不为0,且运动方向与磁感线夹角不为0,能产生电流,故D符合题意。
物理电与磁测试题(含答案)
物理电与磁测试题(含答案)一、选择题1.下列关于电和磁的说法正确的()A. 最早发现电流周围存在磁场的科学家是法拉第B. 磁体外部的磁感线总是从S极出发,回到N极C. 电动机是利用电磁感应现象制成的D. 发电机是利用电磁感应现象制成的【答案】D【解析】【解答】解:A、最早发现电流周围存在磁场的科学家是奥斯特,故A错误;B、磁体外部磁感线从N极出来回到S极,故B错误;C、电动机是根据通电线圈在磁场中受力转动原理制成,故C错误;D、发电机是根据电磁感应原理制成的,故D正确;故选D【分析】根据对电与磁的基础知识、结合电与磁重要试验的理解对下面的各个选项依次判断即可2.某同学学习磁现象后,画出了以下四幅图,其中正确的是()A.B.C.D.【答案】 C【解析】【解答】解:A、已知磁铁右端为N极,左端为S极,在磁体外部,磁感线的方向从N极指向S极,而图中是从S极指向N极,A不符合题意;B、已知两磁铁都为N极,磁感线的方向从N极指向S极,B不符合题意;C、右手握住螺线管,四指指向电流的方向,大拇指指向左端为N极,C符合题意;D、右手握住螺线管,四指指向电流的方向,大拇指指向右端为N极,D不符合题意。
故答案为:C。
【分析】在磁体外部,磁感线的方向从N极指向S极.利用安培定则判断螺线管的磁极.3.如图所示的充电鞋垫,利用脚跟起落驱动磁性转子旋转,线中就会产生电流,从而能给鞋垫上的电池充电。
下图中与充电鞋垫的工作原理相同的是()A. B. C. D.【答案】 B【解析】【解答】充电鞋发电时,利用线圈在磁场中切割磁感线产生感应电流的原理,B 符合题意。
故答案为:B.【分析】当闭合电路的一部分导体切割磁感线时,导体中产生感应电流,这是电磁感应现象。
4.对下列现象的描述不合理的是()A. 甲:奥斯特实验说明通电导体周围存在磁场B. 乙:闭合开关后小磁针静止后会指向如图所示的位置C. 丙:利用这个装置可以探究“电磁感应”现象D. 丁:电流相同,电磁铁的磁性随线圈匝数增加而增强【答案】 B【解析】【解答】解:A、甲:是著名的是奥斯特实验,小磁针发针偏转说明通电导体周围有磁场,选项正确,故不符合题意;B、乙:根据安培定则,可以判断螺线管的左端是N极,右端是S极,再根据磁极间相互作用,小磁针左端为S极,右端为N极,选项错误,故符合题意;C、丙:是通电导体在磁场中受力运动的实验,这一现象叫电磁感应现象,选项正确,故不符合题意;D、丁:电流一定时,匝数越多,磁性越强,选项正确.故D不符合题意.故选B.【分析】(1)奥斯特实验第一个揭示了电和磁之间的联系,说明了电流周围存在磁场;(2)用右手握住螺线管,让四指弯向螺线管中电流的方向,则大拇指所指的那端就是螺线管的北极;(3)闭合电路的一部分导体在磁场中做切割磁感线运动时,会产生电流,这种电流叫感应电流,这一现象叫电磁感应现象;(4)电磁铁磁性强弱与线圈匝数有关.5.关于图中所示的通电螺线管,下列说法正确的是()A. 通电螺线管的右端是S极B. 只对调电源正负极,通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时,通电螺线管的磁性增强【答案】D【解析】【解答】解:A、由于电源右端为正极、左端为负极,由安培定则可知,用右手握住通电螺线管,让大拇指指向右侧,故通电螺线管的右端是N极;故A错误;B、改变电源的正负极后,螺线管中的电流方向发生了改变,通电螺线管的磁场方向发生改变,故B错误;C、通电螺线管的外部磁感线是从N极发出回到S极的,故C错误;D、滑动变阻器P向右移动时,接入电路中的电阻变小,电流变大,通电螺线管的磁性将增强.故D正确.故选D.【分析】(1)由螺线管的N、S极,据安培定则可判断出电流方向,而电流在电源外部从正极出来,回到负极,据此回答.(2)通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关,若只改变其中的一个,磁场方向发生改变;若两个因素同时改变,磁场方向不变.(3)通电螺线管的外部磁感线是从N极发出回到S极的;(4)通电螺线管磁性的强弱与电流的大小有关,电流越大,磁性越强.6.如图所示,是一种自行车前轮的结构图,行驶中,磁铁靠近传感器时磁场能使其中的带电粒子发生偏转(即相当于通电导体在磁场中受力运动),产生一种信号,信号传入速度计能测出自行车行驶的速度和里程。
初三物理电与磁试题答案及解析
初三物理电与磁试题答案及解析1.如图所示的探究实验装置中不能完成探究内容的是()【答案】B【解析】要探究电磁铁磁性强弱与电流大小的关系,应保持电磁铁的匝数一定,改变电流的大小,B选项中电路的电流不能改变,所以不能完成实验探究,如果把电路中的定值电阻改成滑动变阻器就可以了。
【考点】电与磁2.小明同学在“制作、研究电磁铁”的过程中,使用两个相同的大铁钉绕制成电磁铁进行实验,如图所示,下列说法正确的是A.若将两电磁铁上部靠近,会相互吸引B.要使电磁铁磁性增强,应将滑片P向右移动C.线圈B匝数多,所以线圈B中的电流小于线圈A中的电流D.电磁铁能吸引的大头针越多,表明它的磁性越强【答案】D【解析】两个电磁铁中线圈上的电流方向都是向右的,所以上端都是N极,靠近时会相互排斥,A错;要使电磁铁的磁性增强,应增大电路中的电流,滑片向左移动,B错;两个线圈是串联关系,电流相等,C错;电磁铁的磁性是通过它吸引大头针的多少来判断的,吸引的大头针越多,说明磁性越强,这种方法叫转换法,D对。
【考点】电磁铁3.下图是有关电与磁实验的装置图,其中能说明发电机工作原理的是【答案】A【解析】判断发电机和电动机的原理图的依据是看外电路中有无电源,如果外电路中有电源,是电动机,没有电源,是发电机,所以A是发电机,D是电动机;B是奥斯特实验,揭示了电流的磁效应;C是电磁铁的原理。
【考点】电与磁4.下列说法中正确的是A.导体中的电流一定会产生磁场B.地磁场的磁感线是真实存在的C.改变电磁铁中电流的大小可以改变电磁铁的南、北极D.发电机是把机械能转化为电能【答案】AD【解析】电流周围有磁场说明导体中的电流一定会产生磁场,A选项正确;磁感线是为了形象而又方便地描述磁场分布情况而引入的假想曲线,并非真实存在,B选项错误;改变电磁铁中电流的大小可以改变电磁铁磁性的强弱,改变电磁铁中电流方向才能改变电磁铁的南、北极。
C选项错误;发电机是把机械能转化为电能的装置,D选项正确。
初三物理电与磁试题答案及解析
初三物理电与磁试题答案及解析1.如图所示是小华同学用微型电扇研究“电磁转换”的实验:(1)小华将微型电扇的插头接入家庭电路,电扇旋转,此工作过程中,电扇将电能主要转化为能。
(2)小华在微型电扇的插头处接一只发光二极管,用手旋转叶片,发现二极管发光,如图乙所示。
此时微型电扇如同一台(选填“电动机”或“发电机”),其工作原理是。
【答案】机械发电机电磁感应【解析】电动机和发电机的构造是似,都是由定子和转子组成,即线圈和磁体。
当组线圈通电时,磁场会对通电线圈有力的作用,可用于电动机,工作时把电能转化为机械能。
让线圈在磁场中转动时,线圈在磁场中会做切割磁感线运动,在线圈中就会产生应用电流,即电磁感应,可用于发电机,工作时把机械能转化为电能。
【考点】电磁转换2.下列现象,说法正确的是()A.发电机是利用电磁感应现象制成的B.只要导体在磁场中运动,就会产生感应电流C.奥斯特发现了电磁感应现象D.法拉第发现电流周围存在磁场【答案】 A【解析】发电机是利用电磁感应现象制成的,只有闭合电路的一部分导体在磁场中做切割磁感线运动时才会产生感应电流,奥斯特发现了通电导线周围存在磁场,法拉第发现电磁感应现象。
故选项A正确。
【考点】电与磁3.下列关于电磁现象,下列说法中正确的是A.发电机是根据电磁感应现象制成的B.电磁铁是根据电流的热效应制成的C.电动机能够把电能转化为机械能D.导体在磁场中运动就会产生感应电流【答案】AC【解析】A、发电机是利用电磁感应现象制成的,是磁生电的现象,把机械能转化为电能,正确;B、电磁铁是根据电流的磁效应制成的,不正确;C、电动机是利用磁场对电流的作用力制成的,把电能转化为机械能,正确;D、产生感应电流的条件:导体是闭合电路的一部分;只说导体做切割磁感线运动,说法不正确;故选AC.【考点】磁感线及其特点;产生感应电流的条件;发电机的原理点评:本题主要考查了电磁知识,属于基础知识考查,也是学生易错的内容。
【物理】九年级物理电与磁题20套(带答案)及解析
【物理】九年级物理电与磁题20套(带答案)及解析一、电与磁选择题1.下列的四幅图,对应的说法正确的是()A. 如图甲,通电导线周围存在着磁场,将小磁针移走,该磁场消失B. 如图乙,闭合开关,通电螺线管右端端为N极C. 如图丙,此实验装置原理与发电机原理相同D. 如图丁,实验研究的是通电导体在磁场中受到力的作用【答案】 B【解析】【解答】A.将小磁针移走,磁场也不会消失,A不符合题意;B. 如图乙,闭合开关,根据安培定则判断通电螺线管右端端为N极,B符合题意;C.图丙中实验装置原理与电动机原理相同,C不符合题意。
D如图丁,实验研究的电磁感应现象,D不符合题意。
故答案为:B.【分析】根据电流方向利用安培定则判断通电螺线管的南北极的位置.2.图为某品牌共享电单车,其涉及到的物理知识正确的是()A. 没有网络传递信息,是无法实现手机扫二维码开锁的B. 车座成马鞍型,增大了人与车座的受力面积,压强增大C. 车胎上有凹凸不平的花纹,可以减小与地面的摩擦力D. 后轮上的电动机,利用电磁感应原理将电能转化为机械能【答案】 A【解析】【解答】A. 手机扫二维码开锁时,通过电磁波及网络传递信息,当服务器接收到付费后,才会开解,所以没有网络传递信息,是无法实现手机扫二维码开锁的,A符合题意;B. 车座成马鞍型,增大了人与车座的受力面积,减小压强,B不符合题意;C. 车胎上有凹凸不平的花纹,是用增大接触面粗糙程度的方法增大摩擦力,C不符合题意;D. 后轮上的电动机,利用通电导线在磁场受力的原理将电能转化为机械能,D不符合题意;故答案为:A。
【分析】共享单车传递信息利用了电磁波,增大受力面积可以减小压强,增加粗糙程度可以增大摩擦力,电磁感应是将机械能转化为电能.3.如图所示,两辆相同的小车上分别固定一块磁体和一个铁块,将它们靠近到一定距离后由静止释放,两小车同时运动下列说法正确的是()A. 两小车相互远离B. 小车运动起来是因为小车有惯性C. 磁体对铁块有作用力,同时铁块对磁体也有作用力D. 磁体对铁块的作用力和铁块受到的重力是一对平衡力【答案】 C【解析】【解答】解:A、因为磁体对铁块具有吸引力,所以将它们靠近到一定距离后由静止释放,两小车将靠近,A不符合题意;B、力是改变物体运动状态的原因,小车运动起来是因为磁体和铁块之间彼此产生了力的作用,带动小车运动,B不符合题意;C、物体间力的作用是相互的,所以磁体对铁块有作用力,同时铁块对磁体也有作用力,C 符合题意;D、磁体对铁块的作用力和铁块受到的重力不在一条直线上,方向不相反,大小也不一定相等,不是一对平衡力,D不符合题意。
初中电与磁试题及答案
初中电与磁试题及答案一、选择题(每题2分,共20分)1. 电流通过导体时,导体周围会产生:A. 磁场B. 电场C. 引力场D. 排斥场答案:A2. 电磁铁的磁性强弱与下列哪个因素无关?A. 电流大小B. 线圈匝数C. 导体材料D. 导体长度答案:D3. 奥斯特实验证明了:A. 电流周围存在磁场B. 磁场周围存在电流C. 电流能够产生电场D. 磁场能够产生电流答案:A4. 电磁感应现象是由下列哪位科学家首先发现的?A. 牛顿B. 法拉第C. 爱因斯坦D. 麦克斯韦答案:B5. 通电导体在磁场中受到的力与下列哪个因素无关?A. 电流大小B. 磁场强度C. 导体长度D. 导体的电阻答案:D6. 电磁波的传播不需要介质,其传播速度在真空中为:A. 300,000 km/sB. 1,000,000 km/sC. 2,000,000 km/sD. 3,000,000 km/s答案:A7. 以下哪个设备不是利用电磁感应原理工作的?A. 发电机B. 变压器C. 电动机D. 电磁铁答案:D8. 指南针指向地球的南北方向,这是因为地球本身是一个:A. 电场B. 磁场C. 引力场D. 排斥场答案:B9. 电磁铁的磁极与线圈的绕向有关,下列哪个绕向会产生N极?A. 顺时针绕向B. 逆时针绕向C. 任意绕向D. 无法确定答案:A10. 电磁波的波长与频率成反比关系,当波长增加时,频率会:A. 增加B. 减少C. 保持不变D. 先增加后减少答案:B二、填空题(每空1分,共10分)1. 电流的磁效应是指通电导体周围会产生______。
答案:磁场2. 电磁波的传播速度在真空中是______。
答案:光速3. 法拉第的电磁感应定律表明,感应电动势与______成正比。
答案:磁通量的变化率4. 电磁铁的磁性强弱与电流大小、线圈匝数和______有关。
答案:铁芯材料5. 电磁波的波长、频率和波速之间的关系为:波速=______。
答案:波长×频率三、简答题(每题5分,共10分)1. 请简述电磁感应现象及其应用。
初中物理《九年级》第二十章 电与磁-电生磁 考试练习题
初中物理《九年级》第二十章电与磁-电生磁考试练习题姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分评卷人得分1、将如图所示的电磁铁的电路连接完整要求 :(1)根据小磁针静止时 N极指向,在括号中标出电磁铁左端的极性(用“ N ”或“ S ”表示)(2)在虚线框内画出电池符号;(3)开关闭合后,变阻器的滑片只有向右移动时,电磁铁的磁性才会变强(连接时导线不能交叉)。
知识点:电生磁【答案】【详解】由磁极间的相互规律可知,电磁铁的左端为 N极,由安培定则可确定,电流要从电磁铁的右上端流入,左下端流出,电源左端为正极,右端为负极;滑片 P向右移动,电阻减小,就要选取滑动变阳器右下的接线柱,如图2、如图所示,根据电源的正负极和小磁针的指向,在图中画出螺线管的绕线。
知识点:电生磁【答案】【详解】根据小磁针静止时的 N极指向判断出通电螺线管的左边为 S极,右边为 N极。
再根据右手定值判断螺线管上的绕线方式。
如图所示:3、1820年,奥斯特发现了电生磁 .进而,人们把导线绕在圆筒上,做成螺线管。
今天,我们一起探究“通电螺线管产生的磁场”,实验设计如下:(1)在螺线管的两端各放一个小磁针,并在硬纸板上均匀的撒满铁屑,通电后观察小磁针的指向,轻敲纸板,铁屑的排列情况如图甲所示;(2)把小磁针放到螺线管四周不同位置,通电后小磁针静止时指向如图乙所示;(3)通过实验,画出了通电螺线管的磁感线,根据通电螺线管的磁感线分布形状,我们发现,通电螺线管外部的磁场与 ________(选填“条形”或“蹄形”)磁体的磁场相似;(4)如果我们把地球磁场比作一个通电螺线管产生的磁场,赤道比作其中一条环绕导线,则导线中电流流向应该是 _______(选填“自西向东”或“自东向西”);(5)法国科学家安培认为,磁体是由许许多多小磁针定向排列构成,其宏观体现就是 N极和 S极,我们规定:磁场中小磁针静止时 N极的指向为磁场方向,则乙图中,通电螺线管内部的磁场方向应该是_______(选填“自左向右”或“自右向左”)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2011年中考物理分类汇编----电和磁一、选择题(衢州)15.在研究“磁极间的相互作用规律”时,实验小组的同学分别设计了如下四个方案,其中最合理的是A.两人各拿一块条形磁铁,并将各自的一个磁极相互靠近B.用一块条形磁铁的一个磁极靠近另一块条形磁铁中间C.将放在粗糙桌面上的两块条形磁铁的磁极相互靠近D.用条形磁铁的一个磁极靠近另一块用细线悬挂并静止的条形磁铁的一个磁极(兰州)1. 下列用电器中利用电磁感应现象工作的是A.电烤箱 B.电铃 C.动圈式话筒 D.电风扇(兰州)6. 关于磁体和磁场,以下说法中错误的是A.悬挂起来的小磁针静止时,小磁针的北极指向地理的北极附近B.铁、铜、铝等金属材料都能够被磁化C.磁体之间的相互作用力是通过磁场而发生的D.通电导体周围一定存在磁场(兰州)14.图7所示的是直流发电机的工作原理图,关于直流发电机下列说法中正确的是A.直流发电机线圈内产生的是交流电,供给外部电路的是直流电B.直流发电机线圈内产生的是直流电,供给外部电路的也是直流电C.它是利用通电线圈在磁场中受到力的作用而转动的原理工作的D.图中的E、F称为换向器,它的作用是改变线圈中的电流方向(黄冈)14.2010年5月1日,上海世博会开幕.如图所示是上海世博会门票,门票中有中国自主知识产权的芯片——“世博芯”,它记录着参图7观者的资料,并能以无线方式与遍布世博园区的传感器交换信息.在交换信息时,应用了大量的物理知识,下列知识得到应用的是A.回声B.电流的热效应C.电磁感应D.光的反射(河南)15.放在条形磁铁和通电螺线管旁边的小磁针,静止时N极的指向就是小磁针中心所在位置的磁场方向,图8所示的四幅图中,小磁针的指向错误的是(济宁)8.下列实验现象所揭示的物理原理、规律与对应的实用技术的原理、规律不相..符的..是(济宁)9.如图6所示,是某小组的同学探究感应电流方向与哪些因素有关的实验情景(图中箭头表示导体的运动方向),下列说法中正确的是()A.比较图(a)和图(b)可知,感应电流的方向与磁场方向有关B.比较图(b)和图(c)可知,感应电流的方向与磁场方向和导体运动方向无关C.比较图(a)和图(c)可知,感应电流的方向与磁场方向无关D.由图(d)可以得出感应电流的方向跟导体是否运动无关图6(扬州)11.小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小小A.直流电动机的铜半环与电刷接触不良B.小小小小小小C.线圈刚好处于平衡位置D.线圈中的电流太小潍坊)14.如图所示的装置中,纸片上粘着线圈,线圈的两端用导线引出,接在能测微小电流的示波器上,线圈放在磁体的磁极附近.当你对着线圈大声说话时,示波器上有波形出现(即产生电流).则A.产生的电流是感应电流B .此装置能把声音信号转变成电信号C .若线圈绕中心轴转动,示波器一定有波形出现D .若线圈绕中心轴转动,示波器一定无波形出现(潍坊)15.如图所示,电磁铁的左下方有一铁块,在弹簧测力计作用下向右作匀速直线运动.当铁块从电磁铁的左下方运动到正下方过程中,同时滑片逐渐向上滑动,下列判断正确的是A .电磁铁的磁性逐渐增强B .电磁铁的磁性逐渐减弱C .铁块对地面的压强逐渐减小D .铁块对地面的压强逐渐增大(苏州)1.首先发现电流磁效应的科学家是A .麦克斯韦B .赫兹C .奥斯特D .法拉第 (潍坊)11.在如图所示的实验装置中,当开关闭合时,能观察到导体棒ab 沿 金属导轨运动.利用这一现象所揭示的原理,可制成的设备是 A .电热器 B .发电机 C .电动机 D .电磁继电器(临沂)4.关于磁场和磁感线的说法的是A.磁感线是磁场中确实存在的线B.没有磁感线的区域就没有磁场C.磁体的周围都存在着磁场D.磁感线上某一点的切线方向可能与该点的磁场方向不一致(临沂)5.如图所示,通电螺线管左端小磁针N 极指向正确的是(南昌)9电磁铁在生活和生产中有着广泛的应用.图5中应用到电磁铁的设备有【 】(咸宁)7.如图3所示的四个图的装置可以用来演示物理现象,则下列表述正确的是 A .图甲可用来演示电磁感应现象 B .图乙可用来演示磁场对电流的作用 C .图丙可用来演示电流的磁效应D .图丁可用来演示电磁铁的磁性强弱与电流大小的关系图5 B .普通电熨斗 A .空气开关 D .电热水壶C .电话的听筒(咸宁)8.法国科学家阿尔贝和德国科学家彼得由于发现了巨磁电阻 (GMR)效应,荣获诺贝尔物理学奖。
如图4是研究巨磁电阻特性的原理示意图。
实验发现,当闭合S 1、S 2后使滑片P 向左滑动过程中,指示灯明显变亮,则下列说法正确的是A .电磁铁右端为N 极B .滑片P 向左滑动过程中电磁铁的磁性减弱C .巨磁电阻的阻值随磁场的增强而明显减小D .巨磁电阻的阻值随磁场的减弱而明显减小 (宿迁)7.关于磁场、电磁波,下列说法正确的是 A .电磁波在真空中传播的速度是3×105m/sB .通电直导线周围存在磁场,通电弯曲导线周围不存在磁场C .光纤通信是利用光经多次反射进行传输光信号的D .发电机是利用磁场对电流作用的原理进行工作的(南通)7.如图所示是有关电与磁实验的装置图,能用来探究影响电流的磁场强弱因素的是(武汉)8.下列实验中能探究“什么情况下磁可以生电”的是( )(镇江)9.法拉第发现的电磁感应现象,是物理学史上的一个伟大发现,它使人类从蒸汽机时代步入了电气化时代.下列设备中,根据电磁感应原理制成的是 A .汽油机 B .发电机 C .电动机 D .电熨斗(荆门)7. 回顾如图2所示“什么情况下磁可以生电”的探究过程,你认为以下说法正确的是 A.让导线在磁场中静止,蹄形磁铁的磁性越强,电流表指 针偏转角度越大B.用匝数较多的线圈代替单根导线,且使线圈在磁场中静 止,这时电流表指针偏转角度大些C.蹄形磁铁固定不动,使导线沿水平方向运动时,电流表甲 乙 丙 丁GMR指示灯 S 1 S 2P电磁铁ab N SG图2指针会发生偏转D.蹄形磁铁固定不动,使导线沿竖直方向运动时,电流表指针会发生偏转(广东)5、如图3所示的实验装置,可以用来( ) A 、研究感应电流的方向与磁场方向的关系 B 、研究发电机的工作原理C 、研究通电导体在磁场中所受的力与什么因素有关D 、研究电磁铁的磁性与什么因素有关(湛江)7,科学家在物理学领域里的每次重大发现,都有力地推动了人类文明的进程,最早利用磁场获得电流促使人类进入电气化时代的科学家是A .牛顿B .奥斯特C .托里拆利D .法拉第 (湛江)15.下列说法中正确的是 A .磁场和磁感线都是真实存在的 B .电动机工作时是将电能转化为动能C .扬声器、电磁继电器、电铃都应用了电磁铁D .磁极间的相互作用是通过磁场发生的(襄樊)6.如图2所示,下列说法中不正确的是(德州)9.如图6所示,在电磁铁正上方用弹簧挂着一条形磁铁,开关闭合后,当滑片P 从a 端向b 端滑动过程中,会出现的现象是 A .电流表示数变小,弹簧长度变短 B .电流表示数变小,弹簧长度变长C .电流表示数变大,弹簧长度变长D .电流表示数变大,弹簧长度变短(莱芜)12.对下列四幅图阐述合理的是A .当s 1闭合时,电流表测L 1的电流B 使用测电笔时,手指应按住笔卡C .当导体ab 左右移动时,电表指针会偏转D 当滑片P 向右移动时,电磁铁磁性减弱A a bP S SN图6A.A图:磁场能产生电流B.B图:闭合开关,通电导体在磁场中受到力C.C图:闭合开关,导体棒在磁场中受到力D.D图:微波炉利用电流的热效应工作二、填空与实验题1、图12所示的是恒温箱的简易电路图.其工作原理是,接通工作电路后,电热丝加热,箱内温度升高,当箱内温度达到温度计金属丝A所指的温度时,控制电路接通,电磁铁有磁性,衔铁被吸下,工作电路,电热丝停止加热.当箱内温度低于金属丝A所指的温度时,控制电路断开,衔铁被,工作电路再次工作,电热丝加热,从而保持恒温箱内温度恒定2、如图所示,把漆包线密绕在一圆柱形纸筒上,就成为一个螺线管。
把线两端的漆刮掉,通过滑动变阻器与电源相连。
闭合开关,就有电流通过密绕的线圈,请在图上标出此时螺线管的N、S极3、图为我们实验室所用电流表的内部结构示意图。
当接入电路,有电流通过线圈时,线圈带动指针偏转。
该电流表的工作原理是__________________________________________。
4、我们常常将看似无关的两个事物或现象联系起来,进行“类比”。
“类比法”可以帮助我们理解概念、巩固知识,以下是两个“类比”学习案例:(1)将如图12所示的“水路”模型类比基本电路,可以发现:①叶轮机在“水路”中的作用与下面哪个元件在电路中的作用相当?( )A.电源B.开关C.用电器D.导线⑦类比“水路"模型中“水压是使水管中水定向运动形成水流的原因”,我们很容易理解电压是使电路中定向运动形成的原因。
(2)运用“类比法”,我们还可以将实验室交流发电机和直流电动机列表比较,请完成表中的三处填空(将答案直接写在横线上)。
机种类比项交流发电机 直流电动机 工作原理不同构造 两个铜环两个半环相同构造(定子)、线圈(转子)、电刷等5、(6分)图22(甲)是直流电动机模型(主要部件见文字说明),图22(乙)是自制简易电动机模型.现在主要讨论图(乙)简易电动机的制作与操作问题:(1)绕制线圈的铜丝外表有漆皮,必须对线圈引出线的两端(搁置于铜质弯钩的部位)进行刮漆处理,刮漆方法见放大图.按这种方法刮漆,目的是使线圈能够_________________,因此这一部位就相当于图(甲)中的_____________________(填某一部件的名称).(2)如果整个制作没有问题,但接上电源后线圈不动,这时应做哪些尝试?(说出两点即可) ①_____________________________;②_____________________________. (3)通电后线圈能转动,如要改变转动方向,可采取的做法是:①_____________________________ ;②_____________________________.(盐城)14.在如图所示的实验装置中,用棉线将铜棒ab 悬挂于磁铁N 、S 极之间,铜棒的两端通过导线连接到灵敏电 流计上.当铜棒向左运动时,电流计的指针 ▲ (选填“偏转”或“不偏转”).该装置可将 ▲ 能 转化为电能.写出用该原理制成的一种设备: ▲ .(盐城)27.(10分)阅读短文,回答问题:巨磁电阻效应1988年阿尔贝·费尔和彼得·格林贝格尔发现,在铁、铬相间的三层复合膜电阻中,微弱的磁场可以导致电阻大小的急剧变化,这种现象被命名为“巨磁电阻效应”.更多的实验发现,并非任意两种不同种金属相间的三层膜都具有“巨磁电阻效应”.组成三层膜的两种金属中,有一种是铁、钴、镍这三种容易被磁化的金属中的一种,另一种是不第14题图连接线铁铁铬 d连接线甲O0.6 1.1 1.7 2.2 2.8 3.3R R100%d/nm乙易被磁化的其他金属,才可能产生“巨磁电阻效应”.进一步研究表明,“巨磁电阻效应”只发生在膜层的厚度为特定值时.用R 0表示未加磁场时的电阻,R 表示加入磁场后的电阻,科学家测得铁、铬组成的复合膜R 与R 0之比与膜层厚度d (三层膜厚度均相同)的关系如乙图所示.1994年IBM 公司根据“巨磁电阻效应”原理, 研制出“新型读出磁头”,将磁场对复合膜阻值的影响转换成 电流的变化来读取信息.(1)以下两种金属组成的三层复合膜可能发生“巨磁电阻效应”的是 ▲ .A .铜、银B .铁、铜C .铜、铝D .铁、镍(2)对铁、铬组成的复合膜,当膜层厚度是1.7nm 时,这种复合膜电阻 ▲ (选填“具有”或“不具有”)“巨磁电阻效应”.(3)“新型读出磁头”可将微弱的 ▲ 信息转化为电信息. (4)铁、铬组成的复合膜,发生“巨磁电阻效应”时,其电阻R 比未加磁场时的电阻R 0 ▲ (选填 “大”或“小”)得多.(5)丙图是硬盘某区域磁记录的分布情况,其中1表示有磁区域,0表示无磁区域.将“新型读出 磁头”组成如图所示电路,当磁头从左向右匀速 经过该区域过程中,电流表读数变化情况应是丁 图中的 ▲ .((宿迁)17.小明去超市,走到电梯前发现电梯运动较慢,当他站在电梯上时又快了起来.小明根据所学的知识,画出如图所示的电路(R 是一个压敏电阻).小明分析:当人站在电梯上,压敏电阻的阻值减小,则电磁铁的磁性变 ▲ ,衔铁与触点 ▲ (填“1”或“2”)接触,电动机的转速变 ▲ . (武汉)14.(3分)下图是一种温度自动报警器的原理图,制作 (填“酒精”、“煤油”或“水银”)温度计时插入一段金属丝,当温度达到金属丝下端所指的温度时,电磁铁具有 ,将衔铁吸引过来,使电铃发出报警信号。
