三相异步电动机定子铁心和定子绕组
三相异步电动机结构的各部件起什么作用
?异步电动机的结构主要由两个基本部分组成,即定子(静止部分)和转子(旋转部分)。
一.定子它由定子铁心、定子绕组和机座等部分组成。
(1)定子铁心。
它是电动机磁路的一部分,由0.35~0.5mm厚表面涂有绝缘漆或氧化膜的薄硅钢片叠压而成,固定在机座内。
定子铁心的内圆冲有均匀分布的槽口,用来嵌放三相定子绕组。
绕组与铁心之间是互相绝缘的。
(2)定子绕组。
由于它是能量转换的“枢纽”,又称电枢绕组。
它是异步电动机的电路部分,通入三相电源后,就会产生三相旋转磁场。
三相定子绕组是3个彼此独立、按一定方式连接的对称绕组,它们按一定的空间角度依次嵌在定子槽内。
为了便于变换接法,绕组6个端头都引到接线盒内。
(3)机座。
它一般由铸铁或铸钢制成。
其作用是固定定子铁心和定子绕组。
机座两端的两个端盖,以支承转子轴。
二.转子它是异步电动机的旋转部分,电动机的工作转矩就是从转子轴上输出的。
它由转子铁心、转子绕组和转轴3部分组成。
(1)转子铁心。
它是电动机磁路的一部分,是由圆形薄硅钢片叠装而成。
在硅钢片外圆上冲有均匀分布的槽口,用来嵌放转子绕组。
转子铁心压装在轴上。
(2)转子绕组。
它又分为笼型和线绕式两种。
目前中小型异步电动机的笼型转子,一般都用熔化的铝浇入转子铁心槽内,并将两个端环(短路环)与冷却用风扇浇铸在一起而成。
由于转子绕组形状像鼠笼,故称为笼型异步电动机。
线绕式转子绕组和定子绕组相似,也是三相对称绕组,一般都接成星形。
3个出线端通过转轴内孔分别接到与转轴固定的3个铜制互相绝缘的滑环上(集电环),滑环靠电刷与外接变阻器电路相连接,接入变阻器主要是为了改善电动机的起动性能或调节电动机的转速。
(3)转轴。
它主要是支承转子及传递转矩,并保证定、转子之间各处均匀的空气隙。
空气隙也是电机磁路的一部分,空气隙越小,功率因数越高,空载电流越小。
一般中小型电动机的气隙0.2~1.5mm。
三相异步电动机的基本结构、额定数据和主要系列
采用封闭式结构,防护等级一般 为IP44,部分型号为IP23。电机 外壳采用铸铁制成,散热效果好。
额定数据
额定电压为380V,额定频率为 50Hz,功率范围从0.55kW到 315kW。
应用领域
广泛应用于各种工业领域,如 化工、石油、电力、纺织等。
YZR系列
概述
结构特点
YZR系列三相异步电动机是一种绕线转子电 动机,具有高启动转矩和启动电流小的特 点。
额定电流
总结词
额定电流是指在额定状态下,电动机所使用的电源电流。
详细描述
额定电流是电动机的一个重要参数,它反映了电动机的负载情况和效率。在选择额定电流时,需要考 虑电源的电流容量、电动机的工作环境和工况等因素。
额定频率
总结词
额定频率是指在额定状态下,电动机所 使用的电源频率。
VS
详细描述
额定频率是电动机的一个重要参数,它决 定了电动机的运行速度和性能。在选择额 定频率时,需要考虑电源的频率范围、电 动机的工作环境和工况等因素。
三相异步电动机的基本结构、额定 数据和主要系列
目 录
• 三相异步电动机的基本结构 • 三相异步电动机的额定数据 • 三相异步电动机的主要系列 • 三相异步电动机的绕组和联结方式 • 三相异步电动机的运行特性
01是三相异步电动机的固定部分,主要作用是产生旋转磁 场。
详细描述
额定功率是电动机的一个重要参数,它决定了电动机的负载能力。选择合适的额定功率对于确保电动机的正常运 行和延长使用寿命至关重要。在选择额定功率时,需要考虑负载的大小、电动机的工作环境和工况等因素。
额定电压
总结词
额定电压是指在额定状态下,电动机 所使用的电源电压。
详细描述
三相异步电动机的定子
三相异步电动机的定子一、三相异步电动机的定子结构三相异步电动机的定子是电动机的重要组成部分,主要由铁心和绕组组成。
铁心通常由0.5mm厚的硅钢片叠压而成,其主要作用是导磁。
绕组则是固定在铁心上的铜导线绕成的线圈,其主要作用是通过电流产生磁场。
根据结构形式,三相异步电动机的定子可分为卧式和立式两种。
二、三相异步电动机的定子绕组三相异步电动机的定子绕组是电动机中产生旋转磁场的关键部分,通常采用分布式绕组的形式,即每个线圈都有一定的节距,且每个线圈在空间上均匀分布。
这样可以在电动相异步电动机中产生旋转磁场,进而驱动转子旋转。
根据绕组的形式,三相异步电动机的定子绕组可以分为单层绕组和双层绕组两种。
单层绕组只有一层线圈,通常采用庶极式或显极式结构。
单层绕组的优点是结构简单、制造方便,适用于功率较小的电动机。
双层绕组则有两层线圈,通常采用分布式绕组的形式。
双层绕组的优点是线圈数多、分布均匀,可以产生较强的磁场,适用于功率较大的电动机。
三、三相异步电动机的定子绕组展开图为了更清晰地展示三相异步电动机的定子绕组结构,通常会采用定子绕组展开图的方式来表示。
定子绕组展开图是一种将绕组展开成平面的示意图,可以直观地展示绕组的分布、匝数、接线方式等信息。
在展开图中,通常会用不同颜色的线条表示不同的相带,以便于区分。
此外,展开图还会标注出各相带的接线方式,方便进行电动机的接线操作。
总之,三相异步电动机的定子是电动机的核心部分,其结构和工作原理对于电动机的性能和使用寿命有着重要的影响。
了解三相异步电动机的定子结构、绕组形式和展开图等方面的知识,有助于更好地理解和应用电动机。
三相异步电动机的主要结构
三相异步电动机的主要结构三相异步电动机是一种常见的电动机,具有一系列独特的结构和特点。
它是由定子、转子、轴承、端盖等部分组成的。
首先,我们来了解一下定子的结构。
定子是电动机的固定部分,它由定子铁心、线圈和端盖构成。
定子铁心是一个由铁片叠压而成的结构,起到支撑和固定线圈的作用。
线圈是由绝缘铜线绕制而成,通常呈现星形或三角形的排列方式。
定子的线圈在工作时会产生一个旋转磁场,与转子磁场相互作用,从而驱动转子转动。
接下来,我们将介绍转子的结构。
转子是电动机的旋转部分,它由转子铁心、导体和短路环组成。
转子铁心是由一片片铁片叠压而成的,通常呈现圆柱形或长方形的形状。
导体是通过转子铁心的槽中绕制的,通常采用铜条作为导电材料。
在转子的两端,有安装了短路环,用于短接转子上的各个导体,起到减小转子绕组中电阻的作用。
此外,轴承也是三相异步电动机中不可或缺的部分。
轴承的主要功能是支撑和定位电动机的转子和定子。
在电动机运行时,转子和定子会产生一定的径向和轴向力,轴承能够承受这些力,并确保电动机稳定运行。
最后,我们要介绍的是端盖。
端盖位于电动机的两端,用于固定定子和转子,并起到密封和保护的作用。
端盖通常由铸铁或铝合金材料制成,具有良好的强度和耐腐蚀性。
总结起来,三相异步电动机的主要结构包括定子、转子、轴承和端盖等部分。
它们相互配合,共同完成电动机转动的任务。
了解电动机的结构对于维护和运行电动机具有重要的指导意义。
只有正确认识和掌握电动机的结构特点,才能更好地发挥电动机的性能,确保电动机的安全运行。

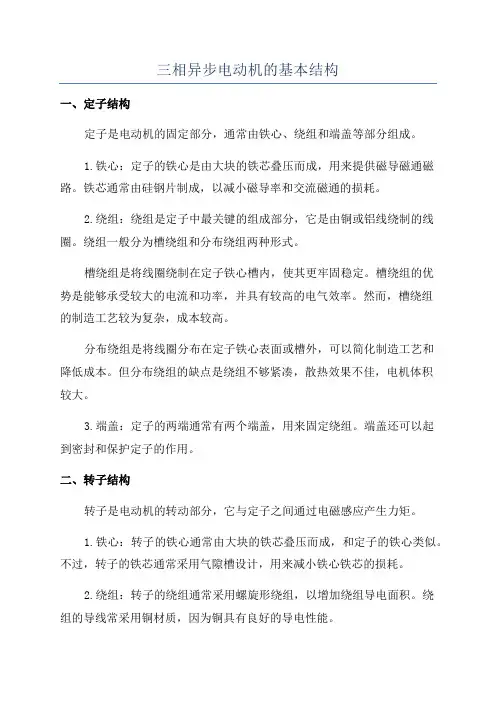

三相异步电动机的基本结构
三相异步电动机的基本结构一、定子结构定子是电动机的固定部分,通常由铁心、绕组和端盖等部分组成。
1.铁心:定子的铁心是由大块的铁芯叠压而成,用来提供磁导磁通磁路。
铁芯通常由硅钢片制成,以减小磁导率和交流磁通的损耗。
2.绕组:绕组是定子中最关键的组成部分,它是由铜或铝线绕制的线圈。
绕组一般分为槽绕组和分布绕组两种形式。
槽绕组是将线圈绕制在定子铁心槽内,使其更牢固稳定。
槽绕组的优势是能够承受较大的电流和功率,并具有较高的电气效率。
然而,槽绕组的制造工艺较为复杂,成本较高。
分布绕组是将线圈分布在定子铁心表面或槽外,可以简化制造工艺和降低成本。
但分布绕组的缺点是绕组不够紧凑,散热效果不佳,电机体积较大。
3.端盖:定子的两端通常有两个端盖,用来固定绕组。
端盖还可以起到密封和保护定子的作用。
二、转子结构转子是电动机的转动部分,它与定子之间通过电磁感应产生力矩。
1.铁心:转子的铁心通常由大块的铁芯叠压而成,和定子的铁心类似。
不过,转子的铁芯通常采用气隙槽设计,用来减小铁心铁芯的损耗。
2.绕组:转子的绕组通常采用螺旋形绕组,以增加绕组导电面积。
绕组的导线常采用铜材质,因为铜具有良好的导电性能。
3.短路环:转子绕组上通常有两个短路环,它们连接绕组的两端。
短路环的作用是在转子绕组与定子磁场之间产生闭合回路,使得转子感应出的磁场与旋转方向一致。
三、末端结构末端是将电动机与外部电源连接的部分,它通常包括轴承和端盖。
1.轴承:电动机的转子通常通过两个轴承支撑。
一般有一轴承位于电机的前端,另一轴承位于电机的后端。
轴承用于支撑转子的旋转并减小转子与定子之间的摩擦损耗。
2.端盖:末端的两个端盖用来固定轴承,保护轴承不受外界物体的侵害。
端盖还可以起到密封和散热的作用。
除了上述基本结构,三相异步电动机还包括一些辅助部件,如风扇和冷却器。
风扇用于冷却电动机,防止过热。
冷却器通常通过循环冷却剂将电机内部的热量带走,提高电机的工作效率。
总之,三相异步电动机的基本结构包括定子、转子和末端部分。
异步电动机的主要结构
2、定子绕组: 高压大、中型容量的异步电动机 定子绕组常采用Y接,只有三根引出线,如图(a) 所示。对中、小容量低压异步电动机,通常把定 子三相绕组的六根出线头都引出来,根据需要可 接成Y形或△形,如图(b)所示。定子绕组用绝缘 的铜座:主要是为了固定与支撑定子铁心。 如果是端盖轴承电机,还要支撑电机的转 子部分。因此,机座应有足够的机械强度 和刚度。对中、小型异步电动机,通常用 铸铁机座。对大型电机,一般采用钢板焊 接的机座,整个机座和座式轴承都固定在 同一个底板上。 二、气隙: 异步电动机的气隙比同容量直流电动机的气 隙小得多,在中、小型异步电动机中,气 隙一般为0.2~1.5mm左右。
异步电动机结构三相异步电动机异步电动机低压交流异步电动机单相异步电动机原理单相异步电动机异步电动机转差率三相异步电动机级数三相异步电动机原理异步电动机同步运行
异步电动机的结构
异步电动机的主要结构
异步电动机在结构上也是由定子、转子、气 隙组成。
一、异步电动机的定子: 异步电动机的定子是由机座、定子铁心和定子绕 组三个部分组成的。 1、定子铁心:是电动机磁路的一部分,装在机座 里。为了降低定子铁心里的铁损耗,定子铁心 用用0.5mm厚的硅钢片叠压而成的,在硅钢片 的两面还应途上绝缘漆。下图所示为定子槽,其 中(a)是开口槽,用于大、中型容量的高压异步 电动机中;(b)是半开口槽,用于中型500V以下 的异步电动机中;(c)是半闭口槽,用于低压小 型异步电动机中。
三、异步电动机的转子: 异步电动机的转子是由转子铁心、转子绕组和转 轴组成的 。 1、转子铁心:是电动机磁路的一部分,它用 0.5mm厚的硅钢片叠压而成。铁心固定在转轴 或转子支架上,整个转子的外表呈圆柱形。 2、转子绕组:分为笼型和绕线型两类。 1)笼型转子:笼型绕组是一个自己短路的绕组。 在转子的每个槽里放上一根导体,在铁心的两 端用端环连接起来,形成一个短路的绕组。如 果把转子铁心拿掉,则可看出,剩下来的绕组 形状像个松鼠笼子,如图(a) 所示,因此又叫 鼠笼转子。导条的材料有用铜的,也有用铝的。
三相交流异步电动机的结构
三相交流异步电动机的结构三相交流异步电动机是一种常见的电动机类型,广泛应用于各个领域。
它由定子和转子两部分组成,具有复杂的结构和运行原理。
本文将对三相交流异步电动机的结构进行详细介绍。
我们来看一下三相交流异步电动机的定子结构。
定子是电动机的固定部分,由定子铁心和定子绕组组成。
定子铁心通常由硅钢片叠压而成,以减小磁滞和涡流损耗。
定子绕组则由三个相互平衡的绕组组成,分别称为A相、B相和C相。
这三个绕组分布在定子铁心的三个对称位置上,相互之间呈120度夹角。
接下来,我们来看一下三相交流异步电动机的转子结构。
转子是电动机的旋转部分,它位于定子内部,并通过轴承与定子连接。
转子通常采用串激式结构,由铸铁或铝合金制成。
在转子的铁心上,有一些槽槽,用于安装转子绕组。
转子绕组通常由导体材料制成,并与定子绕组相连。
三相交流异步电动机的运行原理是基于电磁感应的。
当三相交流电源加到定子绕组上时,会在定子绕组中产生旋转磁场。
这个旋转磁场会感应转子绕组中的电动势,从而使转子绕组中产生电流。
由于转子绕组中的电流与定子绕组中的旋转磁场之间存在相对运动,所以转子绕组会受到电磁力的作用,从而产生转矩。
这个转矩将驱动转子旋转,从而实现电动机的工作。
除了定子和转子,三相交流异步电动机还包括一些其他的部件。
例如,定子和转子之间有一定的气隙,以减小磁滞和涡流损耗。
另外,电动机还有冷却系统,用于散热和保护电机。
在一些大型电动机中,还有轴承和齿轮箱等附属设备。
三相交流异步电动机是一种结构复杂的电动机,由定子和转子两部分组成。
它的工作原理是基于电磁感应的,通过定子绕组产生旋转磁场,从而驱动转子旋转。
除了定子和转子,电动机还包括其他的部件,如气隙、冷却系统和附属设备。
通过深入了解三相交流异步电动机的结构和工作原理,我们可以更好地理解它的工作过程和应用领域。
三相异步电动机的结构原理(定子、转子)讲解
三相异步电动机的结构原理(定子、转子)讲解三相异步电动机定子电动机的静止部分称为定子,其组成部分主要包括定子铁芯、定子绕组、机座等部分。
定子铁芯:定子铁芯的作用是作为电机磁路的一部分,并在其上放置定子绕组。
定子铁芯一般由0.35~0.5毫米厚,表面涂有绝缘漆的环状冲片槽的硅钢片叠压而成,如右图所示。
定子绕组:定子绕组是电动机的电路部分,通入三相交流电,产生旋转磁场。
小型号异步电动机定子绕组通常用高强度漆包线(铜线或铝线)绕制成各种线圈后,在嵌放在定子铁芯槽内。
大中型电动机则用各种规格的铜条经过绝缘处理后,再嵌放在定子铁芯槽内。
为了保证绕组的各导电部分与铁芯之间的可靠绝缘以及绕组本身之间的可靠绝缘,故在定子绕组制造过程中采取了许多绝缘措施,三相异步电动机定子绕组的主要绝缘项目有以下三种:1.对地绝缘:定子绕组整体与定子铁心之间的绝缘。
2.相间绝缘:各相定子绕组之间的绝缘。
3.匝间绝缘:每相定子绕组各线匝之间的绝缘。
定子三相绕组的槽内嵌放完毕后共有六个出线端引到电动机机座的接线盒内,可按需要将三相绕组接成星形接法(Y接)或三角形接法(△接),如右图所示。
机座:它的作用是固定定子铁芯和定子绕组,并以两个端盖支撑转子,同时起保护整台电动机的电磁部分和散发电动机运行中产生的热量,一般是铁或铝铸造而成。
三相异步电动机转子转子是电动机的旋转部分,包括转子铁芯,转子绕组和转轴等部分。
•转子铁芯:作为电机磁路的一部分,并放置转子绕组。
一般由0.5毫米厚的硅钢片冲制叠压而成。
如右图所示。
•转子绕组:其作为切割定子磁场,产生感应电动势和电流,并在旋转磁场的作用下受力使转子转动。
根据构造的不同可分为鼠笼式和绕线式转子两种类型。
1.鼠笼式转子:它的结构是转子铁芯的槽沟内插入铜条,在铜条两端焊接两个铜环,如下图(a)所示。
这样转子绕组好像一个鼠笼型转子。
为了节约铜材和便于制造。
目前绝大部分鼠笼均采用铝代替。
如下图(b)所示。
三相异步电动机的结构及工作原理
三相异步电动机的结构及工作原理三相异步电动机是一种常见的电动机类型,广泛应用于工业生产和生活中的各个领域。
本文将从结构和工作原理两个方面来介绍三相异步电动机。
一、结构三相异步电动机主要由定子、转子、端盖、轴承和外壳等部分组成。
1. 定子:定子是三相异步电动机的固定部分,由定子铁心和绕组组成。
定子铁心是由许多硅钢片叠压而成,具有良好的导磁性能。
绕组是由三相绕组分别绕在定子铁心上,形成三个相位的绕组。
2. 转子:转子是三相异步电动机的旋转部分,由铸铁芯和导体组成。
转子铸铁芯是由许多铁心片叠压而成,中间留有空隙。
导体是将许多导体棒绑在转子铸铁芯上,导体棒与转子铸铁芯之间通过绝缘材料隔开。
3. 端盖:端盖是安装在电机两端的铸铁盖板,用于固定定子和转子,并起到密封作用,保护电机内部的部件。
4. 轴承:轴承是支撑转子的重要部件,用于减少转子的摩擦和摆动,保证电机的正常运转。
5. 外壳:外壳是保护电机内部部件的外部壳体,通常由铸铁或钢板制成。
二、工作原理三相异步电动机的工作原理基于电磁感应和磁场转动的原理。
1. 电磁感应:当通电时,三相绕组中的电流会产生磁场,这个磁场会感应在转子上。
由于转子上的导体被绝缘材料隔开,因此导体中会产生感应电流。
感应电流会在导体中形成一个磁场,这个磁场与定子磁场相互作用,产生一个旋转力矩。
2. 磁场转动:定子绕组中的三相电流是按照一定的时间顺序依次流过的,因此定子磁场也是按照一定的时间顺序变化的。
这个变化的磁场会导致转子上的感应电流和磁场随之变化,从而产生一个旋转磁场。
由于转子上的导体是固定在转子铸铁芯上的,所以转子会跟随旋转磁场一起旋转。
三、工作过程三相异步电动机的工作过程可以分为启动和运行两个阶段。
1. 启动阶段:在启动阶段,三相异步电动机需要通过外部的启动装置来提供起动转矩。
常见的启动装置有直接启动和星三角启动两种方式。
在启动过程中,通过逐渐增加电压或改变绕组连接方式,使得电机能够正常起动,并逐渐达到额定转速。
三相异步电动机的结构、原理以及起动和反转的方法
三相异步电动机的结构、原理以及起动和反转的方法一、三相异步电动机的结构三相异步电动机主要由定子和转子两部分组成。
定子是电动机的固定部分,主要由定子铁心、定子绕组和机座组成。
转子是电动机的旋转部分,主要由转子铁心、转子绕组和转轴组成。
1. 定子定子铁心是电动机的磁路部分,由0.5mm厚的硅钢片叠压而成,以减少铁心损耗。
定子绕组是电动机的电路部分,由三个独立的线圈组成,分别称为A 相、B相和C相绕组。
它们按照一定的空间角度分布在定子铁心上,以产生旋转磁场。
机座是电动机的支撑部分,通常由铸铁或钢板制成,用于固定和保护定子和转子。
2. 转子转子铁心也是由硅钢片叠压而成,但比定子铁心略小。
转子绕组是电动机的另一部分电路,由三个独立的线圈组成,分别称为a相、b相和c相绕组。
它们与定子绕组具有相同的空间角度分布,以产生旋转磁场。
转轴是电动机的旋转部分,由钢或铝合金制成,用于支撑和传递扭矩。
二、三相异步电动机的原理三相异步电动机的工作原理基于电磁感应定律和电磁力定律。
当三相交流电通过定子绕组时,会在定子铁心中产生旋转磁场。
这个旋转磁场会切割转子绕组,根据电磁感应定律,会在转子绕组中产生感应电流。
这个感应电流与旋转磁场相互作用,产生电磁力。
由于电磁力的作用,转子会旋转起来。
当转子的转速低于旋转磁场的转速时,称为异步电动机。
由于转子的转速与旋转磁场的转速之间存在差异,因此称为异步电动机。
当异步电动机的负载增加时,转子的转速会降低;当负载减少时,转子的转速会增加。
这种特性使得异步电动机非常适合作为各种机械设备的驱动装置。
三、三相异步电动机的起动方法1. 直接起动直接起动是将电动机直接接入电网,通过控制开关或接触器来控制电动机的起动和停止。
这种起动方法简单、经济、可靠,适用于小容量电动机的起动。
但是,对于大容量电动机来说,直接起动会产生较大的电流冲击和机械冲击,对电网和机械设备造成不良影响。
2. 降压起动降压起动是通过降低电动机端电压来减小起动电流的方法。
三相异步电动机的结构原理讲解
三相异步电动机的结构原理讲解一、定子结构和原理:定子是三相异步电动机的固定部分,由定子铁心、定子绕组、绝缘等组成。
1.定子铁心:定子铁心是由数个片状硅钢片按一定顺序叠压而成。
硅钢片的选用是为了减小铁心磁阻,提高定子的磁路性能。
同时,定子铁心还具有良好的导热性能,可有效散热。
2.定子绕组:定子绕组包括三个相互独立的绕组,分别为A相、B相和C相绕组。
每个绕组由若干匝的导线组成,绕制在定子铁心上,形成三相对称的绕组结构。
3.定子绕组的原理:当三相对称的交流电流通过定子绕组时,形成的旋转磁场会与转子中的永磁体相互作用,从而产生力矩使转子旋转。
这就是定子绕组的工作原理。
二、转子结构和原理:转子是三相异步电动机的旋转部分,由转子铁心和永磁体组成。
1.转子铁心:转子铁心采用实心圆筒形结构,通过数个槽槽将定子绕组连接起来。
槽槽的数量和形状是根据电机的工作性能和要求确定的。
2.转子永磁体:转子永磁体通常由强磁性材料制成,常见的有永磁体磁体和磁体磁体两种。
永磁体通过磁场与旋转磁场相互作用,从而产生力矩使转子转动。
三、工作过程:1.激磁建立:当三相交流电流通过定子绕组时,形成一个旋转磁场。
此时,转子处于空转状态,即转子没有旋转。
2.转矩产生:在激磁建立后,通过外界力矩的作用,使转子开始旋转。
转子旋转时,旋转磁场与转子中的永磁体相互作用,产生力矩,驱动转子继续旋转。
3.转速调节:根据电机的负载情况,可以通过改变定子绕组的电流,从而调节转子旋转的速度。
当电机负载增加时,通过增加定子绕组的电流可以提高转子的转速,反之亦然。
总结:三相异步电动机的结构包括定子和转子两部分。
定子绕组通过三相交流电流形成旋转磁场,与转子中的永磁体相互作用,产生力矩驱动转子旋转。
通过激磁建立、转矩产生和转速调节三个阶段,实现电动机的正常工作。
三相异步电动机具有结构简单、制造成本低、可靠性高等优点,广泛应用于各个领域。
电动机的基本结构及工作原理
电动机的根本优结选素材构及工作原理交流电机分异步电机和同步电机两大类。
异步电机一般作电动机使用,拖动各种生产机械作功。
同步电机分分为同步发电机和同步电动机两类。
依据使用电源不同,异步电机可分为三相和单相两种型式。
一、异步电动机的根本结构三相异步电动机由定子和转子两局部组成。
因转子结构不同又可分为三相笼型和绕线式电机。
1、三相异步电动机的定子:定子主要由定子铁心、定子绕组和机座三局部组成。
定子的作用是通入三相对称交流电后产生旋转磁场以驱动转子旋转。
定子铁心是电动机磁路的一局部,为减少铁心损耗,一般由0.35〜0.5mm厚的导磁性能较好的硅钢片叠成圆筒形状,安装在机座内。
定子绕组是电动机的电路局部,安嵌安在定子铁心的内圆槽内。
定子绕组分单层和双层两种。
一般小型异步电机采纳单层绕组。
大中型异步电动机采纳双层绕组。
机座是电动机的外壳和支架,用来固定和支撑定子铁心和端盖。
电机的定子绕组一般采纳漆包线绕制而成,分三组分布在定子铁心槽内〔每组间隔1200〕构成对称的三相绕组。
三相绕组有6个出线端,其首尾分别用U1、U2;V1、V2;W1、W2表示,连接在电机机壳上的接线盒中,一般3KW 以下的电机采纳星形接法〔Y接〕3KW以上的电机采纳三角形接法〔△接〕。
当通入电机定子的三相交流电相序改变后,因定子的旋转磁场方向改变,所以电机的转子旋转方向也改变。
2、三相异步电动机的转子:转子主要由转子铁心、转子绕组和转轴三局部组成。
转子的作用是产生感应电动势和感应电流,形成电磁转矩,完成机电能量的转换,从而带动负载机械转动。
转子铁心和定子、气隙一起构成电动机的磁路局部。
转子铁心也用硅钢片叠压而成,压装在转轴上。
气隙是电动机磁路的一局部,它是决定电动机运行质量的一个重要因素。
气隙过大将会使励磁电流增大,功率因数降低,电动机的性能变坏;气隙过小,则会使运行时转子铁心和定子铁心发生碰撞。
一般中小型三相异步电动机的气隙为0.2〜1.0mm,大型三相异步电动机的气隙为1.0〜1.5mm。
异步电动机分解图
图1-1三相异步电动机的分解图一、三相异步电动机的结构(一)定子(静止部分)1.定子铁心: 定子铁心的作用是作为电机磁路的一部分,并在其上放置定子绕组。
2.定子绕组:定子绕组的是电动机的电路部分,通入三相交流电,产生旋转磁场。
主要绝缘项目有以下三种:(1)对地绝缘(2)相间绝缘(3)匝间绝缘接线盒(△接法)定子三相绕组的接线方式(1)星形接法(Y接)(2)三角形接法(△接)3.机座(二)转子(旋转部分)转子是电动机的旋转部分,包括转子铁心、转子绕组和转轴等部件。
1.转子铁心作用:电机磁路的一部分,并放置转子绕组。
一般用0.5毫米厚的硅钢片冲制、叠压而成,硅钢片外圆冲有均匀分布的孔,用来安置转子绕组。
2.转子绕组作用是切割定子旋转磁场产生感应电动势及电流,并形成电磁转矩而使电动机旋转。
根据构造的不同分为鼠笼式转子和绕线式转子。
如图1-5所示。
图1-5转子绕组(1)鼠笼式转子:若去掉转子铁心,整个绕组的外形像一个鼠笼,故称笼型绕组。
小型笼型电动机采用铸铝转子绕组,对于100KW以上的电动机采用铜条和铜端环焊接而成。
如图1-6所示。
图1-6笼型转子a)笼型绕组 b) 转子外形 c) 铸铝笼型转子(2)绕线式转子:绕线转子绕组与定子绕组相似,也是一个对称的三相绕组,一般接成星形,三个出线头接到转轴的三个集电环(滑环)上,再通过电刷与外电路联接,如图1-7所示。
图1-7绕线式转子异步电动机的转子接线示意图a)接线图 b)提刷装置3. 转轴用以传递转矩及支撑转子的重量,一般由中碳钢或合金钢制成。
(三)其它附件端盖、轴承、轴承端盖、风扇二.铭牌图1-8 三相异步电动机铭牌1.型号Y90L—42.额定功率PN指电动机在额定运行状态下运行时电动机轴上输出的机械功率,单位为KW。
式中,UN1、IN1、ηN、cosφN分别为电动机额定的线电压、线电流、效率、功率因数。
3.额定电压UN1指电动机在额定运行状态下运行时定子绕组所加的线电压,单位为V或KV。
三相异步电动机的结构组成
三相异步电动机的结构组成
1.转子:转子是电动机的旋转部分,通常由导电材料制成。
它的主要
结构包括轴心和转子核心。
轴心是连接转子与机械负载的部分,通常由高
强度的钢材制成,以承受机械应力和转矩。
转子核心是围绕轴心旋转的部分,由许多叠加而成的硅钢片组成,以减小铁损和提高转矩。
2.定子:定子是电动机的固定部分,通常由导电材料制成。
它的主要
结构由定子铁心和定子绕组组成。
定子铁心是定子的结构支撑物,通常由
硅钢片叠加而成,以减小铁损。
定子绕组是固定在定子铁心上的导电线圈,用于产生磁场。
定子绕组一般采用三相星型接法或三相三角形接法,以满
足三相电源供电要求。
3.端箱:端箱是电动机的外部保护壳体,用于固定和保护转子和定子。
它通常由铸铁或合金铝制成,具有良好的刚性和散热性能。
端箱内部有接
线端子,用于连接电源和外部负载。
此外,端箱还配备有轴承和密封件,
以支撑转子轴心和防止进水和灰尘。
除了以上结构组成,三相异步电动机还包括其他附件和辅助部件,如
风扇,用于散热和冷却转子和定子;传感器,用于测量电流、电压和转速
等参数;电子控制器,用于控制电动机的起动、停止和运行模式等。
这些
附件和辅助部件提供了电动机的安全运行和优化控制。
总之,三相异步电动机的结构组成主要包括转子、定子和端箱。
其中
转子是旋转部分,定子是固定部分,端箱是保护壳体。
其他附件和辅助部
件则用于电机的附加功能和优化性能。
这些组成部分协同工作,使电动机
能够高效、可靠地将电能转化为机械能。
三相单相异步电动机资料
论分析和实践证明,在对称的三相绕组中通入对称的三相绕组中通入对称 的三相交流电时会产生旋转磁场。如图1-32所示为三相异步电动机最简单 的定子绕组,每相绕组只用一匝线圈来表示,当线圈在空间上相隔120°, 作星形联接。
把定子绕组的三个 首端U1 V1 W1同三相 电源接通,这样绕组 中便有对称的三相电 流i1 i2 i3流过,波形如 1-33规定电流参考方 向由首端U1 V1 W1流 进从U2 V2 W2流出。
三、三相异步电动机的铭牌
1.型号:
Y系列的电动机型号由四部分组成:
①汉语拼音首字母Y表示异步电动机 ②数字部分表示机座中心高度 ③英文字母为机座长度代号(S-短机座、M-中机座、L-长机座)字
母后的数字为铁心长度代号 ④横线后的数字为电机的磁极数;如下图:
2.额定功率:指在额定转速下电动机转轴所能输出的机械功率,单
对称三相交流电产生的合成磁场分析:
当wt=00时,iA=0,AX绕组中无电流;iB为负,BY绕组中的电流从 Y流 入B1流出;iC为正,CZ绕组中的电流从C流入Z流出;由右手螺旋 定则可得合成磁场的方向如图1-33(a)所示。
当wt=1200时,iB=0,BY绕组中无电流;iA为正,AX绕组中的电 流从A流入X流出;iC为负,CZ绕组中的电流从Z流入C流出;由右手 螺旋定则可得合成磁场的方向如图1-33 (b)所示。
低压断路器具有操作安全、安装使用方便、工作可靠、动 作值可调、分断能力较高、兼顾多种保护、动作后不需要更换 元器件等优点,因此得到广泛应用。
(1)低压断路器的结构及符号
低压断路器主要由动触头、静触头、灭弧装置、操作机 构、热脱扣器、电磁脱扣器及外壳等部分组成。如下图:
《电机与电气控制技术》项目四练习题交流电机的应用
项目四交流电机的应用一、填空题1电动机是将电能转换为机械一能的设备。
2 .三相异步电动机主要有定子和转子两部分组成。
3 .三相异步电动机的定子铁心是用薄的硅钢片一叠装而成,它是定子的磁路路部分,其内表面冲有槽孔,用来嵌放定子绕组.4 .三相异步电动机的定子主要山定子铁心和定子绕组组成。
5 .三相异步电动机的转子有鼠笼式和绕线式两种形式。
6 .三相异步电动机的三相定子绕组通以三相交流电流,则会产生旋转磁场,7 .三相异步电动机旋转磁场的转速称为同步转速,它叮电源频率和磁极对数有关。
8 .三相异步电动机旋转磁场的转向是由电源的相序决定的,运行中若旋转磁场的转向改变了,转子的转向随之改变,9 .一台三相四极异步电动机,如果电源的频率/i=50Hz,则定子旋转磁场每秒在空间转过至转。
10 .三相异步电动机的转速取决于磁场极对数P、转差率S和电源频率f。
11 .三相异步电机的调速方法有变极调速、变频调速和转子回路串电阻调速,12 .在额定工作情况下的三相异步电动机,已知其转速为960r∕min,电动机的同步转速为:1000r/min、磁极对数为:3对,转差率为:0.04O13 .三相异步电动机机械负载加重时,其定子电流将小于o14 .三相异步电动机负载不变而电源电压降低时,其转子转速将增大o15 .一台三相二极异步电动机,如果电源的频率力二50HZ,则定子旋转磁场每秒在空间转转。
16 .笼型三相异步电动机常用的降压起动方法有:Y-△降压起动和自耦变压器降压起动。
17 .三相异步电动机采Y-△降压起动时,其起动电流是三角联接全压起动电流的1/3 ,起动转矩是三角联接全压起动时的1/318 .三相异步电动机的额定功率是额定状态时电动机转子轴上输出的机械功率,额定电流是满载时定子绕组的线电流,其转子的转速小于旋转磁场的速度。
19 .电动机铭牌上所标额定电压是指电动机绕组的线电压.20 .某三相异步电动机额定电压为380/220V,当电源电压为220V时,定子绕组应接成三角形接法:当电源电压为380V时,定子绕组应接成星形接法。
三相异步电动机的工作原理及结构
国产中小型三相电动机型号的系列为Y系列,是按 国际电工委员会IEC标准设计生产的三相异步电动机, 它是以电机中心高度为依据编制型号谱的,如
Y-200L2-6
异步电动机 中心高度200mm
6极
2号铁心
长机座(M——中机座) (S——短机座)
Y-200L2-6
异步电动机 中心高度200mm
6极
1.定子部分
定子是用来产生旋转磁场的。三相电动机的定子一般由外壳、 定子铁心、定子绕组等部分组成。
(1)外壳 三相电动机外壳包括机座、端盖、轴承盖、接线盒及吊环等
部件。
机座:铸铁或铸钢浇铸成型,它的作用是保护和固定三相电 动机的定子绕组。中、小型三相电动机的机座还有两个端盖支承 着转子,它是三相电动机机械结构的重要组成部分。通常,机座 的外表要求散热性能好,所以一般都铸有散热片。
三相异步电动机的额定功率与其他额定数据之间有如下关系式
(3-3)
式中 cosN ——额定功率因数 N ——额定效率PN 3U N I N Nhomakorabeaos NN
5.额定频率 额定频率是指电动机所接的交流电源每秒钟内周期变化的次数,用fN表示。
我国规定标准电源频率为50Hz。
6.额定转速 表示,额一定般转是速略表小示于三对相应电的动同机步在转额速定n1工。作如情n1况=1下50运0r行/m时in,每则分n钟N 的=1转44速0r,/m用in。nN
2.转子部分
(1)转子铁心
是用0.5mm厚的硅钢片叠压而 成,套在转轴上,作用和定子铁心 相同,一方面作为电动机磁路的一 部分,一方面用来安放转子绕组。
(2)转子绕组
异步电动机的转子绕组分为绕 线形与笼形两种,由此分为绕线转 子异步电动机与笼形异步电动机。
三相异步电动机定子铁心和定子绕组
三相异步电动机定子铁心和定子绕组效果:电机磁路的一有些,并在其上放置定子绕组。
构造:定子铁心通常由0.35~0.5毫米厚外表具有绝缘层的硅钢片冲制、叠压而成,在铁心的内圆冲有均匀散布的槽,用以嵌放定子绕组。
定子铁心槽型有以下几种:
半缄默幽静幽静型槽:电动机的功率和功率因数较高,但绕组嵌线和绝缘都较艰难。
通常用于小型低压电机中。
半开口型槽:可嵌放成型绕组,通常用于大型、中型低压电机。
所谓成型绕组即绕组可事前经过绝缘处理后再放入槽内。
开口型槽:用以嵌放成型绕组,绝缘办法便当,首要用在高压电机中。
定子绕组
效果:是电动机的电路有些,通入三相沟通电,发作旋转磁场。
构造:由三个在空间互隔120°电视点、队称摆放的构造彻底相同绕组联接而成,这些绕组的各个线圈按必定规矩别离嵌放在定子各槽内。
定子绕组的首要绝缘项目有以下三种:(确保绕组的各导电有些
与铁心间的牢靠绝缘以及绕组本身间的牢靠绝缘)。
(1)对地绝缘:定子绕组全体与定子铁心间的绝缘。
(2)相间绝缘:各相定子绕组间的绝缘。
(3)匝间绝缘:每相定子绕组各线匝间的绝缘。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三相异步电动机定子铁心和定子绕组
作用:电机磁路的一部分,并在其上放置定子绕组。
构造:定子铁心一般由0.35~0.5毫米厚表面具有绝缘层的硅钢片冲制、叠压而成,在铁心的内圆冲有均匀分布的槽,用以嵌放定子绕组。
定子铁心槽型有以下几种:
半闭口型槽:电动机的效率和功率因数较高,但绕组嵌线和绝缘都较困难。
一般用于小型低压电机中。
半开口型槽:可嵌放成型绕组,一般用于大型、中型低压电机。
所谓成型绕组即绕组可事先经过绝缘处理后再放入槽内。
开口型槽:用以嵌放成型绕组,绝缘方法方便,主要用在高压电机中。
定子绕组
作用:是电动机的电路部分,通入三相交流电,产生旋转磁场。
构造:由三个在空间互隔120°电角度、队称排列的结构完全相同绕组连接而成,这些绕组的各个线圈按一定规律分别嵌放在定子各槽内。
定子绕组的主要绝缘项目有以下三种:(保证绕组的各导电部分与铁心间的可靠绝缘以及绕组本身间的可靠绝缘)。
(1)对地绝缘:定子绕组整体与定子铁心间的绝缘。
(2)相间绝缘:各相定子绕组间的绝缘。
(3)匝间绝缘:每相定子绕组各线匝间的绝缘。
