第四章9一键多功能按键识别技术
一键多功能按键识别技术
1．实验任务如图4.9.1所示，开关SP1接在P3.7/RD管脚上，在AT89S51单片机的P1端口接有四个发光二极管，上电的时候，L1接在P1.0管脚上的发光二极管在闪烁，当每一次按下开关SP1的时候，L2接在P1.1管脚上的发光二极管在闪烁，再按下开关SP1的时候，L3接在P1.2管脚上的发光二极管在闪烁，再按下开关SP1的时候，L4接在P1.3管脚上的发光二极管在闪烁，再按下开关SP1的时候，又轮到L1在闪烁了，如此轮流下去。
2．电路原理图图4.9.13．系统板上硬件连线（1．把“单片机系统”区域中的P3.7/RD端口连接到“独立式键盘”区域中的SP1端口上；（2．把“单片机系统”区域中的P1.0－P1.4端口用8芯排线连接到“八路发光二极管指示模块”区域中的“L1－L8”端口上；要求，P1.0连接到L1，P1.1连接到L2，P1.2连接到L3，P1.3连接到L4上。
4．程序设计方法（1．设计思想由来在我们生活中，我们很容易通过这个叫张三，那个叫李四，另外一个是王五；那是因为每个人有不同的名子，我们就很快认出，同样，对于要通过一个按键来识别每种不同的功能，我们给每个不同的功能模块用不同的ID号标识，这样，每按下一次按键，ID的值是不相同的，所以单片机就很容易识别不同功能的身份了。
（2．设计方法从上面的要求我们可以看出，L1到L4发光二极管在每个时刻的闪烁的时间是受开关SP1来控制，我们给L1到L4闪烁的时段定义出不同的ID号，当L1在闪烁时，ID＝0；当L2在闪烁时，ID＝1；当L3在闪烁时，ID＝2；当L4在闪烁时，ID＝3；很显然，只要每次按下开关K1时，分别给出不同的ID号我们就能够完成上面的任务了。
下面给出有关程序设计的框图。
5．程序框图图4.9.2 6．汇编源程序ID EQU 30HSP1 BIT P3.7L1 BIT P1.0L2 BIT P1.1L3 BIT P1.2L4 BIT P1.3ORG 0MOV ID,#00HSTART: JB K1,RELLCALL DELAY10MSJB K1,RELINC IDMOV A,IDCJNE A,#04,RELMOV ID,#00HREL: JNB K1,$MOV A,IDCJNE A,#00H,IS0CPL L1LCALL DELAYSJMP STARTIS0: CJNE A,#01H,IS1CPL L2LCALL DELAYSJMP STARTIS1: CJNE A,#02H,IS2CPL L3LCALL DELAYSJMP STARTIS2: CJNE A,#03H,IS3CPL L4LCALL DELAYSJMP STARTIS3: LJMP START DELAY10MS: MOV R6,#20LOOP1: MOV R7,#248DJNZ R7,$DJNZ R6,LOOP1RETDELAY: MOV R5,#20LOOP2: LCALL DELAY10MSDJNZ R5,LOOP2RETEND7．C语言源程序#include <AT89X51.H>unsigned char ID;void delay10ms(void){unsigned char i,j;for(i=20;i>0;i--)for(j=248;j>0;j--);}void delay02s(void){unsigned char i;for(i=20;i>0;i--){delay10ms();}}void main(void){while(1){if(P3_7==0){delay10ms();if(P3_7==0){ID++;if(ID==4){ID=0;}while(P3_7==0); }}switch(ID){case 0:P1_0=~P1_0;delay02s();break;case 1:P1_1=~P1_1; delay02s(); break;case 2:P1_2=~P1_2; delay02s(); break;case 3:P1_3=~P1_3; delay02s(); break;}}。

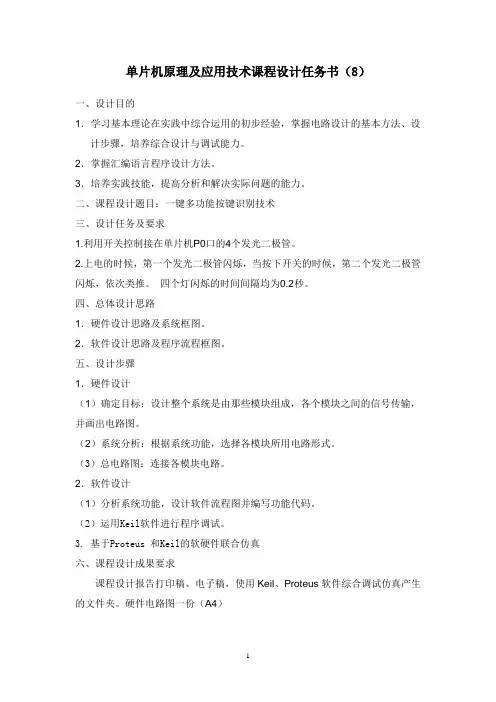

4--课程设计任务书-一键多功能识别技术-
一、设计目的1．学习基本理论在实践中综合运用的初步经验，掌握电路设计的基本方法、设计步骤，培养综合设计与调试能力。
2．掌握汇编语言程序设计方法。
3．培养实践技能，提高分析和解决实际问题的能力。
二、课程设计题目：一键多功能按键识别技术三、设计任务及要求1.利用开关控制接在单片机P0口的4个发光二极管。
2.上电的时候，第一个发光二极管闪烁，当按下开关的时候，第二个发光二极管闪烁，依次类推。
四个灯闪烁的时间间隔均为0.2秒。
四、总体设计思路1．硬件设计思路及系统框图。
2．软件设计思路及程序流程框图。
五、设计步骤1．硬件设计（1）确定目标：设计整个系统是由那些模块组成，各个模块之间的信号传输，并画出电路图。
（2）系统分析：根据系统功能，选择各模块所用电路形式。
（3）总电路图：连接各模块电路。
2．软件设计（1）分析系统功能，设计软件流程图并编写功能代码。
（2）运用Keil软件进行程序调试。
3. 基于Proteus 和Keil的软硬件联合仿真六、课程设计成果要求课程设计报告打印稿、电子稿，使用Keil、Proteus软件综合调试仿真产生的文件夹。
硬件电路图一份（A4）一、设计目的1．学习基本理论在实践中综合运用的初步经验，掌握电路设计的基本方法、设计步骤，培养综合设计与调试能力。
2．掌握汇编语言程序设计方法。
3．培养实践技能，提高分析和解决实际问题的能力。
二、课程设计题目：一键多功能按键识别技术三、设计任务及要求1.利用开关控制接在单片机P0口的4个发光二极管。
2.上电的时候，第一个发光二极管闪烁，当按下开关的时候，第二个发光二极管闪烁，依次类推。
四个灯闪烁的时间间隔均为0.5秒。
四、总体设计思路1．硬件设计思路及系统框图。
2．软件设计思路及程序流程框图。
五、设计步骤1．硬件设计（1）确定目标：设计整个系统是由那些模块组成，各个模块之间的信号传输，并画出电路图。
（2）系统分析：根据系统功能，选择各模块所用电路形式。
按键控制键盘检测原理与应用

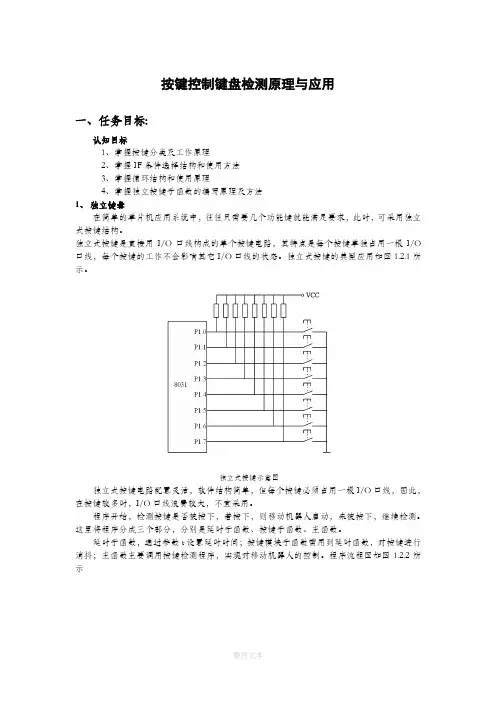

按键控制键盘检测原理与应用一、任务目标:认知目标1、掌握按键分类及工作原理2、掌握IF条件选择结构和使用方法3、掌握循环结构和使用原理4、掌握独立按键子函数的编写原理及方法1、独立键盘在简单的单片机应用系统中，往往只需要几个功能键就能满足要求，此时，可采用独立式按键结构。
独立式按键是直接用I/O口线构成的单个按键电路，其特点是每个按键单独占用一根I/O 口线，每个按键的工作不会影响其它I/O口线的状态。
独立式按键的典型应用如图1.2.1所示。
独立式按键示意图独立式按键电路配置灵活，软件结构简单，但每个按键必须占用一根I/O口线，因此，在按键较多时，I/O口线浪费较大，不宜采用。
程序开始，检测按键是否被按下，若按下，则移动机器人启动，未被按下，继续检测。
这里将程序分成三个部分，分别是延时子函数、按键子函数、主函数。
延时子函数，通过参数t设置延时时间；按键模块子函数需用到延时函数，对按键进行消抖；主函数主要调用按键检测程序，实现对移动机器人的控制。
程序流程图如图1.2.2所示程序流程图程序示例：在编写程序开始的部分，将系统头文件“STC89C52RC.H”包含进来，对常用的变量类型进行宏定义，规划各函数和变量，对变量进行定义和初始化，对自定义子函数进行声明并添加相应标注，程序开始部分如下sbit IN1=P1^0;sbit IN2=P1^1;Void key()；编写主函数，在主函数中就是调用按键检测函数。
Void main(){key();}编写key（）按键检测函数，按键按下，输出低电平，通过if语句检测低电平，延时10ms 后，再次检测，若检测为高电平，则表示为机械抖动，若检测到低电平表示按键按下。
Void key(){if(IN1==0){delay_ms(10);if(IN1==0){while(IN1==0);IN2=~IN2；}}}在上面的程序中，就只有一个检查按键扫描的函数key()，key()函数是检查有没有按键按下编写的。
09 案例九 一键多功能按键识别技术
一键多功能按键识别技术1．实验任务如图1所示，开关SP1接在P3.7/RD管脚上，在AT89S51单片机的P1端口接有四个发光二极管，上电的时候，L1接在P1.0管脚上的发光二极管在闪烁，当每一次按下开关SP1的时候，L2接在P1.1管脚上的发光二极管在闪烁，再按下开关SP1的时候，L3接在P1.2管脚上的发光二极管在闪烁，再按下开关SP1的时候，L4接在P1.3管脚上的发光二极管在闪烁，再按下开关SP1的时候，又轮到L1在闪烁了，如此轮流下去。
2．电路原理图图13．系统板上硬件连线（1）．把“单片机系统”区域中的P3.7/RD端口连接到“独立式键盘”区域中的SP1端口上；（2）．把“单片机系统”区域中的P1.0－P1.4端口用8芯排线连接到“八路发光二极管指示模块”区域中的“L1－L8”端口上；要求，P1.0连接到L1，P1.1连接到L2，P1.2连接到L3，P1.3连接到L4上。
4．程序设计方法（1）．设计思想由来在我们生活中，我们很容易通过这个叫张三，那个叫李四，另外一个是王五；那是因为每个人有不同的名子，我们就很快认出，同样，对于要通过一个按键来识别每种不同的功能，我们给每个不同的功能模块用不同的ID号标识，这样，每按下一次按键，ID的值是不相同的，所以单片机就很容易识别不同功能的身份了。
（2）．设计方法从上面的要求我们可以看出，L1到L4发光二极管在每个时刻的闪烁的时间是受开关SP1来控制，我们给L1到L4闪烁的时段定义出不同的ID号，当L1在闪烁时，ID＝0；当L2在闪烁时，ID＝1；当L3在闪烁时，ID＝2；当L4在闪烁时，ID＝3；很显然，只要每次按下开关K1时，分别给出不同的ID号我们就能够完成上面的任务了。
下面给出有关程序设计的框图。
5．程序框图如图2所示。
图26．汇编源程序 ID EQU 30H SP1 BIT P3.7 L1 BIT P1.0 L2 BIT P1.1 L3 BITP1.2 L4 BIT P1.3 ORG 0MOV ID,#00HSTART: JB K1,REL LCALL DELAY10MS JB K1,REL INC ID MOV A,IDCJNE A,#04,REL MOV ID,#00H REL: JNB K1,$ MOV A,IDCJNE A,#00H,IS0 CPL L1LCALL DELAY SJMP STARTIS0: CJNE A,#01H,IS1 CPL L2LCALL DELAY SJMP STARTIS1: CJNE A,#02H,IS2 CPL L3LCALL DELAY SJMP STARTIS2: CJNE A,#03H,IS3 CPL L4LCALL DELAY SJMP STARTIS3: LJMP STARTDELAY10MS: MOV R6,#20 LOOP1: MOV R7,#248 DJNZ R7,$DJNZ R6,LOOP1 RETDELAY: MOV R5,#20LOOP2: LCALL DELAY10MS DJNZ R5,LOOP2 RET END7． C语言源程序#include <AT89X51.H> unsigned char ID; void delay10ms(void) {unsigned char i,j; for(i=20;i>0;i--) for(j=248;j>0;j--); }void delay02s(void) {unsigned char i; for(i=20;i>0;i--) {delay10ms(); } }void main(void) { while(1) { if(P3_7==0) {delay10ms(); if(P3_7==0) { ID++;if(ID==4) { ID=0; }while(P3_7==0); } }switch(ID) { case 0: P1_0=~P1_0; delay02s(); break; case 1:P1_1=~P1_1; delay02s(); break; case 2: P1_2=~P1_2; delay02s(); break; case 3: P1_3=~P1_3; delay02s(); break; } } }。
