中央空调结构及原理精讲
中央空调原理
中央空调系统原理图1所示为一典型中央空调机组系统图，主要由冷冻水循环系统、冷却水循环系统及主机三部分组成：图1 中央空调系统原理图●冷冻水循环系统该部分由冷冻泵、室内风机及冷冻水管道等组成。
从主机蒸发器流出的低温冷冻水由冷冻泵加压送入冷冻水管道（出水），进入室内进行热交换，带走房间内的热量，最后回到主机蒸发器（回水）。
室内风机用于将空气吹过冷冻水管道，降低空气温度，加速室内热交换。
●冷却水循环部分该部分由冷却泵、冷却水管道、冷却水塔及冷凝器等组成。
冷冻水循环系统进行室内热交换的同时，必将带走室内大量的热能。
该热能通过主机内的冷媒传递给冷却水，使冷却水温度升高。
冷却泵将升温后的冷却水压入冷却水塔（出水），使之与大气进行热交换，降低温度后再送回主机冷凝器（回水）。
●主机主机部分由压缩机、蒸发器、冷凝器及冷媒（制冷剂）等组成，其工作循环过程如下：首先低压气态冷媒被压缩机加压进入冷凝器并逐渐冷凝成高压液体。
在冷凝过程中冷媒会释放出大量热能，这部分热能被冷凝器中的冷却水吸收并送到室外的冷却塔上，最终释放到大气中去。
随后冷凝器中的高压液态冷媒在流经蒸发器前的节流降压装置时，因为压力的突变而气化，形成气液混合物进入蒸发器。
冷媒在蒸发器中不断气化，同时会吸收冷冻水中的热量使其达到较低温度。
最后，蒸发器中气化后的冷媒又变成了低压气体，重新进入了压缩机，如此循环往复。
中央空调是大厦里的耗电大户，每年的电费中空调耗电占整个大厦60%左右，因此中央空调的节能改造显得非常重要，有着非常好的经济效益和社会效益。
中央空调原理原理分析中央空调主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和散热水塔组成。
制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻水泵将冷冻水送到各风机风口的冷却盘管中，由风机吹送冷风达到降温的目的。
经蒸发后的制冷剂在冷凝剂中释放出热量，与冷却循环水进行热交换，由冷却水泵将带来热量的冷却水送到散热水塔上由水塔风扇对其进行喷淋冷却，与大气之间进行热交换。
中央空调系统原理及原理图(含末端设备).
中央空调系统的分类（续）
2、半集中式空调 送入空调房间的新风由空调机房集中处理， 空调房间内的空气由分散在房间内的装置 处理的系统
9
中央空调系统的分类（续）
两种空调的优缺点
集中式中央空调 处理空气量大，有 集中的冷源和热源， 运行可靠，便于管 理和维修，但机房 占地面积较大 半集中式中央空调 适用于空气调节房 间较多，且各房间 要求单独调节的建 筑物
16
中央空调系统优点（续）
5、简化管理：于采用不同区间单独控制系统为用户 所有，产权关系明确，可简化空调设施管理。 6、提升档次：中央空调主机可以避免破坏楼体的整 体外观，使用户充分享受高档综合环境的同时， 提升产品质量及量贩档次。 7、投资方便：可根据量贩发展情况，分期分批投资 添置空调系统，同时量贩档次提升，因此资金周 转快，有效地利用资金更进一步开发。
26
压缩机（续）
压缩过程：压缩过程在压缩机中进行，这 是一个升压升温过程。压缩机将从蒸发器 流出的低压制冷剂蒸气压缩，使蒸气的压 力提高到与冷凝温度对应的冷凝压力，从 而保证制冷剂蒸气能在常温下被冷凝液化。 而制冷剂经压缩机压缩后，温度也升高了。
27
冷凝器
冷凝过程：冷凝过程在冷凝器中进行，它是一个 恒压放热过程。为了让制冷剂蒸气能被反复使用， 需将蒸发器流出的制冷剂蒸气冷凝还原为液态， 向环境介质放热。 冷凝器按工作过程可分为冷却区段和冷凝区段。 冷凝器的入口附近为冷却区段，高温的制冷剂过 热蒸气通过冷凝器的金属盘管和散热片，将热量 传给周围的空气，并降温冷却，变成饱和蒸气。 冷凝器的出口附近为冷凝区段，制冷剂由饱和蒸 气冷凝为饱和液体放出潜热，并传给周围空气。
1
吸收式 制冷机
燃油 和燃 气
电力
《中央空调工作原理》PPT课件
6、蒸 发 器 系 统
1、蒸发器的分类： 蒸发器按其被冷却的介质种类可分为冷却液体的蒸发器 <干式蒸发器>和冷却空气用的蒸发器<表冷式蒸 发器>这两大类.空调系统所使用的蒸发器一般为冷却空气的蒸发器.当制冷系统的氟里昂液态进入膨胀 阀节流后送入蒸发器,属于汽化过程,这时候需要吸收大量热量,使房间温度逐步降低、以达到制冷及去湿 效果. 2、A型蒸发器 "A"型结构蒸发器的优点是该结构具有较大的迎风面积和较低的迎面风速以防止逆风带水.蒸发器配备有 1／2"铜管铝翅片及不锈钢凝结水盘,以利热量更好的传递.蒸发器盘管分为多路进入并作交错安排,籍此 将每个制冷系统都能遍布于盘管迎风面上,当单一制冷系统运行时,显热制冷量可达总制冷量的 55％—60 ％. 3、蒸发器的去湿功能
在正常制冷循环中,室内机风扇以正常速度运转,供给设计气流以及最经ห้องสมุดไป่ตู้的能量以满足制冷量的要求.
7 、压 缩 机 系 统
❖ 压缩式制冷循环系统主要由压缩机、冷凝器、节流装置〔毛细管或膨胀 阀〕和蒸发器等四大部分组成,并由管道连接成密闭系统,制冷剂在这个密 闭系统中不断循环流动,发生状态变化,与外界进行换热.
❖ 由风扇.传入空气,使高压气体进一步放热凝结.成为 液体.高压液体再喷入蒸发器,在低压下蒸发再次吸 热.
❖ 同时有风不断经过,使这些空气变为冷空气,吹到房 内就是冷风.
1、中央空调新风系统
❖ 室外的新鲜空气受到风处理机的吸引进入风 柜,并经过过滤降温除湿后由风道送入每个房 间,这时的新风不能满足室内的热湿负荷,仅能 满足室内所需的新风量,随着室内风机盘管处 理室内空气热湿负荷的同时,多余出来的空气 通过回风机按阀门的开启比例一部分排出室 外,一部分返回到进风口处以便再次循环利用.

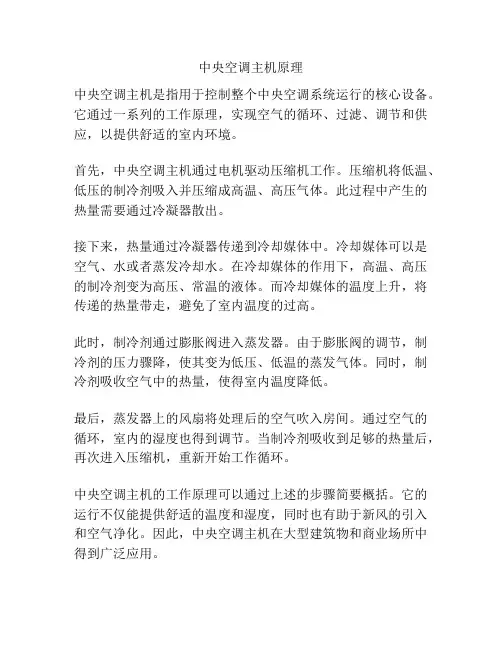

中央空调主机原理
中央空调主机原理
中央空调主机是指用于控制整个中央空调系统运行的核心设备。
它通过一系列的工作原理，实现空气的循环、过滤、调节和供应，以提供舒适的室内环境。
首先，中央空调主机通过电机驱动压缩机工作。
压缩机将低温、低压的制冷剂吸入并压缩成高温、高压气体。
此过程中产生的热量需要通过冷凝器散出。
接下来，热量通过冷凝器传递到冷却媒体中。
冷却媒体可以是空气、水或者蒸发冷却水。
在冷却媒体的作用下，高温、高压的制冷剂变为高压、常温的液体。
而冷却媒体的温度上升，将传递的热量带走，避免了室内温度的过高。
此时，制冷剂通过膨胀阀进入蒸发器。
由于膨胀阀的调节，制冷剂的压力骤降，使其变为低压、低温的蒸发气体。
同时，制冷剂吸收空气中的热量，使得室内温度降低。
最后，蒸发器上的风扇将处理后的空气吹入房间。
通过空气的循环，室内的湿度也得到调节。
当制冷剂吸收到足够的热量后，再次进入压缩机，重新开始工作循环。
中央空调主机的工作原理可以通过上述的步骤简要概括。
它的运行不仅能提供舒适的温度和湿度，同时也有助于新风的引入和空气净化。
因此，中央空调主机在大型建筑物和商业场所中得到广泛应用。
中央空调系统工作原理
中央空调系统工作原理
中央空调系统是一种集中供冷、供热和通风于一体的空调系统，它通过一系列的组件和工作原理实现对整个建筑或区域空气的调节和控制。
中央空调系统的主要组件包括制冷剂循环系统、空气处理单元、冷却水系统和控制系统。
制冷剂循环系统是中央空调系统的核心部分。
它由压缩机、膨胀阀、冷凝器和蒸发器组成。
制冷剂在循环中不断吸收和释放热量，从而实现空气的冷却和加热。
空气处理单元是中央空调系统的主要工作单元，它位于建筑物内部，负责处理空气。
空气处理单元包括过滤器、加热器、制冷器、湿度控制器等组件。
空气通过过滤器进入空气处理单元，经过加热或制冷后进行湿度调节，最后通过送风口送出。
冷却水系统通常用于大型建筑或工业区域。
它通过冷却塔、冷却水泵和冷却水管道将冷却水循环供给到空气处理单元中的制冷器，实现冷却效果。
冷却水系统与制冷剂循环系统相结合，提供了更高效的制冷性能。
控制系统用于监控和调节中央空调系统的运行。
它包括温度、湿度、压力和风速等传感器，以及控制器和执行器。
控制系统可以根据设定的参数自动控制空调系统的运行状态，保持室内的舒适温度和湿度。
综上所述，中央空调系统通过制冷剂循环、空气处理单元、冷却水系统和控制系统等组件及工作原理实现对空气的调节和控制。
它具有集中供冷、供热和通风的特点，适用于大型建筑和区域，提供了舒适和健康的室内环境。
中央空调的结构和原理精讲
对照图例说出中央空调的基本组成 辨别中央空调的种类 对照样图说出空气调节系统的结构和基本原理 分析管路系统的结构和布置
课程结束后，学员能够：
中央空调的基本组成
空气处理部分 冷热源部分 空气输送和分配 自动控制部分
中央空调的基本组成
袋式过滤器
表冷器
3、 空气-水式空调系统
由经过处理的空气和水共同负担室内热湿负荷 ，典型 装置是风机盘管加新风系统
4、 制冷剂式空调系统
利用直接蒸发的制冷剂吸热来调节室内温度、湿度
中央空调系统的分类（续）
空气处理装置（加热、制冷、加湿、除湿）
新风机组
新风
新风
冷冻水
回风
风管
风机盘管
中央空调系统的分类（续）
中央空调风系统
送风机
滴水盘
新回风混合段
空气过滤段
表冷段
风机送风段
风量调节阀
中央空调系统的分类
一、按处理设备的情况分类
1、集中式空调
空气处理设备和送、回风机等集中设在空调机房 内，通过送、回风管道与被调节的空调场所相连， 对空气进行集中处理和分配
中央空调系统的分类（续）
2、半集中式空调
送入空调房间的新风由空调机房集中处理，空 调房间内的空气由分散在房间内的装置处理的 系统
新回风混合段
空气过滤段
表冷段
风机送风段
风量调节阀
中央空调风系统（续）
三、空调系统末端设备和零部件
装配式空调机组
中央空调风系统（续）
三、空调系统末端设备和零部件
装配式空调机组
吊顶式空调机组
立式空调机组
卧式空调机组
中央空调风系统（续）
中央空调的工作原理
中央空调的工作原理中央空调是一种集中供冷、供热、通风、除湿等功能于一体的空调系统，广泛应用于大型商业建筑、办公楼、医院、工厂等场所。
它的工作原理主要包括制冷循环和送风循环两个方面。
首先，我们来看制冷循环。
中央空调的制冷循环是通过蒸发冷凝的原理来实现的。
工作流程大致如下，首先，制冷剂在蒸发器内吸收室内空气的热量，使室内空气温度下降，同时制冷剂自身蒸发成为低温低压的气体；然后，制冷剂被压缩机压缩成高温高压的气体，通过冷凝器散发热量，使制冷剂冷凝成液体；最后，制冷剂通过膨胀阀减压，回到蒸发器，重新参与循环。
这样一来，室内空气就能够被不断地循环制冷，从而达到降温的效果。
其次，送风循环也是中央空调工作原理的关键部分。
送风循环通过风机将室内空气抽入中央空调系统，经过过滤、制冷或加热处理后再送回室内，以保持室内空气的清新和舒适。
在这个过程中，中央空调系统还可以根据室内温度、湿度等参数进行智能调节，以满足不同场所和季节的需求。
总的来说，中央空调的工作原理就是通过制冷循环和送风循环相互配合，将室内空气进行循环处理，从而达到降温、除湿、通风等目的。
它的工作原理清晰明了，操作简单方便，能够有效地提高室内空气质量，提升人们的舒适度和工作效率。
除此之外，中央空调还具有节能、环保等优点，是现代建筑中不可或缺的重要设备。
随着科技的不断发展，中央空调的工作原理也在不断完善和创新，为人们的生活和工作带来更多的便利和舒适。
综上所述，中央空调的工作原理是通过制冷循环和送风循环相互配合，实现室内空气的循环处理，从而达到降温、除湿、通风等效果。
它在现代建筑中的应用越来越广泛，为人们的生活和工作带来了极大的便利和舒适。
随着科技的不断进步，相信中央空调的工作原理也会不断完善，为人们创造更加舒适的室内环境。
中央空调原理简介
中央空调原理简介中央空调原理包括：一、中央空调制冷原理：有压缩式、吸收式等，这里不再细述；二、中央空调系统原理：有风系统工作原理、水系统工作原理、盘管系统工作原理等，简单介绍如下：1、中央空调原理的新风系统工作：室外的新鲜空气受到风处理机的吸引进入风柜，并经过过滤降温除湿后由风道送入每个房间，这时的新风不能满足室内的热湿负荷，仅能满足室内所需的新风量，随着室内风机盘管处理室内空气热湿负荷的同时，多余出来的空气通过回风机按阀门的开启比例一部分排出室外，一部分返回到进风口处以便再次循环利用。
如图：2、中央空调原理的盘管系统工作：室内的风机盘管工作时吸入一部分由风柜处理后的新风，再吸入一部分室内未处理的空气经过工艺处理后，由风口送出能够吸收室内余热余湿的冷空气，使室内温度湿度达到所需要的标准，如此循环工作。
如图：3、中央空调原理的风管积尘原因：室外空气经中央空调处理时，由于大多数粗精效过滤网仅能过滤3um以上的悬浮颗粒物，其微细颗粒物则随风直接进入风管，而风管内表面实际粗糙度远远高于微细颗粒物的大小，因此，这些微细的颗粒物随着空气与风管内壁相互碰撞摩擦产生静电吸附越积越多，从而导致风管内壁的粗糙度越来越大，灰尘粘附加速进行，如此长年累月形成较厚积尘。
如图：页次:1/11篇/页首页上一页下一页尾页合计1篇Go:风机盘管我公司供应的变风量新风机组风机盘管外形美观，性能良好，已达到国内一流水平，可以取代进口同类产品。
风机盘管空调器主要由风机、热交换器（盘管）、凝水盘、壳体及控制器组成。
风机盘管品种齐全、性能优越，用途广泛。
风机盘管用于要求噪声小，温度调节灵活的各种宾馆、公寓、饭店、医院、商业大楼等处。
电工中高级题库五级工（两份，运行、电修各一份）一、填空１、对修理后的直流电机进行空载试验，其目的在于检查各机械运转部分是否正常，有无过热、声音、振动现象。
２、直流测速发电机接励磁方式可分为他励式永励与式。
３、整台电机一次更换半数以上的电刷之后，最好先以1/4~1/2的额定负载运行12h以上，使电刷有较好配合之后再满载运行。
大型中央空调工作原理及系统结构图
大型中央空调工作原理及系统结构图中央空调系统主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和冷却塔组成。
各部分的作用及工作原理如下：1、制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻泵将冷冻水送到各风机风口的冷却盘管中，由风机吹送达到降温的目的。
经蒸发后的制冷剂在冷凝器中释放出热量成气态，冷却泵将冷却水送到冷却塔上由水塔风机对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。
2、冷冻水循环系统该部分由冷冻泵、室内风机及冷冻水管道等组成。
从主机蒸发器流出的低温冷冻水由冷冻泵加压送入冷冻水管道（出水），进入室内进行热交换，带走房间内的热量，最后回到主机蒸发器（回水）。
室内风机用于将空气吹过冷冻水管道，降低空气温度，加速室内热交换。
3、冷却水循环部分该部分由冷却泵、冷却水管道、冷却水塔及冷凝器等组成。
冷冻水循环系统进行室内热交换的同时，必将带走室内大量的热能。
该热能通过主机内的冷媒传递给冷却水，使冷却水温度升高。
冷却泵将升温后的冷却水压入冷却水塔（出水），使之与大气进行热交换，降低温度后再送回主机冷凝器（回水）。
4、主机主机：由压缩机、蒸发器、冷凝器及冷媒（制冷剂）等组成，其工作循环过程如下。
首先低压气态冷媒被压缩机加压进入冷凝器并渐渐冷凝成高压液体。
在冷凝过程中冷媒会释放出大量热能，这部分热能被冷凝器中的冷却水吸收并送到室外的冷却塔上，最终释放到大气中去。
随后冷凝器中的高压液态冷媒在流经蒸发器前的节流降压装置时，因为压力的突变而气化，形成所液混合物进入蒸发器。
冷媒在蒸发器中不断气化，同时会吸收冷冻水中的热量使其达到较低温度。
最后，蒸发器中气化后的冷媒又变成了低压气体，重新进入了压缩机。
如此循环往复。
空调制冷系统，主要是由制冷压缩机、冷凝器、蒸发器、和节流膨胀阀四个基本部件组成。
它们之间用管道依次连接，形成一个密闭的系统，制冷剂在系统中不断地循环流动，发生状态变化与外界进行热量交换。
[讲义]中央空调基本原理.ppt
![[讲义]中央空调基本原理.ppt](https://img.taocdn.com/s3/m/e3b9d16426d3240c844769eae009581b6bd9bd9f.png)
水处理设备的安装部位
总结
中央空调主机制冷剂循环系统
在正常大气压力条件（760毫米汞柱）下，是要达到100℃才 沸腾蒸发，而在低于大气压力（即真空）环境下，水可以在温 度很低时沸腾。中央空调主机里可以制造6毫米汞柱的真空条件， 水的沸点只有4℃。
溴化锂溶液就可以创造这种真空条件，因为溴化锂(LiBr)是一 种吸水性极强的盐类物质，可以连续不断地将周围的水蒸汽吸 收过来，维持容器中的真空度。
冷却水系统
气体压缩温度
升高。
打气筒的发热， 主要是压缩气 体的缘故。
冷却塔
冷却水/热媒水系统
水处理设备的安装部位
的
主要工作原理
水的物理性质
制冷原因 空调机的循环系统
空调主机循环体统 压缩机 冷凝器
膨胀阀/泵
蒸发器 冷却水系统
冷却塔
冷却水/热媒水系统
冷却塔 冷却水/热媒水系统 水处理设备的安装部位
总结
气变液
气变液，是个放热传热过 程。大气的热量传给了水瓶。
液变气
液变气是 个吸热过 程需要加
热。
水有5德：德（上善若水）、义（不回流）、勇（飞流直下）、道（遵循规律）、正直
气液的物理性质
制冷原因
空调机的循环系统
空调主机循环体统
压缩机
冷凝器
膨胀阀/泵 蒸发器
中央空调压缩机主要类型
2空、调中主央机空冷放调却热的水、主系冷机统却真水空吸环热境如何制
制冷时，他就是冷凝器。
冷却塔
冷却水/热媒水系统
预热回收系统，当热 量不足时，则有锅炉
系统补充热量。
当中央空调主机功率较大时，则在压缩机 之后，冷凝器之前，安装板式换热器，将一 部分能量带走，供洗浴等方面的热水热源。
中央空调的原理
中央空调的原理
中央空调是一种集中供冷、供暖、通风、净化空气等功能于一体的空调系统，广泛应用于大型商业建筑、办公楼、酒店、医院等场所。
它的工作原理是通过一系列复杂的过程，将室内空气进行循环处理，以达到调节室内温度、湿度和空气质量的目的。
首先，中央空调系统由室内机组和室外机组两部分组成。
室外机组通过压缩机将低温低压的制冷剂气体压缩成高温高压的气体，然后将其送入室内机组。
其次，制冷剂在室内机组内经过膨胀阀的控制，使其压力迅速降低，同时温度也急剧下降，从而吸收室内热量。
这样，制冷剂成为低温低压的气体，再次送入室外机组进行循环。
随后，室外机组通过换热器将制冷剂释放出去，同时将室内的热量带走，使得室内温度下降。
这一过程不断循环进行，直到室内温度达到设定值。
另外，中央空调还通过空气处理单元对室内空气进行过滤和循环，以保证室内空气的清洁和新鲜。
空气处理单元通过过滤器和换热器对室内空气进行净化和加热或降温，然后再送入室内空间。
最后，中央空调系统还可以根据室内外温度、湿度等参数进行智能控制，以实现节能、舒适的环境调节效果。
通过温控器和湿度控制器，系统可以自动调节制冷剂的压缩和蒸发，以及空气处理单元的工作状态，从而实现室内环境的精准控制。
总之，中央空调系统通过压缩、膨胀、换热和空气处理等过程，实现了对室内空气温度、湿度和质量的全方位调节，为人们提供了舒适、健康的室内环境。
它的工作原理复杂而精密，需要各个部件的协同配合，才能实现高效的空调效果。
02-7.2中央空调的原理和系统组成
和系统组成 I I/
/
空调的任务（夏季）
中央空调系统的基= 本原理
冷
剂 循 环
节 阀
冷却水循环
Байду номын сангаас
冷 却
塔
冷凝器 蒸发器
排风
虹
空调房间
风
空气处理机组
新风
V冷冻水循环
R
i.空气处理设备
作— 将新风或部分回风处理到送风状态。
主要包括
再生加热器
过滤器
驱动马达
空气除湿设备
风系统
作用 将处理到送风要求的空气输送至各空调房间
冷源 各种型式的冷水机组
泰活塞式冷水机组孚
奈螺杆式冷水机组¥
5 .自控系统
作用 自动控制空调室内空气的温度、湿度、 冷热源的能量供给等。
组成
＞数据采集装置 ＞数据传输装置 ＞控制器 ＞执行机构
小结
典型集中式空调系统（夏季）
空气分配 装置
冷源
空调房间
1 ■■■■1
—— !湿度
B— F洁净度 1^" 设备
组成
消声减振
风
全自动防烟防火阀
各种防火排烟装置
水系统 .作用』
向空调设备输送冷热量 组成
管路系统
水系统
3 .空气分配装置
作用 分配空气，使空调房间形成比较合理的
送回风气流组织。 设备
'/〃/////伽冊H
空调送回风口效果图
4 .冷热源部分
作用 制备冷热量
热源 区域锅炉房、城市集中供热、热泵型机组等。
而完成了中央空调的任务理
一 —设备
r空气流速1
---— :__________ __ ______、
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
版权所有，未Pa经ge许4可，不得复制
4
第4页 城10-市де轨к-2道0 交通系
送风机
风量调节阀
袋式过滤器
表冷器
滴水盘
120.2102/1.210/1240
新回风混合段 空气过滤段
地铁通风与空调系统维护
版权所有，未Pa经ge许5可，不得复制
表冷段 第5页
风机5送风段
城10-市де轨к-2道0 交通系
利用直接蒸发的制冷剂吸热来调节室内温度、湿度
120.2102/1.210/1240
地铁通风与空调系统维护
版权所有，P未ag经e 1许0可，不得复制
第10页
10
城10-市де轨к-2道0 交通系
中央空调系统的分类（续）
空气处理装置（加热、制冷、加湿、除湿）
120.2102/1.210/1240
地铁通风与空调系统维护
中央空调系统的分类（续）
一、按负担室内热湿负荷所用的工作介质分类
1、 全空气式空调系统
空调房间的室内热湿负荷全部由经过处理的空气来承担， 利用空调装置送出风调节室内空气的温度、湿度。
2、 全水式空调系统
全部由经过处理的水负担室内热湿负荷 ，利用冷冻机处
理后的冷冻水(或锅炉制出热水)送往空调房间的风机盘管
中央空调风系统
一、风管
采用金属、非金属薄板或其他材料制作而成，用于空气流通
120.2102/1.210/1240
地铁通风与空调系统维护
版权所有，P未ag经e 1许3可，不得复制
第13页
13
城10-市де轨к-2道0 交通系
中央空调风系统（续）
一、风管
材料
镀锌风管
圆形不锈钢四通
120.2102/1.210/1240
中央空调系统的分类
一、按处理设备的情况分类
1、集中式空调 空气处理设备和送、回风机等集中设在空调机房 内，通过送、回风管道与被调节的空调场所相连， 对空气进行集中处理和分配
120.2102/1.210/1240
地铁通风与空调系统维护
版权所有，未Pa经ge许6可，不得复制
6
第6页 城10-市де轨к-2道0 交通系
地铁通风与空调系统维护
版权所有，P未ag经e 1许9可，不得复制
第19页
19
城10-市де轨к-2道0 交通系
中央空调风系统（续）
120.2102/1.210/1240
地铁通风与空调系统维护
版权所有，P未ag经e 2许0可，不得复制
中央空调系统的分类（续）
集中式中央空调
半集中式中央空调
处理空气量大，
适用于空气调节
有集中的冷源和热源， 房间较多，且各房间
运行可靠，便于管理 要求单独调节的建筑
和维修，但机房占地 物
面积较大
120.2102/1.210/1240
地铁通风与空调系统维护
版权所有，未Pa经ge许8可，不得复制
8
第8页 城10-市де轨к-2道0 交通系
地铁通风与空调系统维护
版权所有，P未ag经e 1许4可，不得复制
塑料复合风管
第14页
14
城10-市де轨к-2道0 交通系
中央空调风系统（续）
一、风管
材料
玻璃钢风管
塑料软管
金属软管
120.2102/1.210/1240
地铁通风与空调系统维护
版权所有，P未ag经e 1许5可，不得复制
第15页
15
城10-市де轨к-2道0 交通系
中央空调风系统（续）
一、风管
管道保温
岩棉制品
120.2102/1.210/1240
地铁通风与空调系统维护
复合保温材料
版权所有，P未ag经e 1许7可，不得复制
第17页
17
城10-市де轨к-2道0 交通系
中央空调风系统（续）
一、风管
管道保温
玻璃棉管壳
120.2102/1.210/1240
地铁通风与空调系统维护
中央空调的基本组成
➢ 空气处理部分 ➢ 冷热源部分 ➢ 空气输送和分配 ➢ 自动控制部分
120.2102/1.210/1240
地铁通风与空调系统维护
版权所有，未Pa经ge许3可，不得复制
3
第3页 城10-市де轨к-2道0 交通系
中央空调的基本组成
120.2102/1.210/1240
地铁通风与空调系统维护
中对房间的温度、湿度进行处理的。120.2102/1.Fra bibliotek10/1240
地铁通风与空调系统维护
版权所有，未Pa经ge许9可，不得复制
9
第9页 城10-市де轨к-2道0 交通系
中央空调系统的分类（续）
3、 空气-水式空调系统
由经过处理的空气和水共同负担室内热湿负荷 ，典型 装置是风机盘管加新风系统
4、 制冷剂式空调系统
发泡橡塑
版权所有，P未ag经e 1许8可，不得复制
第18页
18
城10-市де轨к-2道0 交通系
中央空调风系统（续）
二、风管配件和部件
风管配件指风管系统中的弯管、三通、四通、各类变 径及异形管、导流叶片和法兰等
风管部件指通风、空调风管系统中的各类风口、阀门、 排气罩、风帽、检查门和测定孔等
120.2102/1.210/1240
中央空调系统的分类（续）
2、半集中式空调 送入空调房间的新风由空调机房集中处理，空 调房间内的空气由分散在房间内的装置处理的 系统
！试对比一下这两种空调的优缺点
120.2102/1.210/1240
地铁通风与空调系统维护
版权所有，未Pa经ge许7可，不得复制
7
第7页 城10-市де轨к-2道0 交通系
版权所有，P未ag经e 1许1可，不得复制
第11页
11
城10-市де轨к-2道0 交通系
中央空调系统的分类（续）
新风
新风
风机风盘管管 风机盘管
送风
回风 回风
冷冻冷水 冻水
新风机组
120.2102/1.210/1240
地铁通风与空调系统维护
版权所有，P未ag经e 1许2可，不得复制
第12页
12
城10-市де轨к-2道0 交通系
中央空调风系统（续）
一、风管
规格尺寸 如A×B×L=500×200×5000 表示风管的宽为500mm，管道 的高为200mm，管道的长为5000mm
120.2102/1.210/1240
地铁通风与空调系统维护
版权所有，P未ag经e 1许6可，不得复制
第16页
16
城10-市де轨к-2道0 交通系
中央空调结构及原理精讲
课程结束后，学员能够：
➢ 对照图例说出中央空调的基本组成 ➢ 辨别中央空调的种类 ➢ 对照样图说出空气调节系统的结构和基本原理 ➢ 分析管路系统的结构和布置
120.2102/1.210/1240
地铁通风与空调系统维护
版权所有，未Pa经ge许2可，不得复制
2
第2页 城10-市де轨к-2道0 交通系
