腐蚀案例

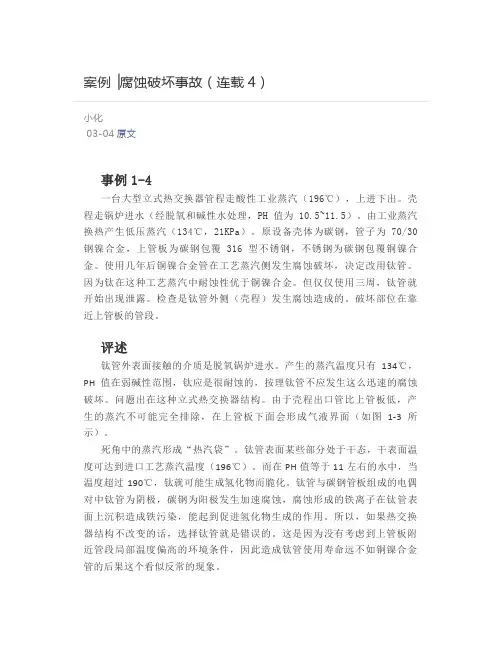

案例1 某厂卤水蒸发器一效加热室列管使用钛合金制造，一效加热室管间通入温度为127－147℃的蒸汽，使管内卤水加热到115－135℃。管内卤水含氯化钠280 g/L左右，pH 5.5—6.5。投入运行仅10个月，就有几十根钛管破裂穿孔。

案例2某厂从国外引进的一套水处理装置，硫酸系统的管线和阀门大多数采用20号合金。在使用不长时间后，某些部位发生腐蚀泄漏。事例3 一个碳钢容器装浓的乙二醇脚料，温度150℃。脚料中含0.2％NaOH。使用不久，碳钢容器发生严重的全面腐蚀，器壁减薄。

案例4 蒙乃尔合金(Monel属镍基合金，含铜30％左右，含铁最大2.5％)是用于处理热的无水氢氟酸的标准设备材料(所谓天然组合)。某厂氢氟酸烷基化工艺中的精制热交换器选择蒙乃尔合金制造管束，该设备为水平管壳式。无水氢氟酸走管程，低压蒸汽走壳程，使无水氢氟酸受热蒸发。仅仅使用几个月，最后两程的管子发生腐蚀破坏，而前四程管子的腐蚀很轻微。

案例5 某厂生产氯化锌的方法是，将镀锌厂回收和其他来源的锌用盐酸溶解，然后用化学药剂处理，再在浓缩槽中加热蒸发。浓缩槽中使用的镍加热管发生孔蚀，寿命很短。于是用铁制加热管在浓缩槽中进行了一个月试验，没有发现腐蚀问题。但锆制加热管仅使用了6个月就发生腐蚀破坏。

案例6 一个研究人员需要纯净的乙烯乙二醇。他设计了一个塔来蒸馏原料。塔中使用一个旋转的铝链条作为填料，这样可以使分离效率高而压降小。随着蒸馏进行乙烯乙二醇脱水，铝链条开始消失。
