电缆头接线规范
NG-A柔性矿物绝缘电缆终端接线方法
防火电缆根据型号不同，终端头安装也不一样，胜华电气防火电缆型号包括BTTZ矿物绝缘电缆、YTTW柔性防火电缆、BTLY(NG-A)隔离型柔性防火电缆等。
下面就根据这些型号介绍下终端头的安装制作：
一、BTTZ矿物绝缘防火电缆终端头
BTTZ矿物绝缘防火电缆终端头，终端示意图
终端是安装在矿物绝缘电缆末端的一个完整端部，包括一个封端和一个填料函或者一个组合的封端/填料函装置。
每根电缆都需要安装终端。
矿物绝缘电缆接头安装与敷设规范
矿物绝缘电缆接头制作视频教程
二、YTTW柔性防火电缆终端
YTTW柔性防火电缆终端结构图
YTTW柔性防火电缆终端安装安装《终端连接器安装示意图》安装即可。
三、BTLY（NG-A）柔性防火电缆终端
柔性防火电缆终端安装制作：《终端连接器安装示意图》如下：
1、准备终端头制作工具，用刀具剥离外护套和斜口钳剥除耐火层。
2、终端铝管剥除长度为7-8厘米，将铝管割出痕迹，但不的损坏云母，以便铝管的剥除。
3、根据端子的插入深度剥除云母绝缘，去掉所有保护层的电缆，用砂纸去除铝管表面的氯化物。
4、将电缆穿过热缩套管，并用电吹风机热缩，安装终端连接器与铝管。
5、将连接处拧紧，选择合适的铜鼻子（接线端子），将其套入剥好的云母带后的线芯。
6、强电缆线芯传入热缩套管，用电吹风热缩，用铜铝过渡端子将连接器和地线相连接，防火电缆终端头就安装完成了。
总之，防火电缆终端头安装简单方便，可以根据厂家提供的资料步骤安装，也可以电缆厂家派人技术指导培训等，胜华电气30年电缆行业经验，拥有一支实力强大的技术团队和一站式解决方案的服务体系，帮助更多企业使用上安全质量保证的防火电缆，提供电力通电保障。

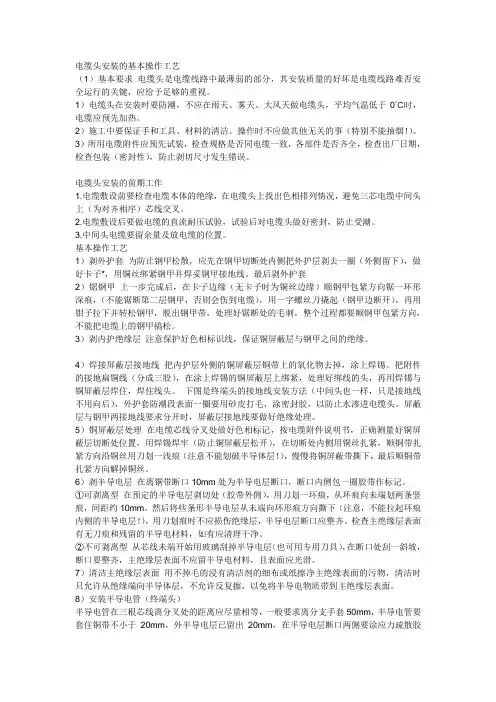

电缆头安装的基本操作工艺
电缆头安装的基本操作工艺（1）基本要求电缆头是电缆线路中最薄弱的部分，其安装质量的好坏是电缆线路难否安全运行的关键，应给予足够的重视。
1）电缆头在安装时要防潮，不应在雨天、雾天、大风天做电缆头，平均气温低于0℃时，电缆应预先加热。
2）施工中要保证手和工具、材料的清洁。
操作时不应做其他无关的事（特别不能抽烟！）。
3）所用电缆附件应预先试装，检查规格是否同电缆一致，各部件是否齐全，检查出厂日期，检查包装（密封性），防止剥切尺寸发生错误。
电缆头安装的前期工作1.电缆敷设前要检查电缆本体的绝缘，在电缆头上找出色相排列情况，避免三芯电缆中间头上（为对齐相序）芯线交叉。
2.电缆敷设后要做电缆的直流耐压试验，试验后对电缆头做好密封，防止受潮。
3.中间头电缆要留余量及放电缆的位置。
基本操作工艺1）剥外护套为防止钢甲松散，应先在钢甲切断处内侧把外护层剥去一圈（外侧留下），做好卡子*，用铜丝绑紧钢甲并焊妥钢甲接地线。
最后剥外护套2）锯钢甲上一步完成后，在卡子边缘（无卡子时为铜丝边缘）顺钢甲包紧方向锯一环形深痕，（不能锯断第二层钢甲，否则会伤到电缆），用一字螺丝刀撬起（钢甲边断开），再用钳子拉下并转松钢甲，脱出钢甲带，处理好锯断处的毛刺。
整个过程都要顺钢甲包紧方向，不能把电缆上的钢甲搞松。
3）剥内护绝缘层注意保护好色相标识线，保证铜屏蔽层与钢甲之间的绝缘。
4）焊接屏蔽层接地线把内护层外侧的铜屏蔽层铜带上的氧化物去掉，涂上焊锡。
把附件的接地扁铜线（分成三股），在涂上焊锡的铜屏蔽层上绑紧，处理好绑线的头，再用焊锡与铜屏蔽层焊住，焊住线头。
下图是终端头的接地线安装方法（中间头也一样，只是接地线不用向后），外护套防潮段表面一圈要用砂皮打毛，涂密封胶，以防止水渗进电缆头。
屏蔽层与钢甲两接地线要求分开时，屏蔽层接地线要做好绝缘处理。
5）铜屏蔽层处理在电缆芯线分叉处做好色相标记，按电缆附件说明书，正确测量好铜屏蔽层切断处位置，用焊锡焊牢（防止铜屏蔽层松开），在切断处内侧用铜丝扎紧，顺铜带扎紧方向沿铜丝用刀划一浅痕（注意不能划破半导体层！），慢慢将铜屏蔽带撕下，最后顺铜带扎紧方向解掉铜丝。
电缆接线的标准与要求
电缆接线的标准与要求1、电缆的削头，电缆外套削下部分不能削成马蹄形，偏差不能超出2mm，芯线的绝缘套不能有刀疤或削通芯线。
2、进入接线器壁时，前后顺序是先套喇叭咀，金属圈，密闭圈（封层面在电缆头方向），外橡套端部进入接线器壁，以5—15mm之间为标准。
3、接线以接线柱固定位置而定走顺芯线，芯线不能交叉，动力线与接线端走向有一定弧度（不要过大，也不能直线好看为准），动力线的妆线不能压胶，裸露部分与接线金属之间是2—3mm，相与相之间的空气间隙不能大于、308V时6mm，660V10mm,1140V时12mm。
地线的长度应长于三相火线拉脱，地线的接线部分未动。
4、电缆芯线的绝缘层有屏蔽层或屏蔽粉时，应把层与粉去掉，但不能破坏绝缘层。
5、高压电缆有监视线和屏蔽网的接线，对于接线盒时，监视线应与下根电缆的监视线连通并用绝缘物包裹好。
屏蔽网与地线接在接接盒的地线上。
对于进入高压配电装置和移动变压器，有监视功能的设备上，接线要求是，监视线裸露部分用绝缘物包裹后，接在有监视功能的接线上。
屏蔽网与地线接在设备的接地螺栓上，长度要求同上。
6、接线腔内干净无杂物，接线柱绝缘座无污油和污物。
7、接线器壁的隔爆面无污迹和杂物，并涂凡士林油。
8、隔爆面的紧固螺丝要有同等直径的弹簧垫，螺丝长度以露出螺丝1—3扣为准。
9、喇叭咀无松动，分为带扣的喇叭咀，以正方向用手拧不到半圈为准，但最小拧入母扣为6扣。
用螺丝固定的喇叭咀，用手上下左右不松动为准。
10、喇叭咀用压板紧固的要求是，压板紧固电缆处，压紧电缆橡胶直径的10%，用手来回不晃动为准。
11、密封圈的要求是，封层应在接线方向。
密封圈的宽度应大于电缆外径的0.7倍，但必须天于10mm ;厚度应大于电缆处径的0.3倍，但必须大于4 mm（70mm的橡套例外），密封圈内径与引入电缆外径差大于1mm以上。
削层面不能有大的锯齿波，波深不超出3mm。
12、金属圈的要求是，金属圈的内径大于压紧装置的内径。
高压电缆接线规范
高压电缆接线规范篇一：电气设备系统布线规范电气设备系统布线规范1．目的和分类1.1 合适的布线（包括线缆选择与布敷、屏蔽连接与工艺）可以有效地减少外部环境对信号的干扰以及各种线缆之间的相互干扰，提高设备运行的可靠性。
同时，也便于查找故障原因和维护工作，提高产品的可用性。
1.2线缆大致分成以下几种类型：A类：敏感信号线缆 B类：低压信号线缆 D类：辅助电路配电电缆 E类：主电路配电电缆1.3 A类指各种串行通信（如以太网、RS485等）电缆、数据传输总线、ATC天线和通信电缆，无线电、以及各类毫伏级（如热电偶、应变信号等）信号线。
1.4 B类指5V、±15V、±24V、0～10mA、4～20mA等低压信号线（如各种传感器信号、同步电压等）以及广播音频、对讲音频电缆。
1.5 D类指220/400V、连接各种辅助电机、辅助逆变器的电缆。
1.6 E类指额定电压3kV（最大3600V）以下，500V以上的电力电缆。
1.7 这4类信号中，就易被干扰而言，按A→E的顺序排列，A 类线最易被干扰；就发射的电磁骚扰而言，按E→A的顺序排列，E类发射的骚扰最强。
2．线缆选择的基本原则2.1 应选择阻燃、无卤（或低卤）、无毒的绝缘线缆，线缆应具备良好的拉伸强度、耐磨损性和柔软性，以适应振动冲击的环境。
2.2 根据信号的电压等级、额定电流、预期短路电流、频率、环境条件、电磁兼容性要求及预期寿命来选择电缆的型号和规格。
线缆应符合TB/T 1484的要求。
2.3 配电电缆截面积按发热条件选择，负载电流必须小于允许载流量（安全载流量）。
2.4 电缆以线芯长期允许工作温度分成：A组（不超过100℃）和B组（不超过125℃）。
2.5 交流系统中，电缆的额定电压至少应等于系统的标称电压；直流系统中，该系统的标称电压应不大于该电缆额定电压的1.5倍。
2.6 [T]同轴电缆的抗干扰性能较好，传输距离长，可用作视频、射频信号的电缆。
接口接线规范
接 口 接 线 规 范目 录2信号线 ..........................................................................2一、RS232接口 ...............................................................二、RS485接口 ...............................................................34三、RS422接口 ...............................................................6四、网口.....................................................................7五、BNC接口 ...............................................................8电源线 ..........................................................................8工程安装标准.................................................................附二：常用线缆规格及用途.....................................................1011附三：串行通讯接口电气参数表.................................................工程实施过程当中按线的用途一般可为分为两类，即用于设备信号传输的信号线和用于电源传输的电源线。
信号线在设备与设备之间进行通信需要有物理的硬件接口并由线缆进行连接。

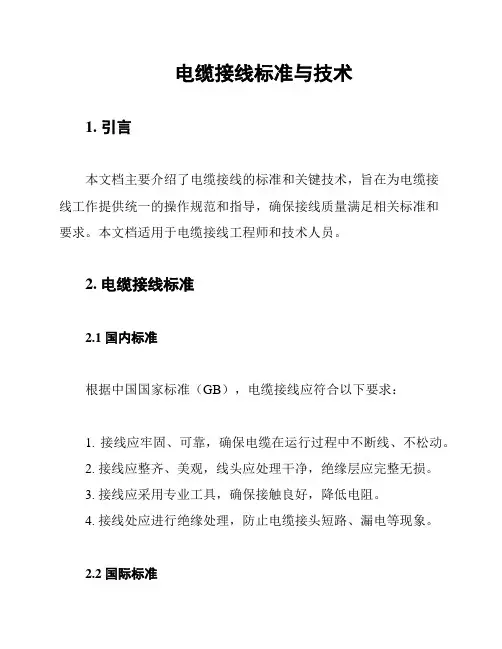

电缆接线标准与技术
电缆接线标准与技术1. 引言本文档主要介绍了电缆接线的标准和关键技术，旨在为电缆接线工作提供统一的操作规范和指导，确保接线质量满足相关标准和要求。
本文档适用于电缆接线工程师和技术人员。
2. 电缆接线标准2.1 国内标准根据中国国家标准（GB），电缆接线应符合以下要求：1. 接线应牢固、可靠，确保电缆在运行过程中不断线、不松动。
2. 接线应整齐、美观，线头应处理干净，绝缘层应完整无损。
3. 接线应采用专业工具，确保接触良好，降低电阻。
4. 接线处应进行绝缘处理，防止电缆接头短路、漏电等现象。
2.2 国际标准国际电工委员会（IEC）对电缆接线也有相关标准要求，主要包括：1. 接线应符合安全和环保要求，降低火灾等风险。
2. 接线应具备良好的抗干扰能力，保证信号传输稳定。
3. 接线处应进行标记，方便检测和维护。
3. 电缆接线关键技术3.1 电缆选择根据实际需求选择合适的电缆类型、截面积和电压等级。
需要注意的是，电缆应具备良好的绝缘性能、抗干扰能力和抗拉伸能力。
3.2 电缆剥皮正确剥皮长度应根据电缆外径和接线设备要求确定。
剥皮时应避免损伤电缆绝缘层。
3.3 接线设备选择合适的接线设备，如端子、接线柱等。
接线设备应具备良好的导电性能、抗腐蚀能力和绝缘性能。
3.4 接线方法1. 清洁线头：使用砂纸等工具清理线头，去除氧化层。
2. 剪齐线头：使线头整齐，便于接线。
3. 压接线：使用专业工具将线头压接到接线设备上，确保接触良好。
4. 绝缘处理：在接线处进行绝缘处理，可采用绝缘漆、绝缘管等材料。
3.5 接线质量检测1. 检查接线是否牢固、整齐。
2. 使用绝缘电阻表检测接线处绝缘性能。
3. 检测电缆接头的电阻值，确保符合要求。
4. 安全与环保电缆接线过程中，应严格遵守安全操作规程，确保人员安全和设备完好。
同时，应关注环保要求，降低对环境的影响。
5. 总结本文档详细介绍了电缆接线的标准和关键技术，为电缆接线工作提供了统一的操作规范和指导。
电线电缆接头安装注意事项
电线电缆接头安装注意事项在电力工程安装中，电缆终端头和中间接头，是输变电电缆线路中重要的电力设备部件，它的作用是分散电缆终端头外屏蔽切断处的电场，保护电缆不被击穿，还有内、外绝缘和防水等作用。
在电缆线路中，60%以上的事故是附件引起的，所以接头附件质量的好坏，对整个输变电的安全可靠起十分重要作用。
1、导体的连接导体连接要求低电阻和足够的机械强度，连接处不能出现尖角。
中低压电缆导体连接常用的是压接，压接应注意：（1）选择合适的导电率和机械强度的导体连接管；（2）压接管内径与被连接线芯外径的配合间隙取0.8～1.4mm；（3）压接后的接头电阻值不应大于等截面导体的 1.2倍，铜导体接头抗拉强度不低于60N/m㎡；（4）压接前，导体外表面与连接管内表面涂以导电胶，并用钢丝刷破坏氧化膜；（5）连接管、线芯导体上的尖角、毛边等，用锉刀或砂纸打磨光滑。
2、内半导体屏蔽处理凡电缆本体具有内屏蔽层的，在制作接头时必须恢复压接管导体部分的接头内屏蔽层，电缆的内半导体屏蔽均要留出一部分，以便使连接管上的连接头内屏蔽能够相互连通，确保内半导体的连续性，从而使接头接管处的场强均匀分布。
3、外半导体屏蔽的处理外半导体屏蔽是电缆和接头绝缘外部起均匀电场作用的半导电材料，同内半导体屏蔽一样，在电缆及接头中起到了十分重要的作用。
外半导体端口必须整齐均匀还要求与绝缘平滑过渡，并在接头增绕半导体带与电缆本体外半导体屏蔽搭接连通。
4、电缆反应力锥的处理施工时形状、尽寸准确无误的反应力锥，在整个锥面上电位分布是相等的，在制作交联电缆反应锥时，一般采用专用切削工具，也可以用微火稍许加热，用快刀进行切削，基本成型后，再用2mm厚玻璃修刮，最后用砂纸由粗至细进行打磨，直至光滑为至。
5、金属屏蔽及接地处理金属屏蔽在电缆及接头中的作用主要是用来传导电缆故障短路电流，以及屏蔽电磁场对临近通讯设备的电磁干扰，运行状态下金属屏蔽在良好的接地状态下处于零电位，当电缆发生故障之后，它具有在极短的时间内传导短路电流的能力。
电缆接头的接法
电缆接头的接法
电缆接头的接法取决于具体的电缆和接头类型。
以下是一些常见的接头接法：1. 平行接法：将两条相同类型的电缆分别剥去外绝缘层，将裸露的导线互相连接并固定，然后用绝缘胶带或热缩套管加以绝缘。
2. 叉接法：将一条电缆剥去外绝缘层，将导线分成两个末端，然后将这两个末端与另一条电缆的导线分别连接，并使用绝缘胶带或热缩套管加以绝缘。
3. T型接法：将一条电缆剥去外绝缘层，将导线分成两个末端，然后分别连接到另外两条电缆的导线上，并使用绝缘胶带或热缩套管加以绝缘。
4. Y型接法：类似于T型接法，但是将一条电缆导线连接到两条电缆导线上。
请注意，在进行电缆接头接法时，应当保证连接牢固，并且留有足够的绝缘层，以确保电缆接头的安全和可靠性。
对于要求更高的电缆接头接法，建议请专业电工进行操作。
电气安装控制电缆头的制作及二次接线方法
电气安装控制电缆头的制作及二次接线方法概述：电缆头是电气安装中的一种连接器件，用于连接电缆和设备，确保电能的传输和安全。
电缆头的制作需要按照相关标准和规范进行，以确保质量和可靠性。
在电气安装中，还需要进行二次接线，将电缆头连接到相应的设备上。
本文将介绍电缆头的制作步骤以及电缆头的二次接线方法。
一、电缆头的制作步骤1.准备工作：a.确定电缆头型号和规格，根据实际需求选择合适的电缆头。
b.准备必要的工具和材料，如剥线钳、绝缘套管、绝缘胶带等。
2.剥线：a.使用剥线钳将电缆外皮剥离，露出内部的绝缘层。
b.根据电缆头的要求，剥去相应长度的绝缘层。
3.电缆头的组装：a.将绝缘套管套在电缆上，将绝缘套管的一端伸出电缆外侧。
b.将电缆的导线和电缆头内部连接件进行连接，根据电缆头的类型和规格，选择合适的连接方法。
4.封装绝缘层：a.使用绝缘胶带将电缆头上的导线和连接件进行绝缘。
b.使用绝缘胶带将电缆头内外绝缘套管连接处进行封装，确保绝缘层的完整性。
5.检查：a.检查电缆头的组装是否正确，各部件是否固定牢固。
b.使用绝缘电阻表测试电缆头的绝缘电阻，确保符合要求。
6.安装：a.将制作好的电缆头连接到相应的设备上。
b.使用螺栓或螺母将电缆头固定在设备上，确保牢固可靠。
1.查阅接线图：a.查阅设备的接线图，了解电缆头的接线方式和连接点。
b.根据接线图，确定电缆头的导线连接顺序和连接方式。
2.清理接线端子：a.使用棉纱或棉签擦拭接线端子的表面，确保干净。
b.检查接线端子是否有损坏或松动，如有需要修理或更换。
3.连接导线：a.根据接线图，将电缆头的导线按照正确的顺序连接到接线端子上。
b.使用螺栓或螺母将导线固定在接线端子上，确保牢固可靠。
4.绝缘处理：a.使用绝缘胶带或绝缘套管将导线和接线端子的连接处进行绝缘。
b.使用绝缘胶带将接线端子进行绝缘，确保安全可靠。
5.检查：a.检查导线的连接是否正确，各部件是否固定牢固。
b.使用接地电阻表测试接地电阻，确保符合要求。
35KV单芯电缆头安装工艺规范及试验规范
35KV单芯电缆头安装工艺规范及试验规范一、电缆头的处理注意事项：1、电缆的剥切要小心，严禁伤害主绝缘层。
2、缠绕填充胶、密封胶时要防止局部过粗，防止冷缩管套不下去或不到位。
3、抽拉支撑条时用力要均匀，防止拉脱或错位。
4、半导体层要剥离干净，无残留，半导层末端应平整，并削成锥形。
5、主绝缘层应打磨光滑，无坑洼现象，套装冷缩管前清洁干净，均匀涂抹一层硅脂膏，但不能涂到半导层上，否则无法泄露电荷。
硅脂膏必须要涂抹，用来填补绝缘层微小挖坑等以补偿主绝缘。
6、套装终端体套管式必须按照说明书定好位套装，使半导层部分与应力锥可靠搭接。
7、主绝缘长度尺寸应不小说明书的尺寸，否则可能造成泄漏量增大等引发电缆故障。
8、单芯电缆要检测一下恒力弹簧是否有磁性，应该是无磁性的。
钢凯与铜屏蔽分别引出接地线，保证在引出位置不能短接。
9、绝缘层端部与接线端子间的绝缘层要削坡角，应平整光滑。
二、21/35-26/35KV电缆头的安装步骤及规范：1、准备准备：检查电缆绝缘，详细阅读说明书，准备必须工具。
2、电缆处理及准备：核对电缆相序，校直电缆并固定剥离电缆外护套、钢凯和内护套层。
钢凯用恒力弹簧临时固定，用钢锯顺钢凯方相锯一环形深痕，不能锯断第二层钢凯，用一字螺丝刀撬起一个缺口，然后用钳子把钢凯撕开，脱出钢凯带，处理好锯断处的毛刺。
外护套与钢凯端部尺寸为30mm。
剥内护套层，用壁纸刀慢慢剥开内护套，保证铜屏蔽与钢凯之间的绝缘。
钢凯带端部距内护套端部20mm。
用PVC带绕包铜屏蔽端口，防止散开。
3、接地处理：打磨钢凯表面，用恒力弹簧固定接地线，地线在恒力弹簧固定时至少反折一次。
在铜屏蔽根部用恒力弹簧固定另一组接地线，地线在恒力弹簧固定时至少反折一次。
4、密封处理用J-35或J-20的自粘胶带绕包外护套端部、钢凯端部，内护套，反折铜屏蔽接地线绕包。
保证屏蔽层与钢凯之间接地线的绝缘。
用红色的密封胶继续绕包处理，外面再包一层PVC胶带。
【精品】电缆头施工规范1
【精品】电缆头施工规范建筑电气工程施工质量验收规范－电缆头制作、接线和线缘测试 FA 机电设备标准 2007-01 -1 5 1 9:33:23 阅读 47 评论 0 字号：大中小订阅 1 8.1 主控项目 1 8.1 .1 高压电力电缆直流耐压试验必须按本规范第 3.1 .8 条的规定交接试验合格。
1 8.1 .2 低压电线和电缆，线间和线对地间的绝缘电阻值必须大于 0.5M。
1 8.1 .3 铠装电力电缆头的接地线应采用铜绞线或镀锡铜编织线，截面积不应小于表 1 8.1 .3 的规定。
表 1 8.1 .3 电缆芯线和接地线截面积(mm2) 电缆芯线截面积接地线截面积 1 20 及以下 1 6 1 50 及以下 25 注：电缆芯线截面积在 1 6mm2及以下，接地线截面积与电缆芯线截面积相等。
1 8.1 .4 电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致。
1 8.2 一般项目 1 8.2.1 芯线与电器设备的连接应符合下列规定：1 、截面积在 1 0mm2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接； 2、截面积在 2.5mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接； 3、截1/ 3面积大于 2.5mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡； 4、多股铝芯线接续端子后与设备、器具的端子连接； 5、每个设备和器具的端子接线不多于 2 根电线。
1 8.2.2 电线、电缆的芯线连接金具（连接管和端子），规格应与芯线的规格适配，且不得采用开口端子。
1 8.2.3 电线、电缆的回路标记应清晰，编号准确。
1 0.2 室外电缆线路设计使用电缆输送电能，较少受到外界风、雨、冰雹、人为损伤。
材料和安装成本都高，因散热用同等截面金属材料输送电能效率不如架空线。
不占用地皮，有利于环境美观。
电缆接线工艺规程
电缆接线工艺规程目次 前言......................................................................................................2 1范围................................................................................................3 2规范性引用文件.................................................................................3 3施工流程..........................................................................................3 4施工流程说明及主要工艺要求...............................................................6 5质量控制标准及要求...........................................................................11 6安全文明施工措施..............................................................................11 7示范性工艺照片.................................................................................12 附录A (资料性附录)常见质量通病汇总.........................................................16 附录B (资料性附录)常见危险点..................................................................17 参考文献 (18)前言本标准根据相关国家标准规定，结合现场实际施工经验编制而成，明确了现场电缆接线的工艺流程及质量要求。
低压电缆头制作安装施工与验收规范
八、低压电缆头制作和接线施工及验收规X一、作业条件1.电气设备安装完毕，室内空气枯燥。
2.电缆敷设并整理完毕，核对无误。
3.电缆支架及电缆终端头固定支架安装齐全。
4.现场具有足够照度的照明和较宽阔的操作场地。
二、工艺流程摇测电缆绝缘→柜内电缆排列固定→电缆剥线→套电缆终端头套→→→压电缆芯线接线鼻套电缆色带接线和绑扎三、安装注意1.铠装电缆的接地线应采用铜绞线或镀锡铜编织线，同时应防止地线焊接不牢，解决方法是将钢带一定要锉出新茬，焊接时使用电烙铁不得小于500W，否那么焊接不牢。
接地线截面积要求如下表：表18.1.3电缆芯线和按地截面积〔mm2〕电缆芯线截面积接地线截面积120及以下16150及以上25注：电缆芯线截面积在16mm 2及以下，接地线截面积与电缆芯线截面积相等。
2.应防止电缆芯线与线鼻子压接不紧固。
线鼻子与芯线截面必须配套，压接时模具规格与芯线规格一致，压接次数不得小于二道。
3.防止电缆芯线伤损，用电缆刀或电工刀剥皮时，不宜用力过大，最好电缆绝缘外皮不完全切透，里层电缆皮应撕下，防止损伤芯线。
4.防止电缆头卡固不正，电缆芯线过长或过短，电缆芯线锯断前要量好尺寸，以芯线能调换相序为宜，不宜过长或过短。
电缆头卡固时，应注意找直，找正，不得歪斜。
5.配电柜等电气设备内部电缆排布时，需布线整洁美观，并需考虑在机柜进线处做好电缆预留，电缆绑扎带要统一美观，且扎带切口需光滑，防止切口锋利伤人。
可参考以下图所示：〔考虑到不同甲方的具体要求不同，可在大规模接线前，每一类电柜做一个样板请建立方相关人员确认〕四、施工检查1.芯线与电器设备的连接应符合以下规定：2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；A．截面积在10mm2B．截面积在2.5mm及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；2C．截面积大于2.5mm 的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；D．每个设备和器具的端子接线不多于2根电线。
电缆接头工艺标准要求(图文)
热缩套管颜色应统一
线 芯 弯 曲 弧 度 整 齐 一 致
8电缆线芯胶套头编号用电缆用打印机
电缆胶头安装工艺
9电缆牌打印要用专用打印机。 电缆牌专用打印机
10电缆接地线统一引接，编织成辫子状，压接接线鼻子 连接在接地铜条上。
电 缆 接 地 工 艺
盘柜内同一走向电缆线芯应绑扎成一圆把，经绑扎后的线束及分线 束 应做到横平、竖直、走向合理，整齐、美观
齐电 缆 芯 线 拉 直 ， 排 列 整
6挑选接线工艺好的接线工负责工程的接线施工，施工前对接线工进行区域分工和技术交底， 使接线施工在工艺风格上一致。特别注意控制楼盘柜内的电缆接线工艺，安排技术一流的 接线工负责该部分接线工作。
7电缆线芯连接牢固，并预留有足够备用长度，线芯弯曲弧度整齐一直，电缆备用芯统一预 留至端子最高处。电缆芯引上部分成排布置，绑扎带整齐均匀。
电缆标识牌的制作及挂设
4控制电缆头制作长短一致，铠装电缆在进入盘、柜后，钢带
接地。
电缆钢带接地
5控制电缆做头后，电缆芯线拉直，排列整齐，绑扎距均匀， 间距为100~120 mm，应按垂直或水平有规律地配置，备用 芯长度应留有适当余量，二次接线线芯弯曲弧度一致，接线 胶头长短一致。多股线芯压线鼻子，线头露出鼻子0.6~1 mm。
电缆接头工艺标准要求（图文）
1电缆敷设后两端制作电缆头，用塑料带缠紧，然后使用热缩 管热缩，铠装电缆，其钢带要用包箍扎紧。
电缆头制作工艺
2屏蔽电缆、导线、补偿导线的屏蔽层均应按设计或厂家要 求接地。
3引入盘、柜的电缆应排列整齐，编号清晰，并固定牢固。
屏蔽接地工艺
电缆固定采用分层方式
电缆固定、电缆头制作及电缆牌挂设 盘柜内绑扎横档，两层电缆头之间 均匀、 整齐、美观
电缆线鼻子压接规范
电缆线鼻子压接规范篇一:低压电缆压接施工方案及技术措施电缆压接施工方案及技术措施目录1范围 ..............................................................12施工准备 ..........................................................13操作工艺 ..........................................................24质量标准 ..........................................................35成品保护 ..........................................................36应注意的质量问题 ..................................................37应具备的质量记录 ..................................................31.范围本工艺标准适用于0.6/1kV以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。
2.施工准备2.1 材料要求:2.1.1 电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。
12.1.2 塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。
2.1.3 地线采用裸铜软线或多股铜线，截面120号电缆以下16mm2150号以上25mm2表面应清洁，无断股现象。
2.2 主要机具:2.2.1 制作和安装机具:压线钳、钢锯、扳手、钢锉。
2.2.2 测试器具:钢卷尺、摇表、万用表、试铃。
2.3 施工条件:2.3.1 电气设备安装完毕，室内空气干燥。
