噪音低
体积小重量轻
采用低噪音设计,优化齿轮修形和润滑条件 ,以降低运行噪音。
在满足强度和性能的前提下,尽量减小减速 机的体积和重量,以方便安装和使用。
减速机的参数选择
扭矩
根据负载特性和转速要求,选择合适的扭 矩范围。
精度
根据使用要求选择适当的精度等级,以满 足输出轴的定位精度和重复精度要求。
速比
根据需要选择合适的速比,以调节输出转 速。
清洗减速机
定期清洗减速机外壳和内部部件, 去除灰尘和杂质,保持设备清洁。
更换润滑油
根据减速机的维护保养要求,定期 更换润滑油,确保减速机润滑良好 。
04
减速机的故障分析和处理
减速机故障的分析方法
温度检测
噪音检测
通过红外测温仪等仪器,检测减速机各部位 温度,判断是否出现异常。
通过听诊器等工具,检测减速机的噪音水平 ,判断是否存在异常声音。
检查油位和润滑
定期检查减速机的油位和润滑情况,及时 补充润滑油,确保减速机润滑良好。
维护保养记录
建立减速机的维护保养记录,定期进行维 护保养,及时发现并处理潜在问题。
减速机的维护和保养
检查油质
定期检查减速机的润滑油质,如发 现油质变差应及时更换。
检查轴承和齿轮
定期检查减速机的轴承和齿轮,如 发现异常磨损或损坏应及时更换。
05
减速机的发展趋势和应用
减速机的发展趋势
高速、高精度
随着工业技术的发展,减速机 的转速和精度越来越高,以满
足更精细的传动需求。
高效、节能
为了降低能耗和减少对环境的影 响,减速机正朝着更高效、更节 能的方向发展。
智能化、网络化
随着物联网技术的发展,减速机逐 渐实现智能化、网络化,可以实时 监测传动状态,提高传动效率。

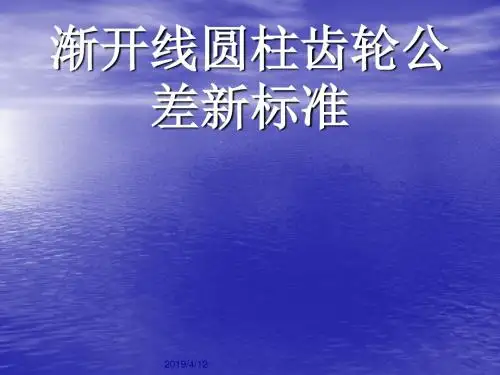

齿轮标准汇总ppt课件

齿轮标准汇总ppt课件
影响侧隙的主要原因及控制指标
2019/4/12
影响传递运动平稳性的主要误差及
必检指标 单个齿距偏差
ω2 N A2 A1 B2 B1 N N ω2
A2′
A1′
B2′ B1′
N
ω1 ω1
主动轮齿距大于从动轮齿距
主动轮齿距小于从动轮齿距
撞击
振动和噪音
2019/4/12
影响传递运动平稳性的主要误差
必检指标 GB/T 10095.1-2008
第 III 齿向误差ΔFβ 公 接触线误差ΔFb 差 轴向齿距偏差ΔFpx 组
影响 载荷分布 螺旋线总偏差Fβ 均匀性
2019/4/12
渐开线圆柱齿轮新 标准
齿轮使用要求 影响准确性的主要误差及必检指标 影响平稳性的主要误差及必检指标 影响齿轮使用要求的主要误差
br——切齿进刀公差(见下页) Fr——齿圈径向跳动(表20-9,247页) 齿厚上偏差
Esns =-jbnmin /2cosαn
齿厚公差
Tsn 2 tan n br2 Fr2
齿厚下偏差
Esni Байду номын сангаасEsns-Tsn
2019/4/12
切齿径向进刀公差br
6级 7级 8级 9级 齿轮传递运 4级 5级 动准确性精 度等级 br 1.26I IT8 1.26I IT9 1.26I IT1 T7 T8 T9 0 注:标准公差值IT按照齿轮分度圆直径从标准公差 数值表中选取
必检指标 o o
e几
1
齿坯
o o1
2019/4/12
影响准确性的主要误差及必检指标
P1
P2
2019/4/12
影响准确性的主要误差及必检指标

减速器装配图讲解PPT课件

减速器装配图讲解PPT课件

❖ 确定轴各段长度(考虑零件宽度及零件间相互距离)
❖ 轴承型号的确定
2、确定轴的支点距离和轴上零件力的作用点。
装配草图设计——草图设计第一阶段
图4-28( P59)
装配草图设计——草图设计第一阶段
2、草图设计过程 ① 选择视图、图纸幅面(1号图)、绘图比例(1:2) 及布置图面位置 (估计减速器轮廓尺寸);
装配工作图设计
装配图的检查
1、装配图是否与传动方案一致; 2、传动件、轴、轴承及轴上零件结构是否合理;
定位、固定是否可靠;加工、装拆是否方便; 润滑、密封如何考虑的; 3、箱体的结构与工艺性是否合理; 加工面与非加工面; 附件的布置是否恰当、结构是否正确;
4、设计计算的尺寸与实际尺寸是否一致;
5、视图表达是否符合机械制图规定; 三个视图的投影关系是否正确; 啮合轮齿、螺纹及滚动轴承等的画法;

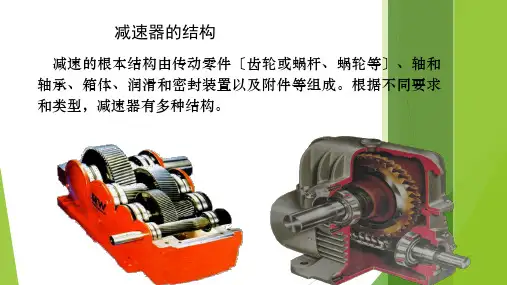

减速器的结构
减速的根本结构由传动零件〔齿轮或蜗杆、蜗轮等〕、轴和 轴承、箱体、润滑和密封装置以及附件等组成。根据不同要求 和类型,减速器有多种结构。

速 表4-6 器 ( P 73)
的 结 构
装配图设计
根本程序:
方案设计 运动(动力)参数
计算 传动件设计计算 装配草图设计
装配工作图设计
装配草图设计
⑤联接螺栓、螺钉的尺寸、位置,
⑥地脚座凸缘、机座、机盖联接凸缘的厚度及宽度。
装配草图设计——草图设计第三阶段
2.完成减速器附件:七大附件的结构设计
①检查孔,盖
作用:检查啮合、注油
检查孔
检查孔盖板
装配草图设计——草图设计第三阶段
②通气器 作用:内外气压平衡
通气器
③起盖螺钉 ; 作用:顶起箱盖

齿轮精度参数PPT

齿轮精度参数PPT

GB
50<d≤125
20<b≤40
7级
8级
DIN
-
b>20~40
7级
8级

17
24

15
20
f Hβ
12
17
f Hβ
13
18
f fβ
12
17
fβf
9
12
公司 / 部门 / 作者 当前你正在浏览到的事第二十九页PPTT,共三十七页。
29
切向综合偏差
• 切向综合总偏差F’i
被测齿轮与测量齿轮单面啮合检验时,被测齿轮一转内,齿轮分度 圆上实际圆周位移与理论圆周位移的最大差值。
15
齿距偏差
• 单个齿距偏差f pt——在端平面上,在接近齿高中部的一个与齿轮轴线同 心的圆上,实际齿距与理论齿距的代数差。
• 齿距累积偏差Fpk——任意k个齿距的实际弧长与理论弧长的代数差。理论 上它等于这k个齿距偏差的代数和。通常取K=Z/8,Fpk的允许值适用于K 为2到Z/8的弧段内。
• 齿距累积总偏差Fp——齿轮同侧齿面任意弧段(K=1至K=Z)内的最大 齿距累积偏差。它表现为齿距累积偏差曲线的总幅值。
DIN3960、3961、3962、3963

齿线综合偏差
f fβ
齿线形状偏差
f Hβ
齿线角度偏差
F’i
单面滚动偏差
f’i
切向一齿综合偏差
F”i
双面滚动偏差
f”i
径向一齿综合偏差
Fr
径向跳动偏差
齿厚波动
公司 / 部门 / 作者 当前你正在浏览到的事第十五页PPTT,共三十七页。
Fβ fβf f Hβ F’i f’i F”i f”i Fr Rs

齿轮减速机及轴承装配的质量标准

齿轮减速机及轴承装配的质量标准

12
4.8 用压铅丝法测量剖分式轴承盖与轴承的顶部间隙: 4.8.1在轴承座与轴承盖结合面靠近螺栓孔和顺轴承顶部弧长方向放置铅丝。 4.8.2 装好上盖,对角均匀旋紧螺栓。卸开轴承盖用外径千分尺分别量取各铅丝
厚度。 4.8.3将轴承外圈处铅丝平均厚度减去轴承座结合平面平均厚度,其差值是正值
即为间隙,负值即为紧力。
持架的磨损情况。
(6) 放出箱体内存油,并清理。
(7) 更换轴承时,用专用的扒子,扒卸困难时,可用120℃的热机油淋浇轴
承内圈进行加热,严禁乙炔火焰进行加热。
(8) 测量轴颈及新轴承内圈尺寸,测量游隙并记录。
(9) 用机油加热轴承装于轴颈上,同时装上弹性挡圈。
(10) 复测轴承游隙,并记录。
(11) 减速机内部冷却水排做水压试验并检查磨损情况。
80℃。
4.7 轴承为什么要有推力间隙和膨胀间隙:
4.7.1金属材料具有热胀冷缩的性质,当轴处于不同温度条件下工作时,轴的长
度和直径也将发生变化。因此为保证推力轴承形成压力油膜,必须留有推
力间隙。
4.7.2 为保证轴在膨胀过程中,不受到阻碍或限制而产生很大的应力,将轴承损
坏,必须留有膨胀间隙。
最新版整理ppt
7
三、齿轮减速机检修质量标准:(例如磨煤机减速机)
(1)修前齿轮的啮合、轴承外圈轴向、径向间隙等原始记录齐全准确。
(2)吊放平稳,垫牢,防止起吊中碰伤齿轮。
(3)3544轴承游隙超过0.40mm应更换,2332轴承游隙超过0.30mm应更换。轴承保 持架完整,磨损超过1/3应更换轴承,齿轮齿面无损伤。
2.5.1.特点: 1、传动比大: 2.传动效率高:单级传动效率均在90%以上;

《减速器装配》课件

《减速器装配》课件

箱体变形
总结词
箱体变形可能导致减速器内部零件损坏或装配精度降低。
详细描述
箱体变形的原因可能包括箱体材料质量不佳、加工工艺问题 、设备运行时的热膨胀等。解决方案包括选用优质材料、优 化加工工艺、加强设备运行时的监测和维护等。
其他问题及解决方案
总结词
除了以上常见问题,减速器装配还可能遇到其他各种问题,如密封泄漏、螺栓松 动等。
《减速器装配》PPT 课件
目录
CONTENTS
• 减速器装配概述 • 减速器零件的准备 • 减速器装配的技术要求 • 减速器装配质量的检测 • 减速器装配常见问题及解决方案
01 减速器装配概述
减速器装配的定义
01
减速器装配是将减速器的各个零 件按照一定的顺序和技术要求进 行组装,使其成为一个完整的减 速器产品的过程。
齿侧间隙检测
使用塞尺或激光测距仪测量齿轮的齿侧间隙,确保间隙在规定的 范围内,以避免齿轮卡滞或异常磨损。
齿向误差检测
通过测量齿轮的齿向偏差,判断齿轮的加工精度和装配质量,齿 向误差过大可能导致齿轮振动和噪声。
轴承游隙的检测
轴承游隙是指轴承在未安装到减速器 箱体之前,内圈与外圈之间的距离。
轴承游隙过大或过小都会影响轴承的 正常运转和使用寿命,因此需要定期 检测并进行调整。
的正常运转。
轴承密封
03
选用可靠的密封件,以防止轴承内部润滑油的泄漏和外部杂质
的侵入。
箱体的准备
箱体材料
箱体预处理
选用高强度钢材或铸铁等材料,确保 箱体的刚度和稳定性。
进行防锈、清洗等预处理,以提高箱 体的耐久性和可靠性。
箱体加工
对箱体进行精细加工,确保其几何精 度和表面粗糙度符合要求。

齿轮减速箱装配图ppt课件

齿轮减速箱装配图ppt课件

感谢亲观看此幻灯片,此课件部分内容来源于网络, 如有侵权请及时联系我们删除,谢谢配合!
23 立体 齿轮轴 输出轴 挡油环
8/精15品课件
齿轮 轴承
小透盖

• 大齿轮、套筒、 轴承内圈依次套在 轴上并靠紧轴肩
• 轴承外圈由调 整环和端1盖9 定位
• 画俯视图的具体结构
• 画轴承的细节(简化画法)、 圆角、螺栓孔、销孔等
透孔端盖孔径大于轴 径,与轴不接触,要 画两条线
• 透孔端盖的槽内装入 毡圈,毡圈的孔与轴 接触,起密封作用
12
4、画图框、布局,画主要基准线
165
70
80
105
• 布局时要考虑 标题栏和明细表 等
• 计算轮廓尺寸, 合理布置
• 画各视图的主 要基准线(主要 轴线、对称中心 线、基面或端面)
105
2/15 17
精品课件
13 ▼
5、画图
齿轮在箱 体内位置 应居中 (宽向)
3/15 18
→ 画图要点
• 用淡、细线条画底图 • 先画主要零件,后画次要零件
• 轴承内圈靠于轴肩
箱体
9/精15品课件 24 立体 齿轮轴 输出轴 挡油环 齿轮 轴承 小透盖

• 大齿轮、套筒、 轴承内圈依次套在 轴上并靠紧轴肩
• 轴承外圈由调 整环和端2盖0 定位
• 画俯视图的具体结构
•画轴承的细节(简化画法) 、 圆角、螺栓孔、销孔等
▼ 这是最终的俯视图
箱体
10精/品15课件
轴承6206
外径为 62mm 内径,06×5=30mm 宽度为16mm
精品课件
11 ▼
15
3、拟定表达方案、定比例、图幅

减速机的装配ppt课件

减速机的装配ppt课件

圆柱齿轮、圆锥齿轮和圆锥—圆柱齿轮减速机
展开式、分流式和同轴式
精选ppt
12
2.1圆柱齿轮减速机:单级
精选ppt
13
1、单级:应用广泛、结构简单、精度容易保证、轮齿可做成直齿、斜齿 或人字齿。可用于低速重载、也可用于高速传动
2、两级:
精选ppt
14
• 2.1 两级特点(展开式) :结构简单、应用最广泛。齿轮 相对于轴承位置不对称,轴产生弯曲时齿宽上的载荷不均匀。
• 5.2.2 固定连接件必须保证连接的牢固性。 • 5.2.3 旋转机构能灵活转动,轴承间隙合适、润滑良好,各密封处不
得有漏油现象 • 5.2.4 圆锥齿轮副、蜗杆与蜗轮的啮合侧隙和接触斑痕必须达到规定
的技术要求; • 5.2.5 运转平稳、噪声要小于规定值; • 5.2.6 备件在达到热平衡时、润滑油和轴承的温度不得超过规定要求
24
• 8、摆线针轮减速机
精选ppt
25
三、 减速机基本结构
• 典型基本减速机主要由传动零件(齿轮或蜗杆)、轴、轴 承、箱体及附件所组成
精选ppt
26
图 1 减速机基本结构 1—箱座 2—箱盖 3—上下箱连接螺栓 4—通气件 5—检查孔 6—吊环 7—定位销 8—油标尺 9—放油孔 10—键 11—油
精选ppt
5
❖ 齿轮传动的特点
• 与其他传动相比齿轮传动有如下特点: • ①瞬时传动比恒定,平稳性较高,传递运动准确可靠;非圆齿轮传
动的瞬时传动比又能按需要的变化规律来设计; • ②适用范围广;可实现平行轴、相交轴、交错轴之间的传动;传递
的功率和速度范围较大; • ③结构紧凑、适用于近距离传动;工作可靠,可实现较大的传动比;

减速机检修质量标准

减速机检修质量标准

减速机检修质量标准1. 机体(1)机盖与机体的剖分面应平整光滑,保证装配严密,可用塞尺检查剖分面的接触密合性,即用小于0.05mm的塞尺插入深度不得大于剖分面的1/3。

(2)上盖与机体不得有裂纹,装入煤油检查不得有渗漏。

2. 渐开线圆柱齿轮(1)齿轮不得有毛刺、裂纹、断裂等缺陷。

(2)齿轮啮合处的工作面即齿高与齿宽上的剥蚀现象不大于20%。

(3)齿轮装配后啮合必须正确,其接触面积应符合表1的规定。

(4)齿轮啮合的侧间隙应符合表2的规定。

(5)齿轮啮合的顶尖隙为0.2~0.3m(m为法向模数)。

(6)用压铅法检查齿轮的侧间隙和顶间隙如不符合第(4)和第(5)条规定者,可按表2及第(4)条修正中心距来实现(7)两齿轮的中心距极限偏差应符合表3规定。

(8)齿轮中心线在齿宽上的平行度不大于表4规定(9)齿轮轮缘的径向跳动不大于表5规定3. 圆锥齿轮(1)齿轮必须光滑无毛刺、伤痕、裂纹等缺陷。

(2)齿轮轴中心线夹角极限偏差符合表7规定。

(3)齿轮中心线的位移不大于表8规定,其位移度检查方法见图4。

精度等级端面模数节圆锥母线长度≤200 >200~320 >320~500 >500~8007 1~16 0.019 0.022 0.028 0.0368 1~16 0.024 0.028 0.036 0.0459 2.5~16 0.03 0.036 0.045 0.055图1 圆锥齿轮中心线位移度的检查方法(4) 齿轮啮合的侧间隙应符合表9规定表9 单位:mm名称节圆锥母线长度≤50 >50~80 >80~120>120~200>200~320>320~500>500~800侧间隙0.085 0.1 0.13 0.17 0.21 0.26 0.34(5)齿轮啮合的顶尖隙为0.2~0.3m。

(m为大端模数)(6) 齿轮节圆锥顶的位移度不大于表10规定。

精度等级端面模数1~2.5 >2.5~6 >6~10 >10~16 >16~307 0.03 0.045 0.06 0.075 ---8 0.038 0.058 0.08 0.095 0.129 ---0.075 0.1 0.115 0.16(7) 用涂色法检查齿轮的啮合区域,正确啮合的接触斑点应布满于大齿轮齿侧面的中间部分,并接近于小端,其接触面积应符合表11的规定。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2.5.1.特点: 1、传动比大: 2.传动效率高:单级传动效率均在90%以上;
3.结构紧凑:体积小、重量轻、高速轴和低速轴在同一轴线上,装拆方便;
4.运转平稳噪声低,能承受过载和冲击;5.故障少、寿命长
2.5摆线针轮减速机装配过程及质量标准:
2.5.1 摆线针轮减速机法兰结合面石棉垫子不小于1.5mm,间隙过小摆线齿轮容易发热。
2、减速机的分类:
减速机的种类很多,若按传动和结构特点来划分,电厂常用减速机有以下四 种。
2.1齿轮减速机
主要有圆柱齿轮减速机、圆锥齿轮减速机和圆锥-圆柱齿轮减速机。(如下图)
2.2 蜗杆传动减速机(内部结构) 蜗杆减速机的特点:是在外廓尺寸不大情况下,可以获得大的传动比,工作平稳, 噪声较小,但效率较低。其中应用最广的是单级蜗杆减速机,两级蜗杆减速机则 应用较少。单级蜗杆减速机根据蜗杆的位置可分为上蜗杆 、 下蜗杆及侧蜗杆三种。 (给粉机、磨煤机慢传减速机)
>30%更换) 4.1.2轴齿轮与大齿轮的接触率,渐开线齿轮齿长方向≮60%,齿高方向≮35%;圆弧
齿沿齿长方向≮85%,齿高方向上≮45%。齿侧间隙两侧误差不大于0.05mm。
2
2.3 行星齿轮减速机(主要结构:行星轮、太阳轮、外齿圈)使用于中速磨减速机。
2.3.1工作原理:它有一个轴线位置固定的齿轮叫中心轮或太阳轮,在太阳轮边上有 轴线变动的齿轮,即作自传又作公转的齿轮叫行星轮,行星轮有支持构件叫行星 架,通过行星架将动力传到轴上,在传给其它齿轮,他们由一组若干齿轮组成一 个轮系,只有一个原动件,这种周转轮系称为行星系。
(11)油、水管路应畅通,无杂物堵塞。变速箱内油喷嘴应对准齿轮啮合处。
(12)大人字齿做静平衡试验,不平衡度在在φ1280mm处≯2Kg。
(13)冷却水管试验压力为工作压力的1.25倍。
四、齿轮减速机各部间隙测量标准
4.1 齿轮的齿面磨损及啮合间隙齿顶齿侧测量标准: 4.1.1齿厚测量公式:(π/2)×模数(齿轮牙齿齿面磨损>原厚度15%翻身使用,磨损
(8)大人字齿轮和轴的紧力为0.05~0.085mm;轴承与轴的配合紧力为:3544: 0.015~0.045mm;2332:0.013~0.040mm。齿轮轴不能有裂纹。轴弯曲度应< 0.10mm,椭圆度<0.15mm。
(9)通盖上的回油口正下方,对准下箱体的回油槽,下箱体结合面的回油槽应畅通。
(10)密封胶涂抹应均匀。
(3)3544轴承游隙超过0.40mm应更换,2332轴承游隙超过0.30mm应更换。轴承保 持架完整,磨损超过1/3应更换轴承,齿轮齿面无损伤。
(4)箱体内清ห้องสมุดไป่ตู้无废油、杂物。
(5)测量新轴承内钢圈与轴颈的配合间隙,将轴承放在机油内加热至90℃~110℃, 然后迅速套入轴上原来位置,并使其紧靠轴肩,待其自然冷却。
。 (14) 结合面涂上密封胶,穿上定位销,拧紧结合面法兰螺丝。 (15) 装配端盖,调好垫子。 (16) 接好油、水管道和阀门。 (17) 变速箱找正。
三、齿轮减速机检修质量标准:(例如磨煤机减速机)
(1)修前齿轮的啮合、轴承外圈轴向、径向间隙等原始记录齐全准确。
(2)吊放平稳,垫牢,防止起吊中碰伤齿轮。
持架的磨损情况。 (6) 放出箱体内存油,并清理。 (7) 更换轴承时,用专用的扒子,扒卸困难时,可用120℃的热机油淋浇轴承
内圈进行加热,严禁乙炔火焰进行加热。 (8) 测量轴颈及新轴承内圈尺寸,测量游隙并记录。 (9) 用机油加热轴承装于轴颈上,同时装上弹性挡圈。 (10) 复测轴承游隙,并记录。 (11) 减速机内部冷却水排做水压试验并检查磨损情况。 (12) 吊装齿轮就位,盘动大齿轮,使大小齿轮啮合正常,中心对正。 (13) 吊装减速机上盖,测量轴承顶部间隙,测量各部分轴向间隙,调整合适
2.5.2 装配时切记两个摆线齿轮的标记字头(互成180°对成或上下重合),
2.5.3 装复摆线齿盘,手盘动主轴灵活、检查肖套有无偏斜,是否角度符合要求(肖子 与肖套应垂直)如果发生卡涩,肖套偏移歪斜、应重新调整摆线齿轮上盘 ,达到转 动自如。
2.5.4.试转标准:空载试车时间不少于4小时,减速机运转平稳正常、无冲击、振动及不 正常声响,机体振幅小于0.03mm。负载试车时间不少于24小时,油温温度不大于80 度,减速机运转应平稳正常不得有冲击、振动和不正常声响,机体振幅应小于 0.08mm。
2.4摆线针轮减速机(内部机构)使用于空预器、绞龙减速机
2.4.1工作原理:摆线针轮减速机是一种应用行星传动原理,在输入轴上装有一个错位 180°的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,形成H机构、两个摆 线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列 的针齿相啮合,以组成齿差为一齿的内啮合减速机构,(为了减小摩擦,在速比小 的减速机中,针齿上带有针齿套)。
二、齿轮减速机检修步骤:
(1) 准备所需起重工具,拆卸有关油、水管道,并及时封口。 (2) 拆卸减速机结合面螺丝及端盖螺丝,取出稳钉销,清洗后妥善放置。 (3) 测量各部修前间隙并记录。 (4) 吊下上盖,吊出齿轮,放于指定地点。 (5) 用煤油清洗、检查轴承、齿轮,并测量轴承游隙,并检查齿轮及轴承保
(6)轴齿轮与大齿轮的接触率,渐开线齿轮齿长方向≮60%,齿高方向≮35%;圆 弧齿沿齿长方向≮85%,齿高方向上≮45%。齿侧间隙:渐开线齿的最小侧间隙 Cn=0.34mm;圆弧齿的最小侧间隙Cn=0.32mm。
(7)轴承与上盖的顶部间隙为0.05~0.10mm,3544轴承外圈与通盖的轴向推力间隙 为0.1~0.2mm,承力侧为1~1.2mm;2332轴承与通盖轴向总间隙为1~1.2mm。
讲课人 : 王 东
一、减速机的工作原理及类型:
1.减速机的原理:
减速机一般用于低转速大扭矩的传动设备,把电动机、内燃机或其它高速运 转的动力通过减速机的输入轴上的齿数少的齿轮啮合、输出轴上的大齿轮 来达到减速的目的,普通的减速机也会有几对相同原理齿轮达到理想的减 速效果,大小齿轮的齿数之比,就是传动比。
