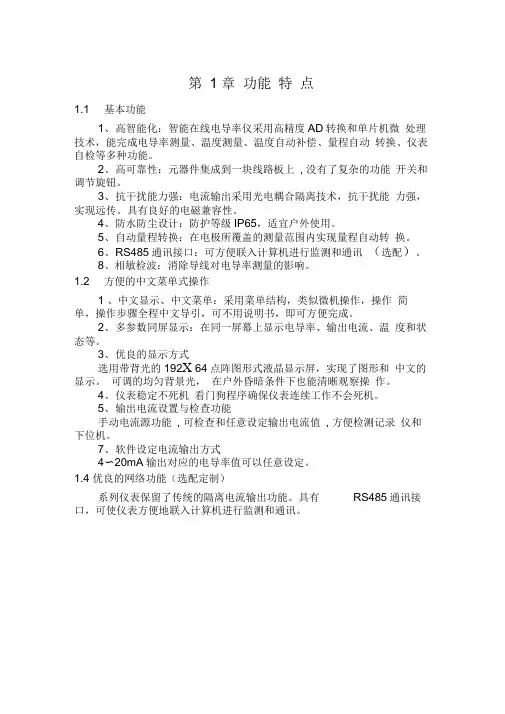

第1章功能特点

1.1 基本功能

1、高智能化：智能在线电导率仪采用高精度AD转换和单片机微处理技术，能完成电导率测量、温度测量、温度自动补偿、量程自动转换、仪表自检等多种功能。

2、高可靠性：元器件集成到一块线路板上, 没有了复杂的功能开关和调节旋钮。

3、抗干扰能力强：电流输出采用光电耦合隔离技术，抗干扰能力强，实现远传。具有良好的电磁兼容性。

4、防水防尘设计：防护等级IP65，适宜户外使用。

5、自动量程转换：在电极所覆盖的测量范围内实现量程自动转换。

6、RS485通讯接口：可方便联入计算机进行监测和通讯(选配)。

8、相敏检波：消除导线对电导率测量的影响。

1.2 方便的中文菜单式操作

1、中文显示、中文菜单：采用菜单结构，类似微机操作，操作简单，操作步骤全程中文导引，可不用说明书，即可方便完成。

2、多参数同屏显示：在同一屏幕上显示电导率、输出电流、温度和状态等。

3、优良的显示方式

选用带背光的192× 64点阵图形式液晶显示屏，实现了图形和中文的显示。可调的均匀背景光，在户外昏暗条件下也能清晰观察操作。

4、仪表稳定不死机

看门狗程序确保仪表连续工作不会死机。

5、输出电流设置与检查功能

手动电流源功能,可检查和任意设定输出电流值,方便检测记录仪和下位机。

7、软件设定电流输出方式

4～20mA输出对应的电导率值可以任意设定。

1.4 优良的网络功能（选配定制）

系列仪表保留了传统的隔离电流输出功能。具有RS485通讯接口，可使仪表方便地联入计算机进行监测和通讯。

第2章技术指标

1、电导率测量范围：

0.01～30μS/cm （配0.01电极）；

0.1～300μS/cm （配0.1电极）；

1.0～3000μS/cm（配1.0 电极）；

10～30000μS/cm（配10.0电极）；

2、电子单元基本误差：电导率：±0.5%FS，温度：±0.2℃；

3、自动温度补偿范围： 0～80.0℃，25℃为基准温度；

4、被测水样：0～80.0℃，1.6MPa；

5、仪器基本误差：电导率：±1.0%FS，温度：±0.5℃；

6、电子单元自动温度补偿误差：±0.5%FS；

7、电子单元重复性误差：± 0.2%FS±1个字；

8、电子单元稳定性：±0.2%FS±1个字/24h；

9、电流隔离输出：4～20 mA（负载<750Ω）；

10、输出电流误差：≤±1%FS；

11、电子单元环境温度影响误差: ≤±0.5%FS；

12、电子单元电源电压影响误差: ≤±0.3%FS；

13、报警继电器：AC220V，3A；

14、通讯接口；RS485(选配)

15、电源：AC220V±22V ，50Hz±1Hz；

16、防护等级：IP65；

17、数据连续掉电保存时间:10年

18、外形尺寸：96（长）×96（宽）×120（深）mm；

开孔尺寸：92～92 mm

19、重量： 1.0kg ；

20、工作条件：环境温度0～60℃相对湿度<85%；

21、可配电极：0.01、0.1、1.0、10.0四种电导电极。

第3章 安装步骤

1. 在任何一块厚度为1/16英寸（1.5mm ）至3/8英寸（9.5mm ）的面板上，开出一个矩形切口。开孔尺寸为92×92（参见图1，后视图）。

2. 将仪器后部从开孔正面插入，抵紧即可。

图1

安装示意图

图2

3. 仪器的接线

1、所用电缆线的长度应留有余量，以免外界拉扯时影响接线。

2、测量池与二次表的距离越近越好，一般来说不超过30米，以免对信号产生不利影响。最好将二次表固定在最佳视平线上，接地良好。

3、与二次表的连接电缆不得与电源线近距离平行敷设，以免对信号产生不良的影响。

后面板接线图

1脚：低点常开端（NOL）9脚：电极1

2脚：低点公共端（COML）10脚：电极2

3脚：低点常闭端（NCL）11脚：屏蔽

4脚：高点常开端（NOH）12脚：温补1 (TEMP1)

5脚：高点公共端（COMH）13脚：温补2 (TEMP2)

6脚：高点常闭端（NCH）14脚：RS485 A

7脚：220V AC火线15脚：RS485 B

8脚：220V AC零线16脚：4～20mA电流+

17脚：4～20mA电流-

！注意：千万不可将电源接错，接好线后将盖板盖好。接线时须断开电源

前面板说明

1：MENU循环模式键 2：DOWN数值减少键

3：UP数值增加键 4：ENTER确认键

5：ESC为退出键（直接退回主界面）

显示格式：

第4章仪器的基本操作

4.1：测量参数：

按“菜单MENU”键，仪表共有六个参数项可选

ENTER”键，会出现六个分选项:

4.1.1电极常数：

根据被测水样电导率的大小范围，选择常数合适的电极是准确测量的关键。特别是对纯水（<3μS/cm）和超纯水(<1μS/cm)的测量，应用0.1或0.01的电极，必要时还要加上密闭测量槽，才能达到准确的测量，否则将产生较大的误差。

选择电极的基本原则

根据被测水样电导率的大小范围，参照下表选择常数合适的电极。

在选择电极时，最易出现的错误是“选择大常数的电极测低电导
