一 绘制网络拓扑结构图报告

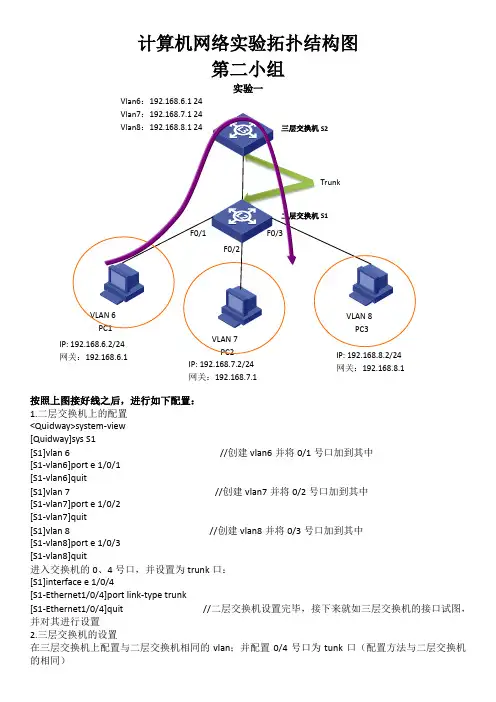

计算机网络实验拓扑结构图
计算机网络实验拓扑结构图第二小组实验一按照上图接好线之后，进行如下配置： 1.二层交换机上的配置 <Quidway>system-view [Quidway]sys S1[S1]vlan 6 //创建vlan6并将0/1号口加到其中 [S1-vlan6]port e 1/0/1 [S1-vlan6]quit[S1]vlan 7 //创建vlan7并将0/2号口加到其中 [S1-vlan7]port e 1/0/2 [S1-vlan7]quit[S1]vlan 8 //创建vlan8并将0/3号口加到其中 [S1-vlan8]port e 1/0/3 [S1-vlan8]quit进入交换机的0、4号口，并设置为trunk 口： [S1]interface e 1/0/4[S1-Ethernet1/0/4]port link-type trunk[S1-Ethernet1/0/4]quit //二层交换机设置完毕，接下来就如三层交换机的接口试图，并对其进行设置 2.三层交换机的设置在三层交换机上配置与二层交换机相同的vlan ；并配置0/4号口为tunk 口（配置方法与二层交换机的相同）IP: 192.168.7.2/24网关：192.168.7.1 网关：192.168.8.1Vlan6：192.168.6.1 24<Quidway>system-view [Quidway]sys S2 [S2]vlan 6 [S2-vlan6]quit [S2]vlan 7 [S2-vlan7]quit [S2]vlan 8 [S2-vlan8]quit [S2]inter e 1/0/4 port link-type trunk [S2-Ethernet1/0/4]quit//启动三层交换机上的路由 [S2]ip routing//接下来配置vlan 的ip 地址： [S2]intervlan 6[S2-vlan6]ip add 192.168.6.1 24 [S2-vlan6]intervlan 7[S2-vlan7]ip add 192.168.7.1 24 [S2-vlan7]intervlan 8[S2-vlan8]ip add 192.168.8.1 24 //查看三层交换机上的路由表 [S2-vlan8]displayip route [S2-vlan8]quit //ping 同测试 //查看FIB 表 [S2]displayipcef实验二老师，这是我在自学网络中遇到的一些问题，想向你请教一下。

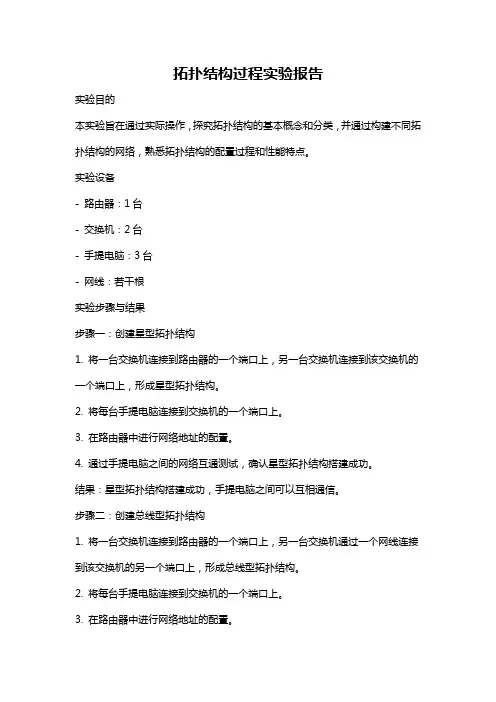

拓扑结构过程实验报告
拓扑结构过程实验报告实验目的本实验旨在通过实际操作，探究拓扑结构的基本概念和分类，并通过构建不同拓扑结构的网络，熟悉拓扑结构的配置过程和性能特点。
实验设备- 路由器：1台- 交换机：2台- 手提电脑：3台- 网线：若干根实验步骤与结果步骤一：创建星型拓扑结构1. 将一台交换机连接到路由器的一个端口上，另一台交换机连接到该交换机的一个端口上，形成星型拓扑结构。
2. 将每台手提电脑连接到交换机的一个端口上。
3. 在路由器中进行网络地址的配置。
4. 通过手提电脑之间的网络互通测试，确认星型拓扑结构搭建成功。
结果：星型拓扑结构搭建成功，手提电脑之间可以互相通信。
步骤二：创建总线型拓扑结构1. 将一台交换机连接到路由器的一个端口上，另一台交换机通过一个网线连接到该交换机的另一个端口上，形成总线型拓扑结构。
2. 将每台手提电脑连接到交换机的一个端口上。
3. 在路由器中进行网络地址的配置。
4. 通过手提电脑之间的网络互通测试，确认总线型拓扑结构搭建成功。
结果：总线型拓扑结构搭建成功，手提电脑之间可以互相通信。
步骤三：创建环型拓扑结构1. 将一台交换机连接到路由器的一个端口上，将另一台交换机通过一个网线连接到该交换机的一个端口上，形成环型拓扑结构。
2. 通过一根网线将第一个交换机的一个端口连接到第二个交换机的另一个端口上，形成环型连接。
3. 将每台手提电脑连接到交换机的一个端口上。
4. 在路由器中进行网络地址的配置。
5. 通过手提电脑之间的网络互通测试，确认环型拓扑结构搭建成功。
结果：环型拓扑结构搭建成功，手提电脑之间可以互相通信。
实验总结本次实验通过构建星型、总线型和环型拓扑结构的网络，旨在了解和熟悉不同拓扑结构的配置过程和性能特点。
实验结果表明，无论采用哪种拓扑结构，网络设备之间的互通性都能得到有效的保证。
星型拓扑结构适用于小型网络，具有易于配置和管理的优点，但同时也存在单点故障的风险。
总线型拓扑结构适用于中型网络，具有成本低、易于扩展的特点，但也存在网络冲突的问题。

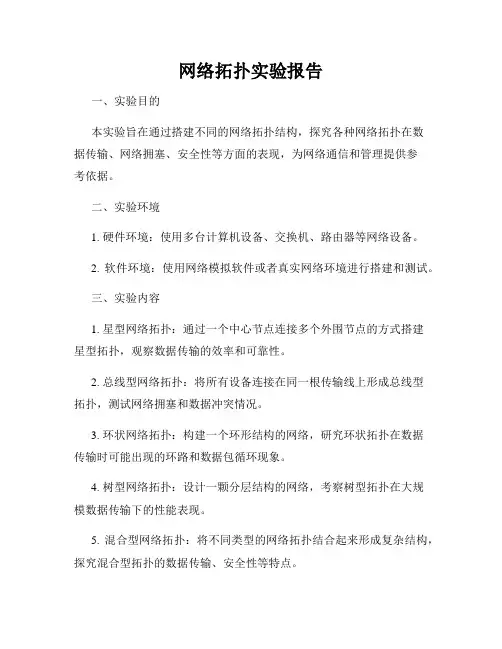

网络拓扑实验报告
网络拓扑实验报告一、实验目的本实验旨在通过搭建不同的网络拓扑结构，探究各种网络拓扑在数据传输、网络拥塞、安全性等方面的表现，为网络通信和管理提供参考依据。
二、实验环境1. 硬件环境：使用多台计算机设备、交换机、路由器等网络设备。
2. 软件环境：使用网络模拟软件或者真实网络环境进行搭建和测试。
三、实验内容1. 星型网络拓扑：通过一个中心节点连接多个外围节点的方式搭建星型拓扑，观察数据传输的效率和可靠性。
2. 总线型网络拓扑：将所有设备连接在同一根传输线上形成总线型拓扑，测试网络拥塞和数据冲突情况。
3. 环状网络拓扑：构建一个环形结构的网络，研究环状拓扑在数据传输时可能出现的环路和数据包循环现象。
4. 树型网络拓扑：设计一颗分层结构的网络，考察树型拓扑在大规模数据传输下的性能表现。
5. 混合型网络拓扑：将不同类型的网络拓扑结合起来形成复杂结构，探究混合型拓扑的数据传输、安全性等特点。
四、实验结果与分析1. 星型网络拓扑：星型拓扑中，由于所有节点都与中心节点相连接，数据传输效率高，但一旦中心节点故障整个网络会崩溃。
2. 总线型网络拓扑：总线型拓扑中，数据包冲突可能会导致丢包和延迟，网络拥塞时整个网络性能明显下降。
3. 环状网络拓扑：环状拓扑中，可能出现环路导致数据包循环，使得网络传输变得复杂且不可靠。
4. 树型网络拓扑：树型拓扑中，数据传输顺畅且易于管理，但是网络中出现瓶颈节点时整体性能会受到影响。
5. 混合型网络拓扑：混合型拓扑结合了多种拓扑结构的优点，但也增加了网络复杂度和管理难度。
五、实验结论不同的网络拓扑结构适用于不同的应用场景，需要根据实际需求选择适合的网络结构。
在构建和管理网络时，应考虑网络拓扑对数据传输、安全性、可扩展性等方面的影响，以保障网络通信的稳定和高效运行。
六、参考文献- 《计算机网络》- 《网络拓扑结构研究与应用》- 《网络管理与安全》以上为网络拓扑实验报告，如有不足之处，欢迎指正。

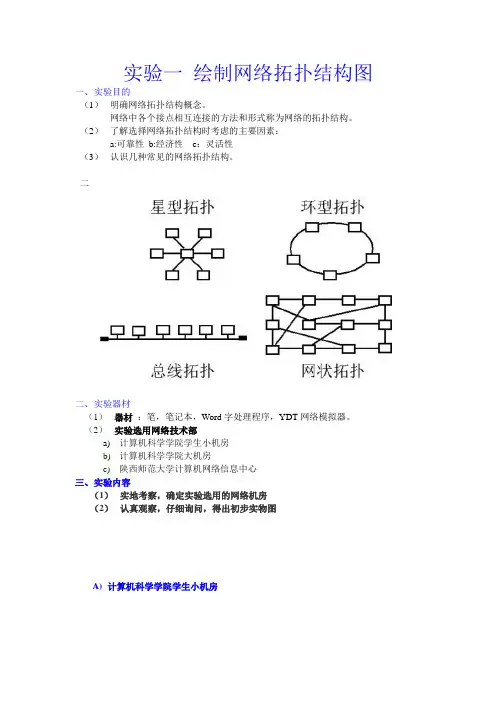

实验一 绘制网络拓扑结构图
实验一绘制网络拓扑结构图一、实验目的
（1）明确网络拓扑结构概念。
网络中各个接点相互连接的方法和形式称为网络的拓扑结构。
（2）了解选择网络拓扑结构时考虑的主要因素：
a:可靠性b:经济性c：灵活性
（3）认识几种常见的网络拓扑结构。
二
二、实验器材
（1）器材：笔，笔记本，Word字处理程序，YDT网络模拟器。
（2）实验选用网络技术部
a)计算机科学学院学生小机房
b)计算机科学学院大机房
c)陕西师范大学计算机网络信息中心
三、实验内容
（1）实地考察，确定实验选用的网络机房
（2）认真观察，仔细询问，得出初步实物图
A)计算机科学学院学生小机房
B)计算机科学学院学生大机房
（3）细心琢磨，画出某机房的网络拓扑结构网络
四、讨论
（1）单星型结构与采用分级（层）组网的星型结构有何差异？
（2）星型拓扑结构的优缺点是什么？
（3）其它网络拓扑的优缺点是什么？
（4）在学生大机房中是否有服务器存在？假如没有，按上面实物图的组网方式是否可以上网？如果有服务器，是一台还是多台？如果是一台，服务器是否直
接接在主交换机上？如果是多台，服务器又是怎样联网的？
（5）YDT网络拓扑结构软件有何特点。

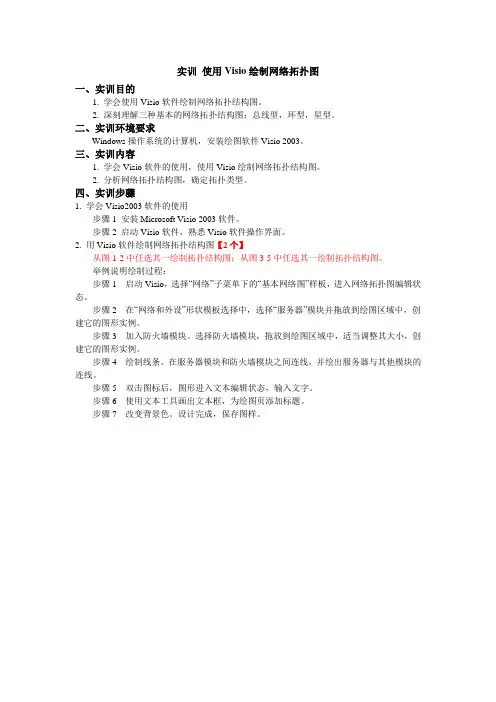

实训： Visio 绘制拓扑结构图
实训使用Visio绘制网络拓扑图一、实训目的1. 学会使用Visio软件绘制网络拓扑结构图。
2. 深刻理解三种基本的网络拓扑结构图：总线型，环型，星型。
二、实训环境要求Windows操作系统的计算机，安装绘图软件Visio 2003。
三、实训内容1. 学会Visio软件的使用，使用Visio绘制网络拓扑结构图。
2. 分析网络拓扑结构图，确定拓扑类型。
四、实训步骤1. 学会Visio2003软件的使用步骤1 安装Microsoft Visio 2003软件。
步骤2 启动Visio软件，熟悉Visio软件操作界面。
2. 用Visio软件绘制网络拓扑结构图【2个】从图1-2中任选其一绘制拓扑结构图；从图3-5中任选其一绘制拓扑结构图。
举例说明绘制过程：步骤1 启动Visio，选择“网络”子菜单下的“基本网络图”样板，进入网络拓扑图编辑状态。
步骤2 在“网络和外设”形状模板选择中，选择“服务器”模块并拖放到绘图区域中，创建它的图形实例。
步骤3 加入防火墙模块。
选择防火墙模块，拖放到绘图区域中，适当调整其大小，创建它的图形实例。
步骤4 绘制线条。
在服务器模块和防火墙模块之间连线，并绘出服务器与其他模块的连线。
步骤5 双击图标后，图形进入文本编辑状态，输入文字。
步骤6 使用文本工具画出文本框，为绘图页添加标题。
步骤7 改变背景色。
设计完成，保存图样。
图1 综合网络拓扑结构图2 有限和无线网络-拓扑结构【无线路由用“无线访问点”或无线路由器图标表示】图3 家庭ADSL拨号上网-拓扑结构【语音分离器图标】图4 常见办公室网络-拓扑结构图5 10M宽带以上网吧-网络拓扑结构五、实训思考题1. 单星型结构与采用分级（层）组网的星型结构有何差异?2. 星型拓扑结构的优缺点是什么?其他网络拓扑结构的优缺点是什么?。

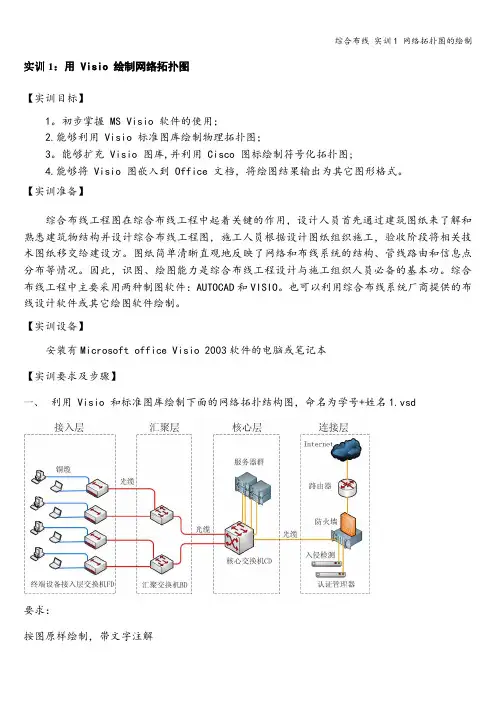

综合布线 实训1 网络拓扑图的绘制
实训1：用 Visio 绘制网络拓扑图
【实训目标】
1。
初步掌握 MS Visio 软件的使用；
2.能够利用 Visio 标准图库绘制物理拓扑图；
3。
能够扩充 Visio 图库,并利用 Cisco 图标绘制符号化拓扑图;
4.能够将 Visio 图嵌入到 Office 文档，将绘图结果输出为其它图形格式。
【实训准备】
综合布线工程图在综合布线工程中起着关键的作用，设计人员首先通过建筑图纸来了解和熟悉建筑物结构并设计综合布线工程图，施工人员根据设计图纸组织施工，验收阶段将相关技术图纸移交给建设方。
图纸简单清晰直观地反映了网络和布线系统的结构、管线路由和信息点分布等情况。
因此，识图、绘图能力是综合布线工程设计与施工组织人员必备的基本功。
综合布线工程中主要采用两种制图软件：AUTOCAD和VISIO。
也可以利用综合布线系统厂商提供的布线设计软件或其它绘图软件绘制。
【实训设备】
安装有Microsoft office Visio 2003软件的电脑或笔记本
【实训要求及步骤】
一、利用 Visio 和标准图库绘制下面的网络拓扑结构图，命名为学号+姓名1.vsd
要求：
按图原样绘制，带文字注解
二、利用 Visio和扩展图库绘制下列符号化拓扑图命名为学号+姓名2.vsd。
三、用 Word 编辑文档，以对象（链接)方式插入上述两图，命名为学号+姓名实训1。
doc。
4.网络拓扑图的绘制
绘制网络拓扑图
计算机网络硬件的组成： 1.端节点：是信息交换的源点和目标，包括计算机等其他数 据处理及数据终端设备 2.转接节点：作用是支持网络的连接，它们通过通信线路转 接和传递信息，包括交换机、路由器等其它数据处理和通信 控制设备 3.通信链路：两个节点间的连线，包括有线和无线的链路
绘制网络拓扑图
绘制网络拓扑图
什么是网络拓扑？
网络拓扑定义了计算机、打印机、网络设备和其它各种 设备的连接方式。
即描述了线缆和网络设备的布局，以及数据传输时采用 的路径。
网络拓扑会在很大程度上影响网络如何工作。
绘制网络拓扑图
网络拓扑包括物理拓扑和逻辑拓扑 物理拓扑是指物理结构上各种设备和传输介质的布局 通常有总线型、环型、星型、树型和网状型 物理拓扑定义了发送数据的主机访问传输介质的方式 逻辑拓扑是指各台主机通过传输介质相互通信的方式
绘制网络拓扑图
绘制网络拓扑图
绘制网络拓扑图
谢谢
校园基础网络拓扑结构
实验报告一校园基础网络拓扑结构一．实体结构图实体结构图分为三层。
第一层是网络中心，第二层是机房、办公室、教学楼、办公楼，第三层是C302、C310、C309、设备处、教务处、人事处、财务处、计算机系、工商系、外语系、电子阅览、文献资料、图书借阅、外文查询、馆藏室。
具体如下图所示：二．拓扑结构图三．实验步骤1.设置每台电脑的ip地址与子网掩码。
PCA login:rootPassword:linux设置IP ：[root#PCA root]# ifconfig eth0 192.168.1.1netmask 255.255.255.0查看IP ：[root#PCA root]# ifconfig八台电脑的ip地址和子网掩码为：192.168.1.1 255.255.255.0192.168.1.2 255.255.255.0192.168.1.3 255.255.255.0192.168.1.4 255.255.255.0192.168.1.5 255.255.255.0192.168.1.6 255.255.255.0192.168.1.7 255.255.255.0192.168.1.8 255.255.255.0 2.设置交换机的ip地址与子网掩码switch>en进入全局配置模式:switch#conf t进入默认vlan状态:switch(config)#intvlan 1设置ip地址和掩码:switch(config-if)#ip address 192.168.1.10 255.255.255.0六个交换机的ip地址与子网掩码为：192.168.1.10 255.255.255.0 192.168.1.11 255.255.255.0192.168.1.12 255.255.255.0192.168.1.13255.255.255.0192.168.1.14 255.255.255.0192.168.1.15 255.255.255.03．Ping每台电脑与交换机是否连通用A电脑ping 其他电脑用A电脑ping交换机Ping 192.168.1.2 (通)Ping 192.168.1.10 (通)Ping 192.168.1.3 （通）Ping 192.168.1.12 (通)Ping 192.168.1.4 （通）Ping 192.168.1.13 (通)Ping 192.168.1.5（通）Ping 192.168.1.14 (通)Ping 192.168.1.6（通）Ping 192.168.1.15 (通)Ping 192.168.1.7（通）Ping 192.168.1.8（通）。
网络拓扑实验报告
《计算机网络》网络拓扑结构学院名称：计算机与信息工程学院专业名称：计算机科学与技术年级班级：姓名：学号：计算机与信息技术学院综合性、设计性实验报告课程名称计算机网络指导教师学号姓名实验地点计科楼414实验时间2013.12.09项目名称网络拓扑结构实验类型设计性一、实验目的通过对网络设备的连通和对拓扑的分析，加深对常见典型局域网拓扑的理解；通过路由建立起网络之间的连接，熟悉交换机、路由器的基本操作命令，了解网络路由的设计与配置。
二、实验仪器或设备二层交换机五台、三层交换机一台，路由器两台，学生实验主机五台及一台服务器。
三、总体设计（设计原理、设计方案及流程等）假设某校园网通过1台三层交换机连到校园网出口路由器，路由器再和校园外的一台路由器相接，现做适当配置，实现校园网内部主机与校园网外部主机的相互通信。
实验拓扑图：四、实验步骤（包括主要步骤、代码分析等）三层交换机上配置vlan及IP地址，进行端口划分：Switch(config)#vlan 2exitvlan 3exitvlan 4exitvlan 5exitSwitch(config)#int vlan 2ip add 210.42.242.1 255.255.255.0 no shexitint vlan 3ip add 210.42.243.1 255.255.255.0 no shexitint vlan 4ip add 210.42.244.1 255.255.255.0 no shexitint (f0/2)sw mod accsw acc vlan 2exitint (f0/3)sw mod accsw acc vlan 3exitint range(f0/4-5)sw mod accsw acc vlan 4exitint (f0/1)sw mod accsw acc vlan 5exitint vlan 5ip add 192.168.1.2 255.255.255.0 no shexit配置DHCP:Switch(config)#ip dhcp pool jinghua2Switch(dhcp-config)#network 210.42.242.0 255.255.255.0 Switch(dhcp-config)#default-router 210.42.242.1Switch(dhcp-config)#dns-server 192.168.1.2Switch(dhcp-config)#exitSwitch(config)#ip dhcp pool jinghua3Switch(dhcp-config)#net 210.42.243.0 255.255.255.0 Switch(dhcp-config)#default-router 210.42.243.1Switch(dhcp-config)#dns-server 192.168.1.2Switch(dhcp-config)#exitSwitch(config)#ip dhcp pool jinghua4Switch(dhcp-config)#network 210.42.244.0 255.255.255.0 Switch(dhcp-config)#default-router 210.42.244.1Switch(dhcp-config)#dns-server 192.168.1.2Switch(dhcp-config)#exit各个设备上的IP地址：PC4： IP:50.55.55.2服务器Server0 IP:210.42.241.1路由器Ri: f0/0 IP:192.168.1.1f0/1 IP:210.42.241.100s1/0 IP:210.42.240.1路由器Rj: f0/0 IP:50.55.55.1s1/0 IP:210.42.240.2Router(config)#hostname RiRi(config)#int f0/0ip add 192.168.1.1 255.255.255.0no shexitint f0/1ip add 210.42.241.100 255.255.255.0no shexitint s1/0ip add 210.42.240.1 255.255.255.0clock rate 64000 （DEC）no shexit（路由器Rj的配置方法如同Ri，不再赘述）在三层交换机上配置路由协议：Switch(config)#router ripversion 2network 192.168.1.0net 210.42.242.0net 210.42.243.0net 210.42.244.0exit在路由器Ri上配置路由协议：Ri(config)#router ripversion 2network 192.168.1.0net 210.42.240.0net 210.42.241.0//（net 50.0.0.0)exit（路由器Rj的配置方法如同Ri，不再赘述）PC0: 点击DHCP自动获得以下各个值IP:210.42.242.2 255.255.255.0210.42.242.1 192.168.1.2五、结果分析与总结教师签名：2013年月日（注：文档可能无法思考全面，请浏览后下载，供参考。
拓扑分析报告
拓扑分析报告引言拓扑分析是一种针对网络、系统或者数据结构的分析方法。
通过拓扑分析，我们可以了解网络或系统的结构、连接关系以及相关的特性。
在本报告中，我们将从拓扑分析的角度来分析某个网络，通过对网络的结构和连接进行分析，进一步了解网络的特点和性能。
方法为了进行拓扑分析，我们首先需要获取网络的拓扑结构。
现代网络通常由许多节点和连接组成，我们可以通过网络的配置文件、路由表或者网络探测工具来收集这些信息。
获取到网络的拓扑结构后，我们可以使用图论的相关算法和工具来进行分析。
在本次分析中，我们使用了X工具对网络的拓扑结构进行可视化，并使用了图论算法对网络中的节点和连接进行分析。
结果我们对某个网络进行了拓扑分析，得到了以下结果：网络结构网络总共包含N个节点和M条连接。
通过对网络进行可视化，我们得到了如下的结构图：插入可视化图片或可视化文本描述上图展示了网络中各个节点之间的连接关系。
我们可以看到，网络中存在多个互相连接的子网络，有些节点拥有较多的连接，而有些节点则只有少量的连接。
节点分析通过对网络中的节点进行分析，我们发现了以下特点：1.节点的度中心性较高：节点的度中心性是指节点与其他节点相连的数量。
我们发现网络中存在一些度中心性较高的节点，这些节点对于整个网络的连接起到了至关重要的作用。
2.节点之间的距离较短：网络中的节点之间，通过几条连接就可以实现互相通信。
这表明网络的拓扑结构紧密，节点之间的通信效率较高。
3.节点的聚集系数不均衡：网络中的节点存在不同的聚集系数，即节点与其邻居节点之间的连接密度。
我们发现有一部分节点的聚集系数较高，而另一部分节点的聚集系数较低。
连接分析通过对网络中的连接进行分析，我们发现了以下特点：1.连接的重要性不同：不同的连接对网络的影响程度不同，有些连接是整个网络的关键连接，断开这些连接可能会导致网络的故障或不稳定。
2.连接的带宽与延迟：网络中的连接具有不同的带宽和延迟。
带宽决定了连接可以传输的数据量，而延迟决定了数据传输的速度。
拓扑程序开发实验报告(3篇)
第1篇一、实验背景随着计算机网络技术的飞速发展，网络拓扑结构的设计与优化对于提高网络性能、保障网络稳定运行具有重要意义。
本实验旨在通过开发一个拓扑程序，实现对网络拓扑结构的可视化展示、分析及优化，加深对网络拓扑结构的理解，并提升编程实践能力。
二、实验目的1. 理解网络拓扑结构的基本概念及常见类型。
2. 掌握拓扑程序的开发流程，包括需求分析、设计、实现和测试。
3. 学习使用图形化编程工具进行网络拓扑的展示和分析。
4. 提高编程能力，掌握面向对象编程、数据结构及算法等相关知识。
三、实验内容1. 需求分析本拓扑程序应具备以下功能：- 可视化展示网络拓扑结构；- 分析网络拓扑的连通性、层次性、冗余性等特性；- 优化网络拓扑结构，提高网络性能；- 支持多种网络拓扑结构，如星形、树形、环形等。
2. 设计本拓扑程序采用面向对象编程思想，将网络拓扑结构抽象为类，包括节点类、链路类和拓扑类。
节点类用于表示网络中的设备，链路类用于表示设备之间的连接，拓扑类用于表示整个网络拓扑结构。
3. 实现- 节点类：包含节点编号、名称、位置等属性，以及添加链路、删除链路等方法。
- 链路类：包含链路编号、起点、终点、带宽等属性，以及计算链路长度、判断链路是否存在等方法。
- 拓扑类：包含节点列表、链路列表等属性，以及添加节点、删除节点、添加链路、删除链路、计算连通性、分析层次性、优化拓扑结构等方法。
4. 测试本实验采用黑盒测试和白盒测试相结合的方法对拓扑程序进行测试。
黑盒测试主要针对程序的功能进行测试，白盒测试主要针对程序的代码进行测试。
四、实验结果与分析1. 可视化展示通过拓扑程序，可以直观地展示网络拓扑结构，包括设备位置、连接关系等。
2. 分析拓扑程序能够分析网络拓扑的连通性、层次性、冗余性等特性，为网络优化提供依据。
3. 优化拓扑程序可以根据网络需求，优化网络拓扑结构，提高网络性能。
五、实验总结通过本次拓扑程序开发实验，我们深入了解了网络拓扑结构的基本概念及常见类型，掌握了拓扑程序的开发流程，提高了编程能力。
实验1-绘制网络拓扑结构图
实验1：绘制网络拓扑结构图实验目的实验中采用的Visio软件是微软公司开发的高级绘图软件，可以绘制流程图、网络拓扑图、组织结构图、机械工程图、流程图等。
它可以帮助网络工程师创建商业和技术方面的图形，对复杂的概念、过程及系统进行组织和文档备案。
分析网络拓扑结构、网络类型，掌握用Visio 2003软件绘制网络拓扑结构图的方法。
实验环境运行Windows 2000/2003 Server/XP操作系统的PC机1台；Visio 2003软件实验步骤步骤1启动Visio 2003软件，在打开如图1-6所示窗口左边“类别”列表中选择“网络”选项，然后在右边窗口中选择一个对应的选项，或者在Visio 2003主界面中执行“新建”→“网络”菜单下的某个操作选项，都可打开如图1-7所示界面（在此仅以选择“详细网络图”选项为例）。
299图1-6 Visio 2003软件主界面图1-7 “详细网络图”拓扑结构绘制界面步骤2 在左边图元列表中选择“网络和外设”选项，在其中的图元列表中选择“交换机”项（因为交换机通常是网络的中心，首先确定好交换机的位置），按住鼠标左键把交换机图元拖到右边窗口中的相应位置，然后松开鼠标左键，得到一个交换机图元，如图1-8所示。
它还可以在按住鼠标左键的同时拖动四周的绿色方格来调整图元大小，通过按住鼠标左键的同时旋转图元顶部的绿色小圆圈，以改变图元的摆放方向，再通过把鼠标放在图元上，然后在出现4个方向箭300头时按住鼠标左键可以调整图元的位置。
如图1-9所示是调整后的一个交换机图元。
通过双击图元可以查看它的放大图。
图1-8 图元拖放到绘制平台后的图示图1-9 调整交换机图元大小、方向和位置后的图示步骤3要为交换机标注型号可单击工具栏中的按钮，即可在图元下方显示一个小的文本框，此时你可以输入交换机型号，或其他标注了。
如图1-10所示。
输入完后在空白处单击鼠标即可完成输入，图元又恢复原来调整后的大小。
计算机网络技术实验绘制网络拓扑结构图
计算机网络技术实验绘制网络拓扑结构图在计算机网络技术的学习和实践中，绘制网络拓扑结构图是一项至关重要的任务。
它就像是为一个复杂的网络系统绘制一张清晰的地图，让我们能够一目了然地了解各个设备之间的连接关系和布局。
那么，什么是网络拓扑结构图呢？简单来说，它是一种用图形方式表示网络中各个节点（如计算机、服务器、路由器等）和链路（如网线、光纤等）之间连接关系的示意图。
通过这张图，我们可以直观地看到网络的架构，有助于进行网络规划、故障诊断和性能优化等工作。
在开始绘制网络拓扑结构图之前，我们需要先对要描绘的网络有一个清晰的了解。
这包括确定网络中包含哪些设备、它们的类型和功能，以及它们之间是如何连接的。
例如，我们要知道有多少台计算机、几台路由器、是否有交换机等等，还要清楚每台设备之间是通过有线还是无线方式连接的。
接下来，选择合适的绘图工具也是很关键的一步。
现在有很多专门用于绘制网络拓扑结构图的软件和在线工具，比如 Microsoft Visio、Cisco Packet Tracer、Lucidchart 等。
这些工具都提供了丰富的图形元素和便捷的绘图功能，可以大大提高我们的绘图效率和质量。
以 Microsoft Visio 为例，打开软件后，我们可以在模板中选择“网络”类别，然后就能看到各种网络设备的图形图标。
将需要的图标拖放到绘图页面上，并根据实际的网络连接情况用线条将它们连接起来。
在绘制的过程中，要注意图标之间的比例和布局，尽量使图形清晰、美观、易于理解。
在绘制网络拓扑结构图时，还需要遵循一些基本原则。
首先，要保持图形的简洁性，避免过多的冗余信息和复杂的图形元素，以免让人感到混乱。
其次，要确保图形的准确性，每一个连接和设备的表示都要与实际情况相符。
此外，还要注意图形的可读性，使用清晰的标注和文字说明，让其他人能够轻松看懂这张图。
比如说，如果我们绘制的是一个小型办公室的网络拓扑结构图，可能会包括几台台式计算机、笔记本电脑、一台打印机、一台路由器和一台交换机。
网络拓扑实验报告
网络拓扑实验报告一、引言网络拓扑是指计算机网络中各个节点之间连接方式的布局结构，它决定了数据在网络中传输的路径和效率。
网络拓扑实验旨在通过构建不同的网络拓扑结构，测试和比较它们在数据传输、带宽利用率、容错性等方面的性能指标。
本实验报告将通过实际操作和数据分析，总结网络拓扑的相关知识和实验结果，以期对专业人士和学术研究者提供参考。
二、实验目的本网络拓扑实验分为以下几个目标：1. 了解和掌握不同类型的网络拓扑结构及其特点；2. 熟悉网络拓扑实验的操作流程和工具；3. 进行网络拓扑实验，并对实验结果进行分析和评估；4. 验证和比较不同网络拓扑结构在性能方面的差异，如带宽利用率、延迟等。
三、实验步骤1. 确定实验所需的拓扑结构：星型拓扑、总线拓扑、环形拓扑等；2. 使用网络拓扑实验工具，如Cisco Packet Tracer，搭建相应的网络拓扑结构；3. 配置各个节点的IP地址、子网掩码、默认网关等网络参数；4. 进行数据传输实验，如Ping测试、文件传输测试等；5. 在网络拓扑结构中模拟节点故障，观察拓扑结构的容错性。
四、实验结果与分析1. 星型拓扑结构实验结果及分析：a. 数据传输方面：由于所有节点都与中心节点相连，数据传输速度较快并且稳定。
b. 带宽利用率方面：中心节点承担了所有节点之间的通信，可能造成带宽瓶颈。
c. 容错性方面：中心节点故障会导致整个网络瘫痪。
2. 总线拓扑结构实验结果及分析：a. 数据传输方面：节点之间的通信都通过总线进行，传输速度较慢。
b. 带宽利用率方面：任意两个节点之间同时进行通信可能会出现冲突，降低带宽利用率。
c. 容错性方面：总线故障会影响整个网络的正常通信。
3. 环形拓扑结构实验结果及分析：a. 数据传输方面：节点之间的通信通过环形路径进行，传输速度一般。
b. 带宽利用率方面：带宽利用率相对较高，但仍受限于环形路径的带宽。
c. 容错性方面：节点故障只会影响到直接相连的节点，不会影响整个网络。
绘制某生产企业的网络拓扑结构图工作总结
绘制某生产企业的网络拓扑结构图工作总结下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言网络拓扑结构图是企业网络建设的重要工作之一，它能清晰地展示出各个网络设备之间的连接关系和网络通信路径，为企业网络管理和维护提供了重要参考依据。
实验一绘制实验室机房拓扑结构网络图
铜仁学院实验报告课程名称：计算机网络实验名称：计算机网络实验室拓扑结构图成绩评定：教师签名：【实验名称】计算机网络实验室拓扑结构图。
【实验目的】掌握网络拓扑结构，了解拓扑结构中将使用到的各种网络设施。
【背景描述】铜仁学院计算机网络实验室是近年来才组建的一个网络实验室，专门提供给计算机专业以及相关专业学生了解和实现计算机网络实验有关的各类实验及原理，此实验室大多数设备有锐捷公司提供，其中包括（二层交换机，三层交换机，路由器，RCMS，NTC等各类网络设备）。
【实现功能】由Isp服务提供商提供的网络通过不同的网络实验设备使实验室内的各个终端pc机能够与Internet互联的同时通过内部服务器等设备使实验室内的各设备能够在另外的层次下互联，但又与其他小组相互分开。
【实验设备】二层交换机，三层交换机，路由器，RCMS，NTC，终端pc机，等各类网络设备。
【概要性实验步骤】ISP服务提供商把光缆接如实验室教师机柜，教师机柜包含LIMP服务器和核心交换机，学生机柜包含二层交换机，三层交换机，路由器，RCMS。
RCMS连接到教师机柜的核心交换机，RCMS连接到交换机，交换机连接到NTC拓扑连接器，NTC拓扑连接器连接到终端pc机实现互联。
【拓扑结构】：核心交换机【拓扑结构说明】：如图所示，连接线连接各实物网络设备。
最终实现互联。
【详细配置】如图所示，加上光缆线以及双绞线水晶头等。
铜仁学院实验报告课程名称：计算机网络实验名称：身边的网络拓扑结构图成绩评定：教师签名：【实验名称】身边的网络拓扑结构图【实验目的】了解交换机、路由器、PC机、服务器、无线路由器、POS机、监控摄像头…..【背景描述】二合镇民兴小学是我的小学，从08年开始引进网络设备。
安装了计算机室，虽然不大但是有一定的作用。
【实现功能】与INTERNET互联以便让学生查找资料。
【实验设备】交换机、路由器、PC机，等。
【概要性实验步骤】电信isp提供网络，接入交换机，再接入modem，再接入路由器，再接入pc机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绘制网络拓扑结构图
一、实验目的
1 明确网络拓扑结构的概念。
网络中各个接点相互连接的方法和形式称为网络的拓扑结构。
2 了解选择网络拓扑结构时考虑的主要原素：
a：可靠性b：经济性c：灵活性
3 认识几种常见的网络拓扑结构。
二、实验器
1 器材：笔，计算机，word处理程序，YDT网络模拟器。
2 实验选用的网络
实训楼数控仿真机房
三、实验内容
1 实地考察
2 认真观察，仔细询问，得出初步实物图；
3 细心琢磨，画出机房网络拓扑结构图
四、讨论
( 1 ）单星型结构与采用分级（层）组网的星型结构有何差异？星形拓扑是由中央节点和通过点到到通信链路接到中央节点的各个站点组成。
星形拓扑结构具有以下优点：
（1）控制简单。
（2）故障诊断和隔离容易。
（3）方便服务。
星形拓扑结构的缺点：
（1）电缆长度和安装工作量可观。
（2）中央节点的负担较重，形成瓶颈。
（3）各站点的分布处理能力较低。
( 2 ）星型拓扑结构的优缺点是什么？
是一种以中央节点为中心，把若干外围节点连接起来的辐射式互联结构。
这种结构适用于局域网，特别是近年来连接的局域网大都采用这种连接方式。
这种连接方式以双绞线或同轴电缆作连接线路。
优点：结构简单、容易实现、便于管理，通常以集线器（Hub）作为中央节点，便于维护和管理。
缺点：中心结点是全网络的可靠瓶颈，中心结点出现故障会导致网络的瘫痪。
( 3 ）其它网络拓扑结构的优缺点是什么？
总线拓扑
总线拓扑结构采用一个信道作为传输媒体，所有站点都通过相应的硬件接口直接连到这一公共传输媒体上，该公共传输媒体即称为总线。
总线拓扑结构的优点：
（1）总线结构所需要的电缆数量少。
（2）总线结构简单，又是无源工作，有较高的可靠性。
（3）易于扩充，增加或减少用户比较方便。
总线拓扑的缺点：
（1）总线的传输距离有限，通信范围受到限制。
（2）故障诊断和隔离较困难。
（3）分布式协议不能保证信息的及时传送，不具有实时功能。
环形拓扑
环形拓扑网络由站点和连接站的链路组成一个闭合环。
环形拓扑的优点：
（1）电缆长度短。
（2）增加或减少工作站时，仅需简单的连接操作。
（3）可使用光纤。
环形拓扑的缺点：
（1）节点的故障会引起全网故障。
（2）故障检测困难。
（3）环形拓扑结构的媒体访问控制协议都采用令牌传达室递的方式，在负载很轻时，信道利用率相对来说就比较低。
树形拓扑
树形拓扑从总线拓扑演变而来，形状像一棵倒置的树，顶端是树根，树根以下带分支，每个分支还可再带子分支。
树形拓扑的优点：
（1）易于扩展。
（2）故障隔离较容易。
树形拓扑的缺点：
各个节点对根的依赖性太大。
( 4 ）在学生大机房中是否有服务器存在？假如没有，按上面实物图的细网方式是否可以上网？如果有服务器，是一台还是多台？如果是一台，服务器是否直接接在书交换机上？如果是多台，服务器又是怎样连网的？
( 5 ) YDT 网络拓扑结构软件有何特点？
总线型拓扑结构是指采用单根传输线作为总线，所有工作站都共用一条总线。
当其中一个工作站发送信息时，该信息将通过总线传到每一个工作站上。
工作站在接到信息时，先要分析该信息的目标地址与本地地址是否相同，若相同则接收该信息；若不相同，则拒绝接收。
总线型拓扑结构的优点是电缆长度短，布线容易，便于扩充；其缺点主要是总线中任一处发生故障将导致整个网络的瘫痪，且故障诊断困难。
