工厂供配电技术及技能训练第2版复习题及答案
工厂供配电技术科试题答案2卷
工厂供配电技术科期末考试试卷答案一．填空题1．通常我们把发电、变电、输电、配电和用电的整体称为(电力系统）。
2．企业的高压配电线路配电电压通常为6-10KV。
从技术经济指标看，最好采用(10KV）。
3．企业内部供电系统由高压和低压配电（线路）、变电站或（配电站）以及（用电设备）构成。
4。
高压隔离开关按安装场所形式分（户内)和(户外)两种5.（树干式）接线分为直接树干式、链串型树干式及（低压链式）三种。
6。
供电系统中承担输送和分配电能任务的电路称为（一次回路），这个回路中所有的电气设备称为（一次设备).7.(工频)电流对人体的伤害最为严重。
8。
信号继电器在继电保护和自动装置中用来作为（信号）指示的.9.电击一般是由于（低压）触电造成的.10。
能源紧张是我国面临的一个严峻的问题,其中也包括（电力)供应紧张。
11。
绝缘导线按绝缘材料分，有（橡皮）绝缘和（塑料）绝缘的两种. 12。
电力系统的基本要求是安全、（可靠）、优质、经济。
13。
在正常环境中，一般照明采用交流（220）V，由（220/380）V三相四线制系统供电。
二．选择题1．控制照明灯的开关安装高度,一般距离地面（B ）m。
A。
1 B。
1。
2—1.4 C.1.8 D.2。
02．办公室的照明属于（D）级负荷。
A.一 B。
二 C. 四 D. 三3． 0。
22/0.38KV系统的电源中性点通常采用（C ）的运行方式A。
不接地 B。
经消弧线圈接地 C。
直接接地 D。
经电阻接地4。
桥式起重机(天车)的电动机是（ C）设备.A。
长期工作制 B。
短时工作制 C.反复短时工作制 D。
反复工作制5. 在多尘、潮湿场所或户外场所,选择照明灯具时应选择（C ）A。
开启型 B。
闭合型 C。
密闭型 D. 防爆型6。
电压互感器二次侧必须接地是为了（ A ）A。
人身安全 B.抗干扰 C.电压互感器安全 D.设备安全7.高压负荷的企业,（ C )功率因数要求不低于0。
8.A。
瞬时功率因数 B.平均功率因数C.最大负荷时的功率因数 D。
工厂供配电技术习题二
《工厂供配电技术》习题二一、判断题：1.电弧是一种气体游离放电的现象。
2.开关在开断电路时, 无需考虑电弧熄灭与否。
3.断路器的开断能力是指断路器在切断电流时熄灭电弧的能力。
4.电弧的产生和维持是触头间中性质点被游离的结果。
5.电弧形成之初电子的来源是强电场发射及强电流发射。
6.电弧稳定燃烧之后主要靠热游离来维持。
7.电弧的熄灭依赖于去游离作用强于游离作用。
8.去游离有两种形式: 复合和扩散。
9.直流电弧的熄灭条件是拉长电弧。
10.交流电弧较直流电弧易于熄灭。
11.熄灭交流电弧的主要问题是增强介质绝缘强度的恢复。
12.交流电流过零时, 电弧自然熄灭。
若电流过零后, 出现电击穿现象, 电弧则会重燃。
13.在直流电弧和交流电弧中, 将长弧切割成短弧灭弧是利用了近阴极效应。
* 接触电阻值的大小直接反映了电气触头的质量。
14.断路器中的动、静触头属于可动触头。
15.母线之间的连接属于固定触头。
16.少油断路器中的滚动触头属于可动触头。
17.插座式触头与指形触头相比较, 自净作用差。
18.最能反映触头工作状况的参数是接触电阻。
19.最能反映触头工作状况的参数是接触电阻。
20.在电气触头表面镀银的作用是防止触头受电弧烧伤。
21.开关电器分为以下四类: 断路器、隔离开关、负荷开关、接触器。
22.高压断路器在电网中起控制与保护作用。
23.高压断路器既能开断负荷电流又能开断短路电流。
24.少油断路器中各相对地的绝缘是依靠油。
25.少油断路器的灭弧方式是横吹、纵吹及机械油吹。
26.断路器在工作过程中的合、分闸动作是由操动系统来完成的。
27.断路器的开断时间等于熄弧时间。
28.六氟化硫断路器是利用六氟化硫气体作为灭弧和绝缘介质。
* 真空断路器由于动触头在真空管中动作因此无需灭弧。
29.隔离开关没有专门的灭弧装置因此不能开断负荷电流。
* 隔离开关在进行倒闸操作时应遵循“等电位操作”原则。
30.当发现隔离开关带负荷误合闸后，应立即拉开。
《工厂供配电技术》复习题【附答案】
《工厂供配电技术》复习题【附答案】一、选择题：1、某工厂有一台10千伏，500千瓦的备用发电机组，该发电机的额定电压是（D）。
A、10KVB、9.5KVC、11KVD、10.5KV2、按电力网的供电范围分为（D）输电网。
A、近距离，远距离B、高，中，低C、水力，火力，核能D、区域，地方3、输配电线路和变压器上的损耗称为（ B ）。
A、铁损和铜损B、网络损耗C、附加损耗D、线路损耗4、中性点经消弧线圈接地系统称为（ A ）。
A、小电流接地系统B、大电流接地系统C、不接地系统D、直接接地系统5、真空断路器适用于（ D ）。
A 频繁开断感性负载和容性负载B 频繁开断变压器C 频繁开断变压电动机D 频繁操作容性负载6、中性点经消弧线圈接地运行方式一般采用（ A）方式。
A、过补偿B、欠补偿C、全补偿D、任意7、下面说法正确的是（ C ）。
A、由于系统运行方式改变负荷缓慢变化B、产生的电压变化叫电压偏差B、由于负荷急剧变化产生的电压变化叫电压偏差C、由于系统运行方式改变及负荷缓慢变化产生的电压变化叫电压波动8、短路保护的操作电源可取自（ B ）。
A、电压互感器B、电流互感器C、空气开关D、电容器9、过电流保护装置为了保证装置具有足够的反应故障能力，其最小灵敏度要求KSmin≥（ A ）。
A、1.5B、0.5C、1D、210、以下接地方式属于保护接地的系统是（B）。
A、变压器的中性点接地B、电机的外壳接地C、把一根金属和地线相连11、《全国供电规则》规定：变压供电的工业用户和变压供电装有带负荷调整电压装置的电力用户其功率因数为（ C ）。
A、0.85以上B、0.8以上C、0.9以上 D 0.95以上12、下面说法正确的是（ C）。
A 高压断路器只起开关作用，不具有保护做用。
B 高压隔离开关能用来开断负荷电流和短路电流。
C 高压负荷开关可以带负荷分、合电路的控制。
D 高压熔断器是开关电器。
13、电流互感器在使用过程中必需（ A ）。
《工厂供配电技术及技能训练》第2版复习题及答案
《工厂供配电技术及技能训练》第2版复习题及答案本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March工厂供电复习题一、填空题1.发电厂按其所利用的能源不同，主要分为____水力发电_______、火力发电、和核能发电。
2. 计算负荷P30：全年负荷最大的工作班内，消耗电能最大的半小时的__平均功率______________。
3. 计算负荷P30：全年负荷最大的工作班内，消耗电能最大的半小时的平均功率4. 工厂的___电力负荷 ______________________分一级负荷、二级负荷、三级负荷。
5. 发生短路后产生危害效应有：_______电动效应__________________、_____热效应_________________。
6. 配电所（distribution substation）担负着从电力系统受电，然后的__直接配电___________任务。
7. 电弧是电气设备运行中因分断电路空气______电离发生弧光_____________________的一种物理现象。
8. 一次电路：（主电路、主接线）变配电所中承担____输送_____和____分配_____电能任务的电路。
9. 高压断路器（QF）：具有完善的灭弧能力功能: 通断正常负荷电流; 接通和承受一定的短路电流; 在保护装置作用下______自动跳闸__________________________________，切除短路故障。
10. 导线和电缆选择条件：发热条件、电压损耗条件、经济电流密度和___机械强度___________。
11. 前后熔断器之间的选择性配合：要求线路在发生故障时，_______靠近________________故障点的熔断器首先熔断，切断故障部分。
12. 二次回路组成：控制系统、信号系统、监测系统、继电保护和___自动化系统________________等。
(完整版)供配电技术复习题及答案
供配电技术复习题及答案第一章1、平均额定电压的应用场合为A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量？供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为A.?10%B.?7%C.?5%，7% ,10%4、人们俗称的“地线”实际上是A.中性线B.保护线C.保护中性线D.相线5、如果系统中的N线与PE线全部分开，则此系统称为()系统。
A.TN-CB.TN-SC.TN-C-SD.TT6中性点不接地的电力系统当发生单相接地时，正常相对地电压A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍7、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A.不接地B.直接接地C.经消弧线圈接地D.随便8、我们通常以()为界线来划分高压和低压。
A.1000VB.220VC.380VD.1000KV9、从供电的角度来说，凡总供电容量不超过()的工厂，可视为小型工厂。
A.500kVAB.100kVAC.5000kVD.1000kV第二章测试题:1、如果中断供电将在政治、经济上造成较大损失的称为A. 一级负荷B. 二级负荷C. 三级负荷D. 保安负荷2、南方某厂的夏日负荷曲线上P占的时间为10h,冬日负荷曲线上P占的时间11为2h，则年负荷曲线上P占的时间为1A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T为4000h则年平均负荷为maxA.800kWB.19200kWC.1752kWD.159.87kW4、某电焊变压器铭牌额定容量S=42KVA暂载率£ %=60功率因数N NCOS)=0.62 , n =0.85，给该电焊变压器供电的支线负荷P为N CA.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为:有功电度600万度，无功电度7480万度，则该厂的平均功率因数为A.0.78B.0.62C.0.56D.0.4446、某厂全年用电量为800X 10kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1 型电容器个数为A.41 个B.35.6 个C.36 个D.42 个7、变压器的有功功率损耗由___两部分组成A. 有功损耗和无功损耗B. 铁损和铜损C. 电阻损耗和电抗损耗D. 以上都不对8、满负荷的负荷指的是。

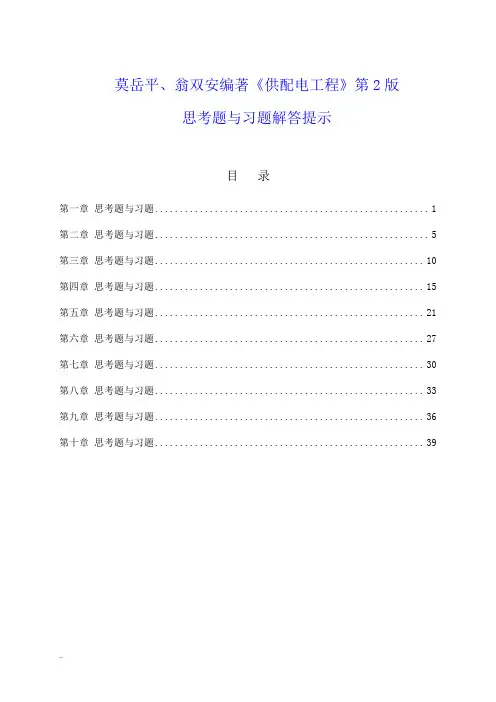

供配电第二版思考题与习题解答提示
莫岳平、翁双安编著《供配电工程》第2版思考题与习题解答提示目录第一章思考题与习题 (1)第二章思考题与习题 (5)第三章思考题与习题 (10)第四章思考题与习题 (15)第五章思考题与习题 (21)第六章思考题与习题 (27)第七章思考题与习题 (30)第八章思考题与习题 (33)第九章思考题与习题 (36)第十章思考题与习题 (39)第一章思考题与习题1-1火力发电站、水电站及核电站的电力生产和能量转换过程有何异同？解答提示：参见本章第一节一、电力系统的构成。
1-2电力系统由哪几部分组成？各部分有何作用？电力系统的运行有哪些特点与要求？解答提示：参见本章第一节一、电力系统的构成；二、电力系统运行的特点与要求。
1-3 简述确定用户供配电系统电压等级的原则。
为什么说在负荷密度较高的地区，20kV电压等级的技术经济指标比10kV电压等级高？解答提示：参见本章第二节二、电力系统各级标称电压的适用范围。
与传统的10kV配电网相比，20kV配电网电压供电容量提高1倍，线路电压损失则下降50%；而输送同等功率时，线路能耗下降75%，线路电压损失下降75%。
在负荷密度高的地区，由于20kV供电半径增大，可减少110kV变电站数量，而设备及线路绝缘成本增加不多，总体建设投资减少。
1-4电力系统中性点接地方式主要有哪几种？试分析当系统发生单相接地时在接地电流、非故障相电压、设备绝缘要求、向异相接地故障发展的可能性、接地故障的继电保护、接地故障时的供电中断情况等方面的特点？解答提示：参见本章第三节。
各系统发生单相接地时的特点比较见下表：1-5 什么是低压配电TN系统、TT系统和IT系统？各有什么特点？各适用于什么场合？解答提示：参见本章第三节五、低压配电系统导体的配置与系统接地。
1-6 如何区别TN-S和TN-C-S系统？为什么当电源采用TN系统时，从建筑物总配电箱起供电给本建筑物内的配电线路应采用TN-S系统？解答提示：参见本章第三节图1-10。
《建筑供配电技术》(第2版)分章习题及解答
《建筑供配电技术》（第2版） 分章习题及解答 第一章1-1试确定下图所示供电系统中线路WL1和电力变压器T1、T2和T3的额定电压。
解：从图中可见，发电机G 的额定电压为10.5kV ；查《建筑供配电与照明》一书中依据GB156-2007《标准电压》做出的表1-2, 可知，与发电机G 直接相连的线路的额定电压应为10kV 。
再分别根据T1两端线路的额定电压查表1-2, 即可确定变压器T1的额定电压应为10 kV / 0.4kV 。
再根据T2两端（发电机G 和线路）的电压, 再查《建筑供配电与照明》一书的表1-2, 即可确定变压器T2的额定电压应为10.5kV / 38.5kV 。
再根据T3两端线路的额定电压查表1-2, 即可确定变压器T3的额定电压应为35 kV / 10.5kV 。
答案为：WL1----10kV; T1----10 kV / 0.4kV; T2----10.5kV / 38.5kV; T3----35 kV / 10.5kV 。
1-2 某10kV 电网，架空线路总长度为50 km ，电缆线路总长度为20 km 。
试求此中性点不接地的电力系统中发生单相接地时接地电容电流，并判断此系统的中性点需不需要改为经消弧线圈接地？ 解：将有关数据代入公式（1-3）：I C ＝350)35(cab oh N l l U +＝=21.4A我国3～66k V 的电力系统，大多数采用中性点不接地的运行方式。
只有当系统单相接地电流大于一定数值时（3～10kV ，大于30A 时；20kV 及以上，大于10A 时）才采取中性点经消弧线圈（一种大感抗的铁心线圈）接地。
110kV 以上的电力系统，则一般均采取中性点直接接地的运行方式。
现在， I c =21.4A 故不需要改为经消弧线圈接地。
1-3．画出相量图来分析说明；B 相接地故障时的中性点不接地电力系统将发生哪些变化？解：画出B 相接地故障时的中性点不接地电力系统之相量图如下，可见将发生以下变化：1．'B U ∙=0；2．∙'AU 和∙'CU 的数值分别增大到A U ∙和C U ∙的 3倍；3．B I =3CO I ；4．中性点位移，其值为相电压。
《供配电技术》第二版-课后答案
第一章1-1: 电力系统——发电厂、变电所、电力线路和电能用户组成的一个整体。
1-2:供配电系统－－由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。
总降压变电所是企业电能供应的枢纽。
它将35kV ～110kV 的外部供电电源电压降为 6 ～10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。
高压配电所集中接受 6 ～10kV 电压，再分配到附近各车间变电所和高压用电设备。
一般负荷分散、厂区大的大型企业设置高压配电所。
1—3.发电机的额定电压,用电设备的额定电压和变压器的额定电压是如何规定的?为什么?答(1)用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路的额定电压要高5%;变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器);二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定).(2.)额定电压是能使电气设备长期运行在经济效果最好的电压,它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的.1-4,电能的质量指标包括哪些?答:电能的质量指标有电压.频率.供电可靠性.1-5什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？答：电压偏差是电压偏离额定电压的幅度。
电压波动是指电压的急剧变化。
周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。
电压偏差一般以百分数表示，即△U％＝（U－UN）／UN ×100电压波动程度以电压最大值与最小值之差或其百分数来表示，即&U=Umax－Umin&U%=（Umax－Umin）／UN ×100式中，&U为电压波动；&U%为电压波动百分数；Umax ，Umin为电压波动的最大值和最小值（KV）；UN为额定电压（KV）。
1—6 电力系统的中性点运行方式有哪几种？中性点不接地电力系统和中性点直接接地系统发生单相接地时各有什么特点？电力系统的中性点运行方式有三种：中性点不接地系统、中性点经消弧线圈接地系统和中性点直接接地系统。
工厂供配电技术习题2
工厂供配电技术习题2周乐挺高教版思考题与习题22-1工厂常用的用电设备有哪几类？各类设备有何工作特点？P10-11答：工厂常用的用电设备根据其用途和特点，大致可以分成四类：生产加工机械的拖动设备；电焊、电镀设备；电热设备；照明设备。
1生产加工机械的拖动设备生产加工机械的拖动设备又可分为机床设备和起重运输设备两种。
这些设备的主要动力，一般都由多台电动机供给，特点是：工作方式大都属于长期连续工作方式，设备的容量可以从几千瓦到几十千瓦，单台设备的功率因数在0.8以上。
2．电焊和电镀设备电焊设备也是工厂中的常见用电设备，常见的电焊机有电弧焊机和电阻焊机。
电焊机的工作特点是：(1)工作方式呈定的周期性，工作时间和停歇时间相互交替。
(2)功率较高，380 V单台电焊机功率可达400 kV〃A，三相电焊机功率最大的可达1000KV〃A。
(3)功率因数低，电弧焊机的功率因数为0. 3 -0. 35，电阻焊机的功率因数为0 .4-0. 85。
(4)工作地点不稳定，经常移动。
电镀设备的工作特点是：(1)工作方式为长期连续工作。
(2)采用直流电源供电，需要晶闸管整流设备。
(3)容量较大，功率从几十千瓦到几百千瓦，功率因数较低，为0.4-0.62。
3．电热设备工作特点是：(l)工作方式为长期连续工作方式。
(2）电力装置属一级、二级或三级负荷。
(3)功率因数都较高，可接近l。
4照明设备的工作特点是：(1)工作方式属长期连续工作方式。
(2)除白炽灯、卤钨灯的功率因数为1外，其他类型的照明设备，如荧光灯、高压汞灯、高压钠灯和钨卤化物灯的功率因数均较小。
(3)照明负荷为单相负荷，单个照明设备容量较小。
(4)照明负荷在工厂总负荷中所占比例通常在l0%左右。
2-2工厂用电设备的工作制是如何划分的？P12 答：工厂用电设备的工作制分为以下三类。
l.连续工作制这类工作制的设备在恒定负荷下运行，其运行时间长到足以使之达到热平衡状态，如通风机、水泵、空气压缩机、电机发电机组、电炉和照明灯等，机床主电机一般也是连续运行的。
供配电技术复习题(附答案)
一、填空题1. 电力系统运行状态包括正常运行状态、不正常运行状态和故障状态。
2. 最大短路电流是指在被保护范围末端，在最大运行方式下的三相短路电流。
3. 校验电流保护的灵敏系数时，最小短路电流是指在被保护范围末端，在最小运行方式下的两相短路电流。
4. 继电保护由三部分组成，即测量部分、逻辑部分和执行部分。
5 消弧线圈可以有欠补偿、过补偿及完全补偿三种补偿方式。
6．电力系统继电保护的基本性能要求有选择性、速动性、灵敏性和可靠性。
7. 限时电流速断保护的选择性是靠动作电流值和动作时间来保证的。
8. 限时电流速断保护能保护的范围为本线路的全长和下一条线路的一部分。
9. 瞬时电流速断保护的保护范围为本线路（前面）一部分。
10. 电流保护的三种基本接线方式是三相星形接线（完全星形接线）、两相星形接线（不完全星形接线）和两相电流差接线。
11. 距离保护实际上是测量保护安装处至故障点之间阻抗的大小，故又称为阻抗保护。
12. 全阻抗继电器受故障点过渡电阻的影响比方向阻抗继电器小。
13. 距离保护中，保护离短路点越近受过渡电阻影响越大。
14. 特性圆在+R轴方向上所占面积越大，受过渡电阻影响越小。
15. 纵联差动保护实际接线方式：环流法和均压法。
16. 高频保护是以输电线路本身作为通信通道的纵联保护。
17. 高频通道分为相-相制和相-地制两种方式，我国一般采用相-地制。
18. 高频信号的利用方式可以分为经常有高频和经常无高频两种方式。
电力系统中广泛采用经常无高频方式。
19. 高频保护以其传送信号性质的不同，可以分为传送闭锁信号、允许信号和跳闸信号三种类型。
20．高频闭锁方向保护的动作条件是功率方向为正和收不到高频载波信号。
21. 相差高频保护是利用高频电流信号，比较被保护线路两侧工频电流的相位，从而决定其是否动作的一种保护。
22. 轻瓦斯保护动作于发信；重瓦斯保护动作于跳闸。
23. 电力变压器的两大主保护分别是瓦斯保护和纵联差动保护或电流速断保护。
《供配电技术》复习题及答案
《供配电技术》复习题一、填空题:1．当正常照明因故障停电时，供继续工作用的备用照明叫 。
(应急照明）.2．标注s 32*13—的含义是 .(3套灯具,每套含1只32W 灯管,吸顶安装）3．照明对电压质量的要求有是 和 在允许的范围内。
（电压偏差和电压波动）4. 智能集中式电能计量管理系统主要由 部分组成。
（电脑、网络、用电控制柜）5．荧光灯回路中电容器的作用是改善灯电路的 ，对荧光灯线路消耗的 起补偿作用.（功率因数，无功功率）6．住宅内的照明线路按规定应采用 导线,线芯截面一般用 ，或经过负荷计算后查表求得照明配电干线和分支线截面。
（铜芯绝缘，2.5㎜²)7．表征电能质量的基本指标是 。
我国采用的工频是 。
（电压与频率，50Hz )8．在进行负荷计算时， 法一般用于用电设备台数较多，各台设备容量相差不悬殊的用电系统。
通常用于干线、变配电所的负荷计算。
在计算负荷时, 不仅考虑了用电设备组的平均最大负荷,而且考虑了少数大容量设备运行时对总负荷的附加影响。
(需要系数法,二项系数法）。
9．车间供电线路各种敷设方式主要有： ， ， ， 。
（1）绝缘子明敷方式，2)穿管敷设方式，3）电缆桥架敷设方式，4)电缆沟敷设方式。
）12．车间照明方式有： , ， 。
[（1)正常照明，2）应急照明，3)局部照明。
］11．架空线路中的横担的作用是:用来安装 以支持导线的，安装在电杆的上部。
一般配电线路上常用的横担有木横担、 和瓷横担。
（［绝缘了（瓷瓶）,铁横担]12．架空线路中的导线应具备的主要条件是： 、 、密度小、价格低、耐腐蚀.（导电性能好、机械强度高、)。
13．从构造上来看，电缆的基本构造主要由 , ， 三部分组成。
（导电线芯,绝缘层 ，保护层）14．15．16．17．18．19．20．二、问答题：1．怎样才能减小电压偏移？答：减小电压偏移的措施有：1)正确选择电力变压器的电压分接头或采用有载调压的电力变压器；2)降低供配电系统的阻抗；3）尽量使三相系统的负荷均衡；4）合理地调整系统的运行方式；5）采用无功功率补偿装置。
(完整版)供配电技术复习题及答案
供配电技术复习题及答案第一章1、平均额定电压的应用场合为A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量?供电电压允许偏差》规定:10kV及以下三相供电电压允许偏差为A.?10%B.?7%C.?5% ，7%，,10%4、人们俗称的“地线”实际上是A.中性线B.保护线C.保护中性线D.相线5、如果系统中的N线与PE线全部分开，则此系统称为( )系统。
A.TN-CB.TN-SC.TN-C-SD.TT6、中性点不接地的电力系统当发生单相接地时，正常相对地电压A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍7、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A.不接地B.直接接地C.经消弧线圈接地D.随便8、我们通常以( )为界线来划分高压和低压。
A.1000VB.220VC.380VD.1000KV9、从供电的角度来说，凡总供电容量不超过( )的工厂，可视为小型工厂。
A.500kVAB.100kVAC.5000kVD.1000kV第二章测试题:1、如果中断供电将在政治、经济上造成较大损失的称为A.一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P占的时间为10h，冬日负荷曲线上P占的时间11为2h，则年负荷曲线上P占的时间为 1A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T为4000h则年平均负荷为 maxA.800kWB.19200kWC.1752kWD.159.87kW4、某电焊变压器铭牌额定容量S=42KVA暂载率ε%=60功率因数N NCOSφ=0.62，η=0.85，给该电焊变压器供电的支线负荷P为 N CA.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为:有功电度600万度，无功电度7480万度，则该厂的平均功率因数为A.0.78B.0.62C.0.56D.0.4446、某厂全年用电量为800×10kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1型电容器个数为A.41个B.35.6个C.36个D.42个7、变压器的有功功率损耗由___两部分组成A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、满负荷的负荷指的是。
工学工厂供电第二版思考题与习题答案
中等职业学校教学用书（电气与运行控制专业）工厂供电（第2 版）思考题与习题答案姚锡禄于磊陈晖编Publishing House of Electronics Industry北京 BEIJING第1章工业企业供电概论思考题与习题1.1 工厂供电对工业有何重要作用？对工厂供电工作有哪些基本要求？答：1、电能是现代工业生产的主要能源和动力，也是最清洁的能源之一。
电能的输送和分配既要简单经济，又要便于控制、调节和测量，既要有利于实现生产过程自动化，更要有利于环境保护。
是现代工业生产不可或缺的。
工业生产应用电能和实现电气化以后，能大大提高生产效率，提高产品质量。
如果中断电力供应，会造成生产停滞，产品报废，甚至发生重大设备损坏或人身伤亡事故。
2、对工厂供电工作的基本要求是：安全、可靠、优质、经济。
1.2 工厂供电系统包括哪些范围？变电所和配电所各自的任务是什么？答：1、工厂供电系统是指工厂所需的电力电源从进厂起到所有用电设备电源入端止的整个电路。
2、配电所的任务是接受电能和分配电能；而变电所的任务是接受电能，变换电压和分配电能。
1.3 什么叫电力负荷？电力负荷按其对供电可靠性的要求可分为几级？各级负荷对供电电源有何要求？答：1、电力负荷有两个含义：一个是指用电设备或用电单位（用户）；另一个是指用电设备或用电单位（用户）所消耗的电功率或电流。
2、电力负荷根据对供电可靠性的要求分为三级。
3、一级负荷对供电电源的要求：一级负荷属重要负荷，应由两个独立电源供电。
当一个电源发生故障时，另一个电源不应同时受到损坏。
一级负荷中特别重要的负荷，除有两个独立电源外，尚应增设应急电源，并严禁将其他负荷接入应急供电系统。
二级负荷对供电电源的要求：二级负荷也属重要负荷，但其重要程度次于一级负荷。
二级负荷宜由两个回线路供电，供电变压器也应有两台。
在其中一个回路或一台变压器发生常见故障时，二级负荷不致中断供电，或中断后能迅速恢复供电。
供配电技术试题及答案3篇
供配电技术试题及答案3篇供配电技术试题及答案1一、填空题(每题2 分，共20 分)1、配电所的任务是( 接收)和( 分配)电能。
2、电压偏差是指电气设备的( 端电压)和( 额定电压)之差。
3、用电设备的额定电压要与( 同级电网)的.额定电压相同。
4、短路全电流为( 周期分量)和( 非周期分量)之和。
5、熔断器主要是对电路和设备进行( )保护。
6、我国供电系统规定的工频是( )HZ。
7、线路主要由( )，横担，绝缘子，( )构成。
8、工厂电力线路的接线方式有( )、( )和环形接线。
9、工厂供电系统的过电流保护装置有( )、( )和继电保护。
10、继电器按用途分为( )和( )两类。
二、判断题(每题2 分，共20 分)1、一般中型工厂电源进线电压是6-10KV。
( )2、频率和电压是衡量电能质量的两个参数。
( )3、高压负荷开关有灭弧装置，可以断开短路电流。
( )4、电力系统发生短路故障会产生电动力效应和热效应。
( )5、工厂提高功率因数的方法是并联电容。
( )6、断路器可进行短路保护和过流保护。
( )7、配电所主要设备是变压器。
( )8、负荷开关能带负荷通断电路。
( )9、工厂的低压配电电压一般采用220/380V。
( )10、电压互感器工作时二次侧不得短路。
( )三、简答题(每题10 分，共50 分)1、工厂供电对工业有什么重要作用?对工厂供电工作有什么要求?2、什么叫短路?短路的原因有哪些?他对电力系统有哪些危害?3、工厂的用电设备按工作制可分哪几类?每一类的工作特点如何?并各列举一种设备。
4、电力负荷的含义是什么?电力负荷按重要性分哪几级?各级电力负荷对供电电源有什么要求?5、为保证供电系统安全、可靠、优质、经济运行，选择导线和电缆截面要满足什么条件?四、计算题(每题10 分，共10 分)已知某机修车间的金属切削机床组,拥有电压为380V的三相电动机7、5 KW3台,4 KW8台,3 KW17台,1、5 KW10台、试用需要系数法确定此线路上的有功计算负荷、无功计算负荷、视在计算负荷、计算电流。
#《供配电技术》(第2版)唐志平主编课后答案
2-1什么叫负荷曲线？有哪几种？与负荷曲线有关的物理量有哪些？答：负荷曲线是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。
负荷曲线按负荷的功率性质不同，分有功负荷和无功负荷曲线；按时间单位的不同，分日负荷曲线和年负荷曲线；按负荷对象不同，分用户，车间或某类设备负荷曲线。
与负荷曲线有关的物理量有：年最大负荷和年最大负荷利用小时；平均负荷和负荷系数。
2-2年最大负荷Ｐmax——指全年中负荷最大的工作班内（为防偶然性，这样的工作班至少要在负荷最大的月份出现２～３次）３０分钟平均功率的最大值，因此年最大负荷有时也称为３０分钟最大负荷P30。
年最大负荷利用小时Ｔmax———指负荷以年最大负荷Pmax持续运行一段时间后，消耗的电能恰好等于该电力负荷全年实际消耗的电能，这段时间就是年最大负荷利用小时。
平均负荷Pav————平均负荷就是指电力负荷在一定时间内消耗的功节率的平均值。
负荷系数KL————负荷系数是指平均负荷与最大负荷的比值。
2-3.什么叫计算负荷?为什么计算负荷通常采用30min最大负荷?正确确定计算负荷有何意义?答:计算负荷是指导体中通过一个等效负荷时,导体的最高温升正好和通过实际的变动负荷时产生的最高温升相等,该等效负荷就称为计算负荷. 导体通过电流达到稳定温升的时间大约为(3~4)t,t为发热时间常数.对中小截面的导体.其t约为10min左右,故截流倒替约经30min后达到稳定温升值.但是,由于较大截面的导体发热时间常数往往大于10min,30min还不能达到稳定温升.由此可见,计算负荷Pc实际上与30min最大负荷基本是相当的。
计算负荷是供电设计计算的基本依据.计算符合的确定是否合理,将直接影响到电气设备和导线电缆的选择是否合理.计算负荷不能定得太大,否则选择的电气设备和导线电缆将会过大而造成投资和有色金属的浪费;计算负荷也不能定得太小,否则选择的电气设备和导线电缆将会长期处于过负荷运行,增加电能损耗,产生过热,导致绝缘体过早老化甚至烧毁.2-4. 各工作制用电设备的设备容量如何确定?答:长期工作制和短期工作制的设备容量就是该设备的铭牌额定功率,即Pe=PN反复短时工作制的设备容量是指某负荷持续率下的额定功率换算到统一的负荷持续率下的功率.2-5.需要系数的含义是什么?答:所有用电设备的计算负荷并不等于其设备容量,两者之间存在一个比值关系,因此需要引进需要系数的概念,即:Pc=KdPe.式中，Kd为需要系数; Pc为计算负荷; Pe为设备容量.形成该系数的原因有:用电设备的设备容量是指输出容量,它与输入容量之间有一个平均效率;用电设备不一定满负荷运行,因此引入符合系数Kl;用电设备本身及配电线路有功率损耗,所以引进一个线路平均效率;用电设备组的所有设备不一定同时运行,故引入一个同时系数,2-6确定计算负荷的估算法.需要系数法和二项式法各有什么特点？各适合哪些场合？答：估算法实为指标法，其特点是进行方案比较时很方便，适用于做任务书或初步设计阶段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工厂供电复习题一、填空题1.发电厂按其所利用的能源不同，主要分为____水力发电_______、火力发电、和核能发电。
2. 计算负荷P30：全年负荷最大的工作班内，消耗电能最大的半小时的__平均功率______________。
3. 计算负荷P30：全年负荷最大的工作班内，消耗电能最大的半小时的平均功率4. 工厂的___电力负荷______________________分一级负荷、二级负荷、三级负荷。
5. 发生短路后产生危害效应有：_______电动效应__________________、_____热效应_________________。
6. 配电所（distribution substation）担负着从电力系统受电，然后的__直接配电___________任务。
7. 电弧是电气设备运行中因分断电路空气______电离发生弧光_____________________的一种物理现象。
8. 一次电路：（主电路、主接线）变配电所中承担____输送_____和____分配_____电能任务的电路。
9. 高压断路器（QF）：具有完善的灭弧能力功能: 通断正常负荷电流; 接通和承受一定的短路电流; 在保护装置作用下______自动跳闸__________________________________，切除短路故障。
10. 导线和电缆选择条件：发热条件、电压损耗条件、经济电流密度和___机械强度___________。
11. 前后熔断器之间的选择性配合：要求线路在发生故障时，_______靠近________________故障点的熔断器首先熔断，切断故障部分。
12. 二次回路组成：控制系统、信号系统、监测系统、继电保护和___自动化系统________________等。
13.二次回路按用途：断路器控制操作、信号、测量和监视回路、__继电保护________和自动装置回路。
14. 低压触电（电伤）：低压数十毫安级电流人体的__局部器官________________，受到损害重则亡。
15.影响安全电流的因素有触电时间；___电流性质__________________；电流路径；体重和健康状况。
16.触电的急救处理有脱离电源、急救处理__人工呼吸法______________胸外按压心脏的人工循环等方法。
17. 照明技术：一般是指采用___电气发光________________________________照明的光照运用技术。
18.光是一种波长比毫米无线电波短而比x射线长的___电磁波________，而所有电磁波都具有辐射能19.国际照明委员会把灯具分为、____直接照明型_____________________半直接照明型、_______________________、半间接照明型、间接照明型。
20. 经济运行：电力系统__有功损耗小_____________________、__经济效益最佳_________________的一种运行方式21. 工厂自备电源有_柴油发电机组自备电源__________________________；交流不停电电源（UPS）22. 衡量电能质量的基本参数：_____频率______________、____电压_____________。
23. 电压偏差：电气设备的端电压与额定电压之差24. 工厂用电设备的工作制分为_连续运行工作制________________，短时工作制，断续周期工作制。
25. 负荷曲线：一组用电设备功率随________时间_________________变化关系的图形26. 计算负荷P30：全年负荷最大的工作班内，消耗电能最大半小时的_平均功率_________27. 尖峰电流是指持续时间1-2S的短时_ ____最大负荷电流______________（电动机起动时）28.发电厂（发电站）：将自然界蕴藏的各种_一次能源____________转换为电能的工厂。
29. 一次设备分类：___变换设备___________、控制设备、保护设备、补偿设备、成套设备30. 二次回路组成：控制系统、信号系统、监测系统、继电保护和_自动化系统________等二、单项选择题1. 具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V 以下的电压等级分别为（）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2.电力变压器二次侧的额定电压比电网电压高（）A、%B、5%C、10%D、5% 或10%3. 在配电设计中，通常采用（）的最大平均负荷作为按发热条件选择电器或导体的依据。
A、20minB、30minC、60minD、90min4. 在进行三相对称短路电流的计算时，引入了无穷大容量电力系统的概念，其前提条件是工厂总安装容量小于本系统总容量的：( )。
A、1/20B、1/30C、1/40D、1/505. 电压互感器的二次侧额定电压为-------------，使用时要注意二次侧不能-------------（）。
A、50V ，短路B、100V，开C、100V ，短路D、50V，开路6. 按经济电流密度选择导线截面是从什么角度出发的( )。
A、导线的允许温升B、投资费用最小C、年运行费用最小D、投资与运行费用的综合效益7. 定时限过流保护动作值是按躲过线路__________电流整定的。
（）A．最大负荷B．三相短路C．两相短路电流D．未端三相短路最小短路电流.8. 下列不属于工厂供电系统和电气设备接地的是（）A．工作接地B．重复接地C．保护接地D．PEN接地9. 电力变压器二次侧的额定电压比电网电压高（）A、%B、5%C、10%D、5% 或10%10. 发电机的额定电压一般高于同级电网电压（）A、%B、5%C、10%D、5% 或10%11. 发电机的额定电压一般高于同级电网电压（）A、%B、5%C、10%D、5% 或10%12. 中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（）。
A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍13. 在电力系统中通常衡量电能质量的两个基本参数是（）A．电压和频率B．电压和电流C．有功损耗与无功损耗D．平均负荷与可靠性14. 在求计算负荷P30时，我们常将工厂用电设备按工作情况分为：（）A、金属加工机床类，通风机类，电阻炉类B、电焊机类，通风机类，电阻炉类C、连续运行工作制，短时工作制，断续周期工作制D、一班制，两班制，三班制15. 工厂供电中计算负荷P30的特点是（）A、真实的，随机变化的B、假想的，随机变化的C、真实的，预期不变的最大负荷D、假想的，预期不变的最大负荷16. 电力线路发生短路时一般会产生危害效应有( )A电磁效应集肤效应B集肤效应热效应C电动效应热效应D电动效应、电磁效应17.电流互感器的二次侧额定电流为------，使用时要注意二次侧不能------。
（）A、50A ，短路B、5A，开路C、5A ，短路D、50A，开路18. 工厂供电系统中常用的母线制为：（）。
A、单母线制，双母线制B、双母线制，双母线加旁路母线制C、单母线制，单母线分段制D、双母线分段制，双母线加旁路母线制19.高压电力线路接线方式中，实质上是两端提供的树干式接线的接线方式为（）A．放射式接线B．树干式接线C．环形接线D．开环式接线20. 定时限过流保护动作值是按躲过线路__________电流整定的。
（）A．最大负荷B．三相短路C．两相短路电流D．未端三相短路最小短路电流.21. 工厂供电装置中，显示断路器在事故情况下工作状态的属于（）A．断路器位置信号B．信号回路C．预告信号D．事故信号22.在一次设备出现不正常状态时或在故障初期发出的报警信号。
值班员可根据（）及时处理。
A．断路器位置信号B．信号回路C．预告信号D．事故信号23.显示断路器事故时工作状态，此外还有事故音响信号和光字牌的属于（）A．断路器位置信号B．信号回路C．预告信号D．事故信号24.电焊机的设备功率是指将额定功率换算到负载持续率为( )时的有功功率。
A、15％B、25％C、50％D、100％25.吊车电动机组的功率是将额定功率换算到负载持续率为( )时的有功功率。
A、15％B、25％C、50％D、100％26. 用电设备台数较少，各台设备容量相差悬殊时，宜采用（），一般用于干线.配变电所的负荷计算。
A、二项式法B、单位面积功率法C、需要系数法D、变值需要系数法27. 用电设备台数较多，各台设备容量相差不悬殊时，国际上普遍采用_______，来确定计算负荷。
（）A、二项式法B、单位面积功率法C、需要系数法D、变值需要系数法28. 中断供电将造成人身伤亡，政治、经济上造成重大损失，重大设备损失、重大产品报废、用重要原料生产的产品报废的电力负荷是（）A．一级负荷B．二级负荷C．三级负荷D．四级负荷29. 若中断供电将在政治、经济上造成较大损失，如造成主要设备损坏、大量的产品报废、连续生产过程被打乱，需较长时间才能恢复的电力负荷是（）A．一级负荷B．二级负荷C．三级负荷D．四级负荷30.电压互感器的二次侧额定电压为----，使用时要注意二次侧不能-----。
（）A、50V ，短路B、100V，开路C、100V ，短路D、50V，开路三、判断题（本大题共10小题，每小题1分，共10分）1、工厂供电系统的基本要求是安全、可靠、优质、经济。
（对）2、、需要系数是P30（全年负荷最大的工作班消耗电能最多的半个小时平均负荷）与Pe（设备容量）之比。
（对）3. 短路保护的交流操作电源一般可以取自电压互感器。
（错）4. 、高压隔离开关（QS）的功能：隔离高压电源；倒闸操作；接通和断开较小电流。
（对）5.影响多台变压器并联运行的主要因素是环流。
（对）6. 为识别相序，三相交流系统中裸导线的涂色B相涂成绿色。
（对）7. 断路器位置信号是指示一次电路设备运行状态的二次回路。
（错）8.信号回路是指示一次电路设备运行状态的二次回路。
（对）9. 等电位联接是使电气设备各外露可导电部分和设备外可导电部分电位基本相等的一种电气联接。
