最新RBI技术学习资料_通用中特RBD软件介绍
RBI基本知识ppt课件
目的在于工厂对生产作业性质建立一套善的维 修保养制度，降低因设备故障损坏导致的风险。
最新版整理ppt
7
风险降低措施
PHA （Process Hazard Analysis） 过程风险分析 HAZOP (Hazard and Operability Study) 操作危害
API 581 分为定性分析、半定量与定量分析 定性分析主要适用于较大范围的评估，如工厂、装置
区。 定量分析主要适用于特定设备的评估，主要项目包含
有塔器、储罐、转动机械与管线。 API 581 注重评估因腐最蚀新所版整造理p成pt 穿透泄漏等危害风险。14
API文件之间的关系
目前
RBI与FFS文件
最新版整理ppt
32
3.3强调机械完整性
RBI过程强调维持压力设备的机械完整性和减 少由于机械性能退化引起的内容物损失的风险。 RBI不能替代过程危险性分析(预危害分析 PHA) 或(危险与可操作性研究) HAZOP。通常，PHA 风险评价重点在于过程单元的设计和实际操作， 及其在目前或预期操作条件下的充分性。RBI 重点在于与机械完整性相关的退化机理和通过 检测实施风险管理，并以此对PHA做进一步补 充。
最新版整理ppt
42
7 检测间隔的制订
随着检测方式的进步和对退化速率、类 型的更好了解，检测间隔越来越取决于 设备的条件，而不再是一个统一的限期。 API 510、570和653等规范和标准发展了 检测原理。
最新版整理ppt
43
其基本要素包括:
API750 API510
API-BRD RP 581 RISK BASED INSPECTION
RBI技术在石化企业设备管理中的应用ppt
RBI技术通过采用先进的传感 器和监测系统，对设备运行状 态进行实时监测和数据采集， 及时发现和预测设备潜在的故 障和异常。
同时，利用RBI技术的故障诊 断模型和方法，对采集到的数 据进行处理和分析，判断出故 障的类型、位置和原因，并给 出相应的处理建议和维修方案 。
通过这种应用，可以及时排除 设备故障隐患，提高设备的可 靠性和安全性，延长设备的使 用寿命。
06
总结与展望
rbi技术在石化企业设备管理中的应用成果总结
01
提高设备可靠性
பைடு நூலகம்
通过RBI技术对设备进行检测和评估，可以及时发现和解决潜在故障
，提高设备的可靠性和稳定性。
02
降低维修成本
RBI技术可以精准地确定维修内容和时间，避免了不必要的维修和浪
费，降低了维修成本。
03
优化设备管理
RBI技术可以帮助企业建立完整的设备管理体系，实现对设备的全面
rbi技术在石化企业设备管理 中的应用ppt
xx年xx月xx日
目录
• 介绍 • rbi技术应用背景 • rbi技术在石化企业设备管理中的应用 • rbi技术在石化企业设备管理中的实施流程
目录
• 成功案例介绍 • 总结与展望 • 参考文献 • 致谢
01
介绍
rbi技术概述
RBI（Reliability-Based Inspection ）技术是一种基于设备可靠性的检 测方法，它通过对设备的历史运行 数据进行分析，预测设备在未来一 段时间内的故障概率，从而帮助企 业制定更加科学、合理的设备检测 和维修计划。
数据采集
通过现场调研、历史数据整理等方式获取设备相 关数据。
数据处理
对采集到的数据进行清洗、整合、转换等预处理 工作，以满足分析需求。

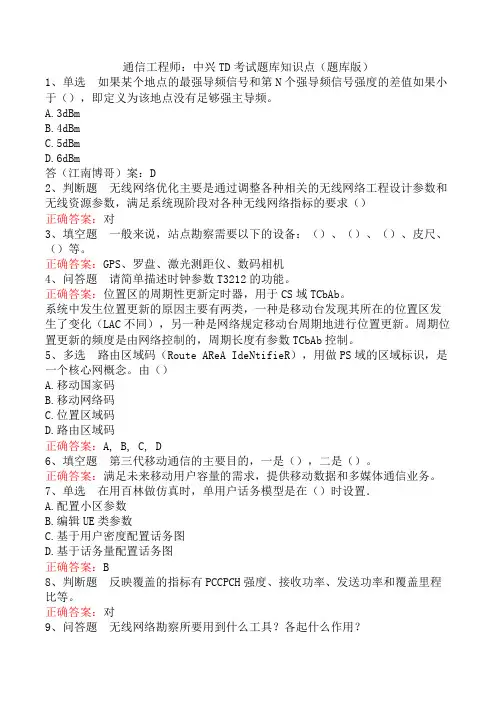

通信工程师：中兴TD考试题库知识点(题库版)
