电压切换回路相关反措
电压切换回路反措执行（一）
电压切换回路反措执行（一）【当保护屏的电压切换回路采用双位置继电器接点时，切换继电器同时动作信号应采用双位置继电器接点，以便监视双位置切换继电器工作状态。
切换继电器回路断线或直流消失信号，应采用隔离刀闸常开接点启动的不保持继电器接点】图1 电压切换原理简单的说一下电压切换回路的原理：1YQJ1―3、2YQJ1―3为电压继电器，1YQJ4―7、2YQJ4―7为双位置继电器（之前在“跨界刀闸辅助开关（二）”对双位置继电器的动作返回情况有作详细的介绍），当刀闸处于合闸位置时常闭接点断开使双位置继电器的返回线圈失电，而常开接点接通使双位置继电器动作线圈得电动作，此时双位置继电器主回路各常闭接点闭合将母线电压切换到保护装置。
图2 继电器同时动作采用双位置继电器是为确保在刀闸辅助接点回路出现掉电时电压切换回路仍能向保护装置提供掉电前的正常母线电压，但是这样又会带来新的问题，就是在倒母操作分开刀闸时，刀闸的常闭接点及回路出现异常时未能使原来动作着的双位置继电器返回，那么虽然一次设备已经脱离了原来所挂的母线，但二次电压切换主回路仍将该母线二次电压切换至保护装置，并与另一段母线的二次电压处于并列状态，如果未及时发现，当进行母线的分列操作时将出现母线二次电压的异常并列，可能烧毁电压切换主回路上薄弱的节点并造成电压回路异常（PT断线），运气不好将造成保护的误动作。
图3 常闭接点及回路异常图4 异常并列还是那句话，聪明的继保人总是会有办法的，就是通过“电压切换继电器同时动作”告警信号把这个隐患告知工作人员，这个告警信号就是在两个切换继电器同时动作的时候其常开接点同时接通（串联）发出告警信号，所以在倒母操作过程如果发现分开一侧刀闸后该信号仍保持动作，就必须对回路进行检查处理，排除继电器同时动作故障后方可进行一次母联的分闸操作。
“电压切换继电器同时动作”信号表示的就是两组双切换继电器同时处于动作的状态，那么此信号回路取用的接点必须是能真正体现继电器动作状态的接点，所以必须取自双位置继电器自身的动作接点。
继电保护二次电压切换问题及对策分析

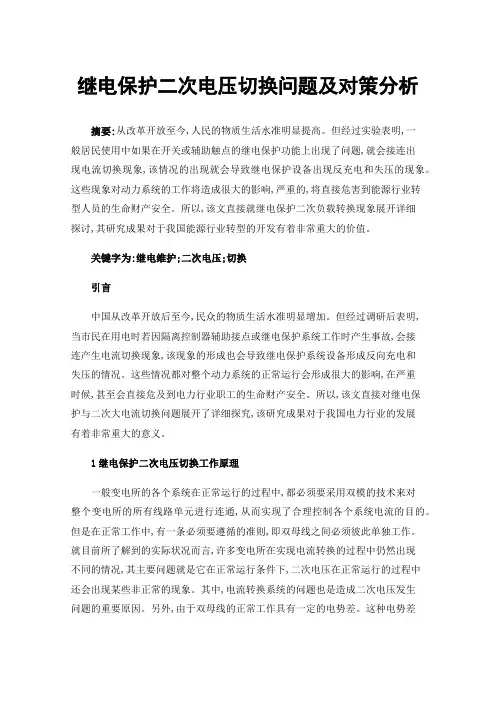

继电保护二次电压切换问题及对策分析摘要:从改革开放至今,人民的物质生活水准明显提高。
但经过实验表明,一般居民使用中如果在开关或辅助触点的继电保护功能上出现了问题,就会接连出现电流切换现象,该情况的出现就会导致继电保护设备出现反充电和失压的现象。
这些现象对动力系统的工作将造成很大的影响,严重的,将直接危害到能源行业转型人员的生命财产安全。
所以,该文直接就继电保护二次负载转换现象展开详细探讨,其研究成果对于我国能源行业转型的开发有着非常重大的价值。
关键字为:继电维护;二次电压;切换引言中国从改革开放后至今,民众的物质生活水准明显增加。
但经过调研后表明,当市民在用电时若因隔离控制器辅助接点或继电保护系统工作时产生事故,会接连产生电流切换现象,该现象的形成也会导致继电保护系统设备形成反向充电和失压的情况。
这些情况都对整个动力系统的正常运行会形成很大的影响,在严重时候,甚至会直接危及到电力行业职工的生命财产安全。
所以,该文直接对继电保护与二次大电流切换问题展开了详细探究,该研究成果对于我国电力行业的发展有着非常重大的意义。
1继电保护二次电压切换工作原理一般变电所的各个系统在正常运行的过程中,都必须要采用双模的技术来对整个变电所的所有线路单元进行连通,从而实现了合理控制各个系统电流的目的。
但是在正常工作中,有一条必须要遵循的准则,即双母线之间必须彼此单独工作。
就目前所了解到的实际状况而言,许多变电所在实现电流转换的过程中仍然出现不同的情况,其主要问题就是它在正常运行条件下,二次电压在正常运行的过程中还会出现某些非正常的现象。
其中,电流转换系统的问题也是造成二次电压发生问题的重要原因。
另外,由于双母线的正常工作具有一定的电势差。
这种电势差的存在会导致电流转换时产生短路问题,这时电源也会产生损耗,严重的甚至会造成整座变压器的不能正常的工作。
2继电保护中二次电流转换异常的问题分析2.1线路隔离开关位置使用单遥信在实现继电保护二次电流转换的方法中,有很大比例的电路和开关隔离必须通过单调化的方法才能完成运算,但这些方法的运用只是为了把某些接点的正常工作情况有效的反映给工作人员,一旦他们需要知道某些接点的工作情况,往往是束手无策。

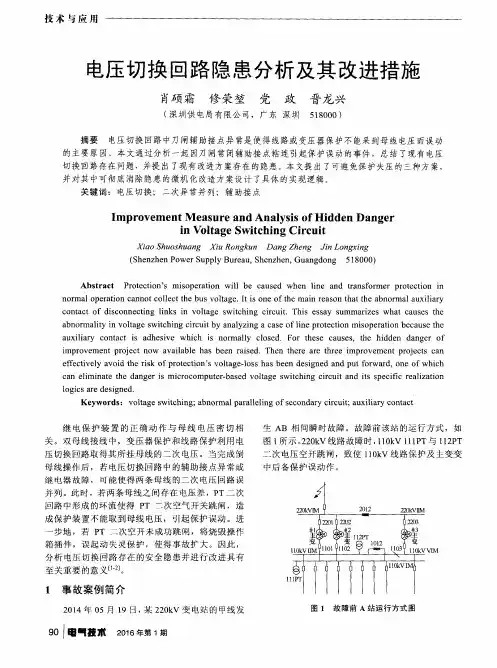

电压切换回路隐患分析及其改进措施
Ａｂｓｔｒａｃｔ Ｐｒｏｔｅｃｔｉｏｎ’Ｓ ｍ ｉｓｏｐｅｒａｔｉｏｎ ｗｉｌｌ ｂｅ ｃａｕｓｅｄ ｗｈｅｎ ｌｉｎｅ ａｎｄ ｔｒａｎｓｆｏｒｍ ｅｒ ｐｒｏｔｅｃｔｉｏｎ ｉｎ ｎｏｒｍ ａｌ ｏｐｅｒａｔｉｏｎ ｃａｎｎｏｔ ｃｏｌｌｅｃｔ ｔｈｅ ｂｕｓ ｖｏｌｔａｇｅ．Ｉｔ ｉｓ ｏｎｅ ｏｆ ｔｈｅ ｍ ａｉｎ ｒｅａｓｏｎ ｔｈａｔ ｔｈｅ ａｂｎｏｒｍ ａｌ ａｕｘｉｌｉａｒｙ ｃｏｎｔａｃｔ ｏｆ ｄｉｓｃｏｎｎｅｃｔｉｎｇ ｌｉｎｋｓ ｉｎ ｖｏｌｔａｇｅ ｓｗｉｔｃｈｉｎｇ ｃｉｒｃｕｉｔ．Ｔｈｉｓ ｅｓｓａｙ ｓｕｍ ｍ ａｒｉｚｅｓ ｗ ｈａｔ ｃａｕｓｅｓ ｔｈｅ ａｂｎｏｒｍ ａｌｉｔｙ ｉｎ ｖｏｌｔａｇｅ ｓｗｉｔｃｈｉｎｇ ｃｉｒｃｕｉｔ ｂｙ ａｎａｌｙｚｉｎｇ ａ ｃａｓｅ ｏｆ ｌｉｎｅ ｐｒｏｔｅｃｔｉｏｎ ｍ ｉｓｏｐｅｒａｔｉｏｎ ｂｅｃａｕｓｅ ｔｈｅ ａｕｘｉｌｉａｒｙ ｃｏｎｔａｃｔ ｉＳ ａｄｈｅｓｉｖｅ ｗｈｉｃｈ ｉＳ ｎｏｒｍａｌｌｙ ｃｌｏｓｅｄ． Ｆｏｒ ｔｈｅｓｅ ｃａｕｓｅｓ．ｔｈｅ ｈｉｄｄｅｎ ｄａｎｇｅｒ ｏｆ
图 １ 故 障前 Ａ站 运行 方式图
９０ ｆ喀ｌ蔫ｌ技琳 ２０１６年第１期
技 术 与 应 用
经 调 查， 陔站 １１ＯｋＶ １１１ＰＴ与 １１２ＰＴ二次 电压 空 开跳 闸 是 电压 切 换 回路 二 次误 并列造 成 的 。 图 ２所 示≠≠２ 卜变保 护 变 中开关 的 电压 切 换 回路 中 ｌＹＱＪＩ．ＩＹＱＪ４和 ２ＹＱＪ１．２ＹＱＪ４ 为双位置 继 电器 ， 其 励磁 需 各 母线 刀 闸的常 开接 点 闭合 ，常 闭接 点 断 开 ；复 则 反 之 。１ＹＱＪ５和 ２ＹＱＪ５为 单 位 置 继 电 器 ， 状 态 仅 常 开 接 点 有 关 。

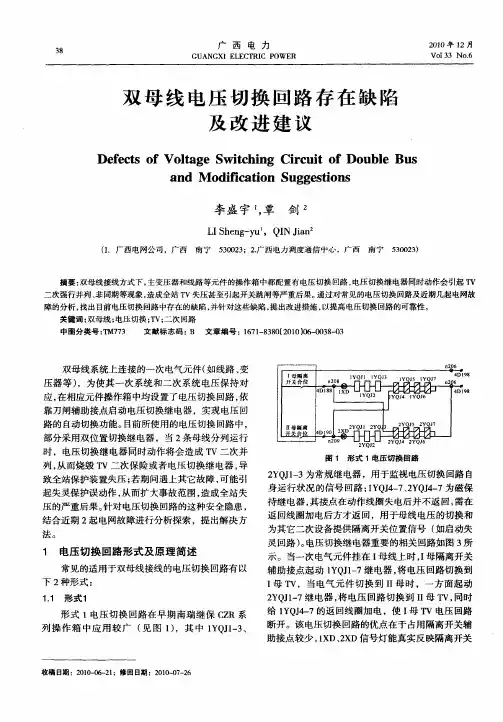

双母线电压切换回路存在缺陷及改进建议
反 映一 次设 备状 况 ，容 易 引起监 控 、五 防设 备误 判 断 ， 给 一次 电气 元 件 停 电 后 的保 护 、 也 自动 化 、 量 计 仪 表设 备 和 回路 上 的工 作带 来一 定 的危 险 。
１２ 形 式 ２ ．
失 压 ，由于 Ｉ母 Ｔ ＿． 回路 通过 该 线路 电压 切换 Ｉ Ｖ－次
收稿 日 ：２ １－ ６ ２ ； 回日期 ：２ １～ ７ ２ 期 ００ ０ — １ 修 ０００—６
２１ ０ ０牟 １ ２月
Ｖｏｌ Ｎ Ｏ． ３３ ６
Ｇ ＵＡＮＧＸＩ Ｅ ｛ Ｉ ０Ｗ Ｅ ＬＥ： ＴＲ Ｃ Ｐ Ｒ
广 西 电 力
Ⅱ 赶 Ⅱ 开 母 差 母关 黼Ａ 黼分 离 焦 离 位
图 １ 形 式 １电压 切 换 回路
２ Ｑ １ ３为 常规继 电器 ，用 于监视 电压切 换 回路 自 Ｙ Ｊ—
身运 行状 况 的信号 回路 ； Ｑ ４ ７２ Ｑ ４ ７为磁 保 １ Ｊ— 、Ｙ Ｊ— Ｙ
持 继 电器 ， 其接 点在 动作线 圈失 电后并 不返 回 ， 在 需
结合 近期 ２ 电 网故 障进行分 析探索 ，提 出解决 方 起
摘要 ： 双母线接线方式下 ， 主变压器和线路等元件的操作箱 中都配置有电压切换 回路 ， 电压切换继 电器同时动作会引起 Ｔ Ｖ 二次强行并列 、 非同期等现象， 造成全站 Ｔ Ｖ失压甚至引起开关跳 闸等严重后果。 通过对 常见的电压切换 回路及近期几起 电网故 障的分析 ， 找出 目前 电压切换回路 中存在 的缺陷 ， 并针对这些缺陷 ， 提出改进措施 ， 以提高电压切换 回路 的可靠性。
回路 向 Ｉ Ｔ 一次 反 充 电 ，过大 的 充电 电流使 ＩＩ 母 Ｖ 、 Ｉ
压器等） ，为使其一次系统和二次系统电压保持对 应 ， 相应元 件操作箱 中均设 置 了电压切换 回路 ， 在 依 靠刀 闸辅助 接点启 动电压切 换继 电器 ，实 现 电压 回 路 的 自动切换 功能 。 目前所 使用 的电压切换 回路 中 ， 部分采 用双位 置切换继 电器 ，当 ２条母 线 分列运行
电网十八项反措电气二次部分
防止继电保护事故
15.1.14 对220kV及以上电压等级电网、110kV变压器、110kV 主网（环网）线路（母联）的保护和测控，以及330kV变电 站的110kV电压等级保护和测控应配置独立的保护装置和测 控装置，确保在任意元件损坏或异常情况下，保护和测控功 能互相不受影响。
5.3.1.13直流断路器不能满足上、下级保护配合要求时，应选 用带短路短延时保护特性的直流断路器。 5.3.1.14 直流高频模块和通信电源模块应加装独立进线断路 器。
防止站用交流系统失电
换流站
8.3.1.4 低压直流电源系统应至少采用三台充电、浮充电装置 ，两组蓄电池组、三条直流配电母线（直流A、B和C母线） 的供电方式。A、B两条直流母线为电源双重化配置的设备提 供工作电源，C母线为电源非双重化的设备提供工作电源。 双重化配置的二次设备的信号电源应相互独立，分别取自直 流母线A段或者B段。
防止GIS、开关设备事故
12.1.1.6.4 新投的分相弹簧机构断路器的防跳继电器、非全相 继电器不应安装在机构箱内，应装在独立的汇控箱内。 12.1.1.7 新投的252kV母联（分段）、主变压器、高压电抗器 断路器应选用三相机械联动设备。（不得采用电气联动）
母联（分段）、主变、高抗回路不允许非全相运行，选用机械联动断路器有利于降低合闸涌流 。且电气联动开关需增加三相不一致保护，可靠性较差。
根据《智能变电站110kV 保护测控集成装置技术规范》（Q／GDW 1920-2013）等标准要求， 220kV 及以上电压等级电网、110kV 变压器、110kV 主网（环网）线路（母联）的保护和测控
PT二次切换回路避免反充电的反措规定
附件：PT二次切换回路避免反充电的反措规定多段式母线上所连接的电气设备，其保护装置所接的母线电压随该间隔一次回路一起进行切换，利用该间隔的隔离开关辅助节点和中间继电器节点进行自动切换。
在某段母线PT停役而母线不停役时，设置两段母线PT切换回路，便于其中一段母线PT停用时，保证其PT二次电压小母线上电压不间断，该段母线所接的保护和计量元件可正常运行。
因此PT二次切换回路在操作过程中，可能产生电压互感器二次反充电的情况如下：1、若接某段母线的出线刀闸用于控制YQJ继电器返回的辅助常闭接点由于质量问题不返回，导致1YQJ和2YQJ重动继电器同时动作，在母线转热备用操作时，PT反充电空开跳闸造成保护全部失压。
2、若并列继电器接点出现粘合或节点用错，二次电压回路将误并列。
若母线一次侧未送电，该母线PT空开一旦送上就出现电压互感器二次反充电，导致并列的另一段母线PT空开跳闸，从而造成整段母线保护失压。
各厂局应对照检查落实保护二次回路电压切换避免反充电的有关反措要求：1、用刀闸辅助接点控制的电压切换继电器，应有一副电压切换继电器接点作监视用；PT二次并列继电器，其控制电压切换和发出母线并列信号的节点宜由同一个继电器控制，现场监控及有关信号系统应接有“母线电压并列”、“切换继电器同时动作”等信号，并加强新建工程有关PT切换回路的调试验收。
2、母线停电和送电前，要检查是否出现“母线PT并列”或“切换继电器同时动作”告警信号，出现以上信号，要暂停操作，安排检修人员进行检查处理，主要检查母线电压并列继电器的接点是否误闭合及出线刀闸辅助接点是否与实际相符。
检查并保证在切换过程中，不会产生电压互感器二次反充电（电力系统继电保护及安全自动装置反事故措施要点11.2）。
3、现场应有处理切换继电器同时动作与同时不动作、非正常出现母线PT并列信号等异常情况的专用运行规程。
附：1．2006年2月22日晋江变220KVⅢ段母线送电PT反充电事故2006年2月22日17时，晋江变在操作“220KVⅢ段母线由检修转热备用”过程中，合上Ⅲ段母线PT二次侧空开时，220kVI/Ⅲ段母线PT 二次侧空开一起跳闸，造成整段母线保护失压。
国家电网十八项反措
《国家电网公司十八项电网重大反事故措施》（试行)继电保护专业重点实施要求国家电力调度通信中心二〇〇五年十一月目录1总则 (1)2规划、设计与配置 (1)3线路保护 (2)4母线与断路器失灵保护 (3)5变压器与发变组保护 (4)6二次回路与抗干扰 (6)7运行与检修 (8)8与相关专业的配合和要求 (8)附录：《国家电网公司十八项电网重大反事故措施》(试行）继电保护相关专业条款摘录..............................................................................。
(12)1总则1.1为贯彻落实《国家电网公司十八项电网重大反事故措施》（试行）〔国家电网生技［2005］400号文〕，保障电网安全、稳定运行，特制定《国家电网公司十八项电网重大反事故措施》（试行）继电保护专业重点实施要求（以下简称《重点要求》).1.2《重点要求》是在《继电保护和安全自动装置技术规程》、《继电保护及安全自动装置运行管理规程》、《继电保护及安全自动装置检验条例》、《国家电网公司电力安全工作规程》(变电站和发电厂电气部分)等有关技术标准和规程、规定基础上,依据《国家电网公司十八项电网重大反事故措施》等反事故措施文件，汇总近年来继电保护装置安全运行方面的经验制定的。
1.3《重点要求》强调了电网重大反事故措施的原则和重点要求，但并未涵盖全部继电保护反事故措施,也不是继电保护反事故措施应有的全部内容。
有些内容在已颁发的技术标准和规程、规定中已有明确规定，但为了强调有关内容再次重复列出.因此，在贯彻落实《重点要求》的过程中仍应严格执行相关的技术标准和规程、规定。
1.4《重点要求》将《国家电网公司十八项电网重大反事故措施》(试行）中继电保护相关专业条款摘录附后。
1.5220kV及以上电压等级的新建、扩建和技改等工程均应执行《重点要求》.对变电站、发电厂已投入运行的继电保护装置，凡严重威胁安全运行的必须立即改进，其余的可分轻重缓急，有计划地更新或改造，不能满足要求的应结合设备大修加速更换。
继电保护二次电压切换问题及对策分析
继电保护二次电压切换问题及对策分析摘要：本文主要阐述了继电保护二次电压切换中的问题、原因和解决方法，探讨提高继电保护二次电压装置维修水平的措施，避免继电保护二次电压切换故障，从而为电力系统安全运行提供保障，希望对相关人士提供参考。
关键词：继电保护；二次电压切换；系统安全引言：继电保护工作或隔离开关辅助触点一旦出现问题，将直接影响公共用电，引起电压切换问题。
为了保证用电的安全可靠使用，有必要对继电保护装置的压力、反充电等情况进行分析，找出解决这一问题的方法，提高我国电力系统运行的稳定性。
1、继电保护二次电压切换的工作原理变电站在运行过程中会采用双母线系统对电路元件进行控制，使电路元件能够很好地连接在一起，这是变电站系统有序、安全运行的基本保证。
在该模式下，系统电压可调。
变电站在运行管理阶段必须确保双母线处于独立运行状态，需要严格遵守标准。
然而结合当前的研究在中国大多数变电站的操作，发现各种问题仍然发生在电压切换，以及电压开关过程的缺陷是二次电压故障的主要诱因，这使得系统无法在一个稳定的状态。
在调查过程中，发现双母线在运行过程中会产生电位差，导致电压开关环节出现短路现象，严重消耗继电器。
在更严重的情况下，对变电站的工作造成了巨大的影响，使变电站系统处于瘫痪状态，不能进行正常的工作。
1.原因分析继电保护二次电压切换异常问题在电力系统运转时出现，此类问题的出现会影响到电力系统运行的稳定性，导致变电站难以按时推进工作，还会对现场人员造成安全威胁。
下面深入的研究继电保护二次电压异常状况，并进行细致的整理。
（1）电力企业在电压切换继电器常开接点期间，选择串联的方式，会应用采集数据判断系统运行情况。
但是电力企业当下所用的方法并不能准确地锁定母线刀闸的位置，导致采集的数据并不可靠，难以作为辅助工作的信息。
（2）电力企业在继电保护管理方面存在一定的差异，所用的继电保护装置并没有设置统一的目标。
在变电站运行期间会在切换方法应用过程中出现一定的问题，难以保证继电保护装置在可靠安全的状态下运行。
一起电压切换回路不正确动作故障分析及改进意见
一起电压切换回路不正确动作故障分析及改进意见摘要：本文记述一起电压切换回路不正确动作导致倒母线操作过程中对一次停电电压互感器反充电，烧毁电压切换插件并造成一座220kV变电站全站失压事件。
详细分析了电压切换原理以及本次事件发生经过，并从运维角度提出可行的改进意见和控制措施。
关键词：双母线、电压切换、双位置继电器、反充电、装置失压0 引言双母线接线方式结构简单、运行方式灵活可靠且方便后期扩建，在中大型变电站中广泛采用。
从变电站投建经济性考虑，出线线路既可在Ⅰ母线上运行，也可在Ⅱ母线上运行，且不再采用出线独立电压互感器作为线路保护、测量、计量电压，而是使用母线电压互感器，通过电压切换回路得到交流电压量供线路保护及计量使用。
因此，在一次设备运行方式改变时，保证电压切换回路正确切换，对继电保护正确动作及设备运行安全有重要意义。
实际运维过程中，网内已多次发生因电压切换回路异常导致反充电以及设备烧毁事件，本文以分析一起220kV变电站全站失压事件入手，结合倒闸操作和运维要点，提出改进意见和控制措施，以供参考。
1 事故经过图1：220kV设备接线图按检修计划开展220kV宝江Ⅰ线2522刀闸A修工作，安措需220kVⅡ母线停电。
停电操作包括“将220kVⅡ段母线所有运行元件全部倒至220kVⅠ母运行”和“220kVⅡ母由运行转为冷备用”两个操作任务。
运维人员完成倒母操作在执行“220kVⅡ母由运行转为冷备用”操作中，断开220kV母联212开关后，220kVⅠ母线CVT保护电压空气开关（三相联动）、计量电压C相（分相）空气开关跳闸，220kV备用电源自投装置检测到220kVⅠ段母线失压后，跳开所有220kV所有出线开关，进而导致220kV设备全部失电，运维人员立即终止倒闸操作。
2 现场检查运维人员对一次设备外观及实际位置进行检查，无异常。
对二次设备检查发现：1.220kVⅠ段母线CVT二次电压空气开关跳闸。
2.220kV母线电压并列装置CVT电压并列把手在“禁止并列”位置。
电压切换回路在现场应用中的改进
次 电压 由屏后端 子 １ ３ Ｄ１、１ ５ Ｄ１ Ｄ１、１ ４ Ｄ１、１ ６引入 ，
经 １ ７ Ｄ１ 、１ ９ Ｄ２ 端子后直 接进入微机 Ｄ１ 、１ ８ Ｄ１ 、１ ０
保护 装置 的内部接 线 。现场使 用 中经常将 电压互感
器 的 中性点 电压 Ｎ６ ０ 过 １ ２ ０经 － ＹＱＪ 切换继 电器接
Ｓ丽
电安 技 力全术
第２ ２０第 期 １ ０年 ６） 卷（１
电压切换网路在现场应用中的改进
林 宗 汉
（ 福州 电业局 ，福建 福 州 ３ ０ ０ ） ５ ０ ５
在双母 线接线 方式 中 ，电压切 换装置 是必不可 少 的设备 。在进 行一 次 电气设备 倒母 线操作 时 ， 电 压切换 装置用来 保证一 次 电气设 备 的继 电保护 、 测 量仪表 和 自动装 置所需要 的二 次 电压与一 次 电气设
中间继 电器 故障等 ，造成 二次交 流 电压 失压或 电压
１ 缅 ６２ １ 缅 ７２
’ ／ ＿
１ Ｃ ２ ０ Ｇ ８ ￣Ｊ
ｆ、 ａ 修
互 感器二 次 电压 反充 电。为此 ，在 电力 系统继 电保
Ｕ １ Ａ
Ｕ Ｂ１
护及安全 自动装置反事故措施要点 中明确要求 ：用
图 ｌ 电压 切 换 继 电器 直 流 回路
１ ９ Ｄ０ Ｄ１、１ ２ 还是保 持停 电前 Ｉ 段母线 的电压 。继 电 保 护人 员进行 现场调试 时 ，若没有 采取措施 ，试验
电压就会误 从 １ ７ Ｄ１ 、１ ９ Ｄ ０ Ｄ１ 、１ ８ Ｄ１ 、１ ２ 直接 加入 。 因此 ，调 试人员 应特别 注意先拔 出电压 切换插件 或
图 ２ 切 换 继 电器 电压 切 回路 接 线
浅析电压切换回路存在的隐患及应对方法
浅析电压切换回路存在的隐患及应对方法林红潇（广东电网有限责任公司阳江供电局，广东阳江529500）摘要：电压切换回路非正常同时动作会引起电压二次回路并列，导致PT 反充电并烧毁PT 二次空气开关及电压切换装置，从而造成全站保护装置失压的现象。
通过分析得知，电压切换回路的此类故障主要是由于母线侧刀闸的辅助触点和双位置继电器故障引起的，现提出在定检和验收时的应对方法，以提高电压切换回路的可靠性及电力系统运行的可靠性，对电压切换回路的验收、维护和消缺等工作具有一定的指导作用。
关键词：电压切换；同时动作；双位置继电器；隔离开关辅助触点；反充电0引言在电力系统中，当主变和线路间隔挂在其中一条母线上，为了使主变和线路的保护装置取得对应的二次电压，需设有电压切换回路。
阻抗保护、复合电压过流保护等都要用到二次电压，若无法获得或获得错误的二次电压值，会导致保护装置误动作，影响系统的安全运行。
电压切换回路靠元件母线侧刀闸辅助触点来启动，当母联处于分开状态且某段母线或PT 停运时，同时并列会造成反充电，使PT 二次回路空开跳闸、烧毁电压切换装置甚至导致全站保护装置失压，因此对电压切换回路必须加以重视。
本文针对电压切换回路存在的安全隐患进行分析，并提出了一些工作中的应对措施。
1原理分析对于双母线接线方式上连接的一次设备，当设备从一条母线倒到另一条母线上运行时，为使装置取得的电压与所挂母线相对应，需采用电压切换回路完成切换功能。
下面以图1所示的双母线接线方式及图2所示的JFZ -12FB 型装置电压切换回路为例，来说明电压切换的基本原理。
图1是典型的双母线接线形式，线路A 通过断路器1DL 、隔离开关11G 或12G 连接在Ⅰ母或Ⅱ母上。
Ⅰ母上接有电压互感器11PT ，Ⅱ母上接有电压互感器12PT 。
在母联断路器2DL 及隔离开关21G 和22G 闭合时，通过切换线路A 的隔离开关11G 、12G ，使线路A 分别接到Ⅰ母、Ⅱ母上。
电压切换回路故障分析及改进
电压切换回路故障分析及改进摘要：通过双母线接线方式变电站的电压切换装置异常告警信号事件，分析其发生的原因是靠母线侧隔离开关的辅助接点接触不良引起。
结合该设备间隔的电压切换回路与现场实际情况，提出了相应的预防措施和改进措施[1]。
关键词：电压切换回路；辅助接点；措施1引言对于一次接线采用双母线接线方式的220kV变电站，电压切换装置是保证一、二次系统电压保持一致的重要装置[2]，有自动切换功能且能及时反馈电压切换回路不正常运行，现阶段使用的电压切换回路一般都采用双位置继电器，一旦不正确动作将造成PT二次不正常并列，会导致二次空气开关的跳闸而造成部分保护装置误动[3]。
2事件经过220kV某变电站的一次接线方式为双母分段的接线方式，某日，雨天，16时27分调度通知220kV某变电站220kV某某线第一组PT失压或电压切换继电器消失，运行人员现场检查监控后台该间隔第一组PT失压或电压切换继电器消失光字牌闪烁，检查测控装置、保护装置电压均正常，电压切换装置面板显示Ⅰ母运行灯亮、Ⅱ母运行灯灭，现场与监控后台运行方式一致。
3事件分析通过查询相关间隔的电压切换回路图，如图1所示，编号为0413（如图2）是该间隔Ⅰ段母线侧刀闸电压切换装置开入端子，经测量该端子下端对地电位为零，最后检查刀闸机构箱发现是刀闸位置辅助接点接触不良导致异常信号告警。
此次信号的直接原因是：220kV某某线母线侧刀闸常开辅助接点接触不良，如图3所示。
图1. 电压切换回路图2. 0413 1G刀闸位置开入回路图3. 信号回路4预防措施刀闸机构箱属于室外设备，受环境因素影响较大，随着运行时间的增长和操作次数的增加，辅助开关转换不到位、接点表面老等原因，有时会出现接触不良，松脱等现象。
这就要求运行人员在日常的巡视工作或者是在进行倒闸操作过程中要细心，不仅仅是对一次、二次设备巡视到位，更要关注这种将一次设备状态经辅助接点转换成电信号开入给二次装置进行检测一次设备运行工况。
220kV双母线二次电压回路切换及倒母线操作预控问题的方法及措施
220kV双母线二次电压回路切换及倒母线操作预控问题的方法及措施本文阐述了220kV双母线接线方式下电压互感器的切换二次回路原理，分析了220kV双母线隔离开关辅助接点二次电压回路切换回路，二次电压并列原理及隔离开关辅助接点不到位对保护装置的影响、危害，针对倒闸操作中隔离开关辅助接点不到位的情况，提出了预控问题的方法和措施，以减少和杜绝隔离开关辅助接点不到位可能引起的危害。
标签：隔离开关辅助接点；电压二次回路切换；反充电1 220kV双母线接线方式，二次电压经隔离开关辅助接点切换及二次并列原理1.1 一次設备接线正常情况下交流电压回路220kV正常情况下，220kVⅠ、Ⅱ段母线上分别接着若干线路，2台主变分别运行于两条母线上，分路在Ⅰ、Ⅱ段母线上运行。
需要指出的是各分路在母线上运行原则一是使负荷分配合理，以母联开关流过最小电流为宜，二要使双回路分别运行在两段母线上。
1.2 二次电压经隔离开关辅助触点切换回路及二次电压并列回路二次电压经隔离开关辅助触点切换回路。
图1所示当线路或主变间隔母线侧刀闸合上后，辅助触点接通，双母线的母线隔离开关刀闸辅助触点相应进行切换，相应起动1YQJ或者2YQJ（操作箱内），其接点闭合，通过Ⅰ段母线或Ⅱ段TV 二次侧空气开关ZKKI 或ZKKⅡ，1GWJ或2GWJ，再经线路或主变保护屏电压开关1ZKK、2ZKK将二次电压切换到保护装置中。
即双母转单母运行时，停电母线的母线侧隔离开关辅助触点断开后，该母线上的TV二次回路将直接断开；在单母转双母运行时，送电母线的母线侧隔离开关辅助触点合上后，该母线上的TV接入。
2 母线侧隔离开关辅助触点分合不到位2.1 隔离开关辅助触点分不到位造成反充电由双母运行方式切换为单母运行方式时，若停电母线的母线侧隔离开关辅助触点不分开，停电母线和运行母线的母线侧隔离开关辅助触点同时接通，运行母线和停电母线，电压互感器二次回路将直接短路，导致运行母线电压互感器向停电母线电压互感器的二次反充电。
PT二次切换回路避免反充电的反措规定
附件：PT二次切换回路避免反充电的反措规定多段式母线上所连接的电气设备，其保护装置所接的母线电压随该间隔一次回路一起进行切换，利用该间隔的隔离开关辅助节点和中间继电器节点进行自动切换。
在某段母线PT停役而母线不停役时，设置两段母线PT切换回路，便于其中一段母线PT停用时，保证其PT二次电压小母线上电压不间断，该段母线所接的保护和计量元件可正常运行。
因此PT二次切换回路在操作过程中，可能产生电压互感器二次反充电的情况如下：1、若接某段母线的出线刀闸用于控制YQJ继电器返回的辅助常闭接点由于质量问题不返回，导致1YQJ和2YQJ重动继电器同时动作，在母线转热备用操作时，PT反充电空开跳闸造成保护全部失压。
2、若并列继电器接点出现粘合或节点用错，二次电压回路将误并列。
若母线一次侧未送电，该母线PT空开一旦送上就出现电压互感器二次反充电，导致并列的另一段母线PT空开跳闸，从而造成整段母线保护失压。
各厂局应对照检查落实保护二次回路电压切换避免反充电的有关反措要求：1、用刀闸辅助接点控制的电压切换继电器，应有一副电压切换继电器接点作监视用；PT二次并列继电器，其控制电压切换和发出母线并列信号的节点宜由同一个继电器控制，现场监控及有关信号系统应接有“母线电压并列”、“切换继电器同时动作”等信号，并加强新建工程有关PT切换回路的调试验收。
2、母线停电和送电前，要检查是否出现“母线PT并列”或“切换继电器同时动作”告警信号，出现以上信号，要暂停操作，安排检修人员进行检查处理，主要检查母线电压并列继电器的接点是否误闭合及出线刀闸辅助接点是否与实际相符。
检查并保证在切换过程中，不会产生电压互感器二次反充电（电力系统继电保护及安全自动装置反事故措施要点11.2）。
3、现场应有处理切换继电器同时动作与同时不动作、非正常出现母线PT并列信号等异常情况的专用运行规程。
附：1．2006年2月22日晋江变220KVⅢ段母线送电PT反充电事故2006年2月22日17时，晋江变在操作“220KVⅢ段母线由检修转热备用”过程中，合上Ⅲ段母线PT二次侧空开时，220kVI/Ⅲ段母线PT 二次侧空开一起跳闸，造成整段母线保护失压。
yqj反措与电压切换回路故障处理思路
Y Q J启动具有当刀闸辅助接点接触不良时，保护 不 失 去 交 流 电 压 的 优 点 。但 是 缺 点 是 倒 闸 操 作 时,如刀闸常开接点打开，而常闭接点因为某种原 因 未 闭 合 时 ,1、丨1母 的 二 次 交 流 电 压 会 同 时 接 通 ，
电 压 切 换 控 制 回 路 如 图 2 所 示 。其 中 YQJ 是电压切换中间继电器,YQJ1 、2 、3为 不 带 自 保 持 的继电器，得电即动作，失电 即 返 回 ；YQJ4 、5 、6 、7 为 带 自 保 持 的 继 电 器 ，得 电 即 动 作 ，但失电不返 回 ，需要使其复归回路得电才能使其返回。使用 多 个 Y Q J中间继电器是为了引出更多副接点，同 时均分工作电压使其不至于烧毁。 1G 为丨母母 线 闸 刀 的一组辅助接点,2G 为 I I 母母线闸刀的 一组辅助接点。
例 如 某 间 隔 运 行 在 I 母 ，此 时 1G 常 开 触 点 、 2G 常闭触点闭合，1G 常 闭 触 点 、2G 常开触点断 开 ，此 时 1Y Q J启 动 ,2Y Q J返 回 ，电压切换箱通过 1YQJ1-7重 动的触点将取用电压切换位I 母电压 供各个保护装置使用。
2 Y Q J 反措与电压切换回路故障处理思路
电 压 回 路 二 次 并 列 ，但 运 行 和 继 保 人 员 无 法 及 时 发现的情况而提出的。
16
上海舍力
2019年第5 期
去保护
i 保护
图 1 二次电压回路图
图 2 电压切换控制回路图
在 母 联 断 路 器 断 开 时 ，i 、i i 母二次交流电压的电 压 差 会 引 起 大 电 流 ，可 能 会 造 成 继 电 器 接 点 或 者 交 流 空 开 跳 闸 ，这 种 现 象 成 为 二 次 电 压 非 等 电 位 连 接 。而 若 此 时 某 条 母 线 带 电 ，另 一 条 母 线 带 电 ， 则会造成带电母线通过PT二次侧向不带电母线 反 充 电 的 危 险 情 况 。为 此 一 般 引 入 “电 压 切换继 电器同时动作”信 号 ，该信号由两组母线电压YQJ 串 联 发 出 ，来 反 应 电 压 二 次 并 列 供 运 行 人 员 监 视 。
最新 电压切换回路异常分析及解决方法-精品
电压切换回路异常分析及解决方法在双母线接线的220kV、110kV变电系统的二次设备上，电压切换装置是一个普遍使用的设备，它利用母线刀闸的接点引入回路，使到线路或主变所挂的母线段与相应保护、测控、安自、计量等设备所采集的二次母线电压相一致，从而保证了设备的安全可靠运行，因此电压切换装置是一个重要的设备，相应的回路要正确可靠。
一、电压切换装置的接线原理电压切换装置的原理图如图1所示，其采用双位置继电器设计。
该类型继电器有两个线圈：动作线圈和复归线圈。
继电器接点采用了磁保持的设计，继电器动作线圈受电励磁后，接点闭合并且自保持，这时如果动作线圈失电，接点不会返回，保持导通位置，只有当复归线圈受电励磁后，接点才返回，变成断开状态并自保持。
采用双位置继电器设计可以防止刀闸接点在运行期间接触不良或者电压切换装置在直流工作电压突然消失的情况下电压回路失电，有效地提高了设备运行的可靠性。
双位置继电器共有两组，分别是1YQJ、2YQJ。
其中，1YQJ的动作线圈接I母刀的常开接点，复归线圈接I母刀的常闭接点，用来将I母PT的电压引入二次设备；2YQJ的动作线圈接II母刀的常开接点，复归线圈接II母刀的常闭接点，用来将II母PT的电压引入二次设备。
当合上I 母刀时，I母刀常开接点闭合，1YQJ的动作线圈励磁，接点闭合，将I母电压采入设备，当拉开I母刀，I母刀常闭接点返回导通，1YQJ的复归线圈励磁，接点复归，将I母电压断开，II母刀的操作原理也相同。
当I、II母刀同时合上时，1YQJ、2YQJ继电器同时动作，使I、II母电压并列采入设备，这时装置会发“切换继电器同时动作”的告警信号，通知运行人员处理。
当I、II母刀同时断开时，1YQJ、2YQJ继电器同时复归，I、II母电压同时断开，不采入设备。
从上面可知，电压切换装置所接入的I、II母刀接点一定要正确，接点用错会造成电压切换功能的混乱。
二、故障出现某变电站220kV旁路保护进行纵联分相功能改造，对保护版本进行了升级，在原屏更换了整个操作箱，其他的回路包括计量回路等均没有变动。
220kV及以上系统变压器开关失灵联跳各侧回路反措实施方案
附件1：220kV及以上系统变压器开关失灵联跳各侧回路反措实施方案回路设计不符合要求的已运行220kV及以上系统变压器，整改方案主要有以下几种，运行维护单位可根据实际情况选用：1、220kV及500kV系统3/2、4/3及角形接线情况下，断路器失灵保护按断路器配置，断路器失灵保护经延时联跳变压器各侧开关。
2、220kV系统双母接线情况下，利用220kV（母差）失灵保护装置的失灵保护出口联跳变压器各侧开关。
本实现方式中，（母差）失灵保护装置在主变220kV开关失灵时，除出口跳母线上相关开关外，还需开出接点启动主变非电量跳闸回路联跳主变各侧开关。
若采用本方案，现场实施时应注意（母差）失灵保护装置对变压器支路的处理方式，当保护装置默认的变压器支路编号固定，而实际变压器间隔的接线未接到程序的默认变压器支路时，需要将拟改造的变压器回路调整至母线保护中的空余变压器支路（或调整原有变压器、线路支路接线），否则无法实现联跳功能。
主要保护厂家已具备此功能或经过升级可具备此功能的母线保护型号、版本及实现方式详见附件2-6，典型回路示意图如下：1)220kV配置双套断路器失灵保护，按间隔区分起动失灵，并且失灵保护电流判据与母差共用，回路示意图。
2)断路器失灵保护可以按间隔区分失灵，能区分是主变间隔还是线路间隔发生失灵，失灵电流判据在各间隔内完成，回路示意图。
3、220kV系统双母接线情况下，配置的（母差）失灵保护不能按间隔区分失灵，只能按母线区分失灵，（母差）失灵保护无法通过回路完善或保护升级完成反措的，可以利用主变保护屏的断路器辅助保护出口联跳主变各侧开关。
若采用本方案，整定计算过程中应认真核对回路接线。
当主变保护屏的断路器辅助保护的功能、开出满足要求，但定值名称、逻辑说明等可能与实际接线不符并产生歧义时，原则上应对该装置进行整体升级或更换。
现场整改时区分以下两种情况（主要厂家的实现方式详见附件2-6）：1)当失灵启动的电流判别在主变断路器辅助保护装置时，要求主变断路器辅助保护装置能提供电流判别的三副接点：第一副接点用于启动220kV断路器失灵保护，第二副接点用于解除220kV失灵保护的复合电压闭锁，第三副接点经失灵动作延时启动主变非电量跳闸回路实现联跳相应主变各侧开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压切换回路相关反措
2007年11月3日15时，中山小榄站220KV母差失灵保护RCS-915A动作，切除220kV1M、2M母线上所有开关，造成220kV小榄站全站失压。
事后调查发现，传统电压切换回路设计存在缺陷，若母线刀闸辅助开关常闭接点故障而不能接通（常开接点正常），可能造成I、II母电压切换回路中的双位置继电器同时动作，致使I、II母PT于二次侧并接。
若此时I、II母存在电势差，将在电压切换回路中形成很大的短路电流，烧毁电压切换继电器，甚至可能导致失灵保护动作。
而传统的“切换继电器同时动作”信号采用串接于电压切换常开接点回路中的常规继电器，不能准确反映母线刀闸位置接点状态，在某些特定条件下将无法对切换继电器同时动作准确报警。
经与生产、设计部门共同研究，针对以上问题，拟采用以下措施避免同类事故发生。
1、在新建变电站或线路的回路设计时保护屏的电压切换回路中切换继电器同时动作信号应采用双位置继电器接点，以便监视双位置切换继电器工作状态。
当保护屏的切换电压回路采用双位置继电器接点时，如遇刀闸位置异常或双位置继电器本身故障引起了接点粘死，导致两组电压非正常并列的情况，以上信号会保持直至故障排除（见附图一）。
对于已投运的设备，若原有回路利用单位置继电器接点发信的，应利用本屏内已有的备用双位置继电器接点，并接到原有的单位置继电器同时动作的信号接点上，按附图二粗实线所示增加屏内端子间的配线。
—1—
2. 母线运行方式的判别应由断路器失灵保护完成。
3. 新建变电站断路器失灵保护功能应包含在母线保护内，此时电流检测由母差装置提供，判别启动功能由断路器失灵保护完成。
4.各单位应在基建，扩建及改造工程中把好设计、调试、验收关，严格禁止不符合上述规定的设计方案投入运行。
5.对已在现场运行的设备请各单位结合定检按以上原则完成“切换继电器同时动作”信号回路的改造工作。
为确保这一改造工作顺利有序的进行，改造工作应于施工前一周做好现场勘查、图纸核对、制定改造方案、继保专责审批方案等准备工作。
6.在未能完成改造前，各单位应修订现场运行规程。
PT一次投运前安排运行人员在PT转接屏处分别检查两组PT的二次电压
—2—
图
—3—。
