水泥稳定碎石连续级配图表及计算
水泥稳定级配碎石基层配合比设计.(优选)
水泥稳定碎石基层配合比设计书一、设计依据：1.工程设计图纸2.公路路面基层施工技术规范《JTJ 034-2000》3.公路工程无机结合料稳定材料试验规程《JTG E51-2009》4.水泥及混凝土试验规程《JTG E30-2005》5.通用普通硅酸盐水泥《GB175-2007》6.公路工程土工试验规程《JTG E40-2007》7.公路工程集料试验规程《JTG E42-2005》二、设计步骤：1、水泥稳定碎石基层配合比的确定1.1材料的选用（1）水泥：P.C32.5，技术指标见表1：表1 水泥试验结果汇总表（2）俊源石场压碎值：22.5%；针片状：18.4%；液限：22.4% 塑限指数：3.6 表2 石料筛分和集料级配合成计算结果表1.2确定水泥剂量掺配范围依据隆三线设计图纸要求，水泥稳定碎石路面基层，设计要求7d 无侧限饱水抗压强度为 3.0~4.0MPa，最大不能超过上限，水泥掺量为4.0~5.5%，最大不能超过上限，所以本次设计7d无侧限饱水抗压强度取中值，即3.5MPa为设计值，根据经验水泥剂量按3.5%、4.0%、4.5%、5.0%、5.5%五种比例配置混合料，即水泥比碎石为3.5：100、4.0:100、4.5:100、5.0:100、5.5:100。
1.3确定最大干密度和最佳含水率首先对三种不同水泥剂量混合料做标准击实试验，即最小剂量（3.5%）、中间剂量（4.5%）和最大剂量（5.5%），其余两个混合料的最佳含水率和最大干密度按内插法确定，最后得出最大干密度和最佳含水率如表3表3混合料标准击实试验结果1.4测定7d无侧限抗压强度1.4.1制作试件对水泥稳定级配碎石路面基层混合料强度试件制备，按现行无机结合料稳定材料试验规程的规定，采用150mm×150mm的圆柱体试件，每种水泥剂量按13个试件配制，工地压实度按98%控制，现将制备试件所需的基本参数计算如下：（1）配制一种水泥剂量一个试件所需的各种材料数量，成型一个试件按7000g混合料配制，取水泥和碎石的材料含水率为0，先计算水泥剂量为3.5%的各种材料数量：水泥：7000×3.5/(100+3.5)=236.7g集料：7000×100/(100+3.5)=6763.3g需加水量：7000×7.5%=525g（2）制备一个试件所需混合料的数量m=V×p d×k(1+w o)=1/4×15×15×π×15×2.320×98%×(1+7.5%)=6479gm—n%剂量时每个试件所需质量；V—试模体积（试模内劲尺寸为：150mm×150mm）；P d—n%剂量时该混合料的最大干密度；W o—n%剂量时该混合料的最佳含水率；K—工地预期达到的压实度(98%)。
水泥稳定碎石(砂砾)基层(底基层)施工方案
水泥稳定碎石（砂砾）基层（底基层）施工方案为防止水泥稳定碎石基层出现平整度差、抗水损坏性能差、层间结合不好、温缩、干缩裂缝等质量隐患，确保水泥稳定碎石基层工程质量，根据《公路路面基层技术规范》，结合高速公路建设实践经验和高速公路实际情况，提出以下施工指导意见。
1、施工方法1.1 水泥稳定碎石（砂砾）一律采用集中厂拌、摊铺机摊铺方法施工。
1.2 水泥稳定碎石基层采用分层施工时，当用18～20T以上压路机碾压，分层最大厚度不应超过20cm，并不小于10cm。
当采用单层施工时，应用特殊的摊铺和碾压设备，并注意层底0~10cm的压实度，防止表层碎石压碎。
1.3 基层、底基层标高、路拱采用摊铺机作业时，应用钢丝基准线控制高程，直线段桩距10m，弯道段间距5m。
2、材料2.1 水泥应采用初凝时间不少于3小时，终凝时间不少于6小时的硅酸盐、矿碴硅酸盐、火山灰质硅酸盐水泥，水泥等级宜为32.5级、42.5级，为确保7天试件强度，宜优先选用42.5级硅酸盐水泥。
采用散装水泥时，水泥磨出后应存放7天以上，安定性必须符合要求，进罐时散装水泥温度应低于60℃。
所用水泥必须是悬窑生产加工，不得使用立窑生产加工（小厂）水泥。
2.2 碎石碎石压碎值要求＜30%。
碎石应按粗集料10～30mm、5～10mm、细集料0～5mm三级配料，相应的料场方孔筛筛孔建议为：32、12、7mm。
2.3水一般饮用水均可使用。
2.4 混合料（1）水泥稳定的碎石或砂砾集料级配应符合表1规定。
为防止混合料离析，有利于提高混合料强度，应严格控制集料最大粒径，并宜选用较细密的级配。
为减少路面开裂，<4.75mm成分宜按级配中值偏上选配。
水泥稳定碎石（砂砾）集料级配要求表表1表注：1、水泥稳定碎石基层规范规定31.5mm通过量为90-100%，无26.5mm通过量要求。
2、水泥稳定砂砾37.5mm通过量为主要控制指标。
（2）有重车行使的高速公路不同基层、底基层混合料的7天浸水抗压强度应符合表2要求：水泥稳定基层、底基层抗压强度标准表2（3）室内试验抗压强度满足下列二条件之一者为合格：a.室内试验每个试件强度均满足表2规定；b.室内试验试件抗压强度代表值R代满足表2规定。
水泥稳定碎石基层技术规范
水泥稳定碎石一般适用于基层或底基层，厚度一般在15～22cm，为保证其质量，规范施工过程，特制定了水泥碎石的施工技术交底。
本技术交底仅是对JTJ034-2000《公路路面基层施工技术规范》、图纸、标书中《技术规范》、合同附件等中“水泥稳定土”一章的补充，请各单位一并执行。
1．0 材料1. 1 路用的水泥、石子、砂等材料必须监理工程师批准。
未经批准的不允许进场，更不准使用。
1. 2 水泥：选用终凝时间较长（宜在6小时以上），且宜用325#矿渣及普通硅酸盐水泥。
快硬水泥、早强水泥以及受潮变质的水泥严禁使用。
水泥品牌的选用应考虑其质量稳定性、生产数量、运距等各种因素。
水泥每次进场前应有合格证书，每200T应对水泥的凝结时间、标号进行抽检。
1. 3 碎石：要求其压碎值不超过30%，最大粒径不大于30mm。
碎石的颗粒组成应符合JTJ034---93中第2.2.1.6中2#级配要求。
为了施工方便，宜采用10--30mm的粗集料、5--10mm的中集料，0--5mm的石屑细集料三种粒料配合。
其粗集料的压碎值、各种粒料的筛分（主要检查所进料的颗粒级配的偏差情况），0.5mm以下细土的塑性指数，小于0.075mm的颗粒含量应符合JTJ034--93中的要求，上述材料进场后的试验项目每2000m3做2个样品试验。
1. 4 水：凡人或牲畜的饮用水均可用于水泥碎石的施工。
2．0 混合料的组成设计2．1 组成设计原则：①粉料含量不宜过多.②在达到强度的前提下，采用最小水泥剂量，但不小于4.0%.③改善集料级配，减少水泥用量，使水泥用量不大于6%.2．2 水泥剂量的配制可采用4%、4.5%、5%、5.5%、6%五种剂量。
2．3 每种剂量的试件制取9个（最小数量）。
2. 4 试件必须在规定的温度（20±2℃）保湿养生6天，浸水养生1天后进行无侧限抗压强度,并计算试验结果的平均值、偏差系数，并计算RX （1-1.645Cv）是否大于Rd（本工程设计强度为3.5MPa）。
5%水泥稳定碎石配合比设计说明
5%水泥稳定碎石配合比设计说明一、设计依据1、JTG E42-2005 《公路工程集料试验规程》2、JTG E51-2009 《公路工程无机结合料稳定材料试验规程》3、JTJ 034-2000 《公路路面基层施工技术规范》二、设计要求1、等外公路路面基层；3、测定7天无侧限抗压强度1）计算各材料的用量按规定制做150mm×150mm试件9个，预定压实度K为98%，计算制备单个试件的标准质量m0： m0=ρd V(1+ωopt)K=2.31×2650.7×(1+5.4%)×98%=6324.7 g考虑到试件成型过程中的质量损耗，实际操作过程中每个试件质量增加1%，即m0'=m0×(1+1%)=6324.7×(1+1%)=6387.9g每个试件的干料总质量：m1=m0'/(1+ωopt)= 6387.9/(1+5.4%)=6060.7 g 每个试件中水泥质量：m2=m1×α/(1+α)=6069.7×5%/(1+5%)=288.6 g 每个试件中干土质量：m3=m1-m2=6060.7-288.6=5772.1 g 每个试件中的加水量：mw=（m2+m3)×ωopt=(288.6+5772.1)×5.4%=327.3 g 故配制单个5%水泥剂量的试件各材料的用量为：水泥：m2= 288.6 gZa参五、确定试验室配合比经试验7天无侧限抗压强度满足设计要求。
故按上述击实结果计算每立方米各材料用量。
由击实得最大干密度为2310kg/m3，每立方米材料的干料质量为2310kg，故每立方米水泥质量为2310×5%÷（1+5%）=110kg，每立方米干土质量为 2310-110=2200kg每立方米大碎石质量为2200×65%=1430kg每立方米石屑质量为2200×35%=770kg每立方米水质量为2310×5.4%=124.7kg故确定试验室配合比为水泥∶碎石∶石屑∶水=110∶1430∶770∶793∶124.7。
5%水泥稳定级配碎石配合比计算书
5%水泥稳定碎石配合比设计说明一、设计依据1、JTG E42-2005 《公路工程集料试验规程》2、JTG E51-2009 《公路工程无机结合料稳定材料试验规程》3、JTJ F20-2015 《公路路面基层施工技术细则》二、设计要求1、二级公路路面基层；2、水泥剂量5%；3、7天无侧限抗压强度指标≥3.0MPa，压实度≥98%。
三、原材料说明1、水泥：XX P.C 32.5复合硅酸盐水泥；2、碎石：XX料场；经筛分确定按大碎石∶小碎石∶石屑=40%∶25%∶35%;掺配，后级配满足设计要求，压碎值指标为13.7%;3、水：日常生活用水。
四、配合比设计步骤1、确定水泥剂量的掺配范围依据设计要求，水泥剂量为5%。
2、确定最大干密度和最佳含水率将5%水泥剂量的混合料，按JTG E51-2009《公路工程无机结合料稳定材料试验规程》无机结合料稳定材料击实试验方法（T0804-1994）确定混合料的最大干密度和最佳含水率，其结果如下表（详细见后附表）3、测定7天无侧限抗压强度1）计算各材料的用量按规定制做150mm×150mm试件9个，预定压实度K为98%，计算制备单试件的标准质量m0：m0=ρd V(1+ωopt)K=2.378×2650.7×(1+4.7%)×98%=6467.6 g 考虑到试件成型过程中的质量损耗，实际操作过程中每个试件质量增加1%，即 m0'=m0×(1+1%)=6467.6×(1+1%)=6532 g每个试件的干料总质量：m1=m0'/(1+ωopt)=6532/(1+4.7%)=6239 g 每个试件中水泥质量：m2=m1×α/(1+α)=6239×5%/(1+5%)=297 g 每个试件中干土质量：m3=m1-m2=6239-297=5942 g每个试件中的加水量：mw=（m2+m3)×ωopt=(297+5942)×4.7%=293 g故配制单个5%水泥剂量的试件各材料的用量为：水泥：m2= 297 g 水：mw=293 g大碎石：G大=5942×40%=2377 g 小碎石：G小=5942×25%=1486 g 石屑：G屑=5942×35%= 2080 g2）制备试件按上述材料用量制做试件，进行标准养生。
水泥稳定碎石投标技术规格书

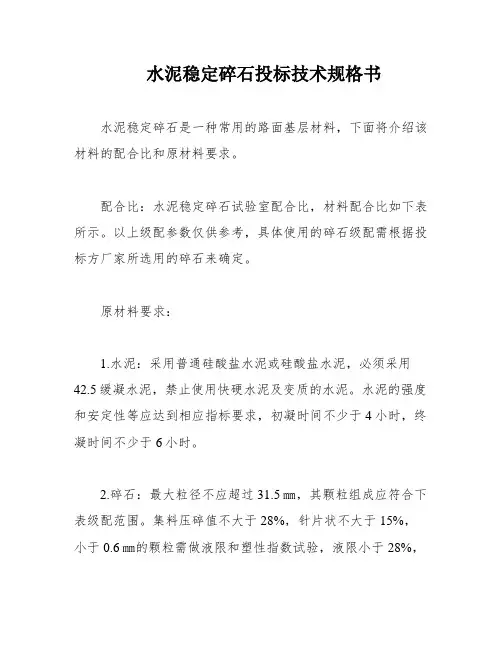

水泥稳定碎石投标技术规格书水泥稳定碎石是一种常用的路面基层材料，下面将介绍该材料的配合比和原材料要求。
配合比：水泥稳定碎石试验室配合比，材料配合比如下表所示。
以上级配参数仅供参考，具体使用的碎石级配需根据投标方厂家所选用的碎石来确定。
原材料要求：1.水泥：采用普通硅酸盐水泥或硅酸盐水泥，必须采用42.5缓凝水泥，禁止使用快硬水泥及变质的水泥。
水泥的强度和安定性等应达到相应指标要求，初凝时间不少于4小时，终凝时间不少于6小时。
2.碎石：最大粒径不应超过31.5㎜，其颗粒组成应符合下表级配范围。
集料压碎值不大于28%，针片状不大于15%，小于0.6㎜的颗粒需做液限和塑性指数试验，液限小于28%，塑性指数小于9，有机质含量不应超过2%，硫酸盐含量不应超过0.25%。
3.水：凡饮用水皆可使用。
4.水泥剂量：应通过分组试验确定配合比，要求必须有4 %、4.5 %、5%三种。
5.强度标准：根据规范《公路路面基层施工技术细则》JTG/TF20-2015及设计图中要求，4 %、4.5%水泥碎石稳定基层7天无侧限抗压强度≥3.0Mp a。
5 %水泥碎石稳定基层7天无侧限抗压强度≥3.5Mpa。
6.压实标准：压实度（重型）：≥97%，地基系数K30≥190.除了以上要求，水泥稳定碎石采用《公路沥青路面设计规范》JTC D50-2006中骨架密实型级配，混合料试件宜采用振动成型法。
最后，投标方所使用的碎石级配必须满足碎石级配范围。
颗粒组成必须符合JTG/T F20-2015中表4.5.4所列的水泥稳定级配碎石推荐级配范围(C-B-3)。
其中，粒径在0.075-3㎜之间的颗粒占比应为0.6%，在8-15㎜之间的颗粒占比应为2.36%，在16-28㎜之间的颗粒占比应为4.75%，在22-32㎜之间的颗粒占比应为9.5%，在25㎜处的颗粒占比应为19.0%，在31.5㎜处的颗粒占比应为68-86%，在100㎜处的颗粒占比应为100%。
基层水泥稳定碎石混合料配合比设计_secret
XX高速公路XX标基层水泥稳定碎石混合料配合比设计2005年11月1设计依据✧XX高速公路路面招标文件✧XX高速公路路面施工图设计文件✧《公路工程集料试验规程》（JTG E42-2005）✧《公路工程无机结合料稳定材料试验规程》（JTJ057-94）✧《公路路面基层施工技术规范》（JTJ034-2000）2设计标准2.1 强度根据“XX高速公路路面施工图设计文件”要求：水泥稳定碎石7d无侧限抗压强度≥4.0MPa。
2.2 混合料级配根据《公路路面基层施工技术规范》（JTJ034-2000）要求，高速公路路面基层水泥稳定碎石混合料级配采用3号级配范围，如表1所示。
表1 水泥稳定碎石的级配范围注：*集料中0.5mm以下细粒土有塑性指数时，小于0.075mm的颗粒含量不应超过5%，细粒土无塑性指数时，小于0.075mm的颗粒含量不应超过7%。
2.3 原材料的质量要求表2 基层用粗集料的主要技术要求3. 水泥稳定碎石的配合比设计3.1 原材料①水泥采用江西省“三环”牌P.O.32.5级水泥。
②集料采用湘湖东流兴龙、上印堂石料厂生产的集料，共分0~4.75、4.75~9.5、9.5~19.0、19.0~31.5mm（方孔筛）四档规格的集料，各档集料的技术性质和筛分结果如表3、表4所示。
表3 XX高速公路基层用集料技术性质表4 XX高速公路基层用集料筛分试验结果3.2 水泥稳定碎石混合料的级配选择按照表1规定的级配范围，按S型级配走向进行级配组成设计，合成级配见表5和图1所示。
表5 水泥稳定碎石级配组成图1 水泥稳定碎石级配曲线图3.3 击实试验按照表5中级配分别采用4%、4.5%、5%、6%水泥剂量，计算各档材料用量，在不同含水量下进行重型击实成型试验，以确定水泥稳定碎石混合料的最大干密度和最佳含水量，结果见图2和表6。
图2 水泥稳定碎石混合料含水量~干密度曲线图表6 水泥稳定碎石击实试验结果（重型）3.4 水泥稳定碎石7d无侧限抗压强度按照每种混合料的最佳含水量和98%压实度要求成型试件，成型压力约500kN。
水泥稳定碎石配合比设计
水泥稳定碎石基层配合比设计一. 配合比设计依据：1、《公路路面基层施工技术规范》JTJ034-2000；2、《公路工程无机结合料稳定材料试验规程》JTJ E51-2009；3、《公路工程水泥及水泥混凝土试验规程》JTJ E30-20054、《水泥标准稠度用水量、凝结时间、安定性检测方法》GB/T 1346-20115、《公路工程集料试验规程》JTJ E42-20056、《公路土工试验规程》JTJ E40-2007；7、施工图设计要求；二. 设计资料：1、设计要求水泥稳定碎石的7天无侧限（浸水）抗压强度设计值为3.5Mpa。
2、水泥采用强度等级为32.5，初凝时间不少于4h，终凝时间不少于6h；3、依据图纸设计要求碎石集料压碎值应不大于30%；4、水泥稳定碎石液限应小于28，塑性指数应小于9。
5、水泥稳定碎石基层用集料颗粒组成见表水泥稳定碎石颗粒组成范围三.设计步骤1、水泥：采用P.C32.5复合硅酸盐水泥，强度等级为32.5Mpa，经检验各项技术指标均满足有关规范和图纸设计的要求，2、集料：采用的碎石，规格为：20～30（mm）10～20(mm)、5～10（mm）、0-5（mm）根据筛分结果经计算合成级配满足设计要求，试算调整结果如表。
原材料筛分和集料级配计算结果表3、确定水泥剂量的掺配范围水泥稳定碎石基层设计要求无侧限抗压强度3.5Mpa，根据经验水泥剂量按4.0%、4.5%、5.0%、5.5%、6.0%、五种比例配制混合料。
4、确定最佳含水量和最大干密度对五种不同水泥剂量的混合料做标准击实试验，确定出不同水泥剂量混合料的最大干密度和最佳含水量；结果见表混合料标准击实试验结果表5、测定7d无侧限抗压强度5.1制作试件：水泥稳定碎石基层混合料强度试件的制备，按现行技术规范规定采用一个水泥剂量的水泥稳定碎石混合料按13个试件配制，工地压实度按98%控制，现将制备试件所需的基本参数叙述如下：配制一种水泥剂量一个试件所需要各种原材料数量成型一个试件按干混合料7000g配制，取混合料和水泥的含水量为0%，先计算水泥剂量为4.5%的各种材料用量：20-30mm碎石：7000/(1+0.045)*0.25=1674.6g10-20mm碎石：7000/(1+0.045)*0.24=1607.7g5-10mm碎石: 7000/(1+0.045)*0.25=1674.6g0-5mm石屑:7000/(1+0.045)*0.26=1741.6水泥：7000×4.5%=315g需要加水：7000×5.7%=399g5.2 制备一个试件需要混合料的数量：m=vρd k(1+w0)*0.98=2651×2.148×98%×(1+5.7%)=5898.5g5.3 用同样方法对水泥剂量为4.0%、5.0%、5.5%、6.0%的混合料制备参数进行计算；混合料试件制作计算汇总表5.4 测定饱水无侧限抗压强度，试件经6d标准养生1d浸水，按规定方法测得 7d饱水无侧限抗压强度；6、按《公路路面基层施工技术规范》JTJ034-2000要求，依据本配合比试验数据配制的水泥稳定混合料,进行了混合料延时成型试验；在延时三小时情况下强度和干密度损失后均满足设计要求。
水泥稳定碎石基层配合比设计说明
5.5%水泥稳定碎石基层配合比设计说明一、设计依据1、JTJ 034-2000 《公路路面基层施工技术规范》2、JTG E42-2005 《公路工程集料试验规程》3、JTG E30-2005 《公路工程水泥及水泥混凝土试验规程》4、JTG E51-2009 《公路工程无机结合料稳定材料试验规程》5、G209线永顺至花垣公路改建工程水泥稳定碎石基层设计图纸文件二、概述1、使用部位：水泥稳定碎石基层2、设计要求：水泥稳定碎石基层采用5.5%水泥稳定碎石，7d龄期无侧限抗压强度不小于3MPa，不应大于4MPa，水泥剂量为3%~5.5%；水泥应采用缓凝水泥，其初凝时间不得小于180min，终凝时间不得小于360min。
水泥的物理性能及化学成分应符合现行的国家标准。
3、碎石：最大粒径不大于31.5mm，集料压碎值不大于35%。
4、施工时混合料采用集中厂拌法，现场摊铺碾压一层成型后厚度为20cm，碾压时压实度不小于98%。
三、材料1、水泥：重庆秀山三磊水泥有限公司生产的PC32.5水泥经试验得知，该水泥各项性能均符合规范要求。
2、碎石：长乐岩场1#料19.0-31.5mm、 2#料4.75-19.0mm，经试验得知，该碎石各项技术指标均符合规范要求。
3、机制砂：3#料0-4.75mm，经试验得知，该机制砂各项技术指标均符合规范要求。
4、水：采用饮用水。
四、材料级配组成1、根据各种集料的筛分结果，通过计算掺配，确定配合比比例为1#料19.0-31.5mm：2#料4.75-19.0mm：3#料0-4.75mm= 35%：20%：45%。
五、按设计文件规定的水泥剂量 5.5%外掺，做击实试验，确定最大干密度与最佳含水量：最大干密度2.308g/cm3、最佳含水率3.9%。
六、确定7d无侧限抗压强度（1）制作试件：对无机结合料稳定粗粒土试件制备，按规定采用φ15cm*15cm的圆柱体大试件，试件制备个数为13个。
（2）5.5%水泥稳定碎石，设计压实度（重型击实标准）不小于98%控制，现将制件试验时所需的各种材料参数计算列出，如下：a、单个试件的标准质量：m0＝V×ρmax×（1+w）×r＝3.14×(15/2)2×15×2.308×(1+3.9%)×98%=6226gb、混合料质量m/0= m0×(1+δ)=6226×(1+0.01)=6288gc、每个试件的干料（包括干士和无机结合料）总质量：m1= m/0/（1+w）= 6395/（1+0.049）=6052gd、每个试件中的无机结合料质量：外掺法m2=m1×[α/（1+α）]= 6052×[5.5%/（1+5.5%）]=316ge、每个试件中的干土质量：m3=m1-m2=6052g-316g=5736gf、每个试件中的加水量：m w=(m2+m3)×w=(316+5736)×3.9%=236gg、验算：m/0= m2+m3+m w=316+5736+236=6288g(3)、配制一个试件所需各种材料质量：干集料质量=5736g，水泥按外掺法（1#料19.0-31.5mm掺配率为35%、2#料4.75-19.0mm掺配率为20%、3#料0-4.75mm 掺配率为45%）。
水泥稳定碎石级配。doc
水泥稳定碎石基层配合比设计说明书[hide=43]水泥稳定碎石基层配合比设计说明书一.设计依据：1．江苏省高速公路水泥稳定碎石基层施工指导意见(修定版)2．公路路面基层施工技术规范JTJ034—2000。
3．公路工程无机结合料稳定材料试验规程。
JTJ057—94。
4. 公路土工试验规程。
JTJ051—935．公路工程集料试验规程JTG E42—2005。
6．公路工程水泥及水泥混凝土试验规程JTG E30-2005。
7．公路路基路面物理测试规程JTJ059—95。
8．公路工程质量检测评定标准JTGF80/1—2004。
二.技术指标1.碎石水泥稳定碎石压碎值不大于28%，针片状含量宜小于15%，集料中小于0.6mm的颗粒必须做塑性指数试验，要求液限小于28%，塑性指数小于9。
2.水泥宜采用早强缓凝强度等级较低的水泥，水泥各龄期抗折、抗压强度、安定性、细度等应达到相应技术要求。
初凝时间3h以上，终凝时间不小于6h。
3天胶砂强度≥18MPa。
三.原材料1.碎石碎石：采用湖州长兴石灰岩1#料粒径9.5～31.5mm、石灰岩2#料粒径4.75～9.5mm；石灰岩3#料粒径2.36～4.75mm、石灰岩4#粒径0～2.36mm四种规格的集料。
2.水泥采用苏州南新水泥厂P.032.5早强缓凝型水泥。
四.混合料组成配合比设计1.级配：4.75mm、0.075mm的通过量应接近级配范围中值。
其通过量要求见表（一）表（一）级配通过下列筛孔（mm）的质量百分率（%）31.5 26.5 19.0 9.5 4.75 2.36 0.6 0.075范围100 90～100 72～89 47～67 29～49 17～35 8～220～7矿质混合料组成比例：1#料（%）2#料（%）3#料（%）4#料（%）30 32 16 22混合料级配范围：级配通过下列筛孔（mm）的质量百分率（%）31.5 26.5 19.0 9.5 4.75 2.36 0.6 0.075范围100 90～100 72～89 47～67 29～49 17～35 8～220～7中值100 95 80.5 57 39 26 15 3.5混合料100 96.7 82.2 56.5 32.9 20.3 12.8 4.4矿质混合料组成配合比设计见详见（图表一）2. 根据省高指指导意见按不同水泥剂量3.0%、3.5%、4.0%、4.5%、5.0%五种比例进行试验，用重型击实法确定各组混合料最佳含水量和最大干密度。
水泥稳定碎石方案
第一章工程概况二、主要材料1、水泥：要符合国家技术标准要求，普通硅酸盐水泥、矿渣硅酸盐水泥或火山灰硅酸盐水泥均可采用，早强、快硬及受潮变质的水泥不应使用。
水泥初凝时间应大于4h，终凝时间应在6h以上。
宜采用强度等级较高的水泥，如42.5级水泥，水泥稳定碎石的水泥剂量一般应控制在3%～5.5%。
2、水：饮用水均可使用。
3、碎石机动车道水泥稳定碎石集料级配碎尸压碎值应不大于30%，最大粒径不大于31.5mm。
见下表：非机动车道水泥稳定碎石集料级配碎石压碎值应不大于30%，最大粒径不大于31.5mm。
见下表：三、技术标准1、机动车道推荐配合比为水泥：碎石=4.5：100，采用骨架密实型，压实度≥97%，水泥稳定碎石7d龄期无侧限抗压强度≥3.5Mpa，设计弯沉值0.35mm。
①干燥、中湿路段机动车道：34cm厚骨架密实型水泥稳定碎石（4.5%）②岩石地基路段机动车道：20cm厚骨架密实型水泥稳定碎石（4.5%）2、非机动车道推荐配合比为水泥：碎石=3：100，采用悬浮密实型，压实度≥95%，水泥稳定碎石7d龄期无侧限抗压强度≥2.5Mpa，设计弯沉值0.45mm。
①干燥、中湿路段机动车道：20cm厚悬浮密实型水泥稳定碎石（3%）②岩石地基路段机动车道：20cm厚悬浮密实型水泥稳定碎石（3%）一、施工准备工作：（1）技术准备：我们组织全体人员学习水稳施工技术指导意见，进行岗位技术培训，建立健全了管理组织网络和质量保证体系。
为水稳碎石摊铺做好充分的准备。
采用经监理工程师见证送往检测中心批准合格的配合比、标准击实、7d无侧限、标准曲线、水泥凝结时间、集料筛分及各主材检测验证。
后场摊铺时必须有项目部技术人员及监理工程师在场，控制各使用材料及配比。
（2）机械准备：我们对所有施工机械进行全面的清洁、保养、调试、检查和维修。
并配齐了生产施工过程中部分机械的易损备件，保证各类机械运转处于良好状态。
（3）材料准备：摊铺前7天对水稳供应单位现场备料数量进行现场核实确认，原材料的采用需经项目部自检及监理组抽检合格后方可使用，把好材料的源头关。
水泥稳定碎石配合比设计
水泥稳定碎石配合比设计1.概述四川毛滩电站位于四川夹江县顺河乡境内的青衣江干流上，是千佛岩电站至青衣江汇口河段推荐的两级规划方案中的第一级。
采用河床式长尾水渠开发方式，工程开发任务为发电，兼顾灌溉、防洪、城镇工业、生活及景观用水。
左岸防洪堤道路沥青路面工程施工桩号为左防K2+101.7～K6+574.76，全长4473米，路面宽度为5～9.3米。
道路设计采用水泥稳定碎石基层厚20cm、面层采用沥青混凝土路面，厚度为10cm，分两层施工，用摊铺机摊铺，压路机碾压、成型。
2. 配合比设计依据：2.1《公路路面基层施工技术规范》JTJ034-2000；2.2《公路工程无机结合料稳定材料试验规程》JTJ057-94；2.3《水泥胶砂强度检验方法》GB/T17671-19992.4《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T1346-20012.5《公路工程集料试验规程》JTJ058-20002.6《公路土工试验规程》JTJ051-93；2.7《高速公路路面工程施工设计图》要求；3. 设计资料：3.1 左岸防洪堤顶道路是该电站物质运输通道和库区景观道路。
基层水泥稳定碎石厚为20cm，7天无侧限（浸水）抗压强度要求值为3.0Mpa（A级交通道）。
3.2 水泥要求强度等级为32.5Mpa（初凝时间要求3h以上，终凝时间要求6h以0.5mm；碎石集料中小于30%上）普通硅酸盐水泥为宜；碎石集料压碎值小于颗粒材料的液限小于28%，塑性指数小于9；碎石集料级配应符合《公路路面基层施工技术规范》JTJ034-2000要求；如表1适宜用水泥稳定颗粒组成范围 1表塑性指数通过下列方孔筛（mm）的质量百分率液限结构层（%1926.531.59.54.752.360.6 0.075 ）<9100层90-100 72-89 47-67 <2829-49 8-2217-350-7基注：集料中0.5mm以下细粒土有塑性指数时，小于0.075mm颗粒含量不应超过5%；细粒土无塑性指数时，小于0.075mm的颗粒含量不应超过7%。
