pwm舵机控制原理
pwm控制舵机程序
pwm控制舵机程序章节一：引言在机器人工程和自动化领域中，舵机是常用的控制组件之一。
它具有小型化、高功率密度、高稳定性和高精度控制等优点，被广泛应用于机械手臂、无人机、汽车模型等领域。
PWM（脉宽调制）技术是一种常用的舵机控制方法，通过调整PWM信号的占空比来控制舵机的位置和角度。
本论文将介绍PWM控制舵机的原理和实现方法，以及相关的电路设计和程序编写。
本文的目的是帮助读者理解PWM控制舵机的基本原理和实现过程，并为舵机控制系统的设计和开发提供参考。
章节二：PWM控制舵机原理2.1 脉宽调制技术脉宽调制技术是一种将模拟信号转换为数字信号的方法。
它通过改变数字信号中的脉冲宽度来模拟模拟信号的幅度变化。
在PWM控制舵机中，通常使用的是固定频率的PWM信号。
通常，脉宽调制技术通过改变脉冲的占空比（High电平的时间与周期的比值）来实现不同的输出。
2.2 舵机工作原理舵机是一种基于PWM信号控制的电机。
它通过接收PWM信号来控制转轴的角度。
舵机通常由电机、伺服控制电路和位置反馈元件组成。
伺服控制电路将接收到的PWM信号与位置反馈进行比较，并控制电机的转动来实现所需的舵机位置和角度。
章节三：PWM控制舵机的电路设计3.1 舵机电路原理图本文设计的舵机电路采用基于微控制器的PWM信号发生器和舵机驱动器。
PWM信号发生器负责产生固定频率的PWM信号，而舵机驱动器负责将PWM信号转换为电机驱动信号以控制舵机的转动。
电路的主要部分是使用可编程微控制器作为信号发生器和驱动器的核心组件。
3.2 电路参数设计本文设计的电路需要满足舵机的工作电压、驱动电流和PWM信号的频率要求。
根据所选用的舵机型号和规格，确定电路中的关键参数，包括驱动电压、最大输出电流、PWM信号频率等。
章节四：PWM控制舵机程序编写4.1 硬件初始化在编写PWM控制舵机程序之前，首先需要进行硬件初始化，包括设置PWM信号发生器和驱动器的引脚和参数，以及舵机电路的供电。

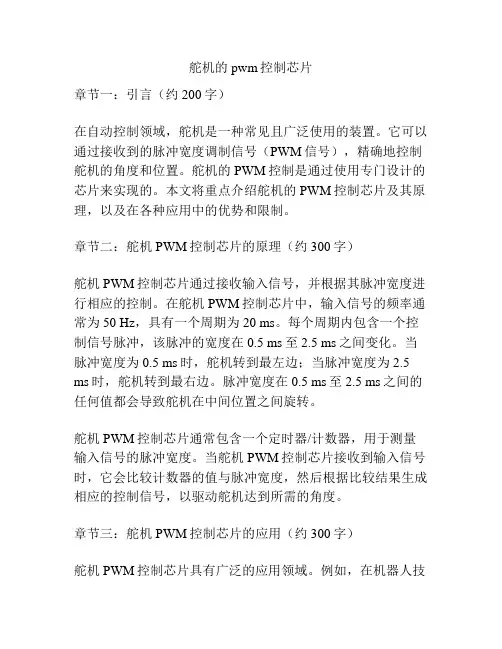

舵机的pwm控制芯片
舵机的pwm控制芯片章节一：引言（约200字）在自动控制领域，舵机是一种常见且广泛使用的装置。
它可以通过接收到的脉冲宽度调制信号（PWM信号），精确地控制舵机的角度和位置。
舵机的PWM控制是通过使用专门设计的芯片来实现的。
本文将重点介绍舵机的PWM控制芯片及其原理，以及在各种应用中的优势和限制。
章节二：舵机PWM控制芯片的原理（约300字）舵机PWM控制芯片通过接收输入信号，并根据其脉冲宽度进行相应的控制。
在舵机PWM控制芯片中，输入信号的频率通常为50 Hz，具有一个周期为20 ms。
每个周期内包含一个控制信号脉冲，该脉冲的宽度在0.5 ms至2.5 ms之间变化。
当脉冲宽度为0.5 ms时，舵机转到最左边；当脉冲宽度为2.5 ms时，舵机转到最右边。
脉冲宽度在0.5 ms至2.5 ms之间的任何值都会导致舵机在中间位置之间旋转。
舵机PWM控制芯片通常包含一个定时器/计数器，用于测量输入信号的脉冲宽度。
当舵机PWM控制芯片接收到输入信号时，它会比较计数器的值与脉冲宽度，然后根据比较结果生成相应的控制信号，以驱动舵机达到所需的角度。
章节三：舵机PWM控制芯片的应用（约300字）舵机PWM控制芯片具有广泛的应用领域。
例如，在机器人技术中，舵机能够精确地控制机器人的关节位置，使其能够执行复杂的动作。
此外，舵机还常用于航空模型、遥控车辆、摄像机云台等应用中，以实现精确的角度控制。
使用舵机PWM控制芯片的优势在于其精确度和可靠性。
这些芯片通常具有高精度的定时器和计数器，能够准确地测量脉冲宽度，并根据测量结果生成相应的控制信号。
此外，舵机PWM控制芯片还具有较高的稳定性和抗干扰能力，可以在复杂的环境中正常工作。
然而，舵机PWM控制芯片也存在一些限制。
例如，由于舵机PWM控制芯片只能控制舵机的位置，无法提供反馈信息，因此在需要精确位置控制的应用中可能不够理想。
此外，舵机PWM控制芯片的成本相对较高，因此在低成本应用中可能会面临竞争不利。
舵机原理及控制
舵机原理及控制舵机原理及控制第一章：引言舵机是一种用来控制机械设备运动的装置，广泛应用于航空、汽车、机器人等各个领域。
本章将介绍舵机的基本概念和其在实际应用中的重要性。
第二章：舵机工作原理2.1 舵机概述舵机是一种能够转动到特定角度的电机，其内部结构包括电机、减速机构和反馈控制系统。
舵机通过接收控制信号来控制转动角度，然后通过反馈控制系统使得舵机转动到目标位置。
2.2 舵机工作原理舵机的电机通过控制信号接收到电源，电机产生转动力矩，并通过减速机构将高速低扭的电机输出转化为低速高扭的输出。
同时，反馈控制系统监测舵机位置，并与目标位置进行比较，若有差异，则调整电机输出力矩，直到舵机转动到目标位置。
第三章：舵机控制方法3.1 PWM控制PWM（脉冲宽度调制）是一种常用的舵机控制方法。
通过调整脉冲信号的占空比，控制舵机转动的角度。
一般而言，脉冲信号周期为20ms，脉宽在0.5ms至2.5ms之间，其中1.5ms表示中立位置。
通过改变脉宽，可以将舵机转动到不同的角度。
3.2 PID控制PID（比例-积分-微分）是一种反馈控制方法，可用于舵机控制中的位置闭环控制。
PID控制通过比较目标位置与实际位置之间的差异，计算出控制器的输出值。
比例项决定控制器的输出与误差之间的线性关系，积分项和微分项则用于消除稳态误差和防止控制器过冲。
第四章：舵机在实际应用中的案例分析4.1 航空领域舵机广泛应用于飞机和其他飞行器的操纵系统中。
通过控制舵面的运动，可以实现飞行器的方向调整和姿态稳定。
4.2 汽车领域在汽车行业中，舵机被应用于转向系统中。
通过控制舵机转动到不同角度，实现车辆的方向转向。
4.3 机器人领域舵机是机器人运动的重要部件。
通过控制舵机的转动，可以使机器人的各个关节运动，实现复杂的动作。
在以上几个实际应用的案例中，舵机的原理和控制方法起到了至关重要的作用，使得舵机在现代技术中具有广泛的应用前景。
综上所述，舵机是一种用来控制机械设备运动的装置，其工作原理包括电机、减速机构和反馈控制系统。
pwm舵机控制
pwm舵机控制第一章：引言随着自动化技术的不断发展，舵机成为机器人、无人机、智能家居等领域中重要的执行器之一。
舵机控制的准确性和稳定性对于这些应用来说至关重要。
PWM（脉宽调制）技术已被广泛应用于舵机控制中，它通过控制舵机电源的脉冲宽度来实现舵机的位置控制。
本论文将重点研究PWM舵机控制方法，并进行相关性能分析和实验验证。
第二章：PWM舵机控制原理2.1 PWM技术概述脉宽调制技术是一种通过改变控制信号的脉冲宽度来控制设备的平均功率输出的方法。
在舵机控制中，PWM技术被用于控制电源脉冲信号的宽度，进而控制舵机的角度或位置。
通常，PWM信号的高电平代表一个角度，而低电平则代表另一个角度。
2.2 PWM舵机控制原理PWM舵机控制分为两个阶段：位置检测和角度控制。
在位置检测阶段，舵机读取输入信号的脉宽，通过内部电路将其转化为相应的角度。
而在角度控制阶段，PWM信号控制舵机的转动。
具体来说，当PWM信号的脉冲宽度大于一个阈值时，舵机向一个方向转动；当脉冲宽度小于该阈值时，舵机向另一个方向转动。
第三章：PWM舵机控制方法3.1 基于PID控制算法的PWM舵机控制PID控制算法是一种常用的控制算法，可以根据目标值与实际值的误差来调整控制信号，进而实现对舵机位置的控制。
在PWM舵机控制中，可以使用PID控制算法来计算控制信号的脉冲宽度，使舵机保持在目标角度附近。
3.2 基于反馈机制的PWM舵机控制在PWM舵机控制中，可以通过添加反馈机制来提高舵机的姿态控制精度。
反馈机制可以通过使用角度传感器或加速度传感器等设备来获取舵机的实际位置信息，并将其与目标位置进行比较。
通过不断调整控制信号的脉冲宽度，可以使舵机快速准确地达到目标姿态。
第四章：实验与结果分析本章将进行一系列实验来验证PWM舵机控制方法的性能。
实验中将计算不同PWM信号脉冲宽度对舵机位置和角度的影响，并进行比较分析。
通过实验结果的对比和分析，可以评估不同的舵机控制方法的优缺点，为实际应用提供指导。
舵机的工作原理
舵机的工作原理介绍舵机是一种常见的电动机械驱动装置，广泛应用于遥控模型、机器人、无人机等领域。
舵机的工作原理是通过电路控制电机的转动，并通过一系列机械装置将旋转的运动转化为线性的运动，产生所需的输出力矩。
工作原理舵机的核心是一个直流电机，通常为有刷直流电机。
舵机内部由电机、减速装置和位置反馈装置组成。
其工作原理可以简单分为以下几个步骤：1. 控制信号输入控制信号是通过舵机的控制线输入的，控制线通常使用PWM信号控制。
PWM信号的频率通常为50Hz，控制脉宽的占空比决定了舵机的角度位置。
2. 位置反馈舵机内置一个位置反馈装置，用于检测舵机当前的角度位置。
位置反馈装置通常是一个旋转可变电阻或光电编码器。
3. 控制电路接收到控制信号后，控制电路会根据信号的脉宽来决定控制电机的方向和速度。
控制电路一般由芯片和一些电子元件组成，可以实现对电机的精确控制。
4. 电机驱动控制电路将控制信号转化为适合电机驱动的信号，通过驱动电路将电流传递给电机。
电机驱动通常采用H桥电路，可以实现电机的正反转。
5. 转动和输出力矩电机根据接收到的驱动信号进行转动，通过减速装置将电机的高速旋转转化为舵机输出杆的线性运动。
舵机输出杆的运动产生了力矩，可以控制外部装置的运动。
舵机的应用舵机因其精准的控制能力和可靠的性能，在许多领域得到了广泛应用。
1. 遥控模型舵机常用于遥控模型的控制，例如飞机的方向舵、升降舵，汽车的转向舵等。
舵机可以根据遥控信号实现模型的各种运动，提升遥控模型的趣味性和可玩性。
2. 机器人舵机在机器人领域中也有重要应用，可以控制机器人的肢体运动。
通过配合多个舵机的工作，可以实现机器人的各种复杂动作，如行走、抓取等。
3. 无人机在无人机领域，舵机被广泛用于控制无人机的旋翼和舵面。
舵机可以实现无人机的姿态调整，使其保持平衡和稳定飞行。
舵机的选择和使用注意事项选择合适的舵机对于系统的性能至关重要。
在选择舵机时，需要考虑以下几个因素：1. 动力需求舵机的工作电压和电流要符合系统的需求。
舵机控制pwm
舵机控制pwm第一章：引言（200字左右）舵机是一种常见的电子设备，它被广泛应用于工业自动化、机器人技术、航空航天等领域。
舵机的核心是PWM（脉宽调制）信号控制技术，通过调节PWM信号的占空比来控制舵机的角度位置。
本论文将重点介绍舵机控制中的PWM信号生成原理和控制算法，并深入分析其应用领域和优势。
第二章：PWM信号生成原理（300字左右）PWM信号是指固定频率和变化占空比的方波信号，它的占空比决定了舵机的角度位置。
PWM信号的生成基于定时器的工作原理，通过不断计数和比较产生特定占空比的脉冲信号。
定时器的计数周期固定，根据所设定的比较值来确定高电平的持续时间，从而控制舵机的旋转角度。
Pulse Width Modulation技术的优势在于能够精确控制舵机位置，并具有速度快、响应高、功耗低等特点。
第三章：舵机控制算法（300字左右）舵机控制算法主要分为位置控制和速度控制两种。
位置控制通过设定目标位置和当前位置的误差，利用PID（比例、积分、微分）控制算法来调节PWM信号的占空比，使舵机迅速达到目标位置并保持稳定。
速度控制则通过设定目标速度和当前速度之间的误差，根据系统的动态特性利用传统PID或者自适应控制算法来调节PWM信号的占空比，实现舵机的平滑运动。
这些控制算法需要根据具体应用需求进行优化和调整，以达到最佳控制效果。
第四章：舵机控制应用与未来发展方向（200字左右）舵机控制技术广泛应用于机器人、工业自动化、航空航天等领域。
在机器人领域，舵机可用于机器人臂、腿部关节的控制，实现多自由度的运动。
在工业自动化应用中，舵机可用于控制机械臂的旋转和伸缩操作。
航空航天领域也常用舵机来控制飞行器的舵和尾翼等部件。
未来，随着自动化技术的不断发展，舵机控制将更加智能化和精确化，并可能融合更多新的技术，如人工智能、机器学习等，进一步拓展舵机在各个领域的应用范围。
第四章：舵机控制应用与未来发展方向（续）（1000字左右）4.1 机器人应用舵机在机器人领域有着广泛的应用，机器人的各个关节可以通过舵机控制实现灵活的运动。
舵机的工作原理
舵机的工作原理舵机是一种常用于控制机械运动的电子设备，广泛应用于机器人、航模、无人机等领域。
它能够根据输入的控制信号，精确地控制输出轴的位置，实现精确的运动控制。
本文将详细介绍舵机的工作原理。
一、舵机的组成结构舵机主要由电机、减速器、位置反馈装置和控制电路组成。
1. 电机：舵机采用直流电机作为驱动源，能够提供足够的转矩来驱动输出轴的运动。
2. 减速器：舵机的减速器用于减小电机输出的转速，同时增加输出轴的扭矩，以提供更精确的控制。
3. 位置反馈装置：舵机内部装有位置反馈装置，通常是一种称为“电位器”的装置。
它通过检测输出轴的位置，将实际位置信息反馈给控制电路。
4. 控制电路：舵机的控制电路接收外部的控制信号，根据信号的脉宽来确定输出轴的位置。
控制电路通过比较输入信号与反馈信号的差异，控制电机的转动，使输出轴达到预定的位置。
二、舵机的工作原理基于PWM（脉宽调制）信号的控制。
PWM信号是一种周期性的方波信号，其脉冲宽度可以调整。
舵机通过接收PWM信号来确定输出轴的位置。
当PWM信号的脉冲宽度为最小值时，舵机的输出轴会转到一个极限位置，通常是最左侧。
当脉冲宽度逐渐增大时，输出轴会逐渐向右转动，直到达到最大脉冲宽度时，输出轴会转到另一个极限位置，通常是最右侧。
舵机的控制电路会根据输入的PWM信号脉冲宽度来控制输出轴的位置。
当输入信号的脉冲宽度与输出轴的实际位置相同时，控制电路会停止电机的转动，保持输出轴的位置稳定。
三、舵机的工作模式舵机通常有三种工作模式：位置控制模式、速度控制模式和扭矩控制模式。
1. 位置控制模式：在位置控制模式下，舵机会根据输入信号的脉冲宽度来确定输出轴的位置。
较小的脉冲宽度会使输出轴转到最左侧，较大的脉冲宽度会使输出轴转到最右侧。
2. 速度控制模式：在速度控制模式下，舵机会根据输入信号的脉冲频率来确定输出轴的转速。
较高的脉冲频率会使输出轴转动得更快，较低的脉冲频率会使输出轴转动得更慢。
舵机的工作原理
舵机的工作原理舵机是一种常见的电机控制装置，广泛应用于机器人、无人机、航模等领域。
它的主要功能是控制机械装置的角度或位置，使其按照预定的路径运动。
本文将详细介绍舵机的工作原理，包括舵机的构造、工作原理、控制信号以及常见问题解决方法。
一、舵机的构造舵机主要由电机、减速器、位置反馈装置和控制电路组成。
1. 电机：舵机采用直流电机或无刷电机作为驱动力源。
直流电机通常由电刷和电枢组成，通过电流和磁场相互作用产生转矩。
无刷电机则通过电子控制器控制电流和磁场来产生转矩。
2. 减速器：舵机的电机输出轴通过减速器与舵机的输出轴相连，减速器主要用于降低电机的转速并增加输出的扭矩。
常见的减速器类型有齿轮减速器和行星减速器。
3. 位置反馈装置：舵机的位置反馈装置用于测量舵机输出轴的角度或位置，并将其反馈给控制电路。
常见的位置反馈装置有旋转电位器、霍尔传感器和光电编码器等。
4. 控制电路：舵机的控制电路根据输入的控制信号，通过控制电机的电流和方向来控制舵机输出轴的角度或位置。
控制电路通常由微控制器或专用的舵机控制芯片组成。
二、舵机的工作原理舵机的工作原理可以简单分为两个阶段：位置检测和位置控制。
1. 位置检测：舵机的位置检测是通过位置反馈装置实现的。
当舵机接收到控制信号后，控制电路会将电流传递给电机，驱动电机旋转。
同时，位置反馈装置会不断监测输出轴的角度或位置，并将其反馈给控制电路。
2. 位置控制：控制电路根据位置反馈装置的反馈信号，与输入的控制信号进行比较，计算出误差值。
然后，控制电路会根据误差值调整电机的电流和方向，使输出轴逐渐接近目标位置。
当输出轴达到目标位置时，控制电路会停止调整电流，舵机保持在目标位置。
三、舵机的控制信号舵机的控制信号通常是一个脉冲宽度调制（PWM）信号。
PWM信号的周期一般为20毫秒，其中高电平的脉冲宽度决定了舵机的角度或位置。
舵机的控制信号一般具有以下特点：1. 脉冲周期：舵机的控制信号周期一般为20毫秒，即每个脉冲的时间间隔为20毫秒。
PWM波控制舵机原理
舵机的控制信号是 PWM 信号，利用占空比的变化，改变舵机的位置。
有个很有趣的技术话题可以稍微提一下，就是 BA6688 是有 EMF 控制的，主要用途是控制在高速时候电机最大转速。
原理是这样的:收到 1 个脉冲以后，BA6688 内部也产生 1 个以 5K 电位器实际电压为基准的脉冲，2 个脉冲比较以后展宽，输出给驱动使用。
当输出足够时候，马达就开始加速，马达就能产生 EMF，这个和转速成正比的。
因为取的是中心电压，所以正常不能检测到的，但是运行以后就电平发生倾斜，就能检测出来。
超过 EMF判断电压时候就减小展宽，甚至关闭，让马达减速或者停车。
这样的好处是可以避免过冲现象(就是到了定位点还继续走,然后回头,再靠近)。
一些国产便宜舵机用的便宜的芯片，就没有 EMF 控制，马达、齿轮的机械惯性就容易发生过冲现象，产生抖舵电源线和地线用于提供舵机内部的直流电机和控制线路所需的能源．电压通常介于 4～6V，一般取 5V。
注意，给舵机供电电源应能提供足够的功率。
控制线的输入是一个宽度可调的周期性方波脉冲信号，方波脉冲信号的周期为 20 ms(即频率为 50 Hz)。
当方波的脉冲宽度改变时，舵机转轴的角度发生改变，角度变化与脉冲宽度的变化成正比。
某型舵机的输出轴转角与输入信号的脉冲宽度之间的关系可用图 3 来表示。
标准的微型伺服马达有三条控制线，分别为：电源、地及控制。
电源线与地线用于提供内部的直流马达及控制线路所需的能源，电压通常介于 4V-6V 之间，该电源应尽可能与处理系统的电源隔离(因为伺服马达会产生噪音)。
甚至小伺服马达在重负载时也会拉低放大器的电压，所以整个系统的电源供应的比例必须合理。
控制线输入一个周期性的正向脉冲信号，这个周期性脉冲信号的高电平时间通常在 1ms-2ms 之间。
而低电平时间应在 5ms 到 20ms 间，并不很严格。
下表表示出一个典型的 20ms 周期性脉冲的正脉冲宽度与微型伺服马达的输出臂位置的关系：舵机工作原理1、概述舵机最早出现在航模运动中。
舵机pwm控制原理
舵机PWM控制原理
PWM（Pulse Width Modulation）控制是一种通过控制脉冲宽度来控制输出信号的技术。
对于舵机而言，PWM控制可以通过控制舵机的电流来控制舵机的位置和速度。
舵机的PWM控制原理如下：
1. 舵机接收PWM信号，其中高电平表示舵机需要保持静止，低电平表示舵机需要转动。
2. 舵机根据接收到的PWM信号，通过内部电路将低电平信号转换为舵机转动的电流，而高电平信号则被忽略。
3. 舵机根据接收到的PWM信号的周期和占空比来计算舵机的转动角度和速度。
4. 舵机通过内部的位置反馈系统来检测舵机的位置和速度，并根据反馈信号来调整舵机的转动角度和速度。
舵机的PWM控制可以通过调整PWM信号的占空比来控制舵机的转动角度和速度。
占空比越大，舵机转动的角度和速度就越大；占空比越小，舵机转动的角度和速度就越小。
通过调整PWM信号的占空比，可以实现对舵机的精确控制。
基于C51的多路舵机PWM控制原理(有程序)
一、 基本原理介绍演示机构采用的是舵机，每个需要一路PWM 波和两路电源输入。
电源输入标准为5V 1-8A ，采用带输入和输出保护的50w 开关电源供电；PWM 波为50Hz ，正脉冲时间为0.5-2.5ms ，对应-90°至90°（实际使用中为了保护机械，为0.7-2.3ms ，舵机旋转范围为-70°至70°）。
由于系统对于输出的频率有5Hz 的限制，因此使用软件延迟来实现最多八路的的PWM 波输出。
PWM 波由MCU 通过软件延时产生，算法概述如下（流程图见附件）：1. A 路输出2.5ms 脉冲（输出正脉冲，不足时间由低电平 补至2.5ms ），此时其他五路无输出，相当于输出2.5ms 低电平； 2. B 路输出2.5ms 脉冲（同A 路，不足时间由低电平补齐），此时包括A 路的其他五路无输出，相当于输出2.5ms 低电平；3. 同理，输出C,D,E,F 路4. 此时，1-3步总时间为2.5*6=15ms ，其中每路由一个小于2.5ms 的正脉冲和低电平时间组成。
由于输出周期为20ms ，故应再输出20ms-15ms=5ms 低电平时间，使得各路频率为50Hz 。
重复1-3步，得到输出波形如下图：（仅以4路为例，使用Proteus 仿真示波器，图2.2.2）可以看到，此时各路输出均为50Hz ，正脉冲时间为0.5-2.5ms图 2.2.1 舵机及其控制原理图2.2.2 Proteus仿真此算法在50Hz（20ms）频率的限制下，最多可输出8路PWM波形（8*2.5ms=20ms）二、实际程序程序如下：#include <stdio.h>#include <REG52.h>#define uchar unsigned char#define uint unsigned intsbit Out1=P2^0;sbit Out2=P2^1;sbit Out3=P2^2;sbit Out4=P2^3;sbit Out5=P2^4;void PWM(uint a, uint b,uint c, uint d,uint e) {uchar A,B,C,D,E;uint M=984;A=250-a;B=250-b;C=250-c;D=250-d;E=250-e;do { Out1 = 1; } while(a--);do { Out1 = 0; } while(A--);do { Out2 = 1; } while(b--);do { Out2 = 0; } while(B--);do { Out3 = 1; } while(c--);do { Out3 = 0; } while(C--);do { Out4 = 1; } while(d--);do { Out4 = 0; } while(D--);do { Out5 = 1; } while(e--);do { Out5 = 0; } while(E--);do{ }while(M--);}main()uchar a,b,c,d,e;uint m;a=170;b=149;c=d=e=149;SCON = 0x50; //REN=1允许串行接受状态，串口工作模式1 TMOD = 0x20; //定时器工作方式2PCON = 0x80;//TH1 = 0xFD; //baud*2 /* reload value 19200、数据位8、停止位1。
舵机控制电路
舵机控制电路舵机控制电路引言：随着科技的进步和发展，舵机在自动化控制领域的应用越来越广泛。
舵机是一种能够控制角度的驱动器，常用于模型飞机、机器人和其他自动化设备中。
为了实现对舵机的精确控制，舵机控制电路的设计变得至关重要。
本文将介绍舵机控制电路的基本原理和设计方法。
第一章舵机的工作原理舵机是一种电力执行器，其工作原理基于电机和位置反馈装置的组合。
电机通过旋转传动装置使输出轴产生运动。
位置反馈装置检测输出轴的实际位置，并将其与期望位置进行比较，从而控制电机的转动。
舵机的控制信号通常是一个PWM信号，它的脉冲宽度决定了输出轴的位置。
第二章舵机控制电路的设计要点舵机控制电路的设计需要考虑多个因素。
首先，需要确定舵机的工作电压范围，以选择合适的电源。
其次，需要选择合适的控制信号源，通常使用微控制器或单片机来生成PWM信号。
在生成PWM信号时，需要考虑脉冲宽度与输出轴位置之间的关系，并设置适当的频率。
此外，为了确保舵机的稳定性和精确控制，还需要添加滤波电路和校准电路。
第三章舵机控制电路的设计案例设计一个舵机控制电路的实际案例将有助于进一步理解舵机控制电路的设计过程。
假设我们需要控制一个舵机的角度范围在0到180度之间，工作电压范围为5V至7.4V。
我们选择一个基于Arduino的微控制器来生成PWM信号。
通过编程，可以设置PWM信号的脉冲宽度与所需角度之间的映射关系。
为了提高控制的精确度，我们还可以根据实际情况对舵机进行校准。
第四章舵机控制电路的应用前景舵机控制电路在模型飞机、机器人和其他自动化设备中的应用前景广泛。
随着技术的不断进步，舵机控制电路的设计将变得更加先进和复杂。
在未来，可以预见舵机控制电路将结合传感器技术和人工智能算法，实现更高级别的自动化控制。
结论舵机控制电路是实现对舵机精确控制的重要组成部分。
通过设计合理的控制电路，可以实现对舵机在指定角度范围内的精确控制。
未来，舵机控制电路将在自动化控制领域发挥越来越重要的作用。
利用PWM信号控制舵机
在机器人机电控制系统中，舵机控制效果是性能的重要影响因素。
舵机可以在微机电系统和航模中作为基本的输出执行机构，其简单的控制和输出使得单片机系统非常容易与之接口。
舵机是一种位置伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。
其工作原理是：控制信号由接收机的通道进入信号调制芯片，获得直流偏置电压。
它内部有一个基准电路，产生周期为20ms，宽度为1.5ms的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。
最后，电压差的正负输出到电机驱动芯片决定电机的正反转。
当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。
舵机的控制信号是PWM信号，利用占空比的变化改变舵机的位置。
一般舵机的控制要求如图1所示。
单片机实现舵机转角控制可以使用FPGA、模拟电路、单片机来产生舵机的控制信号，但FPGA成本高且电路复杂。
对于脉宽调制信号的脉宽变换，常用的一种方法是采用调制信号获取有源滤波后的直流电压，但是需要50Hz(周期是20ms)的信号，这对运放器件的选择有较高要求，从电路体积和功耗考虑也不易采用。
5mV以上的控制电压的变化就会引起舵机的抖动，对于机载的测控系统而言，电源和其他器件的信号噪声都远大于5mV，所以滤波电路的精度难以达到舵机的控制精度要求。
也可以用单片机作为舵机的控制单元，使PWM信号的脉冲宽度实现微秒级的变化，从而提高舵机的转角精度。
单片机完成控制算法，再将计算结果转化为PWM信号输出到舵机，由于单片机系统是一个数字系统，其控制信号的变化完全依靠硬件计数，所以受外界干扰较小，整个系统工作可靠。
单片机系统实现对舵机输出转角的控制，必须首先完成两个任务：首先是产生基本的PWM周期信号，本设计是产生20ms的周期信号；其次是脉宽的调整，即单片机模拟PWM信号的输出，并且调整占空比。
当系统中只需要实现一个舵机的控制，采用的控制方式是改变单片机的一个定时器中断的初值，将20ms分为两次中断执行，一次短定时中断和一次长定时中断。
舵机的使用方法代码
舵机的使用方法代码舵机是机器人、无人机等电子设备中常用的执行器，它能精确控制角度，实现设备的灵活转向。
本文将详细介绍如何编写舵机的使用方法代码，帮助您更好地控制舵机，实现各种功能。
一、舵机的基本原理舵机的工作原理是基于PWM（脉冲宽度调制）信号，通过改变信号的占空比来控制舵机的转动角度。
一般来说，舵机的控制信号周期为20ms，其中高电平的持续时间（即占空比）决定了舵机的转动角度。
二、硬件连接1.将舵机的棕色线（地线）连接到开发板的GND引脚；2.将舵机的红色线（电源线）连接到开发板的5V或3.3V引脚；3.将舵机的黄色线（信号线）连接到开发板的一个PWM输出引脚。
三、编写代码以下是一个简单的舵机控制代码示例，使用Arduino开发板进行控制。
```cpp#include <Servo.h>Servo myServo; // 创建Servo对象void setup() {myServo.attach(9); // 将舵机连接到开发板的PWM引脚9}void loop() {// 舵机转到90度位置myServo.write(90);delay(1000);// 舵机转到180度位置myServo.write(180);delay(1000);// 舵机转到0度位置myServo.write(0);delay(1000);}```四、代码解释1.引入Servo库：使用Arduino的Servo库可以方便地控制舵机。
2.创建Servo对象：创建一个Servo对象，用于控制舵机。
3.myServo.attach(9)：将舵机连接到开发板的PWM引脚9。
4.myServo.write(角度)：设置舵机转动到指定的角度。
五、注意事项1.在编写代码时，确保舵机的转动角度在0度到180度之间，超出这个范围可能导致舵机损坏。
2.如果需要控制多个舵机，可以为每个舵机创建一个Servo对象，并分别设置它们的PWM引脚。
舵机的工作原理
舵机的工作原理舵机是一种常用于控制机械运动的装置，它可以精确地控制角度位置和速度。
舵机通常由电机、减速器、位置反馈装置和控制电路组成。
本文将详细介绍舵机的工作原理。
一、舵机的组成部分1. 电机：舵机的电机通常采用直流电机或步进电机，用于产生动力。
2. 减速器：舵机的减速器用于减慢电机的转速，并提供更大的输出扭矩。
3. 位置反馈装置：舵机的位置反馈装置通常采用电位器或编码器，用于测量舵机的角度位置。
4. 控制电路：舵机的控制电路用于接收控制信号，并根据信号控制电机和减速器的运动。
二、舵机的工作原理舵机的工作原理可以简单概括为：控制信号进入控制电路，控制电路根据信号控制电机和减速器的运动，从而使舵机转动到指定的角度位置。
具体来说，当控制信号进入舵机的控制电路时，控制电路会将信号解码，并根据解码结果控制电机的转动方向和速度。
同时，控制电路会监测位置反馈装置的信号，以确保舵机转动到指定的角度位置。
舵机的控制信号通常采用脉冲宽度调制（PWM）信号。
PWM信号的周期通常为20毫秒，脉冲宽度则决定了舵机的角度位置。
一般来说，脉冲宽度为1毫秒时，舵机会转到最小角度位置；脉冲宽度为1.5毫秒时，舵机会转到中间角度位置；脉冲宽度为2毫秒时，舵机会转到最大角度位置。
当脉冲宽度超过这个范围时，舵机会保持在最大或最小角度位置。
在舵机的控制电路中，还会有一些保护机制，例如过载保护和过热保护。
当舵机受到过大的负载或温度过高时，控制电路会自动停止电机的运动，以保护舵机的安全运行。
三、舵机的应用领域舵机广泛应用于各种需要精确控制角度位置和速度的场景，例如机器人、航模、智能家居等。
在机器人领域，舵机通常用于控制机器人的关节运动，实现机器人的各种动作。
在航模领域，舵机用于控制飞机、船只等模型的舵面运动，实现模型的转向和平衡。
在智能家居领域，舵机可以用于控制窗帘、门锁等设备的开关和位置调整。
总结：舵机是一种用于控制机械运动的装置，它由电机、减速器、位置反馈装置和控制电路组成。
360度舵机控制角度的pwm值
360度舵机控制角度的pwm值摘要：I.背景介绍- 舵机的概念与作用- 舵机控制角度的原理II.360度舵机与普通舵机的区别- 360度舵机的定义- 360度舵机与普通舵机的区别III.360度舵机控制角度的PWM值- PWM值的含义与计算- 360度舵机控制角度的PWM值设定方法IV.实际应用案例- 360度舵机在机器人领域的应用- 360度舵机在智能家居领域的应用V.总结- 360度舵机控制角度的PWM值的重要性- 对未来技术的展望正文：I.背景介绍舵机是一种常用于遥控模型、机器人和智能家居等领域的精密控制执行器。
舵机通过接收来自控制器的信号，来控制其旋转角度和速度。
在舵机应用中，控制角度的原理主要是通过改变PWM（脉冲宽度调制）值来实现。
II.360度舵机与普通舵机的区别360度舵机，顾名思义，是一种可以实现360度旋转的舵机。
与普通舵机相比，360度舵机具有更广泛的应用场景，如全景摄像头、无人机、机器人和智能家居等。
这主要是因为360度舵机可以实现连续的旋转，而普通舵机只能实现固定的旋转角度。
III.360度舵机控制角度的PWM值PWM（脉冲宽度调制）是一种用于控制电机、舵机等设备的技术。
通过改变脉冲的宽度，可以控制设备的速度和旋转角度。
对于360度舵机而言，控制角度的PWM值设定方法如下：1.计算PWM值：根据舵机的旋转角度和分辨率，计算出所需的PWM 值。
公式为：PWM值= （角度/ 总角度）× 255。
其中，总角度为舵机的最大旋转角度，通常为360度。
2.设定PWM值：将计算得到的PWM值通过控制器发送给360度舵机，从而实现对舵机的旋转角度控制。
IV.实际应用案例1.360度舵机在机器人领域的应用：在机器人领域，360度舵机常用于制作具有灵活转向和移动能力的机器人。
通过控制360度舵机的PWM值，可以实现机器人的精确转向和定位。
2.360度舵机在智能家居领域的应用：在智能家居领域，360度舵机可以用于制作智能窗帘、智能门锁等设备。
舵机原理
一、舵机的原理标准的舵机有3条导线，分别是：电源线、地线、控制线，如图2所示。
以日本FUTABA-S3003型舵机为例，图1是FUFABA-S3003型舵机的内部电路。
3003舵机的工作原理是：PWM信号由接收通道进入信号解调电路BA6688的12脚进行解调，获得一个直流偏置电压。
该直流偏置电压与电位器的电压比较，获得电压差由BA6688的3脚输出。
该输出送入电机驱动集成电路BAL6686，以驱动电机正反转。
当电机转动时，通过级联减速齿轮带动电位器Rw1旋转，直到电压差为O，电机停止转动。
舵机的控制信号是PWM信号，利用占空比的变化，改变舵机的位置。
有个很有趣的技术话题可以稍微提一下，就是BA6688是有EMF控制的，主要用途是控制在高速时候电机最大转速。
原理是这样的:收到1个脉冲以后，BA6688内部也产生1个以5K电位器实际电压为基准的脉冲，2个脉冲比较以后展宽，输出给驱动使用。
当输出足够时候，马达就开始加速，马达就能产生EMF，这个和转速成正比的。
因为取的是中心电压，所以正常不能检测到的，但是运行以后就电平发生倾斜，就能检测出来。
超过EMF 判断电压时候就减小展宽，甚至关闭，让马达减速或者停车。
这样的好处是可以避免过冲现象(就是到了定位点还继续走,然后回头,再靠近)一些国产便宜舵机用的便宜的芯片，就没有EMF控制，马达、齿轮的机械惯性就容易发生过冲现象，产生抖舵电源线和地线用于提供舵机内部的直流电机和控制线路所需的能源．电压通常介于4～6V，一般取5V。
注意，给舵机供电电源应能提供足够的功率。
控制线的输入是一个宽度可调的周期性方波脉冲信号，方波脉冲信号的周期为20 ms(即频率为50 Hz)。
当方波的脉冲宽度改变时，舵机转轴的角度发生改变，角度变化与脉冲宽度的变化成正比。
某型舵机的输出轴转角与输入信号的脉冲宽度之间的关系可用围3来表示。
二、数码舵机 VS 模拟舵机数码舵机比传统的模拟舵机，在工作方式上有一些优点，但是这些优点也同时带来了一些缺点。
舵机 堵转电流
舵机堵转电流
摘要：
1.舵机的概述
2.舵机的工作原理
3.舵机的堵转电流
4.舵机的应用领域
正文：
一、舵机的概述
舵机，全称为舵机驱动器，是一种将电脉冲转化为角位移的精密控制执行器。
它主要由电机、编码器、驱动电路等部分组成，具有转速高、扭矩大、控制精度高等特点。
舵机在众多领域具有广泛的应用，如机器人、无人机、自动化设备等。
二、舵机的工作原理
舵机的工作原理主要基于脉冲宽度调制（PWM）技术。
通过改变脉冲的宽度，可以控制电机的转速和转矩。
当脉冲宽度增加时，电机转速提高，反之则降低。
同时，编码器会实时监测舵机的位置，并将这些信息反馈给控制系统，实现高精度的定位。
三、舵机的堵转电流
舵机的堵转电流是指在舵机无法继续旋转时，所需的电流大小。
当舵机被堵转时，电机的电流会迅速增大，以克服堵转力矩。
此时，如果电流过大，可能会导致舵机损坏。
因此，在设计和使用舵机时，需要充分考虑舵机的堵转电
流，以避免过大的电流对舵机造成损害。
四、舵机的应用领域
舵机在许多领域都有广泛的应用，如机器人、无人机、自动化设备等。
例如，在机器人领域，舵机可以用于控制机器人的关节、手臂等部分，实现精确的运动和定位。
在无人机领域，舵机可以控制无人机的姿态，保证其在空中的稳定飞行。
在自动化设备领域，舵机可以用于实现设备的精确定位和控制，提高生产效率和产品质量。
总之，舵机作为一种高精度的控制执行器，具有广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
pwm舵机控制原理
PWM（Pulse-Width Modulation）是一种通过调整脉冲宽度来
控制输出信号的方法。
在舵机控制中，利用PWM信号的高电
平时间长度来控制舵机转动的角度。
舵机控制原理如下：
1. 首先，通过舵机电源提供电压给舵机。
2. 使用微控制器或其他驱动器生成一个频率固定的PWM信号，一般频率为50Hz。
3. 调整PWM信号的占空比，即高电平持续时间的比例，来控
制舵机的角度。
一般舵机的范围是0°到180°，对应的占空比
范围一般是5%到10%。
例如，如果占空比为5%，则高电平
的持续时间为20ms * 0.05 = 1ms；如果占空比为10%，则高电平的持续时间为20ms * 0.1 = 2ms。
4. 发送PWM信号给舵机，舵机根据信号的高电平时间长度来
确定角度，进而将舵机转动到相应的位置。
需要注意的是，舵机控制信号的频率和占空比的具体数值可能有所不同，具体的数值根据舵机的型号和要求来确定。
