京东方知识产权与技术管理中心专利团队

京东方知识产权与技术管理中心专利团队作者：来源：《中国知识产权》2017年第01期企业名称京东方科技集团股份有限公司团队成员人数 92人团队建立时间 2004年京东方科技集团股份有限公司（BOE）创立于1993年4月。

是一家物联网技术、产品与服务提供商，核心业务包括显示器件、智慧系统、健康服务。

产品广泛应用于手机、平板电脑、笔记本电脑、显示器、电视、车载、数字信息显示、健康医疗、金融应用、可穿戴设备等领域。

BOE（京东方）坚持“技术领先、全球首发、价值共创”的创新理念。

2015年，全球首发产品覆盖率39%，2016年上半年已突破40%，2015年新增专利申请量6156件，累计可使用专利超过40000件，2016年上半年新增专利申请量突破4000件，同比增长25%，继续保持业内第一。

全球创新活动的领先指标——汤森路透《2016全球创新报告》显示，BOE（京东方）已跻身半导体领域全球第二大创新公司。

此外，BOE（京东方）智能手机液晶显示屏、平板电脑显示屏出货量市占率位列全球第一，显示器显示屏和电视显示屏市占率全球第二。

目前，BOE（京东方）拥有北京第5代和第8.5代TFT-LCD生产线、成都第4.5代TFT-LCD生产线、合肥第6代TFT-LCD生产线和第 8.5代TFT-LCD生产线、鄂尔多斯第5.5代TFT-LCD/AMOLED生产线、重庆第8.5代TFT-LCD生产线等7条生产线，还有一条建设中的成都第6代 AMOLED生产线、一条建设中的福州第8.5代TFT-LCD生产线和一条建设中的全球最高世代线——合肥第10.5代TFT-LCD生产线，其中，成都6代线已顺利封顶，预计2017年投产。

BOE（京东方）是中国大陆惟一能够自主研发、生产和制造1.5英寸-110英寸全系列半导体显示产品的企业。

BOE（京东方）在北京、四川成都、安徽合肥、内蒙古鄂尔多斯、重庆、河北固安、江苏苏州、福建厦门等地拥有多个制造基地，营销和服务体系覆盖欧、美、亚等全球主要地区。

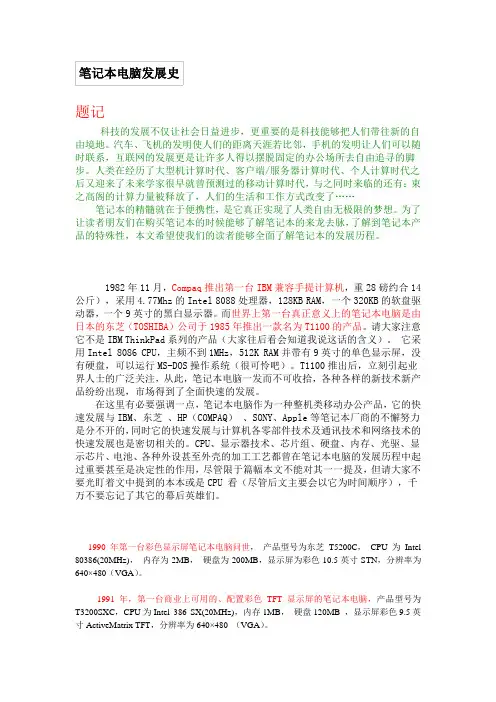

笔记本发展历史

题记科技的发展不仅让社会日益进步，更重要的是科技能够把人们带往新的自由境地。

汽车、飞机的发明使人们的距离天涯若比邻，手机的发明让人们可以随时联系，互联网的发展更是让许多人得以摆脱固定的办公场所去自由追寻的脚步。

人类在经历了大型机计算时代、客户端/服务器计算时代、个人计算时代之后又迎来了未来学家很早就曾预测过的移动计算时代，与之同时来临的还有：束之高阁的计算力量被释放了，人们的生活和工作方式改变了……笔记本的精髓就在于便携性，是它真正实现了人类自由无极限的梦想。

为了让读者朋友们在购买笔记本的时候能够了解笔记本的来龙去脉，了解到笔记本产品的特殊性，本文希望使我们的读者能够全面了解笔记本的发展历程。

1982年11月，Compaq推出第一台IBM兼容手提计算机，重28磅约合14公斤），采用4.77Mhz的Intel 8088处理器，128KB RAM，一个320KB的软盘驱动器，一个9英寸的黑白显示器。

而世界上第一台真正意义上的笔记本电脑是由日本的东芝（TOSHIBA）公司于1985年推出一款名为T1100的产品。

请大家注意它不是IBM ThinkPad系列的产品（大家往后看会知道我说这话的含义）。

它采用Intel 8086 CPU，主频不到1MHz，512K RAM并带有9英寸的单色显示屏，没有硬盘，可以运行MS-DOS操作系统（很可怜吧）。

T1100推出后，立刻引起业界人士的广泛关注，从此，笔记本电脑一发而不可收拾，各种各样的新技术新产品纷纷出现，市场得到了全面快速的发展。

在这里有必要强调一点，笔记本电脑作为一种整机类移动办公产品，它的快速发展与IBM、东芝、HP（COMPAQ）、SONY、Apple等笔记本厂商的不懈努力是分不开的，同时它的快速发展与计算机各零部件技术及通讯技术和网络技术的快速发展也是密切相关的。

CPU、显示器技术、芯片组、硬盘、内存、光驱、显示芯片、电池、各种外设甚至外壳的加工工艺都曾在笔记本电脑的发展历程中起过重要甚至是决定性的作用，尽管限于篇幅本文不能对其一一提及，但请大家不要光盯着文中提到的本本或是CPU 看（尽管后文主要会以它为时间顺序），千万不要忘记了其它的幕后英雄们。

矿棉吸音板吊顶安装技术交底

技术交底记录附页一、施工准备：1、作业条件（1）在所要吊顶的范围内，机电安装均已施工完毕，各种管线均已试压合格，且已经过隐蔽验收。

（2）已确定灯位、通风口及各种照明孔口的位置。

（3）搭好顶棚施工操作平台架子。

（4）轻钢骨架顶棚及面板在大面积施工前，应对顶棚的起拱度、灯槽、线桥架、消防水管、雨落管、下水管、通风口等处进行构造处理，经鉴定后再大面积施工。

（5）根据室内高度现场的具体情况，提前搭好操作用的高凳和架子，架子要离开墙面及墙角200～250mm，以利操作安全。

2、主要材料准备序号材料名称图例用途1 矿棉板饰面板2 主龙骨支撑造型、固定结构3 大T型龙骨支撑造型、固定结构4 小T型龙骨支撑造型、固定结构5 边龙骨支撑造型、固定结构6 角铁支撑、加固结构7 膨胀螺栓固定吊杆8 吊杆承载龙骨和面板重量9 主挂件零配件10 主接件零配件11 三角龙骨挂件零配件12 螺丝螺母零配件二、施工流程：弹线→安装吊筋→安装边龙骨→安装主龙骨→安装次龙骨→隐蔽工程检查→安装矿棉吸声板吊顶三、施工工艺1、弹线：（1）在结构基层上，按照设计要求弹线，确定龙骨及吊点位置，主龙骨端部或接长部位要增设吊点。

（2）根据装修图纸中明确的吊顶标高，在墙面和柱面上，按照吊顶高度要求弹出标高线，弹线应清楚、位置准确，其水平允许偏差±5mm。

2、安装吊筋：根据施工图纸要求确定吊筋的位置，在吊点位置钻孔预埋膨胀管螺栓，然后用吊杆连接固定。

吊杆采用直径为ф8的通丝杆制作。

安装完毕的吊杆端头外露长度不小于3mm，以便于有较大的调节量。

合肥京东方生活手册

合肥京东方生活手册一、合肥简介合肥是安徽省省会，位于安徽中部。

地处长江、淮河之间，巢湖北岸，淝河之水穿流而过，属亚热带湿润季风气候。

市辖瑶海、庐阳、蜀山和包河4个区和长丰、肥东、肥西3个县，并有合肥高新技术产业开发区、合肥经济技术开发区、合肥新站综合试验区市级管理权限，新增开发中的滨湖新区。

全市面积约七千多平方公里，常住人口约五百多万。

合肥市树为广玉兰，桂花和石榴花为市花。

合肥自古有“江南唇齿，淮右襟喉”之称。

自东汉末年以来，合肥数为州郡治所。

“合肥”之名，最早出现在司马迁的《史记•货殖列传》中：“合肥受南北潮，皮革、鲍、木输会也”。

秦汉之交，正式建立“合肥县”，属九江郡，至今已有2千多年历史。

东汉刘秀升合肥为侯国，三国时为扬州治所。

明清时为庐州府治，故又别称为“庐州”，“庐阳”。

合肥被誉为三国旧里，三国时期留下了很多历史遗迹。

有史记记载的就有三国新城、袁术墓群、筝笛浦、藏舟浦、回龙桥、飞骑桥、斛兵塘，以及古逍遥津与教弩台等。

清咸丰年间，合肥曾为安徽省省会。

1945年国民政府安徽省省会迁入合肥。

1949年1月21日合肥解放，同年2月合肥建市。

1952年，安徽省人民政府正式在合肥市成立。

2012年，合肥在“中国最幸福城市”榜单中名列第三。

调查结果显示，95.72%的合肥人感觉幸福。

而在新发布的榜单中，合肥的幸福指数飙升，超越北上广等100多个城市，成为中国“最幸福城市”。

2012~2013年度十大“中国最幸福城市”发布榜单，合肥再次入围，并首次位居榜首。

1、地理环境合肥市辖瑶海、庐阳、蜀山、包河4区和肥东、肥西、长丰3县，并赋予合肥高新技术产业开发区、合肥经济技术开发区、合肥新站综合试验区市级管理权限。

全市行政辖区总面积为7029.48平方公里，其中巢湖水面面积233.4平方公里；市区总面积838.52平方公里，其中巢湖水面面积72.93平方公里，新增南岗镇面积91.95平方公里，新增烟墩乡面积106.78平方公里，市区建成区面积为224平方公里。

TFT-LCD生产线简介

• 数据显示，液晶显示屏占液晶电视制造成本的70%以上。中国作为液晶显示屏消费大户，一直以来始终处于整机制造末端。内地液晶显示屏高度依赖进口，而32英寸以上液晶电视屏则全部依赖进口。
• 2010年9月3日，“中国内地首条第6代TFT-LCD生产线产品点亮仪式” 在合肥京东方光电科技有限公司正式举行。标志着京东方合肥6代线正式进入试生产，也标志着中国液晶显示产业有了新的突破，迎来了一个重要的历史时刻。从此，彻底结束了32英寸以上液晶电视无国产屏的历史，将中国电子信息产业的 “中国创造”水平提升到一个新台阶。
www.njgrandeur .com
Grandeur
• 到2011年三季度，京东方北京8.5代线开始投产，中国将彻底实现从 1.8英寸到55英寸的全系列液晶显示屏的国产化，企业国际竞争力也将得到进一步提升。这条线将彻底结束我国40英寸以上液晶面板市场需求完全依赖进口的局面。这一项目在2010年7月主体厂房已经封顶，它标志着京东方基本完成了危机中的战略布局。
京东方TFT-LCD生产线的发展
京东方第五代TFT-LCD生产线
三全世界范围LCD的生产
日本液晶显示产业发展研究
发展高世代液晶面板生产线
www.njgrandeur .com
Grandeur 1. TFT-LCD生产线的演进
• 近年来新型显示器件，特别是以液晶显示器(LCD)为旨的各种新型平板显示器件(FPD)得到了迅速发展，21世纪将是新型平板显示技术大发展的新时代。随着技术进步和工艺的简化，薄膜晶体管液晶显示器（TFT-LCD）产业已进入快速增长期，全球液晶电视市场呈现了爆发式的增长。
www.njgrandeur .com
Grandeur 2.国内LCD主流生产线

笔记本电脑的发展历程

1983年这款TRS- Model上市零售 1983年,这款TRS-80 Model上市零售
这款电脑看起来有些像现在的计算器，不过在当时，它已经非常的轻便、强大。这款膝上电脑，采用了 Intel CMOS 80C85 （3MHz）处理器，配备内存为8K（最大32K），240 X 64 分辨率的黑白液晶显示器。这款便携电脑在当时非常的精致整体重量只有3.8磅，约为1.7公斤
1985年 1985年，由日本东芝公司生产的第一款笔记本电脑T1100正式问世一款笔记本电脑T1100正式问世
这款笔记本电脑目前为止是多数国内媒体公认的第一款笔记本。东芝的这款笔记本电脑采用了Intel 80C86（4.77MHz）微处理器，256K内存，选用3.5 寸或者5.25寸磁盘驱动器。这款笔记本的液晶屏幕分辨率为640 X 200，重量为4.1公斤
这款笔记本虽然在市场销售方面成绩非常不理想，然而它的重量、外观却让人留下了很深刻的印象。知所以推出失败，是因为这款笔记本太注重“身材”，将性能大幅度的缩减，使得它没有太大的用武之地
1990年 1990年，东芝公司推出了世界上第一款彩色STN显示屏笔记本电脑一款彩色STN显示屏笔记本电脑 T5200C
1982年 1982年8月，Non-Linear Systems发 NonSystems发布了便携式计算机，布了便携式计算机，Kaypro II
这款电脑的配置为 Zilog Z80（2.5 MHz）处理器，64K内存，内置9寸绿色显示器，整体重量为13公斤
这款便携电脑的系统并没有采用MS-DOБайду номын сангаас，虽然当时MS-DOS非常的流行，甚至已经控制了整个行业。然而很不幸的是，NonLinear Systems研发的多个操作系统只存活了很短的时间

SVA-NEC

一期生产规模和品种
投产日期：投产日期：2004年10月年月加工能力：万千大张玻璃基板千大张玻璃基板/月加工能力：5万2千大张玻璃基板月生产能力：万个显示屏/年生产能力：800万个显示屏年万个显示屏英寸折算，（15英寸折算，良率％）英寸折算良率80％）生产品种：生产品种：15”、17”、19”、23”、26”… 、、、、
2001 0.5 0.7 8.9 5% 7% 89% 2002 0.7 0.7 10.1 6% 6% 88% 2003 1.3 1.4 9.8 10% 11% 78% 2004 2.4 2.3 10.2 16% 15% 69% 2005 3.9 3.4 11.3 21% 18% 61% 2006 5.6 5.3 10.9 26% 24% 50% 2007 7.2 6.5 8.9 32% 29% 39% 2008 9.1 7.9 7.8 37% 32% 32% 2009 10.5 9.5 7.4 38% 35% 27%
9
SVA-NEC04~05年发展的里程碑 SVA-NEC04~05年发展的里程碑
模块先行生产公司厂房建设完成生产设备搬入、安装、生产设备搬入、安装、调试中国第一块大尺寸TFT-LCD屏问世中国第一块大尺寸TFT-LCD屏问世 TFT 大批量试生产开始大批量试生产达标生产线产能和良率达标 2004年 2004年3月15日 15日 2004年 2004年4月30日 30日 2004年 2004年5月12日 12日 2004年 2004年9月1日 2004年10月 2004年10月8日 2004年12月底 2004年12月底 2005年 2005年4月～
(M Units)
25 20 15
SVA-NEC整理 18

液晶面板的生产线世代如何划分

液晶面板的生产线世代如何划分2009年11月20日00:00凤凰网财经【大中小】【打印】共有评论0条所谓液晶面板世代线数并没有一个严格的定义，而只是业界一个约定俗成的称法。

它是按照生产线所应用的玻璃基板的尺寸划分而来的。

简单地说，液晶面板是两层很薄的玻璃基板中间包裹一层液晶分子构成的。

生产时，采用的玻璃基板有一个固定的尺寸，再通过切割形成各种尺寸的液晶面板。

这就涉及到一个问题：如何切割玻璃基板会使原材料利用率较高，最终成品的经济效益较好。

因此，根据经济切割尺寸的不同，液晶生产线也被分成了不同的代数。

5代线最高阶段的基板尺寸是1200X1300mm，最多能切割6片27英寸宽屏LCD-TV用基板，所以5代线的上限是27英寸宽屏电视机；6代线经济切割的上限是37英寸；7代线经济切割的上限是46英寸；8代线的基板尺寸是2160X2460mm，最多可以切割8片46英寸LCD-TV基板，切割6片52英寸LCD-TV 用基板，52英寸是8代线的经济切割尺寸。

值得注意的是，不同厂家的生产线，同代线的玻璃基板尺寸也是不尽相同的，例如LG D与夏普的6代线尺寸就并不相同。

总体来说，面板代数越高，面板的尺寸越大，切割的屏幕数量越多，利用率和效益就越高，价格可以做得更便宜，代表着该面板厂的技术实力越强。

6代、7代、7.5代、8代线技术上差别不是很大，比如32寸的电视，分辨不出是由6代线还是7代线生产出来的；而生产工艺技术则可能略有不同，比如4代线玻璃基板在生产流程中是水平放置，8代线以上由于玻璃基板巨大，在生产过程中要垂直或倾斜式放置。

此外，生产厂商一般更倾向于将更先进的数字电视技术导入世代数的生产线，从而使更高世代产品获得更好的视觉效果。

5代线和5代线以下主要是以生产笔记本和台式电脑用的显示器为主，液晶材料某些参数要求相对要低些；而6代线、7代线或更高代次则以生产液晶电视为主，液晶材料参数要求相对要高点。

全球的液晶面板生产线主要有友达光电、奇美电子、夏普、三星、LG-飞利浦。

中国新TFT LCD世代线投资和发展趋势

中国大陆新的TFT LCD世代线投资和发展趋势为了扩大产能，中国厂商正积极建新厂并购买平面显示器（FPD）生产设备，而且这种趋势仍将继续。

2010年，中国厂商在平板显示器生产设备上的花费仅占全球的22%，但此后这一比例不断增长，预计到2014及2015年将超过70%。

根据DisplaySearch 最新的研究报告显示, 中国厂商的新投资聚焦于新建八代线。

在政府的支持下，中国面板厂商正积极扩大其八代线的规模。

三星和LG也同样在中国投资新建八代线。

如此下去，中国将很快威胁到韩国的八代线领导地位。

然而，随着智能移动设备市场（如智能手机和平板计算机等）的不断壮大，中国面板厂的投资也不局限于八代线。

他们也开始投资一些规模较小但工艺和产品技术较高（如LTPS--低温多晶硅技术、oxide TFT—金属氧化物薄膜晶体管、OLED—有机发光二极管）等的面板生产线。

同时，DisplaySearch 也观察到, 海外LCD面板厂也想利用中国特殊的政治和投资环境的优势以增加他们的投资额。

一些海外面板厂已经在中国建造了工厂，并将目标瞄准智能手持设备市场。

NPD DisplaySearch 目前预计在中国大陆2014年到2016年可能新增16座新的面板工厂投入生产。

不过有些已开始进入建厂与机台设备的规划, 有些则尚处于评估与计划阶段。

中国大陆新的TFT LCD世代线投资和发展趋势来源：NPD DisplaySearch平板显示器供需及资本支出季度报告NPD DisplaySearch针对各个新厂投资进行了分析：BOE (京东方)BOE正积极扩大自己的产能，它是中国目前发展最激进的面板厂商。

BOE成功地运用了中国各地政府提供的优惠政策来实现它的投资计划。

这就是为什么BOE作为一个北京公司，却能够在中国各地，诸如北京、成都、合肥、鄂尔多斯和重庆盖厂的原因。

现在BOE拥有B1到B6六座世代线。

B1是五代线，B2是四代线（730 × 920 mm）。

BOE加速柔性显示和大尺寸显示布局相关产线

BOE 加速柔性显示和大尺寸显示布局相关产线
物联网时代，显示无处不在。

面对柔性显示和大尺寸超高清显示日益增长的需求，全球半导体显示领域巨头BOE(京东方)加速布局相关产线。

京东方科技集团股份有限公司发布公告，拟在重庆投资建设第6 代柔性AMOLED 生产线，在武汉投资建设第10.5 代薄膜晶体管液晶显示器件(TFT- LCD)生产线。

公告称，BOE(京东方)重庆第6 代AMOLED(柔性)生产线项目总投资465 亿元，设计总产能为每月4.8 万片玻璃基板，尺寸为1500mm &TImes; 1850mm，产品主要应用于手机、车载及可折叠笔记本等柔性显示产品，预计2020 年投产。

这是BOE(京东方)面向柔性显示布局的第三条产线。

AMOLED 柔性显示技术具有自发光、视角宽、响应时间快、发光效率高
及轻薄化的优异性能，更突破性地实现了可弯曲柔性显示，在全屏手机、可
折叠笔记本电脑、曲面显示、可穿戴设备、高端车载等新兴领域拥有广阔应
用空间。

IHS 数据显示，2017 年柔性AMOLED 面板市场从2016 年的35 亿美元增长到120 亿美元，增长率为250%。

2017-2021 年，柔性AMOLED 年复合增长率为22%。

另有数据显示，预计至2022 年，柔性AMOLED 将占中小尺寸半导体产品市场需求的68.9%。

中建一局合肥京东方10.5代线项目CI策划书最终改(压缩)

目录一、前言二、工程概况三、CI创优情况汇报四、CI达标创优措施五、CI创优策划方案六、项目CI内容、检查部门及应对措施七、CI工作学习记录八、CI工作交底及维护记录九、现场CI检查整改记录十、现场CI形象图集一前言面对目前建筑业越来越激烈的市场竞争，伴随着科技的发展及经济全球化的到来，对于建筑企业来说，市场竞争条件下的战略手段——企业形象塑造已成为众多企业致胜的法宝。

施工现场的CI布置是公司形象的外在表现，体现了其管理水平和精神风貌，对施工现场管理的顺利运作也起到了“润滑剂”的作用，同时良好的企业形象才能取得社会各界和公众的信赖、欢迎和支持，才能奠定交往和合作的基础，使企业争取一个适宜自身发展的良好外部环境，并达到扩大和占领市场的企业愿景。

项目积极落实中国建筑工程总公司着力推进的CI 战略、中建一局集团公司的“品牌兴企”战略，着力出台系列推进和保证措施，确保了上级单位CI战略在项目的有效实施。

按照公司的要求，项目部始终以维护“中国建筑”品牌形象为己任，坚持CI战略与文明施工、质量、安全、工期、成本等各项工作并重。

在贯彻落实中建CI战略的同时，有效提升项目部各项工作的管理水平。

项目部成立CI战略实施领导小组，责任到人，具体负责现场文明施工管理和现场CI形象制作工作，制定方案并组织实施、同时做好各施工阶段CI情况的拍照和记录，归档备案，争创中建一局CI示范工程。

二工程概况京东方第10.5代薄膜晶体管液晶显示器件（TFT-LCD）项目位于合肥市新站综合开发试验区魏武路与铜陵北路交口，项目分为厂区与综合配套区。

其中厂区建筑物占地面积34.75万㎡，建筑总面积为128.39万㎡，包括1号建筑阵列厂房、2号建筑成盒及彩膜厂房、3号建筑成盒及模组厂房、4号建筑化学品车间、5号建筑综合动力站、6号建筑废水处理站及其他单体建筑。

本工程项目结构形式为钢筋混凝土框架+钢结构屋面，部分单体为钢筋混凝土框架结构。

1#、2#、3#建筑为4层，局部5层，5#建筑2层，其余单体为单层。

2017年12月国际时事政治热点汇总

2017年12月国际时事政治热点汇总1、第四届成都论坛11月30日举行。

中央及各省市宣传和网信系统有关负责人、舆论传播界专家学者、政务新媒体代表、媒体“两微一端”代表等200余人齐聚一堂，共同探讨互联网领域发展方向。

本次论坛还就加强互联网内容建设、建立网络综合治理体系、营造清朗的网络空间发布了《成都愿景》，《2017年城市政务新媒体指数报告》也对外公布。

2、中共中央总书记、国家主席习近平12月1日在人民大会堂出席中国共产党与世界政党高层对话会开幕式，并发表题为《携手建设更加美好的世界》的主旨讲话，强调政党要顺应时代发展潮流、把握人类进步大势、顺应人民共同期待，志存高远、敢于担当，自觉担负起时代使命。

中国共产党将一如既往为世界和平安宁、共同发展、文明交流互鉴作贡献。

3、12月1日下午，国务院总理李克强在索契雷迪森会议中心出席上海合作组织成员国政府首脑(总理)理事会第十六次会议。

李克强在讲话时表示，上合组织成立16年来，成员国坚定遵循互信、互利、平等、协商、尊重多样文明、谋求共同发展的“上海精神”，全面推进安全、经济、人文等领域合作，树立了相互尊重、公平正义、合作共赢的新型国际关系典范。

4、12月1日，中共中央总书记、国家主席习近平在中国共产党与世界政党高层对话会开幕式上发表主旨讲话指出，今天人类生活的关联前所未有，同时人类面临的全球性问题也前所未有。

世界各国人民前途命运越来越紧密地联系在一起。

世界各国人民应该秉持“天下一家”理念，彼此理解、求同存异，共同为构建人类命运共同体而努力。

出席对话会的外国政党代表高度认同习近平关于推动构建人类命运共同体，携手建设美好世界的主张，认为这展现出中国共产党建设美好世界的决心与担当。

5、第四届世界互联网大会12月3日在浙江省乌镇开幕。

国家主席习近平发来贺信，习近平在贺信中指出，当前，以信息技术为代表的新一轮科技和产业革命正在萌发，为经济社会发展注入了强劲动力，同时，互联网发展也给世界各国主权、安全、发展利益带来许多新的挑战。

中建一局
