电磁兼容测试与整改及案例分析

工业自动化现场典型emc问题案例解析

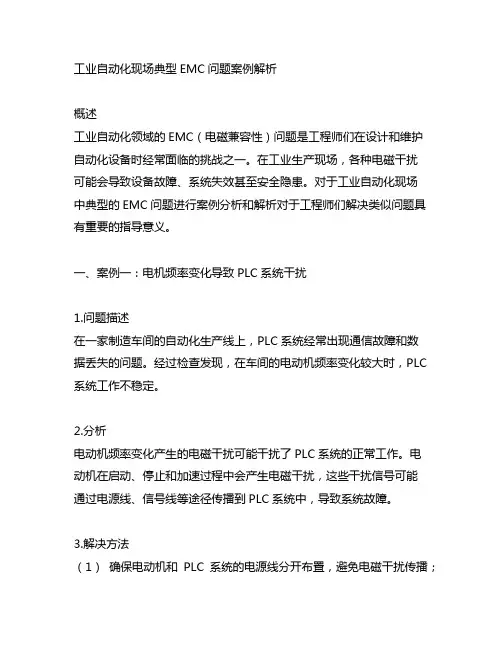

工业自动化现场典型EMC问题案例解析概述工业自动化领域的EMC（电磁兼容性）问题是工程师们在设计和维护自动化设备时经常面临的挑战之一。

在工业生产现场，各种电磁干扰可能会导致设备故障、系统失效甚至安全隐患。

对于工业自动化现场中典型的EMC问题进行案例分析和解析对于工程师们解决类似问题具有重要的指导意义。

一、案例一：电机频率变化导致PLC系统干扰1.问题描述在一家制造车间的自动化生产线上，PLC系统经常出现通信故障和数据丢失的问题。

经过检查发现，在车间的电动机频率变化较大时，PLC 系统工作不稳定。

2.分析电动机频率变化产生的电磁干扰可能干扰了PLC系统的正常工作。

电动机在启动、停止和加速过程中会产生电磁干扰，这些干扰信号可能通过电源线、信号线等途径传播到PLC系统中，导致系统故障。

3.解决方法（1）确保电动机和PLC系统的电源线分开布置，避免电磁干扰传播；（2）在电动机及其控制设备上安装滤波器，减小电磁干扰的影响；（3）使用屏蔽性能更好的电缆和连接器，减少电磁干扰的传播。

二、案例二：工厂内部无线通信干扰导致传感器数据错误1.问题描述在一个大型工厂中，使用了大量的无线传感器进行生产数据的采集和监控。

最近发现部分传感器的数据出现异常，导致生产过程中出现偏差和错误。

2.分析大型工厂内部存在大量无线设备，如Wi-Fi、蓝牙等，这些设备可能会影响无线传感器的正常工作。

特别是在工厂内部存在金属结构和大型设备时，无线信号会受到反射和衰减，增加了无线通信的干扰风险。

3.解决方法（1）对工厂内部的无线通信设备布局进行优化，避免相互干扰；（2）使用具有抗干扰性能的传感器和通信模块；（3）在传感器安装位置周围增加屏蔽措施，减少外部干扰的影响。

三、案例三：工业设备电磁兼容性测试不合格1.问题描述一家工业设备制造商在进行产品CE认证时，发现其设备未通过电磁兼容性测试。

2.分析可能存在以下原因导致设备未通过电磁兼容性测试：设备内部存在较大的电磁干扰源，或者设备自身对外部电磁干扰的抵抗能力不足。

【开关电源设计】电磁兼容设计和测试的案例分析

2009-8-15
QIANZHENYU
20
为了说明变压器屏蔽层对抑制共模骚扰的作用，做以下试验：
根据前图所示结构绕制变压器，并在交流整流滤波后增设 13mH差模滤波电感和6.8uF差模滤波电容，对开关电源进行传导EMI测试，结果如下图所示。可见，传导EMI非常严重，不能通过电磁干扰测试。
2009-8-15
处理意见：①将金属螺柱改成塑料螺柱，但存在一个强度问题；②在塑料机壳的结构上作点变化，以便将金属螺柱缩短。以上两个处理意见都能满足辐射测试要求，但从结构的强度看，第一个意见稍为差些。
2009-8-15
QIANZHENYU
18
案例4：开关电源高频变压器的屏蔽问题开关电源中产生电磁骚扰的根本原因在于存在着电流、电压的高频急剧变化，其通过导线的传导以及电感、电容的耦合形成传导的电磁骚扰。以反激式变换器为例，其的主电路如图所示。输入整流后的电流为尖脉冲电流，开关开通和关断时变换器中电压、电流变化率很高，这些波形中含有丰富的高频谐波。另外，在主开关管开关过程和整流二极管反向恢复过程中，电路的寄生电感、电容会发生高频振荡，以上这些都是电磁干扰的来源。
QIANZHENYU
21
进一步试验，在交流整流前增设35mH共模滤波电感，传导EMI测试结果如下图所示，产品可以通过测试。比较测试结果，可以得出结论：开关电源主要是由于在工作过程中产生大量共模传导电磁骚扰才使得电源不能通过测试。
2009-8-15
QIANZHENYU
22
去掉共模滤波电感，并在变压器中增设如图所示的初级屏蔽绕组，并将屏蔽绕组抽头与A点（电容Cin正极）相连。测试结果见后图左。由于在共模传导EMI的模型中输入滤波电容Cin是短路的，所以将屏蔽绕组抽头与电容Cin负极（E点）相连，则屏蔽绕组对传导EMI的抑制效果接E点与 A点相连的情况应该是一样的，测试结果如后图右所示。

电磁兼容性（EMC）测试方法与整改指南

电磁兼容性（EMC）测试方法与整改指南电磁兼容性（EMC）是电子设备存在于电磁环境中而不会对该环境中的其他电子设备造成干扰或干扰的能力。

EMC通常分为两类：1.辐射- 电子设备发出的电磁干扰可能会对同一环境中的其他电子设备造成干扰/故障。

也称为电磁干扰（EMI）。

2.免疫/易感性- 免疫是指电子设备在电磁环境中正常运行而不会因其他电子设备发出的辐射而发生干扰/故障的能力，易感性基本上与免疫力相反，因为设备对电磁干扰的免疫力越小，它就越容易受到影响，通常抗扰度测试是不是必需的用于在澳大利亚，新西兰，北美和加拿大销售/分销消费/商用型产品。

电磁兼容性排放EMC排放进一步细分为两类：1.辐射排放2.进行排放电磁场由以下部分组成：1.电场（电场） - 通常以伏/米（V / M）为单位测量2.磁场（H场） - 通常以每米安培（A / m）为单位测量电磁场的这两个分量本身是两个独立的场，但不是完全独立的现象。

电场和H场彼此成直角移动。

辐射发射（E-Field）：辐射发射是源自电子或电气设备内部产生的频率的电磁干扰（EMI）或干扰。

辐射发射可能会带来严苛的合规性问题，对于一些一般性指导，请查看我们的文章 EMC辐射发射常见问题和解决方案。

辐射发射直接从设备的机箱或通过互连电缆（如信号端口，有线端口，如电信端口或电源导线）通过空气传播。

一个很好的例子是HDMI端口和可以从这些电缆辐射的相关EMI，我们用它作为案例研究，文章可以在这里找到; 符合EMC辐射发射测试（EMI）。

在EMC测试期间，使用频谱分析仪和/或EMI接收器以及合适的测量天线进行辐射发射测量。

EMC辐射发射测试方法辐射发射（H场）：电磁波的磁性成分使用频谱分析仪和/或EMI 接收器以及合适的测量天线。

典型的磁场天线包括环形天线，并且还包括根据CISPR 15的特定天线，例如Van Veen Loop。

Van Veen环形天线基本上是三个环形天线，它们一起构成三个轴（X，Y和Z）的产品磁场发射。

某设备电磁兼容测试整改实例分析

Ｖｏ１．３４Ｎｏ．２２０１４．２
船电技术ｌ应用研究
某设备电磁兼容测试整改实例分析
高荣山
（中国电波传播研究所，山东青岛２６６１０７）
摘要：对某设备在电磁兼容测试中出现的问题进行了分析，分别对电源线传导发射和电场辐射发射测试不达标提出了提高电磁兼容性能的整改方案，尤其对设备开关电源辐射超标和改进措施进行了分析，对整改前后结果进行试验验证，证明整改措施合理有效。关键词：电磁兼容测试传导发射辐射发射开关电源功率因数校正
Ａｂｓｔｒａｃｔ：Ｉｎｔｈｉｓｐａｐｅｒ，ｓｏｍｅｐｒｏｂｌｅｍｏｃｃｕｒｒｉｎｇｉｎｔｈｅＥＭＣｔｅｓｔｉｎｇｏｆａｎｅｑｕｉｐｍｅｎｔｉｓａｎａｌｙｚｅｄ．Ｔｈｅｉｍｐｒｏｖｅｍｅｎｔｏｆｔｈｅｃｏｎｄｕｃｔａｎｄｒａｄｉａｔｉｏｎｅｍｉｓｓｉｏｎｄｅｓｉｇｎｉｓｐｕｔｆｏｒｗａｒｄ．Ｉｔａｎａｌｙｚｅｓｔｈｅｒａｄｉａｔｉｏｎｅｍｉｓｓｉｏｎｓｏｕｒｃｅａｎｄｔｈｅｉｍｐｒｏｖｉｎｇｍｅａｓｕｒｅｓｏｆｔｈｅｓｗｉｔｃｈｉｎｇｐｏｗｅｒ．Ｅｘｐｅｒｉｍｅｎｔａｌｒｅｓｕｌｔｓｈｏｗｓｔｈａｔ

电磁兼容整改措施__概述及解释说明

电磁兼容整改措施概述及解释说明1. 引言1.1 概述电磁兼容（Electromagnetic Compatibility，简称EMC）是指在复杂电磁环境下，各种电子设备和系统能够正常工作，并且不会对周围环境和其他设备产生不可接受的干扰。

随着科技的快速发展和广泛应用，电磁兼容性问题日益突出，给人们的日常生活、工业生产以及航空航天等领域带来了许多挑战。

1.2 文章结构本文主要分为五个部分。

首先，在引言中将介绍电磁兼容整改措施的概述以及文章的结构；其次，在第二部分中阐述了电磁兼容整改措施的解释说明，包括对电磁兼容概念进行解释、分析电磁干扰问题产生原因以及为何需要采取整改措施；第三部分将对电磁兼容整改措施进行分类和方法论述，涉及线缆布置与屏蔽处理相关措施、地线设计和接地处理相关措施以及EMI滤波器和抑制器的应用措施；第四部分将通过具体案例，提供电磁兼容整改措施的实施细节和分析；最后，在结论部分总结了电磁兼容整改的重要性、整改措施实施对产品或系统绩效的影响以及未来发展趋势和挑战。

1.3 目的本文的目的是介绍和解释电磁兼容整改措施的基本概念与原理，为读者提供一种了解和应用这些措施的方法。

通过深入理解电磁兼容整改问题，读者可以有效地识别和解决相关问题，并采取相应的措施来确保设备和系统在复杂电磁环境中的正常运行。

2. 电磁兼容整改措施解释说明:2.1 电磁兼容概念解释电磁兼容指的是在电子设备或系统中，各种不同的电子设备能够在不产生互相干扰或受到外界干扰的情况下协同工作的能力。

在现代科技发展中，电子设备越来越复杂，频谱资源日益紧张，因此保持良好的电磁兼容性显得尤为重要。

2.2 电磁干扰问题分析在电子设备中，存在着各种类型的电磁场，包括辐射、传导和导耦等。

这些电磁场可能会对其他附近的设备或系统造成干扰，导致无法正常工作或降低性能。

例如，在无线通信系统中，如果存在强大的脉冲噪声源，则可能会引起接收器敏感度下降或信号质量恶化。

emc电磁兼容设计与测试案例分析

emc电磁兼容设计与测试案例分析
电磁兼容性（EMC）设计和测试案例分析是指在设计、制造和入
网系统产品时，使用规范和测试方法，检测出其EMC行为。

本文将介
绍用于EMC设计和测试的常用方法和技术，以及常见的案例分析。

首先，要搞清楚EMC测试的目的。

有两个主要的方面需要考虑：
一是抑制电磁波的发射，以确保其周围环境或附近系统不受EMC污染；二是防止EMC干扰自身系统。

为了做到这一点，需要考虑系统的整体
结构，特别是各组件之间的共性与局部信号分布特性，以及由各组件
信号导致的EMC干扰和故障影响。

其次是EMC设计方法。

EMC设计流程主要包括总体设计、EMC抑制、EMC测试、仿真分析和调试调试等等。

具体的步骤就是可用性分析、选择民用和兼容的电子元器件、排列电子元器件、降低EMC/EMI噪声源、分离电源和电路、抑制电缆电磁感应、引入EMI抑制组件、使用EMC封装等等。

最后是EMC测试案例分析。

常见的EMC案例分析包括测试电源线
的EMC性能、测试产品的电磁干扰抑制治理能力等。

通常，测试主要
通过发射测量等标准EMC测试方法来完成，以确定产品能够在EMC环
境中正常运行，减少EMC/EMI干扰对其他系统的损害。

电磁兼容EMC测试不过整改思路及方案总结

电磁兼容EMC测试不过整改思路及方案总结电磁兼容EMC测试整改方案：1、150kHz-1MHz，以差模为主，1MHz-5MHz，差模和共模共同起作用，5MHz 以后基本上是共模。

差模干扰的分容性藕合和感性藕合。

一般1MHz以上的干扰是共模，低频段是差摸干扰。

用一个电阻串一个电容后再并到Y电容的引脚上，用示波器测电阻两引脚的电压可以估测共模干扰。

2、保险过后加差模电感或电阻。

3、小功率电源可采用PI型滤波器处理(建议靠近变压器的电解电容可选用较大些)。

4、前端的π型EMI零件中差模电感只负责低频EMI，体积别选太大(DR8太大，能用电阻型式或DR6更好)否则幅射不好过，必要时可串磁珠，因为高频会直接飞到前端不会跟着线走。

5、传导冷机时在0.15MHz-1MHz超标，热机时就有7dB余量。

主要原因是初级BULk电容DF值过大造成的，冷机时ESR比较大，热机时ESR比较小，开关电流在ESR上形成开关电压，它会压在一个电流LN线间流动，这就是差模干扰。

（114检测网）解决办法是用ESR低的电解电容或者在两个电解电容之间加一个差模电感。

6、测试150kHz总超标的解决方案：加大X电容看一下能不能下来，如果下来了说明是差模干扰。

如果没有太大作用那么是共模干扰，或者把电源线在一个大磁环上绕几圈，下来了说明是共模干扰。

如果干扰曲线后面很好，就减小Y 电容，看一下布板是否有问题，或者就在前面加磁环。

7、可以加大PFC输入部分的单绕组电感的电感量。

8、PWM线路中的元件将主频调到60kHz左右。

9、用一块铜皮紧贴在变压器磁芯上。

10、共模电感的两边感量不对称，有一边匝数少一匝也可引起传导150kHz-3MHz超标。

11、一般传导的产生有两个主要的点：200kHz和20MHz左右，这几个点也体现了电路的性能;200kHz左右主要是漏感产生的尖峰;20MHz左右主要是电路开关的噪声。

处理不好变压器会增加大量的辐射，加屏蔽都没用，辐射过不了。

电磁兼容设计与整改对策及经典案例分析

《电磁兼容设计与整改对策及经典案例分析》●背--景---为什么产品要通过EMC，EMC到底包含哪些测试项目和性能指标？---为什么产品辐射、传导、静电、EFT问题总是解决不了，而自己又没有好的解决思路？---为什么我的产品也增加了磁珠、电容、电感，但还是没有改善，这些器件到底该怎么应用？为什么产品问题总是后期出现，在现有基础上到底有哪些方法和措施整改我的产品？---为什么我的产品在设计时EMC也考虑了，但是还不能解决所有问题？---为什么一些理论在实际应用中总是不能真正解决问题？对于企业领导和研发工程师而言，诸如此类的问题可谓太多，明白EMC测试项目和测试原理，掌握一些EMC测试整改和设计技能，这些都成了我们迫切需要研究和解决的重大课题。

目前很多企业工程师在这块缺乏实践经验，很多相关知识都是网络和书籍上面了解，但是，一方面在解决实际问题时光靠这些零散的理论是不足的，另一方面，这些“知识”也有可能对EMC的实质理解造成一些误解，为帮助企业以及研发人员解决在实际产品设计过程中遇到的问题与困惑，我们举办此次《电磁兼容设计与整改对策及经典案例分析》高级训练班，培训通过大量的实际产品EMC案例讲解，使得学员可以在较短时间内掌握解决EMC技术问题的技能并掌握EMC设计的基本思路！同时对企业缩短产品研发周期、降低产品研发与物料成本具有重要意义！●特--色---系统性：课程着重系统地讲述产品EMC测试原理，产品出现各种EMC问题详细的整改思路与方法，课程以大量的案例来阐述产品EMC设计的思路与方法,以及不同产品出现的各种问题EMC工作重点、工作方法、解决问题的技巧.---针对性：主要针对产品各种EMC测试项目，及各种典型产品，在测试过程中出现的不同问题的时候解决的思路与方法，如何使产品经过合理的构架设计、电缆设计、滤波设计、PCB设计顺利通过EMC测试。

---实战性：在整个培训课程中涉到多个案例，全面讲授产品问题整改和定位，设计的技巧。

《电磁兼容设计与整改对策及案例分析》读书笔记模板

6.1接地的基本概念 6.2接地的基本方法 6.3信号接地方式及其比较 6.4接地点的选择 6.5地线环路干扰及其抑制 6.6公共阻抗干扰及其抑制 6.7设备接大地 6.8搭接 6.9搭接及接地设计的一般规则
7.1屏蔽的基本概念 7.2屏蔽效能的设计 7.3屏蔽原理 7.4屏蔽机箱的设计 7.5设备孔、缝的屏蔽设计 7.6电磁屏蔽材料的选用 7.7屏蔽设计的一般规则 7.8本章小结
18.1快速瞬变脉冲群干扰机理 18.2电快速瞬变脉冲群测试及相关要求 18.3电快速瞬变脉冲群试验失败原因分析 18.4电子产品通过电快速瞬变脉冲试验测试的对策 18.5本章小结
19.1电子产品的浪涌（冲击）损坏机理 19.2电子产品的浪涌（冲击）抗扰度标准及测试 19.3常见的浪涌抑制器件特点及应用 19.4电子产品浪涌防护设计 19.5本章小结
2.1电磁兼容设计方法 2.2电磁兼容设计的费效比 2.3电磁干扰形成的三要素 2.4电磁骚扰源的特性 2.5电磁骚扰传播特性 2.6电磁兼容设计要点 2.7本章小结
3.1无源器件的选用 3.2模拟与逻辑有源元器件的选用 3.3磁性元器件的选用 3.4开关元器件的选用 3.5连接器件的选用 3.6元器件选择一般规则 3.7本章小结
20.1射频传导骚扰形成机理 20.2射频场感应的传导骚扰抗扰度（CS）测试及相关要求 20.3传导抗扰度试验失败原因分析 20.4电子产品通过传导抗扰度试验的对策 20.5本章小结
21.1工频电磁辐射的危害 21.2用电设备与工频（低频）场电磁干扰 21.3用电设备的低频电磁发射要求 21.4用电设备的低频电磁发射的对策 21.5用电设备的工频抗扰度要求 21.6用电设备的工频磁场抗扰对策 21.7本章小结
4.1单元电路设计 4.2模拟电路设计 4.3逻辑电路设计 4.4微控制器电路设计 4.5电子线路设计的一般规则 4.6本章小结

电磁兼容设计与整改对策及经典案例分析

--为什么产品要通过EMC，EMC到底包含哪些测试项目和性能指标？---为什么产品辐射、传导、静电、EFT问题总是解决不了，而自己又没有好的解决思路？---为什么我的产品也增加了磁珠、电容、电感，但还是没有改善，这些器件到底该怎么应用？为什么产品问题总是后期出现，在现有基础上到底有哪些方法和措施整改我的产品？---为什么我的产品在设计时EMC也考虑了，但是还不能解决所有问题？---为什么一些理论在实际应用中总是不能真正解决问题？对于企业领导和研发工程师而言，诸如此类的问题可谓太多，明白EMC测试项目和测试原理，掌握一些EMC测试整改和设计技能，这些都成了我们迫切需要研究和解决的重大课题。

目前很多企业工程师在这块缺乏实践经验，很多相关知识都是网络和书籍上面了解，但是，一方面在解决实际问题时光靠这些零散的理论是不足的，另一方面，这些“知识”也有可能对EMC的实质理解造成一些误解电磁兼容设计与整改对策及经典案例分析---系统性：课程着重系统地讲述产品EMC测试原理，产品出现各种EMC问题详细的整改思路与方法，课程以大量的案例来阐述产品EMC设计的思路与方法,以及不同产品出现的各种问题EMC工作重点、工作方法、解决问题的技巧.---针对性：主要针对产品各种EMC测试项目，及各种典型产品，在测试过程中出现的不同问题的时候解决的思路与方法，如何使产品经过合理的构架设计、电缆设计、滤波设计、PCB设计顺利通过EMC测试。

---实战性：在整个培训课程中涉到多个案例，全面讲授产品问题整改和定位，设计的技巧。

大纲（结合多个经典案例进行实战讲解）1．电磁兼容基础1.1 电磁兼容概述（30min）（9:00-9:30）1.1.1 电磁兼容的定义1.1.2 电磁兼容的研究领域1.1.3 实施电磁兼容的目的1.2 电磁兼容理论基础（45min）（9:30-10:15）1.2.1 基本名词术语1.2.2 电磁兼容测试中常用单位1.2.3 电磁干扰形成的三要素1.3 电磁兼容测量（30min）（10:15-10:45）1.3.1 几个重要的电磁兼容标准对照表1.3.2 常用电磁兼容测量项目2．电磁兼容设计2.1 关键元器件的选择（75min）（10:45-12:00）2.1.1 无源器件的选用2.1.2 模拟与逻辑有源器件的选用2.1.3 磁性元件的选用2.1.4 开关元件的选用2.1.5 连接器件的选用2.1.6 元器件选择一般规则2.2 电路的选择和设计（60min）（1:30-2:30）2.2.1 单元电路设计2.2.2 模拟电路设计2.2.3 逻辑电路设计2.2.4 微控制器电路设计2.2.5 电子线路设计一般规则2.3 印制电路板的设计（90min）（2:30-4:00）2.3.1 PCB布局2.3.2 PCB布线2.3.3 PCB板的地线设计2.3.4 模拟-数字混合线路板的设计2.3.5 印制电路设计一般规则2.4 接地和搭接设计（90min）（4:00-5:30）2.4.1 接地的基本概念2.4.2 接地的基本方法2.4.3 信号接地方式及其比较2.4.4 接地点的选择2.4.5 地线环路干扰及其抑制2.4.6 公共阻抗干扰及其抑制2.4.7 设备接大地2.4.8 搭接2.4.9 搭接及接地设计一般规则2.5 屏蔽技术应用（60min）（9:00-10:00）2.5.1 屏蔽的基本概念2.5.2 屏蔽效能的设计2.5.3 屏蔽原理2.5.4 屏蔽机箱的设计2.5.5 设备孔、缝的屏蔽设计2.5.6 电磁屏蔽材料的选用2.5.7 屏蔽设计一般规则2.6 滤波技术应用（60min）（10:00-11:00）2.6.1 滤波器的分类2.6.2 滤波器的衰减特性2.6.3 滤波电路的设计2.6.4 滤波器的选择2.6.5 滤波器的安装2.6.6 滤波器的使用场合2.7 时钟电路的设计（20min）（11:00-11:20）2.7.1 扩展频谱法2.7.2 扩展频谱法实际应用2.7.3 减少时钟脉冲干扰的其它措施2.8 产品或设备内部布置（20min）（11:20-11:40）2.8.1 产品或设备内部布局2.8.2 产品或设备内部布线2.9 导线的分类和敷设（20min）（11:40-12:00）2.9.1 屏蔽电缆的连接2.9.2 导线和电缆的布线设计3．电磁兼容对策3.1 概述（30min）（1:30-2:00）3.1.1 什么时候需要电磁兼容整改及对策3.1.2 常见的电磁兼容整改措施3.2 电磁骚扰发射问题对策（75min）（2:00-3:15）3.2.1 电子、电气产品内的主要电磁骚扰源3.2.2 骚扰源定位3.2.3 电子、电气产品连续传导发射超标问题及对策3.2.4 电子、电气产品断续传导发射超标问题及对策3.2.5 电子、电气产品辐射骚扰超标问题及对策3.2.6 骚扰功率干扰的产生和对策3.3 谐波电流问题对策（30min）（3:15-3:45）3.3.1 测量标准介绍3.3.2 谐波电流发射的基本对策3.3.3 低频谐波电流抑制滤波解决方案3.3.4 主动PFC解决方案3.3.5 谐波问题的其它对策3.4 瞬态抗扰度问题对策（75min）（3:45-5:00）3.4.1 综述3.4.2 静电放电抗扰度测试常见问题对策及整改措施3.4.3 脉冲冲群抗扰度测试常见问题对策及整改措施3.4.4 浪涌冲击抗扰度测试常见问题对策及整改措施4．咨询与答疑（30min）（5:00-5:30）本课纲适用于：公开课，企业内训资料来源：《电磁兼容设计与整改对策及经典案例分析》(朱文立)朱文立先生中国电磁兼容EMC实战知名专家朱文立先生：中国电磁兼容EMC实战知名专家，中华创世纪企业培训网首席EMC培训师，1989年毕业于华中理工大学，高级工程师，工业和信息化部质量安全检测中心副主任，全国电磁兼容标准化技术委员会（SAC/TC264）委员、全国无线电干扰标准化委员会A分会（SAC/TC79/SC1）委员、全国无线电干扰标准化委员会I分会（SAC/TC79/SC7）委员、中国制造工艺协会电子分会电磁兼容制造专业委员会副主任委员、全国质量监管重点产品检验方法标委会IT一组（SAC/TC374/WG37）委员、中国认证认可监督管理委员会电磁兼容专家组（CNCA-TC10）委员、IECEE中国国家认证机构电磁兼容专家工作组（CQC-ETF10）组长、中国质量认证中心（CQC）技术委员会检测技术分委会委员、广东省保密技术专家委员会委员、CQC工厂审查员、CRBA质量体系注册审核员。

【资料】emc电磁兼容设计与测试案例分析

emc 电磁兼容设计与测试案例分析【篇一：emc( 电磁兼容)设计与测试案例分析】暂时无法预览，这可能由于您未正确安装flash 或者其版本过低，您可以到下载安装后再刷新本页面。

【篇二：emc( 电磁兼容)设计与测试案例分析】emc 电磁兼容设计与测试案例分析（第 2 版）《emc 电磁兼容设计与测试案例分析（第 2 版）》以emc ：案例分析为主线，通过案例描述、分析来介绍产品设计中的emc 技术，向读者介绍产品设计过程中有关emc ：的实用设计技术与诊断技术，减少设计人员在产品的设计与：em （：问题诊断中的误区。

书中所描述的emc 案例涉及结构、屏蔽与接地、滤波与抑制、电缆、布线、连接器与接口电路、旁路、去耦与储能、pcblayout ，以及器件、软件与频率抖动技术等各个方面。

《emc 电磁兼容设计与测试案例分析（第 2 版）》是以实用为目的，以具有代表性的案例来说明复杂的原理，并尽量避免拖沓冗长的理论，可作为电子产品设计部门emc 方面必备的参考书，也可作为电子和电气工程师、emc 工程师、emc 顾问人员进行emc 培训的教材或参考资料。

【篇三：emc( 电磁兼容)设计与测试案例分析】世纪电源网-编辑离线lv8 网站编辑积分：2867| 主题：84| 帖子：305 积分:2867lv8 网站编辑2016-2-1 16:46:07 emc 电磁兼容设计与测试案例分析(第二版)作者：郑军奇书籍简介：《emc （电磁兼容）设计与测试案例分析》在2006 年出版以来，受到了广大读者的关注，同时在这两年的时间内也发现了本书不少缺陷，本书修改了第一版的不少缺陷，并且在原来已有案例分析的基础上，通过案例进一步澄清了以下几个重要的emc 设计要点的原理及具体处理措施。

（1）emc 测试的实质，解析标准规定的各种emc 测试项目的实质；（2）澄清了电源端口滤波电路设计方法，包括滤波电路的选择，滤波元件参数的选择；（3）澄清了数模混合电路的emc设计方法，不但澄清了数模混合电路数模电路之间的串扰问题，而且澄清了如何从系统上考虑emc问题。

EMC电磁兼容设计与案例分析

为什么要限制谐波？
开关电源和可控硅器件的大量应用： ➢ 提高了人们对电能的利用效率； ➢ 非线性的电能转换又在电网中引入了大量的谐波电流。
过量的谐波发射会导致电网受到污染，使其达不到质量要求（要求电网上的谐波电压不能超过供电电压的5%），或者对使用同一个电网的其他设备造成干扰、使其产生故障。
谐波频率范围内的传导发射会伴随一定的辐射发射，对执行任务的海军飞机产生影响，降低侦查系统的灵敏度、影响声音检测系统的正常工作。
➢ 滤波器输出线太长； ➢ 电源板输入输出均无滤波措施（两个开关电源模块）； ➢ 输出线没双绞（双绞线并不能解决共模干扰问题）；
输入输出耦合
整机EMC设计与案例
（一）CE101设计与案例（二）CE102设计与案例（三）RE102设计与案例
差模干扰电流
干扰电流的种类
➢ 信号线中，在信号与信号地线的环路中感应干扰；
➢ 电源线中，由电路中其他器件（开关电源等）和感性负载通断所产生（幅度往往很大），会影响设备工作。
电子设备
➢ 由设备原因；
安规Y电容
额定电压
施加脉冲峰值电压UP（KV）
≤250
8.0
≥150，≤250
5.0
≥ 150，≤250
------
<150
2.5
电源板输入的滤波处理
电源板输入的滤波处理
输入无滤波措施
电源板输入的滤波处理
输入输出耦合
输入输出耦合一般发生在高频段，在10MHz以下也会发生耦合吗？
输入输出耦合
有源PFC校正
CE101设计要求
海军单机设备（水面舰船和潜艇）：
➢ 功耗大于60W必须采用PFC校正电路（无源或有源）； ➢ 功耗大于150W必须采用有源PFC校正电路。

EMC电磁兼容设计与案例分析

EMC电磁兼容设计与案例分析电磁兼容（EMC）设计是用来确保电子产品在电磁环境中能够正常工作并且不会产生电磁干扰的设计方法。

在当今的电子设备日益普及的情况下，EMC设计变得越来越重要。

本文将介绍EMC设计的基本原理和方法，并通过实际案例分析来说明EMC设计的重要性以及如何有效地实施。

EMC设计的基本原理包括两个方面：抑制电磁辐射和抗干扰能力。

抑制电磁辐射是指设计电子产品时要减少其产生的电磁场，通过合适的布线、屏蔽和滤波等措施来减少辐射。

抗干扰能力则是指设计电子产品时要使其具有较强的抵抗外部电磁干扰的能力，通过合适的接地、屏蔽和滤波等措施来提高产品的抗干扰性能。

通过综合考虑这两个方面，可以有效地提高产品的EMC性能。

为了确保产品的EMC性能符合相关标准和规范，需要进行EMC测试和认证。

EMC测试是指通过实验室测试来评估产品在电磁环境中的性能，主要包括辐射测试和传导测试。

辐射测试是指检测产品产生的电磁辐射是否符合标准要求，传导测试是指检测产品的抗干扰性能是否符合标准要求。

通过EMC测试和认证，可以确保产品在市场上的合法性和竞争力。

下面通过一个实际案例来说明EMC设计的重要性和实施方法。

假设公司生产的电子设备在市场推出后，用户反映在使用过程中经常出现干扰问题，导致设备无法正常工作。

经过调查发现，这些问题是由于产品的EMC性能不佳所致。

为了解决这一问题，公司决定进行EMC设计优化和测试。

首先，通过分析产品的电路结构和工作原理，确定存在的EMC问题和可能的干扰源。

然后，根据产品的特点和要求，设计合适的EMC解决方案，包括增加屏蔽、改进接地、增加滤波等措施。

接着，对产品进行EMC测试，评估其在电磁环境中的性能，并根据测试结果进行调整和优化。

最后，重新测试产品，确保其符合相关标准和规范要求。

通过上述的步骤，公司成功解决了产品的EMC问题，提高了产品的市场竞争力和用户满意度。

这个案例说明了EMC设计对产品性能和质量的重要性，以及有效实施EMC设计的方法和步骤。

电磁兼容性测试中的常见问题与解决方案

电磁兼容性测试中的常见问题与解决方案
电磁兼容性测试是在电子设备开发和生产过程中必不可少的一项测试工作，它
旨在保证设备在电磁环境中能够正常工作而不会受到外部电磁干扰或产生电磁辐射。

然而，在进行电磁兼容性测试时常常会遇到一些常见问题，下面将针对这些问题提出解决方案。

首先，一个常见的问题是测试设备设置不正确，包括测试仪器参数错误、连接
线路不良等。

解决这一问题的关键是在测试前对设备进行仔细的校准和调试，确保测试仪器的参数正确设定，检查连接线路的接地是否良好，确保测试环境符合要求。

其次，测试过程中遇到的干扰问题也比较常见，可能来自于外部电磁场、设备
本身的电磁辐射等。

在这种情况下，可以通过优化测试环境，增加屏蔽设备或移动干扰源来减少干扰。

另外，对测试设备和被测设备进行合适的布局也是减少干扰的有效方式。

另外，测试结果不符合标准要求也是电磁兼容性测试中常见的问题。

这可能是
由于设备设计不佳、线路布局不当、电磁屏蔽效果差等原因导致。

为解决这一问题，需要对设备进行整体重新设计或优化，调整线路布局，增加电磁屏蔽措施等，以确保设备符合电磁兼容性标准。

此外，一些不可预见的问题也可能在测试过程中出现，如设备损坏、仪器故障等。

在这种情况下，需要及时处理故障设备，重新进行测试，确保测试结果准确可靠。

总的来说，电磁兼容性测试中的常见问题有很多，但通过合理的策略和措施是
可以解决的。

关键在于提前做好准备工作，细心调试测试设备，优化测试环境，并及时处理测试过程中出现的问题。

只有这样才能保证测试结果的准确性和可靠性，为设备的正常工作提供保障。

电磁兼容整改案例

电磁兼容整改案例电磁兼容性整改是指在电磁环境条件下，各种电子设备之间、设备与环境之间不会发生电磁干扰和电磁泄漏，并能发挥设备高性能指标的特性。

电磁兼容整改是企业进行的常规性工作，为确保生产过程中的稳定性和可靠性，同时保障相关法规要求的实现。

关于电磁兼容整改的案例，下面分步骤阐述。

案例内容涉及实际生产、工作场景，仅供参考。

一、案例背景A公司一家工业企业，由于采购的设备达20多个品牌，品种不一，但各设备的电磁兼容性能存在差异，部分行业设备存在电磁泄漏现象，则会干扰其他设备，加重设备故障。

二、整改方案1. 了解各类设备的环境适应性需求，确定企业现有环境情况，并进行评估。

评估后，针对存在问题的设备，确定具体整改方案；2. 根据需求整理出防护措施方案，并开展相关设备整改；3. 针对设备所处环境中的电源电磁兼容性，对供电线路和鉴定仪器进行检查；4. 加强内部人员对下设备及其相关用途的把握，整合并执行有效防范设施，消除可能存在的外部异常因素，确保关键主机在产业链中充分发挥作用；5. 对公司的培训教育体系完善改善，并由专业人士给全体员工普及电磁兼容相关知识。

三、措施效果1. 通过整改，消除了各设备间的干扰现象并有效提高了设备的稳定性，延长了设备的使用寿命；2. 针对可能存在的个别设备进行升级更换，缓解设备存在的典型问题，推动了整体效益的提高；3. 改善设备的电磁兼容性能，对企业的生产安全性和环境保护起到了积极作用。

四、总结电磁兼容整改的案例让我们看到了一个企业从多个角度、多方面、多渠道入手推进电磁兼容整改的全过程，从细节入手，全面从严把好把关。

企业对设备的电磁兼容性进行整改，整改后消除了干扰现象，有效提高了设备的稳定性，同时起到了环保的积极作用，更是提升了企业的整体效益，达到了双赢的效果。

企业在实践中深刻认识到，进行电磁兼容整改，不仅需要严格遵循法律法规，而更需要市场催促背景下对电磁兼容性要求的深刻理解。

电磁兼容整改案例分析

（1）执行机柜 AC220V 电源输入接口处增加滤波器；执行机柜内的电源电缆与通讯电缆分别分开困扎，且分开走线（所有的电源电缆沿左机柜走线，所有的通讯电缆沿右机柜走线）；图 2 整改措施示意图（1）各类信号电缆和电源电缆靠近接口处夹套磁环；图 3 整改措施示意图（2）执行机柜和联锁机柜上有较长缝隙的地方通过铜箔包裹屏蔽； B、整改结果样机在 80MHz~1GHz（10V/m）的 RS 测试频段范围内未出现任何异常现象；样机 RS 测试通过。
电磁兼容整改案例分析
某铁路设备计算机联锁系统，在各子模块组装到机柜过程中未考虑电磁兼容，导致系统样机进行辐射抗扰度试验时，系统通讯异常。 1.1. 样机现场测试现象描述风险描述（1）样机各类通讯信号接口均未作滤波处理，且各类通讯电缆均外露屏蔽机柜外部；（2）样机电源接口未作滤波处理；（3）样机机柜存在缝隙，无法实现整体屏蔽；
<!--
1.2 辐射抗干扰度的测试原理 A、辐射抗干扰度测试配置效天线所接收的噪声信号对产品产生的干扰效果；等效天线有两种，一种是环路天线（如单板内信号的环路），一种是单极天线（如产品的的电缆或其他尺寸较长的导体）。图 1 RS 试验布置图 B、辐射抗干扰度的干扰原理（1）在 PCB 中，信号从源驱动端出发传输到负载端，再从负载端回流至源驱动端，信号的流动路径在此过程中形成了一个环路；当外界的电磁场穿过此环路时便会在此环路上产生感应电压；这就是辐射抗扰度测试中产品电路收到干扰的一个原因。通常此类干扰问题可在 PCB 上做优化（布线环路面积的减小）和结构设计的改良（屏蔽搭接等措施，使得干扰进入不了机体内部）来避免。
（2）当样机处于 RS 测试环境中时，样机中较长的互连电缆或其他长尺寸导体均会成为接收电磁场的天线，这些电缆或长尺寸导体在此过程中会产生感应电流流入样机内部单板，从而使样机工作性能下降。通常此类干扰问题可通过较长互连电缆的处理（电缆减短、电缆屏蔽、端接端口处滤波）来避免。 1.3. 原因分析观察样机，发现机柜外部较长的电缆有执行机柜与负载间的互联通讯电缆（大于 1m）、执行机柜与连锁机柜直接的 CAN 通信电缆（大于 1m）、AC 220V 电源电缆（大于 1m）；样机中较长的互连电缆或其他长尺寸导体均会成为接收电磁场的天线，这些电缆或长尺寸导体在此过程中会产生感应电流流入样机内部单板，从而使样机工作性能下降。采用夹套磁环的方式将这些较长的电缆做滤波处理；执行机柜存在较长的缝隙、连锁机柜内各模块存在较长缝隙，干扰可通过缝隙进入机柜内部；采用铜箔将各类缝隙包裹屏蔽； A、整改措施
