GC 类（工业管道） 工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1、GC2、GC3级
（一）GC1级
1、输送毒性程度为极度危害介质高度危害气体介质和工作温度高于其标准沸点的高度危害液体介质管道
185℃＞设计温度＞--0
GC3级
≥设计压力
185 （二）GC2级
4、除GC3级管道除外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于GC1级规定的工业管道为GC2级管道。
（三）GC3级 输送无毒、非可燃流体介质，设计压力小于或等于且设计温度高于-20℃、但是不高于185℃的工业管道为GC3级。
GC管道管道分类
G C管道管道分类公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-G C管道管道分类压力管道的分类和分级：GA类－－长输管道：定义：指产地、储存库、使用单位用于输送商品介质的管道；分级：分为GA1级和GA2级。
基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；GB类－－公用管道：定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。
分级：分为GB1和GB2两级，GB1级为燃气管道。
GB2级为热力管道。
基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。
GC类－－工业管道：定义：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管线。
分级：GC类分为GC1、GC2和GC3三级。
基本特征：工艺流程种类最多；生产制作环境状态最为复杂；输送介质品种较多和输送条件较苛刻；输送压力和温度高。
GD类－－动力管道：定义：火力发电厂用于输送蒸汽、汽水两相介质的管道；分级：分为GD1级和GD2级。
特征：介质单一，性质明确、压力与温度较高的输送管道；TSG D0001-2009 压力管道安全技术监察规程-工业管道中工业压力管道分级：GC1级符合下列条件之一的工业管道，为GC1级：(1)输送GB 5044—1985《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160—2008《石油化工企业设计防火规范》与GB 50016—2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括液化烃），并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质，并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa且设计温度大于或者等于400℃的管道。
GC1GC2GC3GC类级别划分示意_北京经济技术开发区
（4）、管道的分级 “监察规定”管道分三类：
A类，长输管道：产地、储存库，使用单 位间的用于输送商品介质的管道。
B类，公用管道：城市或乡镇范围内的用 于公用事业或民用的燃气及热力管道。
C类，工业管道。 “检规”把工业管道分三级：
GC1、GC2、GC3
GC类级别划分示意
压力 MPa
GC1(1)
0 输送毒性程度为极度危害介质的管道
检验人员经专业培训，并报省级或其授 权的地（市）级质量技术监督部门备案。
（2）、全面检验：按一定周期在用工业管道 停车期间进行的较为全面的检验。
由已获得质量技术监督部门资格认可的 检验单位进行（取得自检资格的使用单位 也可以检验本单位自有的在用压力管道）
检验员应经国家管理部门组织考核合格， 取得检验资格证书，方可从事检验工作。
• 极度危害介质：最高容许浓度小于0.1mg/m3,如汞及其化合物、苯、 砷、氯乙烯等。
• 甲、乙类可燃气体； • 甲类；与空气混合爆炸下限小于百分之十，如乙炔、甲烷等。 • 乙类；下限≥10%，如一氧化碳、氨等。 • 甲类可燃液体；液化石油气、液化甲烷。 • 乙类可燃液体；煤油、柴油、冰醋酸。 • 可燃流体；含气体、液体。
压力管道定期检验
一、概述
1、特种设备是指涉及生命安全、危害性 较大的锅炉、压力容器（含气瓶）、压力管 道、电梯、起重机诫、客运索道、大型游乐 设施。
特种设备在投入使用前或者投入使用后30 日内，特种设备使用单位应当向直辖市或者 设区的特种设备安全监察管理部门登记。
特种设备使用单位应当对在用特种设备进 行经常性日常维护保养，并定期自行检查。
• 二,弯头:45°弯头和90°弯头 • 三,接头, ①三通接头②四通接头③变径接头 • 四,阀门及其密封件(垫片,螺栓) • 五,附件:安全阀,减压阀,视镜,过滤器,压力表,
GC工业管道级别划分图
GC工业管道级别划分图
温度℃ 0 GC1级 温度℃ 4.0 GC1级 设计压力Mpa
设计压力Mpa
GC 工业管道级别划分示意图
GC 类（工业管道）
工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1、GC2、GC3级
（一）GC1级
1、输送毒性程度为极度危害介质高度危害气体介质和工作温度高于其标准沸点的高度危害液体介质管道
2、输送甲、乙类可燃气体或甲类可燃液体（包括液化烃）并且设计压力大于或者等于4.0Mpa 的管道
0 4GC1400
1.10GC GC218GC2 设计温
设计压力
3、输送可燃流体介质、有毒流体介质的管道
设计压力≥10.0Mpa ；或者设计压力≥4.0Mpa ，且设计温度 ≥400℃的管道为GC1级。
4、除GC3级管道除外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于GC1级规定的工业管道为GC2级管道。
185℃＞设计温度＞-20℃ -20℃ 0 1.0 GC3级 1.0Mpa ≥设计压185 （三）GC3级 输送无毒、非可燃流体介质，设计压力小于或等于1.0Mpa 且设计温度高于-20℃、但是不高于185℃的工业管道为GC3级。
GC管道管道分类
GC管道管道分类压力管道的分类和分级：GA类－－长输管道：定义：指产地、储存库、使用单位用于输送商品介质的管道；分级：分为GA1级和GA2级。
基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；GB类－－公用管道：定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。
分级：分为GB1和GB2两级，GB1级为燃气管道。
GB2级为热力管道。
基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。
GC类－－工业管道：定义：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管线。
分级：GC类分为GC1、GC2和GC3三级。
基本特征：工艺流程种类最多；生产制作环境状态最为复杂；输送介质品种较多和输送条件较苛刻；输送压力和温度高。
GD类－－动力管道：定义：火力发电厂用于输送蒸汽、汽水两相介质的管道；分级：分为GD1级和GD2级。
特征：介质单一，性质明确、压力与温度较高的输送管道；TSG D0001-2009 压力管道安全技术监察规程-工业管道中工业压力管道分级：GC1级符合下列条件之一的工业管道，为GC1级：(1)输送GB 5044—1985《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160—2008《石油化工企业设计防火规范》与GB 50016—2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括液化烃），并且设计压力大于或者等于的管道；(3)输送流体介质，并且设计压力大于或者等于，或者设计压力大于或者等于且设计温度大于或者等于400℃的管道。
GC2级除本规定的GC3级管道外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于所规定的GC1级的工业管道为GC2级。
GC工业管道级别划分图
GC工业管道级别划分图

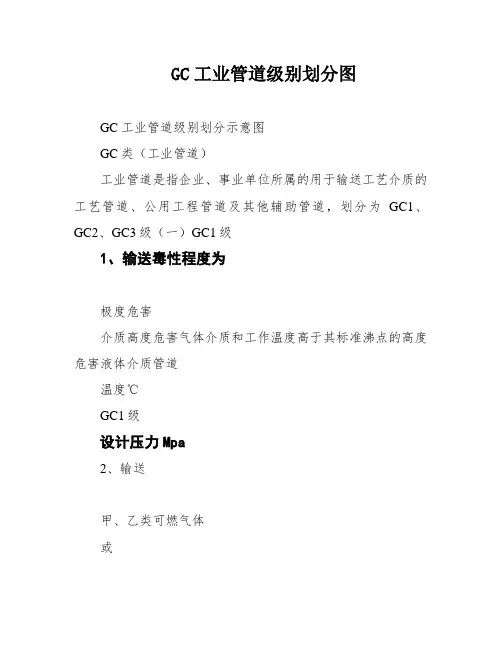

GC工业管道级别划分示意图
GC类（工业管道）
工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1、GC2、GC3级（一）GC1级
1、输送毒性程度为
极度危害
介质高度危害气体介质和工作温度高于其标准沸点的高度危害液体介质管道
温度℃
GC1级
设计压力Mpa
2、输送
甲、乙类可燃气体
或
甲类可燃液体（包括液化烃）并且设计压力大于或者等于4.0Mpa的管道
4.0
温度℃
GC1级
设计压力Mpa
3、输送
可燃流体
介质、
有毒流体
介质的管道
设计压力≥10.0Mpa；或者设计压力≥4.0Mpa，且设计温度≥400℃的管道为GC1级。
4.0
1.0
GC3
GC2
GC2
级10.0 GC1。
压力管道gc划分方法
压力管道gc划分方法宝子，今天咱们来唠唠压力管道GC划分这事儿哈。
压力管道GC类呢，主要是工业管道的划分。
GC类又分了GC1、GC2和GC3。
咱先说GC1管道哈。
要是管道输送的介质是极度危害介质或者高度危害气体介质，那这管道大概率就是GC1啦。
比如说像那些剧毒的化学品在管道里跑，这管道的要求肯定得高呀，就归到GC1类啦。
还有呢，如果管道输送的是工作温度高于标准沸点的高度危害液体介质，这也属于GC1哦。
这就好比是那些高温的、很危险的液体在管道里流，这管道要是出问题可不得了，所以得按照GC1的高标准来对待。
再说说GC2管道哈。
介质是中度危害介质或者轻度危害介质的时候，一般就是GC2啦。
比如说一些有点小危害，但不像GC1那么吓人的物质在管道里运输，就会被划分到这一类。
还有就是工作温度低于标准沸点的高度危害液体介质的管道，也属于GC2。
这就像是虽然是危险液体，但是温度没那么高，危险系数相对低一点的情况。
最后是GC3管道。
那些无毒、非可燃流体介质，设计压力小于或者等于1.0MPa，并且设计温度高于 -20℃但是不高于185℃的管道，就属于GC3啦。
这就好比是比较温和的物质在管道里走，压力也不大，温度也比较适中，所以对管道的要求相对来说就没那么高啦。
宝子，压力管道的GC划分可重要啦。
不同的划分意味着不同的设计、安装、检验和维护要求呢。
要是划分错了，可能会在安全上出大问题哦。
就像给不同的孩子穿不同尺码的衣服一样，不能乱套。
所以在工业生产里，一定要按照正确的划分方法来对待压力管道，这样才能保证生产安全、顺利地进行呀。
压力管道GC分类
三、工业管道为GC类，级别划分如下：1.符合下列条件之一的工业管道为GC1级：(1)输送GB5044《职业性接触毒物危害程度分级》中规定毒性程度为极度危害介质的管道；(2)输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；(3)输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度≥400℃的管道；(4)输送流体介质且设计压力P≥10.0MPa的管道。
2.符合以下条件之一的工业管道为GC2级：(1)输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜4.0MPa的管道；(2)输送可燃流体介质、有毒流体介质，设计压力P＜4.0MPa且设计温度≥400°C管道；(3)输送非可燃流体介质、无毒流体介质，设计压力P＜10MPa且设计温度≥400℃的管道；(4)输送流体介质，设计压力P＜10MPa且设计温度＜400℃的管道。
3.符合以下条件之一的GC2级管道划分为GC3级；(1)输送可燃流体介质、有毒流体介质，设计压力P＜1.0MPa且设计温度＜400℃的管道；(2)输送非可燃流体介质、无毒流体介质，设计压力P＜4.0MPa且设计温度＜400℃的管道。
安装资格实行分级管理，《压力管道安装许可证》分级颁发，全国有效。
GA类、GC1 级②安装资格由国家质量技术监督局受理申请、组织评审和颁发《压力管道安装许可证》；GB类、GC2、GC3级③安装资格由安装单位所在地的省级质量技术监督行政部门受理申请、组织评审和颁发《压力管道安装许可证》。
②含GA类+GB类、GA类+GC类、GA类+GB类+GC类、GC1级+GB类；③含GB类+GC2级、GB类+GC3级。
字体大小：大| 中| 小2008-07-15 09:22 - 阅读：3779 - 评论：3将各标准、规范上对压力管道的定义、分类分级收集、归纳，供网友使用。
GC工业管道级别划分图
工 业 管 道 级 别 划 分 示 意 图
GC 类（工业管道）
工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工
程管道及其他辅助管道，划分为GC1 GC2 GC3级
（一） GC1 级
1、输送毒性程度为极度危害介质高度危害气体介质和工作温度高于其标准沸点的高 度危害液体介质管道
2、输送甲、乙类可燃气体或甲类可燃液体（ 包括液化烃）并且设计压力大于或者等 于4.0Mpa 的管道
GC1级
设计压力Mpa
3、输送可燃流体介质、有毒流体介质的管道
压力》10.0Mpa ；或者设计压力》4.0Mpa,且设计温度
GC1级
> 400r 的管道为GC1级。
设计压力Mpa
10二） GC2级
GC2
设计 GC1级
4. GC2级
4、除GC3级管道除外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于GC1级规定的工业管道为GC2级管道。
（三）GC3级
输送无毒、非可燃流体介质，设计压力小于或等于I.OMpa 且设计温度高于-20 °C、但是不高于185C的工业管道为GC3级。
1.0
GC3级
-20
0 185 185 C ＞设计温度〉。
类级别划分示意
• 极度危害介质：最高容许浓度小于0.1mg/m3,如汞及其化合物、苯、 砷、氯乙烯等。 • 甲、乙类可燃气体； • 甲类；与空气混合爆炸下限小于百分之十，如乙炔、甲烷等。 • 乙类；下限≥10%，如一氧化碳、氨等。 • 甲类可燃液体；液化石油气、液化甲烷。 • 乙类可燃液体；煤油、柴油、冰醋酸。 • 可燃流体；含气体、液体。
由使用单位进行检验，也可委托有压力 管道检验资格的单位。 检验人员经专业培训，并报省级或其授 权的地（市）级质量技术监督部门备案。
（2）、全面检验：按一定周期在用工业管道 停车期间进行的较为全面的检验。
由已获得质量技术监督部门资格认可的 检验单位进行（取得自检资格的使用单位 也可以检验本单位自有的在用压力管道）
（1）压缩机、泵的出口部位；
（2）补偿器、三通、弯头（弯管）、大小头、支 管连接及介质流动的死角等部位；
（3）支吊架损坏部位附近的管道组成件以及焊接 接头； （4）曾经出现过管道安全运行的问题的部位；
（5）处于生产流程要害部位的管段以及重要装置 或设备相连接的管段；
（6）工作条件苛刻及承受交变载荷的管段。
• 存在下列情况之一的安全保护装置，不准 继续使用： • （一）无产品合格证和铭牌的； • （二）性能不符合要求的； • （三）逾期不检查、不校验的； • （四）爆破片已超过使用期限的。
第52条 安全保护装置的运行检查应符合下述要求： • 一、压力表 • 对压力表进行外观检查，并检查同一系统上的压力表读数 是否一致。存在下述问题之一的压力表，应立即更换： • （一）超过校验有效期或铅封损坏； • （二）量程与其检测的压力范围不匹配； • （三）指示失灵、表内弹簧管泄漏或指针松动； • （四）刻度不清、表盘玻璃破裂； • （五）指针断裂或外壳腐蚀严重； • （六）压力表与管道间装设的三通旋塞或针形阀开启标 记不清或锁紧装置损坏。
工业管道等级划分
工管道按照设计压力、设计温度、介质毒性程度、腐蚀性和火灾危险性划分为GC1、GC2、GC3三个等级。
一、符合下列条件之一的工业管道为GC1 级:
a) 输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道;
b) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa 的管道;
c) 输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa 且设计温度大于等于400℃的管道;
d) 输送流体介质且设计压力P≥10.0MPa 的管道。
二、符合下列条件之一的工业管道为GC2 级:
a) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa 的管道;
b) 输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa 且设计温度≥400℃的管道;
c) 输送非可燃流体介质、无毒流体介质，设计压力P<10.0MPa 且设计温度≥400℃的管道;
d) 输送流体介质，设计压力P<10.0Mpa 且设计温度<400℃的管道;
三、符合下列条件的工业管道为GC23级:
输送无毒、非可燃流体介质，设计压力≤1.0MPa且设计温度高于-20℃但不高于186℃的管道。
工业管道通常按照介质的压力、温度、性质分类。
(完整版)管道类别、级别划分
压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSG R1001-2008《压力管道压力管道设计许可规则》发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
B1.1GAl级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。
B2.1GBl级城镇燃气管道。
B2.2GB2级城镇热力管道。
B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。
B3.1GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。
B3.2GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。
工业管道GC1、GC2如何分级
工业管道GC1、GC2如何分级
作者：E网燃气文章来源：本站编辑点击数：1961 更新时间：2008-3-19 21:02:23
1. 符合下列条件之一的工业管道为GC1级。
（1）输送GB5044《职业性接触毒物危害程度分级》中毒性程度为极度危害介质的管道；
（2）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；
（3）输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度大于等于400℃的管道；
（4）输送流体介质且设计压力P≥10.0MPa的管道。
2. 符合以下条件之一的工业管道为GC2级。
（1）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa的管道；
（2）输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa且设计温度≥400℃管道；
（3）输送非可燃流体介质、无毒流体介质，设计压力P<10MPa且设计温度≥400℃的管道。
（4）输送流体介质，设计压力P<10.0MPa且设计温度<400℃的管道。
图表法确定石油化工工业管道级别
对 应关 系 也 表 现 出来 ， 满 足 工 作 需 求 。全 部 图 表
详见图 ２ 、 图 ３和 图 ４ 。
表１ 《 验收规范》 管道分级
序号 管道级别 输送介质 极度危害介质 （ 苯除外 ） 、 高度危害丙烯腈 、 光气介质
Ｐ ≥１ Ｏ
设 计压力／ Ｍ Ｐ ａ
设计温度／
２ 工 作流 程
设计人员为 了确定某根管道 的级别 ， 通 常要
先根 据介 质种类 对其 毒 性程 度 和火 灾危 险性 类别 进行 查找 ， 再根 据设 计压 力 和 设 计 温度 ， 在 标 准 的
列表 中查 找对 应 的管道 级别 。
①输送毒性程度为极度危害介质 ， 高度危 害
气体介质和工作温度高于其标准沸点的高度危害 的液体介质 的管道。
摘要 ：工业管道级别是管道设计 、 施 工安装 、 质量验收 等工作的 重要 依据 ， 因此 管道 级别 的确定务 必 准确 。对《 压 力管道安 全技 术监 察规 程—— 工业管道》 和《 石 油化 工金属 管道 工程施 工质量验 收规 范》中
的 两种 压 力 管道 分级 体 系的 不 同点进 行 比较 。 同时从 实际 工 作 需 求 出发 。 根 据 工 作 经验 编 制 了判 定 Ｇ Ｃ １
者等于 ４ ． ０ Ｍ Ｐ ａ ， 并且设计温度高于或者等于 ４ ０ ０
℃ 的管道 。
如前 文所 述 ， 当针 对某 一 根 管道 确 定 其 级 别
２ ）Ｇ Ｃ ２级 ： 除Ｇ Ｃ ３级 管道外 ， 介质 毒性 程 度 、 火 灾危 险性 （ 可燃性 ） 、 设 计压 力 和设 计 温 度 低 于
级 管道 的工作 流程。针对石化 管道级 别数 量 多、 确定 工作繁 琐的 实际情况 ， 提 出用 图表 的直观形 式查询
工业管道gcgc如何分级
工业管道GC1、GC2如何分级
作者：E网燃气文章来源：本站编辑点击数：1961 更新时间：2008-3-19 21:02:23
1. 符合下列条件之一的工业管道为GC1级。
（1）输送GB5044《职业性接触毒物危害程度分级》中毒性程度为极度危害介质的管道；
（2）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；
（3）输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度大于等于400℃的管道；
（4）输送流体介质且设计压力P≥10.0MPa的管道。
2. 符合以下条件之一的工业管道为GC2级。
（1）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa的管道；
（2）输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa且设计温度≥400℃管道；
（3）输送非可燃流体介质、无毒流体介质，设计压力P<10MPa且设计温度≥400℃的管道。
（4）输送流体介质，设计压力P<10.0MPa且设计温度<400℃的管道。
工业管道等级如何划分
工业管道等级如何划分压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSGR1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1.附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
B1.1GAl级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2GA2级:GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。
B2.1GBl级城镇燃气管道。
B2.2GB2级城镇热力管道。
B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。
B3.1GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB50160－1999《石油化工企业设计防火规范》及GB50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。
