掩护式液压支架整体结构图
ZY3800-13-30 液压支架图册
贵州六支ZY3800/13/30型掩护式液压支架随机图册郑州煤矿机械集团股份有限公司2013 年6月郑州煤矿机械集团股份有限公司ZY3800/13/30型掩护式支架随机图册一、ZY3800/13/30型液压支架随机图Y290-00总图Y290-00总图明细Y290-01顶梁Y290-02掩护梁明细Y290-03底座部分Y290-03底座部分明细Y290-04前连杆Y290-06左后连杆Y290-07右后连杆ZT/SLJ250h立柱φ250*768*753-1198ZT/SLJ250h立柱φ250*768*753-1198明细ZT/YH125平衡千斤顶φ125/70*470ZT/YH125平衡千斤顶φ125/70*470明细Y290-31推移千斤顶φ160/90*700Y290-31推移千斤顶明细Y290-32抬底千斤顶φ100/70*200Y290-32抬底千斤顶明细Y290-33底调千斤顶Φ100/70*140Y290-33底调千斤顶明细ZT/SH080h伸缩梁千斤顶Φ80/60*700ZT/SH080h伸缩梁千斤顶明细ZT/CH063r侧推千斤顶Φ63/45*170ZT/CH063r侧推千斤顶明细Y290-37侧推千斤顶Φ63/45*170Y290-37侧推千斤顶明细郑州煤矿机械集团股份有限公司ZY3800/13/30型掩护式支架随机图册Y290-00A液压原理及连接图Y290-00A液压原理及连接图明细郑州煤矿机械集团股份有限公司ZY3800/13/30型掩护式支架随机图册Y290-00B液压系统布置图Y290-00B01操纵阀组。
支撑掩护式液压支架设计

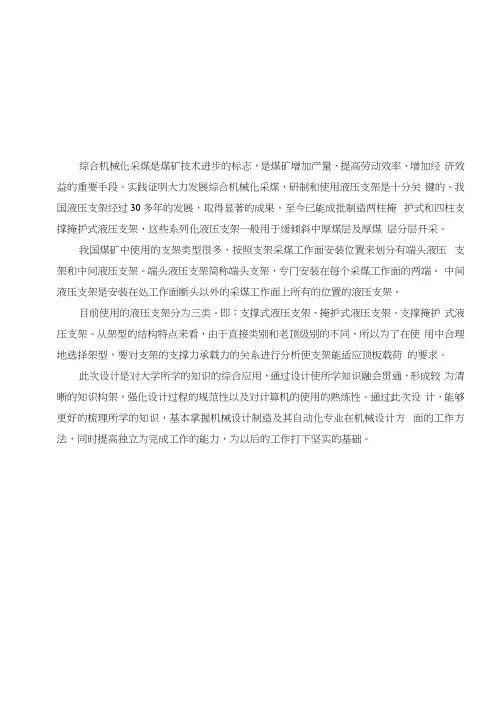

综合机械化采煤是煤矿技术进步的标志，是煤矿增加产量、提高劳动效率、增加经济效益的重要手段。
实践证明大力发展综合机械化采煤，研制和使用液压支架是十分关键的。
我国液压支架经过30多年的发展，取得显著的成果，至今已能成批制造两柱掩护式和四柱支撑掩护式液压支架，这些系列化液压支架一般用于缓倾斜中厚煤层及厚煤层分层开采。
我国煤矿中使用的支架类型很多，按照支架采煤工作面安装位置来划分有端头液压支架和中间液压支架。
端头液压支架简称端头支架，专门安装在每个采煤工作面的两端。
中间液压支架是安装在处工作面断头以外的采煤工作面上所有的位置的液压支架。
目前使用的液压支架分为三类。
即：支撑式液压支架、掩护式液压支架、支撑掩护式液压支架。
从架型的结构特点来看，由于直接类别和老顶级别的不同，所以为了在使用中合理地选择架型，要对支架的支撑力承载力的关系进行分析使支架能适应顶板载荷的要求。
此次设计是对大学所学的知识的综合应用，通过设计使所学知识融会贯通，形成较为清晰的知识构架，强化设计过程的规范性以及对计算机的使用的熟练性。
通过此次设计，能够更好的梳理所学的知识，基本掌握机械设计制造及其自动化专业在机械设计方面的工作方法，同时提高独立为完成工作的能力，为以后的工作打下坚实的基础。
第1章液压支架的概述液压支架的组成和用途液压支架的组成液压支架由顶梁、底座、掩护梁、立柱、推移装置、操作控制系统等主要部分组成。
1.1.2液压支架的用途在采煤工作面的煤炭生产过程中，为了防止顶板冒落，维持一定的工作空间，保证工人安全和各项工作正常进行，必须对顶板进行支护，而液压支架是以高压液体作为动力由液压元件与金属构件组成的至呼和控制顶板的设备，它能实现支撑、切顶、移架和推移输送机等一整套工序。
实践表明液压支架具有支护性能好、强度高、移架速度快、安全可靠等优点。
液压支架可与弯曲输送机和采煤机组合机械化采煤设备，它的应用对增加采煤工作面产量、提高劳动生产率、降低成本、减轻工人劳动和保证安全生产是不可缺少的有效措施，因此液压支架是技术上先进、经济上合理、安全上可靠、是实现采煤综合机械化和自动化不可缺少的主要设备。
ZY5000-19-43支架(Y391支架随机图册)
郑州煤矿机械集团股份有限公司ZY5000/19/43液压支架随机图册1ZY5000/19/43型 掩护式液压支架随 机 图 册郑州煤矿机械集团股份有限公司2016 年1月目 录郑州煤矿机械集团股份有限公司ZY5000/19/43型掩护式液压支架随机图册一、ZY5000/19/43型中部支架随机图 (3)二、ZYG5000/19/43型过渡支架随机图 (40)三、工作面需求及防倒防滑连接图 (53)郑州煤矿机械集团股份有限公司ZY5000/19/43型掩护式液压支架随机图册一、ZY5000/19/43型中部支架随机图Y391-00总图Y391-00总图明细Y391-01顶梁Y391-01顶梁明细Y391-02掩护梁Y391-02掩护梁明细Y391-03底座Y391-03底座明细Y391-05右前连杆Y391-07右后连杆Y391-30立柱Y391-30立柱明细ZT/TJ160af推移千斤顶φ160/105*700ZT/TJ160af推移千斤顶φ160/105*700明细ZT/YJ180b平衡千斤顶φ180/120*550-1007ZT/YJ180b平衡千斤顶φ180/120*550-1007明细ZT/CH080m侧推千斤顶φ80/60*170ZT/CH080mφ80/60*170侧推千斤顶明细ZT/DH125f抬底千斤顶φ125/90*260ZT/DH125f抬底千斤顶φ125/90*260明细ZT/PH125e护帮千斤顶φ125/90*450ZT/PH125e护帮千斤顶φ125/90*450明细ZT/SH080s伸缩梁千斤顶φ80/60*700ZT/SH080s伸缩梁千斤顶明细Y332-42调架千斤顶φ100/70*150Y332-42底调千斤顶明细Y391-00B液压系统布置图明细Y391-00B01操作阀架Y391-00B02操作阀组明细Y391-00C液压系统管路连接图38郑州煤矿机械集团股份有限公司ZY5000/19/43型掩护式液压支架随机图册二、ZYG5000/19/43型过渡支架随机图G Y391-00总图郑州煤矿机械集团股份有限公司ZY5000/19/43型掩护式液压支架随机图册GY391-00总图明细郑州煤矿机械集团股份有限公司ZY5000/19/43型掩护式液压支架随机图册G Y391-01顶梁42GY391-03底座GY391-06左后连杆GY391-07右后连杆郑州煤矿机械集团股份有限公司ZY5000/19/43型掩护式液压支架随机图册G Y391-00C液压系统管路连接图郑州煤矿机械集团股份有限公司ZY5000/19/43型掩护式液压支架随机图册50。

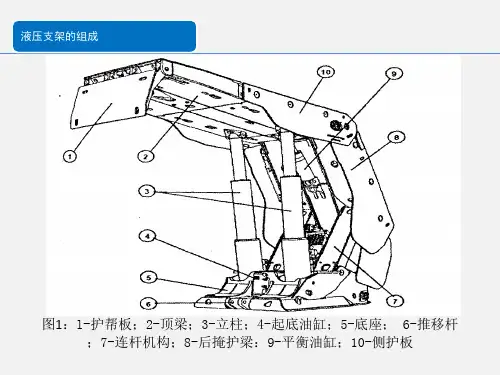

4.22液压支架的组成
液压支架的组成
六、防滑防倒装置 液压支架在倾斜工作面使用过程中，由于支架自重在工作面倾斜方向上 的分力使支架下滑，而且当工作面倾角较大，顶底板不平整时，还会导致支 架受更大的侧向力而倾倒。所以，液压支架必须备有防滑防倒装置，如图147所示。 防滑防倒装置都是利用设在相邻支架上的防滑、防倒千斤顶在调架时产 生一定的推力，以防止支架下滑、倾倒，并进行架间调整。 在工作面下出口采用排头导向梁的方法防止支架下滑及倾倒。即导向梁 的一端与输送机连接，另一端用单体液压支柱固定，并撑住顶板，移架时前 架支架就能沿着排头导向梁前移而防止下滑。
液压支架的组成
五、推移装置 支架形式不同则移架和输送机的推移方式各不一样，但都是通过液压千 斤顶来实现的。移架与输送机的推移共用一个千斤顶，千斤顶的两端分别与 支架的底座和输送机连接，由操纵阀控制，以支架与输送机互为支点的推移 方式，完成移架和输送机的推移动作。 常用的推移装置分为无框架式和框架式，无框架式可采用差动式液压缸 和浮动活塞式液压缸，它们的结构都可实现移架力大于输送机的推移力的性 能要求。
图5 a-折线形；b-直线形 1-顶梁；2-掩护梁；3-支柱；4-前连杆；5-后连杆；6-底座；7-限位千斤顶
液压支架的组成
三、底座 底座是直接和底板相接触，传递顶板压力到底板的支架部件。底座除为 立柱、掩护梁提供连接点外，还要安设推移千斤顶等部件。因此，要求底座 应具有足够的强度和刚度，对底板起伏不平的适应性强，保证支架有较好的 稳定性和排矸能力。
支撑式支架的顶梁： ➢ 整体顶梁 ➢ 分段组合式顶梁
图3 整体顶梁
图4 分段组合式顶梁
液压支架的组成
掩护梁： ➢ 折线形 ➢ 直线形 折线形掩护梁的支架相对于直线形掩护梁的支架断面大，通常插腿型掩 护式支架的掩护梁多采用此种形式，以增大通风面积。但折线形掩护梁的工 艺性差，当支架歪斜时，架间密封性较差。而直线形掩护梁制造工艺简单， 除插腿掩护式支架以外的其他掩护式支架和支撑掩护式支架多采用直线形掩 护梁。
煤矿用液压支架详细介绍

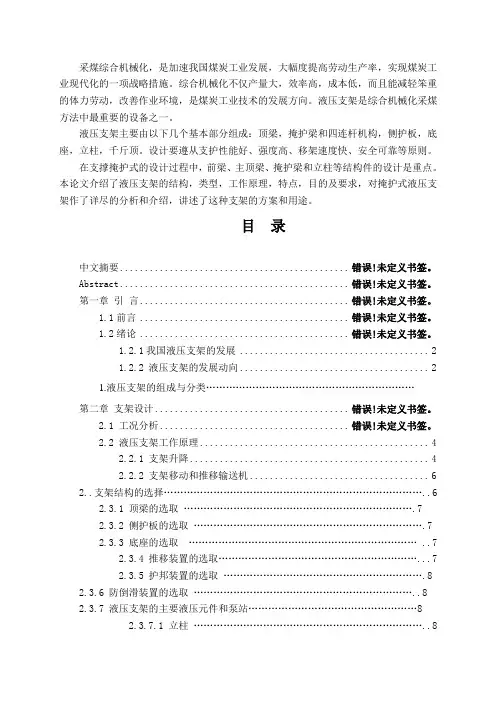

采煤综合机械化，是加速我国煤炭工业发展，大幅度提高劳动生产率，实现煤炭工业现代化的一项战略措施。
综合机械化不仅产量大，效率高，成本低，而且能减轻笨重的体力劳动，改善作业环境，是煤炭工业技术的发展方向。
液压支架是综合机械化采煤方法中最重要的设备之一。
液压支架主要由以下几个基本部分组成：顶梁，掩护梁和四连杆机构，侧护板，底座，立柱，千斤顶。
设计要遵从支护性能好、强度高、移架速度快、安全可靠等原则。
在支撑掩护式的设计过程中，前梁、主顶梁、掩护梁和立柱等结构件的设计是重点。
本论文介绍了液压支架的结构，类型，工作原理，特点，目的及要求，对掩护式液压支架作了详尽的分析和介绍，讲述了这种支架的方案和用途。
目录中文摘要.............................................. 错误!未定义书签。
Abstract .............................................. 错误!未定义书签。
第一章引言.......................................... 错误!未定义书签。
1.1前言 .......................................... 错误!未定义书签。
1.2绪论 .......................................... 错误!未定义书签。
1.2.1我国液压支架的发展 (2)1.2.2 液压支架的发展动向 (2)1.液压支架的组成与分类………………………………………………………第二章支架设计....................................... 错误!未定义书签。
2.1 工况分析...................................... 错误!未定义书签。
2.2 液压支架工作原理 (4)2.2.1 支架升降 (4)2.2.2 支架移动和推移输送机 (6)2..支架结构的选择 (6)2.3.1 顶梁的选取 (7)2.3.2 侧护板的选取 (7)2.3.3 底座的选取…………………………………………………………… ..72.3.4 推移装置的选取 (7)2.3.5 护邦装置的选取 (8)2.3.6 防倒滑装置的选取 (8)2.3.7 液压支架的主要液压元件和泵站 (8)2.3.7.1 立柱 (8)2.3.7.2 液控单向阀 (9)2.3.7.3 安全阀 (9)2.3.7.4 操纵阀 (10)2.3.7.5 泵站 (10)2.4 支架主要尺寸的确定 (11)2.4.1 已知参数 (11)2.4.2 支架高度的确定 (11)2.4.3 中心距和宽度的确定 (12)2.4.4 梁端距和顶梁长度的确定 (12)2.4.5 支架四连杆机构尺寸设计及计算 (12)2.4.6 底座长度的确定 (16)2.4.7 顶梁长度的确定 (16)2.4.8 立柱的技术参数确定 (18)2.4.8.1 立柱数的确定 (19)2.4.8.2 支撑方式 (19)2.4.8.3 立柱缸体内径 (19)2.4.8.4 立柱间距 (20)2.5 液压支架的受理分析和计算 (21)2.5.1 顶梁的受力分析 (21)2.5.2 掩护梁的受力分析…………………………………………………………222.5.3 底座受理分析 (25)2.6 液压支架主要部件的强度校核 (26)2.6.1 顶梁强度校核 (26)2.6.2 掩护梁强度校核 (32)2.6.3 底座强度校核 (35)2.6.4 立柱强度校核 (38)2.7 液压系统设计 (42)第三章结束语 (44)第四章参考资料 (46)20世纪50年代前，在国内外煤矿生产中，基本上采用木支柱、木顶梁或金属摩擦支柱铰接顶梁来支护顶板。
液压支架常见故障、结构图
1、钢球与阀座密封不好，内部串液；
2、阀座上O形圈损坏；
3、钢球与阀座处被脏物卡住。
1、阀柱端面不平与阀垫密封不严，进液通回液；
2、阀垫、中阀套处O形圈损坏。
1、更换上井检修；
2、上井更换O形圈；
3、多动作几次无效，则更换清洗。
1、更换上井，拆换阀柱；
2、更换上井拆换。
2、及时补充乳化液、处理漏液。
1、使泵通气、经通气孔注满乳化液；
2、更换吸液阀或清洗吸液管；
3、拧紧密封；
4、更换距离套；
5、拧紧螺丝或换密封。
1、更换活塞填料；
2、拧紧接头，更换管子；
3、重调安全阀。
1、密封吸液管、配液管、接口；
2、补充乳化液；
3、重调安全阀。
1、拧紧接头、更换坏管；
2、更换安全阀；

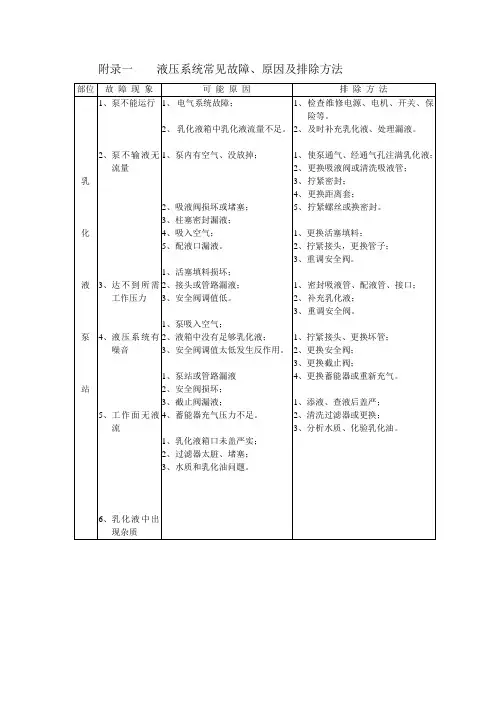

附录一液压系统常见故障、原因及排除方法
部位
故障现象
可能原因
排除方法
乳
化
液
泵
站
1、泵不能运行
2、泵不输液无流量
3、达不到所需工作压力
4、液压系统有噪音
5、工作面无液流
6、乳化液中出现杂质
1、电气系统故障；
2、乳化液箱中乳化液流量不足。
1、泵内有空气、没放掉；
2、吸液阀损坏或堵塞；
3、柱塞密封漏液；
4、吸入空气；
3、更换上井，拆换密封件。
1、更换，严禁重物撞击；
2、更换，操作时不要猛推重压；
3、更换。
1、清洗；
2、更换压块；
3、手把摆角足够。
液控单向阀
1、不能闭锁液路
2、闭锁腔不能回液，立柱千斤顶不回缩
ZY8000-20-43型掩护式液压支架图册
ZY8000/20/43型掩护式液压支架随机图册郑州煤矿机械集团股份有限公司2014 年7月郑州煤矿机械集团股份有限公司ZY8000/20/43型掩护式液压支架随机图册一、ZY8000/20/43型中部支架随机图 (3)二、ZYG8000/20/43型过渡支架随机图 (42)三、ZY8000/20/43支架工作面需求及防倒防滑随机图 (54)郑州煤矿机械集团股份有限公司ZY8000/20/43型掩护式液压支架随机图册一、ZY8000/20/43型中部支架随机图Y332-00总图Y332-00总图明细Y332-01顶梁Y332-01顶梁明细Y332-02掩护梁Y332-02掩护梁明细Y332-03底座组件Y332-03底座组件明细Y332-05右前连杆Y332-07右后连杆Y332-30立柱Y332-30立柱明细Y332-32推移千斤顶φ160/105*900Y332-32 推移千斤顶φ160/105*900明细Y332-33平衡千斤顶φ200/140*556-970Y332-33平衡千斤顶千斤顶明细Y332-34侧推千斤顶φ100/70*170Y332-34侧推千斤顶明细Y332-35抬底千斤顶φ125/90*260Y332-35抬底千斤顶Y332-36护帮千斤顶φ180/120*573Y332-36护帮千斤顶明细Y332-38伸缩梁千斤顶φ100/70*800Y332-38伸缩梁千斤顶明细Y332-42调架千斤顶φ100/70*150Y332-42底调千斤顶明细Y332-00B液压系统布置图明细Y332-00B02操纵阀组Y332-00B03进液管组件Y332-00B05水管组件郑州煤矿机械集团股份有限公司ZF13000/25/38型放顶煤液压支架随机图册Y332-00C管路连接图郑州煤矿机械集团股份有限公司ZF13000/25/38型放顶煤液压支架随机图册郑州煤矿机械集团股份有限公司ZFG13000/27.5/42型放顶煤过渡支架随机图册二、ZYG8000/20/43型过渡支架随机图GY332-00总图GY332-00总图明细GY332-01顶梁GY332-01顶梁明细GY332-03底座组件GY332-03底座组件明细郑州煤矿机械集团股份有限公司ZFG13000/27.5/42型放顶煤过渡支架随机图册GY332-00A液压原理及连接图。
ZY72002040D型掩护式液压支架
ZY7200/20/40D型掩护式液压支架立柱SL-320/230X1940序号图号名称材料数量备注183232194001006 大缸体320X950组件127202-06012-083螺栓M6X12 4.83外购GB70-86 333613000 固定环53X28X5.5Q235A1433313001 三半环66X53X540Cr3586110002000000 底阀组件1SL4.04 633391016 卡键32040Cr2781732000402501 卡箍K320X4X25聚甲醛1外购833296006 支撑环320452980132029503802 鼓型圈G320X295X38聚氨酯1外购1081132001251201 导向环LW320X12.5X12聚甲醛2外购1181723000402501 卡箍K230X4X25聚甲醛1外购1233391015 卡键23040Cr21333296101 支撑环2304521480123020503802 鼓型圈G230X205X38聚氨酯1外购1581123001251201 导向环LW230X12.5X12聚甲醛2外购1631889002 堵25X244511780702500240101 O形圈25X2.4P229橡胶1外购1881802502100121 挡圈A25X21X1.25聚四氟乙烯2外购1931724001 螺钉M30X1.5X204512037700036 护板Q235A1217104-10020-040螺栓M10X20 4.82外购GB5781-2000 2231192153 活柱210X99027SiMn12383232194002006 小缸体230X990组件12433191316 导向套230X210X9040Cr12580424022801002 蕾型圈WL240X228X10聚氨酯1外购2681424000600301 挡圈LDW240X6X3聚甲醛1外购2733191315 导向套320X290X10040Cr12880433031801002 蕾型圈WL330X318X10聚氨酯1外购2981433000600301 挡圈LDW330X6X3聚甲醛1外购3081621000403501 导向环DM210X4X35聚甲醛1外购3181629000404001 导向环DM290X4X40聚甲醛1外购3280521023001652 蕾型圈NL210X230X16.5聚氨酯1外购3381521001000401 挡圈LDN210X10X4聚甲醛1外购3480529031402002 蕾型圈NL290X314X20聚氨酯1外购3581529001200401 挡圈LDN290X314X4聚甲醛1外购3633393013 卡环32027SiMn33780733500570102 O形圈335X5.7丁腈橡胶1外购3833197317 缸盖320X290X4027SiMn13937191010 挡圈33565Mn14080629031400902 防尘圈JF290X314X9聚氨酯1外购4133393004 卡环24540Cr34280724500570102 O形圈245X5.7丁腈橡胶1外购4333197119 缸盖230X21040Cr1 4437191009 挡圈24565Mn1 4580621023400902 防尘圈JF210X234X9聚氨酯1外购4646300006 立柱标牌不锈钢1外购4752621936 塑料堵DN25聚乙烯1外购4852621933 塑料堵DN12聚乙烯2外购推移千斤顶Q-160/105X900序号图号名称材料数量备注184116090013136 缸体160X900组件1252621935 塑料堵DN19聚乙烯2外购333361005 卡键16040Cr2481716000301401 卡箍K160X3X14聚甲醛1外购533266001 支撑环160451633261008 活塞头160X8040Cr1780116013503802 鼓型圈G160X135X38聚氨酯1外购881116001251201 导向环LW160X12.5X12聚甲醛2外购980708500570102 O形圈85X5.7丁腈橡胶1外购1081808507500201 挡圈A85X75X2聚四氟乙烯2外购1131081215 活塞杆105X90027SiMn11280510512101302 蕾型圈NL105X121X13聚氨酯1外购1381510500800401 挡圈LDN105X8X4聚甲醛1外购1480716000570102 O形圈160X5.7丁腈橡胶1外购1581816015000201 挡圈A160X150X2聚四氟乙烯1外购1633161111 导向套160X10540Cr11781610500302001 导向环DM105X3X20聚甲醛1外购1833363001 卡环16540Cr31980716500570102 O形圈165X5.7丁腈橡胶1外购2033167010 缸盖160X105451217420-00165-253挡圈16565Mn1外购 (GB893.1-86) 2280610512500802 防尘圈JF105X125X8聚氨酯1外购2346300005 千斤顶标牌不锈钢1外购2480706800310101 O形圈68X3.1P229橡胶1外购2533711134 螺堵M64X1640Cr12633711254 螺母M32X224512789010008050003 位移传感器组件1外购（天玛）2831889003 堵22X184512980702200240102 O形圈22X2.4丁腈橡胶1外购3081802201800121 挡圈A22X18X1.25聚四氟乙烯1外购3189010009050001 位移传感器磁环组件1外购（天玛）327214-10020-103螺钉M10X2045H2外购GB79-2000 3333711230 螺堵M27X2540Cr13480703500310102 O形圈35X3.1丁腈橡胶1外购3531889005 堵D22X30X264513680702000240102 O形圈20X2.4丁腈橡胶1外购3736900525 U型卡φ4X52351外购平衡千斤顶Q-200/140X480序号图号名称材料数量备注184120048013006 缸体200X480组件123109 1102活塞杆140X48027SiMn1333281001 活塞头200451433381001 卡键200452581720000402001 卡箍K200X4X20聚甲醛1外购633286001 支撑环200451780120017503802 鼓型圈G200X175X38聚氨酯1外购881120001251201 导向环LW200X12.5X12聚甲醛2外购980711500570102 O形圈115X5.7丁腈橡胶1外购1081811510500202 挡圈A115X105X2聚四氟乙烯2外购1181614000302001 导向环DM140X3X20聚甲醛1外购1280420219001002 蕾型圈WL202X190X10聚氨酯1外购1381420200600301 挡圈LDW202X6X3聚甲醛1外购1480514015601302 蕾型圈NL140X156X13聚氨酯1外购1581514000800401 挡圈LDN140X8X4聚甲醛1外购1633181112 导向套200X14040Cr11733383001 卡环21540Cr31880721500570102 O形圈215X5.7丁腈橡胶1外购1937181003 挡圈21565Mn12033187112 缸盖200X140451外购2180614016000802 防尘圈JF140X160X8聚氨酯1外购2246300005 千斤顶标牌不锈钢1外购2352621933 塑料堵DN12聚乙烯2外购247214-10016-101螺钉M10X1645H2外购GB/T79-2000 257104-08010-041螺栓M8X10 4.82外购GB/T5781-2000 2637700084 护板Q235A1侧推千斤顶Q-63/45X170序号图号名称材料数量备注184106017013104 缸体63X170组件125411046 231021100 活塞杆45X170组件137214-08010-103螺钉M8X1045H2外购GB79-2000 433211013 活塞头63X35X4340Cr1 580703500310102 O形圈35X3.1丁腈橡胶1外购681803503000152 挡圈A35X30X1.5聚四氟乙烯2外购780206305101702 山型圈63X51X17聚氨酯1外购881306300350121 导向环LW63X3.5X12聚甲醛2外购980706300310102 O形圈63X3.1丁腈橡胶1外购1081806305800152 挡圈A63X58X1.5聚四氟乙烯1外购1181604500301601 导向环DM45X3X16聚甲醛1外购1233112001 导向套63X4540Cr1 1380504505701002 蕾型圈NL45X57X10聚氨酯1外购1481504500600301 挡圈LDN45X6X3聚甲醛1外购1580604506100652 防尘圈JF45X61X6.5聚氨酯1外购1646300005 千斤顶标牌不锈钢1外购1752621903 塑料堵10聚乙烯2外购1833711356 螺母M33X3X2040Cr1护帮千斤顶Q-125/90X425序号图号名称材料数量备注184112042514026 缸体125X425组件1231062012 活塞杆90X42540Cr137422-00070-253挡圈7065Mn1外购GB894.1-86 433631003 保持套85X70351533332001 半环85X56X1240Cr2633246022 支撑环125X70451780707000570102 O形圈70X5.7丁腈橡胶1外购GB1235-76 881806006000201 挡圈A70X60X2聚四氟乙烯2外购GB1235-76 980112510503402 鼓型圈G125X105X34聚氨酯1外购1081112501001201 导向环LW125X10X12聚甲醛2外购1133241002 活塞头125X70X574511233141111 导向套125X90X4440Cr1 1380509010201002 蕾型圈NL90X102X10聚氨酯1外购1481509000600301 挡圈LDN90X6X3聚甲醛1外购1581609000301601 导向环DM90X3X16聚甲醛1外购1633343004 卡环12540Cr3 1780713000570102 O形圈130X5.7丁腈橡胶1外购GB1235-76 1833147111 缸盖125X9040Cr1197420-00130-253挡圈13065Mn1外购GB893.1-86 2080609010600652 防尘圈JF90X106X6.5聚氨酯1外购2146300005 千斤顶标牌不锈钢1外购2252621932 塑料堵DN10聚乙烯2外购2380712500570102 O形圈125X5.7丁腈橡胶1外购GB1235-76 2481812511500201 挡圈A125X115X2聚四氟乙烯1外购抬底千斤顶Q-140/105X250序号图号名称材料数量备注184114026034023 套鞋20CrMnMo125353002 284114025012003 缸体140X250组件1331081209 活塞杆105X25027SiMn147214-08020-103螺钉M8X2045H2外购GB79-2000 533251103 活塞头140X10040Cr1 681714000252501 活塞导向环140X135X25聚甲醛1外购780314012301603 活塞密封140X123X16组件1外购87402-00018-253垫圈1865Mn2外购GB93-87 97302-18000-043螺母M1842外购GB41-86 107502-05032-203开口销5X32Q2352外购GB91-86 1131714227 螺栓M188.82 1280706700300202 O形圈67X3丁腈橡胶1外购GB3452-86 1381807507000201 挡圈75X70X2聚四氟乙烯2外购1433152101 导向套140X1054511580414113300823 导向套静密封141X133X8.2组件1外购1681610500252501 活塞杆导向环105X110X25聚甲醛2外购1780510512001603 导向套动密封105X120X16组件1外购1880714220530202 O形圈142.24X5.33丁腈橡胶1外购GB3452-86 197214-06012-103螺钉M6X1245H2外购GB79-20002080610512000722 防尘圈105X112X120X7.2X12聚氨酯1外购2152621903 塑料堵10聚乙烯2外购2246300005 千斤顶标牌不锈钢1外购底调千斤顶Q-125/85X200序号图号名称材料数量备注184112020015004 缸体125x200组件12544 110027422-00068-253挡圈6865Mn1外购（GB894.1-86）33363 1001保持套85x6845143333 2001半环85x56x1240Cr253324 6022支承环125x7045165260 0070O形圈70x5.775260 1070挡圈A70x60x2聚四氟乙烯2外购85262 0040鼓型圈G125x105x34橡胶组件1外购95262 1040导向环LDW125x10x12聚甲醛2外购103324 1002活塞头125x70x57451113107 2101活塞杆85x20040Cr1123314 3006导向套125x8540Cr1135262 1731导向环DM85x3x30聚甲醛1外购145260 0125O形圈125x5.7P229橡胶1外购155260 1125挡圈A125x115x2聚四氟乙烯1外购165262 0431蕾型圈NL85x97x10橡胶组件1外购175262 1431挡圈LDN85x6x3聚甲醛1外购183712 3003挡圈6x6x185452195262 0731防尘圈JF85x101x6.5P907橡胶1外购204630 0005标牌不锈钢1外购215262 1903塑料堵10聚乙烯2外购。
ZY3800-13-30 液压支架图册
贵州六支ZY3800/13/30型掩护式液压支架随机图册郑州煤矿机械集团股份有限公司2013 年6月郑州煤矿机械集团股份有限公司ZY3800/13/30型掩护式支架随机图册一、ZY3800/13/30型液压支架随机图Y290-00总图Y290-00总图明细Y290-01顶梁Y290-02掩护梁明细Y290-03底座部分Y290-03底座部分明细Y290-04前连杆Y290-06左后连杆Y290-07右后连杆ZT/SLJ250h立柱φ250*768*753-1198ZT/SLJ250h立柱φ250*768*753-1198明细ZT/YH125平衡千斤顶φ125/70*470ZT/YH125平衡千斤顶φ125/70*470明细Y290-31推移千斤顶φ160/90*700Y290-31推移千斤顶明细Y290-32抬底千斤顶φ100/70*200Y290-32抬底千斤顶明细Y290-33底调千斤顶Φ100/70*140Y290-33底调千斤顶明细ZT/SH080h伸缩梁千斤顶Φ80/60*700ZT/SH080h伸缩梁千斤顶明细ZT/CH063r侧推千斤顶Φ63/45*170ZT/CH063r侧推千斤顶明细Y290-37侧推千斤顶Φ63/45*170Y290-37侧推千斤顶明细郑州煤矿机械集团股份有限公司ZY3800/13/30型掩护式支架随机图册Y290-00A液压原理及连接图Y290-00A液压原理及连接图明细郑州煤矿机械集团股份有限公司ZY3800/13/30型掩护式支架随机图册Y290-00B液压系统布置图Y290-00B01操纵阀组。
Y134液压支架出厂图册
0.06
0.3
47
2
堵16
3613 0004
0.08
0.16
48
2
堵13
3613 0003
0.06
0.12
49
4
堵10
3613 0002
0.03
0.12
50
0
51
2
节流堵Φ3
3188 9031
0
52
1
接头B12.5(G)/10(M)
3613 1429
0
53
0
54
2
接头10X205
3613 1336
Y134.00-21
50.46
50.46
不投产
80
1
盖
Y134.00-22
3.23
3.23
不投产
81
2
螺栓M12*35
7104-12035-041
0
GB5781-86不投产
82
4
弹簧垫圈
7402-00024-041
0
GB93-87不投产
83
1
千斤顶Q-125/90*250
2534 0106
56
56
抬低不投产
84
2
弹簧垫圈
7402-00012-011
0
GB/T93-1987不投产
85
1
千斤顶Q-160/105*180
2556 0336
0
前梁
86
1
销轴Φ55*300
Y134.00-23
6.1
6.1
87
1
标牌
Y134.00-24
支撑掩护式支架.
3、防护性能好。 4、梁端距变化小，变化量仅为42mm。 5、采用浮动活塞式推移装置（见图3-2-10中11），使移 架力大于推溜力。推移千斤顶的活塞杆与输送机相连， 缸体与支架的底座相连。推溜时活塞腔进液，先将浮 动活塞推至缸口，然后活塞杆才移动而推溜；当活塞 杆腔进液时，先将浮动活塞推回到活塞杆后端，随后 推缸体而移架。因为活塞杆面积小于缸体环形面积， 故移架力大于推溜力。 6、前梁千斤顶承载腔油路上装有较大流量的安全阀（图 3-2-10中10），其整定压力为38.8MPa，比立柱安全阀 整定压力（31.8MPa）高，流量也大（约40l/min）。
二、BC520—25/47型厚煤层支架
BC520-25/47型支架（图3-2-11）是厚煤层一次采全 高支撑掩护式液压支架，是目前我国支撑高度最大的 支架。它适用于采高2.8 ～4.4m，煤层倾角≤15°的、 直接顶中等稳定和老顶有明显周期来压的工作面。要 求底板平整，其抗拉强度不低于10MPa。 主要特点： 1、支撑高度、工作阻力及支护强度均较大。 2、前梁为伸缩式结构，在采煤机截割过后、支架还未前 移之前，伸缩梁伸出而立即支护新暴露的顶板。 3、顶梁、掩护梁和后连杆都设有单侧活动的侧护板，同 时在底座上也设有侧推千斤顶14。 4、推移千斤顶为浮动活塞式结构。采用双伸缩立柱、配 充气式支架安全阀。
第三节 支撑掩护式支架
一、ZY35B型支架（图3-2-9） ZY35B型支架是四柱直接支撑的支撑掩护式支架，适 用煤层厚度2.0～3.3m、倾角≤25°、顶板中等稳定或 稳定、底板允许比压不小于2MPa的地质条件，该支架在 我国应用极为普遍，主要零部件强度经过优化设计，具 有重量轻，性能好等优点。 组成：由顶梁、立柱、掩护梁、前后连杆、底座、推移 装置、防滑装置、护帮装置和液压元件等组成。 特点： 1、工作阻力大、支护强度高，切顶能力强。 2、采用带机械加长段的单伸缩立柱，立柱长度为1425～ 3175mm，调高范围较大。
ZY3800-13-30 液压支架图册
贵州六支ZY3800/13/30型掩护式液压支架随机图册郑州煤矿机械集团股份有限公司2013 年6月郑州煤矿机械集团股份有限公司ZY3800/13/30型掩护式支架随机图册一、ZY3800/13/30型液压支架随机图Y290-00总图Y290-00总图明细Y290-01顶梁Y290-02掩护梁明细Y290-03底座部分Y290-03底座部分明细Y290-04前连杆Y290-06左后连杆Y290-07右后连杆ZT/SLJ250h立柱φ250*768*753-1198ZT/SLJ250h立柱φ250*768*753-1198明细ZT/YH125平衡千斤顶φ125/70*470ZT/YH125平衡千斤顶φ125/70*470明细Y290-31推移千斤顶φ160/90*700Y290-31推移千斤顶明细Y290-32抬底千斤顶φ100/70*200Y290-32抬底千斤顶明细Y290-33底调千斤顶Φ100/70*140Y290-33底调千斤顶明细ZT/SH080h伸缩梁千斤顶Φ80/60*700ZT/SH080h伸缩梁千斤顶明细ZT/CH063r侧推千斤顶Φ63/45*170ZT/CH063r侧推千斤顶明细Y290-37侧推千斤顶Φ63/45*170Y290-37侧推千斤顶明细郑州煤矿机械集团股份有限公司ZY3800/13/30型掩护式支架随机图册Y290-00A液压原理及连接图Y290-00A液压原理及连接图明细郑州煤矿机械集团股份有限公司ZY3800/13/30型掩护式支架随机图册Y290-00B液压系统布置图Y290-00B01操纵阀组。
掩护式液压支架四连杆机构设计
前言经过近30 年的发展和努力, 我国液压支架的设计、制造水平在不断提高, 特别是在缓倾斜中厚煤层的液压支架方面积累了相当丰富的经验, 架型已基本趋于成熟、完善, 在品种和质量方面与国际先进水平相比差距越来越小。
但在控制元件和控制系统方面, 与先进国家的产品相比还有较大差距。
所以, 今后除应继续针对我国国情和煤层具体条件, 开发一些新架型、新品种外, 还应在改进支架控制系统和提高支架的工作可靠性方面下功夫。
近年来, 我国采煤综合机械化的水平有所提高, 随着综合机械化采煤技术的不断发展和新型大功率采煤机、工作面输送机的出现, 要求支架与之相配套, 但若支架的控制系统不作相应的改进, 是满足不了这一要求的。
到目前为止, 我国国产液压支架的控制方式仍然停留在跟机手把单向邻架控制或本架控制水平。
这种控制方式, 虽然具有控制系统简单、制造容易、造价较低和对煤层地质条件变化适应性较强的优点, 但它存在严重缺点: ①工人劳动条件差, 安全性差; ②移架速度慢, 影响采煤机效率的发挥; ③通风条件差,支架故障率高; ④支架支护效能的发挥程度与操作人员的经验多少和技能高低有密切关系。
液压支架实现自动控制后, 就可有效地克服上述缺点, 实现对支架的电液控制, 而且有多种控制方式可供选择, 人员可在较安全的地方集中对整个工作面的支架进行远程控制或程序控制1.液压支架的概述1.1液压支架的组成液压支架由顶梁、底座、掩护梁、立柱、推移装置、操纵控制系统等主要部分组成。
1.2液压支架的用途在采煤工作面的煤炭生产过程中，为了防止顶板冒落，维持一定的工作空间，保证工作人员安全和各项作业正常进行，必须对顶板进行支护。
而液压支架是以高压液体作为动力，由液压元件与金属构件组成的支护和控制顶板的设备，他能实现职称、切顶、移动和推移输送机等一套工序。
实践表明液压支架具有支护性能好、强度高、移架速度快安全可靠等优点。
液压支架与可弯曲输送机和采煤机组成综合机械化采煤设备，它的应用对增加采煤工作面产量、提高劳动生产率、降低成本、减轻工人的体力劳动和保证安全生产是不可缺少的有效措施。
掩护式液压支架说明书-Y108-sms
一、概述ZY86400/25.5/55型掩护式液压支架，是中煤北京煤矿机械有限责任公司针对伊旗昊达煤炭有限责任公司丁家圪堵煤矿3-2煤和神东天隆集团公司霍洛湾煤矿2-2煤层的复合区的煤层赋存条件而设计、制造的工作面液压支架，该支架与采煤机、运输机配套使用。
