地基连系梁和地基梁的区别

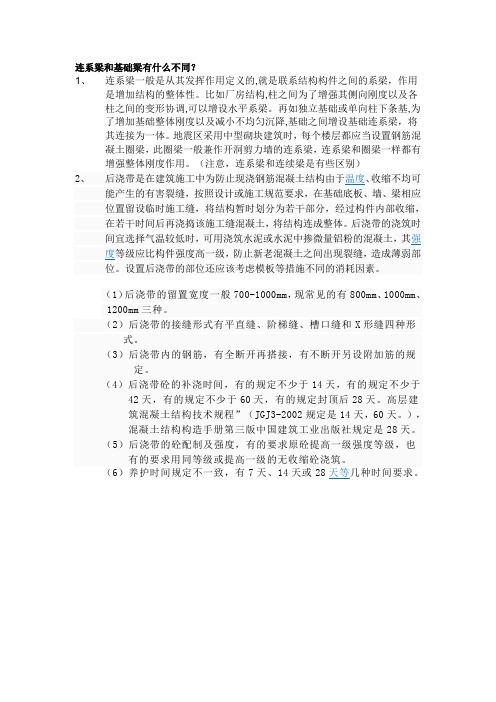

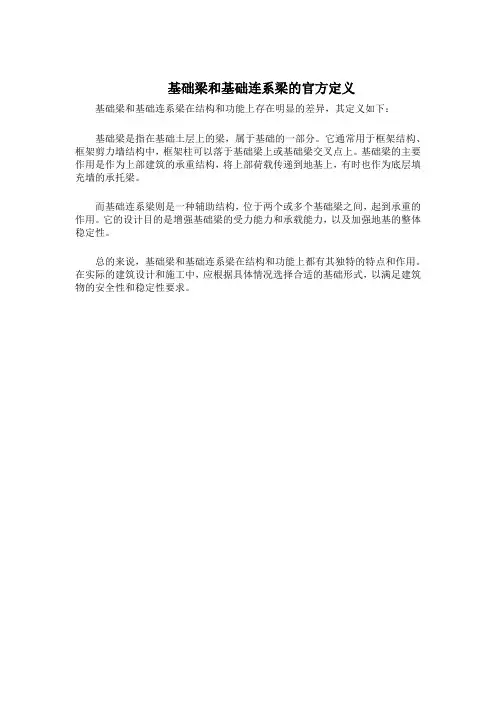

基础拉梁是指独立基础，在基础之间设置的梁。可起到抵抗不均匀沉降的作用。一般仅承担首层墙体荷载。可按构造设置，而不按计算设置。其宽度一般与墙同宽或略宽50-100，且不小于250，宽度宜大于等于L/25~L/35,高度大于等于L/15~L/20

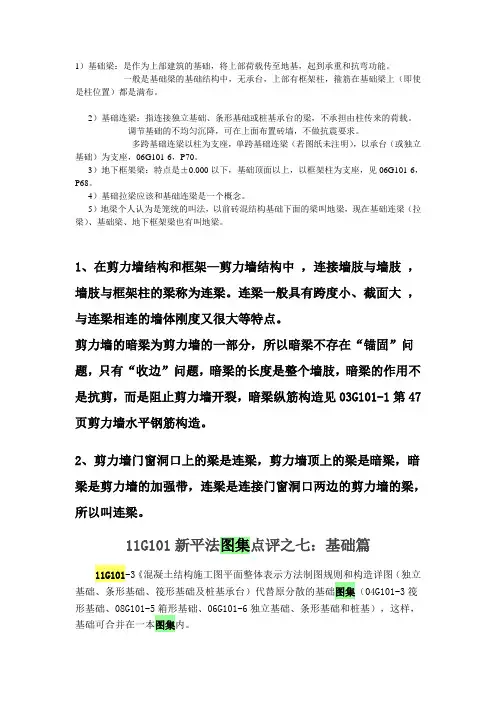

基础梁是指条形基础的地基梁或筏板基础的肋梁，也叫地梁，地基梁。

基础梁基础梁作为基础的一部分，主要起到柱子间连系的作用，使基础形成较稳定的结构，也部分抗弯和抗剪的作用，当独立柱之间不均匀沉降时会起到抗剪的作用。一般基础梁的截面较大，截面高度一般建议取1/4~1/8跨距，这样基础梁的刚度很大，可以起到基础梁的效果，其配筋由计算确定。具体请看地规74页

怎么计算梁的配筋图的钢筋用量

梁梁的平面表示方法：集中标注- 1、梁编号 2、截面尺寸 3、箍筋 4、上部贯通筋或架立钢筋 5、侧面纵向构造钢筋或受扭钢筋 6、梁顶面标高高差原位标注 7、梁支座上部筋 8、梁下部钢筋 9、吊筋、附加钢筋及构造钢筋钢筋公式上部通长筋：长度＝净跨长+左支座锚固+右支座锚固当hc-保护层(直锚长度)>=LaE时，取Max(LaE ,0.5hc＋5d) 当hc-保护层(直锚长度)

第一排长度=左或右支座锚固+净跨长/3 第二排长度=左或右支座锚固+净跨长/4 如有第三排筋伸入跨内1/5，如果一共两排,第一排为通长筋,则第二排按LN/3计算中间支座负筋长度上排长度=2*净跨长/3+支座宽下排长度=2*净跨长/4+支座宽注：净跨长为左右较长的跨架立筋长度＝净跨-左负筋伸入长度-右负筋伸入长度+ 150*2 注：当贯通筋和架立筋同时存在时，搭接值取150MM。构造筋长度=净跨长+2*15d 抗扭筋长度=净跨长+2*锚固长度拉筋长度=梁宽-2*保护+2*1.9d+2*max(10d,75mm) 根数=【(净跨长-50*2)/非加密间距*2+1】*排数当梁宽≤350时，拉筋直径为6mm；梁宽>350时，拉筋直径为8mm。拉筋间距为非加密区箍筋间距的两倍。当设有多排拉筋时，上下两排拉筋竖向错开设置。下部钢筋下部通长钢筋长度=净跨长+左支座锚固+右支座锚固下部不伸入支座钢筋长度=净跨长-0.1*2*净跨长下部非通长钢筋长度=净跨长+左支座锚固+右支座锚固箍筋长度=(梁宽-保护层*2 +梁高-保护层)*2+1.9d*2+max(10d,75mm)*2

桩基础施工方案

青岛惠陆科技孵化中心项目桩基础施工方案

青岛胶南万德建筑工程有限公司桩基础施工方案（一）施工工艺本工程冲孔桩的施工工艺主要包括以下工序。 1、护筒设置及定位； 2、冲孔机冲击成孔； 3、钢筋笼制作、安装； 4、灌注水下混凝土。（二）工艺流程和施工技术措施（1）工艺流程本工程的工艺流程如下采用如下工艺流程，（见图），并各工序的技术措施如下：冲孔灌注桩施工工艺流程（2）技术措施 1、准备工作 1．1、测量放线

建立临时施工控制网：为保证桩位定点的准确性，本工程拟采用外围控制网及场内定点控制网的方法进行施工测量、定点；（1）建立外围控制网：根据施工图纸各轴线关系，选择控制轴线，延伸至施工场地外建立控制点网，以便校对桩位时进行测量复核；（2）建立场内控制网：因本工程的轴线交错较大，场外控制网点不能完全确定轴位走向及定点，因而必须在场内建立与场外控制网关联的牢固网点，进行控制；（3）放桩定位，在建立控制网后，对全建筑物桩位进行放样，建立固定标桩，标桩采用≥ф16钢筋，其埋设深度不低于0.8m，并高出地面10cm，标桩固定用混凝土覆盖加以保护；（4）建立标桩时，应反复测量核对，建立放线册，交付监理单位存档及现场复核。 2、护筒设置及桩机定位：（1）冲孔桩径小，护筒一般用4～8mm厚的钢板加工制成，高度为1.5～2m。冲孔桩的护筒内径应比钻头直径大100mm。护筒顶部应开设溢浆口，并高出地面0.15～0.30m。（2）护筒有定位、保护孔口和维持水位高差等重要作用。护筒位置要根据设计桩位，按纵横轴线中心埋设。埋设护筒的坑不要太大。坑挖好后，将坑底整平，然后放入护筒，经检查位置正确，筒身竖直后，四周即用粘土回填，分层夯实，并随填随观察，防止填土时护筒位置偏移。护筒埋好后应复核校正，护筒中心与桩位中心应重合，偏差不得大于50mm。

弹性地基梁法(“m”法)公式以及地下连续墙计算书

根据上海市标准《基坑工程设计规程》的规定，在施工临时工况下，地下连续墙的计算采用规范推荐的竖向弹性地基梁法(“m ”法)。弹性地基梁法取单位宽度的挡土墙作为竖向放置的弹性地基梁，支撑简化为与截面积、弹性模量、计算长度有关的弹簧单元，如图1为弹性地基梁法典型的计算简图。图1 竖向弹性地基梁法计算简图基坑开挖面或地面以下，水平弹簧支座的压缩弹簧刚度H K 可按下式计算： h b k K h H ..= z m k h .= 式中，H K 为土弹簧压缩刚度(kN/m)；h k 为地基土水平向基床系数(kN/m 3)；m 为基床系数的比例系数；z 为距离开挖面的深度；b 、h 分别为弹簧的水平向和垂直向计算间距(m)。基坑内支撑的刚度根据支撑体系的布置和支撑构件的材质与轴向刚度等条件有关，按下式计算： B L A E K ....2α= 式中：K ——内支撑的刚度系数(kN/m/m)； α——与支撑松弛有关的折减系数，一般取0.5～1.0；混凝土支撑或钢支撑施加预压力时，取1.0； E ——支撑构件材料的弹性模量(kN/m 2)； A ——支撑构件的截面积(m 2)； L ——支撑的计算长度(m)； S ——支撑的水平间距(m)。（2）水土压力计算模式作用在弹性地基梁上的水土压力与土层分布以及地下水位有关系。水土压力计算采用水土分算，利用土体的有效重度和c 、?强度指标计算土压力，然后叠加水压力即得主动侧的水

土压力。土的c 、?值均采用勘察报告提供的固结快剪指标，地下连续墙变形、内力计算和各项稳定验算均采用水土分算原则，计算中地面超载原则上取为20kPa 。基坑周边地下连续墙配筋计算时分项系数取1.25。 ①土压力计算：墙后主动土压力计算采用朗肯土压力计算理论，主动土压力强度（kPa ）计算公式如下： a a i i a K c K h r q p 2)(-+=∑ 其中，i r 为计算点以上各土层的重度，地下水位以上取天然重度，地下水位以下取水下重度； i h 为各土层的厚度； a K 为计算点处的主动土压力系数，)2 45(tan 2φ-= a K ； φ,c 为计算点处土的总应力抗剪强度指标。按三轴固结不排水试验或直剪固快试验峰值强度指标取用。 ②水压力计算：作用在支护结构上主动土压力侧的水压力在基坑内地下水位以上按静水压力三角形分布计算；在基坑内地下水位以下水压力按矩形分布计算(水压力为常量)，并不计算作用于支护结构被动土压力侧的水压力，见下图所示。其中， w h ?为基坑内外水位差，w r 为水的重度，取为10kN/m 3。图2 静水压力分布模式

梁配筋计算

梁摘要：本文总结了8*8m、6*6m 梁的线荷载设计值、梁的宽度、高度取值、梁箍筋肢距及复合箍筋、梁弯矩算法、梁钢筋根数、定量性分析不同跨度、截面大小梁的配筋、梁的抗剪能力，总结了梁的配筋公式及设计中要注意的要点、腰筋、剪力墙连梁、pkpm 建模及梁的布置方法。本文章总结于：刘铮“建筑结构设计快速入门”、朱炳寅“建筑结构设计问答与分析”、“建筑地基基础设计方法及实例分析”、郁彦“高层建筑结构概念设计”、杨星“pkpm 结构软件从入门到精通”、钢结构论坛、文献以及网上别人经验总结。共13 页。注：本文中的一些估计并不精确，可能存在一定或较大的误差，估计荷载大小，只是为了在设计时，心中有底，更好的去进行概念设计。在估计过程中有些公式表达得并不清楚，可以直接看结果。 2011-11-20---12-28 1.荷载： 1.1：例假设一个8m*8m 的框架，传给梁的荷载标准值为15 2 kN / m ，沿x 方向设置一根次梁，分割成2 个同样大小的双向板，则单边板传给主梁的线荷载标准值为22.5 KN /m，如果是两边都有板，则主梁的线荷载标准值为45 KN /m.设计值为56 KN /m（包括填充墙）；假设一个6m*6m 的框架，传给梁的荷载标准值为15 2 kN / m ，沿x 方向设置一根次梁，分割成2个同样大小的双向板，，则单边板传给主梁的线荷载标准值为16.9 KN /m，如果是两边都有板，则主梁的线荷载标准值为34 KN /m.设计值为42 KN /m（包括填充墙. 1.2.定量分析: 1.2.1.假设120 厚板，活荷载为3.5，梁300*800mm，填充墙高度3m，240 厚墙时，柱子尺寸8m*8m，中间设一道次梁时，梁线荷载设计值为：（1.2*（0.12*25+2）+1.4*3.5）*1.5m *2+1.2*5.24*3m *0.7+25*0.3*0.8=52 KN /m 120 厚墙时：（1.2*（0.12*25+2）+1.4*3.5）*1.5m *2+1.2*2.96*3m =25*0.3*0.8=50 KN /m 1.2.2.假设120 厚板，活荷载为3.5，梁250*600mm，填充墙高度3m，240 厚墙时，柱子尺寸6m*6m，中间设一道次梁时，梁线荷载设计值为：（1.2*（0.12*25+2）+1.4*3.5）*1.125m *2+1.2*5.24*3m *0.7+25*0.25*0.6=42 KN /m 120 厚墙时：（1.2*（0.12*25+2）+1.4*3.5）*1.125m *2+1.2*2.96*3m +25*0.25*0.6=40KN /m。 1.2.3.总结：一般来说，大跨度（8m）梁上线荷载设计值（包括自重，填充墙等）可以用50 KN /m 来估计；6m 跨度梁的线荷载设计值可以用40 KN /m来估计，以上估计荷载设计值均考虑了双向板传递给梁的荷载。一般3m 高填充墙传递给梁的线荷载设计值在10-15 KN /m范围内，可以用13 KN /m来近似估计；300*800 的梁自重线荷载为6 KN /m ,250*600 的梁线荷载为 4 KN /m；梁上线荷载设计值超过了40 KN /m就可以认为是较大荷载，梁的截面应该取大值。梁上线荷载设计值时，可以近似按每平方18 2 kN / m 的荷载大小传递给梁。

基础桩头施工方案

.工程概况本工程基础工程桩均采用钻孔灌注桩，为群桩基础。桩径分别为800、1000 和1100,桩长均为42M钻孔灌注桩共计3760根，桩顶绝对标高2.900米，凿桩高度均为1500,设计要求桩身进入承台100mm桩钢筋锚入承台35d。整体道床桩为直径400预应力管桩，约400根，桩顶标高相对标高-0.880米（绝对标高5.920米），桩身进入承台100mm桩钢筋锚入承台35d。二.控制要点在基础施工中，为了有效的保证工程桩身质量，需在施工中控制以下要点： 1、挖土施工中控制挖土机械不碰撞工程桩。 2、控制截桩的标高，截桩前测定桩顶标高，用红油漆做标记。截桩时不得损伤桩身，桩顶标咼尽量控制在设计标咼。 3、截桩的桩头处理宜表面修平，钢筋伸入承台的锚固长度》35d。 4、管桩清孔和接桩处理，钢筋锚固与焊接应符合2002浙G22先张法预应力混凝土管桩图集和焊接规范的要求。三、塔吊承台区域整体道床列检库、月检库工程桩处理措施本工程5#、6#、9#、10#塔吊基础承台位于整体道床列检库、月检库工程桩区域。考虑到塔吊桩桩径（? 800）大于工程桩桩径（? 500），塔吊桩桩长长于工程桩，因此，塔吊桩的承载能力大于工程桩。对于这部分工程桩处理措施如下：塔吊基础桩与工程桩重叠位置，工程桩由塔吊桩来替换。两塔吊基础桩中间的工程桩在塔吊基础桩施工时一起完成。工程桩和塔吊基础承台的处理与塔吊桩与塔吊基础承台处理塔吊基础桩与工程桩施工示意图

措施相同；具体施工事宜在后续施工过程中以联系单的形式同设计沟通，处理此部位施工问题。详见：塔吊基础桩与工程桩施工示意图。四、工程桩截桩及桩头处理 1、基础挖土时200型挖机、120型挖机和人工配合施工，专人指挥作业，挖机不得碰撞工程桩，桩周边土方均用人工挖土。凿除的桩头和余土集中后由挖机配合塔吊运出基坑。 2、钻孔灌注桩凿除桩头时根据基础承台的设计标高施工，根据设计标高要求，桩头进入承台高度100,桩头的钢筋预留35d长度伸入基础承台内，不得随意切除桩头预留钢筋，预留钢筋短的进行焊接加长，满定锚固长度35d的要求, 焊接长度，单面焊接10d，双面焊接5d,焊缝光滑平整。并应进清渣验收。 3、凿除桩头宜用人工配合电动空压气泵等工具施工，严禁直接用挖机拉断，桩头上口要根据设计标高凿除平整，不宜缺棱掉角，以便桩基动测检测。 4、承台处的土方开挖清理至设计标高止，对每道轴线承台部位的桩进行验线，并做好隐蔽验收的记录，桩位移超越规范应另行处理。 5、桩位检测，待截桩工序完成后，进行轴线测放定位，浇筑混凝土垫层施工，混凝土垫层施工完毕后，再次进行轴线测放定位和弹线，测量和记录每根桩X、丫方向偏移值，超出规范要求的由设计单位处理。 6本工程的工程桩需按设计要求做小应变检测、超声波检测，符合要求后再进行下道工序即基础承台施工 7、桩头处理的示意图：

计算手工梁板柱配筋

根据SATWE计算结果手工配筋一、SATWE梁的计算结果的含义： 1、加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配筋率要求控制。若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算； 1）用户输入的箍筋间距信息在SATWE参数设置框中 2）沿梁全长箍筋的面积配筋率要求，见《混规》11．3．9 梁端设置的第一个箍筋距框架节点边缘不应大于50mm。非加密区的箍筋间距不宜大于加密区箍筋间距的2倍。沿梁全长箍筋的面积配筋率ρsv应符合下列规定：

3）如何进行换算？保持总的配箍率不变，当加密区间距为100，非加密区间距为200，则应对非加密区箍筋面积进行换算，假设换算前后面积分别为ASV1、ASV2，间距分别为S1、S2，则有：ASV1/ S1= ASV2/ S2. 2、算例下面的梁为百盛米厂第三层右边数过来第四根边梁。该梁有关信息如下：截面参数(m) B*H = 0.250*0.600 保护层厚度(mm) Cov = 30.0 箍筋间距(mm) SS = 100.0 混凝土强度等级RC = 30.0 主筋强度(N/mm2) FYI = 360.0 箍筋强度(N/mm2) FYJ = 210.0 抗震构造措施的抗震等级NF = 4 1、梁顶纵筋和梁底纵筋 1）配置原则：框架梁、次梁单侧纵筋不得多于两层，底筋根数不少于3根；同侧纵筋布置中，不同直径的钢筋，直径相差不大于2级；框架梁、次梁通长纵筋直径可小于支座短筋直径。尽量使通长面筋不大于支座纵筋面积的60％，但不宜小于30％。 2）手工配置：

桩基础专项施工方案

第一章工程概况 1.1 编制依据 1、根据甲方提供的技术要求及地质勘察报告； 2、建筑桩基技术规范JGJ94—94； 3、混凝土结构工程质量验收规范(GB50204—2002)； 4、钢筋混凝土工程施工及验收规范(GBJ240—83)； 5、建筑安装工程质量检验评定统一标准(GBJ300—88)； 6、工程测量规范(GB50026—93)； 7、城市测量规范(GJJ8—85)； 8、混凝土外加剂应用技术规范(GBJ119—88)； 9、混凝土搅合用水标准(JGJ63—89)； 10、钢筋焊接机验收规程(JGJ18—96)； 11、混凝土强度检验评定标准(GBJ201—83)； 12、混凝土质量控制标准(GB50164—92)； 1.2工程简介 1.2.1工程简介工程名称：龙腾御景城工程。工程地点：地处大夏河沿岸，西临南滨河路。业主名称：江西财茂实业发展有限公司 1.2.2工程概况 1、本工程桩基采用泵吸反循环钻孔灌注桩，持力层选用中风化泥质粉砂岩，岩石饱和单轴抗压强度标准值frk= MPa，桩端进入持力层1d且不小于1m，且需穿透软弱夹层。 2、一柱一桩桩中心对应于柱形心，桩身混凝土强度等级为C ，承台混凝土强度等级为C ，桩主筋保护层厚度为50mm。 3、桩基施工完成后，应按省有关规定对桩身质量和桩基承载力进行检测，检验合格后，才能进行下一道工序的施工。 4、本工程桩直径有 mm等。 1.3地质情况 1、杂填土：成分不均，埋藏浅，工程力学性能差，不可以做建筑物基础持

力层。 2、淤泥质粉质粘土：分布连续，埋藏浅，厚度较小，工程力学性能一般，不可以做建筑物基础持力层。 3、卵石：层位稳定，层面起伏大，厚度较小，承载力高，工程力学性能高，但不宜做高层基础持力层。 4、强风化-中风化花岗岩：层位稳定，层面起伏大，厚度大，承载力高，工程力学性能好，是理想的基础持力层。 1.4工程的质量要求根据招标文件要求，本工程质量标准:合格。

弹性地基梁计算模型的选择

pkpm弹性地基梁5种模式的选择 pkpm弹性地基梁结构在进行计算时，程序给出了5种计算模式，现对这5种模式的计算和选择进行一些简单介绍。⑴按普通弹性地基梁计算：这种计算方法不考虑上部刚度的影响，绝大多数工程都可以采用此种方法，只有当该方法时基础设计不下来时才考虑其他方法。⑵按考虑等代上部结构刚度影响的弹性地基梁计算：该方法实际上是要求设计人员人为规定上部结构刚度是地基梁刚度的几倍。该值的大小直接关系到基础发生整体弯曲的程度。而上部结构刚度到底是地基梁刚度的几倍并不好确定。因此，只有当上部结构刚度较大、荷载分布不均匀，并且用模式1算不下来时方可采用，一般情况可不用选它。⑶按上部结构为刚性的弹性地基梁计算：模式3与模式2的计算原理实际上最一样的，只不过模式3自动取上部结构刚度为地基梁刚度的200倍。采用这种模式计算出来的基础几乎没有整体弯矩，只有局部弯矩。其计算结果类似传统的倒楼盖法。该模式主要用于上部结构刚度很大的结构，比如高层框支转换结构、纯剪力墙结构等。⑷按SATWE或TAT的上部刚度进行弹性地基架计算：从理论上讲，这种方法最理想，因为它考虑的上部结构的刚度最真实，但这也只对纯框架结构而言。对于带剪力墙的结构，由于剪力墙的刚度凝聚有时会明显地出现异常，尤其是采用薄壁柱理论的TAT软件，其刚度只能凝聚到离形心最近的节点上，因此传到基础的刚度就更有可能异常。所以此种计算模式不适用带剪力墙的结构。另外，设计人员在采用《JCCAD 用户手册及技术条件》附录C中推荐的基床反力系数K时，该值已经包含上部刚度了，所以没有必要再考虑一次。⑸按普通梁单元刚度的倒楼盖方式计算：模式5是传统的倒楼盖模型，地基梁的内力计算考虑了剪切变形。该计算结果明显不同与上述四种计算模式，因此一般没有特殊需要不推荐使用。

梁板柱配筋计算书

截面设计本工程框架抗震等级为三级。根据延性框架设计准则，截面设计时，应按照“强柱弱梁”、“强剪弱弯”原则，对内力进行调整。框架梁框架梁正截面设计非抗震设计时，框架梁正截面受弯承载力为： M u 1 s f c bh02(9-1-1)抗震设计时，框架梁正截面受弯承载力为： M u E 1 s f c bh02 / RE(9-1-2)因此，可直接比较竖向荷载作用下弯矩组合值M 和水平地震作用下弯矩组合值M 乘以抗震承载力调整系数后RE的大小，取较大值作为框架梁截面弯矩设计值。即 M Max M u , RE M uE(9-1-3)比较 39 和表 43 中的梁端负弯矩，可知，各跨梁端负弯矩均由水平地震作用控制。故表 39 中弯矩设计值来源于表 43，且为乘以RE后的值。进行正截面承载力计算时，支座截面按矩形截面计算；跨中截面按T 形截面计算。 T 形截面的翼缘计算宽度应按下列情况的最小值取用。 AB 跨及 CD 跨： b f 1 3l0 =7.5/3=2.5m； b f b s n0.3 [ 4.20.5 (0.25 0.3)] 4.2m b f b12h f0.3 12 0.3 1.86m h f h00.1 ，故取b f =1.86m 判别各跨中截面属于哪一类T 型截面：一排钢筋取 h0=700－40=660mm，

两排钢筋取 h0=700－65=635mm, 则 f c b f h f h0h f 2=14.3×1860×130×（660－130/2） =2057.36kN.m 该值大于跨中截面弯矩设计值，故各跨跨中截面均属于第一类T 形截面。BC 跨： b f 1 3l0 =3.0/3=1.0m； b f b s n =0.3+8.4-0.3=8.4m； b f b12h f 0.312 0.131.86m ; h f h00.1，故取b f =1m 判别各跨中截面属于哪一类T 型截面：取h0=550－40=510mm，则 f c b f h f h0 h f 2=14.3 ×1000×130×（ 510－130/2）=827.26kN.m 该值大于跨中截面弯矩设计值，故各跨跨中截面均属于第一类T 形截面。各层各跨框架梁纵筋配筋计算详见表 49 及表 50。表格 49 各层各跨框架梁上部纵筋配筋计算层号 AB 跨BC 跨CD 跨 -MABz-MABy-MBCz-MBCy-MCDz-MCDy 负弯矩 M （ kN·m）-213.6-181.8-188.86-188.86-181.18-213.6 M bh0.1140.0970.1010.1010.0970.114 1 f c0 s2 1(12s ) 0.1210.1020.1070.1070.1020.121 4 0.9710.9490.9470.9470.9490.971 s 0. 5 1(12s ) 配筋 As（m m2）925.84803.52839.35839.35803.52925.84实配钢筋3C203C203C203C20 3 负弯矩 M （ kN·m）-370.84-319.2-347.48-347.48-319.92-370.84

地基基础桩基施工组织设计方案

地基基础-桩基施工组织设计方案编制依据 1、按照《建筑桩基技术规范JGJ94-94》、《建筑地基基础设计规范GBJ50007-2002》、《建筑地基基础工程施工质量验收规范GB50202-2002》等有关国家的法律法规及规范，进行编制。 2、本工程的招标文件、施工图纸、地质资料。 3、参照了国际标准ISO9001中有关的程序文件、质量手册、技术标准等。 4、现场踏勘、工程周边环境的了解。 5、公司类似工程经验。目录第一章工程概况3 第二章质量、进度、安全目标4 第三章施工部署5 第四章主要工艺技术措施12 第五章施工工期保证措施19 第六章工程质量保证措施22 第七章安全生产、文明施工管理措施28 第八章施工材料管理34 第一章工程概况。工程建设地点位于镇针织工业功能区。本工程为主厂房和烟囱钻孔灌注桩桩基础，±0.000m相当于黄海标高17.400m，自然标高为17.00m。桩砼强度等级C30,其中主厂房为直径Ф600桩141根、直径Ф800桩59根，要求桩端全截面进入6-3岩土（中风化凝灰岩）的长度不小于0.8米，有效桩长现场确定，单桩极限承载力标准值ZH-1为7000KNZH-2为4000KN，静载试验桩5根，另有3根做破坏性实验，大、小应变检测按规范规定执行;烟囱直径Ф600桩61根，要求桩端全截面进入6-3岩土（中风化凝灰岩）的长度不小于0.7米，有效桩长现场确定，单桩极限承载力标准值为3300KN，设计值为1650KN，静载实验桩2根，其中一根桩需确定单桩极限承载力，

大、小应变检测按规范执行。招标编号为：承包方式：包工包料；施工工期要求：总工期60日历天。质量要求：符合（工程施工质量验收规范）标准。工程地质情况:详见浙江省地矿勘察院对本工程的岩土工程勘察报告。本工程为中硬场地,上部卵石层厚度达3-8m，进入持力层中强风化厚度较深、极易造成漏浆、坍孔、扩孔现象直接影响成桩质量，普通桩机难以施工,应采用冲击成孔桩机施工。在成孔期间将邀请建设设计勘察监理各方参加,并提出对设计桩型变更的合理化建议,使工程成桩质量提高到最佳状态。第二章质量、进度、安全目标根据招标文件要求，我公司将工程质量、进度、安全目标确定如下：质量目标：工程施工质量和管理质量目标达到（工程施工质量验收规范）的合格标准。进度目标：自甲方签字确认的开工日期后60天内完成投标范围内工作。（不包括不可抗力停待时间）。（具体以开工报告为准）。安全文明施工目标：确保施工期内安全零事故；争创杭州安全、文明施工标化工地。第三章施工部署第一节施工策划和施工准备一、施工策划根据本工程地质条件，结合我公司的技术水平，机械装备和施工经验，使工期尽可能提前，实行桩基施工和保护周围环境二位一体的原则。同时考虑现场实际情况及配备的用水、用电情况，我公司拟投入8台CZ30-60型钻机。针对本工程特定的地质条件，届时将针对实际情况采用改进钻头等措施，抽调精兵强将，科学合理安排各道工序，采用平行作业，交叉作业相结合的施工方法，精心组织，精心施工，确保质量；按期完成任务。二、施工程序按设计及工程要求，桩基工程按下图所示程序进行：

梁板柱配筋简单操作步骤

构件配筋的简单操作一、梁配筋（纵筋、箍筋、腰筋、扭筋、吊筋）（梁纵筋以三级钢计算，梁箍筋以一级钢计算，截面为350x700mm）：图中G0.7-0.7为梁箍筋配筋面积，单位为cm2。前一个0.7表示箍筋加密区面积，后一个0.7表示箍筋非加密区面积。以350mm宽的梁需要配四肢箍为例：箍筋加密区为0.7x2/4=0.35 cm2,表示加密区箍筋单肢需要的面积为0.35 cm2。箍筋非加密区为0.7/4=0.175cm2, 表示非加密区箍筋单肢需要的面积为0.175cm2。所以配置8@100/200(4)。图中12-0-11，12-0-14为梁上部纵筋配筋面积，单位为cm2。梁支座处面筋应取两数值中的大值。以图中为例11 cm2和12 cm2就应该取12cm2配筋，配筋时查钢筋公称截面面积表。图中8-5-8，7-7-7为梁下部纵筋配筋面积，单位为cm2。梁下部纵筋应取三数值中的大值。以图中为例第一跨处梁就应该配8cm2，第二跨处梁就应该配7cm2，配筋时查钢筋公称截面面积表。当梁抗扭需要时，会出现图中数值VT字样，如VT1-0.1，VT1需要均衡的加到梁四周需要的纵筋中去，面积为cm2。配筋时查钢筋公称截面面积表。 0.1表示表示抗扭箍筋沿周边布置的单肢箍面积最小值，不必与Asv 或者Asv0 再相加，只要梁截面最外侧的箍筋单肢面积不小于此值即可梁箍筋计算示意：

二、板配筋（板配筋以三级钢计算）: 图中板块中间横竖向数字240为板底筋配筋面积，单位为mm2。查每米板宽度配筋面积表得可配：8@200 （251 mm2>240 mm2）。图中板块边横竖向数字为板支座负筋配筋面积，单位为mm2。配筋时取每边板支座负筋处两数值的大值，配筋时方法同板底筋配筋面积，查每米板宽度配筋面积表。三、柱配筋（柱纵筋和箍筋均按三级钢计算）: 图中（0.19）为柱的轴压比。图中2.6为柱子角筋的面积，单位为cm2，按照单偏压计算时候不需要按2.6 cm2配置角筋，按照双偏压计算事应该取不小于2.6cm2配置角筋。（计算时按照单偏压计算，双偏压验算，双偏压计算无定解）配筋时查钢筋公称截面面积表。图中12和14为柱包含角筋计算面积时柱单侧所需的纵筋，单位为cm2。配筋时查钢筋公称截面面积表。图中G1.5-0.3为柱所需箍筋，单位为cm2。 1.5表示柱箍筋加密区的面积，为X向和Y 向的较大值。计算为1.5/柱子箍筋肢数=柱单肢箍所需面积，配筋时查钢筋公称截面面积表。 0.3表示柱箍筋非加密区的面积，计算同柱子加密区方法。图中1.8表示梁柱节点核心区所需要的箍筋面积，单位为cm2。计算同柱子加密区方法。

桩基础施工方案

基础工程施工方案审批表本工程基础设计等级为乙级，采用大直径人工控孔灌注桩。（一）、桩基简介基础设计采用人工挖孔桩，人工挖孔桩桩径为900mm共计65

根。持力层均为沙卵石层，桩端极限承载力为1900kpa。桩钢筋保护层厚度为50mm，桩纵筋采用焊接接头。其中桩径的数量及技术参数如下表：（二）、工程地质简介根据勘察报告书，本工程地质情况分布为：第一层为杂填土，层厚0.3~2.50m,主要由粉质粘土、粉土，及建筑垃圾、残积砂质粘性土回填，部分为淤泥及淤泥质土，局部含卵石、条石及块石等。本层全场均有分布，密实度及均匀性差，工

程性能差；第二层为粉土，层厚1.3~3.20m，黄褐色—黄色，稍湿，稍密，具有含水量高、孔隙比大、强度低、易触变等特点，工程性能差，承载力110kpa；第三层为砾砂，层厚0.80~2.40m，主要成分为石英，长石、少量云母，卵石砾石含量30％，泥质含量较高（一般为20%~50%），分布不均匀，属中压缩性土，工程性能较差，承载力120kpa；第四层为圆砾石层主要成分为灰岩石、石英砂岩、次为脉石英，粒径0.5—2cm,填充物以细沙为主，少量粘粒，湿-饱和，稍密，层厚0.7—1.3m，工程性能一般，承载力180kpa。第五层为稍密卵石层，厚度2.60~5.40m，颗粒主要成分为砾石、卵石（卵石粒径一般为20~40mm），含少量粘粒，工程性能较好，承载力300kpa，设计考虑作为基础地基持力层。水文情况：场地地下水类型主要为第四系全新统冲积物中空隙性潜水，砾石卵石层为主要积水层，含水性和透水性较好，受大气降水和凯江河的补给，地下水位受季节性变化影响，水位变幅0.5—1.0m，目前地下水稳定水位为5.50m,为HCO3—Ca型淡水对砼无腐蚀作用。气候条件：每年平均气温20.2°C，每年平均降雨量750mm，全年超过5mm的降雨天数为35天，超过10mm的降雨天数为12天。每年3～6月份为雨季。二、主要施工方法

3×20普通钢筋箱梁计算书讲解

目录 1、工程概况 (2) 2、主要技术标准 (2) 3、采用规范 (2) 4、主要材料 (2) 5、计算参数 (2) 6、结构计算模型 (3) 7、持久状况承载能力极限状态计算 (4) 8、持久状况正常使用极限状态计算 (6) 9、横梁的计算 (8) 10、构件构造要求 (10) 11、结论 (10)

1、工程概况本桥是黑龙江省伊绥高速公路南互通E匝道桥第四联钢筋混凝土箱梁桥。采用3-20米等高度现浇钢筋混凝土箱梁桥。 2、主要技术标准设计荷载：公路—I级桥面宽度：B＝10.5m 2个车道设计安全等级二级 3、采用规范《公路桥涵设计通用规范》（JTG D60-2004）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）《公路工程技术标准》（JTG B01-2003） 4、主要材料主梁材料：C40混凝土普通钢筋： HRB335钢筋，抗拉强度设计值为280MPa； 5、计算参数（1）、采用空间有限元杆系将主梁离散为35个节点， 34个单元。荷载组合及验算内容一律按《公路桥涵设计通用规范》（JTG D60-2004）与《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）相关条文执行。（2）、活载布置采用外侧偏载最不利方式布载。（3）、荷载取值： ●恒载：一期恒载混凝土容重为26kN/m3；二期恒载为10cm沥青铺装，容重为26kN/m3，防撞栏杆为9.6kN/m； ●活载：荷载标准为公路I级，并考虑汽车荷载引起的冲击力，

冲击系数的取值参照《公路桥涵设计通用规范》（JTG D60-2004）计算，由程序计算出此结构的自振频率为9.8Hz，得到冲击系数＝0.36； ●汽车引起的离心力：取值参照《公路桥涵设计通用规范》（JTG D60-2004）； ●汽车引起的制动力：取值参照《公路桥涵设计通用规范》（JTG D60-2004），如果有离心力参与荷载组合是制动力取值按照0.7 倍考虑； ●基础变位：基础作用按照支座不均匀沉降考虑，支座的沉降量为0.5cm； ●温度梯度：依据《公路桥涵设计通用规范》（JTG D60-2004） 4.3.10 第3 条，对结构的梯度温度引起的效应进行考虑，取值参照表4.3.10-3竖向日照正温差计算温度基数表混凝土铺装的结构类型取值。混凝土上部结构竖向日照反温差为正温差乘以-0.5。铺装为10cm沥青，T1取14 ℃，T2取 5.5℃； ●均匀温度：依据《公路桥涵设计通用规范》（JTG D60-2004），取升温为30℃，降温38℃。 6、结构计算模型采用空间杆系将上部主梁离散成51个节点，50个单元。结构离散图如下所示：

手工计算梁板柱钢筋

手工计算钢筋公式大全第一节框架梁一、首跨钢筋的计算 1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值 3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}。钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d}。钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } 4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋 5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。 6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。（如下图所示） 7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60° ≤800mm夹角=45° 二、中间跨钢筋的计算 1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：

灌注桩基础施工方案

灌注桩基础施工方案 1.3.1施工准备清理场地，接通水源、电源，施工范围周边设置标准围栏并设警示标志，必要时修筑施工便线，确保社会车辆及行人正常通行。桩位采用全站仪进行坐标定位，测量放线复核完毕，修筑泥浆池，钻孔设备进场，采用商品混凝土，混凝土配合比、钢筋原材经检验合格经报监理工程师批准后使用。 1.3.2施工划分根据图纸，本工程桩基可分为四部分，***东侧为一施工区域，***南侧1~4轴为一施工区域，5-8轴为一施工区域，11~17轴为一施工区域，后三个区域根据桩顶高程不同进行划分。四个施工区域布置四台钻机同时施工，隔桩跳打，连续施工。 1.3.3埋设护筒（1）护筒采用6mm厚钢板卷制而成，直径比设计桩径大20～30cm，护筒长2.3m，埋深2m。在挖埋护筒时，挖孔直径比护筒大0.4m。填埋采用人工回填土，层层夯实。坑底深度与护筒底同高且平整，护筒顶必须高出现况地面30厘米以上，防止泥土进入桩基造成夹层或断桩。每台钻机钢护筒至少准备2个以上，已做备用。 ***车站为半地下车站，在4-10轴之间桩顶覆土较高，施工前先将过高的覆土开挖，以确保桩基施工质量。（2）特殊地段相应加长护筒，护筒底层及周围50cm用粘性土夯实，以防护筒漏水造成塌孔。（3）护筒允许偏差：顶面位置为5cm，倾斜度为1%。

钻孔灌注桩施工工艺流程图施工准备平整场地测量放线定位钻机就位对中钻孔、掏渣清孔灌注桩成孔下钢筋笼下导管灌注混凝土清理桩头无损检测钻孔机械准备泥浆制备钢筋原材料实验钢筋骨架制作下一工序施工试块试压合格导管制作、试压制作混凝土试块上报方案审批监理工程师检查桩位复测成孔检验孔底检测监理批准配合比试桩检测

13#桩基础施工方案

寿光市洛兴社区13#楼桩基工程施工组织设计方案江苏苏中建设集团股份有限公司 2013.12.20

施工组织设计方案一、编制依据根据寿光市洛兴社区13#楼桩基工程施工图纸及〈〈建筑工程桩基施工规范〉〉、〈〈建筑地基与基础工程质量验收规范〉〉GB50202—2002 有关规定和我公司多年的施工经验编制本施工组织设计。一、工程概况寿光社洛兴社区13#楼桩基工程位于寿光市洛兴街与永福路交叉口东南角，该桩基工程采用长螺旋钻孔超流态砼灌注桩工艺，桩径400伽，设计桩长12m桩数375棵，砼标号：C2d 三、施工组织机构及施工布署公司将专门成立桩基工程项目经理部，项目经理吉小泉，技术负责人牟磊，施工队长郑兴文，技术员郑志胜、材料员李会成，资料员郭希山，安全员王玲军，另有会计、出纳等后勤人员 4 人等组成完整的施工现场管理机构。公司各职能科室积极配合，确保各项工作的顺利开展。四、施工准备 1 、平整场地，布置运输线路。根据场地自然标高与设计标高的情况，将现场再平整一遍，清除有碍施工的障碍，选择好机械、设备进出场道路，机具材料堆放场地要做好夯实。 2、接通施工用水电。 3、根据建设单位要求和周围实际情况，搭设临时水泥库、仓库各 2 间以及门卫、食堂和宿舍。

4、工程开工前，工程负责人、技术员、施工员尽快熟悉图纸，组织

图纸会审和技术交底，编制详细的施工方案和材料供应保障措施。五、主要工序的施工方法 1、设备进场、安装；选择有资质的实验室进行各种材料复检和砼的试配委托。 2、测量放线、定桩位。 3、钻机就位，并进行孔位复核。 4、用长螺旋钻机钻孔至设计孔深。 5、在提升钻杆的同时，开启砼输送泵，压入配制好的超流态砼至地表。 6、停止泵送砼，钻杆提升至地面并检查标高。 7、桩机移至下孔位。 &压灌桩施工工序：测量放线定桩位一钻机就位调整垂直度一钻孔、钻孔至设计标咼边提钻边泵送灌注混凝土检查标咼 t 商砼制备 9、具体施工工艺 (1)定位放线根据甲方提供的现场轴线桩用经纬仪和钢卷尺准确测设出各工段轴线及桩位。根据高程桩用水准仪测出各场地标高，并设立标高控制准线，对桩位进行编号，相应标出桩位基坑地面标高。 (2)成孔、灌桩 1)桩机按桩位就位，通过水平尺及垂球十字双向控制螺旋钻杆垂直度，钻头距地面不小于10厘米对准桩位压入土中。 2)钻机成孔：旋转钻杆至桩底设计标高，校核桩身长度，并记录好。

梁配筋总结原则

梁配筋框架梁的有关规定抗震结构截面要求纵向钢筋计算要求目的：通过“强柱弱梁”措施引导框架中的塑性铰首先在梁端形成，控制梁端塑性铰具有较大的塑性转动能力，以保证框架梁端截面具有足够的曲率延性。在确定混凝土受压区高度时，可把截面内的受压钢筋计算在内。构造要求【配筋面积】《混规》、《抗规》条文2 【钢筋间距、直径要求】《混规》注：条文说明

【框架梁钢筋选筋直径要求】（1）应考虑在边柱内的水平端锚固长度不小于l ae，例如：边柱的边长为300，则梁上下纵筋的最大直径为16mm （2）本着经济性原则，框架梁上部贯穿钢筋尽量用小直径钢筋，例如：支座处计算值贯通筋可采用 <10cm2C14; 10~12 cm2C16; 12~15 cm2C18; 15~18 cm2C20; 配筋率要求 1、非抗震 2、《混规》有抗震要求《混规》《混规》

《混规》适用于框架梁、次梁、连梁等形式的梁特别注意点铰接的次梁应当满足！！！！受扭纵筋《混规》注：构造要求 1、通长钢筋注：通长钢筋指直径不一定相同，但不同直径的钢筋连接至少是搭接，且两端需受拉锚固的直线钢筋。

2、钢筋直径要求《抗规》柱截面为400*400时，钢筋直径应小于20原柱布置时应居中布置 3、架立钢筋（一般次梁需用）《混规》 4、图集06G901 1-1 图集06G901 2-2

3、腰筋《混规》受扭腰筋：《混规》箍筋 1、配置要求《混规》梁高在150~300区间时，箍筋间距宜取150mm。第1条

第2条第3条次梁没有抗震要求，最低要求满足本条即可。 2、加密区要求《混规》注：（1）对于300的框架梁，工程默认不论抗震等级为一级、二级、一般取两肢箍，对于梁宽大于300的梁，一般用四肢箍。（2）当框架等级为一级时，如梁纵筋选用C16或C14，则加密箍筋间距分别不大于84mm及96mm。（≤6d） 3、非加密区注意点梁非加密区箍筋间距不易小于加密区的50%,但箍筋直径可以取不同值。例如：某三级框架梁端配筋率大于2%，则加密区箍筋为C10@100（2），非加密区在满足计算要求的情况下可配C8@200（2），图中配筋方式为C10@200（2）/ C8@200（2）”。 4、箍筋肢距《混规》
