图集建筑做法
建筑标准工程做法通用图集(1)
4.3.1
坡道1 细石混凝土 坡道
①50厚C20细石混凝土面层，随捣随抹成粗麻面②.100厚C20混凝土③.300厚粒 径10~40卵石灌M2.5混合砂浆分两步灌注，宽出面层100（或300厚3:7灰土分 两步夯实）④.素土夯实
4.3.2
坡道2 地砖面层坡 道
①.8~12厚地砖面层，横向铺配套防滑条地砖，1:1水泥砂浆勾缝②20厚1:3干 硬性水泥砂浆结合层，撒素水泥面（洒适量清水）③素水泥浆一道（内掺建 筑胶）④100厚C20混凝土，台阶面向外坡1%⑤300厚粒径10~40卵石灌M2.5混 合砂浆分两步灌注，宽出面层100（或300厚3:7灰土分两步夯实）⑥素土夯实
9
一、楼地面
一、楼地面
一、楼地面
一、楼地面
二、楼地面
二、楼地面
二、楼地面
三、踢脚
四、顶棚
第三章:屋面、外墙通用图集
19
一、屋面
一、屋面
二、外墙
第四章:室外工程通用图集
23
一、散水
二、坡道
二、坡道
三、台阶
序号 名称 应用部位
工程做法
4.3.3
坡道3 花岗岩面层 坡道
①100厚毛面花岗岩（或其他天然石材）板面层，水泥浆灌缝②30厚1:3干硬 性水泥砂浆结合层③100厚C20混凝土④300厚粒径10~40卵石灌M2.5混合砂浆 分两步灌注，宽出面层100（或300厚3:7灰土分两步夯实）⑤素土夯实
某城建建筑工业工程有限公司
2018.5
目
第一章:地下工程通用图集
录
第二章:室内装修工程通用图集
第三章:屋面、外墙通用图集
第四章:室外工程通用图集
第一章:地下工程通用图集
L06J002建筑作法图集
地 1 地 2 地 3 地 4 地 5 地 6 地 7 地 8 地 9 地10 地11 地12 水泥砂浆地面 水泥砂浆地面 水泥砂浆防潮地面 水泥砂浆防潮地面 细石混凝土地面 细石混凝土防潮地 面 彩色耐磨混凝土地 面 彩色耐磨混凝土防 水地面 彩色水泥自流平涂 料地面 环氧涂层地面 环氧地面漆自流平 地面 现浇水磨石地面 现浇水磨石防水地 面 地面砖地面 地面砖防水地面 磨光花岗石（大理 石）地面 磨光花岗石（大理 石）防潮地面 碎拼石板地面 1.20厚1：2水泥砂浆抹面压实赶光 2.素水泥浆一道 3.60厚C15混凝土垫层 4.素土夯实，压实系数大于等于0.9 1.20厚1：2水泥砂浆抹面压实赶光 2.素水泥浆一道 3.60厚C15混凝土垫层 4.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 5.素土夯实，压实系数大于 等于0.9 1.20厚1：2水泥砂浆抹面压实赶光 2.素水泥浆一道 3.35厚C15细石混凝土 4.1厚合成高分子防水涂料 5.刷基层处理剂一道 6.20厚1：3水泥砂浆找平 7. 素水泥一道 8.60厚C15混凝土垫层 9.素土夯实，压实系数大于等于0.9 1.20厚1：2水泥砂浆抹面压实赶光 2.素水泥浆一道 3.35厚C15细石混凝土 4.1厚合成高分子防水涂料 5.刷基层处理剂一道 6.20厚1：3水泥砂浆找平 7. 素水泥一道 8.60厚C15混凝土垫层 9.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 10.素土夯实，压实系数大于等于0.9 1.40厚C20细石混凝土，表面撒1：1水泥砂子随打随抹光 2.素水泥浆一道 3.60厚C15混凝土垫层 4.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 5.素 土夯实，压实系数大于等于0.9 1.40厚C20细石混凝土，表面撒1：1水泥砂子随打随抹光 2.1厚合成高分子防水涂料 3.刷基层处理剂一道 4.20厚1：3水泥砂浆抹平 5.素水泥一道 6.60厚 C15混凝土垫层 7.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 8.素土夯实，压实系数大于等于0.9 1.50厚C25彩色耐磨混凝土随打随抹 2.素水泥浆一道 3.60厚C15混凝土垫层 4.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 5.素土夯实，压实系数大 于等于0.9 1.50厚C25彩色耐磨混凝土随打随抹 2.1.5厚合成高分子防水涂料 3.刷基层处理剂一道 4.20厚1：3水泥砂浆抹平 5.素水泥一道 6.60厚C15混凝土垫层并 找坡 7.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 8.素土夯实，压实系数大于等于0.9 1.面漆罩面 2.3～5厚自流平厚质涂料涂层 3.20厚1：2.5水泥砂浆找平压实 4.素水泥浆一道 5.60厚C15混凝土垫层 6.300厚3：7灰土夯实或150厚小毛石 灌M5水泥砂浆 7.素土夯实，压实系数大于等于0.9 1.1厚环氧地面涂料 2.环氧腻子局部刮平 3.20厚1：2.5水泥砂浆找平压实 4.素水泥浆一道 5.60厚C15混凝土垫层 6.300厚3：7灰土夯实或150厚小毛石灌 M5水泥砂浆 7.素土夯实，压实系数大于等于0.9 1..1～2厚自流平环氧面漆涂层 2.环氧漆底涂一层 3.20厚1：2.5水泥砂浆找平层 4.素水泥浆一道 5.60厚C15混凝土垫层 6.300厚3：7灰土夯实或150厚小 毛石灌M5水泥砂浆 7.素土夯实，压实系数大于等于0.9 1.15厚1：2.5水泥彩色石子地面，表面磨光不少于三遍，刷草酸打蜡 2.素水泥浆一道 3.20厚1：2.5水泥砂浆找平层，干后卧分格条 4.素水泥浆一道 5.60厚C15混凝土垫层 6.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 7.素土夯实，压实系数大于等于0.9 1.15厚1：2.5水泥彩色石子地面，表面磨光不少于三遍，刷草酸打蜡 2.素水泥浆一道 3.20厚1：2.5水泥砂浆找平层，干后卧分格条 4.1.5厚合成高分子 防水涂料 5.刷基层处理剂一道 6.20厚1：3水泥砂浆抹平 7.素水泥一道 8.60厚C15混凝土垫层并找坡 9.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 10.素土夯实，压实系数大于等于0.9 1.8～10厚地面砖，砖背面刮水泥浆粘贴，稀水泥浆（或彩色水泥浆）擦缝 2.30厚1：3干硬性水泥砂浆结合层 3.素水泥浆一道 4.60厚C15混凝土垫层 5.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 6.素土夯实，压实系数大于等于0.9 1.8～10厚地面砖，砖背面刮水泥浆粘贴，稀水泥浆（或彩色水泥浆）擦缝 2.30厚1：3干硬性水泥砂浆结合层 3.1.5厚合成高分子防水涂料 4.刷基层处理 剂一道 5.20厚1：3水泥砂浆抹平 6.素水泥一道 7.60厚C15混凝土垫层并找坡 8.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 9.素土夯实，压实系数 1.20厚磨光花岗石（大理石）板，板背面刮水泥浆粘贴，稀水泥浆（或彩色水泥浆）擦缝 2.30厚1：3干硬性水泥砂浆结合层 3.素水泥浆一道 4.60厚C15 混凝土垫层 5.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 6.素土夯实，压实系数大于等于0.9 1.20厚磨光花岗石（大理石）板，板背面刮水泥浆粘贴，稀水泥浆（或彩色水泥浆）擦缝 2.30厚1：3干硬性水泥砂浆结合层 3.1厚合成高分子防水涂料 4.刷基层处理剂一道 5.20厚1：3水泥砂浆抹平 6.素水泥一道 7.60厚C15混凝土垫层并找坡 8.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 9.素土夯 实，压实系数大于等于0.9 1.20厚碎拼石板，板背面刮水泥浆粘贴，稀水泥浆（或彩色水泥浆）擦缝 2.30厚1：3干硬性水泥砂浆结合层 3.素水泥浆一道 4.60厚C15混凝土垫层 5.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 6.素土夯实，压实系数大于等于0.9
L06J002图集 建筑做法
L06J002图集建筑做法简介本文档将介绍L06J002图集中的建筑做法。
建筑做法是指在图纸上呈现出来的建筑设计与施工方法。
本文档将详细介绍各种常见的建筑做法，并提供示例图纸和详细说明。
目录1.混凝土浇筑2.砖石结构3.木结构4.钢结构5.屋顶建造6.窗户和门的安装混凝土浇筑混凝土浇筑是建筑中常见的施工方式之一，它通过将水泥、砂子、骨料和水按一定比例混合制成混凝土，并借助模板将混凝土倒入指定区域。
混凝土浇筑需要注意施工过程中的振动和平整，并在浇筑后进行养护。
以下是混凝土浇筑的主要步骤：1.准备模板：根据设计图纸的要求，制作适当大小和形状的模板，确保其能够保持混凝土的形状和尺寸。
2.混合材料：按照混凝土配比要求，将水泥、砂子、骨料和适量的水进行充分混合。
3.浇筑混凝土：将混合好的混凝土倒入模板中，确保填充到设计要求的位置，并使用振动器进行振动以排除空气和保证混凝土的密实性。
4.平整表面：使用刮板等工具将混凝土表面平整，确保其符合设计要求。
5.养护混凝土：在浇筑后的几天内，对混凝土进行养护，保持其充分湿润，以确保混凝土的强度和耐久性。
以下是混凝土浇筑的示意图：示意图混凝土浇筑示意图混凝土浇筑示意图砖石结构砖石结构是一种常见的建筑结构类型，它通过将砖块按照一定的方式砌筑而成。
砖石结构通常能够提供较好的抗震性能和耐久性。
以下是砖石结构的主要步骤：1.砖块选择：选择适合的砖块，根据设计要求的尺寸和性能来选用。
2.砌筑墙体：根据设计图纸，在地基上进行墙体的砌筑。
使用砂浆将砖块粘结在一起，并使用水平仪和垂直仪来保证墙体的水平和垂直。
3.加固墙体：根据设计要求，使用钢筋等加固材料对墙体进行加固，提升其抗震性能。
4.砌筑洞口和门窗：根据设计要求，在墙体上留出洞口和门窗的位置，并进行精确的砌筑。
以下是砖石结构的示意图：示意图砖石结构示意图砖石结构示意图木结构是一种常见的建筑结构类型，它以木材为主要构件，通常用于轻型建筑和住宅建筑。
施工项目临建标准化图集做法
砖砌尺寸：12000*6000*3000
临建分级表-工友村配置表
序号 1
2 3 4 5 6 7 8 9 10 11 12 13
14 15 16
名称 门卫室 宿舍 充电间 超市 理发室 医务室 阅览室 法律援助/心里咨询室 物业办公室 活动室 洗衣间（开水间） 洗漱台 食堂（工人业校） 厨房 卫生间 浴室
B档
每人不超过6㎡
根据实际情况进行调整
临建分级表-B档项目房间配置表
20
门卫室
21
会议室
22
卫生间（办公区）
23
楼梯
24
专业分包办公室
25
宿舍
26
洗漱间
27
淋浴间
28
卫生间（生活区）
29
垃圾房
30
餐厅及厨房
31
接待餐厅
/ 一大一小
/ /
/ / / / /
/
/
18㎡（1间） 72㎡（4间） 36㎡（2间） 36㎡（2间；男女各1间）
/
/
/
23
楼梯
/
根据情况布置
/
24
专业分包办公室
根据不同专业、不同种类、阶段、进场时间等确定
25
宿舍
/
26
洗漱间
/
/
每人不超过9㎡
C档
/
5人/1个洗槽龙头
27
淋浴间
/
/
配置标准0.3-0.5㎡/人
28
卫生间（生活区）
29
餐厅及厨房
30
接待餐厅
/
36㎡（2间，男女各1间）
/
/ /
05J1图集工程做法：地面
05J5项目编码项目名称计量单位备注010********* 上人爬梯05J5-1-24-2制作、运输、安装、刷油漆吨020********* 排风道出屋面05J5-1-27-1 个010********* 烟道通风道J03J101-3-9-12 米001001002001补通风道J03J101-PCGⅡ型米010********* 屋面排水管1、φ110塑料排水管及配件安装、固定2、雨水斗、雨水箅子安装3、接缝、嵌缝4、距地2米范围内采用钢管外刷涂料含16个落水口参见05J5-1-62-5 米010********* 屋面排水管参见05J5-1-62-6、05J5-1-63-9 米010********* 雨蓬排水管米010*********补阳台雨蓬排水雨水管φ50PVC个B-1 屋顶上人孔05J5-1-24-2 个B-1 屋面上人孔05J5-1-24-1 个B-1 通风道05J5-1-28-7 米B-1 排风道05J5-1-29-1 米020********* 灰色外墙面砖05J5-1-42-18 平方米05J6项目编码项目名称计量单位备注020*********020*********固定金属网窗护栏1、尺寸：2300*20002、05J6-93-5 樘020********* 金属扶手玻璃栏板05J6-76 高700mm 米05J7项目编码项目名称计量单位备注010********* 水磨石窗台板05J7-1-64-5（门窗洞口1500，则窗台板长1490，窗台板一般宽200）平方米020********* 预制水磨石窗台板05J7-1-64-7 米020********* 石材窗台板大理石窗台板05J7-1-66-6 米020********* 木讲台05J7-2-53-9 平方米05J8项目编码项目名称计量单位备注020********* 不锈钢扶手、栏杆制作、安装05J8-43-2油漆品种、刷漆遍数：扶手底漆一遍，调和漆两遍；栏杆防锈漆一遍，调和漆两遍。
屋面做法图集

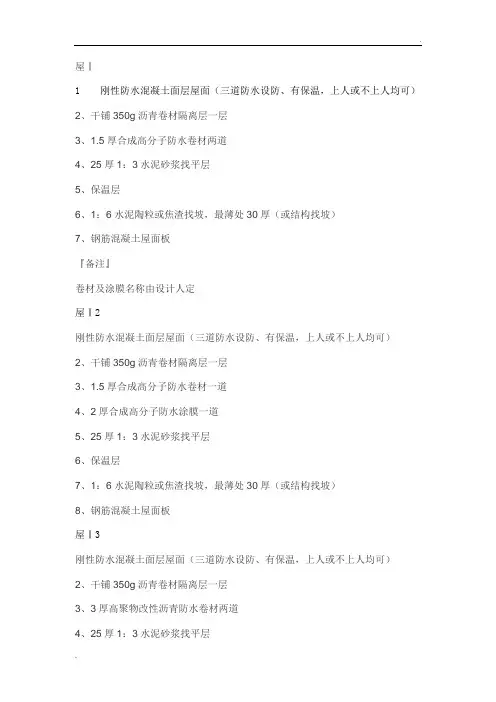

屋Ⅰ1 刚性防水混凝土面层屋面（三道防水设防、有保温，上人或不上人均可）2、干铺350g沥青卷材隔离层一层3、1.5厚合成高分子防水卷材两道4、25厚1：3水泥砂浆找平层5、保温层6、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）7、钢筋混凝土屋面板『备注』卷材及涂膜名称由设计人定屋Ⅰ2刚性防水混凝土面层屋面（三道防水设防、有保温，上人或不上人均可）2、干铺350g沥青卷材隔离层一层3、1.5厚合成高分子防水卷材一道4、2厚合成高分子防水涂膜一道5、25厚1：3水泥砂浆找平层6、保温层7、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）8、钢筋混凝土屋面板屋Ⅰ3刚性防水混凝土面层屋面（三道防水设防、有保温，上人或不上人均可）2、干铺350g沥青卷材隔离层一层3、3厚高聚物改性沥青防水卷材两道4、25厚1：3水泥砂浆找平层5、保温层6、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）7、钢筋混凝土屋面板屋Ⅰ4 铺地砖面层屋面（三道防水设防，有保温，上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、1.5厚合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、25厚1：3水泥砂浆找平层7、保温层8、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）9、钢筋混凝土屋面板屋Ⅰ5 铺地砖面层屋面（三道防水设防、倒置放，有保温，上人）1、40厚200×200或250×250彩色铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽10，用1：1水砂砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、保温层B4、1.5厚合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、25厚1：3水泥砂浆找平层7、1：6水泥陶粒或焦渣找坡最薄处30（或结构找坡）8、钢筋混凝土屋面板屋Ⅰ6 种植土屋面（三道防水设防、有保温，上人）1、250～500厚种植土屋面做法1、刚性防水面层一道，40厚C20细石混凝土捣实压光，内配φ6双向﹫150钢筋网片，应偏上放置，使保护层厚度≥10，按纵横3～6m设分隔缝，缝宽20，缝中钢筋断开，缝内用建筑防水密封膏封严屋Ⅱ1 水泥砂浆面层屋面（二道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、1.2合成高分子防水卷材两道3、25厚1：3水泥砂浆找平层4、保温层5、1：6水泥陶粒或焦渣找坡最薄处30（或结构找坡）6、钢筋混凝土屋面板屋Ⅱ2水泥砂浆面层屋面（二道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、3厚高聚物改性沥青防水卷材两道3、以下同屋Ⅱ1 3～6屋Ⅱ3水泥砂浆面层屋面（二道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、1.2厚合成高分子防水卷材两道3、2厚合成高分子防水卷材两道4、以下同屋Ⅱ1 3～6屋Ⅱ4卷材自带保护层屋面（二道防水设防、有保温、不上人）1、4厚高聚物改性沥青防水卷材（带保护层）一道2、3厚高聚物改性沥青防水卷材一道3、以下同屋Ⅱ1 3～6屋Ⅱ5铺地砖面层屋面（二道防水设防、有保温、上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、1.2厚合成高分子防水卷材两道5、以下同屋Ⅱ1 3～6屋Ⅱ6铺地砖面层屋面（二道防水设防、有保温、上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、3厚高聚物改性沥青防水卷材两道5、以下同屋Ⅱ1 3～6屋Ⅱ7铺地砖面层屋面（二道防水设防、有保温、上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、1.2合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、以下同屋Ⅱ1 3～6屋Ⅱ8铺地砖面层屋面（二道防水设防、倒置式、有保温、上人）1、40厚200×200或250×250彩色铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽10用1：1水砂砂浆（加建筑胶2、25厚1：3水泥砂浆（加建筑胶）找平层3、保温层B4、1.2厚合成高分子防水卷材一道5、2厚合成高分子防水涂膜一道6、25厚1：3水泥砂浆找平层7、1：6水泥陶粒或焦渣找坡最薄处30（或结构找坡）8、钢筋混凝土屋面板屋Ⅱ9铺地砖面层屋面（二道防水设防、倒置式、有保温、上人）1、8～10厚铺地砖，用6厚聚合物砂浆粘贴，缝宽5，用1：1水泥砂浆（加建筑胶）勾缝2、保温层C，现场喷涂发泡成型3、1.2厚合成高分子防水卷材一道4、2厚合成高分子防水涂膜一道5、以下同屋Ⅱ8 6～8屋Ⅱ10人造草皮面层屋面（二道防水设防、有保温、上人）1、粘贴人造草皮(或化纤地毯）2、30厚C20细石混凝土保护兼找平层，随捣随抹平，分缝双向中距≤1.5m,缝宽5，填密封膏3、干铺沥青油毡隔离层一层4、以下同屋Ⅱ1 4～6屋Ⅱ11刚性防水混凝土面层屋面（二道防水设防、有保温、上人）2、干铺350g沥青卷材隔离层一层3、1.2厚合成高分子防水卷材一道4、25厚1：3水泥砂浆找平层5、保温层6、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）7、钢筋混凝土屋面板屋Ⅲ1水泥砂浆面层屋面（一道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、1.2厚合成高分子防水卷材一道3、25厚1：3水泥砂浆找平层4、保温层5、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）6、钢筋混凝土屋面板屋Ⅲ2水泥砂浆面层屋面（一道防水设防、有保温、上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、2厚合成高分子防水涂膜一道3、以下同屋Ⅲ1 3～6屋Ⅲ3水泥砂浆面层屋面（一道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、3厚高聚物改性沥青防水涂膜（加二层玻纤网格布）一道3、以下同屋Ⅲ1 3～6屋Ⅲ4卷材自带保护层屋面（一道防水设防、有保温、不上人）1、4厚高聚物改性沥青防水卷材（自带保护层）一道2、以下同屋Ⅲ1 3～6屋Ⅲ5 架空板面层屋面（一道防水设防、有保温、不上人）1、495×495×40厚C20预制钢筋混凝土（φ6双向﹫150）用M2.5砂浆架空卧铺在115×115×200高砖墩上，板缝用1:2.5水泥2、4厚高聚物改性沥青防水卷材（自带保护层）一道1、刚性防水面层一道，40厚C20细石混凝土捣实压光，内配φ6双向﹫150钢筋网片，应偏上放置，使保护层厚度≥10，按纵横3～6m设分隔缝，缝宽20，缝中钢筋断开，缝内用建筑防水密封膏封严。
建筑安装工程质量标准化图集,强制做法及推荐做法
剪力墙梯子筋
4.6 墙、柱竖向构件钢筋的固定措施
◼ （3）形式一:剪力墙梯子筋 ◼ 纵向采用φ12的钢筋，横向采用φ8的钢筋进行焊接，其间距根据实际
设计钢筋的间距和几何尺寸确定。
推荐
4.6 墙、柱竖向构件钢筋的固定措施
5.3 模板下口防漏浆措施
推荐
◼ 砼浇筑时柱墙边缘部位应平整。
根部固定板条
5.3 模板下口防漏浆措施
推荐
推荐
方式一 可拆卸螺杆
方式二
夹底螺栓及埋设示意
◼为确保外墙边、楼梯间内侧等临边部位上下层接缝处
砼产生涨模、漏浆现象，采用夹底螺杆固定模板根部。
5.4 旧模板接缝处宽胶带封闭
强
◼平台模板使用旧模板时接缝处应贴宽胶带。
推荐
柱皮数杆
剪力墙皮数杆 ◼ （5）剪力墙、柱水平筋间距控制水平筋皮数杆 ◼ 柱箍筋、剪力墙水平筋按设计间距用油漆分色标划在皮数杆上，柱箍
筋或剪力墙水平筋绑扎时将皮数杆立在构件的对角处，绑扎箍筋和水平 筋时按皮数杆进行绑扎；剪力墙设置竖向梯子限位钢筋，控制水平钢筋 的位置和间距 。
4.7 现浇板钢筋水平间距的控制措施
十字支撑
“十字”支撑
4.10 钢筋马道
推荐
角钢焊接 的马道
钢筋成品保护角钢架
4.10钢筋马道
推荐
用于铺设 脚手板
◼ 板面钢筋验收后应采取措施防止踩踏变形
5.模板工程 5.1 模板及其支架的安装
◼ 固定模板的背衬宜选用不小于 40×90 mm的方木。模板厚度不 小于15mm。
◼ 模板计算时应按照现场实际使用 材料的尺寸选用。
建筑做法标准图集
双层长条硬木 地板地面
0
26 地26
强化复合木地 板地面
0
JZZF06 1.1～2厚钛金不锈钢覆面地砖，专用强力胶粘贴，铝合金或钛金不锈钢压边 条收口 2.22厚松木毛地板（板上下面满刷氟化钠防腐剂） 3.40³60木龙骨 中距400（架空用40³40³20木垫块与木龙骨钉牢，垫块中距400与基层固 定），40³60横撑中距800（龙骨、垫块、横撑满刷防腐剂及防火涂料） 4.50厚C15混凝土基层随打随抹平 5.1厚合成高分子防水涂料 6.刷基层处理 剂一道 7.60厚C20细石混凝土垫层随打随抹 8.300厚3：7灰土夯实或150厚 小毛石灌M5水泥砂浆 9.素土夯实，压实系数大于等于0.9 1.8～25厚装饰玻璃板，专用胶粘贴，铝合金或钛金不锈钢板压边条收口 2. 刷封闭底漆一道 3.20厚1：2.5水泥砂浆抹平 4.60厚C15混凝土垫层 5.300 厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 6.素土夯实，压实系数大于等 1.8～25厚装饰玻璃板，专用胶粘贴，铝合金或钛金不锈钢板压边条收口 2.22厚松木毛地板（板上下面满刷氟化钠防腐剂） 3.40³60木龙骨中距400 （架空用40³40³20木垫块与木龙骨钉牢，垫块中距400与基层固定），40³ 60横撑中距800（龙骨、垫块、横撑满刷防腐剂及防火涂料） 4.50厚C15混 凝土基层随打随抹平 5.1厚合成高分子防水涂料 6.刷基层处理剂一道 7.60 厚C20细石混凝土垫层随打随抹 8.300厚3：7灰土夯实或150厚小毛石灌M5水 泥砂浆 9.素土夯实，压实系数大于等于0.9 1.刷地板涂料（地板产品已带油漆者无此道工序），打蜡上光 2.50（100） ³18厚硬木平（或企）口席纹拼花地板，膏状建筑胶粘剂粘贴 3.40³60木龙 骨中距400（架空用40³40³20木垫块与木龙骨钉牢，垫块中距400与基层固 定），40³60横撑中距800（龙骨、垫块、横撑满刷防腐剂及防火涂料） 4.50厚C15混凝土基层随打随抹平 5.1厚合成高分子防水涂料 6.刷基层处理 剂一道 7.60厚C20细石混凝土垫层随打随抹 8.300厚3：7灰土夯实或150厚 小毛石灌M5水泥砂浆 9.素土夯实，压实系数大于等于0.9 1.刷地板涂料（地板产品已带油漆者无此道工序），打蜡上光 2.50（100） ³18厚硬木企口长条地板（背面刷氟化钠防腐剂） 3.18厚松木毛地板（背面 满刷氟化钠防腐剂）45°斜铺（稀铺），上铺非纸胎油毡一层，水泥钉固定 4.40³60木龙骨中距400（架空用40³40³20木垫块与木龙骨钉牢，垫块中 距400与基层固定），40³60横撑中距800（龙骨、垫块、横撑满刷防腐剂及 防火涂料） 5.50厚C15混凝土基层随打随抹平 6.1厚合成高分子防水涂料 7.刷基层处理剂一道 8.60厚C20细石混凝土垫层随打随抹 9.300厚3：7灰土 夯实或150厚小毛石灌M5水泥砂浆（上皮标高不低于室外地坪） 10.素土夯 1.8～12厚企口强化复合木地板，企榫槽满涂胶液挤严后铺设，打蜡上光 2.3 ～5厚泡沫塑料衬垫 3.20厚1：2.5水泥砂浆抹平 4.1厚合成高分子防水涂料 5.刷基层处理剂一道 6.60厚C20细石混凝土垫层随打随抹 7.300厚3：7灰土 夯实或150厚小毛石灌M5水泥砂浆 8.素土夯实，压实系数大于等于0.9
(完整版)L06J002山东省建筑工程做法图集
编号名称做法说明备注厚 1：2 水泥砂浆抹面压实赶光地 1水泥砂浆地面2. 素水泥浆一道厚 C15混凝土垫层4. 素土夯实，压实系数大于等于厚 1：2 水泥砂浆抹面压实赶光2. 素水泥浆一道地 2水泥砂浆地面厚 C15混凝土垫层厚 3：7 灰土夯实或 150 厚小毛石灌 M5水泥砂浆5. 素土夯实，压实系数大于等于厚 1：2 水泥砂浆抹面压实赶光2. 素水泥浆一道厚 C15细石混凝土地 3水泥砂浆防潮地面厚合成高分子防水涂料5. 刷基层办理剂一道厚 1：3 水泥砂浆找平7. 素水泥一道厚 C15混凝土垫层9. 素土夯实，压实系数大于等于厚 1：2 水泥砂浆抹面压实赶光2. 素水泥浆一道厚 C15细石混凝土厚合成高分子防水涂料地 4水泥砂浆防潮地面5. 刷基层办理剂一道厚 1：3 水泥砂浆找平7. 素水泥一道厚 C15混凝土垫层9.300 厚 3：7 灰土夯实或 150 厚小毛石灌 M5水泥砂浆10. 素土夯实，压实系数大于等于厚 C20细石混凝土，表面撒 1：1 水泥砂子地 5细石混凝土地面随打随抹光 2. 素水泥浆一道厚 C15 混凝土垫层厚 3：7 灰土夯实或 150 厚小毛石灌 M5水泥砂浆 5. 素土夯实，压实系数大于等于厚 C20细石混凝土，表面撒 1：1 水泥砂子地 6 细石混凝土防潮地面随打随抹光厚合成高分子防水涂料 3. 刷基层办理剂一道厚 1：3 水泥砂浆抹平 5. 素水泥一道厚 C15混凝土垫层厚 3：7 灰土夯实或 150 厚小毛石灌 M5水泥砂浆 8. 素土夯实，压实系数大于等于1. 耐磨面层合合用于车道及站台、汽车停车库、装修性地面及中庭等；地 7 彩色耐磨混凝土地面厚 C25彩色耐磨混凝土随打随抹 2. 素水泥浆一道厚 C15混凝土垫层厚 3：7灰土夯实或 150 厚小毛石灌 M5水泥砂浆 5. 素土夯实，压实系数大于等于2. 耐磨面层在浇筑混凝土过程中，表面参加加强剂、着色剂、密封剂等并用专用设备打磨、压光、压纹、使之形成高强、致密、雅观的面层，详尽推行方法各厂家略有差异，见有关厂家说明书1. 耐磨面层合合用于车道及站台、厚 C25 彩色耐磨混凝土随打随抹厚汽车停车库、装修性地面及中庭等；地 8 彩色耐磨混凝土防水地面合成高分子防水涂料 3. 刷基层办理剂一道厚 1：3 水泥砂浆抹平 5. 素水泥一道厚 C15混凝土垫层并找坡厚 3：7 灰土夯实或 150 厚小毛石灌 M5水泥砂浆 8. 素土夯实，2. 耐磨面层在浇筑混凝土过程中，表面参加加强剂、着色剂、密封剂等并用专用设备打磨、压光、压纹、使之形成高强、致密、雅观的面层，压实系数大于等于详尽推行方法各厂家略有差异，见有关厂家说明书彩色水泥地 9自流平涂料地面1. 面漆罩面～5 厚自流平厚质涂料涂层厚 1：水泥砂浆找平压实 4. 素水泥浆一道厚 C15混凝土垫层厚 3：7 灰土夯实或 150 厚小毛石灌 M5水泥砂浆 7. 素土夯实，压实系数大于等于1. 涂料颜色由设计人定，并在施工图中注明； 2. 基层应密实、平展、无聊、如有不平展处及浮砂，需用砂轮打磨平并清理洁净前面可做涂层；3. 用于有耐磨及抗冲击要求的地面1. 涂料颜色由设计人定，并在施工厚环氧地面涂料2. 环氧腻子局部刮平图中注明； 2. 基层应密实、平展、地 10环氧涂层地面厚 1：水泥砂浆找平压实 4. 素水泥浆一道厚 C15混凝土垫层厚 3：7 灰土夯实或 150 厚小毛石灌 M5水泥砂浆 7. 素土夯实，压无聊、如有不平展处及浮砂，需用砂轮打磨平并清理洁净前面可做涂层；3. 用于有少量耐酸碱要求的地实系数大于等于面，不宜用于有明火作用、机械冲击作业的地面环氧地面地 11漆自流平地面1..1 ～2 厚自流平环氧面漆涂层2. 环氧漆底涂一层厚 1：水泥砂浆找平层 4. 素水泥浆一道 5.60 厚 C15混凝土垫层厚 3：7灰土夯实或 150 厚小毛石灌 M5水泥砂浆 7. 素土夯实，压实系数大于等于1. 涂料颜色由设计人定，并在施工图中注明； 2. 基层应密实、平展、无聊、如有不平展处及浮砂，需用砂轮打磨平并清理洁净前面可做涂层；3. 用于有必然洁净度要求及有必然耐磨损要求的地面厚 1：水泥彩色石子地面，表面磨光不 1. 采用彩色水磨石面层时应采用白少于三遍，刷草酸打蜡 2. 素水泥浆一道水泥； 2. 彩色水磨石花色。
L06J002建筑作法图集03
屋13
双层彩色现场复合夹 1.防水型单层压型钢板 2.檀条，中距见结构设计 3.75厚玻璃丝棉或岩棉 4. 芯板坡屋面 装饰型单层压型钢板与防水型单层压型钢板现场复合 5.承重结构
1.25厚1：2.5水泥砂浆抹平压光1×1m分格，密封胶嵌缝 2.隔离层（干铺玻纤 布或低强度等级砂浆）一道 3.防水层：a.1.2厚合成高分子防水卷材，b.4厚 高聚物改性沥青防水卷材，c.2厚合成高分子防水涂料，d.3厚高聚物改性沥青 屋14 水泥砂浆平屋面 防水涂料 4.刷基层处理剂一道 5.20厚1：3水泥砂浆找平 6.保温层：a.硬质 聚氨酯泡沫板，b.挤塑聚苯板 7.20厚1：3水泥砂浆找平 8.40厚（最薄处） 1：8（重量比）水泥珍珠岩找坡层2% 9.钢筋混凝土屋面板 1.25厚1：2.5水泥砂浆抹平压光1×1m分格，密封胶嵌缝 2.隔离层（干铺玻纤 布或低强度等级砂浆）一道 3.防水层：a.1.2厚合成高分子防水卷材，b.3厚 高聚物改性沥青防水卷材 4.刷基层处理剂一道 5.20厚1：3水泥砂浆找平 6. 屋15 水泥砂浆平屋面 保温层：a.硬质聚氨酯泡沫板，b.挤塑聚苯板 7.防水层：a.1.5厚合成高分子 防水涂料，b.1.5厚聚合物水泥涂料，c.3厚高聚物改性沥青防水涂料 8.刷基 层处理剂一道 9.20厚1：3水泥砂浆找平 10.40厚（最薄处）1：8（重量比） 水泥珍珠岩找坡层2% 11.钢筋混凝土屋面板 1.40厚C20防水细石混凝土（6m×6m分格，缝宽20，密封胶嵌缝）随打随抹， 内配Φ 4双向间距150钢筋（钢筋网在分格缝处断开），缝上铺防水卷材，宽 200 2.隔离层（干铺玻纤布或低强度等级砂浆）一道 3.防水层：a.1.2厚合成 细石混凝土刚性防水 屋16 高分子防水卷材，b.3厚高聚物改性沥青防水卷材，c.1.5厚合成高分子防水涂 平屋面 料，d.3厚高聚物改性沥青防水涂料 4.刷基层处理剂一道 5.20厚1：3水泥砂 浆找平 6.保温层：a.硬质聚氨酯泡沫板，b.挤塑聚苯板 7.20厚1：3水泥砂浆 找平 8.40厚（最薄处）1：8（重量比）水泥珍珠岩找坡层2% 9.钢筋混凝土屋 1.40厚C20防水细石混凝土（6m×6m分格，缝宽20，密封胶嵌缝）随打随抹， 内配Φ 4双向间距150钢筋（钢筋网在分格缝处断开），缝上铺防水卷材，宽 200 2.隔离层（干铺玻纤布或低强度等级砂浆）一道 3.防水层：a.1.5厚合成 高分子防水卷材，b.3厚高聚物改性沥青防水卷材 4.防水层：a.1.5厚合成高 屋17 细石混凝土平屋面 分子防水涂料，b.3厚高聚物改性沥青防水涂料 5.刷基层处理剂一道 6.20厚 1：3水泥砂浆找平 7.保温层：a.硬质聚氨酯泡沫板，b.挤塑聚苯板 8.防水 层：a.1.5厚合成高分子防水卷材，b.3厚高聚物改性沥青防水卷材 9.刷基层 处理剂一道 10.20厚1：3水泥砂浆找平 11.40厚（最薄处）1：8（重量比）水
建筑工程做法图集
建筑工程做法图集在建筑工程中，建筑师们通过设计和绘图来传达他们的构思和理念。
建筑做法图集是一种集合了建筑工程中各种绘图和设计的资料集合。
它是建筑师们的工作宝库，是他们理念的展现方式之一。
今天，让我们一起来探索建筑工程做法图集的魅力和重要性。
建筑工程做法图集包含了各种各样的图示，如平面图、立面图、剖面图、结构图等。
其中，平面图是展示建筑物的布局和空间分布的关键。
平面图可以清晰地显示出每个房间、走廊、门窗的位置以及各个空间之间的连接关系。
通过平面图，建筑师们可以更好地规划和安排建筑物的功能分区，确保空间的合理利用和流线的便捷性。
立面图则展示了建筑物外立面的外观和立面元素的构成。
它们包括墙体、窗户、门、楼梯、天窗等，通过绘制立面图，建筑师们可以将他们的设计理念呈现给观者。
立面图可以展示建筑物的整体外观和风格，给人留下深刻的印象。
剖面图是指从建筑物的某个截面视角来展示建筑内部的结构和构造。
它可以展示建筑物的层次和空间的分布，让人们对建筑物的构造有更清晰的认识。
通过剖面图，建筑师们可以更好地考虑到建筑物内部功能和使用的合理性，确保建筑物的稳固性和安全性。
除了上述几种常见的图示，建筑工程做法图集还可以包含其他各种绘图和设计。
例如，结构图可以展示建筑物的承重结构和构件的位置。
设备图可以展示建筑物内设备的布局和位置。
室内设计图可以展示房间的装饰和摆设。
这些图示相互协调，共同构成了建筑工程做法图集的丰富内容。
建筑工程做法图集是建筑师们交流和沟通的重要工具。
通过这些图纸，建筑师们可以将他们的构思和设计理念传达给其他人，如项目经理、工程师、施工队等。
这些图纸是建筑工程的蓝本，是项目实施过程中的重要参考资料。
此外，建筑工程做法图集还可以用于展示和宣传。
当一个建筑项目完成后，建筑师们可以利用这些图纸来展示项目的成果，向公众展示他们的设计理念和风格，吸引更多的关注和认可。
这些图纸也可以用于建筑设计竞赛，帮助建筑师们展示他们的实力和创意。
屋面做法图集
屋Ⅰ1 刚性防水混凝土面层屋面（三道防水设防、有保温，上人或不上人均可）2、干铺350g沥青卷材隔离层一层3、1.5厚合成高分子防水卷材两道4、25厚1：3水泥砂浆找平层5、保温层6、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）7、钢筋混凝土屋面板『备注』卷材及涂膜名称由设计人定屋Ⅰ2刚性防水混凝土面层屋面（三道防水设防、有保温，上人或不上人均可）2、干铺350g沥青卷材隔离层一层3、1.5厚合成高分子防水卷材一道4、2厚合成高分子防水涂膜一道5、25厚1：3水泥砂浆找平层6、保温层7、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）8、钢筋混凝土屋面板屋Ⅰ3刚性防水混凝土面层屋面（三道防水设防、有保温，上人或不上人均可）2、干铺350g沥青卷材隔离层一层3、3厚高聚物改性沥青防水卷材两道4、25厚1：3水泥砂浆找平层5、保温层6、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）7、钢筋混凝土屋面板屋Ⅰ4 铺地砖面层屋面（三道防水设防，有保温，上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、1.5厚合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、25厚1：3水泥砂浆找平层7、保温层8、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）9、钢筋混凝土屋面板屋Ⅰ5 铺地砖面层屋面（三道防水设防、倒置放，有保温，上人）1、40厚200×200或250×250彩色铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽10，用1：1水砂砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、保温层B4、1.5厚合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、25厚1：3水泥砂浆找平层7、1：6水泥陶粒或焦渣找坡最薄处30（或结构找坡）8、钢筋混凝土屋面板屋Ⅰ6 种植土屋面（三道防水设防、有保温，上人）1、250～500厚种植土屋面做法1、刚性防水面层一道，40厚C20细石混凝土捣实压光，内配φ6双向﹫150钢筋网片，应偏上放置，使保护层厚度≥10，按纵横3～6m设分隔缝，缝宽20，缝中钢筋断开，缝内用建筑防水密封膏封严屋Ⅱ1 水泥砂浆面层屋面（二道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、1.2合成高分子防水卷材两道3、25厚1：3水泥砂浆找平层4、保温层5、1：6水泥陶粒或焦渣找坡最薄处30（或结构找坡）6、钢筋混凝土屋面板屋Ⅱ2水泥砂浆面层屋面（二道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、3厚高聚物改性沥青防水卷材两道3、以下同屋Ⅱ1 3～6屋Ⅱ3水泥砂浆面层屋面（二道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、1.2厚合成高分子防水卷材两道3、2厚合成高分子防水卷材两道4、以下同屋Ⅱ1 3～6屋Ⅱ4卷材自带保护层屋面（二道防水设防、有保温、不上人）1、4厚高聚物改性沥青防水卷材（带保护层）一道2、3厚高聚物改性沥青防水卷材一道3、以下同屋Ⅱ1 3～6屋Ⅱ5铺地砖面层屋面（二道防水设防、有保温、上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、1.2厚合成高分子防水卷材两道5、以下同屋Ⅱ1 3～6屋Ⅱ6铺地砖面层屋面（二道防水设防、有保温、上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、3厚高聚物改性沥青防水卷材两道5、以下同屋Ⅱ1 3～6屋Ⅱ7铺地砖面层屋面（二道防水设防、有保温、上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、1.2合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、以下同屋Ⅱ1 3～6屋Ⅱ8铺地砖面层屋面（二道防水设防、倒置式、有保温、上人）1、40厚200×200或250×250彩色铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽10用1：1水砂砂浆（加建筑胶2、25厚1：3水泥砂浆（加建筑胶）找平层3、保温层B4、1.2厚合成高分子防水卷材一道5、2厚合成高分子防水涂膜一道6、25厚1：3水泥砂浆找平层7、1：6水泥陶粒或焦渣找坡最薄处30（或结构找坡）8、钢筋混凝土屋面板屋Ⅱ9铺地砖面层屋面（二道防水设防、倒置式、有保温、上人）1、8～10厚铺地砖，用6厚聚合物砂浆粘贴，缝宽5，用1：1水泥砂浆（加建筑胶）勾缝2、保温层C，现场喷涂发泡成型3、1.2厚合成高分子防水卷材一道4、2厚合成高分子防水涂膜一道5、以下同屋Ⅱ8 6～8屋Ⅱ10人造草皮面层屋面（二道防水设防、有保温、上人）1、粘贴人造草皮(或化纤地毯）2、30厚C20细石混凝土保护兼找平层，随捣随抹平，分缝双向中距≤1.5m,缝宽5，填密封膏3、干铺沥青油毡隔离层一层4、以下同屋Ⅱ1 4～6屋Ⅱ11刚性防水混凝土面层屋面（二道防水设防、有保温、上人）2、干铺350g沥青卷材隔离层一层3、1.2厚合成高分子防水卷材一道4、25厚1：3水泥砂浆找平层5、保温层6、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）7、钢筋混凝土屋面板屋Ⅲ1水泥砂浆面层屋面（一道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、1.2厚合成高分子防水卷材一道3、25厚1：3水泥砂浆找平层4、保温层5、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）6、钢筋混凝土屋面板屋Ⅲ2水泥砂浆面层屋面（一道防水设防、有保温、上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、2厚合成高分子防水涂膜一道3、以下同屋Ⅲ1 3～6屋Ⅲ3水泥砂浆面层屋面（一道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、3厚高聚物改性沥青防水涂膜（加二层玻纤网格布）一道3、以下同屋Ⅲ1 3～6屋Ⅲ4卷材自带保护层屋面（一道防水设防、有保温、不上人）1、4厚高聚物改性沥青防水卷材（自带保护层）一道2、以下同屋Ⅲ1 3～6屋Ⅲ5 架空板面层屋面（一道防水设防、有保温、不上人）1、495×495×40厚C20预制钢筋混凝土（φ6双向﹫150）用M2.5砂浆架空卧铺在115×115×200高砖墩上，板缝用1:2.5水泥2、4厚高聚物改性沥青防水卷材（自带保护层）一道1、刚性防水面层一道，40厚C20细石混凝土捣实压光，内配φ6双向﹫150钢筋网片，应偏上放置，使保护层厚度≥10，按纵横3～6m设分隔缝，缝宽20，缝中钢筋断开，缝内用建筑防水密封膏封严。
L06J002建筑作法图集
地 9
彩色水泥自流平涂 1.面漆罩面 2.3～5厚自流平厚质涂料涂层 3.20厚1：2.5水泥砂浆找平压实 4.素水泥浆一道 5.60厚C15混凝土 料地面 垫层 6.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 7.素土夯实，压实系数大于等于0.9
地10
环氧涂层地面
1.1厚环氧地面涂料 2.环氧腻子局部刮平 3.20厚1：2.5水泥砂浆找平压实 4.素水泥浆一道 5.60厚C15混凝土 垫层 6.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 7.素土夯实，压实系数大于等于0.9
地24
1.刷地板涂料（地板产品已带油漆者无此道工序），打蜡上光 2.50（100）×18厚硬木平（或企）口席纹拼花 地板，膏状建筑胶粘剂粘贴 3.40×60木龙骨中距400（架空用40×40×20木垫块与木龙骨钉牢，垫块中距400与 单层长条硬木地板 基层固定），40×60横撑中距800（龙骨、垫块、横撑满刷防腐剂及防火涂料） 4.50厚C15混凝土基层随打随抹 地面 平 5.1厚合成高分子防水涂料 6.刷基层处理剂一道 7.60厚C20细石混凝土垫层随打随抹 8.300厚3：7灰土夯实 或150厚小毛石灌M5水泥砂浆 9.素土夯实，压实系数大于等于0.9 1.刷地板涂料（地板产品已带油漆者无此道工序），打蜡上光 2.50（100）×18厚硬木企口长条地板（背面刷 氟化钠防腐剂） 3.18厚松木毛地板（背面满刷氟化钠防腐剂）45°斜铺（稀铺），上铺非纸胎油毡一层，水泥 双层长条硬木地板 钉固定 4.40×60木龙骨中距400（架空用40×40×20木垫块与木龙骨钉牢，垫块中距400与基层固定），40×60 地面 横撑中距800（龙骨、垫块、横撑满刷防腐剂及防火涂料） 5.50厚C15混凝土基层随打随抹平 6.1厚合成高分子 防水涂料 7.刷基层处理剂一道 8.60厚C20细石混凝土垫层随打随抹 9.300厚3：7灰土夯实或150厚小毛石灌M5 水泥砂浆（上皮标高不低于室外地坪） 10.素土夯实，压实系数大于等于0.9 1.8～12厚企口强化复合木地板，企榫槽满涂胶液挤严后铺设，打蜡上光 2.3～5厚泡沫塑料衬垫 3.20厚1：2.5 强化复合木地板地 水泥砂浆抹平 4.1厚合成高分子防水涂料 5.刷基层处理剂一道 6.60厚C20细石混凝土垫层随打随抹 7.300厚 面 3：7灰土夯实或150厚小毛石灌M5水泥砂浆 8.素土夯实，压实系数大于等于0.9 1.聚氨酯弹性漆或水晶地板漆（地板产品已带油漆者无此工序），打蜡上光 2.4～8厚软木地板，膏状建筑胶粘 剂粘铺，木地板条或铝合金条压边 3.22厚松木毛地板（背面满刷氟化钠防腐剂）45°斜铺，上铺非纸胎油毡一 层，水泥钉固定 4.40×60木龙骨中距400（架空用40×40×20木垫块与木龙骨钉牢，垫块中距400与基层固 双层软木地板地面 定），40×60横撑中距800（龙骨、垫块、横撑满刷防腐剂及防火涂料） 5.50厚C15混凝土基层随打随抹平 6.1 厚合成高分子防水涂料 7.刷基层处理剂一道 8.60厚C20细石混凝土垫层随打随抹 9.300厚3：7灰土夯实或150 厚小毛石灌M5水泥砂浆（上皮标高不低于室外地坪） 10.素土夯实，压实系数大于等于0.9 1.2～4厚环保亚麻地板，建筑胶粘剂粘铺，（基层面与塑料地板背面同时涂胶），打上光蜡 2.20厚1：2.5水泥 砂浆找平层 3.刷素水泥一道 4.35厚C20混凝土基层随打随抹平 5.1厚合成高分子防水涂料 6.刷基层处理剂一 环保亚麻地板地面 道 7.60厚C20细石混凝土垫层随打随抹 8.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 9.素土夯实，压实 系数大于等于0.9 1.2～3.55厚复合塑胶地板，建筑胶粘剂粘铺，（基层面与塑料地板背面同时涂胶），打上光蜡 2.3～5厚自流 平水泥找平层 3.刷素水泥一道 4.35厚C20混凝土基层随打随抹平 5.1厚合成高分子防水涂料 6.刷基层处理剂 复合塑胶地板地面 一道 7.60厚C20细石混凝土垫层随打随抹 8.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 9.素土夯实，压 实系数大于等于0.9
L06J002___建筑作法图集
LX 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9
331
外墙
外墙17
9
332
外墙
外墙18
9
333
外墙
外墙19
9
Page 1
JZZF06
334
外墙
外墙20
335
外墙
外墙21
336
外墙
外墙22
337
外墙
外墙23
338
外墙
外墙24
339
外墙
外墙25
340
外墙
外墙26
341
外墙
外墙27
342
Page 3
JZZF06
1.外墙弹性涂料 2.刷弹性底涂，刮柔性腻子 3.3～5厚抗裂砂浆复合耐碱玻纤网格布 4.10厚粘结型胶粉聚苯 颗粒找平层 5.贴砌横向梯形槽聚苯板保温层 6.15厚粘结型胶粉聚苯颗粒 7.刷界面砂浆一道 8.砖墙、混凝 土墙、混凝土小型空心砌块墙、加气混凝土砌块墙、大模板混凝土墙 1.外墙弹性涂料 2.刷弹性底涂，刮柔性腻子 3.3～5厚抗裂砂浆复合耐碱玻纤网格布 4.20厚胶粉聚苯颗粒找 平 5.无网带竖向燕尾槽聚苯板置入外膜内测，辅以塑料卡钉固定 6.大模板混凝土墙 1.外墙弹性涂料 2.刷弹性底涂，刮柔性腻子 3.3～5厚抗裂砂浆复合耐碱玻纤网格布 4.20厚粘结型胶粉聚苯 颗粒找平 5.有网聚苯板置入外膜内测 6.大模板混凝土墙 1.外墙弹性涂料 2.刷弹性底涂，刮柔性腻子 3.3～5厚抗裂砂浆复合耐碱玻纤网格布 4.胶粉聚苯颗粒保温层 分层抹平 5.刷专用界面砂浆 6.加气混凝土砌块墙 1.面砖，聚合物砂浆粘贴 2.10厚抗裂砂浆复合热镀锌电焊网，塑料锚栓双向中距500锚固（加气混凝土砌块 墙体采用尼龙锚栓） 3.20厚胶粉聚苯颗粒找平 4.涂刷聚氨酯界面砂浆 5.现喷硬泡聚氨酯保温层 6.涂刷聚 氨酯防潮底漆 7.砖墙、混凝土墙、混凝土小型空心砌块墙、加气混凝土砌块墙
J01图集做法
目录屋面道路台阶坡道散水墙身防潮外墙面地面楼面踢脚墙裙内墙面顶棚油漆设计说明一、本图集是在原《建筑用料及做法》陕97J01（2000版）基础上按国家现行有关设计、施工及验收规范、标准等重新编制，适用于一般民用和工业建筑工程。
二、本图集与《陕J02系列建筑构造标准设计图集》配合使用。
三、本图集内“用料及做法”的项目编排是按建筑物从外至内、从下而上的次序进行，依次为：道路、台阶、坡道、散水（含墙身防潮层）、外墙面、地面、楼面、踢脚、墙裙、内墙面、顶棚、油漆、屋面。
本图集内各项“用料及做法”的层次、均为从上到下，从外到里，从面层到底层为准。
四、随着我国建筑业的飞速发展，各种新材料、新技术、新工艺的不断出现，特别是建筑材料品种、规格繁多，因此在本图集的“用料做法”中，对有些建材产品的具体名称未作具体规定，如铺地砖、防水涂料、建筑胶、界面剂等，意使设计人员应根据工程实际，灵活选用合适的建材产品，为推广应用新技术，新材料创造条件。
但设计人员选用的建材产品，必须经过技术鉴定，产品应具有生产许可证，特殊产品应由供货厂商负责指导施工，确保工程质量。
五、道路、台阶、坡道、散水、地面等，作法中垫层材料均为3：7灰土，可根据现场材料供应情况以碎石或卵石灌混合砂浆代替；当地下水位在室外地坪以下米以内时，灰土垫层宜改为天然级配砂石夯实；素土碾压的压实系数为，素土夯实的压实系数为。
六、地面做法中的垫层厚度是按一般民用与轻工业建筑要求编制的，如用于有较大荷载的地面（如书库、密集堆料仓库等），垫层厚度应按《建筑地面设计规范》GB50037-96规定确定。
七、楼面垫层用料做法中的轻集料混凝土（），主要供敷设管线用，也兼有隔音作用，厚度应满足敷设管线要求，设计人可根据工程实际情况调整并注明。
其材料可为水泥陶粒，1：6水泥焦渣、水泥膨胀珍珠岩等，骨料品种由设计人定，其配制应符合《轻集料混凝土技术规程》JGJ51-90有关要求。
八、楼地面有排水要求时，应设坡面坡向地漏，当坡长小于等于3m时，坡度为1％，当坡长大于3m时，坡度为1％~％，但找坡层最高处与最低处落差不能大于30，当疏水面积较大时，可仅在排水地漏的一定范围内设置排水坡面。
楼地面内外墙做法图集
地13
1.15厚1：2.5水泥彩色石子地面，表面磨光不少于三遍，刷 草酸打蜡 2.素水泥浆一道 3.20厚1：2.5水泥砂浆找平层， 现浇水 干后卧分格条 4.1.5厚合成高分子防水涂料 5.刷基层处理 磨石防 剂一道 6.20厚1：3水泥砂浆抹平 7.素水泥一道 8.60厚C15 水地面 混凝土垫层并找坡 9.300厚3：7灰土夯实或150厚小毛石灌 M5水泥砂浆 10.素土夯实，压实系数大于等于0.9
地14
1.8～10厚地面砖，砖背面刮水泥浆粘贴，稀水泥浆（或彩 色水泥浆）擦缝 2.30厚1：3干硬性水泥砂浆结合层 3.素水 地面砖 泥浆一道 4.60厚C15混凝土垫层 5.300厚3：7灰土夯实或 地面 150厚小毛石灌M5水泥砂浆 6.素土夯实，压实系数大于等于 0.9
地15
1.8～10厚地面砖，砖背面刮水泥浆粘贴，稀水泥浆（或彩 色水泥浆）擦缝 2.30厚1：3干硬性水泥砂浆结合层 3.1.5 地面砖 厚合成高分子防水涂料 4.刷基层处理剂一道 5.20厚1：3水 防水地 泥砂浆抹平 6.素水泥一道 7.60厚C15混凝土垫层并找坡 面 8.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 9.素土 夯实，压实系数大于等于0.9
地17
1.20厚磨光花岗石（大理石）板，板背面刮水泥浆粘贴，稀 磨光花 水泥浆（或彩色水泥浆）擦缝 2.30厚1：3干硬性水泥砂浆 岗石 结合层 3.1厚合成高分子防水涂料 4.刷基层处理剂一道 （大理 5.20厚1：3水泥砂浆抹平 6.素水泥一道 7.60厚C15混凝土 石）防 垫层并找坡 8.300厚3：7灰土夯实或150厚小毛石灌M5水泥 潮地面 砂浆 9.素土夯实，压实系数大于等于0.9
地 4
水泥砂 浆防潮 地面
屋面做法图集
屋Ⅰ1 刚性防水混凝土面层屋面(三道防水设防、有保温,上人或不上人均可)2、干铺350g沥青卷材隔离层一层3、1、5厚合成高分子防水卷材两道4、25厚1:3水泥砂浆找平层5、保温层6、1:6水泥陶粒或焦渣找坡,最薄处30厚(或结构找坡)7、钢筋混凝土屋面板『备注』卷材及涂膜名称由设计人定屋Ⅰ2刚性防水混凝土面层屋面(三道防水设防、有保温,上人或不上人均可)2、干铺350g沥青卷材隔离层一层3、1、5厚合成高分子防水卷材一道4、2厚合成高分子防水涂膜一道5、25厚1:3水泥砂浆找平层6、保温层7、1:6水泥陶粒或焦渣找坡,最薄处30厚(或结构找坡)8、钢筋混凝土屋面板屋Ⅰ3刚性防水混凝土面层屋面(三道防水设防、有保温,上人或不上人均可)2、干铺350g沥青卷材隔离层一层3、3厚高聚物改性沥青防水卷材两道4、25厚1:3水泥砂浆找平层5、保温层6、1:6水泥陶粒或焦渣找坡,最薄处30厚(或结构找坡)7、钢筋混凝土屋面板屋Ⅰ4 铺地砖面层屋面(三道防水设防,有保温,上人)1、8～10厚铺地砖用3厚1:1水泥砂浆(加建筑胶)粘贴,缝宽5用1:1水泥砂浆(加建筑胶)勾缝2、25厚1:3水泥砂浆(加建筑胶)找平层3、2～3厚麻刀灰(或纸筋灰)隔离层4、1、5厚合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、25厚1:3水泥砂浆找平层7、保温层8、1:6水泥陶粒或焦渣找坡,最薄处30厚(或结构找坡)9、钢筋混凝土屋面板屋Ⅰ5 铺地砖面层屋面(三道防水设防、倒置放,有保温,上人)1、40厚200×200或250×250彩色铺地砖用3厚1:1水泥砂浆(加建筑胶)粘贴,缝宽10,用1:1水砂砂浆(加建筑胶)勾缝2、25厚1:3水泥砂浆(加建筑胶)找平层3、保温层B4、1、5厚合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、25厚1:3水泥砂浆找平层7、1:6水泥陶粒或焦渣找坡最薄处30(或结构找坡)8、钢筋混凝土屋面板屋Ⅰ6 种植土屋面(三道防水设防、有保温,上人)1、250～500厚种植土屋面做法1、刚性防水面层一道,40厚C20细石混凝土捣实压光,内配φ6双向﹫150钢筋网片, 应偏上放置,使保护层厚度≥10,按纵横3～6m设分隔缝,缝宽20,缝中钢筋断开,缝内用建筑防水密封膏封严屋Ⅱ1 水泥砂浆面层屋面(二道防水设防、有保温、不上人)1、20厚1:2、5水泥砂浆保护层,每1m见方半缝分格2、1、2合成高分子防水卷材两道3、25厚1:3水泥砂浆找平层4、保温层5、1:6水泥陶粒或焦渣找坡最薄处30(或结构找坡)6、钢筋混凝土屋面板屋Ⅱ2水泥砂浆面层屋面(二道防水设防、有保温、不上人)1、20厚1:2、5水泥砂浆保护层,每1m见方半缝分格2、3厚高聚物改性沥青防水卷材两道3、以下同屋Ⅱ1 3～6屋Ⅱ3水泥砂浆面层屋面(二道防水设防、有保温、不上人)1、20厚1:2、5水泥砂浆保护层,每1m见方半缝分格2、1、2厚合成高分子防水卷材两道3、2厚合成高分子防水卷材两道4、以下同屋Ⅱ1 3～6屋Ⅱ4卷材自带保护层屋面(二道防水设防、有保温、不上人)1、4厚高聚物改性沥青防水卷材(带保护层)一道2、3厚高聚物改性沥青防水卷材一道3、以下同屋Ⅱ1 3～6屋Ⅱ5铺地砖面层屋面(二道防水设防、有保温、上人)1、8～10厚铺地砖用3厚1:1水泥砂浆(加建筑胶)粘贴,缝宽5用1:1水泥砂浆(加建筑胶)勾缝2、25厚1:3水泥砂浆(加建筑胶)找平层3、2～3厚麻刀灰(或纸筋灰)隔离层4、1、2厚合成高分子防水卷材两道5、以下同屋Ⅱ1 3～6屋Ⅱ6铺地砖面层屋面(二道防水设防、有保温、上人)1、8～10厚铺地砖用3厚1:1水泥砂浆(加建筑胶)粘贴,缝宽5用1:1水泥砂浆(加建筑胶)勾缝2、25厚1:3水泥砂浆(加建筑胶)找平层3、2～3厚麻刀灰(或纸筋灰)隔离层4、3厚高聚物改性沥青防水卷材两道5、以下同屋Ⅱ1 3～6屋Ⅱ7铺地砖面层屋面(二道防水设防、有保温、上人)1、8～10厚铺地砖用3厚1:1水泥砂浆(加建筑胶)粘贴,缝宽5用1:1水泥砂浆(加建筑胶)勾缝2、25厚1:3水泥砂浆(加建筑胶)找平层3、2～3厚麻刀灰(或纸筋灰)隔离层4、1、2合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、以下同屋Ⅱ1 3～6屋Ⅱ8铺地砖面层屋面(二道防水设防、倒置式、有保温、上人)1、40厚200×200或250×250彩色铺地砖用3厚1:1水泥砂浆(加建筑胶)粘贴,缝宽10用1:1水砂砂浆(加建筑胶2、25厚1:3水泥砂浆(加建筑胶)找平层3、保温层B4、1、2厚合成高分子防水卷材一道5、2厚合成高分子防水涂膜一道6、25厚1:3水泥砂浆找平层7、1:6水泥陶粒或焦渣找坡最薄处30(或结构找坡)8、钢筋混凝土屋面板屋Ⅱ9铺地砖面层屋面(二道防水设防、倒置式、有保温、上人)1、8～10厚铺地砖,用6厚聚合物砂浆粘贴,缝宽5,用1:1水泥砂浆(加建筑胶)勾缝2、保温层C,现场喷涂发泡成型3、1、2厚合成高分子防水卷材一道4、2厚合成高分子防水涂膜一道5、以下同屋Ⅱ8 6～8屋Ⅱ10人造草皮面层屋面(二道防水设防、有保温、上人)1、粘贴人造草皮(或化纤地毯)2、30厚C20细石混凝土保护兼找平层,随捣随抹平,分缝双向中距≤1、5m,缝宽5,填密封膏3、干铺沥青油毡隔离层一层4、以下同屋Ⅱ1 4～6屋Ⅱ11刚性防水混凝土面层屋面(二道防水设防、有保温、上人)2、干铺350g沥青卷材隔离层一层3、1、2厚合成高分子防水卷材一道4、25厚1:3水泥砂浆找平层5、保温层6、1:6水泥陶粒或焦渣找坡,最薄处30厚(或结构找坡)7、钢筋混凝土屋面板屋Ⅲ1水泥砂浆面层屋面(一道防水设防、有保温、不上人)1、20厚1:2、5水泥砂浆保护层,每1m见方半缝分格2、1、2厚合成高分子防水卷材一道3、25厚1:3水泥砂浆找平层4、保温层5、1:6水泥陶粒或焦渣找坡,最薄处30厚(或结构找坡)6、钢筋混凝土屋面板屋Ⅲ2水泥砂浆面层屋面(一道防水设防、有保温、上人)1、20厚1:2、5水泥砂浆保护层,每1m见方半缝分格2、2厚合成高分子防水涂膜一道3、以下同屋Ⅲ1 3～6屋Ⅲ3水泥砂浆面层屋面(一道防水设防、有保温、不上人)1、20厚1:2、5水泥砂浆保护层,每1m见方半缝分格2、3厚高聚物改性沥青防水涂膜(加二层玻纤网格布)一道3、以下同屋Ⅲ1 3～6屋Ⅲ4卷材自带保护层屋面(一道防水设防、有保温、不上人)1、4厚高聚物改性沥青防水卷材(自带保护层)一道2、以下同屋Ⅲ1 3～6屋Ⅲ5 架空板面层屋面(一道防水设防、有保温、不上人)1、495×495×40厚C20预制钢筋混凝土(φ6双向﹫150)用M2、5砂浆架空卧铺在115×115×200高砖墩上,板缝用1:2、5水泥2、4厚高聚物改性沥青防水卷材(自带保护层)一道1、刚性防水面层一道,40厚C20细石混凝土捣实压光,内配φ6双向﹫150钢筋网片, 应偏上放置,使保护层厚度≥10,按纵横3～6m设分隔缝,缝宽20,缝中钢筋断开,缝内用建筑防水密封膏封严。
山东省建筑工程做法(建筑标准设计图集)
目录---------------------------------------------------2设计总说明------------------------------------------2道路、广场、停车场道路、广场、停车场说明------------------------3混凝土、沥青混凝土路面彩色压印混凝土、卵石路面碎拼花岗石、混凝土透水砖、彩色透水混凝土路面彩色透水混凝土路面、混凝土（重载地砖）、广场砖地面彩色水泥砖、剁斧花岗石、混凝土透水砖、杆草地坪地面散水散水坡道说明细石混凝土、水泥砂浆、花岗石、毛面花岗石散水坡道水泥砂浆、水泥豆石、毛面花岗石坡道水泥砂浆、细石混凝土（带礓碴）坡道防滑地砖、广场砖坡道地面地面、楼面说明水泥砂浆（防潮）地面细石混凝土、彩色耐磨混凝土（防水地面）彩色水泥自流平涂料、环氧涂层、环氧地面漆自流平地面现浇水磨石（防水）地面地面砖（防水）地面磨光花岗石、大理石（防潮）地面碎拼石板（防潮）地面钛金不锈钢覆面地砖（防潮）地面装饰玻璃（防潮）地面单（双）层长条硬木地板地面强化复合木地板、双导层软木地板地面环保亚麻地板、复合塑胶地板地面塑胶地板、橡胶地板地面水泥砂浆低温热水辐射采暖地面地面砖低温热水辐射采暖地面强化复合木地板低温热水辐射采暖地水泥砂浆低温热水辐射采暖防水地面地面砖低温热水辐射采暖防水地面不发火水泥砂浆（防潮）、不发火细石混凝土地面防静电活动地板、耐油细石混凝土防水、耐酸瓷板地面楼面水泥砂浆、细石混凝土（防水）楼面彩色耐磨混凝土（防水）楼面彩色水泥自流平涂料、环氧涂层、环氧地面漆自流平楼面现浇水磨石（防水）楼面地面砖（防水）楼面磨光花岗石、大理石（防水）楼面钛金不锈钢覆面地砖楼面装饰玻璃楼面单层长条硬木地板楼面双层长条硬木地板楼面强化复合木地板、双导层软木地板楼面双导层软木地板楼面环保亚麻地板、复合塑胶地板楼面塑胶、橡胶地板楼面水泥砂浆、地面砖低温热水辐射采暖楼面强化复合木地板低温热水辐射采暖楼面水泥砂浆低温热水辐射采暖防水楼面地面砖低温热水辐射采暖防水楼面不发火水泥砂浆（防潮）、不发火细石混凝土楼面防静电活动地板、耐油细石混凝土防水、耐酸瓷板楼面踢脚踢脚、墙裙、内墙面、顶棚说明水泥砂浆、面面踢脚面砖踢脚磨光花岗石、大理石踢脚磨光花岗石（大理石）、钛金不锈钢覆面砖踢脚钛金不锈钢覆面砖、装饰玻璃板踢脚装饰玻璃板、成品木踢脚（成品）木踢脚环保亚麻地板踢脚复合塑胶地板踢脚塑胶地板踢脚橡胶地板踢脚不发火水泥砂浆踢脚墙裙水泥、混合砂浆墙裙油漆墙裙面砖墙裙耐酸瓷板墙裙内墙水泥砂浆、混合砂浆抹面内墙混合砂浆抹面、麻刀石灰抹面内墙麻刀石灰抹面、粉刷石膏罩面内墙刮腻子涂料、壁纸内墙壁纸内墙壁纸、胶合板内墙塑料装饰板内墙塑料装饰扣板内墙铺贴铝塑板内墙软包内墙装饰玻璃内墙面砖防水内墙大理石（花岗石）内墙大理石、花岗石（防水）内墙大理石防水、8K不锈钢内墙装饰吸声板、穿孔胶合板吸声内墙粘贴矿棉吸声板内墙顶棚刮腻子、麻刀灰、水泥砂浆、混合砂浆涂料顶棚混合砂浆油漆、贴壁纸顶棚、纸面石膏板吊顶纸面石膏板吊顶装饰石膏板、硅酸钙板吊顶硅酸钙板、胶合板、PVC板吊顶铝塑板、铝合金扣板吊顶铝合金条板吊顶铝合金方板铝板方格栅吊顶金属花格栅、金属挂片吊顶粘贴矿棉吸声板顶棚、矿棉吸声板吊顶矿棉吸声板吊顶、穿孔胶合板吸声吊顶不采暖地下室顶板保温顶棚外墙外墙面说明清水墙、清水墙刷色、水泥砂浆外墙水刷石、涂料外墙涂料、面砖外墙面砖、陶瓷锦砖（马塞克）外墙现喷硬泡聚氨酯复合保温、粘贴聚苯板薄抹灰保温涂料外墙贴砌聚苯板复合保温、现浇无网（有网）聚苯板复合保温涂料外墙胶粉聚苯颗粒保温涂料外墙、现喷硬泡聚氨酯、贴砌聚苯板复合保温面砖外墙现浇无（有）网聚苯板复合保温、胶粉颗粒保温面砖外墙屋面屋面说明平瓦坡屋面小青瓦坡屋面琉璃瓦坡屋面油毡瓦坡屋面彩色波形沥青瓦、单层彩色压型钢板、双层彩色现场复合夹芯板坡屋面水泥砂浆平屋面细石混凝土刚性防水平屋面细石混凝土平屋面干铺仿石砖上人平屋面彩色水泥砖上人平屋面防滑地砖上人平屋面倒置式水泥砂浆平屋面倒置式细石混凝土刚性防水平屋面广场砖停车平屋面配筋混凝土停车平屋面通风平屋面种植平屋面混凝土通车平屋面地下室地下室防水说明地下室卷材防水地下室卷材防水、地下室有机防水涂料防水地下室有机防水涂料防水地下室复合防水涂料涂料说明调和漆、清漆、丙烯酸漆、木地板油漆木地板油漆、金属面油漆、金属面磁漆、防火涂料防火涂料、乳胶漆彩色花纹等涂料仿蘑菇花岗石、无机（高分子）建筑外墙、合成树脂幕墙装饰涂料合成树脂幕墙装饰涂料附录附录相关技术资料（一）~（四）设计总说明本图集是在《建筑做法说明》L96J002的基础上进行修编的。
甘02J01 建筑用料及做法图集
路2
混凝土整体路面
实。
210
横坡 2%，设置道牙。
（人行道）
2. 150 厚 3:7 灰土夯实。
3. 素土夯实。
图名
道路
图集号 页次
甘 02J01 6
造价者
编号
名称
用料及做法
厚度
备注
1. 495×495×100 预制 C25 混凝土方砖，干砂灌缝，洒水
使砂沉实。
混凝土预制块路面
经过技术鉴定，产品应具有生产许可证，特殊产品应由供货厂商负责指导施工， 疏水面积较大时，可仅在排水地漏的一定范围内设置排水坡面。
确保工程质量。
图名
分册编制说明
图集号 页次
甘 02J01 2
造价者
九、楼地面的防水层、防潮层，为合成高分子涂膜，可采用非集油聚氨酯
涂料、硅橡胶涂料、水泥聚合物涂料等，由设计人选定。
混凝土整体路面
1. 横坡 1～1.5%。
2. 20 厚粗砂隔离层，满铺刮平。
（车行道）混凝土面层厚度
440
2. 路面厚度根据行车类别，由设计人定。
路1
A120 厚
3. 300 厚 3:7 灰土分两层夯实。
（500）
小汽车 120 厚
4. 路基按路宽根据设计标高找好纵坡，平整地面后碾压
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
序号BH 名称做法说明RSDJ备注1 地 1 水泥砂浆地面0 1.20厚1：2水泥砂浆抹面压实赶光 2.素水泥浆一道 3.60厚C15混凝土垫层4.素土夯实，压实系数大于等于0.9A2 地 2 水泥砂浆地面0 1.20厚1：2水泥砂浆抹面压实赶光 2.素水泥浆一道 3.60厚C15混凝土垫层4.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 5.素土夯实，压实系数大于等于0.9A3 地 3 水泥砂浆防潮地面1.20厚1：2水泥砂浆抹面压实赶光2.素水泥浆一道 3.35厚C15细石混凝土4.1厚合成高分子防水涂料5.刷基层处理剂一道 6.20厚1：3水泥砂浆找平 7.素水泥一道 8.60厚C15混凝土垫层 9.素土夯实，压实系数大于等于0.9A4 地 4 水泥砂浆防潮地面1.20厚1：2水泥砂浆抹面压实赶光2.素水泥浆一道 3.35厚C15细石混凝土4.1厚合成高分子防水涂料5.刷基层处理剂一道 6.20厚1：3水泥砂浆找平 7.素水泥一道 8.60厚C15混凝土垫层 9.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 10.素土夯实，压实系数大于等于0.9A5 地 5 细石混凝土地面1.40厚C20细石混凝土，表面撒1：1水泥砂子随打随抹光 2.素水泥浆一道3.60厚C15混凝土垫层4.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 5.素土夯实，压实系数大于等于0.9A6 地 6 细石混凝土防潮地面1.40厚C20细石混凝土，表面撒1：1水泥砂子随打随抹光 2.1厚合成高分子防水涂料 3.刷基层处理剂一道4.20厚1：3水泥砂浆抹平5.素水泥一道 6.60厚C15混凝土垫层 7.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 8.素土夯实，压实系数大于等于0.9A7 地 7 彩色耐磨混凝土地面1.50厚C25彩色耐磨混凝土随打随抹2.素水泥浆一道3.60厚C15混凝土垫层 4.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 5.素土夯实，压实系数大于等于0.9A1.耐磨面层适合用于车道及站台、汽车停车库、装饰性地面及中庭等；2.耐磨面层在浇筑混凝土过程中，表面加入强化剂、着色剂、密封剂等并用专用设备打磨、压光、压纹、使之形成高强、致密、美观的面层，具体实施方法各厂家略有差异，见有关厂家说明书8 地 8 彩色耐磨混凝土防水地面1.50厚C25彩色耐磨混凝土随打随抹2.1.5厚合成高分子防水涂料3.刷基层处理剂一道 4.20厚1：3水泥砂浆抹平 5.素水泥一道 6.60厚C15混凝土垫层并找坡 7.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 8.素土夯实，压实系数大于等于0.9A1.耐磨面层适合用于车道及站台、汽车停车库、装饰性地面及中庭等；2.耐磨面层在浇筑混凝土过程中，表面加入强化剂、着色剂、密封剂等并用专用设备打磨、压光、压纹、使之形成高强、致密、美观的面层，具体实施方法各厂家略有差异，见有关厂家说明书9 地 9 彩色水泥自流平涂料地面1.面漆罩面2.3～5厚自流平厚质涂料涂层 3.20厚1：2.5水泥砂浆找平压实 4.素水泥浆一道 5.60厚C15混凝土垫层 6.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 7.素土夯实，压实系数大于等于0.9A1.涂料颜色由设计人定，并在施工图中注明；2.基层应密实、平整、干燥、如有不平整处及浮砂，需用砂轮打磨平并清理干净后方可做涂层；3.用于有耐磨及抗冲击要求的地面10 地10 环氧涂层地面0 1.1厚环氧地面涂料 2.环氧腻子局部刮平 3.20厚1：2.5水泥砂浆找平压实 4.素水泥浆一道 5.60厚C15混凝土垫层 6.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 7.素土夯实，压实系数大于等于0.9B11.涂料颜色由设计人定，并在施工图中注明；2.基层应密实、平整、干燥、如有不平整处及浮砂，需用砂轮打磨平并清理干净后方可做涂层；3.用于有少量耐酸碱要求的地面，不宜用于有明火作用、机械冲击作业的地面11 地11 环氧地面漆自流平地面1..1～2厚自流平环氧面漆涂层2.环氧漆底涂一层 3.20厚1：2.5水泥砂浆找平层 4.素水泥浆一道 5.60厚C15混凝土垫层 6.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 7.素土夯实，压实系数大于等于0.9B11.涂料颜色由设计人定，并在施工图中注明；2.基层应密实、平整、干燥、如有不平整处及浮砂，需用砂轮打磨平并清理干净后方可做涂层；3.用于有一定洁净度要求及有一定耐磨损要求的地面12 地12 现浇水磨石地面1.15厚1：2.5水泥彩色石子地面，表面磨光不少于三遍，刷草酸打蜡 2.素水泥浆一道 3.20厚1：2.5水泥砂浆找平层，干后卧分格条 4.素水泥浆一道 5.60厚C15混凝土垫层 6.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 7.素土夯实，压实系数大于等于0.9A1.采用彩色水磨石面层时应选用白水泥；2.彩色水磨石花色。
面层及分格要求、规格、所用水泥、石子颜色等均见工程设计；3.现浇水磨石面层的分格条可用玻璃条、铜条、铝条，铝条表面须做防腐处理13 地13 现浇水磨石防水地面1.15厚1：2.5水泥彩色石子地面，表面磨光不少于三遍，刷草酸打蜡 2.素水泥浆一道 3.20厚1：2.5水泥砂浆找平层，干后卧分格条 4.1.5厚合成高分子防水涂料 5.刷基层处理剂一道6.20厚1：3水泥砂浆抹平7.素水泥一道 8.60厚C15混凝土垫层并找坡9.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 10.素土夯实，压实系数大于等于0.9A1.采用彩色水磨石面层时应选用白水泥；2.彩色水磨石花色。
面层及分格要求、规格、所用水泥、石子颜色等均见工程设计；3.现浇水磨石面层的分格条可用玻璃条、铜条、铝条，铝条表面须做防腐处理14 地14 地面砖地面0 1.8～10厚地面砖，砖背面刮水泥浆粘贴，稀水泥浆（或彩色水泥浆）擦缝2.30厚1：3干硬性水泥砂浆结合层3.素水泥浆一道 4.60厚C15混凝土垫层5.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 6.素土夯实，压实系数大于等于0.9A地面砖之规格、品种、颜色及缝宽均见工程设计、要求缝宽时用1：1水泥砂浆勾平缝15 地15 地面砖防水地面1.8～10厚地面砖，砖背面刮水泥浆粘贴，稀水泥浆（或彩色水泥浆）擦缝2.30厚1：3干硬性水泥砂浆结合层3.1.5厚合成高分子防水涂料4.刷基层处理剂一道 5.20厚1：3水泥砂浆抹平 6.素水泥一道 7.60厚C15混凝土垫层并找坡 8.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 9.素土夯实，压实系数大于等于0.9A地面砖之规格、品种、颜色及缝宽均见工程设计、要求缝宽时用1：1水泥砂浆勾平缝16 地16磨光花岗石（大理石）地面1.20厚磨光花岗石（大理石）板，板背面刮水泥浆粘贴，稀水泥浆（或彩色水泥浆）擦缝 2.30厚1：3干硬性水泥砂浆结合层 3.素水泥浆一道 4.60厚C15混凝土垫层 5.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 6.素土夯实，压实系数大于等于0.9A磨光花岗石石板表面加工的品种有：镜面、光面、粗磨面、麻面（豆光）、条纹面（豆光）、条纹面（斧光）等规格，有设计人定，并在施工图中注明17 地17磨光花岗石（大理石）防潮地面1.20厚磨光花岗石（大理石）板，板背面刮水泥浆粘贴，稀水泥浆（或彩色水泥浆）擦缝 2.30厚1：3干硬性水泥砂浆结合层 3.1厚合成高分子防水涂料 4.刷基层处理剂一道 5.20厚1：3水泥砂浆抹平 6.素水泥一道 7.60厚C15混凝土垫层并找坡 8.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 9.素土夯实，压实系数大于等于0.9A磨光花岗石石板表面加工的品种有：镜面、光面、粗磨面、麻面（豆光）、条纹面（豆光）、条纹面（斧光）等规格，有设计人定，并在施工图中注明18 地18 碎拼石板地面0 1.20厚碎拼石板，板背面刮水泥浆粘贴，稀水泥浆（或彩色水泥浆）擦缝2.30厚1：3干硬性水泥砂浆结合层3.素水泥浆一道 4.60厚C15混凝土垫层5.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 6.素土夯实，压实系数大于等于0.9A1.该面层用于中庭、花房、敞廊等地面；2.碎石之规则、品种、颜色及缝宽均见工程设计，要求缝宽时用1：1水泥砂浆勾平缝19 地19 碎拼石板防潮地面1.20厚碎拼石板，板背面刮水泥浆粘贴，稀水泥浆（或彩色水泥浆）擦缝2.30厚1：3干硬性水泥砂浆结合3.1厚合成高分子防水涂料 4.刷基层处理剂一道 5.20厚1：3水泥砂浆抹平 6.素水泥一道 7.60厚C15混凝土垫层并找坡 8.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 9.素土夯实，压实系数大于等于0.9A1.该面层用于中庭、花房、敞廊等地面；2.碎石之规则、品种、颜色及缝宽均见工程设计，要求缝宽时用1：1水泥砂浆勾平缝20 地20 钛金不锈钢覆面地砖地面1.1～2厚钛金不锈钢覆面地砖，专用强力胶粘贴，铝合金或钛金不锈钢压边条收口 2.20厚1：2.5水泥砂浆找平压实赶光 3.素水泥浆一道 4.60厚C15混凝土垫层 5.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 6.素土夯实，压实系数大于等于0.9A1该面层用于大厅、舞厅、卡拉OK厅、俱乐部等地面；2.钛金不锈钢覆面地砖之品种、规格、颜色及缝宽均见工程设计；3.有木龙骨的木地板需考虑地板下通风，地板通风篦子及龙骨通风孔位置见工程设计21 地21 钛金不锈钢覆面地板防潮地面1.1～2厚钛金不锈钢覆面地砖，专用强力胶粘贴，铝合金或钛金不锈钢压边条收口 2.22厚松木毛地板（板上下面满刷氟化钠防腐剂） 3.40×60木龙骨中距400（架空用40×40×20木垫块与木龙骨钉牢，垫块中距400与基层固定），40×60横撑中距800（龙骨、垫块、横撑满刷防腐剂及防火涂料） 4.50厚C15混凝土基层随打随抹平 5.1厚合成高分子防水涂料 6.刷基层处理剂B11该面层用于大厅、舞厅、卡拉OK厅、俱乐部等地面；2.钛金不锈钢覆面地砖之品种、规格、颜色及缝宽均见工程设计；3.有木龙骨的木地板需考虑地板下通一道 7.60厚C20细石混凝土垫层随打随抹 8.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 9.素土夯实，压实系数大于等于0.9 风，地板通风篦子及龙骨通风孔位置见工程设计22 地22 装饰玻璃板地面1.8～25厚装饰玻璃板，专用胶粘贴，铝合金或钛金不锈钢板压边条收口 2.刷封闭底漆一道 3.20厚1：2.5水泥砂浆抹平 4.60厚C15混凝土垫层5.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 6.素土夯实，压实系数大于等于0.9A1该面层用于大厅、舞厅、卡拉OK厅、俱乐部等地面；2.装饰玻璃板（砖）品种、规格、花色由设计人定，并在施工图中注明23 地23 装饰玻璃板防潮地面1.8～25厚装饰玻璃板，专用胶粘贴，铝合金或钛金不锈钢板压边条收口2.22厚松木毛地板（板上下面满刷氟化钠防腐剂） 3.40×60木龙骨中距400（架空用40×40×20木垫块与木龙骨钉牢，垫块中距400与基层固定），40×60横撑中距800（龙骨、垫块、横撑满刷防腐剂及防火涂料） 4.50厚C15混凝土基层随打随抹平 5.1厚合成高分子防水涂料 6.刷基层处理剂一道 7.60厚C20细石混凝土垫层随打随抹 8.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 9.素土夯实，压实系数大于等于0.9A1该面层用于大厅、舞厅、卡拉OK厅、俱乐部等地面；2.装饰玻璃板（砖）品种、规格、花色由设计人定，并在施工图中注明24 地24 单层长条硬木地板地面1.刷地板涂料（地板产品已带油漆者无此道工序），打蜡上光 2.50（100）×18厚硬木平（或企）口席纹拼花地板，膏状建筑胶粘剂粘贴 3.40×60木龙骨中距400（架空用40×40×20木垫块与木龙骨钉牢，垫块中距400与基层固定），40×60横撑中距800（龙骨、垫块、横撑满刷防腐剂及防火涂料） 4.50厚C15混凝土基层随打随抹平 5.1厚B21.木地板品种、规格由设计人定，并在施工图中注明；2.面层铺法由设计人定，并在施工图中注明；3.设计要求燃烧性能为B1时，应按消防合成高分子防水涂料 6.刷基层处理剂一道 7.60厚C20细石混凝土垫层随打随抹 8.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 9.素土夯实，压实系数大于等于0.9 部门有关要求加做相应的防火处理25 地25 双层长条硬木地板地面1.刷地板涂料（地板产品已带油漆者无此道工序），打蜡上光 2.50（100）×18厚硬木企口长条地板（背面刷氟化钠防腐剂） 3.18厚松木毛地板（背面满刷氟化钠防腐剂）45°斜铺（稀铺），上铺非纸胎油毡一层，水泥钉固定4.40×60木龙骨中距400（架空用40×40×20木垫块与木龙骨钉牢，垫块中距400与基层固定），40×60横撑中距800（龙骨、垫块、横撑满刷防腐剂及防火涂料） 5.50厚C15混凝土基层随打随抹平 6.1厚合成高分子防水涂料 7.刷基层处理剂一道 8.60厚C20细石混凝土垫层随打随抹 9.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆（上皮标高不低于室外地坪）10.素土夯实，压实系数大于等于0.9B21.木地板品种、规格由设计人定，并在施工图中注明；2.面层铺法由设计人定，并在施工图中注明；3.设计要求燃烧性能为B1时，应按消防部门有关要求加做相应的防火处理26 地26 强化复合木地板地面1.8～12厚企口强化复合木地板，企榫槽满涂胶液挤严后铺设，打蜡上光2.3～5厚泡沫塑料衬垫3.20厚1：2.5水泥砂浆抹平 4.1厚合成高分子防水涂料 5.刷基层处理剂一道 6.60厚C20细石混凝土垫层随打随抹 7.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 8.素土夯实，压实系数大于等于0.9B21.木地板品种、规格由设计人定，并在施工图中注明；2.面层铺法由设计人定，并在施工图中注明；3.设计要求燃烧性能为B1时，应按消防部门有关要求加做相应的防火处理27 地27 双层软木地板地面1.聚氨酯弹性漆或水晶地板漆（地板产品已带油漆者无此工序），打蜡上光2.4～8厚软木地板，膏状建筑胶粘剂粘铺，木地板条或铝合金条压边 3.22厚松木毛地板（背面满刷氟化钠防腐剂）45°斜铺，上铺非纸胎油毡一层，水泥钉固定 4.40×60木龙骨中距400（架空用40×40×20木垫块与木龙骨钉牢，垫块中距400与基层固定），40×60横撑中距800（龙骨、垫块、横撑满刷防腐剂及防火涂料） 5.50厚C15混凝土基层随打随抹平 6.1厚合成高分子防水涂料 7.刷基层处理剂一道8.60厚C20细石混凝土垫层随打随抹9.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆（上皮标高不低于室外地坪） 10.素土夯实，压实系数大于等于0.9B21.软木装修用于高档装修的地面；2.软木地板产品规格为：（4～8）×（300、500）×（300、500），颜色由设计人定，并在施工图中注明；3.软木地板设计要求燃烧性能为B1时，应按消防部门有关要求加做相应的防火处理28 地28 环保亚麻地板地面1.2～4厚环保亚麻地板，建筑胶粘剂粘铺，（基层面与塑料地板背面同时涂胶），打上光蜡 2.20厚1：2.5水泥砂浆找平层 3.刷素水泥一道 4.35厚C20混凝土基层随打随抹平 5.1厚合成高分子防水涂料 6.刷基层处理剂一道 7.60厚C20细石混凝土垫层随打随抹 8.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 9.素土夯实，压实系数大于等于0.9B11.环保亚麻地板规格、颜色由设计人定，并在施工图中注明；2.环保亚麻地板适用于办公、住宅等人流量较少的场所29 地29 复合塑胶地板地面1.2～3.55厚复合塑胶地板，建筑胶粘剂粘铺，（基层面与塑料地板背面同时涂胶），打上光蜡 2.3～5厚自流平水泥找平层 3.刷素水泥一道 4.35厚C20混凝土基层随打随抹平 5.1厚合成高分子防水涂料 6.刷基层处理剂一道 7.60厚C20细石混凝土垫层随打随抹 8.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 9.素土夯实，压实系数大于等于0.9B21.复合塑胶地板分类：a.多层吸音型（2.90～3.55厚）：用于有一定隔音要求的场所，b.多层密实型（2～2.9厚）：用于交通工具、资料室、图书馆、餐厅、展览中心等需要摆放重型仪器和家具的场所，c.多层特殊型（2.5～3.5）：用于手术室、看护房、走廊等需要摆放重型仪器和家具的场所；2.复合塑料地板类型、规格、颜色由设计人定，并在施工图中注明30 地30 塑胶地板地面0 1.2厚塑胶地板，建筑胶粘剂粘铺，（基层面与塑料地板背面同时涂胶） 2.3～5厚自流平水泥找平层 3.刷素水泥一道 4.35厚C20混凝土基层随打随抹平5.1厚合成高分子防水涂料6.刷基层处理剂一道 7.60厚C20细石混凝土垫层随打随抹 8.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 9.素土夯实，压实系数大于等于0.9B1塑胶地板分类：a.商用型：适用于医院、学校、机场、办公、商场、陆地和海上交通工具等场所，b.工业型：适用于工业厂房、实验室、健身房等有严重耐磨、化学侵蚀要求、抗静电要求的场所。
