高压中置柜操作程序
KYN28-12Z中置柜操作程序
断电操作
手动
手动操作按下断路器本体的分闸按钮对断路器分闸；
电动
操作操作面板的分闸按钮或转换开关对断路器分闸；
表现状态
能听到断路器分闸的声音；
断路器出线端的带电显示器不发光；
操作操作面板上的分闸指示灯发光；断路器的检修指示灯发光；
断路器的分合状态显示为分闸状态；
操作操作面板上的合闸指示灯发光
断路器本体的分合状态显示为合闸状态
注意事项
必须带绝缘手套、绝缘鞋
停电检修
用手柄摇出断路器；
开门,试电笔验电、接地线放电，操作维修；
注意事项
外线未断，禁止开门；必须带绝缘手套、绝缘鞋；
KYN28-12Z中置柜进线柜送电操作程序
送电操作
关门,市电送入高压柜，观察带电显示器是否发光，三相显示是否正常；
用手柄摇进断路器。断路器的工作指示灯发光；
电动
操作操作面板的合闸按钮或转换开关对断路器合闸；
注置柜进线柜送电操作程序
送电操作
关门,市电进入高压柜，观察带电显示器是否发光；
用手柄摇进断路器。断路器的工作指示灯发光；
电动
操作操作面板的合闸按钮或转换开关对断路器合闸
手动
手动操作按下断路器本体的合闸按钮对断路器合闸
表现状态
能听到断路器合闸的声音
断路器出线端的带电显示器发光
手动
手动操作按下断路器本体的合闸按钮对断路器合闸；
表现状态
能听到断路器合闸的声音
断路器出线端的带电显示器发光，三相显示是正常；
操作操作面板上的合闸指示灯发光；
断路器本体的分合状态显示为合闸状态；
注意事项
必须带绝缘手套、绝缘鞋；
KYN28型中置式高压开关柜概述及操作顺序说明
KYN28A-12户内交流金属铠装移开式开关设备产品概述：KYN28A-12户内交流金属铠装移开式开关设备〔以下简称开关柜〕适用于三相交流50Hz、额定工作电压3.6〜12kV、额定工作电流630〜4000A、额定短时耐受电流20〜50kA系统中接受和分配电能之用；并具有对电路进行限制、保护和监测等功能.开关柜满足GB3906-2006、DL/T404-2007、GB1984-2003、IEC60298 IEC60694 〔2001〕等标准的技术要求;能够配置VZ1、VD4、VS1 等多种型号的真空断路器、具有完善的预防误操作的联锁装置〔包括〃五防〃功能〕；元件布置合理,方案齐全,扩展性好,可满足用户的各种需要.开关柜是技术先进、结构合理、使用方便、平安可靠、性能稳定的配电设备,已在石化企业、造纸企业、冶金企业、发电厂、变电站及民用建筑中广泛使用.功能特点:♦平安可靠一一完全金属铠装及全封闭结构；采取均衡电场举措,可配置出〃型母线；各功能室用接地的金属板完全隔开,相互独立；所有设备的操作,包括断路器的分合闸、断路器手车的推入或移出及接地开关的分合闸操作等,均能在断路器门关闭状态下进行；具有可靠完善的联锁装置,能有效地预防误操作.♦实用性强一一壳体封闭严密,可预防杂物及小动物进入；手车互换性好,更换断路器非常方便；接地开关装设涡轮变速操作机构,操作异常轻便；♦适应性广一一进出线方式可适应电缆或母排上下进出线；一次方案扩展性好；可靠墙安装或背靠背安装,占地面积小；可配置VZ1、VD4、VS1等多种型号的真空断路器和F-C组合电器; 额定电流可达4000A,额定短时耐受电流可达50kA；电缆室有充裕的空间,可连接多根电缆.技术参数：外形尺寸:户应与制造厂协商；当断路器用于开断电容器组时,电容器组的额定电流不大于断路器额定电流的80%. ※：额定电流达3150A时需配备风冷装置.使用条件：♦周围空气温度：上限+40℃,下限-15℃,日内平均温度不超过+35℃♦周围空气无明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染.♦海拔高度：开关柜使用在12kV时,不超过1000m开关柜使用在3.6kV、7.2k时,不超过2000m♦空气相对湿度：日平均值不大于95%,月平均值不大于90%♦地震烈度：不超过8度.♦用户有特殊要求时,可与我公司协商并取得一致意见订货须知：1、主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等2、辅助回路接线原理图、端子排列图3、开关设备内的电器元件的型号、规格、数量4、开关设别限制、测量及保护功能的要求以及其他闭锁和自动装置的要求5、如开关设备之间或进线柜需要母线桥连接,应提供母线桥的额定载流量,母线桥的跨度,距地高度等具体要求数据6、需要附件、备件时,应提出种类和数量开关设备使用在特殊环境条件,应在订货时详细说明KYN28系列开关柜操作顺序高压开关柜由柜体和手车两大局部构成.柜体由金属隔板分隔成四个独立的隔室：母线室、手车室、电缆室和继电器仪表室.高压柜手车按用途分为断路器手车、计量手车、隔离手车几种,同品牌、同参数规格的手车可互换.手车在柜内有试验位置和工作位置,每一位置都均有到位装置,并连接到电气和机械连锁装置,预防操作人员误操作以保证操作平安.1、断路器手车在试验或工作位置时,断路器才能进行合分操作,且在断路器合闸后,手车无法移动,预防了带负荷误拉、推断路器；2、仅当接地开关处于分闸位置时,断路器手车才能从试验位置移至工作位置,仅当断路器手车处于试验位置时,接地开关才能进行合闸操作,实现了预防带电误合接地开关及防止接地开关处于闭合位置时关合断路器；3、接地开关处在分闸位置时,下门及后门都无法翻开,预防了误入带电间隔；4、断路器在工作位置时,二次插头被锁定不能拔出.高压柜平安连锁装置为保证平安及联锁装置可靠不至损坏,必须按联锁程序进行操作.高压开关柜有平安可靠的连锁装置,其作用为：1、预防误操作断路器.2、预防带负荷拉合隔离开关,即预防带负荷推拉小车.3、预防带电挂接地线,即预防带电合接地开关.4、预防带接地线送电,即预防接地开关处于接地位置时送电.5、预防误入带电间隔.进线柜送电操作程序1、关闭所有柜门及后封板,并锁好〔接地开关处于合位时方可关出线柜下门〕.2、推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位〔推断路器时需把断路器两推拉把手往中间压,同时用力将断路器推入柜内,断路器到达试验位置后放开推拉把手,把手应自动复位〕,手动插上航空插,关上手车室门并锁好.3、观察上柜门各仪表、信号指示是否正常〔正常时综合继保电源灯亮,手车试验位置灯、断路器分闸指示灯和储能指示灯亮,如所有指示灯均不亮,那么翻开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,那么需检修限制回路〕.4、将断路器手摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号〔此时手车工作位置灯亮,同时手车试验位置灯灭〕.5、观察带电显示器,确定外线电源已送至本柜〔带电显示器面板开关压下为ON位置, 如带电显示灯亮表示外电源已送至本柜断路器下触头. 如带电显示灯不亮,那么需先送外电源至本柜〕.6、操作仪表门上合、分转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮, 绿色分闸指示灯灭,查看其它相关信号,一切正常,送电成功〔操作合、分转换开关时, 把操作手柄顺时针旋转至面板指示合位置,松开手后操作手柄应自动复位至预合位置〕.7、如断路器合闸后自动分闸或运行中自动分闸,必须判断故障并排除故障后才可按以上程序重新送电〔此时观察综合继保,判断导致分闸的原因是存在线路故障或综合继保故障. 在检修完毕后,需手动复位综合继保〕.进线柜停电操作程序1、观察所有柜相关信号,确认所有出线柜断路器均处于分闸位置.2、操作仪表门上合、分转换开关使断路器分闸停电,同时仪表门上红色合闸指示灯灭, 绿色分闸指示灯亮,查看其它相关信号,一切正常,停电成功〔操作合、分转换开关时, 把操作手柄逆时针旋转至面板指示分位置, 松开手后操作手柄应自动复位至预分位置〕3、将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于试验位置,航空插锁定解除,翻开手车室门,手动脱离航空插〔手车主回路断开〕.4、推上转运小车并使其锁定,拉出断路器手车至转运小车,移开转运小车〔拉断路器时需把断路器两推拉把手往中间压,同时用力将断路器从柜内拉出,断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位〕.5、观察带电显示器,确认不带电方可继续操作〔进线柜下门有电磁锁强制闭锁,只有在进线端不带电时方可解锁,但在进线端带电时也可用钥匙紧急解锁.进线断路器分闸并不代表进线柜不带电,如外电源没停,此时电缆室是带高压电的,强行进入有生命危险〕.6、翻开下门,验电〔必须验电〕,放电〔必须放电〕,挂接地线〔必须挂接地线〕,维修人员可进入维护、检修.出线柜送电操作程序1、关闭所有柜门及后封板,并锁好〔接地开关处于合位时方可关柜下门〕.2、将接地开关操作手柄插入中门右下侧六角孔内,逆时针旋转,使接地开关处于分闸位置,取出操作手柄,操作孔处联锁板自动弹回,遮住操作孔,柜下门闭锁.3、推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位〔推断路器时先把断路器两推拉把手往中间压,同时用力将断路器推入柜内,断路器到达试验位置后, 放开推拉把手,把手应自动复位〕,手动插上航空插,关上手车室门并锁好.4、观察上柜门各仪表、信号指示是否正常〔正常时综合继保电源灯亮,手车试验位置灯、断路器分闸指示灯和储能指示灯亮,如所有指示灯均不亮,那么翻开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,那么需检修限制回路〕.5、将断路器手车摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号〔此时手车工作位置灯亮,同时手车试验位置灯灭〕.6、操作仪表门上合、分转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮, 绿色分闸指示灯灭,查看带电显示及其它相关信号,一切正常,送电成功〔操作合、分转换开关时,把操作手柄顺时针旋转至面板指示合位置,松开手后操作手柄应自动复位至预合位置〕.7、如断路器合闸后自动分闸或运行中自动分闸,必须判断故障并排除故障后才可按以上程序重新送电〔此时观察综合继保,判断导致分闸的原因是存在线路故障或综合继保故障.在检修完毕后,需手动复位综合继保1、操作仪表门上合、分转换开关使断路器分闸停电,同时仪表门上红色合闸指示灯灭, 绿色分闸指示灯亮,查看其它相关信号,一切正常,停电成功〔操作合、分转换开关时, 把操作手柄逆时针旋转至面板指示分位置,松开手后操作手柄应自动复位至预分位置〕.2、将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于试验位置,航空插锁定解除,翻开手车室门,手动脱离航空插〔手车主回路断开〕.3、推上转运小车并使其锁定,拉出断路器手车至转运小车,移开转运小车〔拉断路器时先把断路器两推拉把手往中间压,同时用力将断路器从柜内拉出,断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位〕.4、观察带电显示器,确认不带电方可继续操作.5、将接地开关操作手柄插入中门右下侧六角孔内,顺时针旋转,使接地开关处于合闸位置,确认接地开关已处于合闸后,翻开柜下门,维修人员可进入维护、检修.6、接地开关和断路器及柜门均有联锁,只有在断路器处于试验位置或抽出柜外才可以合分接地开关,也只有在接地开关分闸后才可把断路器由试验位置摇至工作位置,不可强行操作.接地开关与柜下门联锁可紧急解锁,只有在确认必要时才可紧急解锁,否那么有触电危险. 所用变柜操作程序所用变熔断器手车的操作方法与断路器手车操作相同, 禁止带负荷操作熔断器手车.所用变熔断器手车的熔断器虽然具有一定的分断及消弧水平,但必须正确顺序操作熔断器手车〔先翻开柜下门,分断所有低压断路器,关好柜下门并锁紧,最后才能操作熔断器手车〕. 所用变柜后封板和熔断器手车没联锁,即在所用变投运时,也可用专用工具翻开柜体后封板,这时所用变的低压端可直接接触,通常按先摇出熔断器手车再翻开后封板顺序操作, 如特殊情况下必须带电开后封板时,需特别注意平安.上下压配电柜平安技术操作规程：1、在全部和局部带电的盘上进行工作,应将检修设备与运行设备以明显标志隔开.2、有电流互感器电压互感器的二次绕组应有永久性的、可靠的保护接地.3、在运行的电流互感器二次回路上工作时,应采取以下平安举措：(1)、严禁将电流回路断开.(2)、为了可靠地将电流互感器二次线圈短路,必须使用短路片和短路线,禁止使用导线缠绕.(3)、禁止在电流互感器与短路端子之间的回路和导线上进行任何工作.4、在运行中的电压互感器二次回路上工作时,应采取以下平安举措：(1)、严格预防短路或接地(2)、应使用绝缘工具、戴绝缘手套,必要时在工作前停用有关继电保护装置.(3)、接临时负载时,必须装有专用的开关和熔断器.(4)、二次回路通电试验时,为预防由二次侧向一次反变压,除将二次回路断开外,还应取下一次熔断器.(5)、二次回路通电或耐压试验前,应通知值班员和有关人员,并派人看守现场,检查回路,确认无人工作前方可加压.(6)、检查断电保护和二次回路的工作人员,未经值班人员许可,不准进行任何倒闸操作.。
KYN28型中置式高压开关柜概述及操作顺序说明
KYN28A-12 户内交流金属铠装移开式开关设备产品概述：KYN28A-12户内交流金属铠装移开式开关设备(以下简称开关柜)适用于三相交流50Hz、额定工作电压3.6～12kV、额定工作电流630～4000A、额定短时耐受电流20～50kA系统中接受和分配电能之用；并具有对电路进行控制、保护和监测等功能。
开关柜满足GB3906-2006、DL/T404-2007、GB1984-2003、IEC60298 IEC60694（2001）等标准的技术要求; 能够配置VZ1、VD4、VS1等多种型号的真空断路器、具有完善的防止误操作的联锁装置（包括“五防”功能）;元件布置合理，方案齐全，扩展性好，可满足用户的各种需要.开关柜是技术先进、结构合理、使用方便、安全可靠、性能稳定的配电设备，已在石化企业、造纸企业、冶金企业、发电厂、变电站及民用建筑中广泛使用。
型号说明：功能特点：◆安全可靠——完全金属铠装及全封闭结构；采取均衡电场措施，可配置“D”型母线；各功能室用接地的金属板完全隔开，相互独立；所有设备的操作，包括断路器的分合闸、断路器手车的推入或移出及接地开关的分合闸操作等，均能在断路器门关闭状态下进行；具有可靠完善的联锁装置，能有效地防止误操作。
◆实用性强——壳体封闭严密，可防止杂物及小动物进入；手车互换性好，更换断路器非常方便；接地开关装设涡轮变速操作机构，操作异常轻便；◆适应性广——进出线方式可适应电缆或母排上下进出线；一次方案扩展性好；可靠墙安装或背靠背安装，占地面积小；可配置VZ1、VD4、VS1等多种型号的真空断路器和F-C组合电器；额定电流可达4000A，额定短时耐受电流可达50kA；电缆室有充裕的空间，可连接多根电缆。
技术参数：外形尺寸：应与制造厂协商；当断路器用于开断电容器组时，电容器组的额定电流不大于断路器额定电流的80%。
※：额定电流达3150A时需配备风冷装置。
使用条件：◆周围空气温度：上限+40℃，下限-15℃，日内平均温度不超过+35℃◆周围空气无明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。
10KV中置柜操作说明书
10KV中置柜操作说明一，进线柜送电操作程序1)关闭所有柜门与后封板,并锁好。
〔接地开关处于合位时方可关出线柜下门〕2)推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位，(推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。
)手动插上航空插，关上手车室门并锁好。
3)观察上柜门各仪表、信号指示是否正常。
〔正常时综合继保电源灯亮，手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，如此打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，如此需检修控制回路。
〕4)将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回路接通，查看相关信号。
〔此时手车工作位置灯亮，同时手车试验位置灯灭。
〕5)观察带电显示器，确定外线电源已送至本柜。
〔带电显示器面板开关压下为ON位置，如带电显示灯亮表示外电源已送至本柜断路器下触头。
如带电显示〕灯不亮，如此需先送外电源至本柜。
〕6)操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一切正常，送电成功。
〔操作合、分转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置。
〕7)如断路器合闸后自动分闸或运行中自动分闸，如此需判断何种故障并排除后才可按以上程序重新送电。
〔当线路故障断路器分闸后，会发声光报警，即面板红色故障指示灯亮，同时故障音响鸣响。
此时观察综合继保，如TRIP灯亮，同时IL1，IL2，IL3灯任一灯亮或同时亮，如此故障为线路过流，如TRIP 灯亮，同时IRF灯亮，如此故障为综合继保异常。
在故障检修时可按消音按钮取消音响鸣响，在检修完毕后，需按综合继保面板RESET/STEP按钮手动复位综合继保。
高压柜操作流程
高压柜操作流程一、操作前准备。
在进行高压柜操作之前，首先要对操作人员进行必要的安全培训和指导，确保操作人员具备相关的电气知识和操作技能。
同时，要对高压柜进行必要的检查和维护，确保设备处于正常工作状态。
操作人员应穿着符合要求的工作服和防护用具，如绝缘手套、绝缘鞋等，以确保人身安全。
二、开启高压柜。
1. 检查电源。
在开启高压柜之前，应首先检查电源线路和电源开关是否正常，确保电源供应稳定。
同时，要确保高压柜的接地线连接良好，以防止静电和漏电等安全隐患。
2. 打开高压柜门。
在确认电源正常后，操作人员应小心打开高压柜的门禁，注意避免碰触高压柜内部的电气元件和导线，以免触电或造成其他安全事故。
三、操作高压柜。
1. 操作面板。
在打开高压柜门后，操作人员应仔细观察高压柜面板上的各种指示灯、按钮和显示屏，确保设备处于正常工作状态。
同时，要按照操作手册上的指导，逐步进行设备的启动和操作。
2. 调节参数。
根据实际情况，操作人员可能需要对高压柜的一些参数进行调节，如电压、电流、频率等。
在进行参数调节时，应小心操作，确保调节准确，避免对设备造成损坏。
3. 监控运行状态。
在高压柜运行过程中，操作人员应时刻监控设备的运行状态，注意观察各种指示灯和显示屏上的信息，及时发现异常情况并进行处理。
同时，要定期对设备进行检查和维护，确保设备的正常运行。
四、关闭高压柜。
1. 停止运行。
在高压柜操作结束后，应按照操作手册上的指导，逐步停止设备的运行。
在停止运行过程中，要注意观察设备的运行状态，确保设备安全停止。
2. 关闭高压柜门。
在设备停止运行后，操作人员应小心关闭高压柜的门禁，确保设备内部的电气元件和导线得到有效的保护，避免外部物体的误操作或损坏。
五、操作后清理。
在完成高压柜操作后，操作人员应对设备和操作现场进行清理和整理，确保设备和操作环境的整洁和安全。
同时，要对设备进行必要的维护和保养，以延长设备的使用寿命。
六、安全注意事项。
1. 避免潮湿环境。

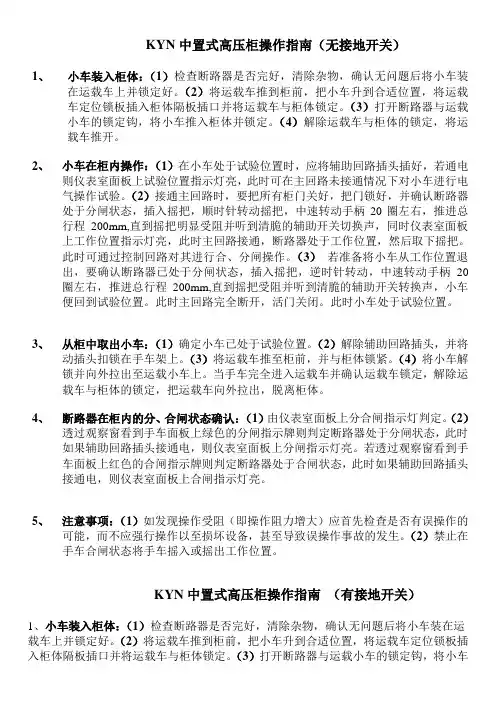

高压柜操作指南
KYN中置式高压柜操作指南（无接地开关）1、小车装入柜体：（1）检查断路器是否完好，清除杂物，确认无问题后将小车装在运载车上并锁定好。
（2）将运载车推到柜前，把小车升到合适位置，将运载车定位锁板插入柜体隔板插口并将运载车与柜体锁定。
（3）打开断路器与运载小车的锁定钩，将小车推入柜体并锁定。
（4）解除运载车与柜体的锁定，将运载车推开。
2、小车在柜内操作：（1）在小车处于试验位置时，应将辅助回路插头插好，若通电则仪表室面板上试验位置指示灯亮，此时可在主回路未接通情况下对小车进行电气操作试验。
（2）接通主回路时，要把所有柜门关好，把门锁好，并确认断路器处于分闸状态，插入摇把，顺时针转动摇把，中速转动手柄20圈左右，推进总行程200mm,直到摇把明显受阻并听到清脆的辅助开关切换声，同时仪表室面板上工作位置指示灯亮，此时主回路接通，断路器处于工作位置，然后取下摇把。
此时可通过控制回路对其进行合、分闸操作。
（3）若准备将小车从工作位置退出，要确认断路器已处于分闸状态，插入摇把，逆时针转动，中速转动手柄20圈左右，推进总行程200mm,直到摇把受阻并听到清脆的辅助开关转换声，小车便回到试验位置。
此时主回路完全断开，活门关闭。
此时小车处于试验位置。
3、从柜中取出小车：（1）确定小车已处于试验位置。
（2）解除辅助回路插头，并将动插头扣锁在手车架上。
（3）将运载车推至柜前，并与柜体锁紧。
（4）将小车解锁并向外拉出至运载小车上。
当手车完全进入运载车并确认运载车锁定，解除运载车与柜体的锁定，把运载车向外拉出，脱离柜体。
4、断路器在柜内的分、合闸状态确认：（1）由仪表室面板上分合闸指示灯判定。
（2）透过观察窗看到手车面板上绿色的分闸指示牌则判定断路器处于分闸状态，此时如果辅助回路插头接通电，则仪表室面板上分闸指示灯亮。
若透过观察窗看到手车面板上红色的合闸指示牌则判定断路器处于合闸状态，此时如果辅助回路插头接通电，则仪表室面板上合闸指示灯亮。
中置柜(高压)操作规范——上墙制度
中置柜（高压）操作规范
1.送电操作程序：
1.1关闭全部柜门及后盖板，并好锁。
（接地开关处于合位时方可关上下门）
1.2将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关处于分闸位置，操
作孔处联锁板自动弹回遮住操作孔，柜下门闭锁。
1.3推上服务小车使其定位，把手车推入柜内使其在隔离位置定位，手动插上二次插，关上手车
室门。
1.4将断路器手车摇柄插入柄棰口，顺时针转动摇柄，约20圈，插柄明显受阻并伴有“咔哒”
声时取下摇柄，此时手车主回路接通，查看相关信号。
1.5操作仪表板上合，分闸转换开关使断路器合闸送电，同时仪表板上绿灯灭，红灯亮，合闸成
功。
2.停电操作程序：
2.1操作仪表板上合，分闸转换开关使断路器处于分闸位置，同时仪表板上红灯灭，绿灯亮，分
闸成功。
2.2将断路器手车摇柄插入柄棰口，逆时针转动摇柄，约20圈，柄明显受阻并伴有“咔哒”声
时取下摇柄，此时手车处于试验位置，二次插锁定解除，打开手车室门，手柄脱离二次棰。
（手车主回路断开）
2.3推出服务小车并使其锁定，拉出手车到服务小车，移开服务小车。
2.4观察带电显示器或验电，若不带电方可继续操作。
2.5将接地开关操作手柄棰入中门右下侧六角孔内，顺时针旋转，使接地开关处于合用位置，确
定接地开关确已合闸后，打开柜下门维修人员便可进入维修、检修。
第 1 页共 1 页。
高压柜操作流程和注意事项
高压柜操作流程和注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高压柜操作流程。
一、操作前准备。
1. 确认已取得有关部门的正式操作许可书。
高压开关柜操作程序及注意事项
高压开关柜停送电操作程序
及注意事项
一、停电：
1. 旋转面板上的分合闸转换开关，使断路器分闸。
2. 将断路器手柄插入操作孔，逆时针摇动手柄直至开关进入实验位置。
3. 按下接地开关操作孔的挡板，插入手柄，顺时针旋转手柄直至接地开关合闸。
二、送电
1. 将接地开关手柄插入操作孔，逆时针旋转手柄直至接地开关完全分开，拔出手柄后，操作孔挡板弹起。
2. 再将断路器手柄插入操作孔，顺时针摇动手柄直至开关进入工作位置。
3. 旋转面板上的分合闸转换开关，使断路器合闸。
三、注意事项：
1. 每操作一步后应观察指示灯是否指示正确，确认操作到位。
2. 无法合闸时应检查是否储能，就地合闸时转换开关应在就地位，远方位也不能合闸。
3. 接地开关接地后才可以打开后门，需要开门检修时一定要确认停电且已可靠接地。
4. 跳闸后合闸应先按下综保的复位键清灯，然后再合闸。
5、只有当接地开关分闸后，手车才能被插入到工作位置。
6、只有当手车在试验位置或手车抽出后，接地开关才能合闸。
7、只有当手车在试验或工作位置时，断路器才能被操作。
8、只有当断路器分闸后，手车才能移动。
9、手车在工作位置时，二次插件被锁定不能拔除。
高压配电室中置柜倒闸操作
10
将210推入运行位置
35
11
给上210二次插头
36
12
检查210电源侧带电显示器三相灯亮
37
13
查445自投自复在停用位置
38
14
合上210开关
39
15
查210开关应和上
40
16
检查10KV4号母线电压正常
41
17
检查1#变压器空载运行正常
42
18
检查1#变0.4KV侧三相电压正常
43
19
合上401开关
37
16
检查10KV4号母线电压正常
38
17
检查1#变压器空载运行正常
39
18
检查1#变0.4KV侧三相电压正常
40
19
合上401开关
41
20
合上0.4KV5#母线各出线开关
42
21
合上0.4KV4#母线电容器组
43
22
合上0.4KV4#母线谐波柜
44
23
45
24
46
25
47
备注
操作人：监护人：值班负责人：
倒闸操作票
单位：北京编号
发令人
受令人
发令时间：年月日时分
操作开始时间：年月日时分
操作结束时间：年月日时分
操作任务：总配10KV1#电源210带1T由检修转运转，2#电源229带2T分裂运行.
原运行方式：10KV210带1#电源1T检修, 229受电带2#电源2T：2#变分列运行：229 402合位，445热备210 401冷备。
原运行方式：10KV4#母线211受电带1T带全站运行检修, 5#母线221带2T停用，211 221 401 445 402冷备。
中置柜操作规程
中置柜操作规程一、停电操作规程：1、根据操作票的指令，操作控制回路的开关，对开关柜进行分闸操作。
2、确认断路器分闸后将手车钻用摇把插入手车底盘操作机构孔内。
逆时针转动摇把约二十圈，能听到咔哒声，同时试验位置指示灯亮，此时手车处于试验位置，二次插头锁定解除。
3、确认电缆侧不带电后，用手指按下接地开关操作孔处联锁板，将接地开关操作手柄插入接地开关操作孔内，顺时针旋转180度，合上接地开关，取出接地开关操作手柄，（无接地开关时前、后柜下门电磁锁手动解除闭锁，挂接地线）4、打开前厦门或后门进行检修工作5、必要时，打开手车室门，将手车航空插头从柜内插座上手动取下挂在手车前眉的螺柱上；将服务车与开关柜定位锁定后，再将手车自身左右定位机构解锁由柜内移至服务车上锁定将服务手车停挡向左扳动，解开服务手车锁定，此时服务手车可以柜前移动至旁边放好。
二、紧急解锁操作：紧急情况下，下门右上角处有紧急解锁手柄，无须关合接地开关仍可打开下门，对电缆室进行紧急处理（紧急情况处理完毕后请及时恢复闭锁装置）。
紧急解锁注意安全措施必须到位。
三、送电操作规程：1、检修工作完毕，工作人员已撤离，接地线已摘除，其他措施已移除，工作票已交回。
2、检查所有工作已到位3、安全附件已恢复；4、锁好后上下门，再关好前下门并锁紧5、打开前中门，将服务手车移至柜前并锁定好；再将手车自身左右定位机构解锁并推至柜内锁定在试验位置；从手车前眉螺柱上取下二次航空插头，手动将插头插在柜内的插座上，关好并锁紧前中门；6、将接地开关操作手柄插入接地开关操作孔内，逆时针旋转180度，此时接地开关分闸（不关柜门严禁操作），取出接地开关操作手柄，操作孔处联锁板自动弹起并盖住操作孔，同时前下门及柜后门闭锁（无接地开关时为电磁闭锁或封板）7、确认断路器在分闸位置，将手车专用摇把插入手车底盘操作机构孔内。
顺时针转动摇把约二十圈，能听到咔哒声，同时工作位置指示灯亮，此时手车处于工作位置（二次插头在手车摇进到工作位置同时被锁定），手车一、二次回路就接通。
10KV中置柜操作说明
10KV 中置柜操作说明一，进线柜送电操作程序1）关闭所有柜门及后封板 ,并锁好。
（处于合位时方可关出线柜下门）2）推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位， （推断路器时需把断路器两推拉把手往中间压 ,同时用力往前推 （往柜内推 ）,断路器到达试验位置后 ,放开推 拉把手 ,把手应自动复位。
）手动插上航空插，关上手车室门并锁好。
3）观察上柜门各仪表、信号指示是否正常。
（正常时综合继保电源灯亮，手车试验位置灯、 断路器分闸指示灯和储能指示灯亮， 如所有指示灯均不亮， 则打开上柜门， 确认各母线电源 开关是否合上，如已合上各指示灯仍不亮，则需检修。
）4）将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约 20 圈，在摇柄明显受 阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回 路接通，查看相关信号。
（此时手车工作位置灯亮，同时手车试验位置灯灭。
）5）观察，确定外线电源已送至本柜。
（面板开关压下为 ON 位置，如带电显示灯亮表示外电 源已送至本柜断路器下触头。
如带电显示）灯不亮，则需先送外电源至本柜。
）6）操作仪表门上合、 分使断路器合闸送电， 同时仪表门上红色合闸指示灯亮， 绿色分闸指示至面板指示合位置，松开手后操作手柄应自动复位至预合位置。
灯灭，查看其它相关信号，一切正常，送电成功。
操作合、分时，把操作手柄顺时针旋转） 7）如断路器合闸后自动分闸或运行中自动分闸，则需判断何种故障并排除后才可按以上程序重新送电。
（当线路故障断路器分闸后，会发声光报警，即面板红色故障指示灯亮，同时故障音响鸣响。
此时观察综合继保，如TRIP 灯亮，同时IL1 ，IL2 ，IL3 灯任一灯亮或同时亮，则故障为线路过流，如TRIP 灯亮，同时IRF 灯亮，则故障为综合继保异常。
在故障检修时可按消音按钮取消音响鸣响，在检修完毕后，需按综合继保面板RESET/STEP 按钮手动复位综合继保。
中置高压柜操作规程
中置高压柜操作规程•目录•一，操作准备•二，操作要求•三，送电操作步骤•四，停电（检修）操作步骤一，操作准备•第一条，操作人员必须经过培训、考试合格，且持有效证件上岗，否则不准操作。
•第二条，操作前必须根据工作票内容，核对是否为操作的柜体，并确认可以操作时方可进行操作，否则不准擅自操作。
•第三条，操作人员必须按要求穿戴好劳动保护用品，并检查高压柜上的各种仪表及综合保护装置等是否指示正常。
二，操作要求•1，操作人员必须为两人：其中一人操作，一人监护。
•2，检查要送电的开关确实在试验位置。
•3，断开接地刀闸。
三，送电操作步骤• 1. 确认手车在试验位置。
• 2. 插上二次航空插头。
• 3. 确认断路器处于分闸状态。
• 4. 确认后封板已封盖好（并确认接地开关在分闸状态）。
• 5. 关好柜门（门要完全关闭，不能有松动现象）。
• 6. 摇动手把推进手车至工作位置。
•7. 真空手车进入工作位置，观察状态指示灯亮。
•8. 关真空断路器门（关好门，确保人身安全）。
•9. 把转换开关搬至“就地”，合真空断路器（转动分合闸转换开关合上真空开关，观察开关面板合闸指示及状态指示器在合闸工作接通状态下灯亮）。
•10. 确认一切正常后，挂“设备运行”指示牌。
四.停电（检修）操作步骤• 1. 把转换开关搬至“就地”，分真空断路器（转动分合闸转换开关。
观察开关面板分闸指示及状态指示器在分闸断开状态下灯亮）。
• 2.摇动手把退出真空手车至试验位置（显示器应显示试验位置）。
• 3.根据停电检修要求（将接地开关合闸，合闸后合闸标志应在中间位置，开观察接地刀合闸灯亮）。
• 4.拆卸后封板（检修电缆室设备）。
• 5.在停电设备上悬挂”停电“指示牌。
高压中置柜合闸操作流程
高压中置柜合闸操作流程英文回答：High Voltage Switchgear Closure Operation Procedure.1. Safety Precautions:Wear appropriate personal protective equipment (PPE), including flame-resistant clothing, insulated gloves, and safety glasses.Ensure the work area is clear of obstacles and hazards.Establish a clear line of communication with other team members.2. Preparation:Visually inspect the switchgear for any signs of damage or corrosion.Check the circuit breaker ratings and ensure they match the load requirements.Verify the absence of any foreign objects or debris within the switchgear enclosure.3. Pre-Closure Checks:Confirm that the load is ready to receive power.Ensure that all alarms and trip devices are disabled or bypassed.Check the position of the disconnect switches and ensure they are in the correct configuration.4. Closure Operation:Use a non-conductive operating rod or handle to engage the circuit breaker mechanism.Slowly and steadily pull or push the lever to close the circuit breaker.Observe the switchgear indicators to confirm successful closure.5. Post-Closure Inspection:Inspect the switchgear for any unusual noises, vibrations, or heat dissipation.Monitor the load current and voltage to ensure proper operation.If any abnormalities are detected, immediately take corrective actions.中文回答：高压中置柜合闸操作流程。
中置柜操作规程标贴(3篇)
第1篇为确保操作人员安全、规范地使用中置柜，特制定本操作规程标贴。
请认真阅读以下内容，并严格遵守操作流程。
一、操作前准备1. 确认中置柜完好，无损坏、漏油、漏气等现象。
2. 熟悉中置柜结构、操作原理及注意事项。
3. 配备必要的安全防护用品，如绝缘手套、绝缘鞋等。
二、操作步骤1. 开启中置柜前，先锁好上下门，确保柜体稳固。
2. 关闭并锁紧前下门，确保接地开关处于合位时方可进行。
3. 打开前中门，将服务手车移动到相应开关柜前并锁定。
4. 解锁手车左右定位机构，推至柜内试验位置，并锁紧。
5. 从手车前眉螺柱上取下二次航空插头，手动插入柜内插座，并锁紧前中门。
6. 将接地开关操作手柄插入操作孔内，逆时针旋转90度，接地开关分闸。
7. 取出接地开关操作手柄，操作孔处联锁板自动弹起并盖住操作孔。
8. 将手车进出专用摇把插入操作机构孔内，顺时针转动约20圈，确保手车处于工作位置。
9. 根据操作票指令，操作控制回路开关，对开关柜进行分合闸操作。
三、停电操作步骤1. 根据操作票指令，操作控制回路开关，对开关柜进行分闸操作。
2. 将手车进出专用摇把插入操作机构孔内，逆时针转动约20圈，确保手车处于试验位置。
3. 二次插头锁定解除，确认电缆连接无误。
四、注意事项1. 操作过程中，严禁随意操作，避免造成设备损坏或安全事故。
2. 操作受阻时，切勿强行操作，应立即停止操作，检查原因并排除故障。
3. 操作过程中，注意保持地面干燥，防止触电事故。
4. 定期检查中置柜，确保设备正常运行。
5. 严禁非专业人员操作中置柜，操作人员需经过专业培训。
五、维护保养1. 定期检查中置柜各部件，确保无松动、磨损等现象。
2. 清洁中置柜内部，保持设备干燥、清洁。
3. 检查接地线连接是否牢固，确保接地可靠。
4. 定期检查操作手柄、摇把等部件，确保其功能正常。
请严格遵守本操作规程，确保中置柜安全、稳定运行。
如有疑问，请联系专业人员。
第2篇为确保中置柜的安全、稳定运行，特制定以下操作规程，请操作人员务必遵守：一、操作前的准备工作1. 确认操作人员已熟悉中置柜的结构、性能及操作规程。
高压中置柜操作方法
高压中置柜操作方法
高压中置柜是一种用于分配和保护高压电力设备的设备。
以下是高压中置柜的操作方法：
1. 准备工作：操作前需要佩戴绝缘手套和工作服，并确保操作区域空气清新，并无易燃、易爆物品。
2. 开启柜门：使用钥匙或特定工具，打开高压中置柜的柜门。
3. 检查状态：检查仪表和指示灯的状态，确保正常工作。
同时检查柜内设备的运行情况，如是否异常、有无异味等。
4. 备份文件：如有需要，在操作前应备份高压中置柜的重要文件和数据。
5. 操作设备：根据实际需要，对高压中置柜内的设备进行操作，包括开启、关闭、调节等。
6. 完成操作：操作完毕后，需将设备恢复到正常状态，关闭必要设备。
7. 关闭柜门：将高压中置柜的柜门关闭，并确保锁紧。
8. 清理工作：清理操作区域，包括清理手套、工具和设备。
9. 记录维护：将操作情况记录下来，包括操作时间、设备状态和操作人员等信息，以备后续参考。
需要注意的是，操作高压中置柜属于高压电器操作，对操作人员的要求较高。
在操作过程中，应严格按照相关规定和安全操作流程进行操作，确保人身安全和设备运行的稳定。
高压配电柜操作规程
高压配电柜操作规程
一送电
1、在高压配电柜控制电源直流屏柜内依次合上合闸电源1开关（指示灯亮）、交流进线开关（指示灯亮）、整流输出开关（指示灯亮）、电池开关（指示灯亮），控制母线电压调整转换开关打到“自动”位置。
2、检查各高压柜状态灯，确保高压柜在分闸状态，分闸指示灯亮。
3、将进线柜手车摇进到工作位置（此时手车工作位置指示灯亮）。
4、将PT柜手车摇进到工作位置（此时手车工作位置指示灯亮）。
5、将变压器柜（两台）手车摇进到工作位置（此时手车工作位置指示灯亮）。
6、关上工作电源进线柜门，手摇合上隔离开关IS，出现“合”字，按合闸按钮（或直流屏没电时手摇）合上真空开关VS，出现“合”字。
7、进线柜合闸（合上真空断路器）送电，合闸指示灯亮。
8、确定与使用变压器对应的变压器柜，并合闸（合上真空断路器）送电，合闸指示灯亮。
9、完成送电。
二停电
1、逐一将变压器柜和进线柜分闸（断开真空断路器），确保其工作在分闸状态，分闸指示灯亮。
2、在工作电源进线柜上断开真空开关VS，出现“分”字，断开隔离开关IS，出现“分”字。
3、摇出变压器柜手车（此时手车工作位置指示灯灭）。
4、摇出PT柜手车（此时手车工作位置指示灯灭）。
5、摇出进线柜摇出手车（此时手车工作位置指示灯灭）。
6、完成停电。
35KV高压中置柜操作流程
35kv高压中置柜操作流程一、送电步骤1、仔细检查柜体接线，排除线路短路、断线，断路器合闸等各种情况；2、将直流系统与交流系统送至柜体小母线，将端子室内的微断开关合上，检查状态显示仪状态显示是否正常，高压带电显示器是否显示高压无电，消谐装置是否带电正常；3、确认无误后，关前上门，前中门及后门，并锁紧钥匙拔出；4、检查确认断路器手车分闸状态且处于试验位置，状态显示仪显示无误；5、操作1UH，9UH手车摇柄，将隔离手车移至工作位置，状态显示仪工作位置显示正常；6、操作2UH,8UH手车摇柄，将断路器手车移至工作位置，状态显示仪工作位置显示正常；7、操作3UH,7UH手车摇柄，将断路器手车移至工作位置，状态显示仪工作位置显示正常；8、操作4UH,6UH手车摇柄，将PT手车移至工作位置，状态显示仪工作位置显示正常；9、确认所有手车处于工作位置后，检查线路，确认达到送电条件后将3UH,7UH断路器合闸；10、将2UH,8UH断路器合闸，正式送电。
特别说明：若两组变压器只有一组带电时，需将另外一组主变高压侧断路器分闸且移至实验位置，然后将母联柜内断路器手车移至工作位置并合闸。
二、停电检修1、将发电机停机，主变高压侧断电接地，确认线路安全，高压带电显示器显示高压无电；2、将所有断路器手车分闸并移至试验位置；3、操作1UH,9UH手车摇柄，将隔离手车移至试验位置；4、操作4UH,6UH手车摇柄，将PT手车移至试验位置；5、打开前下门机械锁，开前下门；6、打开后下门机械锁，电磁锁，开后下门；7、打开前上门机械锁，开前上门；8、关闭端子室微断开关，断开直流电与交流电电源；9、确认所有线路断电正常后，将手车移出柜外，检查维护；。
高压柜操作步骤
甘肃红太阳热力有限公司中继泵站高压系统操作步骤高压系统操作分为就地、远控两种操作控制方式。
一、就地控制方式高压柜开关柜：（1）、把断路器手车摇入，操控装置面板上断路器上下“+”显示红色，表示断路器已到位。
（2）、把操控装置面板上的储能转换开关打在储能位置，储能装置自动储能，时间正常约6S，已储能指示灯亮，表明断路器已经储满能（正常情况下，此开关处于自动储能状态）。
（3）、合闸时，手动对分、合闸转换开关顺时针旋转至合位，合闸线圈自动吸合，断路器状态指示器显示“1”，并显示红色。
上柜门面板合闸红色指示灯亮，表明断路器已经合闸。
（4）、分闸时，手动对分、合闸转换开关逆时针旋转至分位，分闸线圈自动吸合，断路器状态指示器显示“\”, 并显示绿色，上柜门面板分闸绿色指示灯亮，表明断路器已经分闸。
（5）、1#高压开关柜暂为1#循环泵工频运行所设，断路器摇入后转换合闸、分闸转换开关时，可控制1#循环泵工频运行。
高压变频柜：本机控制：把转换开关转换至本控，按下绿色启动按钮，变频柜开启，可根据所需手动给定频率，变频器可根据所定频率运行。
现场控制：1#、2#循环水泵的变频运行控制开、停在2#循环泵电机现场控制箱内，绿色为开启，红色为停机，上部按钮为加速按钮，下部按钮为减速按钮，每按一次相应按钮，循环泵变频器加减速20r/min,即加减1Hz。
3#、4#循环水泵的变频运行控制开、停在相应现场控制箱内，操作同上。
1#循环水泵可工频运行，开、停在1#循环泵电机现场控制箱内，绿色为开启，红色为停机，频率不可调，在开机时需把1#循环水泵高压开关柜断路器手车摇入。
二、远控控制方式高压柜开关柜：（1）、分、合闸转换开关需打在远控位置，自控显示备妥时方可操作合闸，无备妥时说明转换开关未转换至远控方式，无法开启，需到控制柜把转换开关需打在远控位置，合闸后显示运行状态灯为红时表明断路器已经合闸。
（3）、操作分闸，分闸后显示运行状态灯为白时表明断路器已经分闸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压柜操作程序
送电操作程序：
1）、关闭前下柜门及柜盖板并锁好：（如有接地开关应将接地开关处于合闸位置时方能关前后门）。
2）、推上服务小车，使其定位好，把手车开关推入柜内使其开关在试验位置，也就是隔离位置定位好。
手动插上二次插头扣好，关上手车大门。
3）、将断路器手车摇手柄插入插口，注意（此时断路器需推进工作位置时。
必须解出接地开关合闸位置，方能操作。
）顺时针转动摇手柄当进入一次触头后听到“咔嚓”的声音时取下摇手柄，这是手车开关处于工作位置，二次插头盖已锁住，由仪表门开关电动合上真空断路器，一次主回路10kV带电，接着查看相关的仪表及指示灯状态情况是否正确。
4）、如需起动高压电机时，必须先起动软起保护开关，选择好切换开关柜几号电机位置。
接着再起动软起动成套开关。
观察起动正常现象。
运行成功。
停电操作程序：
1）、操作仪表门上的开关，使断路器分闸后，查看仪表指示情况红灯灭、绿灯亮时分闸成功。
2）、如需检修出线负载时，可在将断路器摇手柄插入摇柄口，逆时针转动摇手柄同样听到“咔嚓”声音时取下摇柄，此时开关手车处于试验位置。
二次插头闭锁被解开。
手车断路器主回路已处于断开位置。
3）、大门上挂上警告牌。
以防误操作。
4）、如需拉出开关手车，推上服务手车使其锁定好位置，拉出服务开关小车，移开柜体。
5）、观察带电显示情况，并且验电正确，确认无电方能实行操作及检修工作。
6）、并把切换柜转换开关手柄选择在中间位置，大门挂上警告牌。
