旋挖钻机+套管工法

3/28/20Fra Baidu bibliotek5
旋挖钻机+套管工艺视频
• • • 浙江永康金温高铁旋挖钻机+套管施工中花管与套管连接 浙江永康金温高铁旋挖钻机+套管施工中跟进套管 四川宜宾旋挖钻机+套管施工掏出卵石.MPG
3/28/2015
旋挖钻机+套管工艺
四川宏福建筑基础工程有限公司 方伟 www.bjschfjz.com
3/28/2015

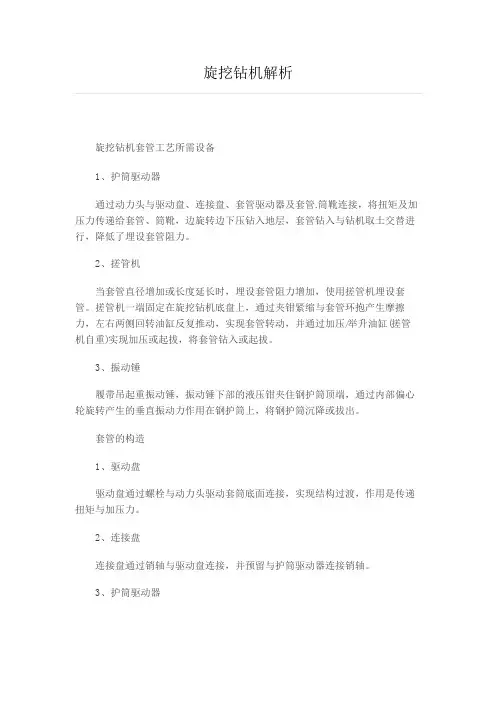

旋挖钻机+套管设备配置
• • 利用旋挖钻机的动力系统驱动套管,利用旋挖机垂直度显示功能来控制桩垂直 度。 设备配备
设备
旋挖钻机 钻杆 连接件 花管驱动器
数量
1台 1根 1件 1件
备注
扭矩20吨米以上
旋挖掏土
旋挖钻机+套管工艺流程
1.将连接盘与动力头连接好，将花管装在连接盘上。
3/28/2015
旋挖钻机+套管工艺流程
2.先将3米套管与管靴连接好，然后一起装到花管上。花管与套管用快换扳手连 接，拆装方便。
3/28/2015
旋挖钻机+套管工艺流程
3.定好桩位以后，用钻机动力头驱动套管进行钻进施工。在钻进一根套管后， 可用钻机副卷扬吊起另一根套管，与钻入地下的套管连接，然后继续钻进施 工。
3/28/2015
旋挖钻机+套管工艺流程
4.在驱动套管钻进过程中， 如果遇到套管钻进困难，就需 要用旋挖钻斗或短螺旋钻头进 入到套管中间取土。
3/28/2015
旋挖钻机+套管工艺流程
卸土
3/28/2015
旋挖钻机+套管工艺流程
5.动力头驱动套管钻进和旋挖钻头取土钻进，这两种钻进方法交替进行，直 到钻进到设计深度为止，钻进工作完成。
3/28/2015
旋挖钻机+套管工艺流程
8.将拔管机与液压站用油管连接好，启动液压站，试验拔管机抱紧、起拔等 动作是否正常。如果不正常要及时维修。
3/28/2015
旋挖钻机+套管工艺流程
9.混凝土灌注完成后，用吊机吊住上面套管，用拔管机开始起拔套管。每拔 出一根套管，将套管连接销松开，用吊车将套管吊到空旷处，用清水清洗套 管。
3/28/2015
旋挖钻机+套管工艺流程
10.套管全部拔出后，清洗拔管机，液压胶管接头要有保 护措施，防止磕碰，将液压站和拔管机吊到相应位置以便 下次使用。
3/28/2015
注意事项
• • • • • 套管要避免强力碰撞，尤其是套管接头部位不要磕碰，在装卸套管连接销时， 一定要将清理干净，否则会造成安装困难。 驱动套管钻进在扭矩增大至驱动困难时，需用旋挖斗超前钻进。 旋挖斗提钻前应检查钻杆孔位对中和垂直度，以防提钻时开合机构碰在套管靴 上，在孔下打开底门。 在灌凝土时，一定要试验拔管机各个动作是否正常后，才能开始灌凝土。 在灌浆终了后，立即起拔套管，以防浮笼。
拆下压盘，装上连接件 上部接连接件，下部接套管
套管
1套
若干米2米、3米、4米
套管靴
3/28/2015
1-2支
配套管
旋挖钻机+套管工具配置
护筒驱动器
花管
套管（单、双壁）
管靴及钻具
3/28/2015
旋挖钻机+套管工艺流程
测量放线 设备就位 埋设套管
起拔套管
搓入套管
灌注混凝土
3/28/2015
吊放钢筋笼
3/28/2015
旋挖钻机+套管工艺流程
6.用吊机将拔管机吊到桩孔位置， 使套管处于拔管机的中间位置。
3/28/2015
旋挖钻机+套管工艺流程
7.下放钢筋笼，灌注混凝土。将钢筋笼放入套管中间，然
后放入灌浆导管。此时开始灌混凝土。整个桩孔灌混凝 土时间尽量短，如果灌注时间太长，混凝土凝固后会造 成拔套管困难，引起施工事故。在灌混凝土过程中，可 以起拔套管一段高度，防止混凝土凝固后，将套管粘住。
