半导体硅材料

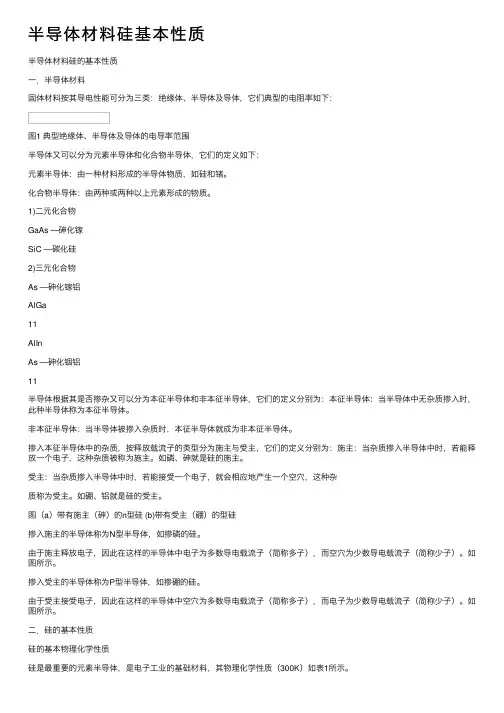

半导体材料硅基本性质
半导体材料硅基本性质半导体材料硅的基本性质⼀．半导体材料固体材料按其导电性能可分为三类：绝缘体、半导体及导体，它们典型的电阻率如下：图1 典型绝缘体、半导体及导体的电导率范围半导体⼜可以分为元素半导体和化合物半导体，它们的定义如下：元素半导体：由⼀种材料形成的半导体物质，如硅和锗。
化合物半导体：由两种或两种以上元素形成的物质。
1)⼆元化合物GaAs —砷化镓SiC —碳化硅2)三元化合物As —砷化镓铝AlGa11AlInAs —砷化铟铝11半导体根据其是否掺杂⼜可以分为本征半导体和⾮本征半导体，它们的定义分别为：本征半导体：当半导体中⽆杂质掺⼊时，此种半导体称为本征半导体。
⾮本征半导体：当半导体被掺⼊杂质时，本征半导体就成为⾮本征半导体。
掺⼊本征半导体中的杂质，按释放载流⼦的类型分为施主与受主，它们的定义分别为：施主：当杂质掺⼊半导体中时，若能释放⼀个电⼦，这种杂质被称为施主。
如磷、砷就是硅的施主。
受主：当杂质掺⼊半导体中时，若能接受⼀个电⼦，就会相应地产⽣⼀个空⽳，这种杂质称为受主。
如硼、铝就是硅的受主。
图（a）带有施主（砷）的n型硅 (b)带有受主（硼）的型硅掺⼊施主的半导体称为N型半导体，如掺磷的硅。
由于施主释放电⼦，因此在这样的半导体中电⼦为多数导电载流⼦（简称多⼦），⽽空⽳为少数导电载流⼦（简称少⼦）。
如图所⽰。
掺⼊受主的半导体称为P型半导体，如掺硼的硅。
由于受主接受电⼦，因此在这样的半导体中空⽳为多数导电载流⼦（简称多⼦），⽽电⼦为少数导电载流⼦（简称少⼦）。
如图所⽰。
⼆．硅的基本性质硅的基本物理化学性质硅是最重要的元素半导体，是电⼦⼯业的基础材料，其物理化学性质（300K）如表1所⽰。
性质符号单位硅（Si）原⼦序数Z 14原⼦量M原⼦密度个/cm3 ×1022晶体结构⾦刚⽯型晶格常数 a ?熔点Tm ℃1420 密度(固/液) ρg/ cm3介电常数ε0个/ cm3×1010本征载流⼦浓度ni本征电阻率ρi Ω·cm ×105电⼦迁移率µn cm2/(V·S) 1350空⽳迁移率µp cm2/(V·S) 480电⼦扩散系数Dncm2/S空⽳扩散系数Dp cm2/S禁带宽度（25℃）Eg eV导带有效态密度Nc cm-3×1019价带有效态密度Nvcm-3×1019器件最⾼⼯作温度℃250表1 硅的物理化学性质（300K）硅的电学性质硅的电学性质有两⼤特点：⼀、导电性介于半导体和绝缘体之间，其电阻率约在10-4～1010Ω·cm⼆、导电率和导电类型对杂质和外界因素（光热，磁等）⾼度敏感。
半导体硅材料
半导体硅材料
半导体硅材料是一种在电子行业中广泛应用的材料，它具有独特的电学特性，
使其成为集成电路、太阳能电池、光电器件等领域的重要材料。
本文将从半导体硅材料的基本特性、制备工艺以及应用领域等方面进行介绍。
首先，半导体硅材料具有良好的半导体特性，即在一定条件下能够表现出导电
和绝缘的特性。
这种特性使得半导体硅材料在电子器件中得到了广泛的应用。
同时，硅材料还具有较高的热稳定性和化学稳定性，能够在复杂的环境下保持良好的性能。
其次，半导体硅材料的制备工艺主要包括硅单晶生长、硅多晶生长以及硅薄膜
制备等过程。
其中，硅单晶生长是制备高纯度硅材料的主要工艺之一，通过化学气相沉积、单晶拉晶等方法可以得到高质量的硅单晶材料。
而硅多晶生长则是制备普通硅材料的常用工艺，通过熔融法或气相沉积等方式可以得到多晶硅材料。
此外，硅薄膜制备技术在近年来得到了快速发展，通过物理气相沉积、化学气相沉积等方法可以得到高质量的硅薄膜材料。
最后，半导体硅材料在集成电路、太阳能电池、光电器件等领域都有重要的应用。
在集成电路中，硅材料作为基底材料能够支撑电子器件的制备，同时作为绝缘层和导体层能够实现电子器件的隔离和连接。
在太阳能电池中，硅材料能够转化太阳能为电能，通过pn结等结构实现光电转换。
在光电器件中，硅材料能够实现光
电探测、光电发射等功能，广泛应用于光通信、光传感等领域。
总之，半导体硅材料作为一种重要的电子材料，在现代电子工业中具有不可替
代的地位。
随着科技的不断进步，相信半导体硅材料将会在更多的领域展现出其优越的性能和广阔的应用前景。
半导体材料有哪些
半导体材料有哪些半导体材料是一类介于导体和绝缘体之间的材料，具有独特的电学和光学性质，被广泛应用于电子器件、光电子器件、太阳能电池等领域。
半导体材料的种类繁多，常见的半导体材料包括硅、砷化镓、氮化镓、碳化硅等。
下面将对这些常见的半导体材料进行介绍。
硅（Si）。
硅是最常见的半导体材料，其晶体结构稳定，制备工艺成熟，价格相对较低。
硅材料广泛应用于集成电路、太阳能电池、光电子器件等领域。
同时，硅材料的性能也在不断提升，如多晶硅、单晶硅等新型硅材料的研究和应用不断推进。
砷化镓（GaAs）。
砷化镓是一种III-V族化合物半导体材料，具有较高的电子迁移率和较小的能隙，适用于高频器件和光电子器件。
砷化镓材料在微波通信、激光器、光电探测器等领域有着重要的应用。
氮化镓（GaN）。
氮化镓是一种III-V族化合物半导体材料，具有较大的能隙和较高的电子迁移率，适用于高功率、高频率的器件。
氮化镓材料被广泛应用于LED照明、激光器、功率器件等领域，并在照明、通信、医疗等领域展现出巨大的市场潜力。
碳化硅（SiC）。
碳化硅是一种宽禁带半导体材料，具有优异的热稳定性、耐辐照性和高电场饱和漂移速度，适用于高温、高压、高频的电子器件。
碳化硅材料在电力电子、汽车电子、新能源领域有着广阔的应用前景。
除了上述常见的半导体材料外，还有许多新型半导体材料在不断涌现，如氮化铝镓、氮化铟镓、铜铟镓硒等化合物半导体材料，以及石墨烯、硒化铟、氧化铟锡等新型二维材料，它们在光电子器件、柔性电子器件、传感器等领域展现出独特的优势和潜力。
总的来说，半导体材料的种类繁多，每种材料都具有独特的性能和应用优势。
随着科技的不断进步和创新，新型半导体材料的研究和应用将会不断拓展，为电子信息、能源、医疗等领域的发展带来更多可能性。
半导体硅材料基础知识
半导体硅材料基础知识讲座培训大纲一、什么是半导体？1、导体（Conductor）导体是指很容易传导电流的物质2、绝缘体（Insolator）是指极不容易或根本不导电的一类物质3、半导体（Semiconductor）导电性能介于导体和绝缘体之间且具备半导体的基本特性的一类材料。
二、半导体硅材料的电性能特点硅材料的电性能有以下三个显著特点：一是它对温度的变化十分灵敏；二是微量杂质的存在对电阻率的影响十分显著；三是半导体材料的电阻率在受光照时会改变其数值的大小。
综上所述，半导体的电阻率数值对温度、杂质和光照三个外部条件变化有较高的敏感性。
三、半导体材料的分类1、元素半导体2、化合物半导体3、有机半导体4、无定形半导体迄今为止，工艺最为成熟、应用最为广泛的是前两类半导体材料，尤其是半导体硅材料，占整个半导体材料用量的90%以上。
硅材料是世界新材料中工艺最为成熟、使用量最大的半导体材料。
它的实验室纯度可接近本征硅，即12个“九”，即使是大工业生产也可以到7—9个“九”的纯度。
四、半导体硅材料的制备1、冶金级硅（工业硅）的制备冶金级硅是将比较纯净的SiO2矿石和木炭或石油焦一起放入电弧炉里,在电孤加热的情况下进行还原而制成。
其反应式是：SiO2+2C→Si+2CO普通冶金级硅的纯度大约是2～3个“九”。
目前市面上也有号称4～5个“九”纯度的冶金级硅，那是通过多次“冶金法”或称为“物理法”提纯后获得的。
2、多晶硅的制备目前全世界多晶硅的生产方法大体有三种：一是改良的西门子法；二是硅烷法；三是粒状硅法。
（1）改良的西门子法生产半导体级多晶硅：这是目前全球大多数多晶硅生产企业采用的方法，知名的企业有美国的Harmlock、日本的TOKUYAMA、三菱公司、德国的瓦克公司以及乌克兰和MEMC意大利的多晶硅厂。
全球80％以上的多晶硅是用此法生产的。
其工艺流程是：原料硅破碎筛分（80目）沸腾氯化制成液态的SiHCl3粗馏提纯精馏提纯氢还原棒状多晶硅破碎洁净分装。
半导体用的硅材料
半导体用的硅材料
一、硅材料
1、什么是硅材料
硅材料是一类经过精密加工和处理后，具有良好物理性能的半导体材料，它是半导体器件的基础组成部分。
硅材料具有优异的热稳定性、电性能和耐电压能力，是现代电子器件制造中不可缺少的重要原料。
2、硅材料的种类
硅材料可分为多种类型，按其微结构可以排列为晶体硅、气相沉积硅（CVD）、液相硅（LPCVD）、固体溶解硅、金属硅和化学气相沉积硅（PECVD）等几种。
3、硅材料的用途
硅材料是半导体电子元件的基本材料，可用于制作晶体管、晶闸管、半导体功率器件、芯片、半导体存储器、晶体管滤波器、互连器件和开关电路等，它们支撑着全球的信息网络和网络安全。
二、用于半导体产业的硅材料
1、Czochralski硅
Czochralski硅材料是以Czochralski法制备的硅单晶，它是玻璃改性的典范，可以用作半导体工艺中的衬底以及元器件的封装，它可以用于制作细小微型器件，是半导体行业中不可缺少的重要材料。
2、太阳能电池板硅
太阳能电池板是一种由多层硅片叠加而成的复合太阳能材料，是
太阳能发电技术的重要组成部分。
太阳能板的硅层厚度一般为
0.3-0.5毫米，其半导体特性良好，可以把太阳能转换为可靠的电能。
3、硅胶
硅胶是一种由二甲基硅氧烷和其他热固性填料混合而成的柔性
材料，具有优异的物理和机械性能，成为了半导体行业中不可或缺的重要材料。
它能够抗热、抗湿、抗老化、抗冲击，并且拉伸强度高，比表面穿透阻抗低，是优质的半导体隔离材料。
半导体材料的分类_及其各自的性能汇总
半导体材料的分类_及其各自的性能汇总1.硅(Si)硅是最常见的半导体材料之一、它是地壳中非常丰富的元素，因此具有低成本的优势。
硅半导体材料的常见应用包括集成电路、太阳能电池等。
硅具有良好的热稳定性、机械强度和抗辐射性能。
此外，硅的能带结构使得它能够实现p型、n型掺杂，从而形成正负极性区域，进而实现PN结的形成。
2.砷化镓(GaAs)砷化镓是另一个常用的半导体材料，尤其在高速电子设备和微波器件领域应用广泛。
相较于硅，砷化镓具有更高的载流子迁移率和较高的饱和迁移速度，使其在高频应用中具有优势。
砷化镓材料也能实现p型和n型掺杂，并产生较高的载流子浓度。
3.磷化铟(InP)磷化铟是一种优良的半导体材料，用于光电子学器件的制造，如半导体激光器和光电传感器。
磷化铟具有较高的光吸收系数、较高的光电转换效率和较低的杂质浓度。
此外，磷化铟材料的能带结构能够实现宽带隙材料的器件发展。
4.硫化镉(CdS)硫化镉是一种重要的硫化物半导体材料。
具有良好的光电性能和稳定性。
硫化镉可用于制备太阳能电池、光电转换器件和光电传感器。
它通常作为其他半导体材料的缓冲层或附加层。
5.砷化镉(CdAs)砷化镉是一种宽带隙的半导体材料。
它在红外光电子学领域应用广泛，如红外探测器和激光器。
砷化镉具有良好的热稳定性和高迁移率，适用于高温环境。
6.氮化镓(GaN)氮化镓是一种宽带隙材料，被广泛应用于高频电子器件和光电器件制造中。
氮化镓具有较高的电子饱和迁移速度、较高的热导率和较高的波长。
其中重要的是要强调，不同的半导体材料具有不同的性能和应用领域。
选择合适的材料对于特定的应用至关重要。
同时，材料制备和工艺也是决定器件性能的重要因素之一、有关半导体材料性能的进一步信息可参考相关的专业文献和科学研究。
半导体材料有哪些
半导体材料有哪些半导体材料是指具有介于导体和绝缘体之间电导率的材料。
半导体材料中的电子运动机制主要包括导带和价带之间的跃迁，被称为半导体材料特有的能带结构。
半导体材料在电子器件、光学器件以及能源转换中有广泛应用。
下面将介绍几种常见的半导体材料。
1. 硅（Silicon）：硅是最常用的半导体材料之一，其在电子器件中的应用非常广泛。
硅具有较高的熔点、热稳定性和电化学稳定性，因此可以制备出高质量的电子器件。
同时，硅的材料成本较低，容易制备，使其成为大规模集成电路的首选材料。
2. 锗（Germanium）：锗是第一个在电子器件中被广泛应用的半导体材料。
与硅相比，锗具有较高的电子和空穴迁移率，更早地被用于晶体管和其他半导体器件的制备。
然而，锗的材料成本较高且热容性较差，导致其被硅所取代。
3. 砷化镓（Gallium Arsenide，GaAs）：砷化镓是一种重要的Ⅱ-Ⅲ族半导体材料，具有比硅更高的电子迁移率和较宽的能隙。
因此，在高频和高速器件以及光电器件中得到广泛应用。
4. 硒化锌（Zinc Selenide，ZnSe）：硒化锌是一种Ⅱ-Ⅵ族半导体材料，具有优异的光学性能。
硒化锌的带隙宽度较大，适用于制备蓝紫光发光二极管和激光二极管等光电器件。
除了以上提到的几种常见的半导体材料外，还有许多其他半导体材料也具有特殊的性能和应用。
例如，磷化氮（GalliumNitride，GaN）在高功率电子器件和紫光发光二极管中有重要应用；碲化镉（Cadmium Telluride，CdTe）在太阳能电池中具有较高的光电转换效率；氮化硼（Boron Nitride，BN）则被用于高温、高频电子器件等领域。
总之，半导体材料在现代电子和光电器件中起着重要的作用。
随着科技的不断发展，半导体材料的种类和应用也在不断扩展和创新。
硅(si)材料特点
硅（Si）是一种非金属元素，具有以下特点：
1. 高熔点和高热稳定性：硅具有较高的熔点（约为1414°C），因此在高温环境下能够保持稳定性。
这使得硅在高温应用中表现出色，例如在半导体制造中的炉管、炉膛等设备。
2. 半导体性质：硅是一种重要的半导体材料，其电导率介于金属和非金属之间。
通过控制硅的杂质浓度和结构，可以将硅制成p型或n型半导体，用于制造电子器件如集成电路（IC）、太阳能电池等。
3. 良好的机械性能：硅具有较高的硬度，且具有较好的抗拉强度和耐磨性。
这使得硅在一些应用领域中作为结构材料使用，例如制造光学窗口、传感器封装等。
4. 化学惰性：硅在常温下对大多数酸和碱都具有较好的耐腐蚀性。
这使得硅在化学实验室、化学工业中常被用作反应容器、仪器设备的制造材料。
5. 高纯度和可控性：硅可以通过精细的提纯工艺制备高纯度的晶体硅，用于半导体材料的制备。
此外，硅的物理和电学性质可以通过控制晶体结构和取向进行调控，以满足具体应
用需求。
6. 可广泛应用：硅材料广泛应用于电子、光电、光学、化工等领域。
在电子行业中，硅是制造集成电路和其他电子器件的基本材料。
在太阳能产业中，硅是制造太阳能电池的关键材料。
总体而言，硅作为一种重要的材料，在半导体、光电和化工等领域发挥着重要作用，其特点包括高热稳定性、半导体性质、机械性能和化学惰性等。
半导体硅材料
半导体硅材料一、半导体及硅材料的发展硅材料是重要的半导体材料，化学元素符号Si，电子工业上使用的硅应具有高纯度和优良的电学和机械等性能。
硅是产量最大、应用最广的半导体材料，它的产量和用量标志着一个国家的电子工业水平。
在介绍硅材料之前先简单地介绍一下半导体材料的发展历程。
半导体材料经历了几代的发展：第一代半导体是“元素半导体”，典型如硅基和锗基半导体。
其中以硅基半导体技术较成熟，应用也较广，一般用硅基半导体来代替元素半导体的名称。
硅基半导体器件的频率只能做到10GHz，硅基半导体集成电路芯片最小设计线宽己经达到0.13μm，到2015年，最小线宽将达到0.07μm。
第二代半导体材料是化合物半导体。
化合物半导体是以砷化镓（GaAs）、磷化铟（InP）和氮化镓(GaN)等为代表，包括许多其它III-V族化合物半导体。
化合物半导体的电子迁移率与硅半导体材料相比要快很多，因而被广泛应用于高频传输领域。
带三代半导体材料是宽禁带半导体材料，如SiC、GaN、ZnSe、金刚石以及SOI 等新型硅基材料等。
自1958年集成电路发明以来，半导体单晶硅材料以其丰富的资源，优良的物理和化学性能成为生产规模最大、生产工艺最完善和成熟的半导体材料。
由于大规模工业生产高品质单晶硅对于计算机通讯系统、传感器、医疗设备、光伏器件、卫星、宇宙飞船等都有重大影响，美国的贝尔实验室、德州仪器公司、欧洲的菲利普、西门子和瓦克等全球大公司抓住了机遇成为初期的硅生产厂家。
20世纪50年代开发的西门子c制程包括有高品质的单晶硅、多熔区区域提纯硅和悬浮区熔硅（FZ）等关键技术，这些技术后被瓦克公司采用，FZ硅片最初主要是用于功率器件。
切克劳斯基直拉工艺是另一种硅生产技术，CZ硅片用于德州仪器和仙童公司设计的集成电路。
1970年前后，多晶硅在MOS工艺中的首次应用是MOS技术的一次关键突破，因为他利用了多晶硅的主要优势，从那时起，由于多晶硅的诸多性质如雨硅技术中所使用的其他材料的兼容性，超过1000度的温度稳定性，易于掺杂和氧化以及能够产生等角台阶覆盖，多晶硅已被用于各种类型器件的制作中。
半导体简介-硅材料
半导体材料硅的晶体结构
17
导电特性
导电能力随温度灵敏变化 导体，绝缘体的电阻率随温度变化很小，
导体温度每升高1度，电阻率大约升高0.4%。 而半导体则不一样，温度每升高或降低1度， 其电阻就变化百分之几，甚至几十，当温度 变化几十度时，电阻变化几十，几万倍，而 温度为绝对零度（-273℃）时，则成为绝缘 体。
纯净的半导体，在不受外界作用时，导电 能力很差。而在一定的温度或光照等作用 下，晶体中的价电子有一部分可能会冲破 共价键的束缚而成为一个自由电子。同时 形成一个电子空位，称之为“空穴”。从 能带图上看，就是电子离开了价带跃迁到 导带，从而在价带中留下了空穴，产生了 一对电子和空穴。如图，通常将这种只含 有“电子空穴对”的半导体称为本征半导 体。“本征”指只涉及半导体本身的特性。 半导体就是靠着电子和空穴的移动来导电 的，因此，电子和空穴被统称为载流子。
半导体材料硅的晶体结构
12
硅晶体内的共价键 硅晶体的特点是原子之间靠共有电子对连接在一起。硅原子的4
个价电子和它相邻的4个原子组成4对共有电子对。这种共有电子对 就称为“共价键”。
半导体材料硅的晶体结构
13
硅晶体的金刚石结构 晶体对称的，有规则的排列叫做晶体格子，简称晶格，
最小的晶格叫晶胞。以下是较重要的几个晶胞：
Ec Eg
导 带
禁
带
Eg
Ev 绝缘体价 带半导体7 Nhomakorabea导体
固体能带理论
8
导体、绝缘体、半导体
导体：能带交叠，即使极小的外加能量就会 引起导电。
绝缘体：能带间距很大，不可能导电。
半导体：禁带比绝缘体窄很多，部分电子因 热运动从价带跳到导带，使导带中有少量电 子，价带中有少量空穴，从而有一定的导电 能力
半导体硅材料的应用领域
半导体硅材料的应用领域半导体硅材料的应用领域半导体硅材料是一种重要的材料，在现代科技和工业领域有着广泛的应用。
它的独特的电学性能和可控制的导电特性使其适用于各种不同的领域。
本文将介绍半导体硅材料的主要应用领域。
1. 电子和信息技术领域半导体硅材料在电子和信息技术领域有着广泛的应用。
首先，半导体硅材料是制造集成电路的基础材料。
集成电路是现代电子设备中的核心部件，用于存储和处理大量数据。
半导体硅材料的高度纯净性和物理稳定性使其成为制造高性能集成电路的理想选择。
其次，半导体硅材料还可以用于制造光电二极管和光伏电池。
这些设备通过将光转化为电能或利用光电效应产生电能，广泛应用于电子通讯、光传输和太阳能领域。
此外，半导体硅材料还用于制造显示器件，如液晶屏幕和发光二极管。
2. 能源领域半导体硅材料在能源领域也有重要的应用。
首先，半导体硅材料可以用于制造太阳能电池。
太阳能电池是将阳光转化为电能的设备，可以广泛应用于住宅、商业和工业领域。
半导体硅材料因其光电转换效率高和稳定性好而被广泛应用于太阳能电池的制造。
其次，半导体硅材料还可以用于制造热电材料。
热电材料是一种将热能转化为电能的材料，可以应用于废热利用和节能技术。
半导体硅材料的热电性能使其成为制造高性能热电材料的理想选择。
3. 医疗领域半导体硅材料在医疗领域有着广泛的应用。
首先，半导体硅材料可以用于制造医疗传感器。
医疗传感器是一种用于检测身体数据和监测疾病的设备，如血压计、血糖仪和心电图仪。
半导体硅材料的高灵敏度和稳定性使其成为制造高精度医疗传感器的理想选择。
其次，半导体硅材料还可以用于制造医用图像设备。
医用图像设备，如CT扫描仪和核磁共振成像仪，可以用于检测和诊断疾病。
半导体硅材料的特殊电学性能和较低的噪声水平使其成为制造高质量医用图像设备的理想材料。
4. 环境保护领域半导体硅材料在环境保护领域也有重要的应用。
首先，半导体硅材料可以用于制造气体传感器。
气体传感器是一种用于检测环境中有毒气体浓度的设备，广泛应用于矿井安全、环境监测和空气质量监测等领域。
半导体的类型
半导体的类型半导体是一种电阻率介于导体和绝缘体之间的材料，它在现代电子技术中起到了至关重要的作用。
根据半导体材料的物理特性和用途，我们可以将半导体分为以下几种类型。
1.硅（Silicon）：硅是最常见的半导体材料之一，广泛应用于电子行业。
它具有稳定的化学性质和良好的电学特性，易于加工和制造。
硅的晶体结构使得它具有较小的能隙，可以在常温下传导电流，但碳的掺杂可以提高半导体的导电性。
硅材料可以用于制造各种电子器件，如集成电路（IC）、太阳能电池等。
2.砷化镓（Gallium Arsenide，GaAs）：砷化镓是另一种常用的半导体材料，它具有高电子迁移率和较高的饱和漂移速度，适用于高频率和高功率的电路应用。
砷化镓可用于制造微波器件、高速传输器件以及激光二极管等。
3.磷化氮化镓（Gallium Nitride，GaN）：磷化氮化镓是一种新兴的半导体材料，在高功率电子器件领域具有广泛的应用前景。
它具有高频率、高电子迁移率和优异的热导率，适用于制造功率放大器、LED照明和雷达等高性能器件。
4.砷化锗（Germanium Arsenide，GeAs）：砷化锗是一种半导体材料，早期在晶体管的发展中起到了关键作用。
尽管它的应用相对较少，但砷化锗仍然是研究和实验室中的重要材料，可以用于制造光学器件和高速开关等。
5.硫化锌（Zinc Sulfide，ZnS）：硫化锌是一种宽禁带半导体，具有良好的光学和电学特性。
它可用于制造发光二极管（LED）、光电探测器和太阳能电池等器件。
总而言之，半导体材料的种类繁多，每种材料都具有不同的特性和应用领域。
了解不同类型的半导体材料及其特性，有助于我们更好地选择和应用合适的半导体材料，推动电子技术的发展和创新。
通过不断研究和探索，未来可能会有更多新型半导体材料应运而生，为我们带来更多新的科技突破。
半导体材料硅
半导体材料硅半导体材料硅是一种非金属元素，化学符号为Si，原子序数为14，原子量为28.0855。
硅是地壳中含量最多的元素之一，其化合物主要是硅酸盐。
在自然界中，硅以二氧化硅的形式存在于石英、石英砂、水晶和玻璃中。
硅还是很多矿物和岩石的成分，如辉石、玄武岩、花岗岩等。
此外，硅也是一种重要的半导体材料，被广泛应用于电子、光电子、太阳能等领域。
硅的晶体结构为钻石型，每个硅原子与周围四个硅原子形成共价键，形成了稳定的晶体结构。
硅材料的热电性能良好，是一种优良的半导体材料。
由于硅材料的稳定性和可控性，使其在电子器件中得到广泛应用。
硅材料的电学性能稳定，能够在高温、高压等恶劣环境下工作，因此被广泛应用于集成电路、太阳能电池等领域。
在集成电路领域，硅材料是制造芯片的主要材料之一。
硅材料的半导体性能使其成为制造晶体管、二极管、场效应晶体管等电子器件的理想材料。
同时，硅材料的加工工艺成熟，生产成本相对较低，使其成为集成电路制造业的主流材料。
在太阳能电池领域，硅材料也是主要的光伏材料之一。
硅材料的光电转换效率高，稳定性好，是目前大规模生产太阳能电池的主要材料之一。
除了在电子和光电子领域，硅材料还被广泛应用于化工、建筑材料等领域。
硅材料可以制成多种硅化合物，如硅酸盐、硅酸酯等，用于制造玻璃、陶瓷、水泥等材料。
此外，硅材料还可以制成硅橡胶、硅树脂等弹性材料，用于制造密封件、绝缘件等。
硅材料的化学稳定性和耐腐蚀性使其在化工领域得到广泛应用。
总的来说，硅材料是一种重要的半导体材料，具有良好的电学性能、光学性能和热学性能，广泛应用于电子、光电子、化工等领域。
随着科学技术的不断进步，硅材料的应用领域将会更加广泛，为人类社会的发展做出更大的贡献。
常用的半导体材料有什么
常用的半导体材料有什么
在现代电子技术中，半导体材料扮演着至关重要的角色。
半导体材料是一类导电能力介于金属和绝缘体之间的材料，常被用于制造电子器件和集成电路。
以下是常用的几种半导体材料：
1.硅(Si)：硅是最常用的半导体材料之一，因其丰富的资源、良好的半
导体特性和较容易的加工工艺而广泛应用于集成电路制造中。
2.锗(Ge)：锗是另一种重要的半导体材料，它的导电性比硅好，适用于
一些特殊的应用场景。
3.砷化镓(GaAs)：砷化镓是III-V族化合物半导体材料，具有较高的电
子迁移率和较高的导电性能，被广泛用于高频器件和光电器件。
4.氮化镓(GaN)：氮化镓是一种新型的宽禁带半导体材料，具有高迁移
率和较高的耐高温性能，适用于制造功率器件和高频器件。
5.碳化硅(SiC)：碳化硅是一种宽带隙半导体材料，具有良好的热稳定
性和高电子饱和漂移速度，被广泛应用于高温电子器件和功率电子器件。
以上是几种常用的半导体材料，它们在现代电子技术中发挥着重要作用，不同的半导体材料具有不同的特性和适用范围，在电子器件设计和制造过程中需要根据具体需求进行选择和应用。
半导体常用材料
半导体常用材料半导体材料是现代电子技术中不可或缺的重要组成部分。
它们的特殊性质使得半导体材料成为了我们日常生活中各种电子设备的基础。
本文将介绍一些常见的半导体材料，并探讨它们在电子领域中的应用。
1. 硅(Si)硅是最常见的半导体材料之一。
由于其丰富的资源和良好的电学性能，硅在电子技术中得到了广泛的应用。
硅片是制造集成电路的基础，它的高纯度和晶体结构决定了集成电路的性能。
硅材料还可以用于制造光电器件、太阳能电池等。
2. 砷化镓(GaAs)砷化镓是另一种常用的半导体材料。
它具有较高的电子迁移率和较小的能带间隙，使得它在高频电子器件和光电器件中有着广泛的应用。
砷化镓可以用于制造高速场效应晶体管、激光二极管等。
3. 砷化锗(Ge)砷化锗是一种具有较高迁移率的半导体材料。
它在红外光电探测器、光纤通信等领域有着广泛的应用。
砷化锗的高迁移率使得它在高速电子器件中有着独特的优势。
4. 氮化镓(GaN)氮化镓是一种宽禁带半导体材料，具有较高的电子饱和迁移率和较大的能带间隙。
它在高功率电子器件、蓝光发光二极管等方面有着重要的应用。
氮化镓的特殊性质使得它在节能环保领域中具有巨大的潜力。
5. 磷化铟(InP)磷化铟是一种常用的III-V族半导体材料。
它在光电器件和微波器件中有着广泛的应用。
磷化铟的优异电学性能使得它在光通信、雷达等领域中发挥着重要作用。
6. 碳化硅(SiC)碳化硅是一种宽禁带半导体材料，具有较高的热稳定性和较大的击穿电场强度。
它在高温高压电子器件和功率电子器件中有着广泛的应用。
碳化硅的特殊性质使得它在新能源领域中具有重要的地位。
总结起来，半导体材料在电子技术中发挥着重要的作用。
硅、砷化镓、砷化锗、氮化镓、磷化铟和碳化硅等材料在不同领域中有着各自的应用优势。
随着科学技术的不断发展，人们对于半导体材料的研究和应用也将不断取得新的突破。
相信在不久的将来，半导体材料将继续推动电子技术的发展，为我们的生活带来更多的便利和创新。
硅半导体材料
硅半导体材料硅半导体是一种常见的半导体材料，具有广泛的应用领域，包括电子、光电子、太阳能电池等。
硅半导体的特性和制备工艺对其性能和应用具有重要影响，下面将对硅半导体材料的特性和制备工艺进行介绍。
首先，硅半导体材料具有良好的半导体特性。
硅是周期表中的第14号元素，具有4个价电子，可形成稳定的共价键晶体结构。
在这种结构中，硅原子通过共享电子形成晶格，形成了半导体材料的基本结构。
此外，硅半导体材料的能隙适中，具有较高的载流子迁移率和较低的禁带宽度，适合用于制备各种电子器件。
其次，硅半导体材料的制备工艺多样。
常见的硅半导体制备工艺包括单晶硅生长、多晶硅生长、硅薄膜制备等。
单晶硅生长是通过气相沉积或溶液法在单晶硅衬底上生长单晶硅薄片，具有高纯度和良好的晶体质量，适合用于集成电路和太阳能电池等高性能器件的制备。
多晶硅生长是通过气相沉积或溶液法在多晶硅衬底上生长多晶硅薄片，具有较低的制备成本和良好的柔韧性，适合用于太阳能电池和柔性电子器件的制备。
硅薄膜制备是通过物理气相沉积或化学气相沉积在玻璃或塑料基底上生长硅薄膜，具有较低的制备成本和良好的透明性，适合用于光电子器件和柔性电子器件的制备。
最后，硅半导体材料的应用广泛。
硅半导体材料广泛应用于集成电路、光电子器件、太阳能电池、传感器等领域。
集成电路是利用硅半导体材料制备的微电子器件，具有高集成度、高性能和低功耗的特点，广泛应用于计算机、通信、消费电子等领域。
光电子器件是利用硅半导体材料制备的光电探测器、激光器、光纤通信器件等，具有高灵敏度、高速度和低损耗的特点，广泛应用于通信、医疗、工业等领域。
太阳能电池是利用硅半导体材料制备的光电转换器件，具有高转换效率和长寿命的特点，广泛应用于太阳能发电系统、户用光伏系统等领域。
传感器是利用硅半导体材料制备的压力传感器、温度传感器、光学传感器等，具有高灵敏度、高稳定性和低成本的特点，广泛应用于汽车、工业、医疗等领域。
综上所述，硅半导体材料具有良好的半导体特性，多样的制备工艺和广泛的应用领域，是一种重要的半导体材料。
半导体硅材料
半导体硅材料半导体硅材料是一种常见的半导体材料，具有广泛的应用范围。
硅材料是一种化学元素，符号为Si，原子序数为14。
它是地壳中第二多的元素，占据了总质量的约25%，是非金属元素中最重要的一种。
半导体硅材料的电子构型为1s2 2s2 2p6 3s2 3p2，具有四个价电子。
硅与其他元素形成化合物时，常以共价键形式，共享其四个价电子。
共价键的形成使得硅材料具有一些特殊的电子性质，使其成为一种重要的半导体材料。
半导体硅材料有许多引人注目的特性。
首先，硅材料的禁带宽度较窄，约为1.12电子伏特。
这意味着在室温下，硅材料中的电子和空穴数量相当，并且这些载流子可以通过外加电场加速。
这使得硅材料在电子学和信息技术领域中得到广泛应用。
其次，硅材料具有较高的热导率和化学稳定性。
这些特征使得硅材料在集成电路和太阳能电池等领域具有广泛的应用。
硅材料的热导率使其能够有效地散热，保持设备的性能稳定。
而化学稳定性使硅材料能够在极端环境下工作，不易受到腐蚀。
此外，硅材料还具有良好的机械性能和加工性能。
硅材料既有足够的硬度和强度，又具有一定的延展性。
这使得硅材料能够满足不同应用的需求，并便于进行微处理和加工。
半导体硅材料的应用非常广泛。
在电子学中，硅材料被广泛用于制造半导体器件，如二极管、三极管和场效应晶体管。
这些器件在电子电路中实现了信号的放大、开关和控制。
此外，硅材料还是集成电路的重要组成部分，使得各种电子设备变得更加紧凑、高效。
在太阳能电池技术中，硅材料是最重要的光电转换材料之一。
太阳能电池利用硅材料的半导体性质将光能转化为电能。
硅材料的高光吸收系数和较长的扩散长度使得其能够高效地吸收太阳光，并将光能转换为可用的电能。
总而言之，半导体硅材料是一种重要的半导体材料，具有独特的电子性质和优良的机械性能。
它在电子学和太阳能电池等领域的广泛应用，使得硅材料成为现代科技领域中不可或缺的一部分。
硅基半导体材料
硅基半导体材料一、引言硅基半导体材料是当今电子工业中最重要的材料之一。
它具有很高的热稳定性、化学稳定性和机械强度，同时还具有优异的电学特性，因此被广泛应用于集成电路、太阳能电池等领域。
二、硅基半导体材料的种类1.单晶硅：单晶硅是最常见的硅基半导体材料。
它由纯度极高的硅棒通过Czochralski法或浮区法生长而成。
单晶硅具有非常高的电子迁移率和长寿命，因此被广泛应用于制造高性能集成电路。
2.多晶硅：多晶硅由不同方向生长的小晶粒组成，因此具有较低的电子迁移率和短寿命。
但它可以通过掺杂等方式改变其导电性质，被广泛应用于太阳能电池等领域。
3.氧化物：氧化物是一种非常常见的硅基半导体材料。
它包括SiO2、SiOxNy等不同种类，通常被用作绝缘层或隔离层。
三、硅基半导体材料的制备方法1.单晶硅的制备：单晶硅的制备通常采用Czochralski法或浮区法。
其中Czochralski法是最常用的方法，它通过将纯度极高的硅棒放入熔融的硅中，然后缓慢地提拉出来，使得硅棒逐渐生长成为单晶硅。
2.多晶硅的制备：多晶硅通常通过化学气相沉积（CVD）或物理气相沉积（PVD）等方法制备。
其中CVD法是最常用的方法，它通过在高温下将气态硅源和掺杂源引入反应室中，在衬底上生长出多晶硅薄膜。
3.氧化物的制备：氧化物通常采用热氧化或PECVD等方法制备。
其中热氧化是最常用的方法，它通过将硅基材料放入高温下加氧化性气体进行反应，形成SiO2薄膜。
四、应用领域1.集成电路：单晶硅被广泛应用于集成电路中。
它可以作为基片、掩膜、源极等多种元件，具有非常高的电子迁移率和长寿命，因此可以制造出高性能的集成电路。
2.太阳能电池：多晶硅被广泛应用于太阳能电池中。
它可以通过掺杂等方式改变其导电性质，从而提高太阳能电池的效率。
3.其他领域：硅基半导体材料还被广泛应用于LED、光伏、传感器等领域。
五、发展趋势1.晶圆尺寸的增大：随着半导体工艺的不断进步，晶圆尺寸也在不断增大。
半导体材料硅
半导体材料硅硅是一种非金属元素，也是最常见的半导体材料之一。
它的化学符号是Si，原子序数是14。
硅是地壳中含量第二多的元素，占地壳质量的27.7%。
硅可以以多种形式存在，最常见的是结晶硅、非晶硅和多晶硅。
结晶硅是硅的最稳定和最有序的形式。
它具有高度的晶体结构，每个硅原子都与四个周围的硅原子形成共价键。
这种键型使得硅具有良好的导电性和半导体特性。
由于结晶硅材料的纯度和晶体质量对器件性能的重要影响，制备高纯度的结晶硅是使用硅的关键步骤之一。
非晶硅是一种无定形的硅材料，它的原子排列没有明显的结晶性质。
在非晶硅中，硅原子形成了非常复杂、大量连接和松散的网络结构。
非晶硅相对于结晶硅具有更高的电阻率和更差的导电性能，因此通常用于一些需要电阻性材料的应用，例如太阳能电池板的透明导电层。
多晶硅是介于结晶硅和非晶硅之间的形态。
它是由许多小的晶体颗粒组成的，晶体的排列较为混乱，但仍具有一定的结晶性质。
多晶硅具有比非晶硅更好的导电性能，但远不及结晶硅。
多晶硅通常用于制造晶体管和太阳能电池等应用。
除了它的导电性能以外，硅还具有许多其他优良的物理和化学性质。
它具有较高的熔点和良好的热导性，可以在高温下稳定工作。
硅也具有良好的化学稳定性，能够抗腐蚀和氧化。
这些性质使得硅成为制造集成电路、太阳能电池和其他电子器件的理想材料。
总结起来，硅是一种重要的半导体材料，具有良好的导电性能和化学稳定性。
通过不同的制备方法和工艺，硅可以存在于不同的形态，包括结晶硅、非晶硅和多晶硅。
它的独特性质使得硅成为现代电子技术中不可或缺的材料之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体硅材料和光电子材料的发展现状及趋势
随着微电子工业的飞速发展, 作为半导体工业基础材料的硅材料工业也将随之发展，而光电子科技的飞速发展也使半导体光电子材料的研究加快步伐，所以研究半导体硅材料和光电子材料的发展现状及未来发展趋势势在必行。
现代微电子工业除了对加工技术和加工设备的要求之外,对硅材料也提出了更新更高的要求。
在当今全球超过2000亿美元的半导体市场中,95%以上的半导体器件和99%以上的集成电路都是用高纯优质的硅抛光片和外延片制作的。
在未来30-50年内,它仍将是集成电路工业最基本和最重要的功能材料。
半导体硅材料以丰富的资源、优质的特性、日臻完善的工艺以及广泛的用途等而成为了当代电子工业中应用最多的半导体材料。
随着国际信息产业的迅猛发展, 电子工业和半导体工业也得到了巨大发展,并且直到20世纪末都保持稳定的15%的年增长率迅速发展,作为半导体工业基础材料的硅材料工业也将随之发展，所以研究半导体硅材料的发展现状及未来发展趋势势在必行。
一、半导体硅材料的发展现状
由于半导体的优良性能，使其在射线探测器、整流器、集成电路、硅光电池、传感器等各类电子元件中占有极为重要的地位。
同时,由于它具有识别、存储、放大、开关和处理电信号及能量转换的功能,而使“半导体硅”实际上成了“微电子”和“现代化电子”的代名词。
二、现代微电子工业的发展对半导体硅材料的新要求
随着微电子工业飞速发展, 除了本身对加工技术和加工设备的要求之外, 同时对硅材料也提出了更新更高的要求。
1. 对硅片表面附着粒子及微量杂质的要求
随着集成电路的集成度不断提高,其加工线宽也逐步缩小,因此, 对硅片的加工、清洗、包装、储运等工作提出了更高的新要求。
对于兆位级器件, 0.10μm的微粒都可能造成器件失效。
亚微米级器件要求0.1μm的微粒降到10个/片以下同时要求各种金属杂质如Fe、Cu、Cr、Ni、A1、Na 等, 都要控制在目前分析技术的检测极限以下。
2. 对硅片表面平整度、应力和机械强度的要求
硅片表面的局部平整度(SFQD)一般要求为设计线宽的2/3,以64M存储器的加工线宽0.35μm为例,则要求硅片局部平整度在22mm2范围内为0.23μm, 256M电路的SFQD为0.17μm。
同时,器件工艺还要求原始硅片的应力不能过分集中,机械强度要高,使器件的稳定性和可靠性得到保证,但现在这方面硅材料尚未取得突破性进展,仍是以后研究的一个课题。
3. 对硅片表面和内部结晶特性及氧含量的要求
对大规模集成电路来说, 距硅片表面10μm 左右厚度区域为器件活性区,要求该区域性质均匀且无缺陷。
64M和256M电路要求硅片的氧化诱生层错(OSF)≤20/cm2。
为达到此要求,目前比较成熟的工艺是采用硅片吸除技术,分为内吸除和背面损伤吸除。
现在器件厂家都根据器件工艺的需要,对硅片提出了某种含氧量要求。
4. 对硅片大直径化的要求
为了提高生产率、降低成本,器件厂家随着生产规模的扩大,逐步要求增大硅片直径,使同等规模芯片的收得率明显提高,给器件厂家带来极为显著的经济效益。
三、半导体光电子材料
1、半导体激光材料
电子器件和光电子器件应用时半导体材料最重要的两大应用领域。
半导体材料Si，GaAs和GaN，InP等几十重要的电子材料，也是重要的光电子材料。
在1962年，GaAs激光二极管的问世，作为了半导体光电子学的开端。
激光的激射波长取决于材料的带隙，且只有具有直接带隙的材料才能产生光辐射，它使注入的电子-空穴自己发生辐射复合以得到较高的电光转化效率。
产生激光的条件有：
1、形成粒子数反转使受激辐射占优势；
2、具有共振腔以实现光量子放大；
3、外界输入能量至少要达到阀值，使激光管的增益至少等于损耗。
2、半导体显示材料半导体显示材料有发光二极管LED和电致发光显示。
发光二极管LED 发光二极管LED它是由数层很薄的掺杂半导体材料制成。
当通过正向电流时，n区电子获得能量越过PN结的禁区与p区的空穴复合以光的形式释放出能量。
而LED广泛应用于各方面，现如今的半导体白光照明、车内照明、交通信号灯、装饰灯、大屏幕全彩色显示系统、太阳能照明系统、以及紫外、蓝外激光器、高容量蓝光DVD、激光打印和显示等。
为了实现高亮度白光LED，我们可以通过红绿蓝三种LED可以组合成为白光；也可以基于紫外光LED，通过三基色粉，组
合成为白光；也可基于蓝光LED，通过黄色荧光粉激发出蓝光，组合成为白光。
电致发光电致发光又称为场致发光，与LED的低电场结型发光相比，是一种高电场作用下发光。
电致发光材料分为粉末发光材料和薄膜发光材料。
半导体粉末发光材料的发光特性主要有一线特殊杂质作为激活剂和共激活剂所决定的，ZnS粉末常用Cu作为激活剂；Al、Ga、In等作为共激活剂。
其中对于ZnS粉末，用Mn、Cu作激活剂可以发黄光，用Ag作为激活剂可以发蓝光，用Cd、Ag作为激活剂发出红绿光。
薄膜发光材料发光机理和粉末材料基本相同，但薄膜材料可以在高频电压下工作，发光亮度也较高。
阴极射线管是将电信号转换成光学图像的电子束管，常见的由彩色电视显像管，它的光电转换时通过其中的荧光屏来实现的，所用的蓝粉和绿粉以ZnS为主。
3、太阳能电池材料太阳能电池材料分为硅电池材料和化合物半导体材料。
硅电池材料有单晶硅电池、多晶硅电池、带状硅电池和薄膜硅电池材料。
化合物半导体材料有CuInSe2电池、CdTe 电池、GaAs电池和GaSb电池。
四、半导体材料的发展趋势
随着硅的直径增大,杂质氧等杂质在硅锭和硅片中的分布也变得不均匀,这将严重的影响集成电路的成品率,特别是高集成度电路。
为避免氧的沉淀带来的问题,可采用外
延的办法解决。
即用硅单晶片为衬底,然后在其上通过气相反应方法再生长一层硅,如2个微米、个微米或0.5个微米厚等。
这一层外延硅中的氧含量就可以控制到1016/cm3以下,器件和电路就做在外延硅上,而不是原来的硅单晶上,这样就可解决由氧导致的问题。
尽管成本将有所提高,但集成电路的集成度和运算速度都得到了显著提高, 这是目前硅技术发展的一个重要方向。
目前硅的集成电路大规模生产技术已经达到0.13-0.09微米,进一步将到0.07微米,也就是70个纳米甚至更小。
根据预测,到2022年,硅集成电路技术的线宽可能达到10个纳米,这个尺度被认为是硅集成电路的“物理极限”。
就是说,尺寸再减小,就会遇到有很多难以克服的问题。
随着技术的发展,特别是纳米加工技术的发展,也可能把这个"极限"尺寸进一步减小;但总有一天,当代的硅微电子技术可能会走到尽头。
随着集成电路集成度的提高,芯片的功耗也急剧增加,使其难以承受;现在电脑CPU的功耗已经很高,如果说将来把它变成“纳米结构”, 即不采用新原理,只是按《摩尔定律》走下去,进一步提高集成度,那么加在它上面的功耗就有可能把硅熔化掉!另外一个问题是光刻技术, 目前大约可以做到0.1微米,虽然还有些正在发展的光刻技术,如X 光、超紫外光刻技术等,但要满足纳米加工技术的需求还相差很远。
再者就是电路器件之间的互连问题,对每一个芯片来说,每
一个平方厘米上有上千万、上亿只管子,管子与管子之间的联线的长度要占到器件面积的60-70%,现在的连线就多达8层到10多层,尽管两个管子之间的距离可以做得很小,但是从这个管子到另外一个管子,电子走的路径不是直线,而要通过很长的连线。
线宽越窄,截面越小,电阻越大,加上分布电容,电子通过引线所需的时间就很长,这就使CPU的速度变慢。
另外纳米加工的制作成本也很高,由于这些原因,硅基微电子技术最终将没有办法满足人类对信息量不断增长的需求。
五、结论
随着国际信息产业的迅猛发展, 电子工业和半导体工业也得到了巨大发展,作为半导体工业基础材料的硅材料工业也将随之发展。
在未来几年,电子半导体工业和硅材料工业还将持续增长。
在21世纪初,硅材料无论在质量还是在数量上,以及在直径增大上都将上一个新的台阶。
未来研究的主攻方向是:对其结构、电学和化学特性的研究将更加深入;其缺陷控制、杂质行为,杂质与缺陷的相互作用也将作深入研究,把各种杂质污染降低到目前的检测极限以下;氧含量保持纵横分布均匀,并根据器件工艺的需要能控制氧含量。
在未来5年左右的时期内,随着中国电子工业的发展我
国的半导体硅工业将会有一个快速发展阶段。
