快速开关二极管
常用开关二极管型号及主要参数
常用开关二极管型号及主要参数开关二极管是一种具有特殊结构的二极管，其主要作用是实现电路开关控制功能。
在数字电子、通信、电源管理等领域都广泛应用。
以下将对常用的几种开关二极管型号及其主要参数进行介绍。
1.1N4148开关二极管-最大反向电压：100V-最大正向电流：200mA-最大功耗：500mW- 开关时间：4ns1N4148是一种常见的开关二极管，具有快速开关、低反向电流、高正向导通能力等特点。
广泛应用于数字逻辑门、开关电路以及高频信号放大电路中。
2.1N4007开关二极管-最大反向电压：1000V-最大正向电流：1A-最大功耗：3W-开关时间：<50μs1N4007是一种经典的开关二极管，主要用于低频交流电源整流和保护电路，具有高耐压、大电流特点，适用于一般电源电路。
3.1N5822开关二极管-最大反向电压：40V-最大正向电流：3A-最大功耗：2.5W- 开关时间：20ns1N5822是一种快恢复型开关二极管，具有快速恢复时间和低导通损耗的特点。
常用于开关电源和充电电路中，以提高电路的稳定性和效率。
4.2N3904开关二极管-最大反向电压：40V-最大正向电流：200mA-最大功耗：625mW- 开关时间：20ns2N3904是一种常见的NPN型开关二极管，适用于低功耗开关电路和放大电路。
具有高动态特性、低饱和电压和低输入电容等特点。
5.PN2222开关二极管-最大反向电压：40V-最大正向电流：600mA-最大功耗：500mW- 开关时间：25nsPN2222是一种广泛应用的PNP型开关二极管，常用于电源管理、接口驱动、瞬态抑制等电路。
具有较高的集电极电流和较低的饱和电压。
以上是几种常见的开关二极管型号及其主要参数。
在实际应用中，选择合适的开关二极管要综合考虑最大反向电压、最大正向电流、功耗和开关时间等参数，并根据具体应用需求进行合适选择。
数字电路常用开关二极管
数字电路常用开关二极管
数字电路中常用的开关二极管主要有普通二极管、肖特基二极管和发光二极管（LED）。
1. 普通二极管（Diode）：普通二极管是最常见的一种开关二极管，也被称为整流二极管。
它有正向导通和反向截止的特性。
在数字电路中，普通二极管常被用作开关，通过施加适当的正向电压使其导通，而在反向电压下则截止。
2. 肖特基二极管（Schottky Diode）：肖特基二极管是一种快速开关二极管，主要用于高频和高速数字电路中。
它具有较低的正向压降和快速恢复时间，能够提供更高的开关速度和更低的开关损耗。
3. 发光二极管（Light Emitting Diode, LED）：发光二极管是一种将电能转化为光能的二极管。
在数字电路中，LED通常用作指示灯或显示器，能够发出不同颜色的光信号。
这些开关二极管可以根据具体的应用需求选择使用，用于实现电路的开关控制、信号处理和光学显示等功能。
回流二极管 续流二极管

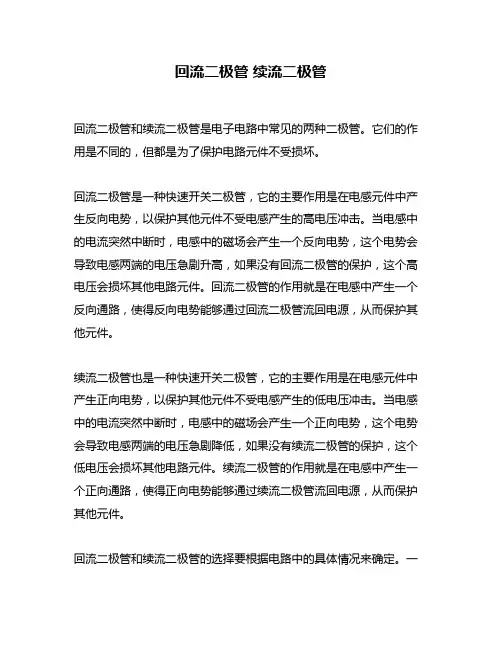

回流二极管续流二极管
回流二极管和续流二极管是电子电路中常见的两种二极管。
它们的作用是不同的，但都是为了保护电路元件不受损坏。
回流二极管是一种快速开关二极管，它的主要作用是在电感元件中产生反向电势，以保护其他元件不受电感产生的高电压冲击。
当电感中的电流突然中断时，电感中的磁场会产生一个反向电势，这个电势会导致电感两端的电压急剧升高，如果没有回流二极管的保护，这个高电压会损坏其他电路元件。
回流二极管的作用就是在电感中产生一个反向通路，使得反向电势能够通过回流二极管流回电源，从而保护其他元件。
续流二极管也是一种快速开关二极管，它的主要作用是在电感元件中产生正向电势，以保护其他元件不受电感产生的低电压冲击。
当电感中的电流突然中断时，电感中的磁场会产生一个正向电势，这个电势会导致电感两端的电压急剧降低，如果没有续流二极管的保护，这个低电压会损坏其他电路元件。
续流二极管的作用就是在电感中产生一个正向通路，使得正向电势能够通过续流二极管流回电源，从而保护其他元件。
回流二极管和续流二极管的选择要根据电路中的具体情况来确定。
一
般来说，回流二极管和续流二极管的参数要与电路中的电感参数匹配，以保证它们的保护作用能够发挥到最大。
此外，回流二极管和续流二
极管的质量也非常重要，质量差的二极管容易失效，从而导致电路元
件损坏。
总之，回流二极管和续流二极管在电子电路中起着非常重要的保护作用。
它们的选择和质量都需要仔细考虑，以保证电路的可靠性和稳定性。
开关二极管的工作原理

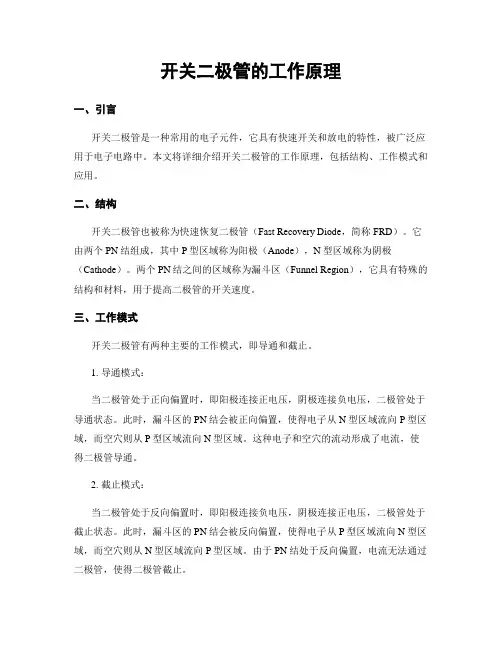

开关二极管的工作原理一、引言开关二极管是一种常用的电子元件，它具有快速开关和放电的特性，被广泛应用于电子电路中。
本文将详细介绍开关二极管的工作原理，包括结构、工作模式和应用。
二、结构开关二极管也被称为快速恢复二极管（Fast Recovery Diode，简称FRD）。
它由两个PN结组成，其中P型区域称为阳极（Anode），N型区域称为阴极（Cathode）。
两个PN结之间的区域称为漏斗区（Funnel Region），它具有特殊的结构和材料，用于提高二极管的开关速度。
三、工作模式开关二极管有两种主要的工作模式，即导通和截止。
1. 导通模式：当二极管处于正向偏置时，即阳极连接正电压，阴极连接负电压，二极管处于导通状态。
此时，漏斗区的PN结会被正向偏置，使得电子从N型区域流向P型区域，而空穴则从P型区域流向N型区域。
这种电子和空穴的流动形成了电流，使得二极管导通。
2. 截止模式：当二极管处于反向偏置时，即阳极连接负电压，阴极连接正电压，二极管处于截止状态。
此时，漏斗区的PN结会被反向偏置，使得电子从P型区域流向N型区域，而空穴则从N型区域流向P型区域。
由于PN结处于反向偏置，电流无法通过二极管，使得二极管截止。
四、特性开关二极管具有以下几个特性：1. 快速开关速度：由于漏斗区的特殊结构和材料，开关二极管具有快速开关的特性。
当二极管从导通状态切换到截止状态时，漏斗区的PN结能够迅速恢复，使得二极管能够快速截止电流。
2. 低反向恢复时间：开关二极管的反向恢复时间指的是从截止状态恢复到导通状态所需的时间。
由于漏斗区的特殊结构，开关二极管具有较低的反向恢复时间，可以提高电路的响应速度。
3. 高反向电压能力：开关二极管具有较高的反向电压能力，可以承受较高的反向电压而不被击穿。
这使得它在高压应用中具有优势。
五、应用开关二极管的工作原理使得它在许多电子电路中得到广泛应用。
1. 电源电路：开关二极管常被用于电源电路中，用于整流和滤波。
续流二极管工作原理
续流二极管工作原理续流二极管，也称为Schottky二极管，是一种具有低电压降的快速开关二极管。
它的工作原理基于金属与半导体之间的肖特基势垒形成，具有快速恢复时间和低反向电流的特点，因此在高频开关电路和功率电子器件中得到广泛应用。
首先，我们来了解一下续流二极管的结构。
续流二极管由金属与半导体材料构成，金属部分作为阳极，半导体部分作为阴极。
金属与半导体之间形成了一个肖特基势垒，这个肖特基势垒是续流二极管工作的关键。
当续流二极管处于正向偏置时，即阳极电压高于阴极电压时，肖特基势垒被压倒，电子可以自由流动，形成导通状态。
在这种情况下，续流二极管的正向电压降非常低，通常只有0.2V左右，远远低于普通二极管的正向电压降。
这意味着续流二极管在导通状态下会产生更少的功耗，因此在功率电子器件中得到广泛应用。
另外，续流二极管的恢复时间也非常短，通常在纳秒量级，远远快于普通二极管。
这意味着续流二极管可以快速关闭，适用于高频开关电路。
在开关电源、逆变器、变频器等电子设备中，续流二极管可以有效地提高系统的效率和稳定性。
在反向偏置状态下，续流二极管的工作原理也有所不同。
由于肖特基势垒的存在，续流二极管的反向漏电流非常小，通常只有几微安左右。
这意味着续流二极管可以有效地阻止反向电流的流动，保护其他器件不受损坏。
总的来说，续流二极管的工作原理可以归纳为以下几点：1. 肖特基势垒形成：金属与半导体之间形成肖特基势垒，导致续流二极管具有低正向电压降和快速恢复时间。
2. 正向偏置时导通：当阳极电压高于阴极电压时，肖特基势垒被压倒，电子可以自由流动，形成导通状态。
3. 反向偏置时阻止反向电流：由于肖特基势垒的存在，续流二极管可以有效地阻止反向电流的流动，保护其他器件不受损坏。
续流二极管的工作原理使其在功率电子器件中具有重要的应用价值，它不仅可以提高系统的效率和稳定性，还可以保护其他器件不受损坏。
随着电子技术的不断发展，相信续流二极管将在更多领域发挥重要作用。
常用稳压二极管型号及参数
常用稳压二极管型号及参数常用的稳压二极管型号有：1N4148、1N4742、1N5231、1N5408、TL431等。
下面将为您逐一介绍它们的参数：1N4148是一种小功率、快速开关二极管。
它的最大可逆工作电压为100V，最大电流为200mA。
该二极管具有快速开关速度和高阻值特性，适用于一些需要高速开关以及低噪声的应用。
1N4742是一种1W的稳压二极管。
它的最大可逆工作电压为12V，最大电流为1W/400mA。
该二极管采用了玻璃封装，适用于一些低功耗稳压应用，例如电源电压调整和参考电压源。
1N5231是一种高精度稳压二极管。
它的最大可逆工作电压为5.1V，最大电流为500mW/165mA。
该二极管可提供精确的稳定电压，适用于一些需要稳定参考电压的应用，例如模拟电路和通信设备。
1N5408是一种高功率整流二极管。
它的最大可逆工作电压为1000V，最大电流为3A。
该二极管具有大功率承受能力和低导通压降特性，适用于需要大电流整流和电源转换的应用，例如电源适配器和开关电源。
TL431是一种调节管（也被称为可编程稳压二极管）。
它的最大可逆工作电压为37V，最大电流为100mA。
该二极管具有精确的稳定电压和调节特性，广泛应用于电源稳压、电流控制和电压参考等场景。
此外，不同厂家还生产并提供其他稳压二极管型号，例如常用的1N5817、1N5819、1N5822、1N5338等。
这些二极管具有不同的最大可逆工作电压和最大电流等参数，可以根据具体应用的需求选择适合的型号。
总之，稳压二极管是一类常见的半导体器件，根据其特性和参数的不同，可以在各种电子设备和电路中实现电压稳定、电流控制等功能。
根据应用需求，可以选择合适的型号和规格的稳压二极管。
肖特基二极管、开关二极管、快恢复二极管
肖特基二极管、开关二极管、快恢复二极管是现代电子元件中常见的三种二极管类型。
它们在电子设备中起着不同的作用，本文将分别介绍这三种类型的二极管的特点、应用和工作原理。
一、肖特基二极管1. 特点肖特基二极管，又称作劲步二极管，是一种具有非常快速反应时间和低逆向漏电流的二极管。
它采用了金属-半导体接触来代替传统的P-N 结，因此具有更快的开关速度和更低的开启电压。
2. 应用由于其快速开关特性和低漏电流，肖特基二极管广泛应用于高频开关电源、无线通信设备、医疗设备和汽车电子系统等领域。
3. 工作原理当正向电压施加到肖特基二极管上时，由于金属-半导体接触的特性，电子能够迅速地从金属电极注入到半导体中，使得二极管快速导通；在反向电压下，由于金属-半导体接触的势垒高，几乎没有反向漏电流，因此具有很高的反向击穿电压。
二、开关二极管1. 特点开关二极管是为了快速开关电路而设计的一种二极管，具有较快的反应时间和较低的导通压降。
它专门用于电路的开关控制，能够快速地打开和关闭。
2. 应用开关二极管广泛应用于开关电源、逆变器、直流-直流变换器等高频开关电路中，可以实现高效率和快速响应。
3. 工作原理开关二极管的工作原理和普通二极管相似，但它被优化设计，以实现更快的反应时间和更低的导通压降，从而适合高频开关电路的应用。
三、快恢复二极管1. 特点快恢复二极管是一种具有快速恢复时间和低反向漏电流的二极管。
它采用特殊的工艺和材料设计，在高频开关电路中表现出色良好的性能。
2. 应用快恢复二极管广泛应用于开关电源、逆变器、变频器、汽车电子系统等需要高速开关和快速反应的电路中。
3. 工作原理快恢复二极管的工作原理是通过优化材料和工艺，降低二极管的存储电荷和开关时间，从而实现更快的反应速度和更低的反向漏电流。
以上就是对肖特基二极管、开关二极管、快恢复二极管的介绍，这三种二极管在现代电子设备中扮演着重要的角色，在不同的领域发挥着关键作用。
随着电子技术的不断发展，相信这些二极管类型也会不断得到改进和优化，为电子设备的性能提升和功耗降低做出更大的贡献。
二极管速度排序
二极管速度排序二极管是一种非线性电子元件，广泛应用于电子电路中，具有单向导电性质。
其速度是指二极管在正向偏置和反向偏置情况下的响应速度，即开关速度和恢复速度。
本文将从这两个方面对二极管速度进行排序。
一、开关速度开关速度是指二极管从关断状态到导通状态的时间，也称为转换时间。
不同类型的二极管由于材料和结构的不同，开关速度也有所差异。
1. 高速二极管高速二极管是指开关速度较快的二极管，常用于高频电子电路中。
这类二极管的开关速度通常在纳秒级别，能够满足高频信号的快速开关要求。
例如，PIN二极管和肖特基二极管都属于高速二极管。
2. 中速二极管中速二极管是指开关速度介于高速和低速之间的二极管。
这类二极管的开关速度通常在微秒级别，适用于中频电子电路。
例如，硅二极管就是一种中速二极管。
3. 低速二极管低速二极管是指开关速度较慢的二极管，通常用于低频电子电路中。
这类二极管的开关速度通常在毫秒级别甚至更长，适用于低频信号的开关控制。
例如，整流二极管就是一种低速二极管。
二、恢复速度恢复速度是指二极管从导通状态恢复到关断状态的时间，也称为恢复时间。
不同类型的二极管由于材料和结构的不同，恢复速度也有所差异。
1. 快恢复二极管快恢复二极管是指恢复速度较快的二极管，能够迅速恢复到关断状态。
这类二极管的恢复时间通常在纳秒级别，能够满足高频电子电路的要求。
快恢复二极管常用于高速开关电路和电源变换器中。
2. 超快恢复二极管超快恢复二极管是指恢复速度更快的二极管，能够更快地恢复到关断状态。
这类二极管的恢复时间通常在纳秒级别以下，适用于超高频电子电路和高速开关电路。
超快恢复二极管具有低反向恢复电荷和低反向恢复时间的特点。
3. 慢恢复二极管慢恢复二极管是指恢复速度较慢的二极管，恢复时间较长。
这类二极管的恢复时间通常在微秒级别以上，适用于低频电子电路。
慢恢复二极管常用于整流电路和功率控制电路。
二极管的速度可以根据开关速度和恢复速度进行排序，其中开关速度按照高速、中速和低速进行划分，恢复速度按照快恢复、超快恢复和慢恢复进行划分。
电路板上的二极管型号
电路板上的二极管型号二极管型号介绍：1N4148一、引言在电子设备中，二极管是一种重要的元件，常用于整流、开关和保护电路。
本文将介绍一种常见的二极管型号——1N4148。
二、1N4148的基本参数1N4148是一种高速开关二极管，具有以下基本参数：1. 最大反向电压：100V2. 最大连续电流：200mA3. 正向电压降：0.6V4. 反向恢复时间：4ns5. 封装：DO-35三、1N4148的特点与应用1. 高速开关特性：1N4148具有快速的开关特性，适用于需要频繁开关的电路，如计时器和开关电源。
2. 小尺寸：由于1N4148采用了小型封装，可以节省电路板空间，适用于需要紧凑布局的电子设备。
3. 高温工作能力：1N4148可以在较高温度下正常工作，适用于高温环境下的电子设备。
4. 低反向电流：1N4148的反向电流很小，可以保证电路的稳定性。
5. 可靠性高：1N4148采用先进的制造工艺，具有良好的可靠性和长寿命。
在实际应用中，1N4148具有广泛的用途：1. 整流器：1N4148可以作为整流器，将交流电转换为直流电，常用于电源电路中。
2. 保护电路：1N4148的低反向电流和高温工作能力使其成为保护电路中的理想选择，可以防止电压过高对其他元件的损坏。
3. 开关电路：由于1N4148的高速开关特性，可以用于开关电路，实现电路的快速开关和控制。
4. 级联放大器：1N4148可以作为级联放大器中的二极管，用于信号放大和调节。
四、1N4148的使用注意事项1. 正确极性：在使用1N4148时，应注意正负极性，确保正极连接到正电源。
2. 最大电流和电压：应根据1N4148的最大电流和电压参数，合理选择电路设计。
3. 温度控制：应注意控制1N4148的工作温度，避免超过其额定温度范围。
五、结论1N4148作为一种常见的二极管型号，具有高速开关、小尺寸、高温工作能力、低反向电流和可靠性高等特点。
在电子设备中广泛应用于整流、开关和保护电路中。
肖特基二极管和快速二极管的区别
肖特基二极管和快速二极管是电子领域中常见的两种二极管，它们在电子设备中起着重要的作用。
但是，它们之间有着明显的区别，包括工作原理、特性和应用场景等方面。
在本文中，我将从深度和广度的角度对肖特基二极管和快速二极管进行全面评估，以帮助您更好地理解这两种不同的器件。
1. 肖特基二极管肖特基二极管是一种特殊结构的二极管，其结构中包含着肖特基势垒。
肖特基二极管的主要特点是具有快速的开关速度和低的反向漏电流。
这使得肖特基二极管在高频和低噪声应用中得到了广泛的应用。
肖特基二极管通常由金属与半导体材料构成，其工作原理是利用金属与半导体接触时形成的势垒来实现。
2. 快速二极管快速二极管是一种专门设计用于高频、高速电路中的二极管。
与普通二极管相比，快速二极管具有更快的恢复时间和更小的开关时间。
这使得快速二极管在开关电源、逆变器和放大器等高频应用中表现出色。
快速二极管通常由P型硅和N型硅等材料构成，其工作原理是通过减少扩散电容和恢复时间来实现快速的开关速度。
3. 区别比较- 工作原理：肖特基二极管利用金属与半导体接触时形成的肖特基势垒来实现，而快速二极管则通过减少扩散电容和恢复时间来实现快速的开关速度。
- 特性表现：肖特基二极管具有快速的开关速度和低的反向漏电流，适用于高频和低噪声应用，而快速二极管具有更快的恢复时间和更小的开关时间，在高频电路中表现出色。
- 应用场景：肖特基二极管适用于高频和低噪声电路中，如通信设备、收音机等，而快速二极管适用于开关电源、逆变器和放大器等高频应用中。
总结回顾通过对肖特基二极管和快速二极管的深度评估，我们可以看到它们在工作原理、特性表现和应用场景等方面有着明显的区别。
肖特基二极管适用于高频和低噪声电路，快速二极管则适用于高频电路中，具有更快的恢复时间和更小的开关时间。
在实际应用中，选择合适的二极管对电路性能至关重要，因此需要根据具体的应用需求来选择合适的器件。
个人观点和理解在我看来，肖特基二极管和快速二极管的区别不仅体现在其工作原理和特性表现上，更体现在其适用的应用场景和领域上。
功率肖特基二极管esd
功率肖特基二极管esd
功率肖特基二极管（Power Schottky Diode）是一种特殊的肖特基二极管，用于在高功率和高频率应用中提供低压降和快速开关。
它由功能区域、阳极和阴极三部分组成，阳极作为高功率输入端，阴极为接地端。
功率肖特基二极管具有以下特点：
1. 低压降：由于其肖特基结的特殊构造，功率肖特基二极管具有低正向压降，可以减少能量损耗。
2. 高速开关：功率肖特基二极管具有快速开关特性，能够迅速地切换开关状态，适用于高频率应用。
3. 高温特性：功率肖特基二极管能够在高温环境下正常工作，具有良好的热稳定性。
4. 高电流承载能力：功率肖特基二极管能够承受较高的电流，适用于高功率应用。
5. ESD保护：功率肖特基二极管还具有电静电放电（ESD）保护功能，可以有效地防止和抑制ESD对电路的损害。
功率肖特基二极管常用于电源管理、交流/直流转换器、功率放大器、变换器等高功率和高频率应用中。
它们能够提供高效的能量转换和保护电路免受ESD等干扰。
丝印w1二极管参数
丝印w1二极管参数
丝印W1二极管通常指的是1N4148型号的二极管。
1N4148是一种快速开关二极管，常用于一般目的的快速开关和整流应用。
下面是关于1N4148二极管的一些参数：
1. 最大反向工作电压，1N4148二极管的最大反向工作电压为100V。
这意味着在正向工作时，它可以承受高达100V的反向电压，超过这个电压可能会损坏二极管。
2. 最大连续正向电流，1N4148二极管的最大连续正向电流为300mA。
这意味着在正向工作时，它可以承受高达300mA的电流，超过这个电流可能会损坏二极管。
3. 正向压降，1N4148二极管的正向压降在标准条件下约为
0.7V。
这意味着在正向工作时，它需要至少0.7V的电压才能开始导通。
4. 封装类型，1N4148二极管通常采用小型塑料封装，方便安装和使用。
总的来说，1N4148二极管是一种常用的快速开关二极管，具有较高的反向工作电压和正向电流能力，适用于多种电子电路应用。
希望这些信息能够满足你的需求。
开关二极管的工作原理
开关二极管的工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
Boyi©电子实验室
快速开关二极管的工作原理：以BAV99W为例。
原理分析：
开关二极管的开关作用是利用二极管的单向导电特性来完成的，在给二极管加正向偏压时，处于导通状态，在加反向偏压时处于截止状态，在电路中起到接通电流、关断电流的作用。
即开关作用。
为能使二极管的开关特性更好，可通过制作工艺，使其正向电阻特小，反向电阻特大，以提高其开关速度。
如2CK70型开关二极管的开关时间为3ns。
通过上面的图片我们可以看到BAV99W的反向恢复时间为6ns。
开关二极管有一个很重要的参数反向恢复时间。
它是指开关二极管从导通到截止所需要的时间。
此时间越短越好。
另外，开关二极管从截止到导通所需的时间称为开通时间。
开通时间与反向恢复时间的和称为开关时间，由于反向恢复时间远大于开通时间，所以一般的参数手册中只给出反向恢复时间。
由于开关二极管具有开关速度快、寿命长、无触点、体积小、可靠性高等特点，所以被广泛用于各种自控电路、通信电路、仪器仪表电路、家用电脑电路和电视机、影碟机、录像机等电路中。
开关二极管分为普通开关二极管、高速开关二极管、超高速开关二极管、低功率开关二极管、硅电压开关二极管、高反压开关二极管等多种。
RS2J快速开关整流二极管规格书
RS2A, RS2B, RS2D, RS2G, RS2J, RS2KSurface Mount Fast Switching RectifierFEATURES•Low profile package•Ideal for automated placement •Glass passivated pallet chip junction •Fast switching for high efficiency •High forward surge capability•Meets MSL level 1, per J-STD-020, LF maximum peak of 260 °CTYPICAL APPLICATIONSFor use in fast switching rectification of power supply, inverters, converters, and freewheeling diodes for consumer, automotive, and telecommunication.MECHANICAL DATACase: DO-214AA (SMB)Molding compound meets UL 94 V-0 flammability rating Base P/N-E3 - RoHS-compliant, commercial grade Base P/NHE3 - RoHS-compliant, AEC-Q101 qualifiedBase P/NHE3_X - RoHS-compliant, AEC-Q101 qualified (“_X” denotes revision code e.g. A, B,.....)Terminals: Matte tin plated leads, solderable per J-STD-002 and JESD 22-B102E3 suffix meets JESD 201 class 2 whisker test, HE3 suffix meets JESD 201 class 2 whisker test Polarity: Color band denotes cathode endPRIMARY CHARACTERISTICSIF(AV) 1.5 AV RRM 50 V, 100 V, 200 V, 400 V, 600 V, 800 VI FSM 50 At rr 150 ns, 250 ns, 500 nsV F 1.3 V T J max.150 °C Package DO-214AA (SMB)Diode variationSingle dieDO-214AA (S MB)MAXIMUM RATINGS (TA = 25 °C unless otherwise noted)PARAMETERSYMBOL RS2A RS2B RS2D RS2G RS2J RS2K UNIT Maximum repetitive peak reverse voltage V RRM 50100200400600800V Maximum RMS voltage V RMS 3570140280420500V Maximum DC blocking voltageV DC 50100200400600800V Maximum average forward rectified current at T L = 100 °C I F(AV) 1.5A Peak forward surge current 8.3 ms single half sine-wave superimposed on rated loadI FSM 50A Operating junction and storage temperature rangeT J , T STG-55 to +150°CNote(1)Thermal resistance from junction to ambient and from junction to lead mounted on PCB with 0.27" x 0.27" (7.0 mm x 7.0 mm) copper padNote(1) AEC-Q101 qualifiedRATINGS AND CHARACTERISTICS CURVES (T A = 25 °C unless otherwise noted)Fig. 1 - Forward Current Derating Curve Fig. 2 - Maximum Non-Repetitive Peak Forward Surge CurrentELECTRICAL CHARACTERISTICS (T A = 25 °C unless otherwise noted)PARAMETERTEST CONDITIONS SYMBOLRS2ARS2BRS2DRS2GRS2JRS2KUNIT Maximum instantaneous forward voltage1.5 AV F 1.3V Maximum DC reverse current at rated DC blocking voltage T A = 25 °C I R 5.0μA T A = 125 °C200Maximum reverse recovery time I F = 0.5 A, I R = 1.0 A, I rr = 0.25 A t rr 150250500ns Typical junction capacitance4.0 V, 1 MHzC J2017pFTHERMAL CHARACTERISTICS (T A = 25 °C unless otherwise noted)PARAMETERSYMBOL RS2ARS2BRS2DRS2GRS2JRS2KUNIT Typical thermal resistanceR θJA (1)55°C/WR θJL (1)18ORDERING INFORMATION (Example)PREFERRED P/N UNIT WEIGHT (g)PREFERRED PACKAGE CODEBASE QUANTITYDELIVERY MODERS2J-E3/52T 0.09652T 7507" diameter plastic tape and reel RS2J-E3/5BT 0.0965BT 320013" diameter plastic tape and reel RS2JHE3/52T (1)0.09652T 7507" diameter plastic tape and reel RS2JHE3/5BT (1)0.0965BT 320013" diameter plastic tape and reelRS2JHE3_A/H (1)0.096H 7507" diameter plastic tape and reel RS2JHE3_A/I (1)0.096I320013" diameter plastic tape and reelFig. 3 - Typical Instantaneous Forward Characteristics Fig. 4 - Typical Reverse CharacteristicsFig. 5 - Typical Junction CapacitancePACKAGE OUTLINE DIMENSIONS in inches (millimeters)。
电路板上的二极管型号
电路板上的二极管型号二极管型号：1N4148一、引言电子产品中常常使用到二极管，它是一种半导体器件，用于控制电流的流向。
其中一种常见的二极管型号是1N4148。
它是一款快速开关二极管，具有高反向电压和低正向电压的特点。
本文将介绍1N4148二极管的特性、应用领域以及相关注意事项。
二、1N4148二极管特性1N4148二极管具有以下特性：1. 高反向电压：1N4148的最高反向电压为100伏特，能够承受较高的反向电压而不损坏。
2. 低正向电压：1N4148的正向电压一般为0.7伏特，这意味着只有在正向电压大于0.7伏特时，电流才能够通过二极管。
3. 快速开关速度：1N4148的开关速度非常快，能够迅速响应输入信号的变化。
4. 小尺寸：1N4148二极管体积小，适合在电路板上布局紧凑的场合使用。
三、1N4148应用领域1N4148二极管由于其特性的优势，在众多应用领域中得到广泛应用，其中包括但不限于以下几个方面：1. 信号整形：由于1N4148具有快速开关速度和低正向电压的特点，常常用于信号整形电路中，将输入信号变得更加规范和稳定。
2. 模拟电路：1N4148二极管可以作为模拟电路中的小信号二极管使用，用于放大和调节电流信号。
3. 逻辑门电路：1N4148二极管可以用于构建逻辑门电路，实现逻辑运算和控制。
4. 开关电路：由于1N4148具有快速开关速度和高反向电压的特点，常常用于开关电路中，实现电流的开关控制。
5. 继电器保护：在继电器电路中，1N4148二极管可以用作保护二极管，防止电压峰值对继电器产生损害。
四、1N4148注意事项在使用1N4148二极管时，需要注意以下几点：1. 极性：1N4148二极管具有正负极性，正确连接是确保正常工作的前提。
通常，带有箭头的一端表示正极，应连接到电路的正极。
2. 最大额定电流：1N4148二极管的最大额定电流为300毫安，超过该电流可能会导致二极管损坏。
3. 温度：1N4148二极管工作温度范围一般为-65℃至+175℃，超出该范围可能会影响二极管的性能。
常用的肖特基二极管型号及参数
常用的肖特基二极管型号及参数肖特基二极管是一种具有特殊结构的二极管，具有快速开关速度、低反向电流和低电压丢失的特点，广泛应用于电源管理、开关电源、高频电路、自增放大器、矩阵存储等领域。
下面是一些常见的肖特基二极管型号及其参数。
1.1N5711：1N5711是一种常用的肖特基二极管型号，其最大正向电流为15mA，最大反向电流为2uA，最大反向电压为70V。
2.BAT54：BAT54是一种超小型、超低电压丢失的肖特基二极管，其最大正向电流为600mA，最大反向电流为5uA，最大反向电压为30V。
该型号适用于电源管理、无线通信、自增放大器等应用领域。
3.BAS70：BAS70是一种超小型、超低电压丢失、低反向电流的肖特基二极管，其最大正向电流为70mA，最大反向电流为50nA，最大反向电压为70V。
该型号适用于电源管理、高频电路、模拟开关等领域。
4.1N5819：1N5819是一种经典的肖特基二极管型号，其最大正向电流为1A，最大反向电流为5uA，最大反向电压为40V。
该型号适用于开关电源、充电器、汽车电路等应用领域。
5.SB520：SB520是一种超速肖特基二极管，其最大正向电流为5A，最大反向电流为5uA，最大反向电压为20V。
该型号适用于变换器、电源管理、DC/DC转换器等高功率应用领域。
6.SR240：SR240是一种高速肖特基二极管，其最大正向电流为2A，最大反向电流为5uA，最大反向电压为40V。
该型号适用于开关电源、电机驱动、变换器等高速开关应用领域。
以上只是常见的一些肖特基二极管型号及其参数，不同型号的肖特基二极管在正向电流、反向电流和反向电压等参数上存在差异。
在实际选择时，需要根据具体应用场景和要求来选择合适的肖特基二极管型号。
开关二极管的工作原理
开关二极管的工作原理一、引言开关二极管是一种常见的电子元件，广泛应用于电路中。
本文将详细介绍开关二极管的工作原理。
二、工作原理开关二极管是一种半导体器件，由P型半导体和N型半导体组成。
它具有两个电极，即阳极（A）和阴极（K）。
当外加电压施加在开关二极管上时，根据施加的电压和电流方向的不同，开关二极管可以处于导通或者截止状态。
1. 导通状态当阳极（A）的电压高于阴极（K）的电压时，开关二极管处于导通状态。
此时，P型半导体的阳极与外加电压的正极相连，N型半导体的阴极与外加电压的负极相连。
在这种情况下，由于P型半导体的空穴和N型半导体的电子互相扩散，形成一个导电通道，电流可以流过开关二极管。
2. 截止状态当阳极（A）的电压低于阴极（K）的电压时，开关二极管处于截止状态。
此时，P型半导体的阳极与外加电压的负极相连，N型半导体的阴极与外加电压的正极相连。
在这种情况下，由于P型半导体的空穴和N型半导体的电子无法互相扩散，导电通道被阻断，电流无法流过开关二极管。
三、特性与应用开关二极管具有以下特性和应用：1. 低电压降：开关二极管的导通时的电压降较低，通常在0.2V以下。
这使得开关二极管在低电压应用中非常实用，例如电子设备中的电源管理电路。
2. 快速开关速度：开关二极管可以在纳秒级别内从截止状态切换到导通状态，具有快速的开关速度。
这使得它在高频电路和通信设备中得到广泛应用。
3. 保护电路：开关二极管可以用作保护电路中的开关元件，用于防止电压过高或者过低对其他电子元件的损坏。
4. 整流器：开关二极管可以用作整流器，将交流电转换为直流电。
它可以将电流限制在一个方向上流动，从而实现电流的整流功能。
5. 逻辑门：开关二极管可以用于构建逻辑门电路，例如与门、或者门和非门。
通过控制开关二极管的导通和截止状态，可以实现不同的逻辑功能。
四、结论开关二极管是一种重要的电子元件，具有导通和截止两种状态。
通过控制外加电压的大小和方向，可以实现开关二极管的导通和截止状态的切换。
开关电源二极管的原理
开关电源二极管的原理开关电源二极管是开关电源中的重要组成部分，它的主要作用是在电源的开关过程中实现电流的快速开关。
下面从原理、结构和工作方式三个方面进行详细回答。
一、原理：开关电源二极管的原理基于PN结的电导特性。
PN结是由P型半导体和N型半导体的接触面形成，当P型半导体的电势高于N型半导体时，由于P型半导体的载流子浓度较高，会有大量的少数载流子扩散到N型半导体，从而形成电流。
这时PN结处于正向偏置状态，电流可以流经二极管。
当P型半导体的电势低于N型半导体时，P型半导体内的载流子扩散到N型半导体的厚度很小，只有一部分少数载流子扩散到N型半导体，形成少量电流。
这时PN结处于反向偏置状态，电流几乎不会流过二极管。
根据PN结的电导特性，当开关电源需要截止电流时，需要将二极管接在反向偏置的状态下，以阻断电流；当开关电源需要导通电流时，需将二极管接在正向偏置的状态下，以让电流通过。
二、结构：开关电源二极管一般由P型半导体和N型半导体组成。
P型半导体多数载流子为空穴，N型半导体多数载流子为电子。
两者通过一定工艺制备成片，并形成PN结。
常见的二极管有硅二极管和锗二极管，硅二极管广泛应用于开关电源中。
三、工作方式：开关电源二极管的工作方式取决于其正向偏置和反向偏置状态。
1. 正向偏置状态：当二极管处于正向偏置时，P型半导体的P区电位高于N型半导体的N区电位，此时电流可以通过二极管。
在开关电源输入电压为正向偏置时，即电源的正极连接到P区，负极连接到N 区，二极管处于正向偏置状态，可以导通。
电流从P区注入二极管，通过N区形成电流，实现电源的输出。
当开关电源需要导通电流时，可以通过控制电源的输入电压极性，使二极管处于正向偏置状态，使其导通，实现电流流动。
2. 反向偏置状态：当二极管处于反向偏置时，二极管的PN结处于截止状态，电流几乎不会流过二极管。
在开关电源输入电压为反向偏置时，即电源的正极连接到N区，负极连接到P 区，二极管处于反向偏置状态，会阻断电流的通过。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不重复峰值反向电压 Non-repetitive Peak Reverse Voltage
反向峰值电压 peak repetitive Reverse Voltage 最大正向平均电流 Forward Continuous Current 平均整流输出电流 Average Rectified Output Current
正向特性曲线（典型值） TYPICAL FORWARD CHARACTERISTIC 1000
200 100
20 Tj = 25 °C
10
正向电流 IF(A) IF Instantaneous Forward Current (A)
1 0.6 0.8 1
1.2 1.4 1.6
正向电压 VF(V) VF Instantaneous Forward Voltage (V)
符号
Symbols VRM
VRRM
IFM
IO
1SS133 90 80 400 130
单位 Unit
V
V mA
mA
正向（不重复）浪涌电流 Non-Repetitive Peak Forward Surge Current
功率消耗 Power Dissipation
IFSM Pd
0.6
A
300
mW
典型热阻 Type Thermal Resistance
---
2.0
pF
VR = 0.5, f = 1.0MHz
反向恢复时间 Reverse Recovery Time
trr
- 353 -
---
4.0
nS
IF = 10mA — IR = 1.0mA
VR = 6.0V, RL =50Ω
大昌电子 DACHANG ELECTRONICS
SIYU R
特性曲线 Characteristic Curves
1SS133
大昌电子 DACHANG ELECTRONICS
- 354 -
机械数据 Mechanical Data
封装: DO-34 玻璃封装 Case: DO-34 Glass Case
Unit：mm
极性: 色环端为负极 Polarity: Color band denotes cathode end 安装位置: 任意 Mounting Position: Any
极限值和温度特性 TA = 25℃ 除非另有规定。 Maximum Ratings & Thermal Characteristics Ratings at 25℃ ambient temperature unless otherwise specified.
SIYU R
1SS133
DO-34 Glass
0.4±0.1
快速开关二极管 Fast Switching Diodes
特征 Features
1.8±0.2
CATHODE MARK
29.0±1.0 2.7±0.3 29.0±1.0
·反向漏电流小。Low reverse leakage ·开关速度快。Fast switching speed ·最大功率耗散300mW。Maximum power dissipation 300mW ·高稳定性和可靠性。High stability and high reliability
符号
最小值 最大值
单位
Symbols
MIN.
MAX.
Unit
测பைடு நூலகம்条件 Test Condition
正向电压
Forward voltage
VFM
---
1.2
V
IF =100mA
反向电流
Reverse current
IRM
---
5.0
µA
VR = 80V
结电容 Junction capacitance
Cj
RθJA
300
K/W
工作结温和存储温度
Operating junction and storage temperature range
Tj, TSTG
-55 --- +150
℃
电特性 TA = 25℃ 除非另有规定。
Electrical Characteristics Ratings at 25℃ ambient temperature unless otherwise specified.
