维修电工(高级)

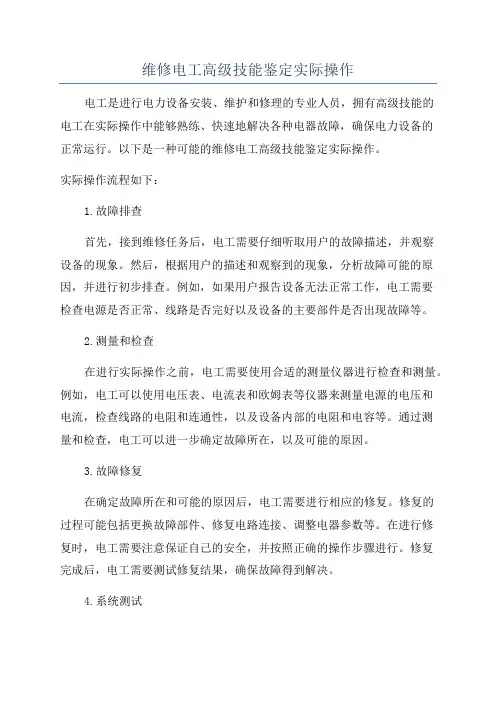

维修电工高级技能鉴定实际操作
维修电工高级技能鉴定实际操作电工是进行电力设备安装、维护和修理的专业人员，拥有高级技能的电工在实际操作中能够熟练、快速地解决各种电器故障，确保电力设备的正常运行。
以下是一种可能的维修电工高级技能鉴定实际操作。
实际操作流程如下：1.故障排查首先，接到维修任务后，电工需要仔细听取用户的故障描述，并观察设备的现象。
然后，根据用户的描述和观察到的现象，分析故障可能的原因，并进行初步排查。
例如，如果用户报告设备无法正常工作，电工需要检查电源是否正常、线路是否完好以及设备的主要部件是否出现故障等。
2.测量和检查在进行实际操作之前，电工需要使用合适的测量仪器进行检查和测量。
例如，电工可以使用电压表、电流表和欧姆表等仪器来测量电源的电压和电流，检查线路的电阻和连通性，以及设备内部的电阻和电容等。
通过测量和检查，电工可以进一步确定故障所在，以及可能的原因。
3.故障修复在确定故障所在和可能的原因后，电工需要进行相应的修复。
修复的过程可能包括更换故障部件、修复电路连接、调整电器参数等。
在进行修复时，电工需要注意保证自己的安全，并按照正确的操作步骤进行。
修复完成后，电工需要测试修复结果，确保故障得到解决。
4.系统测试完成故障修复后，电工需要进行系统测试，确保设备的正常运行。
系统测试可能包括设备的各项功能测试、负载测试、温度测试等。
通过系统测试，电工可以确定设备是否完全修复，并作出进一步的调整和操作。
5.故障记录和报告最后，电工需要记录故障的详细信息，包括故障描述、排查过程、修复过程和测试结果等。
故障记录可以供以后的维修参考，并帮助电工总结经验和教训。
电工还需要向用户提交一份故障报告，说明故障的原因和修复结果，以及对设备的进一步建议和维护措施等。
以上是一种可能的维修电工高级技能鉴定实际操作，通过这样的实际操作，可以评估电工的维修能力和技术水平。
高级技能的电工在实际操作中能够熟练、快速地解决各种电器故障，确保电力设备的正常运行。
高级维修电工
3、一台使用多年的250kW电动机拖动鼓风机，经变频改造运行二个月后常出现过流跳闸。
故障的原因可能是( C )。
A、变频器选配不当B、变频器参数设置不当C、变频供电的高频谐波使电机绝缘加速老化D、负载有时过重154、电网电压正常，电动机减速时变频器过电压报警。
此故障原因与( C )无关。
A、减速时间太短B、制动电阻过大C、输出滤波电抗器问题D、外电路中有补偿电容投入155、变频器启停方式有：面板控制、外部端子控制、通信端口控制。
当与PLC配合组成远程网络时，主要采用( C )方式。
A、面板控制B、外部端子控制C、通信端口控制D、脉冲控制156、西门子MM420变频器快速调试〔P0010=1〕时，主要进展( B )修改。
A、显示参数B、电机参数C、频率参数D、全部参数157、电动机拖动大惯性负载，在减速或停车时发生过电压报警。
此故障可能的原因是( C )。
A、U/f比设置有问题B、减速时间过长C、减速时间过短D、电动机参数设置错误158、通过RS585等接口可将变频器作为从站连接到网络系统中，成为现场总线控制系统的设备。
网络主站一般由( A )等承担。
A、CNC或PLCB、变频器或PLCC、PLC或变频器D、外部计算机或变频器159、软启动器进展启动操作后，电动机运转，但长时间达不到额定值。
此故障原因不可能是( B )。
A、启动参数不适宜B、启动线路接线错误C、启动控制方式不当D、晶闸管模块故障160、软启动器启动完成后，旁路接触器刚动作就跳闸。
故障原因可能是( B )。
A、启动电流过大B、旁路接触器接线相序不对C、启动转矩过大D、电动机过载1直流凋速系统装置可运用于不同的环境中，并且使用的电气元件在抗干扰性能与干扰辐射强度存征较大差异，所以安装应以实际情况为根底，遵守( )规那么。
A、3c认证b、平安c/EMC D、企业规2两门子6RA70全数字直流调速器使用时，假设要恢复工厂设置参数，以下设置( )可实现该功能。
维修电工高级技师习题及答案
维修电工高级技师习题及答案单项选择题1.职业道德是指从事一定职业劳动的人们，在长期的职业活动中形成的（ A ）。
A、行为规范B、操作程序C、劳动技能D、思维习惯2.严格执行安全操作规程的目的是( C )。
A、限制工人的人身自由B、防止发生触电事故C、保证人身和设备的安全以及企业的正常生产D、增强领导的权威性3.使用电解电容时( B )。
A、负极接高电位，正极接低电位B、正极接高电位，负极接低电位C、负极接高电位，负极也可以接低电位D、不分正负极4．下列需要每半年做一次耐压试验的用具为( D )。
A、绝缘棒B、绝缘夹钳C、绝缘罩D、绝缘手套4.根据实物测绘电气控制电路图前要准备好绘图工具和纸张，首先绘制出各部分的草图，将几部分合并、整理、核实和（D ）后，就得到了完整的线路图。
A、CAD 制图B、存档C、描图D、标准化5.市场经济条件下，职业道德最终将对企业起到（ B ）的作用。
A、决策科学化B、提高竞争力C、决定经济效益D、决定前途与命运6.作为一名工作认真负责的员工，应该是( B )。
A、领导说什么就做什么B、工作不分大小，都要认真去做C、面上的工作要做仔细一些，看不到的工作可以快一些D、领导亲自安排的工作认真做，其他工作可以马虎一点7.企业员工违反职业纪律，企业（ D ）。
A、不能做罚款处罚B、因员工受劳动合同保护，不能给予处分C、警告往往效果不大D、视情节轻重，做出恰当处分8.有关文明生产的说法， ( A )是不正确的。
A、为了及时下班，可以直接拉断电源总开关B、下班前搞好工作现场的环境卫生C、工具使用后应按规定放置到工具箱中D、电工一般不允许冒险带电作业9.在正弦交流电路中，电路的功率因数取决于( B )。
A、电路外加电压的大小B、电路各元件参数及电源频率C、电路流过电流的大小D、电路的连接形式10.盗窃电能的，由电力管理部门责令停止违法行为，追缴电费并处应交电费( C )以下的罚款。
A、一倍B、十倍C、五倍D、三倍11.绘制电气控制电路图时，强电和弱电可以分开画，( B )可以分开画，主电路和控制电路可以分开画。
高级维修电工
一、选择题1. TTL与非门的门槛电压在理论上等于 ;A0.3V B0.5V C0.7V D1.4V2. 同步示波器采用触发扫描时,要求触发扫描电压的工作周期被测脉冲所需要观测的部位一个周期、脉宽、前沿等;A远大于 B略大于或等于 C小于 D远小于3. 微机没有的特点;A可以代替人的脑力劳动 B价格便宜C可靠性高 D高速度的运算4. 电梯轿厢额定载重量为800kg,一般情况下轿厢可乘人应为满载;A10 B5 C8 D155. 无静差调速系统,比例调节器的输出电压与 ;A输入电压成正比 B输入电压成反比C输入电压平方成正比 D输入电压平方成反比6. 在大容量三相逆变器中,开关元件一般不采用 ;A晶闸管 B绝缘栅双极晶体管C可关断晶闸管 D电力晶体管7. 工时定额通常包括作业时间、布置工作地时间、与生活需要的时间、以及加工准备和结束时间等; A辅助 B休息C停工损失 D非生产性工作时所消耗8. 三相交流换向器电动机的缺点之一是工作电压不能太高,一般额定电压 ;A小于250V B大于250V C小于500V D大于500V9. 在三相半控桥式整流电路中,要求共阴极组晶闸管的触发脉冲之间相位差为 ;A60° B120° C150° D180°10. 绝缘栅双极晶体管具有的优点;A晶闸管 B单结晶体管C电力场效应管 D电力晶体管和电力场效应管11. 将二进制数00111011转换为十六进制数是 ;A2AH B3AH C2BH D3BH12. CNC数控机床中的可编程控制器得到控制指令后,可以去控制机床 ;A工作台的进给 B刀具的进俭给C主轴变速与工作台进给 D刀具库换刀,油泵升起13. 电压型逆变器是用 ;A电容器来缓冲有功能量的 B电容器来缓冲无功能量的C电感器来缓冲有功能量的 D电感器来缓冲无功能量的14. 在下列办法中,不能改变交流异步电动机转速的是 ;A改变定子绕组的磁极对数 B改变供电电网的电压C改变供电电网的频率 D改变电动机的转差率15. 在蜗杆传动中,蜗杆的横向截面的模数和蜗轮的模数应相等;A纵向截面 B横向截面 C端面 D法向截面16. 微机调节机械运动位置属于微机应用中的 ;A数值计算 B工业控制 C事务处理 DCAD17. 在或非门RS触发器中,当R=S=1时,触发器状态 ;A置1 B置0 C不变 D不定18. 感应同步器在安装时,必须保持两尺平行,两平面间的间隙约为 mm;A1 B0.75 C0.5 D0.2519. 定位销的正确应用是 ;A定位销可同时用于传动横向力和扭矩 B定位销使用的数目不得少于二个C定位销使用的数目可以少于二个 D定位销是用来起过载保护作用的20. 发电机虽有可以自励的优点,但它的外特性差;A并励 B串励 C它励 D积复励21. PLC交流双速载货电梯,轿厢门关闭后,门扇之间间隙不得大于 mm; A10 B15 C6 D822. 下列属于轮廓控制型数控机床是 ;A数控车床 B数控钻床 C加工中心 D数控镗床23. 示波器中的示波管采用的屏蔽罩一般用制成;A铜 B铁 C塑料 D坡莫合金24. 绕线式异步电动机修理装配后,必须对电刷 ;A更换 B研磨 C调试 D热处理25. PLC可编程序控制器,依据负载情况不同,输出接口有类型种;A3 B1 C2 D426. 电压负反馈自动调速系统,当负载增加时,则电动机转速下降,从而引起电枢回路 ;A端电压增加 B端电压不变 C电流增加 D电流减小27. 无换向器电动机基本电路中,当电动机工作在再生制动状态时,逆变电路部分工作在状态;A逆变 B放大 C斩波 D整流28. 单相半桥逆变器电压型的输出电压为 ;A正弦波 B矩形波 C锯齿波 D尖顶波29. VVVF型电梯是采用方法进行调速;A改变极磁对数 B改变转差率C改变电源电压和频率 D改变电源电压30. 在转速负反馈系统中,若要使开环和闭环系统的理想空载转速相同,则闭环时给定电压要比开环时的给定电压相应地提高倍;A2+K B1+K C1/2+K D1/1+K31. 一个完整的计算机系统包括 ;A计算机及其外围设备 B主机、键盘及显示器C软件系统和硬件系统 D模拟电路部分和数字电路部分32. 为了保证PLC交流电梯安全运行, 电器元件必须采用常闭触点,输入到PLC的输入接口; A停止按钮 B厅外呼梯按钮C轿厢指令按钮 D终端限位行程开关33. 用晶体管作为电子器件制作的计算机属于 ;A第一代 B第二代 C第三代 D第四代34. 自控系统开环放大倍数越好;A越大 B越小C在保证系统动态特性前提下越大 D在保证系统动态特性前提下越小35. 磁尺主要参数有动态范围、精度、分辨率,其中动态范围应为 ;A1～40m B1～10m C1～20m D1～50m36. 发电机的基本工作原理是： ;A电磁感应 B电流的磁效应C电流的热效应 D通电导体在磁场中受力37. 自动生产线按自动化程度分大类;A4 B3 C2 D138. 直流电梯系统,电梯轿厢的平层调整确准度应满足 mm;A±15 B±20 C±30 D±25 39. 在标尺光栅移动过程中透射直线式,光电元件接收到的光通量忽强忽弱,于是产生了近似的电流; A方波 B正弦波 C锯齿波 D梯形波 40. 在调速系统中,当电流截止负反馈参与系统调节作用时说明调速系统主电路电流 ; A过大 B过小 C正常 D为零 41. 在梯形图编程中,常开触头与母线连接指令的助记符应为 ; ALDI BLD COR DORI 42. 电力晶体管的开关频率电力场效应管; A稍高于 B低于 C远高于 D等于 43. 在负载增加时,电流正反馈引起的转速补偿其实是转速 ; A上升 B下降 C上升一段然后下降 D下降一段然后上升 44. 带有三相可控硅励磁装置闭环系统和不带减速箱装置的直流电梯系统,其运行速度应为 m/s左右;A2.5 B1 C5 D445. 直流差动放大电路可以 ;A放大共模信号,抑制差模信号 B放大差模信号,抑制共模信号C放大差模信号和共模信号 D抑制差模信号和共模信号46. 要使绝缘栅双极晶体管导通,应 ;A在栅极加正电压 B在集电极加正电压C在栅极加负电压 D在集电极加负电压47. 在工业生产中,若需要低压大电流可控整流装置,常采用可控整流电路;A三相半波 B三相全波C三相桥式 D带平衡电抗器的双反星形48. 电力场效应管MOSFET在使用和存放时,要防止 ;A时间久而失效 B二次击穿 C静电击穿 D饱和49. 晶闸管斩波器是应用于直流电源方面的调压装置,其输出电压 ;A是固定的 B可以上调,也可以下调C只能上调 D只能下调50. 在电力电子装置中,电力晶体管一般工作在状态;A放大 B截止 C饱和 D开关51. 在正弦波振荡器中,反馈电压与原输入电压之间的相位差是 ;A0° B90° C180° D270°52. 国产YS系列荧光数码管的阳极工作电压为 ;A1.5V B3V C6V D20V53. 电感为0.1H的线圈,当其中电流在0.5秒内从10A变化到6A时,线圈上所产生电动势的绝对值为 ;A4V B0.4V C0.8V D8V54. 稳压二极管是利用其伏安特性的特性进行稳压的;A正向起始 B正向导通 C反向 D反向击穿55. 变压器的铁心采用绝缘硅钢片叠压而成,其主要目的是 ;A减小磁阻和杂散损耗 B减小磁阻及铜耗C减小磁阻和电阻 D减小磁阻和铁耗56. 交磁电机扩大机的补偿绕组嵌放在定子铁心的槽中,且与电枢绕组串联,用来补偿直轴电枢反应磁通;A中槽和小 B大槽和中 C大槽和小 D大、中、小57. 电力晶体管是控制型器件;A电流 B电压 C功率 D频率58. SR-8型双踪示波器中的电子开关处在“交替”状态时,适合于显示的信号波形;A两个频率较低 B两个频率较高 C一个频率较低 D一个频率较高59. 关于磁场的基本性质下列说法错误的是 ;A磁场具有能的性质 B磁场具有力的性质C磁场可以相互作用 D磁场也是由分子组成60. JSS-4A型晶体三极管测试仪是测量中小功率晶体三极管在低频状态下的h参数和的常用仪器; A击穿电压 B耗散功率 C饱和电流 D频率特性二、判断题61. 使用示波器时,应将被测信号接入“Y轴输入”端钮;62. 平键选择时主要是根据轴的直径确定其截面尺寸;63. 在一般情况下,SBT-5型同步示波器的“扫描扩展”应置于校正位置;64. 液压泵的吸油高度一般应大于500mm;65. 磁路和电路一样,也有开路状态;66. 电力晶体管在使用时要防止二次击穿;67. JSS-4A型晶体三极管h参数测试仪的电源可输出18伏电压提供给信号源及参数指示器用;68. 双踪示波器就是将两个被测信号用电子开关控制,不断地交替送入普通示波管中进行轮流显示;69. V带轮的计算直径是带轮的外径;70. 机械油是一般机械通用的润滑油,是不加任何添加剂的矿物油;71. 数控机床在进行直线加工时,ΔLi直线斜率不变,而两个速度分量比ΔVYi/ΔVXi不断变化;72. 为简化二进制数才引进十六进制数,其实机器并不能直接识别十六进制数;73. 青铜主要做轴瓦,也可做轴衬;74. PLC可编程序控制器输入部分是收集被控制设备的信息或操作指令;75. 按机床数控运动轨迹划分,加工中心属于轮廓控制型数控机床;76. 永磁式测速发电机的定子用永久磁铁制成,一般为隐极式;77. 提高职工素质是缩短基本时间,提高劳动生产率的重要保证;78. 锥齿轮的尺寸计算是以大端齿形参数为基准;79. 直流伺服电动机有他励式和永磁式两种,其转速由信号电压控制;80. 电压型逆变器适宜于不经常起动、制动和反转的拖动装置中;一、选择题1. D2. B3. A4. C5. A6. B7. B8. C9. B 10. D11. D 12. D 13. B 14. B 15. C16. B 17. D 18. D 19. B 20. A21. D 22. C 23. D 24. B 25. A26. C 27. D 28. B 29. C 30. B31. C 32. D 33. B 34. C 35. C36. A 37. C 38. A 39. B 40. A41. B 42. B 43. A 44. A 45. B46. A 47. D 48. C 49. D 50. D51. A 52. D 53. C 54. D 55. D56. C 57. A 58. B 59. D 60. C二、判断题61. × 62. √ 63. √ 64. √ 65. ×66. √ 67. √ 68. √ 69. × 70. √71. × 72. √ 73. √ 74. √ 75. √76. × 77. √ 78. √ 79. √ 80. √一、判断题正确的请在括号内打“√”,错误的打“×”,每题0.5分,共40题,20分1、暂态稳定是指电力系统受到较小的扰动比如负荷突然增加时,能自动地恢复到原来运行状态的能力;2、电力系统振荡时任何一点电流和电压的相位角都随着功角的变化而变化；而短路时,系统各点的电流和电压之间的相角是基本不变的;3、故障点零序综合阻抗小于正序综合阻抗负序综合阻抗等于正序综合阻抗时,单相接地电流大于三相短路电流;4、发生各种不同类型的短路时,正序电压愈靠近故障点数值越小,负序和零序电压愈靠近故障点数值越大;5、在带电的电压互感器二次回路上工作,应采取下列安全措施：①严格防止电压互感器二次侧短路或接地;工作时应使用绝缘工具,戴手套,必要时停用有关保护装置;②二次侧接临时负载,必须装有专用的刀开关和熔断器;6、在一次设备运行而停用部分保护进行工作时,应拆除不经连接片的跳、合闸线及与运行设备有关的联线;7、在对220kv某线路保护进行停电检修时,进行绝缘测试时,一定要对该线路电流互感器二次绕组中的母差回路同时进行绝缘测试,因为这部分回路,在不停电进行母差保护定检时,无法进行绝缘测试;8、保护装置的二次接线变动或改动时,应严禁寄生回路的存在;没用的接线应拆除;变动直流二次回路后,应进行相应的传动试验,还必须模拟各种故障进行整组试验;9、主保护双重化主要是指两套主保护的交流电流、电压和直流电源彼此独立；有独立的选相功能；有两套独立的保护专复用通道；断路器有两个跳闸线圈,每套保护分别启动一组;10、电流互感器因二次负载大,误差超过10%时,可将两组同级别、同型号、同变比的电流互感器二次串联,以减低电流互感器的负载;11、通常采用施加单项电压来模拟两相短路的方法来整定负序电压继电器的动作电压;如继电器的B、C两端短接后,对A端子加入单相电压为9V,那么负序电压继电器的动作电压整定值为3V;12、距离保护中,故障点过渡电阻的存在有时会使阻抗继电器的测量阻抗增大,因此保护范围会伸长;13、采用复用2兆光纤纵联保护,是因为此类保护不受任何电磁干扰;14、电压互感器二次必须在开关场一点接地,以防止在户外电压回路作业时,由于一次二次绝缘击穿,对人生造成危害;15、电压互感器并列启动回路中,必须串接母联断路器和隔离开关的辅助接点,再启动并列继电器;16、防止保护装置单一元件损坏可能引起的不正确动作;断路器失灵起动母差、断路器失灵启动等重要回路宜采用双开入接口,必要时,还可增加双路重动继电器分别对双开入量进行重动;17、所有涉及直接跳闸的重要回路应采用动作电压在额定直流电源电压的55%～70%范围以内的中间继电器,并要求其动作功率不低于5W;18、微机保护装置的开关电源模件宜在运行7～8年后予以更换;19、母线无母差保护时,应尽量减少无母差保护运行时间,严禁安排母线及相关元件的倒闸操作;20、对于500kV330kV厂站、220kV枢纽厂站断路器分闸时间应分别小于50ms、60ms;21、两个以上中间继电器线圈或回路并联使用时,应先并联,然后经公用连线引出;22、如果微机保护室与通讯机房间,二次回路存在电气联系,就应敷设截面不小于100m2的接地铜排;23、微机光纤纵联保护的远方跳闸,必须经就地判别;24、工频变化量方向纵联保护需要振荡闭锁;25、在实际运行中,直流电源的中断及恢复是一种对微电子设备产生的干扰;26、保护跳闸联接片的开口应装在上方,接到断路器的跳闸线圈回路;27、主变保护动作解除失灵保护电压闭锁,主要解决失灵保护电压闭锁元件对主变中低压侧故障的灵敏度不足问题;28、RCS-900线路保护的起动元件与其它保护功能共用一组A/D采样值29、BP-2B母线保护装置双母线母联电流回路断线后,母线会转入互联状态;母联电流正常后,会自动解除互联状态;30、BP-2B母线保护装置当发现刀闸辅助接点状态与实际不符,在状态确定的情况下自动修正错误的刀闸接点;刀闸辅助接点恢复正确后,装置自动解除刀闸修正;31、保护装置使用的逆变稳压电源是将110V或220V直流输入电压通过电阻压降式稳压电路转变为保护装置内部使用的较低的直流电压;32、直流电压在110V及以上的中间继电器一般采用在其控制的触点上并接电容或反向二极管串电阻的方法来实现消弧回路;33、在进行整组试验时,还应检验断路器跳闸合闸线圈的压降均小于90%才为合格;34、为了保证在电流互感器与断路器之间发生故障时,母差保护跳开本侧断路器后对侧纵联保护能快速动作,应采取的措施是母差保护动作停信或发允许信号;35、在电流断线时应发出断线信号,电流回路断线允许差动保护动作跳闸;36、在保护装置突然加上电源、突然断电、电源电压缓慢上升或下降时,保护装置不应误动作和误发信号;37、对于新投入的;在充电前,必须投入其差动保护;在一次设备运行正常且带负荷前,将其退出运行,进行带负荷检验,此时主变瓦斯保护不得退出运行;38、必须利用钳形电流表检查屏蔽线的接地电流,以确定其是否接地良好;39、220kv及以上的除非电量保护外,应采用双重化保护配置;40、发动机组或断路器失灵保护的判别元件只采用相电流元件即可,且元件的动作和返回时间均不应大于20ms;二、选择题请将正确答案的代号填入括号内,每题0.5分,共40题,20分1、快速切除线路与母线的短路故障,是提高电力系统的;A.暂态稳定B.静态稳定C.动态稳定2、如果线路输入有功与送出无功相等,则下列电流与电压的相位关系是Ａ．电压超前电流135°；Ｂ．电流超前电压45°；Ｃ．电流超前电压135°;3、小电流接地系统中,电压互感器的变比为Ａ．UN//100//100；Ｂ．UN//100//100/；Ｃ．UN//100//100/34、大电流接地系统中,线路上发生正向接地故障时,在保护安装处流过该线路的3I0比母线3U0的相位为Ａ．超前约110°；Ｂ．滞后约70°；Ｃ．滞后约110°5、在大电流接地系统中,当相邻平行线停电检修并在两侧接地时,电网发生接地故障时,运行线路通过的零序电流将会Ａ．增大；Ｂ．减小；Ｃ．不变化6、一组对称相量A、B、C按逆时针方向排列,彼此相差120°则此组相量表示的分量为Ａ．正序；Ｂ．负序；Ｃ．零序7、系统发生两相短路时,短路点距母线的远近与母线上负序电压幅值的关系Ａ．与故障点的位置无关；Ｂ．故障点越远负序电压越高；Ｃ．故障点越近负序电压越高8、继电保护整定所用的仪表级别应为Ａ．0.2；Ｂ．0.5；Ｃ．19、在同一小电流接地系统中,所有出线装设两相不完全星形接线的电流保护,电流互感器均装在同名相上,这样发生不同线路两点接地短路时,切除两条线路的概率是Ａ．1/3；Ｂ．1/2；Ｃ．2/310、负序电流继电器往往用模拟两相短路来整定,若负序电流整定值为1A,则要使继电器动作,加入继电器的电流应为Ａ．3A；Ｂ．A；Ｃ．1/3A11、某站电压互感器的开口三角侧B相极性接反,则正常运行时;如一次运行电压为110kV,开口三角型输出的电压应为Ａ．0V；Ｂ．100V；Ｃ．200V12、站的电流互感器装有小瓷套的一次端子L1应放在的一侧是Ａ．母线侧；Ｂ．线路侧；Ｃ．两侧均可; 13、可以弥补电流互感器10%误差的措施有 A.增大二次电缆截面B.并接备用电流互感器C.改用容量较高的二次绕组D.提高电流互感器变比14、对于双母线接线方式的所,当某一出线发生故障且断路器拒动时,切除电源的保护是A.失灵保护B.母线保护C.对侧线路保护15、220kv及以上系统主保护装置投运率指线路和主要保护装置投运率;它指的是A.纵联；B.差动；C.距离；D.零序；16、大接地电流系统中发生接地故障时,零序电压为零的是;A.故障点B.中性点接地处C.系统电源处17、中性点加装10Ω的电阻元件,在零序等值网络中该阻抗为A.30Ω；B.20Ω；C.10Ω18、一台二次额定电流为5A的电流互感器,其额定容量是30VA,二次负载阻抗要保证准确等级,应不超过A.1.2Ω；B.1.5Ω；C.2.0Ω；19、汽轮发电机失磁后,从系统吸收大量的A.有功功率；B.无功功率；C.有功和无功功率;20、当微机型光纤纵差保护采用专用光纤时,两侧保护装置的通信方式应该是A.主-主B.主-从C.从-从21、继电保护和安全自动装置的直流电源,电压纹波系数应不大于A.1%B.2%C.5%22、当全部继电保护和安全自动装置动作时考虑到电网发展,电压互感器负荷最大时,电压互感器至继电保护和安全自动装置的电缆压降不得超过额定电压的A.2%B.3%C.4%D.5%23、在220kV保护中,保护的出口不宜启动断路器失灵保护的是A.差动B.瓦斯C.220kV零序过流24、RCS-901A装置最多可以保存动作报告次数A.128B.99C.64D.3225、断路器的控制电源最为重要,一旦失去电源,断路器无法操作,因此断路器控制电源消失应发出A.音响信号B.光示牌信号C.音响和光示牌信号26、按机械强度要求,控制电缆或绝缘导线的芯线最小截面为：屏、柜内导线的芯线截面应不小于1.0mm2,弱电控制回路,不应小于0.5mm2,强电控制回路,不应小于A.1.0“单重方式”运行时,若线路上发生永久性两相短路接地故障,保护及重合闸的动作顺序为A.三相跳闸不重合B.选跳故障相,延时重合故障相,后加速跳三相C.三相跳闸,延时重合三相,后加速跳三相D.选跳故障相延时重合故障相,后加速再跳故障相,同时三相不一致保护跳三相30、为保证接地后备最后一段保护可靠有选择地切除故障,220KV线路接地电阻考虑最大按为A.100ΩB.150ΩC.200ΩD.300Ω31、220kV⊿Ｚ,其中⊿Ｚ为附加阻抗;当两相短路接地时⊿Ｚ＝ A.０； B.x2+x0 C.x 2 D. 35、某单回线路的实测正序阻抗为Z1,零序阻抗Z0,在不考虑零序互感的情况下接地距离保护的零序电流补偿系数为 A. B. C. D. 36、断路器失灵保护是一种 A.主保护B.近后备保护C.远后备保护D.辅助保护37、所谓母线充电保护是指A.母线故障的后备保护B.利用母联断路器给另一母线充电时的保护C.利用母线上任一断路器给母线充电时的保护38、电力系统振荡时,接地故障点的零序电流将随振荡角的变化而变化;当电流最小时,两侧电势角差δ摆升到A.180°B.90°C.0°39、保护用电缆与电力电缆可以 A.同层敷设 B.分层敷设 C.交叉敷设40、一般保护用的电缆屏蔽层必须在 A.两端接地 B.单端接地 C.不接地接地2007年辽宁省调系统继电保护技术竞赛试题答案一、判断题正确的请在括号内打“√”,错误的打“×”,每题0.5分,共40题,20分1×11√21√31× 2√12×22√32×3√13×23√32√4√14×24×34√5√15×25√35√6√16√26√36√7√17√27√37√8√18×28×38√9√19√29×39√10√20√30√40×二、选择题请将正确答案的代号填入括号内,每题0.5分,共40题,20分1A 11 C 21B 31C 2A 12A 22B 32B 3C 13ACD 23B 32C4A 14AC 24A 34D 5A 15AB 25C 35D 6B 16B 26B 36B7C 17A 27ABC 37B 8B 18A 28B 38A 9A 19B 29A 39B10B 20A 30A 40A开关电源试题开关整流器的基本原理选择题二、选择题1、在开关电源中控制电路的发展将主要集中到以下几个方面其中错误的是 D ;A高频化 B 智能化 C 小型化 D 多功能化2、在开关电源中驱动电路一般都具有 B 作用;A 隔离散B 放大C 延时D 转换3、在开关电源中光耦既有隔离作用,也有 B 功能;A 放大B 抗干扰C 延时D 转换4、既适应于单相电源也适应于三相输入电源的是 A ;A 有源校正B 无源校正C 不确定5、功率因数校正目的工作原理有三种,下列说法中错误的是 D ;A 单相有源校正B 三相有源校正C 无源校正D 单相无源校正6、通信用 A 实际是连接市电电网与通信设备之间的电源转换设备;A 开关电源B 电池C 直流配电屏D 交流市电7、EMI即指 B ,主要是检查被测设备运行时产生的EMI信号电平;A 电磁兼容B 电磁干扰C 电磁脉冲D 电磁噪声8、浪涌保护主要指 A 就是在极短的时间内释放掉设备电路上因感应雷击而产生的大量脉冲能量到安全地线上,从而保护整个设备;A 防雷保护B 接地保护C 短路保护D 限流保护14、功率密度就是功率 B ,比值越大说明单位体积的功率越大;A 数量比B 体积比C 密度比D 性能比15、开关电源模块的寿命是由模块内部工作 C 所决定,其高低主要是由模块的效率高低所决定;A 效率B 电压C 温升D 性能16、全桥式功率变换电路主要应用于 A 变换电路中;A 大功率B 小功率C 中小型功率D 超大功率17、单端反激变换电路一般用在 A 输出的场合;A 小功率B 大功率C 超大功率D 中小型功率19、一套开关电源系统至少需要 A 个开关电源模块并联工作,大的系统甚至多达数十个电源模块并联工作;A 2个B 3个C 4个D 5个20、开关电源系统中并联工作的电源模块能够共同平均分担 A 电流,作用是使系统中的每个模块有效地输出功率,使系统中各模块处于最佳工作状态;A 负载B 模块C 电池D 交流电流开关整流器的基本原理答案二、选择题1、D2、B3、B4、A5、D6、A7、B8、A9、A 10、A 11、B 12、A 13、A 14、B 15、C 16、A17、A 18、D 19、A 20、A。

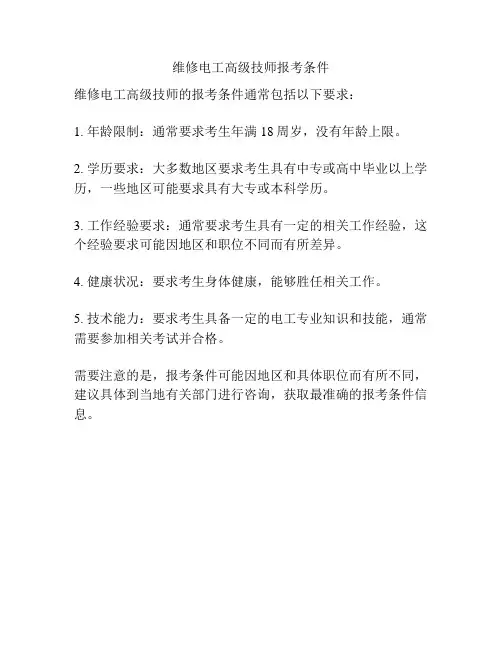

维修电工高级技师报考条件
维修电工高级技师报考条件
维修电工高级技师的报考条件通常包括以下要求：
1. 年龄限制：通常要求考生年满18周岁，没有年龄上限。
2. 学历要求：大多数地区要求考生具有中专或高中毕业以上学历，一些地区可能要求具有大专或本科学历。
3. 工作经验要求：通常要求考生具有一定的相关工作经验，这个经验要求可能因地区和职位不同而有所差异。
4. 健康状况：要求考生身体健康，能够胜任相关工作。
5. 技术能力：要求考生具备一定的电工专业知识和技能，通常需要参加相关考试并合格。
需要注意的是，报考条件可能因地区和具体职位而有所不同，建议具体到当地有关部门进行咨询，获取最准确的报考条件信息。
国家职业技能鉴定《高级维修电工》试题库完整
维修电工（高级）职业鉴定国家题库一、选择题：1. 在多级放大电路的级间耦合中，低频电压放大电路主要采用（A）耦合方式。
A、阻容B、直接C、变压器D、电感2.共发射极偏置电路中，在直流通路中计算静态工作点的方法称为（C）A、图解分析法B、图形分析法C、近似估算法D、正交分析法3.磁极周围存在着一种特殊物质，这种物质具有力和能的特性，该物质叫（b ）。
A、磁性B、磁场C、磁力D、磁体4.关于磁场的基本性质下列说法错误的是（D ）。
A、磁场具有能的性质B、磁场具有力的性质C、磁场可以相互作用D、磁场也是由分子组成5.关于相对磁导率下面说确的是（B）。
A、有单位B、无单位C、单位是亨/米D、单位是特6.以下列材料分别组成相同规格的四个磁路，磁阻最大的材料是（C）。
A、铁B、镍C、黄铜D、钴7.在一个磁导率不变的磁路中，当磁通势为5安·匝时，磁通为1WB；当磁通势为10安·匝时，磁通为（C）Wb 。
A、2.5B、10C、2D、58.在铁磁物质组成的磁路中，磁阻非线性的原因是（A ）是非线性的。
A、磁导率B、磁通C、电流D、磁场强度9.线圈中的感应电动势大小与线圈中（C ）。
A、磁通的大小成正比B、磁通的大小成反比C、磁通的变化率成正比D、磁通的变化率成反比10.根据电磁感应定律e＝－N（⊿Φ/⊿t）求出的感应电动势，是在⊿t这段时间的（A ）。
A、平均值B、瞬时值C、有效值D、最大值11.空心线圈的自感系数与（C）有关。
A、通过线圈电流的方向B、周围的环境温度C、线圈的结构D、通过线圈电流的时间长短12.与自感系数无关的是线圈的（D）A、几何形状B、匝数C、磁介质D、电阻13.自感电动势的大小正比于本线圈中电流的（D ）。
A、大小B、变化量C、方向D、变化率14.线圈自感电动势的大小与（D）无关。
A、线圈中电流的变化率B、线圈的匝数C、线圈周围的介质D、线圈中的电阻15.互感电动势的大小正比于（D）。
完整版)维修电工培训大纲(高级)
完整版)维修电工培训大纲(高级)高级维修电工培训大纲一、培训目标总体目标：通过培训，使得学员能够掌握维修电工高级工所必需的理论知识和操作技能。
学员将熟悉主要电气设备的结构和工作原理，掌握电气控制线路的工作原理、安装调试、检测维护等理论知识和操作技能，从而可以在电子、电工等行业从事供电管理、电气安装、维护、控制等工作。
通过培训，学员将达到以下要求：1.掌握电路和磁路的基本知识，了解磁场的基本性质、电磁感应的概念、晶体管的特性以及示波器的应用。
2.掌握电子电路的知识，了解放大电路的基础和应用、晶闸管的性质和应用、二极管、MOSFET、GTR、IGBT等半导体器件的性能特点。
同时具备焊接简单元器件的操作能力。
3.掌握电机及拖动基础知识，了解变压器和交流电机的机构，掌握电机的调试方法，掌握电机的换向原理及电机故障分析处理方法。
同时具备安装调试电机控制电路的实践操作能力。
4.掌握自动控制知识，了解可编程控制器的基本原理，可编程控制器在工业电气设备控制系统中的应用。
二、教学内容教学项目教学内容1.元件的识别与检测，布局设计。
2.电路工作原理的分析与器件安装。
3.布线与工艺调整。
4.功能调试。
电子装配1.元器件的识别与检测。
2.电路原理分析。
3.元器件的合理布局与安装。
4.焊接练。
5.电路安装与焊接。
6.电路调试。
PLC1.可编程控制器基本构成和工作原理研究。
2.基本指令PLC研究，典型实例练。
3.用PLC改造三相异步电机启动控制电路。
4.系统安装和调试。
三、教学计划安排一）理论培训。
共28课时。
1.电力拖动：元件的识别、检测、布局设计；电路工作原理分析。
共8课时。
2.电子装配：元件的识别、检测、布局设计；电路工作原理分析。
共8课时。
3.PLC：可编程控制器基本构成和工作原理研究，基本指令研究，典型实例练。
共12课时。
二）实际操作。
共84课时。
1.电拖实训。
共24课时。
1）元器件布局，共8课时。
2）布线与工艺调整，共8课时。
维修电工技师高级技师职业评定标准【最新版】
维修电工技师高级技师职业评定标准1.职业概况1.1 职业名称维修电工1.2职业定义从事设备电气部分维护和修理的人员1.3 职业等级本职业共设五个等级，分为:初级(国家职业资格五级)、中级(国家职业资格四级)、高级(国家职业资格三级)、技师(国家职业资格二级)、高级技师(国家职业资格一级)。
1.4 职业环境大部分在常温、正常大气条件下室内作业;少数设备需在设备安装地进行维护修理时，受安装地环境所限，也可在室外、低温、高温、潮湿、噪声、有毒、有害、粉尘、高空或水下作业。
1.5 职业能力特征具有一定的学习、表达和计算能力;具有一定的空间感、形体知觉及较敏锐的色觉;手指、手臂灵活，动作协调。
1.6 基本文化程度高中、技校。
1.7 培训要求1.7.1 培训期限全日制职业学校教育，根据培养目标和教学计划确定。
晋级培训期限:初级不少于500标准学时;中级不少于400标准学时;高级不少于300标准学时;技师不少于300标准学时;高级技师不少于200标准学时;1.7.2 培训教师培训初、中、高级机修钳工的教师应具有本职业技师以上职业资格证书或本专业中级以上专业职务任职资格;培训技师的教师应具有本职业高级技师职业资格证书或本专业高级专业技术职务任职资格;培训高级技师的教师应具有本职业高级技师职业资格证书2年以上或本专业高级专业技术职务任职资格。
1.7.3 培训场地设备满足教学需要的标准教室和面积80m2以上，且能安排8个以上工位，有相应的设备及必要的工具、量具，采光、照明、安全等设施符合作业规范的场地。
1.8 鉴定要求1.8.1 适用对象从事或准备从事本职业的人员.1.8.3 申报条件--初级(具备以下条件之一者)(1) 经本职业初级正规培训规定标准学时数，并取得毕(结)业证书。
(2) 在本职业连续见习工作2年以上。
(3) 本职业学徒期满。
--中级(具备以下条件之一者)(1) 取得本职业初级职业资格证书后，连续从事本职业工作3年以上，经本职业中级正规培训达规定标准学时数，并取得毕(结)业证书。
维修电工(高级)理论知识
一、填空题：1、三相负载对称的条件是：各相负载的电压相等,阻抗也相等。
2、三相四线制系统中,中性线的作用是使Y连接的不对称负载上的相电压保持相等。
3、利用晶体管放大电路的直流通路,可计算放大电路的静态工作点及其有关参数。
4、要使导通的晶闸管关断，必须使其阳极电流减小到低于其维持电流。
5、单结晶体管的的三个电极分别是发射极、第一基极、和第二基极。
6、在电子技术中,工作信号若是随时间连续变化的称为模拟信号,若是不连续变化的脉冲信号称为数字信号.7、串励支流电动机的机械特性是软特性,使用时不允许空载运行。
8、直流电动机的调速方法有电枢回路串电阻、改变主磁通和改变电枢电压三种。
9、三相异步电动机的调速方法有改变磁极对数调速、改变转差率调速和变频三种。
10、END是表示程序结束指令。
11、在晶闸管可调控整流电路中,减小控制角角a,可使输出电压平均值增大12、当单结晶体管的发射极电压上升到峰点电压就导通；当发射极电压下降到低于谷点电压时就截止.；13、晶体三极管作为开关应用时,通常都采用共发射极接法。
14、在数字电路中,用来完成先“与”后“非”的复合逻辑门电路叫与非门电路,其逻辑表达式是Y=AB 。
15、并励直流电动机的机械特性是硬特性,运行中切忌断开励磁电流，以免造成飞车事故。
16、直流电动机常用的启动方法有减压启动和电枢回路串电阻启动两种。
17、直流电动机电气制动的方法有能耗制动、反接制动和再生发电制动三种。
18、单绕组双速异步电动机常用的接线方法有低速三角形接线和高速双星形接线两种。
19、他励直流电动机在启动时,必须先给励磁绕组加上额定电压,再给电枢绕组加电压。
20、齿轮传动的基本要求是承载能力强，传动平稳（恒定传动比）。
二、判断题：1、各种物件起重前都应进行试吊.( T )2、禁止在带电的器材上进行电弧焊. ( T )3、铜质触头产生了氧化膜,可用砂纸或纱布轻轻擦去. ( F )4、纯电感在直流电路中相当于短路. ( T )5、在正弦交流电路中,流过电容的电流在相位上超前于电容两端电压相位. ( T )6、在对称三相交流电中,线电流为相电流的1.731倍. ( F )7、在三相四线制供电系统中,三根相线和一根中性线上都必须安装熔断器. ( F )8、测试脉冲信号,示波器是比较理想的仪器. ( T )9、变压器耦合推挽功率放大电路中,输入变压器不仅有级间耦合作用,还有把输入信号变成两个等量的反向信号和极间Z抗匹配的作用. ( T )10、石英晶体震荡器产生的震荡频率稳定性较高. ( T )11、只要阳极电流小于维持电流,晶闸管就关断. ( T )12、单结晶体管内部只有一个PN结,但对外有三个电极. ( T )13、“与”门的逻辑功能可记为:输入全1出1,输入全0出0. ( F )14、“与非”门的逻辑功能可记为:输入全1出0,输入有0出1. ( T )15、直流发电机的电枢绕组中产生的是直流电动势. ( F )16、变极调速只适用于笼型异步电动机. ( T )17、触头发热程度与流过触头的电流有关,与触头的接触电阻无关. ( F )18、要改变他励直流电动机的旋转方向,必须同时改变电动机电枢电压的极性和励磁的极性. ( F )19、直流电动机的弱磁保护采用欠电流继电器. ( T )20、由于普通旋转电机主要用于机电能量转换，故对其主要要求是有较高的力能指标。
维修电工高级工试题
维修电工高级工试题一;填空题：1;提高企业供电的功率因数的方法;一是提高自然功率因数法;二是无功补偿法..2;任何只包含电阻和电源的线性有源二端网络;对外都可以用一个等效电源来代替.. 3;实际电压源为一个理想电压源与内阻相串联而成..4;实际电流源为一个理想电流源与内阻相并联而成..5;在正弦交流电路中;流过纯电感线圈中的电流比它两端的电压在相位上滞后90度.. 6;电感线圈对交流电流的阻碍能力称为感抗;用符号X表示;单位是Ω..L7;在正弦交流电路中;流过纯电容的电流比加在它两端的电压在相位上超前90度..表示;单位是Ω..8;电容器对交流电流的阻碍能力称为容抗;用符号XC9;在RC电路的暂态过程中;不能突变的两个物理量是电量和电压；可以突变的物理量是电流..10;三相四线制系统中;中性线的作用是使Y连接的不对称负载上的相电压保持对称.. 11;涡流具有热效应和去磁作用;在应用中各有利弊..12;交变电流在导体内趋于导体表面流动的现象称为趋肤效应..13;测量误差可以分为系统误差;偶然误差和疏失误差三大类..14;利用晶体管放大电路的直流通路;可计算放大电路的静态工作点及其有关参数.. 15;晶体三极管放大电路的静态工作点若设置过高;会造成信号的饱和失真;若设置过低;则会造成信号的截止失真..16;在多级放大电路中的级间耦合;低频交流电压放大电路主要采用阻容耦合方式；功率放大电路一般采用变压器耦合方式；直流和极低频的放大电路常采用直接耦合方式..17;反馈的类型根据反馈的极性不同;可分为正反馈和负反馈；根据反馈信号的性质不同可分为电压反馈和电流反馈..18;放大电路引入负反馈后;会使电路的放大倍数降低..19;对于功率放大器;不但要求它有较大的电流输出;还要求有较大的电压输出..20;放大电路出现自激振荡的条件有相位平衡和振幅平衡两种条件....21;一个差动放大器质量的好坏;是用共模抑制比KCMRR22;共模抑制比是差动放大电路中差模信号的放大倍数与共模信号的放大倍数之比.. 23;晶闸管又叫可控硅;其管芯是由四层半导体材料组成;具有三个PN结..24;晶闸管可以等效为一个PNP型三极管和一个NPN型三极管的复合电路..25;晶闸管的三个电极分别是阳极A;阴极K和门极G..26;晶闸管导通的条件是在阳极加正向电压的同时;在门极加适当的正向电压..晶闸管一旦导通;门极就失去控制作用..27;要让导通的晶闸管关断;必须使其阳极电流减小到低于维持电流..28;在晶闸管可控整流电路中;减小控制角α;可使输出电压的平均值增大..29;单结晶体管的三个电极分别是发射极E;第一基极B1和第二基极B2..30;当单结晶体管的发射极电压上升达到峰点电压时就导通;当发射极电压下降到低于谷点电压时就截止..31;在电子技术中;工作信号若是随时间连续变化的称为模似信号；若是不连续变化的脉冲信号称为数字信号..32;晶体三极管作为开关应用时;通常都采用共发射极接法..33;晶体三极管处于饱和状态时;集电极与发射极之间的压降;硅三极管约0..3V；锗三极管约0..1V..34;最基本的逻辑门电路有与门;或门和非门电路..35;变压器空载试验的目的是为了测定其电压比;空载电流;空载损耗和励磁阻抗..36;变压器短路试验的目的是为了测定其短路损耗;短路阻抗和阻抗电压..37;变压器的损耗主要包括铜损耗和铁损耗两大类..38;直流电机的电枢绕组可分为叠绕组;波绕组和复合绕组等三大类..39;直流电机产生换向火花的原因可分为电磁方面的原因和机械方面的原因两大类.. 40;直流电机改善换向方法有加装换向极和合理选用电刷两方面..41;三相笼型异步电动机降压启动常用的方法有自耦变压器降压启动;星—三角形降压启动;延边三角形降压启动和电阻降压启动四种..42;高压电器通过交流耐压试验;能发现很多绝缘缺陷;尤其是对局部缺陷更为有效.. 43;热继电器常见的故障主要有热元件烧断;热继电器误动作和热继电器不动作三种.. 44;交流接触器在运行中;有时产生很大噪声;原因有以下几种可能： 1衔铁与铁心面接触不良或衔铁歪斜；2短路环损坏；3机械方面的原因等..45;低压电器触头的常见故障有触头过热;触头磨损和触头熔焊三方面表面..46;装接灯头时;开关必须控制相线；临时线敷设时应先接地线；拆除时应先拆相线.. 47;装接灯头时;开关必须控制相线；临时线敷设时应先接地线；拆除时应先拆相线.. 48;为了保证安全;铁壳开关上设有联锁装置;保证开关在合闸状态下开关盖不能开启;而当开关盖开启时又不能合闸..49;低压电器按它在电气控制线路中的地位和作用可分为控制电器和保护电器两大类..50;根据接地的目的不同;接地可分为工作接地;保护接地两类..二;判断题：1;任何一个线性二端网络;对外都可以用一个等效电源来代替..错2;一个实际电流源等效为一个理想电流源与内阻相串联..错3;一个实际电压源为一个理想电压源与内阻相串联..对4;纯电感在直流电路中相当于短路..对5;在正弦交流电路中;流过电感的电流在相位上超前于电感两端电压的相位..错6;在正弦交流电路中;流过电容的电流在相位上超前于电容两端电压的相位..对7;纯电容在交流电路中相当于断路..错8;电容器是一个储能元件;电感器也是一个储能元件..对9;纯电感线圈在正弦交流电路中是不消耗能量的..对10;负载的功率因数越高;电源设备的利用率就越高..对11;在三相三线制电路中;三个线电流的相量和一定为零..对12;三相负载作Y连续时;只要有了中性线;就不会发生中性点位移的现象..错13;不同频率的电流流过导线时;导线所表现出来的电阻值大小是不一样的..对14;精密测量一般都采用比较仪器..对15;由于仪表自身的问题而形成的测量误差属于系统误差..对16;示波器面板上的亮辉度调整旋钮是用来调整所显示图形亮度的..错17;示波器所显示的图形;波形若不稳定;应该调节仪表板面上的“整步”调节旋钮..对18;测试脉冲信号;示波器是比较理想的仪器..对19;晶体管放大电路通常都是采用双电源方式供电..错20;设置放大器静态工作点;可使输出信号不产生饱和失真或截止失真..错21;三极管放大的实质是将低电压放大成高电压..错22;晶体管放大电路的电压放大倍数常采用近似计算得出..对23;晶体管放大电路所带负载阻抗大小一样;会使其电压放大倍数有所改变..对24;当固定偏置放大器的工作点偏低时;可采用增大基极电阻值来解决..错25;分压式电流负反馈偏置电路中;晶体管发射极电容C是用来防止对交流信号产生反E馈的..对26;晶体管放大器的输入电阻即为输出电阻;且等于晶体管的内阻..错27;阻容耦合放大电路中;耦合电容的作用就是用来传输信号..错28;反馈信号与输入信号的相位相同的反馈称为负反馈..错29;负反馈可使放大电路的放大倍数得到提高..错30;把放大器输出端短路;若反馈信号变为零;该反馈应属于电流反馈..错31;石英晶体振荡器产生的振荡频率稳定性较高..对32;直接耦合放大电路只能用来放大直流信号..错33;直接耦合放大电路前后级的工作点要产生相互影响..对34;可以在后一级三极管发射极中接入硅稳压管来使直接耦合放大器前后级都有合适的静态工作点..对35;晶闸管的门极控制极加上触发信号后;晶闸管就导通..错36;晶闸管可控整流电路中;减小晶闸管的控制角度;输出电压的平均值将降低..错37;加在晶闸管门极控制极上的触发电压;一般不准超过10V..对38;单结晶体管内部只有一个PN结;但对外有三个电极..对39;加在发射极上的电压高于峰点电压后;单结晶体管就导通..对40;晶体三极管作开关应用时;是工作在饱和状态和截止状态的..对41;晶体二极管可以完全等效为一个机械开关;而且性能还更好..错42;当变压器二次电流增大时;一次电流也会相应增大..对43;当变压器一次电流增大时;铁心中的主磁通也会相应增加..错44;当变压器二次电流增大时;二次侧端电压一定会下降..错45;变压器所带负载的功率因数越低;从空载到满载二次电压下降得越多..错46;直流发电机的电枢绕组中产生的是直流电动势..错47;直流电动机的电枢绕组中通过的是直流电流..错48;并励直流发电机绝对不允许短路..错49;三相异步电动机的转子转速不可能大于其同步转速..错50;变极调速只适用于笼型异步电动机..对51;变频调速适用于笼型异步电动机..对52;当热继电器动作不准确时;可用弯折双金属片的方法来调整..错53;交流接触器启动时;由于铁心气隙大;电流大;所以线圈的启动电流是工作电流的十几倍；直流接触器启动时;电流的情况也一样..错54;电枢回路串电阻的调速方法;由于它的能量损耗小;所以应用很广泛..错 55;直流电动机的过载保护采用热继电器..错56;直流电动机的弱磁保护采用欠电流继电器..对三;选择题：1;在对电流源与电压源之间进行等效时;与理想电流源相串联的电阻电压源B.. A;作开路 B;作短路 C;不进行 D;作任意2;在纯电容电路中;下列各式中正确的是D..A;I=U C X C B;I=U C /2πfC C;I=ωC/U C D;I=U C ωC3;在正弦交流电路中;流过纯电感线圈中的电流与它两端电压在相位上是C.. A;同相 B;超前90度 C;滞后90度 D;反相4;在正弦交流电路中;流过纯电容的电流与它两端电压在相位上是B..A;同相 B;超前90度 C;滞后90度 D;反相5;为了提高电感性负载的功率因数;给它并联了一个合适的电容;使电路： 1有功功率C ;2无功功率 B ;3视在功率B ;4总电流 B ;5总阻抗 A ..A;增大 B;减小 C;不变6;当电源容量一定时;功率因数值越大;说明电路中用电设备的B..A;无功功率大 B;有功功率大 C;有功功率小 D;视在功率大7;提高功率因数的意义在于B和C..A;防止设备损坏 B;提高输电效率 C;提高供电设备利用率 D;提高电源电压8;高频淬火是根据C进行的..A;涡流原理 B;电磁感应原理 C;趋肤效应 D;电流的热效应9;用直流单臂电桥测电阻;属于C测量..A;直接 B;间接 C;比较 D;一般性10;测量1Ω以下的电阻;如果要求精度高;应选用D..A;万用表R×1Ω挡 B;毫伏表及电流表 C;单臂电桥 D;双臂电桥11;在多级放大电路的级间耦合中;低频电压放大电路主要采用A耦合方式.. A;阻容 B;直接 C;变压器 D;电感12;多级放大器的总电压放大倍数等于各级放大电路电压放大倍数之C..A;和 B;差 C;积 D;商13;把放大器输出端短路;若反馈信号不为零;则反馈应属于D反馈..A;并联 B;串联 C;电压 D;电流14;把放大器输入端短路;若反馈信号没有消失;此时的反馈应属于B..A;并联 B;串联 C;电压 D;电流15;串联负反馈会使放大电路的输入电阻A..A;变大 B;减小 C;为零 D;不变16;电压负反馈会使放大电路的输出电阻B..A;变大 B;减小 C;为零 D;不变17;射极输出器B放大能力..A;具有电压 B;具有电流 C;具有功率 D;不具有任何18;电路能形成自激振荡的主要原因是在电路中B..A;引入了负反馈 B;引入了正反馈 C;电感线圈起作用 D;供电电压正常19;在需要较低频率的振荡信号时;一般都采用B振荡电路..A;LC B;RC C;石英晶体 D;变压器20;引起零点漂移最主要的因素是A..A;温度变化 B;电路元件参数的变化 C;电源电压的变化 D;电路中电流的变化21;加在晶闸管门极控制极上的触发信号电压值一般为A..A;4—10V B;12—18V C;220V D;380V22;在单结晶体管触发电路中;调小电位器的阻值;会使晶闸管的导能角θA..A;增大 B;减小 C;不改变23;晶闸管的导通角θ越大;则控制角α就B..A;越大 B;越小 C;不改变24;晶体三极管作开关使用时;是工作在其D..A;放大区 B;饱和区 C;截止区 D;饱和区与截止区25;晶体三极管作开关使用时;通常都是采用A接法..A;共发射极 B;共基极 C;共集电极26;在正逻辑系统中;若要求“与”门输出高电平;则其输入端A..A;全为高电平 B;全为低电平 C;只要有一个高电平就行27;测定变压器的电压比应该在变压器处于A情况下进行..A;空载状态 B;轻载状态 C;满载状态 D;短路状态28;三相异步电动机启动瞬间;转差率为C..A;s=0 B;s=0..01---0..007 C;s=1 D;s＞129;三相异步电动机额定运行时;其转差率一般为B..A;s=0..004---0..007 B;s=0..01---0..07 C;s=0..1---0..7 D;s=130;三相异步电动机反接制动时;其转差率为D..A;s＜0 B;s=0 C;s=1 D;s＞131;三相异步电动机的额定功率是指D..A;输入的视在功率 B;输入的有功功率 C;产生的电磁功率 D;输出的机械功率32;三相异步电动机机械负载加重时;其定子电流将A..A;增大 B;减小 C;不变 D;不一定33;三相异步电动机机械负载加重时;其转子转速将B..A;升高 B;降低 C;不变 D;不一定34;三相异步电动机负载不变而电源电压降低时;其定子电流将A..A;增大 B;减小 C;不变 D;不一定35;三相异步电动机启动转矩不大的主要原因是D..A;启动时电压低 B;启动时电流不大 C;启动时磁通少 D;启动时功率因数低36;三相异步电动机负载一定而增大转子电阻;则其转速B..A;升高 B;降低 C;不变 D;不一定37;同步发电机从空载到满载;其端电压将D..A;升高 B;降低 C;不变 D;都有可能38;触头压力与接触电阻B..A;成正比 B;成反比 C;无关 D;无比例关系39;对交流电器而言;若操作频率过高会导致B..A;铁心过热 B;线圈过热 C;触头过热 D;触头烧毛40;直流电动机电枢回路串电阻后;电动机的转速B..A;升高 B;降低 C;不变 D;无法确定41;直流电动机的过载保护就是电动机的B..A;过电压保护 B;过电流保护 C;超速保护 D;短路保护42;万能铣床的操作方法是C..A;全用铵钮 B;全用手柄 C;既有铵钮又有手柄 D;用行程开关控制43;X62W万能铣床工作台进给必须在主轴启动后才允许;是为了C..A;电路安装的需要 B;加工工艺的需要 C;安全的需要 D;工作方便44;X62W工作台没有采取制动措施;是因为B..A;惯性小 B;转速不高而且有丝杠传动 C;有机械制动 D;不需要45;T610镗床主轴电动机点动时;M1定子绕组接成A..A;Y形 B;Δ形 C;双Y形 D;双Δ形46;T610镗床进给方式有快速进给;工作进给;点动进给和微调进给几种;进给速度的变换是靠C实现的..A;改变进给装置的机械传动机构 B;液压装置改变油路的油压 C;电动机变速 D;由电气和机械联合变速47;桥式起重机多采用C拖动..A;直流电动机 B;三相笼型异步电动机 C;三相绕线式异步电动机 D;控制电机48;桥式起重机主钩电动机下放空钩时;电动机工作在B状态..A;正转电动 B;反转电动 C;倒拉反接 D;再生发电49;在晶闸管直流电动机调速系统中;改变B;就能改变直流电动机的转速..A;整流方式 B;晶闸管导通角 C;电源电压 D;电源频率四;计算题：1;在图Ⅱ--1中;已知E1=18V;E2=9V;R1=2Ω;R2=3Ω;R3=6Ω;用支路电流法求I1;I2;I3的值..解：I 1＋I 2=I 3; R 1I 1＋R 3I 3=E 1;R 2I 2＋R 3I 3=E 2I 1＋I 2=I 3;2I 1＋6I 3=18;3I 2＋6I 3=9解之得 I 1=3A I 2=－1A I 3=2A2;图Ⅱ---4中;已知E1=16V; E2=8V; E3=15V; R1=1Ω; R2=1Ω;R3=1Ω;R4=2Ω;试用节点电压法求各支路中电流I 1;I 2;I 3;I 4的值..解：U AB =〔E 1/R 1＋E 2/R 2＋E 3/R 3〕/〔1/R 1＋1R 2＋1/R 3＋1/R 4〕=〔13/1＋14/1＋15/1〕/〔1/1＋1/1＋1/1＋1/2〕=12VI 1=E 1－U AB /R 1=13－12/1=1AI 2=E 2－U AB /R 2=14－12/1=2AI 3=E 3－U AB /R 3=15－12/1=3AI 4=U AB /R 4=12/2=6A3;某线圈两端接12V 直流电压时;流过线圈的电流为2A;若接在220V 工频电压上时;流过线圈的电流为10A;求该线圈的电阻及电感..解：R=U DC /I DC =12/2=6ΩZ=U AC /I AC =220/10=22ΩX L =根号Z 2－R 2=根号222－62=21..66ΩL=X L /ω=21..66/314=67..4mH4;电阻R 1=50Ω与一线圈串联后接工频电压220V;测得R 1两端电压U 1=100V;线圈两端电压为U 2=150V;试求线圈的电阻及电感各为多少解：I=U 1/R 1=100/50=2AZ 2=U 2/I=150/2=75ΩZ=U/I=220/2=110Ω〔R 1＋R 2〕2X 2L2=Z 2 (1)R 22＋X 2L2=Z 2 (2)1---2得 R 21＋2R 1R 2=Z 2－Z 22R 2=Z 2－Z 22－R 21/2R 1=1102―752―502/2×50=39..75ΩX L2=根号Z 22－R 22=根号752―39..752=63..4ΩL 2=X L2/ω=63..4/314=0..2025H5;一台交流烘干电炉;电压为220V;额定功率1kW..现改为单相半控桥式整流电路;交流输入电压220V;试选择晶闸管与整流二极管考虑2倍裕量解： R L =U22/P=2202/1000=48Ω当α=0度时I TM =I LM =U 2/R L 根号1/4πsin2α＋π－α/2π=220/48根号1/2=3..2AI TAV ≥2I TM /1..57=2×3..2/1..57=3AU TN ≥2U TM =2×根号2×220=622V所以选用700V; 5A 的晶闸管6;并励直流发电机电枢电阻Ra=0..2Ω;励磁电阻Rf=44Ω;负载电阻R L =4Ω;电枢端电压U=220V;求：1负载电流I L ；2励磁电流If ；3电枢电流Ia ；4电枢电动势Ea ；5电磁功率P 和输出功率P 2..解： 1I L=U/R L =220/4=55A2I F =U/R F =220/44=5A3Ia=I L ＋I F =55＋5=60A4Ea=U＋IaRa=220＋60×0..2=232V5P=EaIa=232×60=13..92kW=UIL=220×55=12..1kWP2五;简答题：1;什么是涡流它有什么利弊答：涡流是涡漩电流的简称..迅速变化的磁场在整块导体包括半导体内引起的感应电流;其流过的路线呈漩涡形;这就是涡流..涡流也是一种电磁感应现象..磁场变化越快;感应电动势就越大;涡流就越强..涡流能使导体发热;形成涡流损耗..但也可以利用涡流来取得热量;加以利用;如高频感应炉就是依据这个原理制成的..2;在三相四线制供电系统中;中性线的作用是什么为什么答：中性线的作用就在于使星形连接的三相不对称负载的相电压保持对称..因为中性线为三相不对称负载的电流提供了一条通路;使电源中性点与负载中性点用中性线连通;减少中性点位移;使各负载电压都比较稳定..如果中性线断开;将产生较严重的中性点位移;使各相负载电压改变;不能正常工作..3;放大电路中由于静态工作点设置不当会对放大器的工作带来什么影响答：放大器中如果静态工作点设置不当;可能使放大器的输出信号失真..如果静态工作点设置过高;将使输出电流的正半周削顶;输出电压的负半周削顶;产生饱和失真..如果静态工作点设置过低;将使输出电流的负半周削顶;输出电压的正半周削顶;产生截止失真..4;什么叫负反馈负反馈对晶体管放大电路的性能有哪些影响答：将放大器输出信号的一部分或全部;经过一定的电路送回到放大器的输入端;并与输入信号相合而成的过程称为反馈..若反馈回来的信号对输入起削弱作用的称为负反馈..在放大电路中引入了负反馈会使电路的放大倍数降低;但放大倍数的稳定性会得到提高..负反馈能使非线性失真减小;还能使放大电路的输入电阻和输出电阻的阻值发生变化..5;什么是零点漂移解决零点漂移的有效措施是什么答：在多级直流放大电路中;当输入信号为零时;在输出端出现的偏离零点的变化缓慢的不规则的信号的现象叫做零点漂移..克服零点漂移最有效且最常用的措施是采用差动式放大电路..6;普通晶闸管导通的条件是什么导通后要怎样才能使其重新关断答：普通晶闸管导通的条件是：在阳极和阴极间加正向电压的同时;在门极和阴极间加适当的正向触发脉冲信号电压..要使导通的晶闸管重新关断;必须设法使阳极电流减小到低于其维持电流;如减小阳极电压;增大负载阻抗;断开阴极电路或使阳极电压反向等..7;什么是门电路最基本的门电路有哪些答：门电路是一种具有多个输入端和一个输出端的开关电路..当输入信号之间满足一定关系时;门电路才有信号输出;否则就没有信号输出..门电路能控制信号的通过和通不过;就好像是在满足一定条件才会自动打开的门一样;故称为门电路..最基门的门电路有与门;或门和非门三种..8;什么是二进制数为什么在数字电路中采用二进制数答：按逢二进一的规律计数即为二进制数..由于二进制只有“0”和“1”两种状态;很容易用电子元件实现如用高电平表示“1”;用低电平表示“0”..二进制数运算简单;能很容易地转换成八进制;十六进制;也能转换成十进制;因此数字电路一般采用二进制计数..9;三相异步电动机的转子转向由什么决定怎样改变其转向答：三相异步电动机的转子转向与旋转磁场的转向一致;而旋转磁场的转向由三相电源的相序决定..只要将接到定子绕组首端上的三根电源进线中的任意两根对调;就可改变三相异步电动机的转向..10;什么是触头的电磨损什么是触头的机械磨损答：电磨损是由于触点间电弧或电火花的高温使触头金属汽化和蒸发所造成的..机械磨损是由于触头闭合时的撞击及触头接触面的相对滑动摩擦所造成的..11;什么是触头熔焊常见原因是什么答：动;静触头接触面熔化后被焊在一起而断不开的现象;称为触头熔焊..熔焊的常见原因：选用不当;触头容量太小;负载电流过大；操作频率过高；触头弹簧损坏;初压力减小等..12;启动直流电动机时;限制电枢电流的方法有哪些答：启动直流电动机时;限制启动时的电枢电流的方法很多;它们是通过不同的启动线路来实现的..常用的启动线路有：减小电动机电枢电压的启动控制线路和在电动机的电枢回路中串接启动电阻两种启动控制线路..六;绘图;识图题：1;画出一个二极管三变量“与门”电路;并写出其逻辑符号;真值表与逻辑表达式.. 2;画出一个二极管三变量“或门”电路;并写出其逻辑符号;真值表与逻辑表达表..。
维修电工高级实操考核内容
维修电工（高级）实操考核说明
一、考核内容：
1.三相异步电动机的点动控制
2.三相异步电动机的连续控制
3.三相异步电动机的点动加连续控制
4.三相异步电动机的正反转控制
5.三相异步电机星三角降压启动控制线路（PLC控制）
6.三相异步电动机的连续控制（plc控制）
7.三相异步电机的正反转控制（PLC控制）
8.家庭照明电路的安装
9.变频器控制三相异步电动机
10.直流他励电机的运行与控制
二、考核要求：
1.安装接前要先检查元器件的好坏，核对元件数量和规格，如在调试中发现元器件损坏，则按损坏元器件扣分。
2.在规定时间内，按控制要求进行电气原理图、梯形图、PLC外部接线图的绘制，变频器参数的设置，正确熟练地安装，能正确进行调试。
3.正确使用工具和仪表，装接质量要可靠，装接技术要符合工艺要求。
三、考核注意事项：
1.正确使用电工工具、仪器和仪表。
2.在考核过程中，带电进行试车时，注意人身和设备的安全。
四、评分标准
1.电气线路安装评分表
2.PLC控制线路评分表。
高级维修电工试题及答案
高级维修电工试题及答案一、单项选择题（每题2分，共20分）1. 电流的单位是（）。
A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 电阻的单位是（）。
A. 伏特B. 安培C. 欧姆D. 瓦特答案：C3. 电路中电流的流动方向是（）。
A. 从正极到负极B. 从负极到正极C. 无固定方向D. 从高电势到低电势答案：A4. 以下哪种设备用于测量电流？A. 电压表B. 电流表C. 电阻表D. 功率表5. 交流电的周期表示（）。
A. 电压变化一次的时间B. 电流变化一次的时间C. 电压和电流变化一次的时间D. 电压和电流变化两次的时间答案：C6. 以下哪种材料是半导体？A. 铜B. 铁C. 硅D. 铝答案：C7. 以下哪种继电器用于过载保护？A. 热继电器B. 电磁继电器C. 时间继电器D. 电压继电器答案：A8. 以下哪种元件用于限制电流？A. 电阻B. 电容C. 电感D. 二极管答案：A9. 以下哪种设备用于测量电压？B. 电流表C. 电阻表D. 功率表答案：A10. 以下哪种设备用于测量功率？A. 电压表B. 电流表C. 电阻表D. 功率表答案：D二、多项选择题（每题3分，共15分）1. 以下哪些元件是电路的基本组成部分？A. 电阻B. 电容C. 电感D. 二极管E. 晶体管答案：ABCDE2. 以下哪些因素会影响电路的电阻？A. 材料B. 温度C. 长度D. 横截面积E. 电压答案：ABCD3. 以下哪些是交流电的特点？A. 电流方向不变B. 电流方向周期性变化C. 电压大小不变D. 电压大小周期性变化E. 电流和电压同时变化答案：BD4. 以下哪些是直流电的特点？A. 电流方向不变B. 电流方向周期性变化C. 电压大小不变D. 电压大小周期性变化E. 电流和电压同时变化答案：AC5. 以下哪些设备用于测量电压？A. 电压表B. 电流表C. 电阻表D. 功率表E. 万用表答案：AE三、判断题（每题1分，共10分）1. 电流的单位是安培，电压的单位是伏特。
维修电工高级技师实操考试内容
维修电工高级技师实操考试内容
维修电工高级技师实操考试内容主要包括以下几个方面：
1. 安装技能：包括照明、电能表、漏电保护器、互感器、交流接触器控制、低压电源等线路的接线。
2. 识别和判断技能：包括电气材料、电气仪表、电气符号、安全用具、标示牌、灭火器材的识别，以及好坏的判断。
3. 触电急救技能：包括急救的步骤和心肺复苏术。
4. 查找隐患技能：包括找出已经完成安装的电气线路和电气设施中存在的违反规程的安全隐患。
5. 故障处理技能：如电动机 Y-△降压启动线路故障处理。
6. 电机检查与运行控制技能：如检查小型三相变压器绕组绝原因障，用 PLC 掌握电机的运行系统等。
7. 工具使用与保养技能：包括仪器和工具的使用与保养。
8. 安全文明生产技能：包括遵守安全规程，保持工作场所整洁、安全等。
以上内容仅供参考，具体考试内容可能会根据地区和考试机构有所差异。
建议查阅当地考试部门发布的具体信息，获取最准确的信息。
维修电工高级考证课程要求
维修电工高级考证课程要求
维修电工高级考证课程要求主要包括以下几方面：
1.掌握电工基本知识和安全用电常识，并能正确使用一般电气设备。
2.了解常用电气设备的主要性能和用途，并能看懂一般简单的电气图。
3.掌握一般的内外线电工工艺，能进行较复杂的电路设计和安装调试。
4.熟悉电工材料、常用测量仪表、工具和防护用具的使用方法。
5.掌握变、配电所一般的维护和操作知识。
6.具备较高的电气故障排除技能和经验，能处理较复杂的机械和电气故障。
7.取得相关专业的中级证书并具备一定的工作经验。
在具体的学习过程中，学生需要通过实际操作和案例分析等手段，提高自己的实践能力和问题解决能力。
同时，学生还需要不断学习和更新知识，以适应电气技术的快速发展和变化。
维修电工高级题库与答案
维修电工高级题库与答案一、单选题（共70题，每题1分，共70分）1、IGBT适用于()的电源。
A、几千瓦B、几十千瓦C、几百千瓦D、几千千瓦正确答案：D2、在企业的活动中，()不符合平等尊重的要求。
A、取消员工之间的一切差别B、根据员工技术专长进行分工C、对待不同服务对象采取一视同仁的服务态度D、师徒之间要平等和互相尊重正确答案：A3、电压型逆变器中间环节采用大电容滤波，()。
A、电源呈高阻，类似于电压源B、电源呈高阻，类似于电流源C、电源阻抗很小，类似于电压源D、电源呈低阻，类似于电流源正确答案：C4、直流伺服电动机旋转时有大的冲击，其原因如测速发电机在()时，输出电压的纹波峰值大于2％A、1000r／minB、550r／minC、1500r／minD、750r／min正确答案：A5、电动机是使用最普遍的电气设备之一，一般在70％～95％额定负载下运行时()。
A、效率最低B、功率因数小C、效率最高，功率因数大D、效率最低，功率因数小正确答案：C6、同步RS触发电路中，当R=0、S=1时，触发器的状态()。
A、不定B、置“0”C、置“1”D、不变正确答案：C7、与环境污染相近的概念是()。
A、电磁噪音污染B、电磁辐射污染C、公害D、生态破坏正确答案：D8、数控系统程序数据保存不住，可直接检查后备电池、断电检测及切换电路，以及()。
A、振荡电路B、CPU及周边电路C、存储器周边电路D、地址线逻辑正确答案：C9、数控系统内的()上有许多短路棒。
A、印制电路板B、直流稳压电源C、控制板D、操作板正确答案：A10、当通电导体与磁力线之间的夹角为()时，导体受到的电磁力最大。
A、45°B、60°C、0°D、90°正确答案：D11、逆变桥由晶闸管VT7～VTl0组成。
每个晶闸管均()，以限制晶闸管导通时的电流上升率。
A、串有空心电感B、硒堆组成的过电压保护装置C、串有快速熔断器D、并有C、R组成的阻容吸收装置正确答案：A12、为了方便()和减少加工程序的执行时间，参考点应设在靠近工件的地方，在换刀前让刀架先退出一段距离以便刀架转位，转位完毕后，再按相同距离返回。
维修电工(高级工)培训方案(内容)
维修电工（高级工）培训方案（内容）一、目的要求:为进一步加强我市高技能人才培养，根据人力资源社会保障部、财政部《关于深入推进国家高技能人才振兴计划的通知》（人社部发〔2016〕74号）以及有关职业技能培训的工作规定，进一步做好高级电工培训工作有关事宜，贯彻国家关于职业资格证书与毕业证书并重，职业资格证书制度与国家就业制度相衔接的政策精神。
我们根据以上要求精神，且从电工专业就业的实际需要，确定学员应具备的能力结构与知识结构拟定高级电工培训指导计划。
本计划坚持以能力为本位，重视实践能力的培养，掌握一定的理论知识和技能操作能力，以适应社会经济生产力的发展需要。
二、强训指导老师及指导时间安排表三、强训班级、强训时间及认定时间安排1、第三批认定高级电工班级：21预备技师班。
2、第三批高级电工校内强化训练时间：2023年5月15日至2023年5月26日。
3、第三批高级电工认定时间：2023年5月27日。
四、强训及认定地点安排1、强训地点：知行楼315。
2、认定地点：（1）线路排故部分314。
（2）线路安装与调试部分315。
（3）电子焊接部分212。
五、强化训练内容（一）电路的故障判断与处理训练部分训练1、PIC控制三相异步电动机星—三角控制线路电路图的故障判断与处理（1）训练要求：1）根据故障现象，在电气线路上分析故障可能产生的原因，确定故障发生的范围。
3）进行检修时，注意安全。
4）排除故障过程中如果扩大故障，在规定时间内可以继续排除故障。
5）正确使用工具和仪表，安全文明操作。
（2）原理图如图1所示：图1 PIC控制三相异步电动机星—三角控制线路电路图训练2、 PLC控制三相异步电动机顺序控制线路的故障判断与处理（1）考核要求：1）从设置故障开始，监考老师不得进行提示，监考老师可以告诉考生故障现象，但考生要单独排除故障。
2）根据故障现象，在电气线路上分析故障可能产生的原因，确定故障发生的范围。
3）进行检修时，监考教师要进行监护，注意安全。
维修电工高级(电力电子)(更新版)
（3）打开直流电源开关，合上同步变压器电源开关，调节电压给定电位器到0，检查二次侧同 步相电压USa、USb、USc。 示波器探头黑表棒接同步变压器二次侧的中性点（公共端），红表棒接二次侧USa。由于 主变压器是Y/Y0-12（三相半控桥式为△/Y0-11接法），同步变压器△/Y0-11接法，所以同 步电压超前主电源30º （半格），三相半控桥式是同相位。观察USb、USc分别滞后120º (2 格)、240º (4格)。
变压器输出交流电，相位关系用“时钟 表示法”来代表。 把－次线电压相量作时钟长针，定位在 钟的12点位置上， 二次线电压相量作时钟短针，看其所指 钟点数，就称该钟点接法。 若二个相量同相位则为12点钟接法，相位 相反为6点钟接法，每相差一个钟点则相位 相差30°。
2.三相变压器绕组的联结组
三相变压器绕组有三角形接法(用△表 示)，和星形接法(用Y表示)二种。通过变換 相序和同名端可得到12个钟点数。高级工 电力电子中一共有三种接法：
2.检查主电源和同步电压 (1) 检查总电源，核对三相电源进线的相序。
在各分电源开关断开下合上三相电源总开关，示波器输入信号选择AC,将示 波器探头的黑表棒接电源N插孔，探头(红表棒）分别测三相电源变压器L1， L2，L3，看进线电源相序是否正确(显示的A,B,C,相应依次滞后120度即两 格）；黑表棒位置不变，对同步变压器的进线L1,L2,L3也依次测量，其相位; 相序应与电源变压器一致。
三相全控桥 晶闸管导通顺序为 VT1-VT2-VT3VT4-VT5-VT6VT1 每个晶闸管 120° 60°換流－次， 所以对应触发脉 冲每隔60 °出现 －次，其α=0 ° 位置是相邻线电 压交点处，如左 下图所示。移相 就从该点起算。
应会操作过程
