单向排气阀的参数
单向排气阀
单向排气阀
工作原理：
机械式自动泄压阀使用时安装在舱内，通过法兰、截止阀与舱外排气口连接； 阀门必须垂直安装。舱内外压差超过 280pa 时，气流将机械式阀芯顶开，气流 经过阀芯及阀腔向外排出。当压差低于 280Pa 时，阀芯依靠自重落下，封闭气路， 从而阻挡气体继续泄出。 机械式自动泄压阀没有采用弹簧形成压力，而是靠机械式阀芯的自身重量调 节压力大小，因此产品稳定可靠，可广泛应用于避难硐室及救生舱内。
技术参数 启动压力
管径
材质 反向抗冲击力
+Leabharlann 80PaDN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200
黄铜或不锈钢 >1Mpa

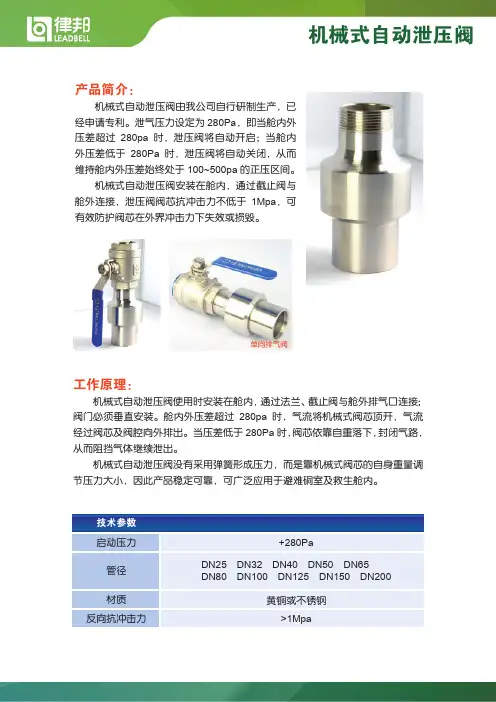

机械式自动泄压阀
产品简介：
机械式自动泄压阀由我公司自行研制生产，已 经申请专利。泄气压力设定为 280Pa，即当舱内外 压差超过 280pa 时，泄压阀将自动开启；当舱内 外压差低于 280Pa 时，泄压阀将自动关闭，从而 维持舱内外压差始终处于 100~500pa 的正压区间。
机械式自动泄压阀安装在舱内，通过截止阀与 舱外连接，泄压阀阀芯抗冲击力不低于 1Mpa，可 有效防护阀芯在外界冲击力下失效或损毁。

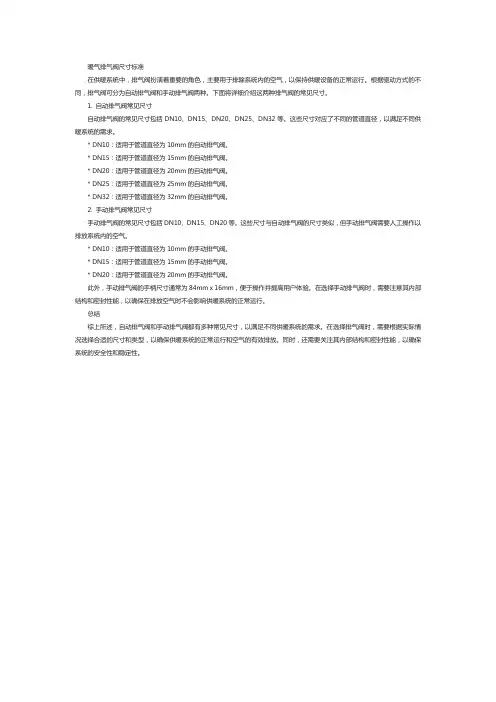

暖气排气阀尺寸标准
暖气排气阀尺寸标准在供暖系统中，排气阀扮演着重要的角色，主要用于排除系统内的空气，以保持供暖设备的正常运行。
根据驱动方式的不同，排气阀可分为自动排气阀和手动排气阀两种。
下面将详细介绍这两种排气阀的常见尺寸。
1. 自动排气阀常见尺寸自动排气阀的常见尺寸包括DN10、DN15、DN20、DN25、DN32等。
这些尺寸对应了不同的管道直径，以满足不同供暖系统的需求。
* DN10：适用于管道直径为10mm的自动排气阀。
* DN15：适用于管道直径为15mm的自动排气阀。
* DN20：适用于管道直径为20mm的自动排气阀。
* DN25：适用于管道直径为25mm的自动排气阀。
* DN32：适用于管道直径为32mm的自动排气阀。
2. 手动排气阀常见尺寸手动排气阀的常见尺寸包括DN10、DN15、DN20等。
这些尺寸与自动排气阀的尺寸类似，但手动排气阀需要人工操作以排放系统内的空气。
* DN10：适用于管道直径为10mm的手动排气阀。
* DN15：适用于管道直径为15mm的手动排气阀。
* DN20：适用于管道直径为20mm的手动排气阀。
此外，手动排气阀的手柄尺寸通常为84mm x 16mm，便于操作并提高用户体验。
在选择手动排气阀时，需要注意其内部结构和密封性能，以确保在排放空气时不会影响供暖系统的正常运行。
总结综上所述，自动排气阀和手动排气阀都有多种常见尺寸，以满足不同供暖系统的需求。
在选择排气阀时，需要根据实际情况选择合适的尺寸和类型，以确保供暖系统的正常运行和空气的有效排放。
同时，还需要关注其内部结构和密封性能，以确保系统的安全性和稳定性。
排气阀相关产品参数介绍
排气阀相关产品参数介绍排气阀也叫气体自动放放阀，是指用于在液体管道中去掉可能存在的气体，以确保液体管路中只有液体的一类阀门。
排气阀广泛应用于石油、化学、医药、食品等行业的管道中，它的工作原理是利用气体的轻度原理，当管道中的气体达到一定量时被自动放放到环境中。
下面是排气阀相关产品的参数介绍。
1. 排气阀的种类目前市面上的排气阀主要有单向排气阀和双向排气阀两种。
单向排气阀只能排出管路中的气体，而不能反过来进入管路。
而双向排气阀不仅可以排出气体，还可以反过来进入管路。
不同种类的排气阀能满足不同场景的需求。
2. 排气阀的材质排气阀的材质主要包括不锈钢、碳钢和铸铁等。
不锈钢的优点是耐腐蚀性能好，不易生锈，在一些化学环境下十分适用。
碳钢通常用于较小的管道中，因为它可以承受高温和高压。
而铸铁则主要用于冷却水和低压管道中。
3. 排气阀的压力等级排气阀的压力等级代表了它能够承受的最大压力。
一般来说，大口径的排气阀需要承受较高的压力，而小口径的排气阀则不需要承受太高的压力。
用户在选购排气阀时，应该根据管道的压力选择合适的排气阀。
4. 排气阀的口径大小排气阀的口径大小是指它连接的管道的内径。
不同管道的内径不同，因此需要选择口径大小合适的排气阀。
如果排气阀的口径过大，会造成能量浪费，如果过小，则可能无法排出足够的气体，导致管路压力过高。
5. 排气阀的长度和高度排气阀的长度和高度决定了它在管道中的位置，因此也是很重要的参数。
通常情况下，排气阀需要放置在管道的高点位置，这样可以更好地去除管路中的气体。
而排气阀的长度一般取决于管道的大小和安装的位置。
6. 排气阀的适用介质不同的介质可能对排气阀的性能产生不同的影响，因此排气阀的适用介质也是用户需要考虑的参数之一。
一般来说，排气阀可以适用于液体、气体、蒸汽等介质，但需要用户根据实际情况进行选择。
以上是排气阀相关产品的参数介绍，用户在选购排气阀时应综合考虑以上因素，选择合适的产品，以确保管道的正常工作。

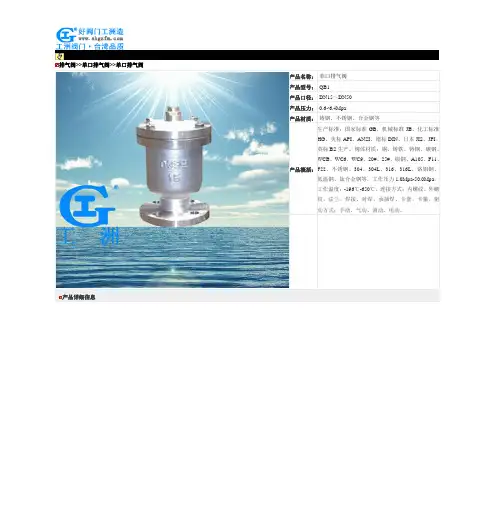

单口排气阀-QB1单口排气阀
排气阀>>单口排气阀>>单口排气阀产品详细信息其它阀系列价格供用户或设计院工程项目做预算电动二通阀价格底阀价格电动二通阀价格呼吸阀阻火器价格流量计价格水处理器价格橡胶接头价格一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
排气阀的主要技术参数极其性能要求
排气阀的主要技术参数极其性能要求主要技术参数a.排气阀的公称压力为PN10。
b.密封试验压力为1.1MPa。
c.强度试验压力为1.5MPa。
d.排气阀的水关闭压力应≤0.02MPa。
e.排气阀的空气关闭压力应≥0.07MPa。
f.压力试验应符合标准GB/T13927的规定。
g.连接法兰应符合标准GB/T17241.6-98的规定。
性能要求a.排气阀应有较大的排气量，当管道空管充水时可在极短的时间内实现快速排气恢复至正常供水能力。
b.排气阀在管内有负压产生时，活塞应该可以迅速开启，快速大量吸入外界空气，以保证管线不会因负压而产生损害。
且在工作压力下能够将管道中集结的微量空气排出。
c.排气阀应有比较高的空气关闭压力，在活塞关闭前的较短时间内，应有足够能力将管道内的空气排放完毕，提高输水效率。
d.排气阀的水关闭压力应不大于0.02MPa，在较低的水压下就可以关闭排气阀，从而避免水的大量涌出。
e.排气阀应采用不锈钢浮球(浮桶)作启闭件。
f.排气阀阀体上应设有防冲击保护内筒，以防大量排气后高速水流直接冲击浮球(浮桶)而造成浮球(浮桶)的过早损伤。
g.对于DN≥100的排气阀采用分体结构，由大量排气阀和自动排气阀组成，以适应管道压力的使用要求。
自动排气阀应采用复杠杆机构，使浮球浮力得以大幅度放大，且关闭水位低，水中杂质不易接触密封面，排气口不会被堵塞，其抗堵塞性能可大大提高。
同时在高压情况下，由于复杠杆的加力作用，使浮球能和水位同步下降，启闭件不会像传统阀门被高压吸住，从而正常排气。
h.对于高流速、频繁启动水泵、口径DNR100的工况，为减缓水流冲击，排气阀应加装缓冲塞阀。
缓冲塞阀应可以防止大量喷水但不影响大量排气，使输水效率不会受到影响，并有效防止水锤发生。
排气阀的主要技术参数和性能要求-上海嘉德阀门
1、主要技术参数a.排气阀的公称压力为PN10。
b.密封试验压力为1.1MPa。
c.强度试验压力为1.5 MPa。
d.排气阀的水关闭压力应≤0.02 MPa。
e.排气阀的空气关闭压力应≥0.07 MPa。
f.压力试验应符合标准GB/T13927的规定。
g.连接法兰应符合标准GB/T17241.6-98的规定。
2、性能要求a.排气阀应有较大的排气量，当管道空管充水时可在极短的时间内实现快速排气恢复至正常供水能力。
b.排气阀在管内有负压产生时，活塞应该可以迅速开启，快速大量吸入外界空气，以保证管线不会因负压而产生损害。
且在工作压力下能够将管道中集结的微量空气排出。
c.排气阀应有比较高的空气关闭压力，在活塞关闭前的较短时间内，应有足够能力将管道内的空气排放完毕，提高输水效率。
d.排气阀的水关闭压力应不大于0.02MPa，在较低的水压下就可以关闭排气阀，从而避免水的大量涌出。
e.排气阀应采用不锈钢浮球(浮桶)作启闭件。
f.排气阀阀体上应设有防冲击保护内筒，以防大量排气后高速水流直接冲击浮球(浮桶)而造成浮球(浮桶)的过早损伤。
g.对于DN≥100的排气阀采用分体结构，由大量排气阀和自动排气阀组成，以适应管道压力的使用要求。
自动排气阀应采用复杠杆机构，使浮球浮力得以大幅度放大，且关闭水位低，水中杂质不易接触密封面，排气口不会被堵塞，其抗堵塞性能可大大提高。
同时在高压情况下，由于复杠杆的加力作用，使浮球能和水位同步下降，启闭件不会像传统阀门被高压吸住，从而正常排气。
h.对于高流速、频繁启动水泵、口径DN≧100的工况，为减缓水流冲击，排气阀应加装缓冲塞阀。
缓冲塞阀应可以防止大量喷水但不影响大量排气，使输水效率不会受到影响，并有效防止水锤发生。
阀门基本参数
36101520253240 506580*********（175）200（225）250300350400450500600 70080090010001200140016001800 2000220024002600280030001 2.5461016254064100160200250320400500 6408001000公称压力采用公制单位，有些国家采用英制单位。
公制压力单位是公斤力/厘米2，英制压力单位是磅/英寸2，它们之间的换算关系如下：1公斤力/厘米2=14.223磅/英寸21磅/英寸2=0.0703公斤力/厘米2应当指出，并不是在任何情况下阀门都可以在其公称压力下使用。
因为同一型号的阀门，可能应用于各种不同的工况，因而阀门的实际工作温度常常不同于基准温度。
由于阀门材料的机械性能（主要是强度），通常随着温度的升高而降低，所以若阀门的实际工作温度高于其公称压力的基准温度时，它的允许最大工作压力将相应降低。
阀门的温度压力表或升温降压表给出了各种阀体材料的阀门在不同工作温度下的允许最大工作压力，它是阀门设计和选用的基准。
还应说明，阀门的实际工作温度通常略低于介质温度（低温阀则略高于介质温度），而且阀门各零件的温度也不相同。
应用温度压力表时可按介质温度选取。
•一、阀门基础1．阀门基本参数为：公称压力PN 、公称通经DN2．阀门基本功能：截断接通介质，调节流量，改变流向3．阀门连接的主要方式有：法兰、螺纹、焊接、对夹4．阀门的压力——温度等级表示：不同材质、不同工作温度下，最大允许无冲击工作压力不同5 a管法兰标准主要有两个体系：欧州体系和美州体系。
b两个体系的管法兰连接尺寸完全不同无法互配；以压力等级来区分最合适：欧州体系为PN0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa;美州体系为PN1.0(CIass75)、2.0( CIass150)、5.0( CIass300)、11.0 (CIass600)、15.0( CIass900)、26.0( CIass1500)、42.0( CIass2500)MPa。
单向阀的参数
单向阀的参数单向阀是一种常见的流体控制装置，广泛应用于各个领域，包括工业、农业、化工、医疗等。
了解单向阀的参数对于正确选择和使用单向阀至关重要。
本文将介绍几个常见的单向阀参数，以帮助读者更好地了解和应用单向阀。
1. 流量参数单向阀的流量参数指的是通过单向阀的最大流量。
这个参数决定了单向阀能够处理的最大流体量。
通常以单位时间内通过单向阀的流体体积来衡量，常用的单位是升/分钟或立方米/小时。
了解单向阀的流量参数可以帮助我们选择合适的单向阀，以满足特定的流体处理需求。
2. 压力参数单向阀的压力参数指的是单向阀能够承受的最大压力。
这个参数对于选择单向阀的材质和结构非常重要。
通常以单位面积上的压力来衡量，常用的单位是巴（bar）或帕斯卡（Pa）。
了解单向阀的压力参数可以帮助我们避免超过单向阀的承受范围，从而保证单向阀的正常工作和安全性能。
3. 温度参数单向阀的温度参数指的是单向阀能够适应的最高或最低温度。
这个参数对于选择单向阀的材质和密封材料非常重要。
不同材质和密封材料对温度的适应性不同，了解单向阀的温度参数可以帮助我们选择适合特定工作环境的单向阀，以保证其正常运行和使用寿命。
4. 材质参数单向阀的材质参数指的是单向阀的主要构成材料。
不同的工作环境和介质对单向阀的材质要求不同，常见的材质包括不锈钢、铜、铸铁等。
了解单向阀的材质参数可以帮助我们选择适合特定工作环境和介质的单向阀，以确保其耐腐蚀性和稳定性。
5. 尺寸参数单向阀的尺寸参数指的是单向阀的外形尺寸和连接方式。
不同的工作场景和管道系统对单向阀的尺寸和连接方式有不同的要求。
了解单向阀的尺寸参数可以帮助我们选择适合特定管道系统和工作场景的单向阀，以确保其正常安装和连接。
综上所述，了解单向阀的参数对于正确选择和使用单向阀至关重要。
流量参数、压力参数、温度参数、材质参数和尺寸参数是我们选择单向阀时需要重点考虑的参数。
通过了解和掌握这些参数，我们可以选择出适合特定工作需求的单向阀，以确保其正常运行和使用寿命。
排气阀 p41x 标准
排气阀 p41x 标准
排气阀 P41X 是一种常用的阀门设备，用于控制流体系统
中的气体排放。
以下是对该阀门的详细描述：
1. 设计和构造：
- P41X 排气阀是一种手动操作的阀门，通常采用螺纹
连接或法兰连接。
- 阀体通常由铸铁、不锈钢或铜合金制成，具有良好的
耐腐蚀性和耐高温性能。
- 阀门的内部构造包括阀体、阀盖、阀座、阀芯和操作
手柄等部件。
- 阀体内部通道设计合理，以确保气体流动的畅通和有
效控制。
2. 工作原理：
- 当阀门关闭时，阀芯与阀座完全接触，阻止气体通过
阀门流出。
- 当需要排放气体时，通过旋转操作手柄，阀芯与阀座
分离，打开阀门通道，使气体顺畅排出。
3. 主要特点：
- P41X 排气阀具有耐高温、耐腐蚀和密封性好的特点，适用于多种工业领域。
- 阀门操作简单方便，可手动控制，无需额外的动力设备。
- 阀门密封性能优良，能够有效防止气体泄漏。
4. 安装和维护：
- P41X 排气阀的安装位置应根据具体的流体系统要求确定。
- 在安装前，应确保阀门和管道连接处的螺纹或法兰连接牢固可靠。
- 定期对阀门进行维护和检修，清除阀门内部的污物和堵塞物，保证阀门的正常运行。
总之，排气阀 P41X 是一种常用的手动操作阀门，用于控制气体排放。
它具有耐高温、耐腐蚀和良好的密封性能，适用于多种工业领域。
在安装和维护时，需要确保阀门与管道连接可靠，并定期进行保养和检修。
dn10钢制排气阀技术参数
dn10钢制排气阀技术参数咱来说说dn10钢制排气阀的技术参数哈。
一、尺寸方面。
1. 公称通径。
- 这dn10就是它的公称通径啦，简单说呢，就是这个排气阀里面管道的大概内径是10毫米。
就像咱们家里水管子有粗细一样，这个10毫米的大小决定了它能通过的气体量的一个基本范围。
2. 外形尺寸。
- 整个排气阀的大小，它的长度可能大概在[X]厘米左右，宽度呢大概[Y]厘米，高度差不多[Z]厘米。
不过这只是个大概的范围啊，不同厂家生产的可能会有一点小差别。
就像人有高有矮，但都在一个合理的范围内。
二、材质相关。
1. 主体材质。
- 它是钢制的，钢这种材质呢，那可是相当结实耐用。
就像钢铁侠一样，能扛得住不少压力呢。
这种钢制的排气阀可以在比较复杂的环境下工作，不容易被腐蚀或者损坏。
而且它的强度比较高，能承受一定的外力撞击，不像那些脆弱的材料，稍微碰一下就可能出问题。
2. 密封材质。
- 密封的地方也很重要哦。
一般来说，密封材质可能是橡胶之类的，这个橡胶得质量好，得能紧紧地把该密封的地方封住，不让气体从不该漏的地方跑出去。
就像给这个排气阀戴了个严实的口罩，只能让气体从规定的通道进出。
三、压力参数。
1. 工作压力。
- 它的工作压力一般在[具体压力范围]之间。
比如说，可能是0.1 - 1.0兆帕（MPa）。
这就好比是这个排气阀能承受的工作“压力任务”，在这个压力范围内，它就能正常地把气体排出去或者把该关的时候关紧。
如果压力超过这个范围，就像人承受了过重的负担一样，可能就会出故障啦。
2. 试验压力。
- 在生产的时候，为了保证质量，会有个试验压力。
这个试验压力可能会比工作压力高一些，大概是工作压力的1.5倍左右。
就像给这个排气阀来个小考验，看看它在比正常工作压力大一点的情况下，还能不能稳稳地工作，有没有漏气或者其他问题。
四、温度参数。
1. 工作温度。
- 它能适应的工作温度范围也挺重要的。
一般来说，可能是 - 20℃到120℃。
在这个温度区间内，这个排气阀就像个适应能力很强的小战士，不管是比较冷还是比较热的环境，都能正常工作。
dn100消防管排气阀参数
dn100消防管排气阀参数
DN100消防管排气阀是指公称直径为100毫米的消防管道中的排气阀。
在消防系统中，排气阀的作用是调节系统内的压力，防止管道因为压力过大而损坏，同时也能避免因为压力波动导致的水流中断。
以下是DN100消防管排气阀的一些常见参数：
1. 公称直径：DN100（100毫米）。
2. 工作压力：通常在0.6-1.0MPa之间，具体根据不同厂家和应用场景而定。
3. 阀体材料：一般采用铸铁、不锈钢等材质，具有较高的耐压性和耐腐蚀性。
4. 阀门开启方式：通常为手动或自动开启。
手动开启方式包括旋钮式、螺杆式等；自动开启方式包括浮球式、压力平衡式等。
5. 阀门关闭方式：手动关闭，通常采用螺纹关闭或法兰关闭。
6. 排气量：根据设计和工作压力而定，一般具备足够的排气能力以满足消防系统的需求。
7. 适用范围：适用于消防管道系统，如消防水箱、消防泵站等。
8. 安装方式：可垂直或水平安装，安装方向应便于操作和维护。
请注意，不同厂家和实际应用场景可能会导致DN100消防管排气阀的具体参数有所差异。
在选购和安装时，请根据实际需求和相关规定选择合适的排气阀。
单口排气阀资料
单口排气阀的作用
单口排气阀，中国销量第一，浮筒式 ，口径DN15-DN20，耐温110℃，黄 铜阀体，广泛用于分水器、暖气片、地 板采暖，释放供热系统和供水管道中产 生的气穴，单口排气阀更适合应用在气 候环境恶劣的北方地区，质量可靠，性 能稳定，一年免费更换，杜绝国产品牌 排气又排水的情况产生。选择单口排气 阀就是选择品质！
管道内气体的危害
暖通系统循环管道内气体的危害。主 要危害有以下几点：1.加剧了管道锈蚀 ，因为气体中有氧气，更加容易发生物 理或化学反应；2.形成气堵，降低了空 调的制冷或制热效果，浪费了大量能源 ，与现在低碳环保概念不合；3.影响水 的循环，从而导致循环泵涡空，使循环 泵空转烧坏！因此在暖通水系统中都会 安装单口排气阀
0498大流量单口排气阀的结构： 阀体：黄铜 浮球：热塑低密度PP
0498单口排气阀
单口排气阀的应用
单口排气阀广泛用于分水器、暖气片、 地板采暖、空调和供水系统.
0502单口排气阀
浮筒式， 口径DN15-DN20 耐温110℃ 黄铜阀体，
广泛用于分水器、暖气片、地 板采暖，释放供热系统和供水 管道中产生的气穴0502单口排 气阀更适合应用在气候环境恶 劣的北方地区，质量可靠，性 能稳定，一年免费更换,杜绝国 产品牌排气又排水的情况产生 。选择0502暖气单口排气阀就 是选择品质
供水公司通常在供水管道上安装0498大流量 单口排气阀来释放管道空气，当主管道向干管供 水时，
0498大流量单口排气阀用于经常开关的干管 前，通常，供水管关闭后，干管里充满了空气， 打开开关时，这些空气就会被释放出来（如图A ），直到空气排完才有水流出，不幸的是，同等 体积的空气流过水表，水表一样会转动，跟同等 体积的水流过水表一样，这就是业内说的水表空 转现象。在经常开关的干管前安装0498大流量 单口排气阀后，在管道里的空气流过水表之前， 就将空气排出，使水流很快流出龙头，同时也防 止水表空转，保护业主的利益。当水经过单口排 气阀时，单口排气阀内的浮球上升，关闭排气孔 ，阻止水从排气孔里流出。
2019年单口排气阀-QB1单口排气阀.doc
排气阀>>单口排气阀>>单口排气阀产品详细信息超高压截止阀是高压截止阀的一种。
主要用于对压力要求比较高的行业。
其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。
主要应用于化工和医药等领域。
由于是采用焊接方式。
拆换比较不方便。
主用适用维超高压截止阀是高压截止阀的一种。
主要用于对压力要求比较高的行业。
其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。
主要应用于化工和医药等领域。
由于是采用焊接方式。
拆换比较不方便。
主用适用维修不是很频繁磨损利比较低的地方。
国内主要的生产厂家是江苏阜宁鑫盛源阀门制造厂。
截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。
根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
因此，这种类型的阀门非常适合作为切断或调节以及节流使用。
截止阀最明显的优点是：(l）在开启和关闭过程中，由于阀瓣与阀体密封面间的摩擦力比闸阀小，因而耐磨．(2）开启高度一般仅为阀座通道直径的l/4，因此比闸阀小得多。
(3）通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。
但是，截止阀的缺点也是不容忽视的。
其缺点主要是流阻系数比较大，因此造成压力损失，特别是在液压装置中，这种压力损失尤为明显?采购前阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。
由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。
阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-196℃，适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。
排气阀计算公式
排气阀计算公式排气阀是一种用于控制和调节气体流动的设备，常见于工业生产和机械设备中。
通过合理计算排气阀的参数，可以确保其在工作过程中能够稳定、高效地排出气体，达到预期的效果。
计算排气阀的公式是根据排气阀的设计原理和工作要求而得出的，它可以帮助工程师们准确地确定排气阀的参数，以实现所需的排气效果。
下面将介绍一些常用的排气阀计算公式。
1. 流量计算公式：流量是排气阀设计中最重要的参数之一，它决定了阀门的尺寸和工作能力。
流量计算公式通常采用下面的公式：Q = C * A * sqrt(2 * ΔP/ ρ)其中，Q表示流量，C表示流量系数，A表示流通面积，ΔP表示阀前后的压力差，ρ表示气体密度。
通过测量和计算这些参数，可以确定排气阀的流量大小，从而选择合适的阀门尺寸。
2. 压力损失计算公式：排气阀的压力损失是指气体在通过阀门时所损失的压力，它直接影响到气体的流动速度和效率。
常用的压力损失计算公式为：ΔP = K * L * V^2 / (2 * D)其中，ΔP表示压力损失，K表示阀门的局部阻力系数，L表示气流通过阀门的长度，V表示气流速度，D表示阀门的直径。
通过计算和测量这些参数，可以准确估算排气阀的压力损失，从而选择合适的阀门类型和尺寸。
3. 声速计算公式：排气阀内的气体流动速度超过声速时，会产生压力波和噪音。
为了避免这种情况的发生，需要计算气体的声速，以确定阀门的最大工作速度。
常用的声速计算公式为：V = sqrt(γ * R * T)其中，V表示声速，γ表示气体的绝热指数，R表示气体的特定气体常数，T表示气体的温度。
通过计算和测量这些参数，可以确定排气阀的最大工作速度，以避免产生噪音和压力波。
总结起来，排气阀的计算公式是根据排气阀的设计原理和工作要求而得出的，它可以帮助工程师们准确地确定排气阀的参数，以实现所需的排气效果。
通过合理使用这些计算公式，可以选择合适的阀门尺寸、类型和工作条件，确保排气阀在工作过程中能够稳定、高效地排出气体。
常用阀门参数
常用阀门参数一、公称通径公称通径DN是管路系统中所有管路附件用数字表示的尺寸，以区别用螺纹或外径表示的那些零件。
阀门的公称通径DN与NPS寸照如下。
DN 35NTS 1ON 125NPS 5DN和G16朋40NFS L 5UM L50KPS b DN 150SPS朋50KTS 2ON 200NFS 8DN 500\PS 20DN 65NRS 2. 5UN 250KPS 1C DN 600\PS 21朋NPS 3DN 300NPS )2DK 800XPS 32ON ]00NFS 1m 350KPS 14DN 10(10NPS 40公称压力PN是一个用数字表示的与压力有关的标示代号，是供参考用的一个方便的圆整数。
同一公称压力（PN值所标示的同一公称通径（DN的所有管路附件具有与端部连接型式相适应的同一连接尺寸。
在我国，涉及公称压力时，为了明确起见，通常给出计量单位，以“ MPa表示。
在英.美等国家中，尽管目前在有关标准中已列入了公称压力的概念，但实际使用中仍采用英制单位的磅级。
由于公称压力和磅级的温度基准不同，因此两者没有严格的对应关系。
两者间大致的对应关系参见表,日本标准中有一种“ K”制，例如10K.20K.40K等。
这种压力级的概念与英制单位中的磅级制相同，但计量单位采用米制，“ K”级与磅级之间的关系参见下表15D J J OO40Q6W9001500251X1Lfl 2.0154,01(J氐3]ll 015-0瓯0也〔I标】20K.40K三、常用单位转换关系1 in=25.4 mm1 Mpa=10 Kgf/cm(公斤力)=10 Bar kgf/cm 表示：公斤力Bar表示：巴1 Psi=0.0069Mpa Psi 表示：磅/ 英寸公称压力1 Ksi=6.9Mpa华摄氏度转摄氏度：c =( T -32)*5/9 摄氏度转华摄氏度：T = C *9/5+32 例：100 T =(100-32)*5/9=37.7 C。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单向排气阀的参数
YORK单向排气阀主要应用空气行业的管道系统， 特别在低压行业要求高的真空系统，救生设备 的空气排放系统，主要用于煤炭行业救生舱和 硐室系统，在室内空气压力超过200-500PA时， 自动打开向外部进行排气，当压力降低到10PA 以上时，单向排气阀会自动关闭，维持救生设 备内部的空气压力平衡，保护设备内的人员安 全和舒适。
单向排气阀的参数： 工作温度：-20℃-100℃ 阀体：黄铜 阀芯：尼龙 密封：NBR 规格：DN50意事项：
安装时注意介质流动的方向应与阀体所票箭头方向一 致，流体从进口侧流向出口侧。当进口侧压力低于出 口侧时，阀瓣在流体压差、或压差不变弹簧推动自动 关闭以防止流体倒流。
