地下室机电安装施工方案

±0.000以下机电工程预埋施工方案

第一节工程概况

按照招标文件及相关图纸，机电工程工作范围为±0.00层及以下的全部机电预埋工作，内容包括：±0.00层楼板和梁，地下室结构、桩承台所有的机电预埋工程。

第二节主要施工方法及技术措施

2.1套管的安装

2.1.1 套管制作要求

1）套管用材

2）为施工需要，统一原则如下：对于DN≤40小口径穿管，无需保温时均采用DN80套管，需保温管均采用DN125套管。外连续墙按业主要求，适当放大。

3）楼层上，部分需穿越钢结构的管线放置套管原则：预留洞DN≤350时，不做套管，仅在钢结构留洞边，作40mm防火涂层。

4）刚性套管

注：L=L'-10mm,为确保钢结构模板封闭，

套管两端均缩短5mm。L为摸板宽度,L'为

套管实际长度。

图4.1.2.1 刚性套管

5）刚性防水套管

注：同上

图4.1.2.2 刚性防水套管

6）穿越楼板套管

图4.1.2.3 穿越楼板套管

7）套管油漆要求：

钢制套管除外墙，水池用以外，套管内壁刷防锈漆.

2.1.2套管安装

套管安装须确定位置的准确性；并按图核对套管数量，以求套管安装数量的精确性。

1）套管安装前应认真核对图纸，再次确认套管管径以及数量；

2）与其他专业配合，进行测量，核实并确认现场具体轴线位置以及水平基准点等基准坐标；

3）按照图纸标志位置和参照尺寸、现场基准坐标，确定套管的标高、纵横坐标；

4）将我方所确认的套管位置，以书面形式（或局部剖面图纸）通知专业施工单位，以便对方审核确认；

5）配合专业单位进行套管安装：套管安装应牢固，不得有晃动，需加固处理时，可用短筋搭焊，接在结构主筋上，但在处理前需与设计监理单位协调，避免破坏建筑结构强度；

6）安装中，应不断复核套管的座标和标高尺寸，以及套管的水平度，一旦发现偏差大于允许范围，立即整改；

7）对于穿越连续墙的防水套管，为防止外部地下水渗入，在安装前可用3mm 钢板烧焊在套管两端，以作暂时封堵；朝户外端面可作防锈（防锈漆两度）和防水处理（沥青漆一度）；待日后总体开挖施工时，再割开进行穿管施工；

2.1.3套管回填处理

各类管线穿越套管，回填示意图见下表：

2.1.4 套管施工工序详见施工流程图：

N

Y

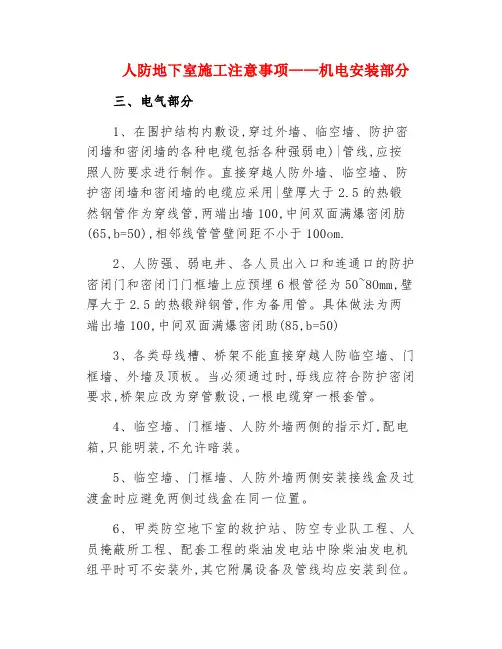

2.1.5 人防套管

1）管线穿越人防单元分隔墙

人防区

人防区

人防单元分隔墙 公称压力不小于1MPa的阀门
